MANUAL DE USUARIO HM 2620 E KF SET STEINEL

1. Acerca de este documento 104
2. Indicaciones generales de seguridad 104
3. Elementos del dispositivo 107
4. Puesta en servicio 109
5. Mantenimiento 112
6. Reparación 113
7. Aplicaciones 116
8. Eliminación 117
9. Declaración de conformidad 117
10. Garantía de fabricante 118
11. Datos técnicos 119

1. Acerca de este documento

- Protegido por derechos de autor. Queda terminante- mente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.

- Sujeto a modificaciones en función del progreso técnico.

¡Atención a los peligros!

¡Advertencia de peligros debidos a influencias ambientales!

Advertencia de gases tóxicos y riesgo de ignición!

Peligro de descarga eléctrica!

2. Indicaciones generales de seguridad

Peligro debido a la inobservancia de las ¡instrucciones de uso!

Estas instrucciones contienen información importante para el uso seguro del aparato. Se presta especial atención a los posibles peligros. Si no se observan las instrucciones de uso, el aparato puede convertirse en una fuente de peligro.

• Léanse las instrucciones detenidamente.
• Cúmplanse las indicaciones de seguridad.
• Manténgase al alcance.

Al utilizar herramientas eléctricas, deben observarse las siguientes medidas básicas de seguridad para protegerse contra descargas eléctricas, riesgo de lesiones e incendios. Si el aparato no se maneja con cuidado, puede producirse un incendio o lesiones personales.

Antes de la puesta en servicio, compruebe si el aparato presenta daños (cable de conexión a la red, carcasa, etc.) y no lo ponga en funcionamiento si está dañado. No utilice el aparato sin supervisión. Vigile a los niños para que no jueguen con el aparato.

Puesta en servicio inicial

Es posible que salga algo de humo en el primer uso. El humo se debe a los agentes aglutinantes que se desprenden de la lámina aislante de la estufa por el calor durante el primer uso. El aparato debe colocarse sobre su base para que el humo salga rápidamente. La zona de trabajo debe estar bien ventilada durante el primer uso. El humo emitido no es nocivo.

Peligro debido a influencias ambientales!

• No exponga las herramientas eléctricas a la lluvia. No utilice las herramientas eléctricas cuando estén húmedas o en un entorno húmedo o mojado.
• Tenga cuidado al utilizar los aparatos cerca de materiales inflamables.
• No apunte al mismo punto durante mucho tiempo.
• No utilizar en presencia de una atmósfera explosiva.
• El calor puede ser conducido a materiales combustibles que estén cubiertos.

Peligro de descarga eléctrica!

• Evite el contacto del cuerpo con piezas conectadas a tierra, por ejemplo, tuberías, radiadores, cocinas, frigoríficos.
• No deje el aparato sin vigilancia mientras esté en funcionamiento.

Guarde sus herramientas de forma segura!

- Después de su uso, coloque el aparato sobre una superficie plana y deje que se enfríe antes de guardarlo.

• Las herramientas que no se utilicen deben guardarse en un lugar seco, bajo llave y fuera del alcance de los niños.
• Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros que conlleva.

- Los niños no deben jugar con el aparato.

- La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños sin supervisión.

No sobrecargue sus herramientas.

- Trabajas mejor y con más seguridad en el rango de rendimiento especificado.

- No transporte la herramienta por el cable ni la utilice para extraer el enchufe de la toma de corriente.

- Protege el cable del calor, el aceite y los bordes afilados.

Cuidado con los gases tóxicos y el riesgo de ignición!

- Por su propia seguridad, utilice únicamente los accesorios y complementos especificados en el manual de instrucciones o recomendados o especificados por el fabricante de la herramienta.

- El uso de herramientas o accesorios distintos de los recomendados en el manual de instrucciones o en el catálogo puede suponer un riesgo de lesiones personales para usted.

Reparaciones realizadas únicamente por un electricista cualificado

- Esta herramienta eléctrica cumple las normas de seguridad pertinentes.

- Las reparaciones sólo pueden ser realizadas por un electricista cualificado, de lo contrario pueden producirse accidentes para el operador.

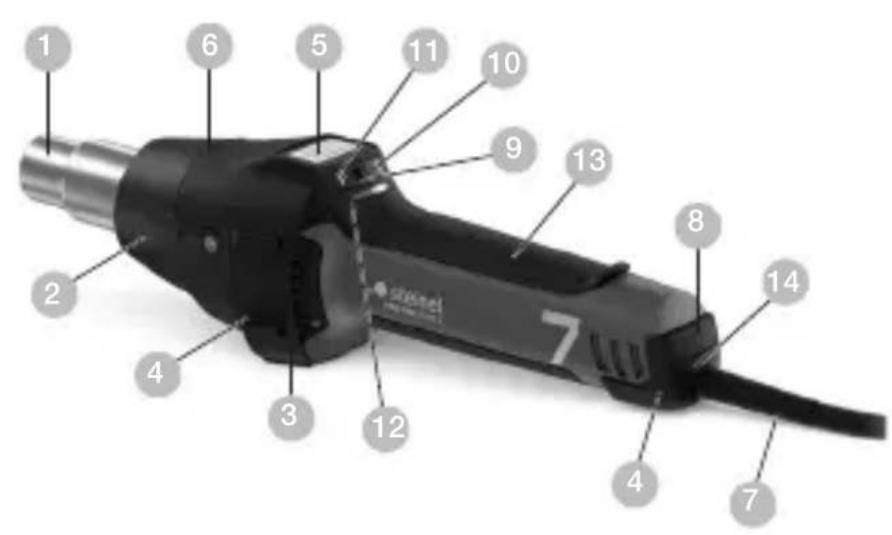

3. Elementos del dispositivo

3.1

1 Tubo de expulsión de aire de acero inoxidable
2 Tubo de protección desmontable
3 Entrada de aire (incl. filtro de polvo fino)
4 Revestimiento suave antideslizante
5 Visualizador LCD
6 Tapa retirable para el elemento del escáner de temperatura HM Scan PRO
7 Cable de goma resistente
8 Pulsador ON/OFF
9 Joystick (regulación de temperatura y caudal de aire)
10 Pulsador para la modalidad caudal de aire
11 Tecla de selección de programas y memorización
12 Indicador de calor restante
13 Empuñadura blanda agradable al tacto
14 Cable de red intercambiable

Accesorios

1 Tobera cilíndrica 5 mm
2 Tobera cilíndrica 10 mm
3 Runddüse 5 mm, verlängert
4 Tobera cilíndrica 20 x 2 mm
Tobera cilíndrica 20 x 2 mm, prolongada
5 Tobera plana angular 40 x 2 mm
6 Tobera plana angular 30 x 2 mm
7 Tobera plana angular 40 x 2 mm, perforada
8 Tobera plana 60 x 2 mm para bitúmen
9 Rodillo presionador 50 mm
10 Rodillo presionador 35 mm
11 Tijeras para lonas
12Espátula
13 Carrito para cordón de soldadura
14Toberasoldadora
15 Tobera de soldadura rápida 3 mm
16 Tobera de soldadura rápida 4 mm
17 Tobera de soldadura rápida 5 mm
18 Tobera de soldadura rápida 3 mm, con ranura fina
19 Tobera de soldadura rápida 4 mm, con ranura fina
20 Tobera de soldadura rápida 5 mm, con ranura fina
21 Cepillo acanalador
22 Cuchilla de un cuarto de luna
23 Tobera con reflector para soldar
24 Tobera con reflector 20 mm
25 Tobera con reflector 35 mm
26 Tobera con reflector de criba 35 x 20 mm
27 Tobera con reflector de criba 50 x 35 mm
28 Tobera con reflector acucharado
29 HM Scan PRO

Para su seguridad:

• El aparato está equipado con una termoprotección.
• El termofusible desconecta el aparato completamente en caso de recalentamiento.

4. Puesta en servicio

Por favor, tenga en cuenta: La distancia que debe mantenerse con respecto al objeto que se trabaja depende del material y del tipo de trabajo deseado. ¡Por favor, com-pruebe siempre primero el caudal de aire y la temperatura! Con las toberas acoplables adquiribles como accesorio (vea la página de accesorios en la cubierta), es posible adaptar el caudal de aire caliente a cualquier punto o área. ¡Tenga cuidado al cambiar toberas calientes! Cuando utilice la pistola de aire caliente como aparato estacionario, asegúrese de que la base de trabajo sea segura, antides-lizante y limpia.

1. Puesta en servicio

El aparato se conecta y desconecta con el pulsador 8 en la trasera de la empuñadura. El joystick 9 sirve para regular la temperatura y el caudal de aire, resp., la velocidad.

2. Regulación de temperatura

La temperatura puede regularse sin etapas dentro de un rango de 50 a 700 °C a través del Joystick en la zona de mando con visualizador LCD. La temperatura real se mide en la salida del tubo de expulsión de aire y se indica en el visualizador. El joystick 9 sirve de pulsador de entrada con función más/menos. Pulsando brevemente el joystick “+/-”, se aumenta o disminuye el valor ajustado en pasos de 10 °. Pulsando de forma prolongada, los valores de temperatura se alcanzan más rápidamente. Una vez ajustada la temperatura deseada, la pistola necesita algunos segundos para llegar al valor ajustado, tiempo que varía en función de la velocidad/el caudal de aire seleccionado. La temperatura requerida configurada aparece en la pantalla durante 3 segundos. Después, se indica la temperatura real actual. El símbolo “°C/°F” parpadea hasta que se haya alcanzado la temperatura requerida. Si quiere volver a regular la temperatura, mueva simplemente el joystick para aumentar o disminuir el valor, respectivamente. Tras desconectar el aparato permanece el último valor ajustado.

3. Regulador el caudal de aire

Para modificar el caudal de aire, hay que pulsar primero el botón para el caudal de aire 10 ; el símbolo del ventilador parpadea. A continuación, regule a través del joystick. Dejando el caudal de aire inalterado durante 5 seg., la modalidad de configuración del caudal de aire se desactiva automáticamente. Pulsando el botón del caudal de aire de nuevo después de ajustarlo, se sale de la modalidad de configuración del caudal de aire inmediatamente. El caudal de aire varía entre un mín. de 150 l/min. y un máx. de 500 l/min.

4. Funcionamiento de programas (P)

Cuatro programas para los trabajos más frecuentes están preconfigurados de fábrica. Pulse la tecla “P” para el funcionamiento de los programas. Aparece la cifra 1 por el programa 1. Pulsando la tecla más veces, accederá a los programas 2 – 4. Si pulsa otra vez la tecla regresará al modo de funcionamiento normal.

Programas preconfigurados

Programa Temperatura °C Aire l/min.
1 250 °C ca.	350
2 350 °C ca.	400
3 450 °C ca.	500
4 550 °C ca.	400

5. Función de memorización (S)

Los valores de los cuatro programas se pueden modificar y memorizar en cualquier momento. Para ello, pulse primero la tecla de programas “P” 11, hasta que aparezca el programa a modificar. Ajuste la temperatura y el caudal de aire deseados. El símbolo de memorización en el LCD par-padea para indicar que el programa de usuario selecciona-do ha sido modificado. Para memorizar esta configuración en el programa de usuario, el selector de programa se ha de mantener presionado. El símbolo de memoriza-ción sigue parpadeando durante unos 2 seg. Una vez encendido el símbolo de memorización constantemente, los valores introducidos han quedado memorizados en el programa. Para regresar al funcionamiento normal, pulse la tecla de programas hasta que desaparezca del visualiz-ador el símbolo de los programas.

Registro de temperatura en la zona de trabajo

Para registrar la temperatura de la zona de trabajo recomendamos el escáner de temperatura STEINEL HM Scan PRO.

5. Mantenimiento

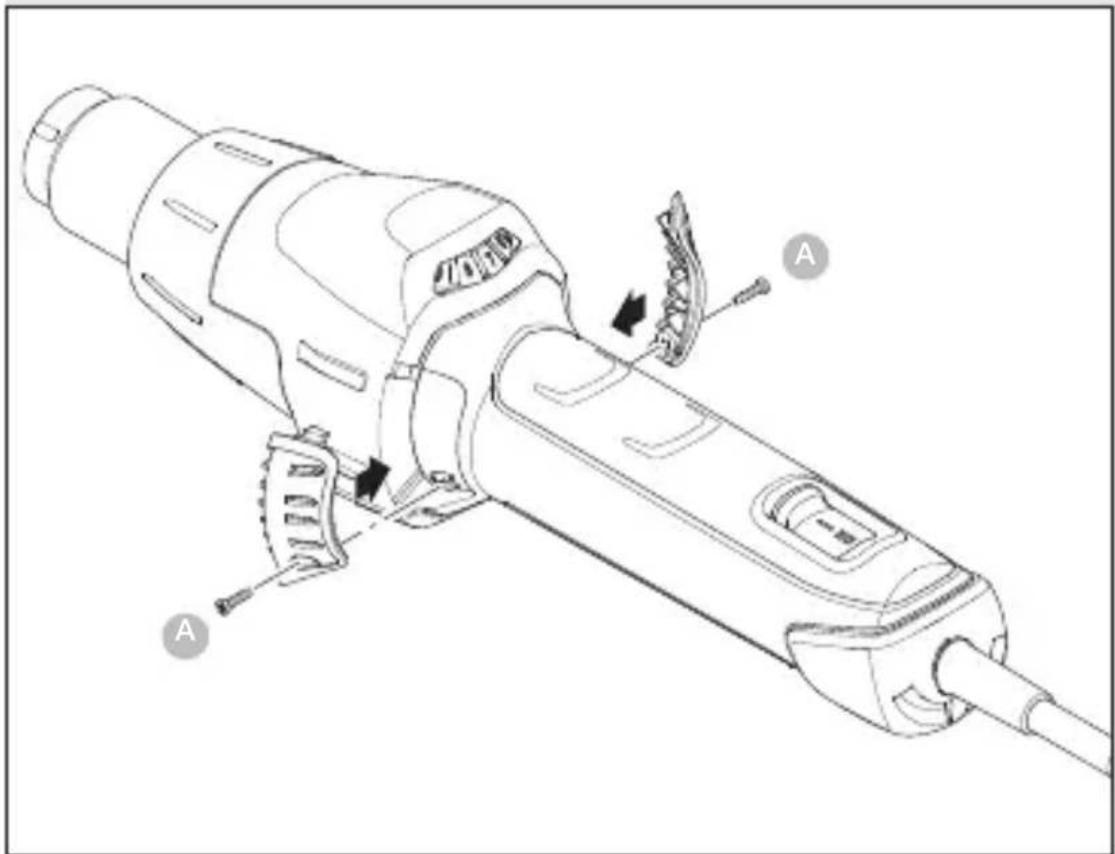

Filtro de polvo fino

El HM 2620 E incluye un filtro de polvo fino 3. Para montarlo, suéltese la entrada de aire e introdúzcase un filtro. Para limpiarlo (con aire comprimido), suéltense los tornillos (a), retírese la tapa, extráigase el filtro.

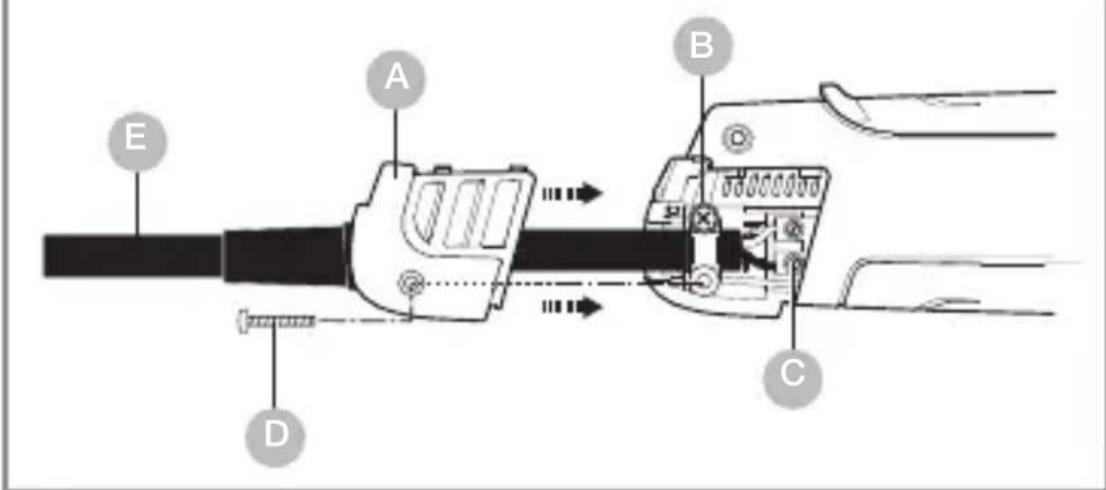

En caso de tener que cambiar el cable, este puede cambiarse fácilmente sin necesidad de abrir la carcasa:

6.1

E A B C D

ES

Importante! Desconecte el aparato de la red.

1. Soltar el tornillo D y retirar la tapa A.
2. Soltar la descarga de tracción B.
3. Soltar los bornes de la red C.
4. Sacar el cable E.
5. Aplicar nuevo cable y apretar en orden inverso (1. los bornes de conexión etc.).

Cambio de la resistencia

La resistencia del HM 2620 E es de quita y pon y puede cambiarse en unos segundos.

1. ¡Importante! Desconecte el aparato de la red.

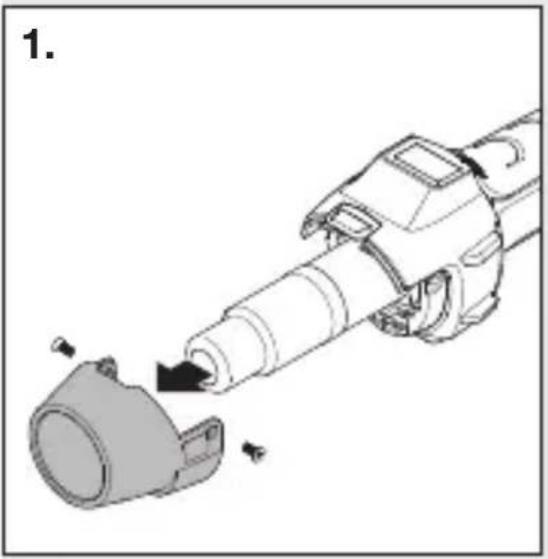

2. Soltar los tornillos del tubo de protección (Fig. 1).
3. Quitar tubo de protección (Fig. 1).
4. Suelte los 4 tornillos del extremo del tubo de expulsión de aire (Fig. 2).
5. Extraer la resistencia y sustituirla por una nueva (Fig. 2/3).
6. Volver a atornillar la resistencia (Fig.3).
7. Atornillar el tubo de protección (Fig.4).

Funciones adicionales

Protección anticonexión

La protección anticonexión impide que la pistola de aire caliente vuelva a conectarse sola después de una interrupción de la corriente. Únicamente activando el interruptor ON/OFF 8, la pistola de aire caliente volverá a ponerse en servicio.

Función LOC

Para evitar un desajuste no intencionado de las funciones seleccionadas, el HM 2620 E dispone de la función Lockable Override Control (LOC). Para saber como poner la función LOC, por favor, póngase en contacto con nuestro Servicio Técnico.

7. Aplicaciones

A continuación le presentamos algunas de las aplicaciones de la pistola de aire caliente STEINEL.

• Soldar betún.
  – Soldar toldos y láminas.
• Soldar revestimientos de suelo de PVC y sintasol.
• Procesar cualquier material duro termoplástico en la construcción de plásticos y contendores.
• Termoformar plásticos.
• Secar superficies húmedas.
• Activar y despegar pegamentos y termoencolados
• Procesos de secado y calentado de todo tipo.

Ayuda para elegir la barrita de soldadura adecuada al soldar plástico

Material / Tipos de aplicación / Características distintivas

- PVC duro / Tubos, accesorios, placas, perfiles de construcción, piezas moldeadas técnicas, temperatura de soldadura 300 °C / Se carboniza en la llama, olor penetrante; ruido tintineante

- PE duro (HDPE) Polietileno / Bañeras, cestas, bidones, material de aislamiento, tubos, temperatura de soldadura 300 °C / Llama amarilla brillante; las gotas siguen ardiendo, olor a una vela que se extingue; ruido tintineante

- PP Polipropileno / Tubos de desagüe resistentes a altas temperaturas, carcasas de asientos de sillas, emba-lajes, piezas de automóvil, temperatura de soldadura 250 °C / Llama brillante con núcleo azulado; las gotas siguen ardiendo, olor penetrante; ruido tintineante

- ABS / Piezas de automóvil, carcasas de aparatos, maletas, temperatura de soldadurda 350 °C / Humo negro flocado, olor dulce; ruido tintineante

8. Eliminación

Aparatos eléctricos y embalajes han de someterse a un reciclamiento respetuoso con el medio ambiente.

¡No eche los aparatos eléctricos a la basura doméstica!

Solo para países de la UE:

Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamiento respetuoso con el medio ambiente.

9. Declaración de conformidad

STEINEL GmbH declara por la presente que el soplante de aire caliente HM 2620 E cumple la Directiva 2006/42/CE. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: www.steinel.de

10. Garantía de fabricante

Este producto STEINEL ha sido elaborado con el mayor esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. STEINEL garantiza el perfecto estado y funcionamiento. El período de garantía es de 12 meses o 750 horas de funcionamiento HM 2620 E, comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste, daños y defectos originados por uso o mantenimiento inadecuados, así como por rotura en casos de caída. Se excluyen los daños secundarios en objetos ajenos.

La garantía solo será efectiva enviando el aparato no deshecho, con el tique de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio o bien entregándoselo, en los primeros 6 meses, al vendedor.

Servicio de reparación:

Una vez transcurrido el período de garantía o en caso de defectos sin derecho de garantía, consulte con su centro de servicio más próximo acerca de una posible reparación.

11. Datos técnicos

• Conexión a la red: 220 - 230 V, 50/60 Hz
• Potencia: 2.300 W
• Temperatura: 50–700 °C, regulación sin etapas

- Caudal de aire: 150–500 l/ min, regulación sin etapas

• Presión de aire: 4.000 Pa
• ∅ tubo de expulsión de aire: 30 mm, utilización de toberas profesionales
• Vida útil del motor: aprox. 10.000 Std.

- Vida útil de la resistencia: aprox. 800 Std.

• Indicador de calor restante: sí
  – Cable de red: H07 RN-F 2X1 3,0 M

• Clase de aislamiento: //

• Termofusible: sí

• Nivel de presión sonora: ≤ 70 dB (A)
• Valor total de vibración: ≤ 2,5 m/s^2 I K=0,08 m/s^2
• Peso sin cable de alimentación: 0,84 kg
