KÄYTTÖOHJE HM 2620 E KF SET STEINEL

1. Tämä asiakirja 176
2. Yleiset turvaohjeet 176
3. Laitteen elementit 179
4. Käyttöönotto 181
5. Huolto 184
6. Korjaaminen 185
7. Käyttökohteet 188
8. Hävittäminen 190
9. Selvitys yhdenmukaisuudesta 190
10. Valmistajan takuu 191
11. Tekniset tiedot 192

1. Tämä asiakirja

- Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osit-tainen) sallittu vain, mikäli annamme siihen luvan.

– Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Vaaroista ilmoittava varoitus!

Varoitus ympäristövaikutuksista johtuvista vaaroista!

Varoitus myrkyllisistä kaasuista ja syttymis-vaarasta!

Sähköstä aiheutuvista vaaroista ilmoittava varoitus!

2. Yleiset turvaohjeet

Käyttöohjeen laiminlyönnistä aiheutuva vaara!

Tämä käyttöohje sisältää tärkeitä laitteen turvalliseen käsittelyyn liittyviä tietoja. Mahdollisiin vaaroihin viitataan erikseen. Ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakaviin vammoihin.

• Lue käyttöohje huolellisesti.
• Huomioi turvaohjeet.
• Säilytä helposti saatavilla.

Sähkötyökaluja käytettäessä on noudatettava seuraavia perusturvallisuustoimenpiteitä sähköiskulta, loukkaantumis- vaaralta ja tulipalolta suojaamiseksi.

Jos laitetta ei käsitellä varovasti, voi syttyä tulipalo tai ihmi- siä voi loukkaantua. Tarkista laite mahdollisten vaurioiden varalta (verkkoliitäntäkaapeli, kotelo jne.) ennen käyttöönot- toa, äläkä ota laitetta käyttöön, jos se on vaurioitunut. Älä käytä laitetta ilman valvontaa. Lapsia on valvottava, jotta he eivät leiki laitteella.

Ensimmäinen käyttöönotto

Ensimmäisellä käyttökerralla saattaa muodostua jonkin verran savua. Savu johtuu sideaineista, jotka vapautuvat lämmittimen eristekalvosta lämmön vaikutuksesta ensim-mäisen käytön aikana. Laite on asetettava alustalleen, jotta savu pääsee nopeasti ulos. Työskentelyalueen on oltava hyvin tuuletettu ensimmäisen käytön aikana. Päästetty savu ei ole haitallista!

Varoitus ympäristövaikutuksista johtuvista vaaroista!

• Älä altista sähkötyökaluja sateelle. Älä käytä sähkötyökaluja kosteanä tai kosteassa tai märässä ympäristössä.
• Ole varovainen, kun käytät laitteita syttyvien materiaalien läheisyydessä.
• Älä tähtää samaan kohtaan pitkiä aikoja.
• Älä käytä räjähdysalttiissa tiloissa.
• Lämpö voi siirtyä palaviin materiaaleihin, jotka on peitetty.

Sähköstä aiheutuvista vaaroista ilmoittava varoitus!

• Vältä kehon kosketusta maadoitettuihin osiin, esim. putkiin, pattereihin, liesiin ja jääkaappeihin.
• Älä jätä laitetta ilman valvontaa sen ollessa toiminnassa.

Säilytä työkalut turvallisesti.

- Aseta laite käytön jälkeen seisovalle alustalle ja anna sen jäähtyä, ennen kuin pakkaat sen pois.

• Käyttämättömät työkalut on säilytettävä kuivassa, lukitussa huoneessa lasten ulottumattomissa.
• Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heitä on valvottu tai opastettu laitteen turvallisessa käytössä ja jos he ymmärtävät siihen liittyvät vaarat.
• Lapset eivät saa leikkiä laitteella.
• Lapset eivät saa suorittaa puhdistus- ja huoltotöitä ilman valvontaa.

Älä ylikuormita työkaluja!

• Työskentelet paremmin ja turvallisemmin määritellyllä suorituskykyalueella.
• Älä kanna työkalua kaapelista, äläkä käytä sitä pistokkeen vetämiseen pistorasiasta.
• Suojaa kaapeli kuumuudelta, öljyltä ja teräviltä reunoilta.

Varo myrkyllisiä kaasuja ja syttymisvaaraa!

• Käytä oman turvallisuutesi vuoksi vain sellaisia lisävarusteita ja lisälaitteita, jotka on määritelty käyttöohjeissa tai joita työkalun valmistaja suosittelee tai määrittelee.
• Muiden kuin käyttöohjeissa tai luettelossa suositeltujen työkalujen tai lisävarusteiden käyttö voi aiheuttaa henkilövahinkojen vaaran.

Korjaukset vain pätevän sähköasentajan toimesta

• Tämä sähkötyökalu on asiaankuuluvien turvallisuusmääräysten mukainen.
• Korjauksia saa tehdä vain pätevä sähköasentaja, muutoin käyttäjälle voi sattua tapaturmia.

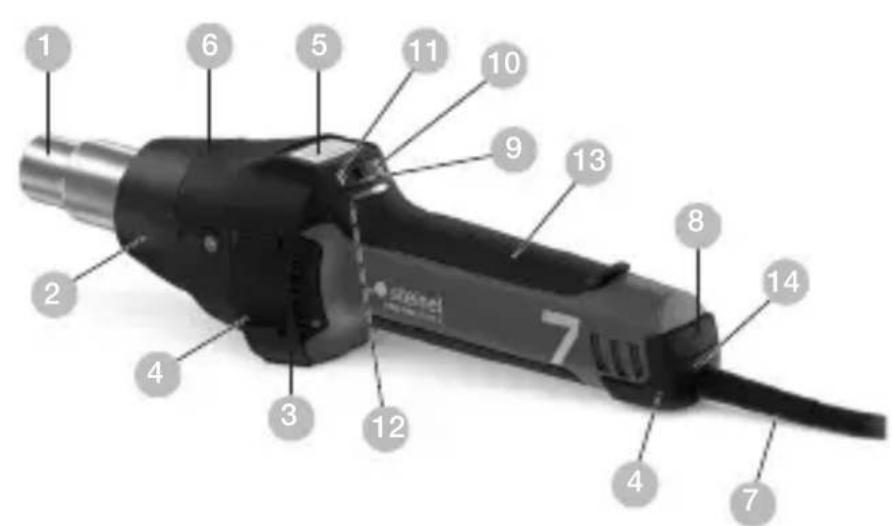

3. Laitteen elementit

3.1

1 Teräksinen suuosa
2 Irrotettava suojaputki
3 Ilman sisääntuloaukko (sis. hienopölysuodattimen)
4 Pehmeä päällyste huolehtii luistamattomasti asennosta
5 LCD-näyttö
6 Poistettava suojus lämpötilaskannerin HM Scan PRO lisäkettä varten
7 Heavy-duty kumieristetty virtajohto
8 Virtapainike
9 Ohjaussauva (lämpötilan ja ilmamäärän säätö)
10 Ilmamäärätilan painike
11 Ohjelmanvalintapainike ja muistipainike
12 Jäljellä olevan lämpötilan näyttö
13 Miellyttävä pehmeä kahva
14 Verkkojohto, joka voidaan vaihtaa

Tarvikkeet

1 Pyörösutin 5 mm
2 Pyörösutin 10 mm
3 Pyörösutin 5 mm, pidennetty
4 Kulmatasosuutin 20x2 mm

Kulmatasosuutin 20x2 mm, suora

5 Kulmatasosuutin 40x2 mm

6 Kulmatasosuutin 30x2 mm

7 Kulmatasosuutin 40x2 mm, rei'itetty

8 Tasosuutin 60 x 2 mm bitumille

9 Painotela 50 mm

10 Painotela 35 mm

11 Pressuleikkuri

12 Kehlfix

13Hitsisaumakelkka

14Hitsauskenkä

15 Pikahitsauskenkä 3 mm

16 Pikahitsauskenkä 4 mm

17 Pikahitsauskenkä 5 mm

18 Pikahitsauskenkä 3 mm, kapealla ilmaraolla

19 Pikahitsauskenkä 4 mm, kapealla ilmaraolla

20 Pikahitsauskenkä 5 mm, kapealla ilmaraolla

21 Saumahöylä

22 Kuuveitsi

23 Juottoheijastussuutin

24 Heijastussuutin 20 mm

25 Heijastussuutin 35 mm

26 Sihtiheijastussuutin 35x20 mm

27 Sihtiheijastussuutin 50x35 mm

28 Muottiheijastussuutin

29 HM Scan PRO

Turvaohjeet:

– Laite on varustettu lämpösulakkeella.
– Lämpösulake sammuttaa laitteen kokonaan laitteen kuormittuessa liikaa.

4. Käyttöönotto

Huomio: Etäisyys työstettävään kohteeseen määräytyy materiaalin ja aiotun työstötavan mukaan. Testaa tarvittava ilmamäärä ja lämpötila ennen varsinaista käyttöä! Lisävarusteena saatavilla suuttimilla (katso kannessa oleva lisävarustesivu) kuumaa ilmaa voidaan ohjata tarkasti pisteittäin tai alueittain. Ole varovainen kuumia suuttimia vaihtaessasi! Jos käytät kuumailmapuhallinta itsestään seisovana laitteena, huolehdi vakaasta asennosta ja liukumattomasta, puhtaasta alustasta.

1. Käyttöönotto

Laite kytketään päälle ja pois päältä kahvan taustapuolella olevalla virtakytkimellä 8. Ohjaussauva 9 on tarkoitettu vain lämpötilan ja ilmamäärän / puhaltimen kierrosluvun säätämiseen.

2. Lämpötilan asettaminen

Lämpötila voidaan asettaa 50 – 700 °C:n alueella LCD-näytöllä varustetulla ohjausalueella sijaitsevan ohjaussauvan avulla. Todellinen lämpötila mitataan suuosan ulostulossa ja ilmoitetaan näytössä. Ohjaussauva 9 toimii plus-miinus-toiminnolla varustettuna syöttöpainikkeena. Arvoa voidaan suurentaa tai pienentää 10 asteen askelin ohjaussauvan "+/−"-painikkeella. Lämpötila-arvot saavutetaan nopeammin, kun painiketta painetaan pitempään. Kun haluttu lämpötila on asetettu, kestää muutaman sekunnin ajan, ennen kuin puhallin saavuttaa asetetun arvon. Aika riippuu valitusta kierrosluvusta/ilmamäärästä. Asetettu lämpötila näkyy näytössä kolmen sekunnin ajan. Sen jälkeen näyttöön tulee todellinen senhetkinen lämpötila. "C/°F" vilkkuu, kunnes asetuslämpötila on saavutettu. Jos haluat asettaa lämpötilan uudelleen, liikuta taas ohjaussauvaa arvon suurentamiseksi tai pienentämiseksi. Viimeksi asetettu arvo jää voimaan, kun kuumailmapuhaltimesta katkaistaan virta.

3. Ilmamäärän säätäminen

Muuta ilmamäärää painamalla ensiksi ilmamäärätilan painiketta 10; tuulettimen symboli vilkkuu. Säädä ilmamäärä ohjaussauvalla. Ilmamäärän asetustilasta poistutaan automaattisesti, jos ilmamäärää ei muuteta viiden sekunnin kuluessa. Jos ilmamäärän painiketta painetaan uudelleen ilmamäärän asetuksen jälkeen, poistutaan ilmamäärän asetustilasta välittömästi. Ilmamäärä voi olla vähintään 150 l/min ja enintään 500 l/min.

4. Ohjelmointikäyttö (P)

Laitteeseen on asetettu tehtaalla neljä tavallisimmissa töissä tarvittavaa ohjelmaa. Paina painiketta "P" ohjelmoin-tikäyttöä varten. Näyttöön tulee ohjelmaa 1 tarkoittava numero 1. Ohjelmapainiketta uudelleen painamalla pää-stään ohjelmiin 2-4. Kun painat painiketta uudelleen, palaat normaalikäyttöön.

Esiasetetut ohjelmat

Ohjelma Lämpötila °C Ilma l/min.
1 250 °C ca. 350
2 350 °C ca. 400
3 450 °C ca. 500
4 550 °C ca. 400

5. Muistitoiminto (S)

Kaikkien neljän ohjelman arvoja on mahdollista muuttaa ja tallentaa koska tahansa. Paina tätä varten ensin ohjelmointipainiketta "P" 11, kunnes muutettava ohjelma näkyy näytössä. Aseta haluttu lämpötila ja ilmamäärä. Muistisymboli vilkkuu LCD-näytössä merkkinä siitä, että valittua käyttäjäohjelmaa on muutettu. Tallentaaksesi tämän asetuksen valittuun käyttäjäohjelmaan sinun on painettava ja pidettävä painettuna ohjelmanvalintapainiketta. Muistisymbolin vilkkuminen jatkuu noin kahden sekunnin ajan. Kun muistisymbolin valo palaa vilkkumatta, annetut arvot on tallennettu muistiin. Palaa takaisin normaalitoimintoon painamalla ohjelmointipainiketta, kunnes ohjelmasymboli katoaa näytöstä.

Lämpötilantunnistus työkappaleessa

Lämpötilantunnistukseen työkappaleessa suosittelemme STEINEL-lämpötilaskanneria HM Scan PRO.

5. Huolto

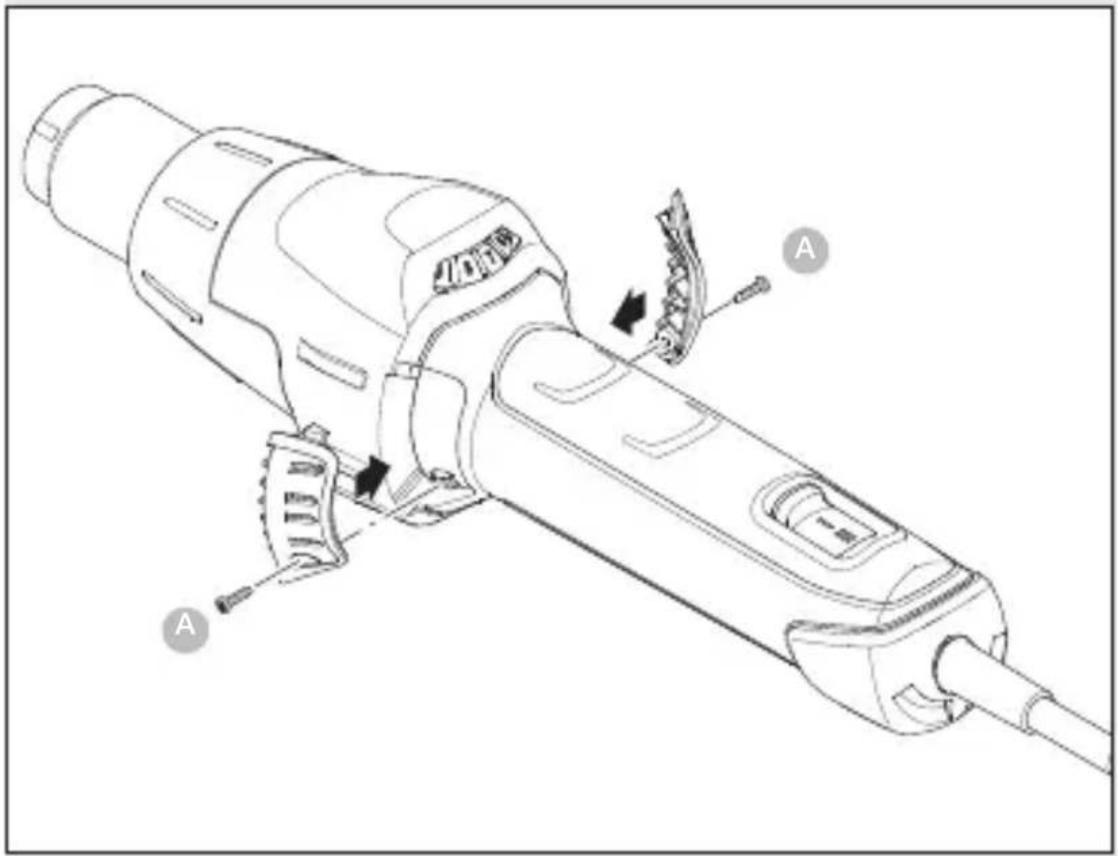

Hienopölysuodatin

HM 2620 E -laitteen mukana tulee hienopölysuodatin 3. Avaa ilmanottoaukko asennusta varten ja pistä suodatin paikalleen. Avaa (paineilmalla tehtävää) puhdistusta varten ruuvit (a), ota kupu pois, irrota suodatin.

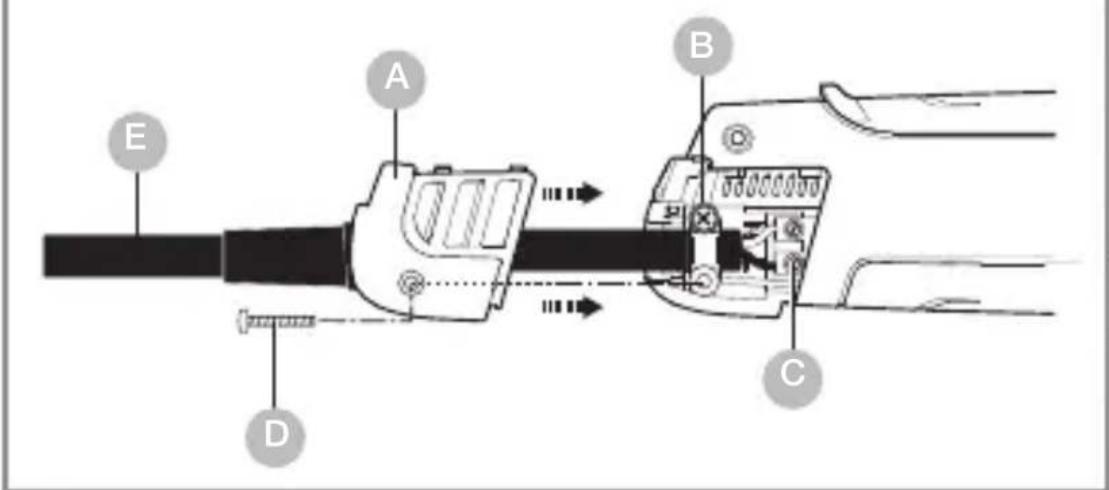

Viallinen verkkjojohto on helposti vaihdettavissa runkoa avaamatta:

6.1

E A B C D

FI

Tärkeää! Irrota laite sähköverkosta.

1. Avaa ruuvi D ja irrota suojuskappale A.
2. Irrota vedonpoistin B.
3. Irrota verkkoliittimet C.
4. Vedä johto irti E .
5. Aseta uusi johto paikalleen ja kiinnitä vastakkaisessa järjestyksessä (1. Kiinnitä verkkoliittimet jne.).

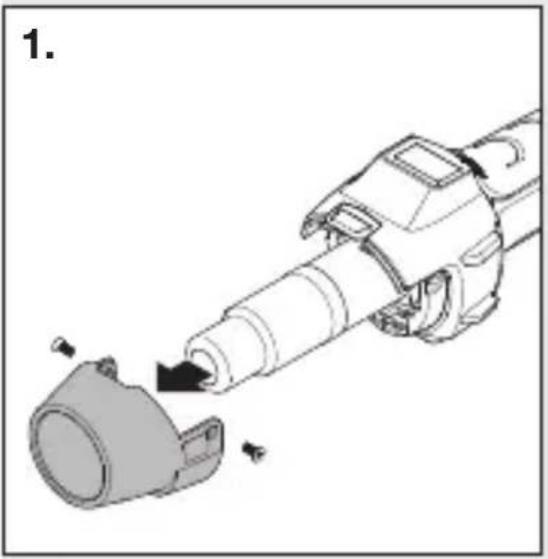

Vastuselementin vaihtaminen

HM 2620 E -mallin vastuselementti on työnnetty paikoilleen ja se voidaan vaihtaa helposti.

1. Tärkeää! Irrota laite sähköverkosta.
2. Avaa ruuvit suojaputkesta (Kuva 1).
3. Poista suojaputki (Kuva 1).
4. Avaa 4 ruuvia suuosan päässä (Kuva 2).
5. Irrota vastuselementti ja vaihda se uuteen vastuselementtiin (Kuva 2/3).
6. Ruuvaa vastuselementti jälleen kiinni (Kuva 3).
7. Ruuvaa suojaputki kiinni (Kuva 4).

Muita toimintoja

Uudelleenkäynnistymissuoja

Uudelleenkäynnistymissuoja estää kuumailmapuhaltimen tahattoman käynnistymisen sähkökatkoksen jälkeen. Kuumailmapuhallin on jälleen käyttövalmis vasta, kun virtapainike 8 on kytketty uudelleen päälle.

LOC-toiminto

Jotta valittujen asetusten muuttaminen vahingossa vältettäisiin, HM 2620 E -laitteessa on Lockable Override Control -toiminto (LOC). LOC-toiminnon säätämisestä saat lisätietoja ottamalla yhteyttä korjauspalveluumme.

7. Käyttökohteet

Mainitsemme seuraavassa muutamia STEINEL-kuumail- mapuhaltimien käyttöesimerkkejä.

7.1

• Bitumin hitsaus.
• Pressujen ja kalvojen hitsaus.
  – PVC-lattiapinnoitteiden ja linoleumin hitsaus.

– Kaikkien termoplastisten kovamateriaalien työstö muovija säiliörakennuksessa.
– Termoplastisten muovien muotoilu.
– Kosteiden pintojen kuivaaminen.
– Liimojen ja sulateliimojen aktivointi ja irrottaminen.
- Kaikenlaiset kuivaus- ja lämmitysprosessit.

Hitsattavien muovien tunnistaminen

Materiaali / Käyttöesimerkit / Tunnisteet

– PVC, kova / Putket, putkiliittimet, levyt, rakennusprofiilit, tekniset muotokappaleet, 300 °C:n hitsauslämpötila / Hiiltyy liekissä, pistävä haju; koliseva ääni
- PE, kova (HDPE) polyetyleeni / Ammeet, korit, kanisterit, eristemateriaali, putket, 300 °C:n hitsauslämpötila / Kirkas, keltainen liekki, pisarat jatkavat palamista, haisee sammuvalta kynttilältä, koliseva ääni
- PP polypropyleeni / HT-viemäriputket, istuinosat, pakkaukset, ajoneuvojen osat, 250 °C:n hitsauslämpötila / Kirkas liekki sinisellä sydämellä, pisarat jatkavat palamista, pistävä haju; koliseva ääni
- ABS / Ajoneuvojen osat, laitteiden rungot, matkalaukut, 350 °C:n hitsauslämpötila / Musta, hahtuvamainen savu, makea haju; koliseva ääni

8. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektro-niikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

9. Selvitys yhdenmukaisuudesta

STEINEL GmbH vakuuttaa täten, että kuumailmapuhallin HM 2620 E on direktiivin 2006/42/EY mukainen.

EU:n vaatimustenmukaisuusvakuutuksen koko teksti on saatavilla seuraavasta Internet-osoitteesta:

www.steinel.de

10. Valmistajan takuu

Ostajana sinulla on oikeus omassa maassasi voi-massa oleviin lakisääteisiin takuuoikeuksiin. Tämä taku-uilmoitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL-Professional-tunnistintekniikantuot-teen moitteettomia ominaisuuksia ja asianmukaista toi-mintaa koskevan 5 vuoden takuun. Takaamme, ettei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaikkien elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raaka-aineiden ja niiden pintojen virheettömyyden.

Vaatimuksen esittäminen:

Jos haluat tehdä tuotteestasi reklamaation, toimita tuote täydellisenä ja rahti maksettuna yhdessä ostotositteen (sisällettävä tiedot ostopäiväyksestä ja tuotenimikkeestä) kanssa ostopaikkaan. Suosittelemme siksi ostotositteen huolellista säilyttämistä aina takuuajan päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä. Tietoja vaatimuksen esittämisestä takuu-tapauksessa löytyy kotisivuil-tamme www.steinel-professional.de/garantie

11. Tekniset tiedot

• Verkkoliitäntä: 220 - 230 V, 50/60 Hz

• Teho: 2.300 W
  – Lämpötila: 50–700 °C, portaattomasti säädettävissä
  – Ilmamäärä: 150–500 l/ min, portaattomasti säädettävissä
  – Ilmanpaine: 4.000 Pa

• Suuosan ∅: 30 mm, Professional-ssuutinten käyttö

• Moottorin käyttöikä: n. 10.000 h
  – Vastuselementin käyttöikä: n. 800 h

– Jäännöslämmön merkkivalo: kyllä

- Verkkojohto: H07 RN-F 2X1 3,0 M

- Suojausluokka: //

– Lämpösulake: kyllä

- Emissioäänenpainetaso: ≤ 70 dB (A)

- Tärinän kokonaisarvo: ≤ 2,5m / s^2 I K = 0,08m / s^2

– Paino ilman verkkojohtoa: 0,84 kg
