KÄYTTÖOHJE HM 2020 E STEINEL

1. Tämä asiakirja 195
2. Yleiset turvaohjeet 195
3. Laitteen elementit 198
4. Käyttoönonotto 203
5. Käytökohteet 206
6. Havittäminen 210
7. Selvitys yhdenmukaisuudesta 210
8. Valmistajan takuu 211
9. Tekniset tiedot 212

1. Tämä asiakirja

• Tekijänoikeudellisesti suojattu. Jälkipainatus (myös ositainen) sallittu vain, mikäli annamme siihen luvan.
• Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetaän.

Vaaroista ilmoittava varoitus!

Varoitus ympäristövaikutuksista johtuvista vaaroista!

Varoitus myrkyllisistä kaasuista ja syttymisvaarasta!

Sähköstä aiheutuvista vaaroista ilmoittava varoitus!

2. Yleiset turvaohjeet

Käytöohjeen laiminlyönnista aiheutuva vaara!

Tämä käyttoohje sisältaa tärkeitä laitteen turvalliseen käsittelyyn liittyviä tietoja. Mahdollisiin vaaroihin viitataan erikseen. Ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakaviin vammoinh.

Lue käyttoohje huolellisesti.
Huomioi turvaohjeet.
Sailytä helposti saatakilla.

Sähkötyökaluja käytettaessä on noudatettava seuraavia perusturvallisuustoimenpiteita sähköiskulta, loukkaantumisvaaralta ja tulipalolta suojaamiseksi.

Jos laitetta ei käsitetta varovasti, voi syttyä tulipalo tai ihmisiä voi loukkaantua. Tarkista laite mahdollisten vaurioiden varalta (verkkoliitäntäkaapeli, kotelo jne.) ennen käyttoöntoa, aläkä ota laitetta käyttoän, jos se on vaurioitunut. Alä käytä laitetta ilman valvontaa. Lapsia on valvottava, jotta he eivät leiki laitteella.

Ensimmäinen käyttoönotto

Ensimmäisellä käytökerralla saattaa muodostua jonkin verran savua. Savu johtuu sideaineista, jotka vapautuvat lammittimen eristekalvosta lammon vaikutuksesta ensimäisen käytön aikana. Laite on asetettava alustalleen, jotta savu pääsee nopeasti ulos. Työskentelyvalueen on oltava hyvin tuuletettiu ensimmäisen käytön aikana. Päästetty savu ei ole Haitallista!

Varoitus ympäristövaikutuksista johtuvista vaaroista!

• Älä altista sahkötyökaluja sateelle. Älä käytä sahkötyökaluja kosteana tai kosteassa tai marassympäristössa.
• Ole varovainen, kun käytät laitteita syttyvien materiaalien laheisyydessä.
• Alä tahtäa samaan kohtaan pitkä aikoja.
• Älä käytä rajähdysalttiissa tiloissa.
• Lämpö voi siirtyä palaviin materiaaleihin, jotka on peitetty.

Sähköstä aiheutuvista vaaroista ilmoittava varoitus!

• Välta kehon kosketusta maadoitettuihin osiin, esim. putkün, pattereihin, Liesiin ja jäkaappeihin.
• Alä jatā laitetta ilman valvontaa sen ollessa toiminassa.

Säilytä työkalut turvallisesti.

• Aseta laite käytön jälkeen seisovalle alustalle ja anna sen jäahtyä, ennen kuin pakkaat sen.POIS.

• Käyttemättomät työkalut on säilytettävä kuvissa, lukitussa huoneessa lasten ulottumattomissa.

• Tätä laitetta voivat käyttaa vähintään 8-vuotiaat lapset ja henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole riittävasti kokemusta tai tietao, josheitä on valvottu tai opastetty laitteen turvallisessa käytössä ja jos he ymmärṭavāt siihen liittyvät vaarat.
• Lapset eivat saa leikkia laitteella.
• Lapsed eivät saa suorittaa puhdistus- ja huoltotöitä ilman valvontaa.

Alä ylikuormita työkaluja!

• Työskentelet paremmin ja turvallisemmin määritellylä suorituskykvalueella.
• Älä kanna työkalua kaapelista, äläkä käytä sitä pistokkeen vetämiseen pistorasiasta.
• Suojaa kaapeli kuumuudelta, öljytä ja teräviltä reunoilta.
• Varmista aina, etta poistoputki ei ole koskaan kokonaan peitety tai suljetti, vaikka suutin olisi asennettu.
• Muuten lammitin tai moottori voi vaurioitua.

Varo myrkyllisiä kaasuja ja syttymisvaaraa!

• Käytä oman turvallisuutesi vuoksi vain sellaisia lisävarusteita ja lisälitteita, jotka on märitetly käytöohjeissa tai joita työkalun valmistaja suositteee tai märittelee.
• Muiden kuin käyttoohjeissa tai luettelossa suositeltujentyökalujen tai lisävarusteiden käytto voi aiheittaa henkilövahinkojen vaaran.

Korjaukset vain patevän sahköasentajan toimesta

• Tämä sahkötyökalu on asiaankuuluvien turvallisuusmaäräysten mukainen.
• Korjauksia saa tehdä vain patevä sähköasentaja, muutoin käytäjälle voi sattua tapaturmia.

3. Laitteen elementit

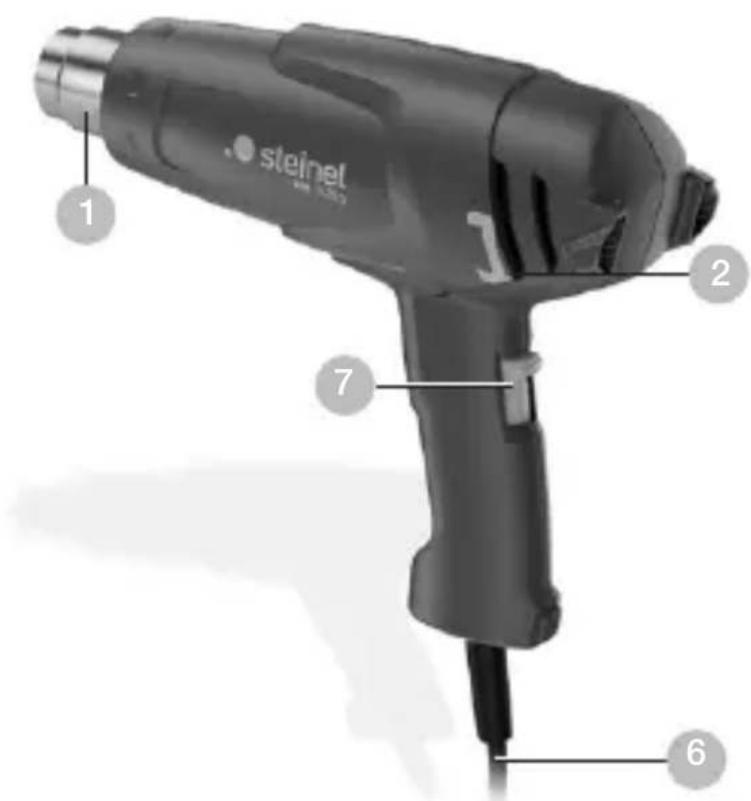

3.1 HM 1620 S

1 Teräksinen suuosa
2 Ilmantuloaukon verkko pitäa vierasesineet loitolla
6 Liitantajohto
7 Valintakytkin ilmavirran säätämista varten (2-portainen/3-portainen)

3.2 HM 1920 E

FI

1 Teräksinen suosa
2 Ilmantuloaukon verkko pitäa vierasesineet loitolla
3 Irrotettava suojaputki (vaikeapääsyisille kohdille)
4 Pehmeä seisontatuki
5 Pehmeä paatykappale estavat kaatumisen ja mahdollistavat luistamattoman kayton
6 Liitäntäjohto
7 Valintakytkin ilmavirran säätämista varten (2-portainen/3-portainen)
8 Saatopyora lampotilan saatoo
11Miellyttavpehmea kahva
12 Ripustin

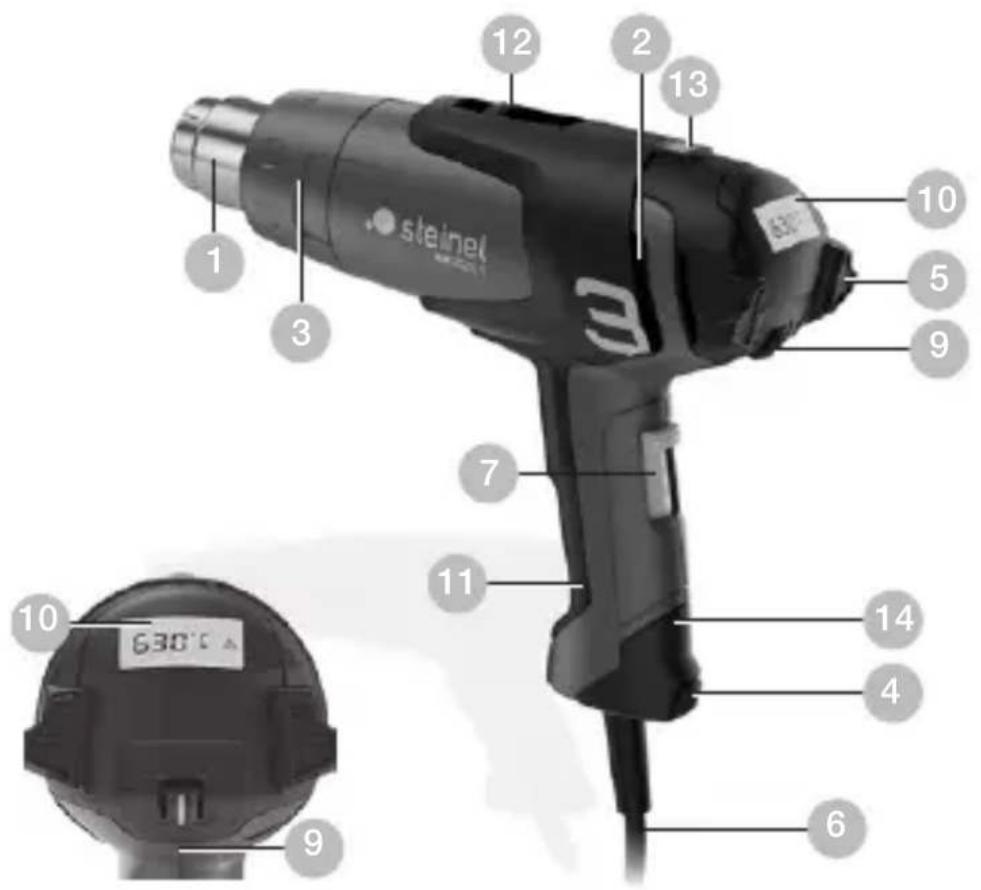

3.3 HM 2020 E

1 Teräksinen suosa
2 Ilmantuloaukon verkko pitäa vierasesineet loitolla
3 Irrotettava suojaputki (vaikeapääsyisille kohdille)
4 Pehmeä seisontatuki
5 Pehmeä paatykappale estavat kaatumisen ja mahdollistavat luistamattoman kayton
6 Liitäntäjohto
7 Valintakytkin ilmavirran säätämista varten (2-portainen/3-portainen)
9 Lämpötilan asetuspainike
10 Lämpötilan valvonta LCD-näytön kautta
11Miellyttavpehmea kahva
12 Ripustin
13 Jäljellä olevan lampötilan näytto (vain HM 2020 E)
14 Murtumissuoja (vain HM 2020 E)

Tarvikkeet

1 Tasosuutin 50~mm
2 Tasosuutin 75~mm
3 Kohdistussuutin 50~mm
4 Kohdistussuutin 75 mm
5 Maalikaavinsarja
6 Heijastussuutin
7 Puristusliittimet 0,5-1,5, 1,5-2,5, 0,1-0,5, 4,0-6,0
8 Kutisteletkut 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Kutisteletkusatjara, 3-osainen
9 Juottohelijastussuutin
10 Supistussuutin 14mm^
11 Supistussuutin 9 mm
12 Hienopolsuodatin
13 HL-Scan
14Levea rakosuutin
15 Painotela
16 Muovinen hitsauslanka
Kova-PVC, HDPE, PP, ABS
17 Hitsauskenkä*

• vain HM 1920 E ja HM 2020 E

Turvaohjeet:

Laitteet on varustetu lamposuojalla:

1. Lämpökatkaisu sammuttaa lammityksen, kun ulostuloaukosta ei tule ulos riittavasti ilmaa (lammon kasautuminen). Puhaltimen toiminta ei kuitenkaan pysahdy. Nayttoën tulee varoituskolmio, joka ilmoittaa lammityksen katkaisusta. Kun ilma virtaa taas esteittä, lammitys kytkeytyy vähän ajan kuluttua automaattisesti paallee. Varoituskolmio katoaa naytostä. Limpökatkaisu voi toimia myös, kun laitteesta on katkaistu virta, jolloin lampötilan kohoaminen ulostuloaukossakestää ravallista kauemmin, kun laitteeseen kyktetään taas virta. (vain HM 2020 E)

2. Lämpösulake sammuttaa laitteen kokonaan laitteen kuormittuessa liikaa.

Jäannöslammon merkkivalo (vain HM 2020 E)

Jäannöslammon merkkivalo varoittaa kuumasta puhallusputkesta, jotta vältytään palovammoilta suorassa ihokosketuksessa. Jäannöslammon merkkivalo toimii myös verkkojohdon irrottamisen jälkeen! Näytö sytty, kun laitetta on käytety 90 sekuntia, ja vilkkuu niin kauan, kunnes puhalusputken lampötila on laskenut alle 60^ asteen. Kun laitetta käytetään alle 90 sekuntia, jännöslammon merkkivalo ei aktivoidu. Vastuu jää joka tapauksessa käytäjäle, koska kuumailmapuhallinten käsittelyssä on aina noudatettava varovaisuutta.

4. Kayttoönotto

Huomio: Etäisyss työstettävän kohteseen märärytyy materiaalin ja aiotun työstötavan mukaan. Testaa tarvittava ilmamaära ja lampötila ennen varsinaista käyttoä! Lisävarusteena saatavilla suuttimilla (katso kannessa oleva lisävarustesivu) kuumaa ilmaa voidaan ohjata tarkasti pisteittäin tai alueittain. Ole varovainen kuumia suuttimia vaihtaessasi! Jos käytät kuumailmapuhallinta itsestaän seisovana laitteena, huolehdi vakaasta asennosta ja liukumattomasta, puhtaasta alustasta.

HM 1620 S

Laite kytketaan paallee ja-pois paaalta kahvan takapuolella olevalla valintakytkimellä. Ilmamaarra ja Iampotila voidaan asettaa kahdelle eri teholle. Teholla 1 saavutetaan 300^ ja ilmamaarra on 240 l/min, teholla 2 arvot ovat 500^ ja 450 l/min.

Laite on tarkoitetti ainoastaan kotitalouskäyttoën.

HM 1920 E

Laite kytketaan paallee ja.POIS paalta kahvan takapuolella olevalla valintakytkimellä. Kolmeportaisen kierrosluvun/ ilmamaaran saadon (porras 1 kylmapuhallus 80^) lisaksi lampotila voidaan asettaa saatopyoralla portaattomasti valille 80^ - 600^ . Saatopyorass on numerot 1-9. 1 tarkoittaa 80^ 9 on korkeimman lampotilan (600^) asetus. Ilmamaaran asetus voi olla 150/150-300/300-500 l/min. Bajonettikiinnitteinen suojaputki on helppo irrottaa.

HM 2020 E

Laite kytketaan pälle ja.POIS paälta kahvan takapuolella olevalla valintakytkimellä. Kytkimellä tehtavän kolmeportaisen kierrosluvun/ilmamaärän saadön lisaksi lampötila voidaan asettaa portailla 2 ja 3 portaattomasti valille 80^ - 630^ keinukytkimellä. Tavoitelampötilaa voidaan lisätä 10^: een valein painamalla keinukyktkintä oikealle puolle (^ + ^) ) tai pientaā painamalla keinukyktkintä vasemmalle puolle (^ - ^)

Keinukytkimen yksi lyhyt painaminen lisää/piententaä tavoitelampötilaa 10^ . Kytkimen pitempi painaminen lisää/piententaä lampötilaa jatkuvasti 10^ :een askelin, kunnes keinukytkintä ei enää paineta tai minimi-/maksimi-lampötila on asetetu. Asetetu lampötila on näytössä noin kolme sekuntia, minkä jälkeen lampötilan laskemisen tai kohoamisen aikana näytössä on puhallusputken todellinen lampötila. ^ C / ^ -merkki vilkkuu. Vilkuminen loppuu, kun asetuslampötila on saavutetty. Lampötila on 80^ puhallusteholla 1. Kun kytketaän puhallustehosta 2 tai 3 puhallustehoon 1,kestää vähän aikaa, ennen kuin laite on jäahtynyt 80^ :een lampötilaan. Suuttimen akon todellen lampötila nakyy jäahtymisen aikana LCD-näytössä. Viimeksi asetetu arvo jää voimaan, kun laitteesta katkaisaan virta. Bajonettikiinnitteinen suojaputki on helppo irrottaa.

Johdon vaihto (vain HM 2020 E)

Viallinen verkkokaapeli on helposti vaihdettavissa runkoa.
avaamatta:

4.1

FI

Tärkeää! Irrota laite sahköverkosta.

1. Avaa ruuvi D ja irrota suojuskappale A.
2. Irrota vedonpoistin B.
3. Irrota verkkoliittimet c
4. Vedä johto irti E.
5. Aseta uusi johto paikalleen ja kiinnitta vastakkaisessa järestyksessä (1. Kiinnitta verkkolittimet jne.).

5. Käytökohteet

Mainitsemme seuraavassa muutamia STEINEL-kuumail-mapuhaltimien käytöesimerkkejä.

5.1 HM 2020 E

Maalin irrottaminen: Maali pehmennetaan, jolloin sesaadan irrotettua helposti lastalla ja kaapimella.

Kaapelin kutistaminen: Kutisteletku vedetaan eristettavankohdan palle ja lammitetaan kuumalla ilmalla. Letku kutistuu halkaisijaltaan noin 50% ja saa aikaan tiiviin liitannan. Erityisen nopea ja tasainen kutistaminen heijastussuuttimilla. Kaapelin kat Kosten tiivistaminen ja stabilointi, juotosten eristaminen, johdinnippujen kokoaminen, kytkentaliittimien paalystaminen.

5.2 HM 1920 E

FI

PVC:n muotoilu: Levyjä, putkia tai muotokappaleita voida-an muotoilla, kun niitta lammitetaan kuumailmapuhaltimella.

Grillihilien sytytys: Grillihiilet syttyvat nopeasti.

Sulattaminen: Vesiputket, jäatyneet ovilukot, portaat. Hellävarainen sulattaminen ja kuivaaminen.

Pehmeäjuotto: Puhdista ensin toisiinsa liitettävät metalliosat, lammitä sitten juottokohtaa kuumalla ilmalla ja syötä juottolanka. Käytä juottamisessa juoksutetta estaaksesi oksidin muodostumisen tai käytä juottolankaa, jossa on juoksuteydin.

Muovin hitsaaminen ja saumaaminen: Kaikkien hitsattavien osien on oltava samaa muovia. Kaytä sopivaa hitsauslankaa.

5.3 HM 1620 S

Kalvojen hitsaaminen: Kalvot asetetaan paallekkain ja hitsataan kiinni toisiinsa. Kuumailma ohjataan rakosuuttimella ylemman kalvon alle ja kumpikin kalvo painetaan yhteen painotelalla.

Myös mahdollista: PVC-pressujen korjaaminen limihitsausmenetelmällä rakosuutinta käyttaen

Hitsattavien muovien tunnistaminen

Materiali / Kayttöesimerkit / Tunnisteet

• PVC, kova / Putket, putkilittimet, levyt, rakennusprofiillit, tekniset muotokappaleet, 300^ C :n hitsauslampötila / Hiiltyli kekissä, pistävä haju; koliseva ääni
• PE, kova (HDPE) polyetyleni / Ammeet, korit, kanisterit, eristemateriaali, putket, 300^ :n hitsauslampötila / Kirkas, keltainen liekki, pisarat jatkavat palamista, haiseesammuvalta kynttilättä, koliseva ääni
• PP polypropyleeni / HT-viemäriputket, istuinosat, pakkaukset, ajoneuvoen osat, 250 °C:n hitsauslampie / Kirkas liekki sinisellä sydämellä, pisarat jatkavat palamista, pistävä haju; koliseva äani
• ABS / Ajoneuvojen osat, laitteiden rungot, matkalaukut, 350^ :n hitsauslämpötila / Musta, hahtuvamainen savu, makea haju; koliseva ääni

6. Havittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektronikkaromua koskevan direktivin ja sen kansalliseen lainsäadäntöön saattamisen mukaisesti käytökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

7. Selvitys yhdenmukaisuudesta

STEINEL GmbH vakuuttaa taten, etta kuumailmapuhallin HM 1620 S, HM 1920 E ja HM 2020 E on direktiivin 2006/42/EY mukainen. EU:n vaatimustenmukaisuusvakuutuksen koko teksti on saatavilla seuraavasta Internet-osoitteesta: www.steinel.de

8. Valmistajan takuu

Tämä STEINEL-kuote on valmistetu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien märäysten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myontää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta OSTopaivastä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialiset osat. Takuun piirin eivät kuulu kuluvat osat eivatkä vahingot, jotka ovat aiheituneet värästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheitamia vahinkoja. Vialinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjälikkeen leima) hyvin pakattuna lahimpään huoltopisteseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.

Korjauspalvelu: Takuujan jälkeen tai takuun piirin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalvelumme ja pyydä tietoja korjausmahdollisuksista.

9. Tekniset tiedot

HM 1620 S

• Verkkoliitäntä: 230 V, 50/60 Hz
• Teho: 1.600 W
• Porras / Ilmamaäärä / Lämpötila:

1 / 240 l/ min / 300 °C

2 / 450 l / min / 500 °C

• Jaamälampönäytto: ei
  -Suojausluokka: /I
• Lämpösulake:
• Emissioäänenpainetaso: ≤ 70 dB (A)
• Tärinän kokonaisarvo: ≤ 2,5 m/s² I K = 0,08 m/s²
• Paino: 0,670 ~kg

HM 1920 E

• Verkkoliitäntä: 220 - 230 V, 50/60 Hz
• Teho: 2.000 W
• Porras / Ilmamaäärä / Lämpötila:

1 / 150 l/ min / 80 °C

2 / 150- 300 l/ min / 80- 600 ℃

• Lämpötilan asetus:

3/300-500l/min

portaattomasti 9 askeleella

säätöpyörän avulla

• Jaamälampönäytto: ei
  -Suojausluokka: //
• Lämpösulake:
• Emissioäänenpainetaso: ≤ 70 dB (A)
• Tärinän kokonaisarvo: ≤ 2,5 m/s² I K = 0,04 m/s²
• Paino: 0,840 ~kg

HM 2020 E

• Verkkoliitäntä: 220 - 230 ~V, 50 / 60 ~Hz
• Teho: 2.200 ~W
• Porras / Ilmamaära / Lämpötila:

1 / 150 l / min / 80 °C
2 / 150-300l/ min / 80-630 °C
3 / 300 - 500 l/ min
- Lämpötilan asetus: portaattomasti 10 °C:een askelin
painikkeilla
-Lampotilan naytt: LCD-naytt
- Jaamälampönäytto: ja
-Suojausluokka: /
- Lämpokatkaisu:
- Lämpösulake:
- Emissioänenpainetaso: ≤ 70 dB (A)
- Tärinän kokonaisarvo: ≤ 2,5m / s^2 I K = 0,04m / s^2
- Paino: 0,880 ~kg
