BRUKSANVISNING HM 2020 E STEINEL

Advarel om giftige gasser og risiko for antendelse!

* kun til HM 1920 E og HM 2020 E

Sikkerhed

Materiale / Anvendelsesområder / Kendetegn

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

Advarsel om farer på grunn av miljøpavirkning!

Advarsel om giftige gasser og fare for antennelse!

Advarsel om fare på grunn av strøm!

2. Generelle sikkerhetsinstrukser

Fare dersom bruksanvisingen ignoreres!

Denne anvisningen inneholder viktig informasjon for sikker bruk av encheten. Det gjores ekstra oppmerksom på mulige farer. Ignoreresppe, kan dette.fore til død eller alvorlige personskader.

• Les bruksanvisningen nøye.
  Folg sikkerhetsinstruksene.
• Oppbevar bruksanvisningen tilgjengelig.

Ved bruk av elektroverktøy på fölgende grunnleggende sikkerhetstiltak overholds for Å beskytte mot elektrisk støt, fare for persorskader og brann.

Hvis apparatet ikke behandles forsiktig, kan det oppsta brann eller personer kan bl skadet. Kontroller at apparatet ikke er skadet (nettkabel, hus osv.) För det tas iBruk, og ikkeBruk apparatet=hvis det er skadet. IkkeBruk apparatet uten tilsyn. Barn bør vare under oppsyn for Å sikre at de ikke leker med apparatet.

Første idriftsettelse

Det kan oppsta noe røykutvikling ved første gangs bruk. Røyken skyldes bindemidler som frigjores fra varmeapparats isolasjonsfolie på grunn av varmen ved første gangs bruk. Apparatet bør plasseres på sakkelen forå sikre at røyken slipper ut raskt. Arbeidsområdet bør være godt ventiliert ved første gangs bruk. Røyken som slipspes ut er/DDke skadelig!

Fare på grunn av miljøpavirkning!

• Ikke utsett elektronverktøyet for regn. IkkeBruk elektronverktøyet när det er fuktig eller i fuktige aller våte omgivelser.
  Vær forsiktig när du bruker apparatene i naerheten av brennbare materialer.
• Ikke sikt på samme sted over lenghte tid.
• Må ikke brukes i naerheten av en eksplosiv atmospore.
• Varme kan ledes til brennbare materialer som er tildekket.

Advarsel om fare på grunn av strøm!

• Unngå kroppskontakt med jordede deler, f.eks. rør, radiatörer, komfyrer og kjøleskap.
• Ikke la apparatet vaere uten tilsyn mens det er i drift.

Oppbevar verktøyet på en sikker mæte.

• Etter bruk må du plassere apparatet på et fast underlag og la det avkjøles før du pakker det bort.

• Ubrukt verktøy på oppbevares i et tørt, LAST rom utilgjengeleg for barn.

• Dette apparatet kan brukes av barn fra 8 År og oppover og av personer med reduserte fysiske, sensoriske eller menta-le evner eller manglende erfaring og kunnskap,hvis de har fätt tilsyn uller instruksjoner om hvordan apparatet brukes på en sikker mæte og forstår farene som er involvert.
  Barn må jegke leke med apparatet.
• Rengjöring ogBrukervedlikeholdmä ikke utføres av barn uten tilsyn.

Ikke overbelast verktøyet!

Du arbeider bedre og sikrere i det angitte ytelsesområdet.
- Ikke bær verktøyet i kabelen og ikke bruk det til øtrekke stopselet ut av stikkontakten.
- Beskytt kabelen mot varme, olje og skarpe kanter.
- Sørg alltid for at utløpsrøret aldri er helt tildekket eller lukket, selvær munnstykker er montert.
- I motsatt fall kan det oppstå skade på varmeapparatet eller motoren.

Advarel om giftige gasser og fare for antennelse!

• For din egen sikkerhets skyld mä du bare bruke tilbehör og tilleggsutstyr som er angitt i bruksanvisningen aller anbefalt ihrer spesifisert av verktøyprodusenten.
• Bruk av annet verktøy eller tilbehør enn det som er anbefalt iBruksanvisningen eller katalogen, kan medføre fare for personskade.

Reparasjoner mA kun utfores av en kvalifisert elektriker

• Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsforskrifter.
• Reparasjoner mA kun utfores av en kvalifisert elektriker, ellers kan det oppsta ulykker forBrukeren.

3. Enhetselementer

3.1 HM 1620 S

1 Luftrør, rustfritt stål
2 Luftinntak med gitter for a unngf fremmedlegemer
6 Belastbar gummikabel
7 Trinnbryter for regularing av luftstrømmen (2-trinns/3-trinns)

3.2 HM 1920 E

NO

1 Luftror, rustfritt stal
2 Luftinntak med gitter for a unngf fremmedlegemer
3 Avtakbart beskyttelsesrør (for vanselig tilgengelige steder)
4 Softstottefot
5 Soft-endehette sørger for en skli- og vippesikker stasjonær bruk
6 Belastbar gummikabel
7 Trinnbryter for regulating av luftstrømmen (2-trinns/3-trinns)
8 Justeringshjul for temperaturinnstilling
11 Behagelig softhandtak
12 Oppheng

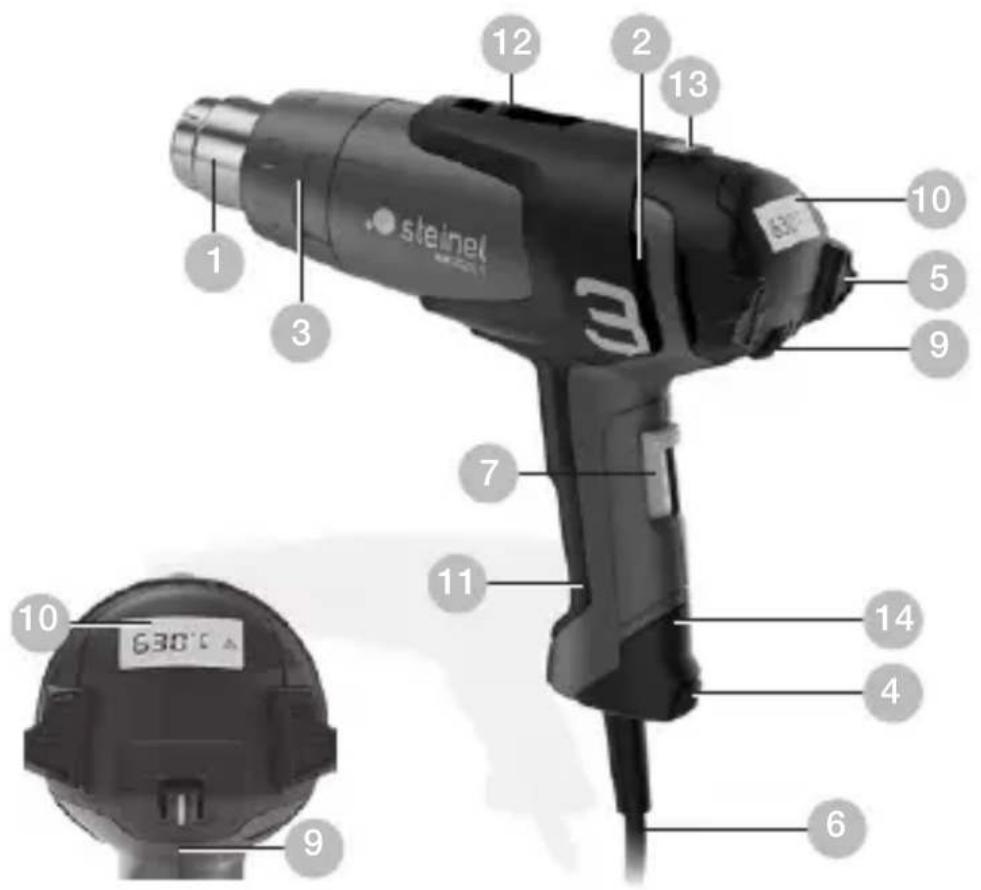

3.3 HM 2020 E

1 Luftror, rustfritt stal
2 Luftinntak med gitter for a unngf fremmedlegemer
3 Avtakbart beskyttelsesrør (for vanskelig tilgengelige steder)
4 Softstottefot
5 Soft-endehette sørger for en skli- og vippesikker stasjonær bruk
6 Belastbar gummikabel
7 Trinnbryter for regulating av luftstrømmen (2-trinns/3-trinns)
9 Knapper til temperaturinnstilling
10 Temperaturkontroll via LCD-display
11 Behagelig softhandtak
12 Oppheng
13 Restvarmevisning (kun HM 2020 E)
14 Ledning til Å skifte ut (kun HM 2020 E)

Tilbehør

1 Bred stråledyse 50~mm
2 Bred stråledyse 75 mm
3 Stråledyse 50 mm
4 Stråledyse 75 mm
5 Malingskrapesett
6 Reflektordyse
7 Crimp-konnektor 0,5-1,5, 1,5-2,5, 0,1-0,5, 4,0-6,0
8 Krympeslanger 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Krympeslangesett, 3 deler
9 Loddereflektordyse
10 Reduksjonsdyse 14 mm
11 Reduksjonsdyse 9mm^
12 Sveestovfilter
13 Varmluftskanner
14Bred sveisedyse
15 Trykkrull
16 Sveisetråd av plast Hard PVC, HDPE, PP, ABS
17 Sveisesko*

• kun til HM 1920 E og HM 2020 E

For din sikkerhet:

Apparatene er utstyrt med overopphetingsbeskyttelse:

1. Oppvarmingen slås automatisk av dersom luften hindres i Å strømme fritt ut av luftåpningen (overoppheting). Viften fortsetter imidlertid Å gå. På displayet vises en varseltrekant som tegn på at oppvarmingen er slätt av.

Når luften igjen kan strømme fritt, slår oppvarmingen seg raskt på igjen. Dette skjer automatisk. Da slukkes varseltrekanten på displayet. Overopppetingsbeskyttelsen kan ögså reagere erter at apparatet er slätt av. Når apparatet slås på igjen, kan det da ta lenger tid enn vanlig För temperaturen ved luftåpningen;nås. (kun for HM 2020 E)

1. Termosikringen slár apparatet helt av ved overbelast-. ning.

Restvarmevisning (kun HM 2020 E)

Når apparatet har vært i drift i 90 sekunder, er indikatoren aktiv. Den blinker helt til temperaturen ved luftrøret har sunset til under 60^ i romtemperatur.

Dersom apparatet er på iindre enn 90 sekunder, er restvarmevisningen ikke aktiv. Uansett er brukeren ansvarlig. Vær alltid forsiktig ved bruk av varmluftpistolen.

4. Igangsetting

Vær oppmerksom på følgende: Avstanden til arbeidsemnet er avhengig av materialtype og planlagt driftsmåte. Foreta alltid en test først for Å fastslå luftstrøm og temperatur. Du kan styre varmluften helt nøyaktig ved hjelp av dyser som kan settes på (se tilbehørsiden i omslaget). Vær forsiktig'nar de varme dysene skal byttes ut! Hvis du bruker varmluftpistolen stænde, på du pase at den står sikkert og stødig på et rent underlag.

HM 1620 S

Apparatet slås av og på med trinnbryteren på baksiden av handtaket. Luftstrømmen og temperaturen kan innstilles i to trinn. På trinn 1 oppnås 300^ ved en Luftstrøm på 240 l/min, på trinn 2 er det 500^ ved 450 l/min.

Dette apparatet skal utelukkende brukes til private formål.

HM 1920 E

Apparatet slås av og på med trinnbryteren på baksiden av händtaket. I tillegg til den tredelte turtall-/luftströmreguleringen (trinn 1 er et kaldluftstrinn med 80^ ), kan temperaturen på trinn 2 og 3 innstilles trinnløst mellom 80^- 600^ via justeringshjulet. Tallene 1-9 på justerings- hjulet bidrar til orientering. «1» betyr 80^ , ved «9» oppnås høyeste temperatur på 600^ . Luftstrømmen varierer på de tre trinnene fra 150/150-300/300-500 l/min. Beskyttelsensrøret kan tas av ved Å apne en bajonettlås.

HM 2020 E

Apparatet slås av og på med trinnbryteren på baksiden av handtaket. I tillegg til den tredelte turtall-/luftstrømreguleringen via bryteren, kan temperaturen på trinn 2 og 3 innstilles trinnløst mellom 80^ og 630^ med vippebryteren. Den oppnådde temperaturen kan senkes i 10^ -trinn ved Å trykke på høyre «+»-side på vippebryteren, eller senkes ved Å trykke på venstre «-»-side. Med et kort trykk på knappen økes eller senkes innstilt temperatur med 10^ .

Et langt trykk på knappen øker eller senker temperaturen fortløpende i trinn på 10^ , inntil knappen slippes, og minimal eller maksimal temperatur er innstilt. På displayet vises innstilt nominell temperatur i tre sekunder, deretter vises faktisk temperatur ved utblåsingsrøret;när temperaturen senkes eller økes. I lopet av这部分 tiden blinker ^ C / ^ F -tegnet. Nær nominell temperatur er nadd, vises dette tegnet konstant på displayet. På ventilatortrinn 1 er temperaturen 80^ . Nær det skiftes fra ventilatortrinn 2 eller 3 med høyere temperaturer ned til ventilatortrinn 1, tardet litt tid for apparatet har kjolt seg ned til 80^ . Under avkjoling vises faktisk temperatur ved dysens utgang på LCD-displayet. Nær apparatet slas av, lagrer den den sist innstilte temperaturverdien. Beskyttelsesrøret kan tas av ved Å apne bajonetlåsen.

Viktig! Pase at apparatet er uten strom.

1. Løsne skruen og trekk av dekslet A.
2. Løsne strekkavlastningen B.
3. Løsne nettklemmen C
4. Trekk ut ledningen E
5. Legg inn ny ledning og fest den i omvendt rekkefolge (1. skru fast nettklemmene osv.) igjen.

5. Bruksområder

Nedenfor vises enkelte bruksområder for varmluftpistolen fra STEINEL.

5.1 HM 2020 E

Fjerne maling: Malingen mykes opp og kanlett skrapes vekk med spatel og skrape.

Krympe ledninger: Krympeslangen skyves over stedet som skal isoleres, og varmes med varmluft. Dermen minker slangens diameter med ca. 50% og sørger for en tett forbindelse. Reflektordysene gjør at krympingen går ekstra raskt og jevt. Tetting og stabilising av kabelbrudd, isolering av loddepunkter, samling av kabelstrenger, mantling av kroneklemmer.

5.2 HM 1920 E

NO

Forme PVC: Med varmluft blir plater, rør eller formdeler myke, sik at de lar seg forme.

Tenne grill: Grillkull blir til glør på et blunk; ingen lang ventetid.

Opptining: Vannrør, frosne dørlåser, trappetrinn. Skånsom opptining og tørking på en gang.

Myklodde: Rengjør Först metalldelene som skal forbindes, varm deretter loddepunktet med varmluft, og tilfør loddetråden. Bruk et flussmiddel eller en loddetråd med flussmiddelåre til lodding forå forbindre at det dannes oksider.

Sveise og fuge plast: Alle deler som skal foyes sammen ma vare laget av samme type plast. Bruk passende sveisetråd.

5.3 HM 1620 S

Sveise folie: Foliene legges over hverandre, og sveises. Med en sveisedyse fores varmluften inn under den overste folien, deretter trykkkes de to foliene hardt mot hverandre med en trykkrull.

Hjelp til valg av riktig sveisetråd ved sveising av plast

Materiale / Brukstyper / Kjennetegn

• Hard PVC / Rør, beslag, plater, elementprofiler, tekniske formdeler, 300^ C sveisetemperatur / Forkuller i flamme, stikkende lukt; skrapende lyd
• Hard PVC (HDPE) polyetylen / Baljer, kurver, kanner, isoleringsmaterialie, rør, 300^ sveisetemperatur / Klar, gul flamme, drapen brenner videre, lukter som utblåst stearinlys; skrapende lyd
• PP polypropylen / HT-avløpsrør, plastseter, emballasje, bildeler, 250 °C sveisetemperatur / Klar flamme med blå kjerne, dræpenbrenner videre, stikkende lukt; skrapende lyd
• ABS / Bildeler, apparathus, kofferter, 350^ C sveisetem- NO operatur / Svart røyk i flak,øyk i flak, øtlig lukt, skrapende lyd

6. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig mæte.

Ikke kast elektriske apparater i husholdning-savfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektrisk og elektronisk avfall og gjennomf.orgen av det i nasjonal lovgivning, skal elektrisk utstyr som ikke longer kan brukes, samles inn separat og resirkuleres på en miljøvennlig mæte.

7. Samsvarserklæring

STEINEL GmbH erklærer herved at varmluftsviften HM 1620 S, HM 1920 E og HM 2020 E er i samsvar med direktiv 2006/42/EF.

Dette Steinel-productet er fremstilt med største noyaktighet. Det er testet mht. funksjon og sikkerhet i henhold til gjeldende forskritter og deretter underkastet en stikkprovekontroll. Steinel gir full garanti for feilfri kvalitet og funksjon. Garantitiden utgjør 36 maneder, regnet fraragen apparatet ble solgt til forbrukeren. Vi utbedrer mangler som kan fores tilbake til fabrikasjonsfeit eller feil ved materialene.

Garantien ytes ved reparasjon eller ved at deler med feil byttes ut. Garantien bortfaller ved skader på slitasjedeler, eller ved skader eller mangler som er oppstätt som følgge av ukyndig bruk eller vedlikehold. Følgeskader ved bruk (skader på andre gjenstander) dekkes ikke av garantien. Garantien ytes bare hvis—hele apparatet pakkes godt inn og sendes til importøren. Legg ved en kort beskrivelse av feilen samt kvittering eller regning (kjøpsdato og forhandlers stempel).

Reparasjonsservice: Etter garantitidens utløp, eller ved mangler som ikke dekkes av garantien, kan du spørre forhandleren om muligheter for reparasjon.

9. Tekniske data

HM 1620 S

• Spenning: 220 - 230 ~V, 50 / 60 ~Hz
• Effekt: 1.600 W
• Trinn / Luftstrøm / Temperatur:

1 / 240 l/ min / 300 °C

2 / 450 l/ min / 500 ℃

• Restvarmevisning: nei
  -Kapslingsklasse: /

• Termosikring:

• Emisjonslydtrykknivå: ≤ 70 dB (A)

• Samlet vibrasjonsverdi: ≤ 2,5 ~m / s^2 ~I K = 0,08 ~m / s^2
  -Vekt: 0,670kg

HM 1920 E

• Spenning: 220 - 230 ~V, 50 / 60 ~Hz
• Effekt: 2.000 W
• Trinn / Luftstrøm / Temperatur:

1 / 150 l/ min / 80 °C

2 / 150- 300l/ min / 80- 600 ℃

3/300-500l/min

• Temperaturinnstilling: trinnløst med justeringsjul i 9 trinn

• Restvarmevisning: nei
  -Kapslingsklasse: /

• Termosikring:

• Emisjonslydtrykknivå: ≤ 70 dB (A)

• Samlet vibrasjonsverdi: ≤ 2,5 m / s^2 I K = 0,04 m / s^2
  -Vekt: 0,840kg

HM 2020 E

• Spenning: 220 - 230 ~V, 50 / 60 ~Hz
• Effekt: 2.200 W
• Trinn / Luftstrøm / Temperatur:

1 / 150 l/ min / 80 ℃

2/150-300l/min/80-630°C

3 / 300 - 500 l/ min

• Temperaturinnstilling: trinnløst med tast i 10 °C-trinn
• Temperaturvising: LCD-display
• Restvarmevisning: ja
  -Kapslingsklasse: /
• Overopphetingsbeskyttelse:
  -Termosikring: ja
• Emisjonslydtrykknivå: ≤ 70 dB (A)
• Samlet vibrasjonsverdi: ≤ 2,5 ~m / s^2 ~I K = 0,04 ~m / s^2
  -Vekt: 0,880kgNO
