NAVODILA ZA UPORABO HM 2020 E STEINEL

1. O tem dokumentu 381
2. Splošna varnostna navodila 381
3. Elementi naprave 384
4. Uvedba v obratovanje 389
5. Aplikacije 392
6. Odstranjevanje 396
7. Izjava o skladnosti 396
8. Garancija proizvajalca 397
9. Tehnicni podatki 398

1. O tem dokumentu

• Zašciteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.
• Spremembe zaradi tehnicnega napredka so pridržane.

Opozorilo pred nevarnostmi!

Opozorilo o nevarnostih zaradi okoljsikh vplivov!

Opozorilo o strupenih plinih in nevarnosti vžiga!

Opozorilo pred nevarnostmi zaradi elektrike!

2. Splošna varnostna navodila

Če ne upoštevate navodil za uporabo, grozi nevarnost!

Ta navodila vsebujejo pomembne informacije za varno uporabo naprave. Še posebej opozarjamo na mogočenevarnosti. Neuostoševanje lahko ima za posledico smrt ali težje poskodbe.

Navodila skrbno preberite.
- Upoštevajte varnostne napotke.
- Shranite jih na dostopnem mesti.

Pri uporabi elektricnega orodja je treba upoštevati naslednje osnovne varnostne ukrepe za zašcitopred elektricnim udarom, nevarnostjo poškodb in požarom.

Če z napravo ne ravnate previdno, lahko pride do požara ali poškodb ljudi. Pred zagonom preverite, ali je aparat poškodovan (omrežni priključni kabel, ohišje itd.), in ga uporabljajte, Če je poškodovan. Naprave ne uporabljajte brez nadzora. Otroci morajo biti pod nadzorom, da se ne igrajo z aparatom.

Začetni zagon

Ob prvi uporabi se lahko pojav necaj dima. Dim je posledica geziva, ki se zaradi toplate med prvo uporabo sprosti iz izolacjske folije grelnika. Napravo je treba postaviti na podstavek, da se dim hitro izloci. Delovni prostor mora biti med prvo uporabo dobro prezračen. Dim, ki se sprošca, ni škodljiv!

Upostevajte tudivplive okolice.

• Elektricnih orodij ne izpostavlajte dežju. Elektricnih orodij ne uporablajte, kadar so mokra ali vlažna.
• Pri uporabi naprav v blizini vnetljivih materialov bodite previdni.
• Ne usmerjaje za dljeČasa na eno in isto mesto.
• Naprave ne uporabljajte v potencialno eksplozivnihozračijh.
• Toplota se lahko prenaša na gorljive materiale, ki soPokriti.

Zašcitite se pred elektricnim udarom.

• Izogibajte se dotikov telesa z ozemljenimi deli, na primer cevmi, radiatorji, pečmi, hladilniki.
• Dokler je vklopljena, naprave nikoli ne pušćajte nenadzorovane.

Svoje orodje vedno hranite na varnem mestu.

• Napravo po uporabi postavite na stojno povrsino in pus-tite, da se ohladi, preden jo boste shranili.

• Orodje, ki ga ne uporabljate, shranjujte v suhem in zaprtem prostoru ter nedosegljivo otrokom.

• To napravo lahko otroci, starejši kot 8 let, in osebe z zmanjsanimi fizičnimi, senzoričnimi ali mentalnimi spo-sobnostmi ali brez izkušenj in znanja uporabljazo le,Če so pod nadzorom aliČe so bile poučene o varni uporabi naprave in razumejo nevarnosti, ki izvirajo iz uporabe.
• Otroci se z napravo ne smejo agrati.
• Čišćenja in uporabniškega vzdřevanja ne smejo opravljati otroci brez nadzora.

Ne preobrenjute orodja!

V dolocenem območju zmogljivosti delate bolje in varneje.
- Orodja ne prenašajte za kabel in z njim ne izvlecite vtica izvtičnice.
- Kabel zašcitite pred vročino, oljem in ostrimi robovi.
- Vedno poskrbite, da izpustna cev ni nikoli popolnamaPokrita ali zaphta, tudi ce je nameščena šoba.
- V nasprotnem primeru lahko pride do poskodb grelnika ali motorja.

Opozorilo o strupenih plinih in nevarnosti vžiga!

• Zaradi lastne varosti uporabljaje samo dodatke in priključke, ki so navedeni v navodilih za uporabo ali jih priporoča oziroma doloca proizvajalec orodja.
• Uporaba orodij ali dodatkov, ki niso priporočeni v navodilih za uporabo ali v katalogu, lahko povzroči nevarmost telesnih poskodb.

Popravila lahko opravlja le usposobljen elektricar

• To elektricno orodje je v skladu z ustreznimi varnostnimi predpisi.
• Popravila lahko izvaja le usposobljen elektricar, sicer lahko pride do nesreč za upravljavca.

3. Elementi naprave

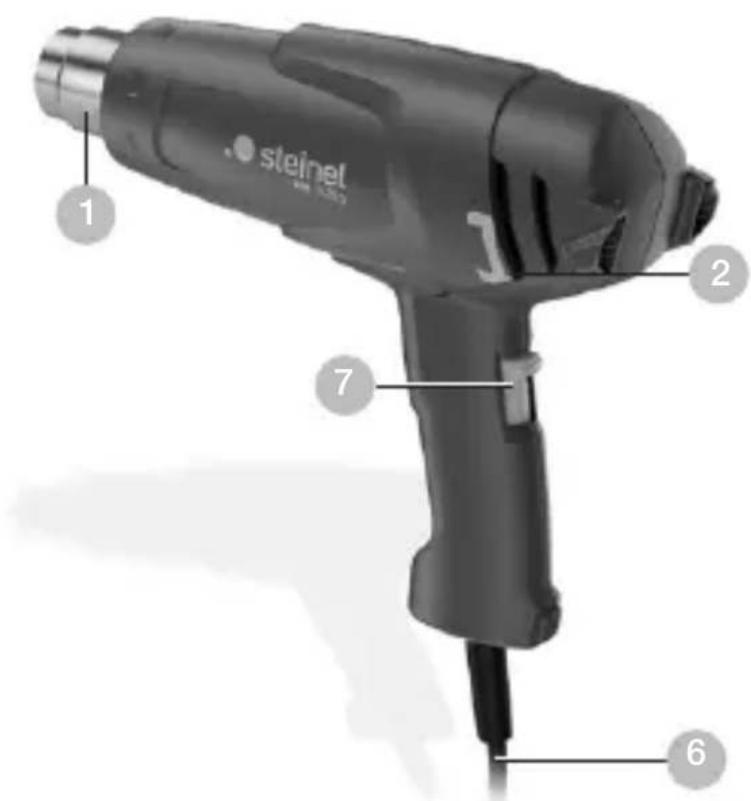

3.1 HM 1620 S

1 Izpihalna cev iz legiranega jekla
2 Odprtina za dovod zraka z mrežico za preprečevanje pred vdiranjem tujkov
6 Trpezen gumijasti kabel
7 Stopenjsko stikalo za nastavitev količine zraka (2-stopenjsko/3-stopenjsko)

3.2 HM 1920 E

1 Izpihalna cev iz legiranega jekla
2 Odprtina za dovod zraka z mrežico za preprečevanje pred vdiranjem tujkov
3 Snemljiva zašcitna (za težko dostopna mesta)
4 Mehko podnožje
5 Mehka kapica za preprečevanje nagibanja in zdrsa pri uporabi na mestu
6 Trpezen gumijasti kabel
7 Stopenjsko stikalo za nastavitev količine zraka (2-stopenjsko/3-stopenjsko)
8 Nastavno kolo za nastavitev temperature
11 Prijeten mehek ročaj
12 Obešalo

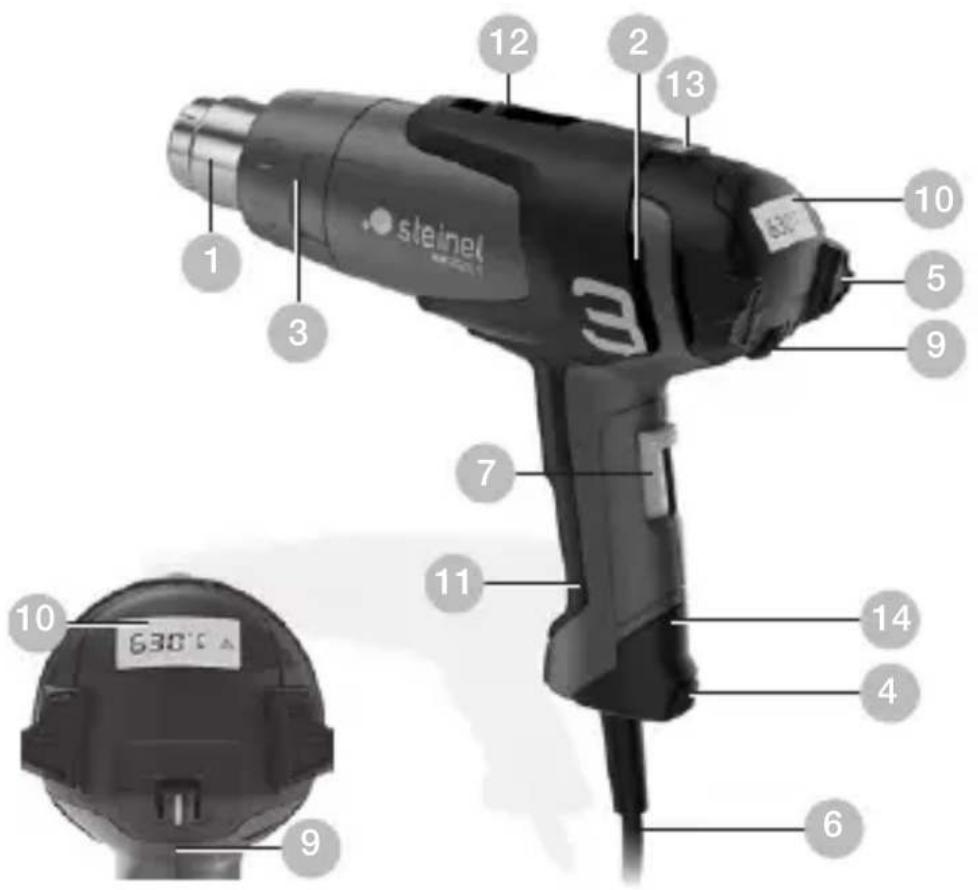

3.3 HM 2020 E

1 Izpihalna cev iz legiranega jekla
2 Odprtina za dovod zraka z mrežico za preprečevanje pred vdiranjem tujkov
3 Snemljiva zašcitna (za težko dostopna mesta)
4 Mehko podnožje
5 Mehka kapica za preprečevanje nagibanja in zdrsa pri uporabi na mestu
6 Trpezen gumijasti kabel
7 Stopenjsko stikalo za nastavitev količine zraka (2-stopenjsko/3-stopenjsko)
9 Tipka za nastavitev temperature
10 Nadzor temperature po LCD-zaslonu
11 Prijeten mehek ročaj
12 Obešalo
13 Prikaz preostale toplote (samo za HM 2020 E)
14 Omrežni kabel, zamenljiv (samo za HM 2020 E)

Dodatki

1 Soba s sirokim curkom 50~mm
2 Soba s sirokim curkom 75mm
3 Sevalna soba 50~mm
4 Sevalna soba 75mm
5 Komplet strgal za barvo
6 Odbojna soba
7 Kontakt za stiskanje 0,5 - 1,5, 1,5 - 2,5, 0,1 - 0,5 4,0 - 6,0
8 Skrncne cevi 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Komplet skrncnih cevi 3-delni
9 Odbojna šoba za spajkanje
10 Reducirna soba 14mm^
11 Reducirna soba 9mm^
12 Fini filter za prah
13 HL-Scan
14 Šoba s širokimi zarezami
15 Pritisni valjcek
16 Varilna Žica iz umetne mase*

Trdi PVC, HDPE, PP, ABS

17 Varilni nastavek*

• samo za HM 1920 E in HM 2020 E

Za vašo varnost:

Naprave so opremljene s termozašcito:

1. Izklop termozašcite izklopi gretje, ce je izstop zraka iz izpustne odprtine premočno oviran (zastoj toplote). Puhalo kljub temu deluje naprej. Na załonu vas na to opozori opozorilni trikotnik za izklop.

Ko je izpustna odprtina spel prosta, se gretje po kratkemČasu spel samo vklopi. Opozorilni trikotnik potem nazaslonuugasne. Termozašcitni izklop se lahko odzove tudipo izklopu naprave, zato lahko pri ponovnem vklopu traja dlje kot obicajno, da je ponovno dosežena temperatura na izpustni odprtini. (samo za HM 2020 E)

1. Termostikalo pri preobremenitvi napravo v celoti izklopi.

Prikaz preostale toplate (samo HM 2020 E)

Prikaz preostale toplate je namenjen opticnemu opozorilu za preprecevanje poškodb ob neposrednem stiku koze z vročo izpustno cevjo. Prikaz preostale toplate deluje tudi, ko je omrežni kabel izvlečen.

Od delovanja 90 sekund je prikaz pripravljen na delovanje in utripa, dokler temperatura na izpustni cevi ob temperaturi okolice ne pade na manj kot 60^ .

Če naprava dela manj kot 90 sekund, prikaz preostale toplote ni aktiven. V vsakem primeru je odgovoren uporabnik, ki mora biti pri vsakem delu s puhali vročega zraka previden.

4. Uvedba v obratovanje

Upostevajte: Razdalja do obdelovanca je odvisna od materiala in predvidenega načina obdelave. Zaradi količine zraka in temperature izvedite najprej preizkus! S šobami, ki jih lahko pritrdite na pistolo (šobe so del pribora, glejte ovitek), lahko natančno kontrolirate tok vročega zraka. Ravnajte previdno pri menjavi vročih šob! Kadar pistolo na topel zrak uporabljate v samostojecem položaju, poskrbite, da stoji na stabilnem, Čistem mestu.

HM 1620 S

Napravo vklopite in izklopite s stopenjskim stikalom na hrbtni strani ročaja. Količino zraka in temperaturo lahkonastavite v 2 stopnjah. Na stopnji 1 se doseže 300 °C pri količini zraka 240 l/min, na stopnji 2 pa 500 °C pri 450 l/min. Ta naprava je predvidena izključno za domačo rabo.

HM 1920 E

Napravo vklopite in izklopite s stopenjskim stikalom na hrbtni strani ročaja. Poleg tristopenjske regulacije števila vrtljajev oz. količine zraka (stopnja 1 je stopnja hladnega zraka z 80^ ) se lahko nastavi temperatura brezstopenjsko v korakih 2 in 3 in v območju od 80^ - 600^ preko nastavljalna nega kolesa. Števila, pri Kazana na nastavljalnem kolesu od 1 - 9 sluzijo pri tem za orientacijo. "1" pomeni 80^ , pri "9" se doseže najvisja temperatura 600^ . Količina zraka se spreminja v treh stopnjah z 150/150-300/300-500 l/min. Zašcitno cev je mogoće sneti preko bajonetnega zapirala.

HM 2020 E

Napravo vklopite in izklopite s stopenjskim stikalom na hrbtni strani ročaja. Poleg tristopenjske regulacije števila vrtljajev oz. količine zraka s stikalom se lahko nastavi temperatura brezstopenjsko v korakih 2 in 3 in v območju od 80 °C do 630 °C s previsno tipko. Ciljno temperaturo lahko povíšate v korakih po 10 °C s pritiskanjem v desno stran "+" na previsni tipki ali znižate s pritiskanjem v levo

stran "-" na previsni tipki. Kratkocasen pritisk na previsno tipko povisa ali zniža ciljno temperaturo enkratno za 10 ^ C . Pritisk na tipko za dljeČasa povisa ali zniža temperaturo še naprej v korakih po 10^ C , dokler previsna tipke ne spustite ali dokler niŽe nastavljenaminimalna ali maksimalna temperatura. NastavljenaŽelena temperatura je na zaslonu vidna 3 sekunde, nato pa se med nižanjem ali višanjem temperature prikaže dejanska temperatura na izpihovalni cevi. V tem obdobju znak ^ C / ^ F utripa. Takoj, ko je doseženaŽelena temperatura, se ta znak prikaže na zaslonu za stalno. V pihalni stopnji 1 znaša temperatura 80^ C . Pri menjavi od pihalne stopnje 2 ali 3 z višjimi temperatura mi k pihalni stopnji 1 traja kratekČas, da se naprava ohladina 80^ C . Med ohlajevanjem je na LCD-zaslonu prikazana dejanska temperatura na izhodu iz šobe. Po izklopu napravce ostane zadnja nastavljena vrednost ohranjena. Zašcitno cev je mogoče sneti preko bajonetnega zapirala.

Menjava kabla (samo HM 2020 E)

Če je omrežni kabel poskodovan, ga je mogoće brez težav zamenjati brez odpiranja ohišja:

4.1

Pomembno! Napravo odklopite od el. omrežja.

1. Vijak odpustite D in snemitePokrov A.
2. Odpustite vlečno razbremenitev B.
3. Odpustite omrežne sponke c.
4. Izvlecite kabel E
5. Vstavite nov kabel in ga v obratnem vrstnem redu

(1. privijačite omrežne sponke itd.) ponovno pritrdite.

5. Aplikacije

V nadaljevanju vam predstavljamo nekaj aplikacij za pihal-nike vročega zraka STEINEL.

5.1 HM 2020 E

Odstranjevanje barve: barvo zmehcajte in jo nato z lopatico in strgalom na cist naacin odstranite.

Kabel za krčenje potisnite preko mesta, ki gaŽelite izolirati, in ga ogrejte z vročim zrakom. Pri tem se bo kabel skrčil za 50% svojega premera, da bo takо nestal tesen spoj. Posebno hitro in enakomerno krčenje je mogоće izvesti z reflektorsko šobo. Tesnjenje in stabilizacija kabelskih mostićev, izolacija spajkanih mest, združevanje kabelskih vrvi, oplašćevanje lestenčnih spojk.

5.2 HM 1920 E

Oblikovanje PVC: Plošće, cevi ali smučarske Čevlje je mogoće z vroćim zrakom zmeḥčati in jih oblikovati.

Priziganje Žara: V trenutku prične oglje za Žar Žareti, Čakanje odpade.

Odtajanje: Vodi za vodo, zamrznjene ključavnice, stopnice. Pazljivo odtajanje in sušenje hkrati v enam delovnem koraku.

Mehko spajkanje: Najprej očistite kovinske dele, ki jih nameravate povezati, nato mesto spajkanja ogrejte z vročim zrakom in dodajaježico za spajkanje. Pri spajkanju uporabite talilo za preprečitev nastajanja oksida aliŽico za spajkanje zžilo s talilom.

5.3 HM 1620 S

Varjenje in oblikovanje umetnih mas: Vsi deli, ki jih boste varili, morajo biti iz enake umetne mase. Uporabite ustrezno varilnoŽico.

Varjenje folije: Folije položite eno preko druge in jih zvarite. Vroci zrak usmerite s šobo z režo pod zgornjo folijo, nato pritisnite s pritisnim valjem obe foliji trdno skupaj. Dodatna možnost: popravljanje šotorskih krila iz PVC-ja s prekrivnim varjenjem s šobo z režo.

Pomoc za izbiro pravilne varilneŽice pri varjenju umetnih mas

Material / Načini uporabe / Razpoznavne značilnosti

• Trdi PVC / Cevi, fittingi, plošće, gradbeni profili, tehnici na kalupi 300 °C temperatura varjenja / Zogleni v plamenu, oster vonj, ropotajoc zvok

• Trdi PE (HDPE) polietilen / Kadi, košare, kanistri, izolacijski material, cevi 300 °C temperatura varjenja / Svetel rumen plamen, kapljice gorijo naprej, vonj pougasnjeni sveči; ropotajoc zvok

• PP polipropilen / Odtočne cevi HT, kalupi sedišč, embalža, deli za vozila 250 °C temperatura varjenja / Svetel plamen z modrim jestrom, kapljice gorijo šenaprej, oster vonj; ropotajoc zvok

• ABS / Deli za vozila, ohišja naprav, kovčki, 350 °C temperatura varjenja / Črn, kosmičast ogenj, sladkoben vonj; ropotajoc zvok

6. Odstranjevanje

Elektricne aparate, opremo in embalažo je treba oddati v okolju prijazno ponovno predelavo.

Elektricnih aparatov ne odstranjujte s hišnimi oppadki!

Samo za države Članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih elektrichnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je elektrichne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

Podjetje STEINEL GmbH izjavlja, da je pihalnik HM 1620 S, HM 1920 E in. HM 2020 E skladen z Direktivo 2006/42/ ES Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem splenetnem naslovu: www.steinel.de

8. Garancija proizvajalca

Ta proizvod podjetja je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter koncno podvrzen nakljuci kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poskodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prislo zaradi nepravilne uporabe ali vzdhrževanja. Nadaljnje poskodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da posljete nerazstavljeno napravos katkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne sluzbe.

Servis za popravila: Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z našim servisnim obratom glede popravila.

9. Tehnični podatki

HM 1620 S

• Omrežni priključek: 220 - 230 V, 50/60 Hz
  -Moč: 1.600 W
• Stopnja / Količina zraka / Temperatura:

1 / 240 l/ min / 300 °C
2 / 450 l/ min / 500 ℃
- Prikaz preostale toplate: ne
-Razred zašcite: //
- Toplotna varovalka: da
- Nivo emisij zvočnega tlaka: ≤ 70 dB (A)
- Skupna vrednost nihanja: ≤ 2,5 m / s^2 / K = 0,08 m / s^2
- Teža: 0,670 kg

HM 1920 E

• Omrežni priključek: 220 - 230 V, 50/60 Hz
  -Moč: 2.000 W
• Stopnja / Količina zraka / Temperatura:

1 / 150 l/ min / 80 ℃

2 / 150- 300 l/ min / 80- 600 ℃

3/300-500l/min

• Nastavitev temperature: brezstopenjsko v 9 korakih na nastavno kolo

• Prikaz preostale toplate: ne
  -Razred zaščite: //

• Toplotna varovalka: da
• Nivo emisij zvočnega tlaka: ≤ 70 dB (A)
• Skupna vrednost nihanja: ≤ 2,5m / s^2 I K = 0,04m / s^2
• Teža: 0,840 kg

HM 2020 E

• Omrežni priključek: 220 - 230 V, 50/60 Hz
  -Moč: 2.200 W
• Stopnja / Količina zraka / Temperatura:

1 / 150 l / min / 80 °C
2 / 150-300l/ min / 80-630 ℃
3/300-500l/min
- Nastavitev temperature: brezstopenjsko v korakih po 10 °C na tipko
- Prikaz temperature: LCD-zaslon
- Prikaz preostale toplate: da
-Razred zaščite: //
- Izklop termozašcite: da
-Toplotna varovalka: da
- Nivo emisij zvočnega tlaka: ≤ 70 dB (A)
- Skupna vrednost nihanja: ≤ 2,5m / s^2 I K = 0,04m / s^2
- Teža: 0,880 ~kg
