KASUTUSJUHEND HM 2020 E STEINEL

1. Käesoleva dokumendi kohta 422
2. Üldised ohutusjuhised 422
3. Seadme elemendid 425
4. Käivitamine 430
5. Rakendused 433
6. Utiliseerimine 437
7. Vastavusdeklaratssoon 437
8. Tootja garantii 438
9. Tehnilised andmed 439

1. Käesoleva dokumendi kohta

• Autoriöigusega kaitstud. Järeltrükk, ka väljavöttliselelt, ainult meie nõusolekul.
• Őgus muudatusteks tehnilise tāiustamise eesmārgil reserveeritud.

Hoiatus ohtude eest!

Hoiatus keskkonnamõjudest tulenevate ohtude eest!

Hoiatus murgaiste gaaside ja suttimisohu eest!

Hoiatus vooluga seotud ohtude eest!

2. Üldised ohutusjuhised

Juhend sisaldab olulist teavet seadme turvaliseks kasutamiseks. Eriti juhitakse tahelepanu voimalikele ohtudele. Mittejargimine voib kaasa tuua surma voi rasked vigastused.

Lugege juhendit hoolikalt.
- Järgige ohutusjuhiseid.
- Hoidke kattesaadvas kohas.

Elektrööristade kasutamisel tuleb järgida järgmisi pöhilisi ohutusmeetmeid, et kaitsta elektröögi, vigastusohu ja tulekahju eest.

Kui seadet ei käsitseta ettevaatlikult, vöib tekkida tulekahju vöi inimesed vöivad saada vigastada. Kontrollige seadme kahjustusi (vörguühenduskaabel, korpus jne) enne kasutuselevötmist ja arge kasutage seadet, kui see on kahjustatud. Arge kasutage seadet järevalveta. Laste üle tuletb teostada järevalvet, et nad ei mangiks seadmega.

Esialgne kasutuselevötmine

Esimesel kasutamisel võib tekkida veidi suitsu. Suitsupohjustavad sideained, mis vabaneval küttekeha isolatsioonifooliumist kuumuse mojul esimese kasutuskorra ajal. Seade tuleb asetada alusele, et suitsu saaks kiaresti valjuda. Tööruum peaks olema esimese kasutamise ajal Hästi ventileeritud. Välja eralduv suits ei ole kahjulik!

Hoiatus keskkonnamōjudest tulenevate ohtude eest!

• Arge pange elektrilisi toöriistu vihmarette. Arge kasutage elektritöoriistu niiskes või niiskes või marjas keskkonnas.
• Olge ettevaatlik, kui kasutate seadmeid tuleohtlike materjalide laheduses.
• Arge sihtige pikka aega ühte ja samasse kohta.
• Mitte kasutada plahvatusohtlikus keskkonnas.
• Soojus võib kanduda kaetud põlevatele materjalidele.

Hoiatus vooluga seotud ohtude eest!

Vältridge keha kokkupuudet maandatud osadega, nt torud, radiaatorid, pliidid, külmikud.
- Arge jätke seadet selle toötamise ajal järevalveta.

Hoidke omatööristuturvaliselt.

• Pärast kasutamist asetage seade seisvale pinnale ja laske sellel jahtuda, enne kui pakiteSELLA.

• Kasutamata toöriistu tuleb hoida kuivas, lukustatud ruumislastele kattesaamatus kohas.

• Seda seadet võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vahrenenud füusilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised, kui nad on saanud järevalvet või juhendamist seadme ohutu kasutamise kohta ja moistavad sollega kaasnevaid ohte.

• Lapsed ei tohi seadmega mängida.
• Puhastamist ja hooldust ei tohi teostada lapsed ilma järevalveta.

Ärge koormake omä tööristu üle!

• Te toötate paremini ja ohutumalt kindlaksmääratud toövõi me vahemikus.
• Arge kandke toöriista kaablist ja arge kasutage seda pistiku pistikupesast valjatombamiseks.
• Kaitske kaablit kuumuse, öli ja teravate servade eest.
• Veenduge alati, et väljalasketoru ei oleks kunagi täielikult kaetud või suletud, isegi kui pihusti on paigaldatud.
  Vastasel juhul vioib see pohjustada kutteseadme voimootori kahjustusi.

Hoiatus murgaiste gaaside ja suttimisohu eest!

• Teie enda ohutuse tagamiseks kasutage ainult neid tarvikuid ja lisaseadmeid, mis on ette nähtud kasutusju-hendis vöi mida on soovitatud vöi ette nähtud toöriista tootja poolt.
• Muude kui kasutusjuhendis või kataloogis soovitatud tõöristade või tarvikute kasutamine võib põhjustada teile kehavigastuse ohtu.

Remont ainult kvalifitseeritud elektriku poolt

• See elektriline toöriist vastab asjakohastele ohutusnõuetele.
• Remonti võib teostada ainult kvalitseeritud elektrik, vastasel juhul võib juhtuda onnetus.

3. Seadme elemendid

3.1 HM 1620 S

1 Roostevabast terasest valjapuhketoru
2 Vorestikuga ohu sisselase hoib voorkehad eemal
6 Koformatav kummikaabel
7 Astmelülti öhukoguse seadistamiseks (2-astmeline/3-astmeline)

3.2 HM 1920 E

1 Roostevabast terasest valjapuhketoru
2 Vorestikuga ohu sisselase hoiab võrkehad eemal
3 Aravöetav kaitsetoru (raskesti ligipäasetavate kohtade jaoks)
4 Pehme seisujalg
5 Pehme kübar ümberkukkumis- ja libisemiskindlaks statsionaarseks toökasutuseks
6 Koformatav kummikaabel
7 Astmelülti öhukoguse seadistamiseks (2-astmeline/3-astmeline)
8 Seaderatas temperatuuri seadistamiseks
11 Meeldiv pehme käepide
12 Riputi

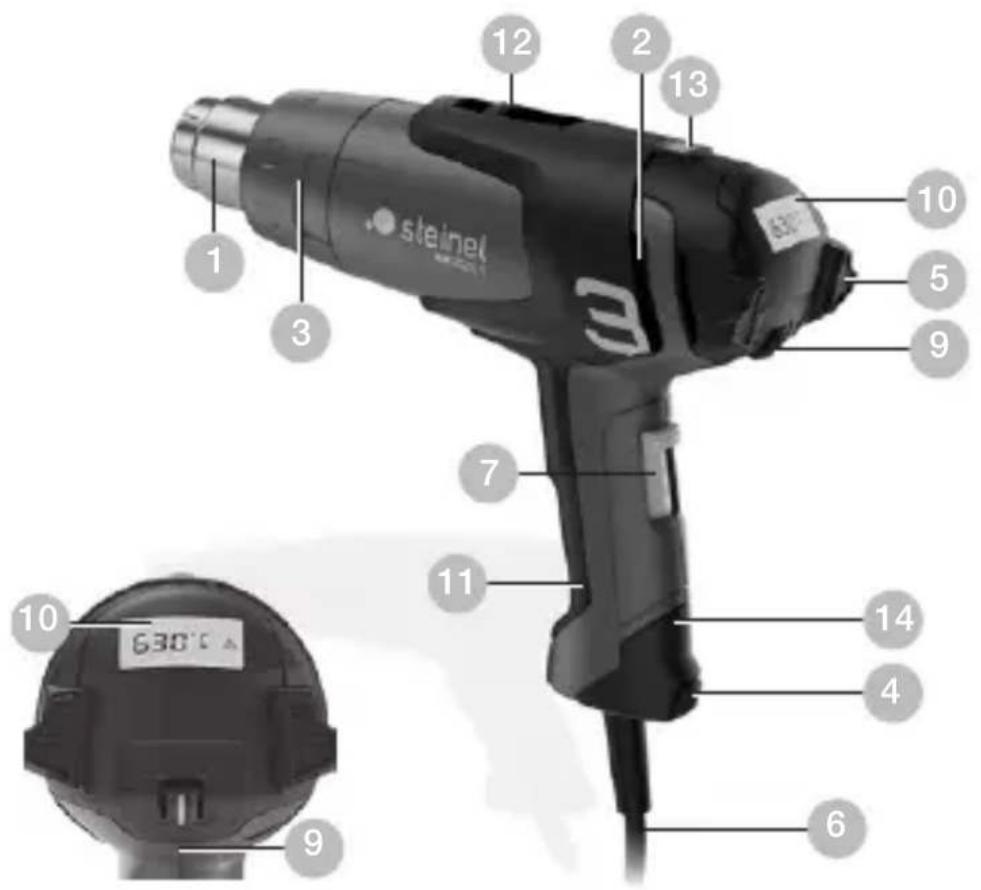

3.3 HM 2020 E

1 Roostevabast terasest valjapuhketoru
2 Vorestikuga ohu sisselase hoib voorkehad eemal
3 Aravöetav kaitsetoru (raskesti ligipäasetavate kohtade jaoks)
4 Pehme seisujalg
5 Pehme kübar ümberkukkumis- ja libisemiskindlaks statsionaarseks toökasutuseks
6 Koformatav kummikaabel
7 Astmeluliti ohukoguse seadistamiseks (2-astmeline/3-astmeline)
9 Klahv temperatuuri seadistamiseks
10 Temperatuuri järevalve LCD-näidikuga
11 Meeldiv pehme käepide
12 Riputi
13 Jäakkuumuse näidik (ainult HM 2020 E)
14 Vahetatav vorgukaabel (ainult HM 2020 E)

Tarvikud

1 Lai kiirgusduus 50 mm
2 Lai kiirgusduus 75 mm
3 Kiirgusduus 50 mm
4 Kiirgusduus 75 mm
5 Värvikaabitsate komplekt
6
7 Krimpimisliitmikud 0,5-1,5, 1,5-2,5, 0,1-0,5, 4,0-6,0
8 Kahandvoolikud 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Kahandvoolikute komplekt, 3-osaline
9 Jootmise reflektordüus
10 Ahendusduus 14 mm*
11 Ahendusduus 9 mm*
12 Peentolmufilter
13 HL-Scan
14Lailohikduus*
15 Surverull
16 Plastmassi keevitustraat Kōva PVC: HDPE, PP, ABS
17 Keevitusking*

• ainult HM 1920 E ja HM 2020 E

Teie ohutuse huvides:

Seadmed on varustatud termokaitsmega::

1. Üks termokaitsme-väljalūlitus lūlitab kūttesüsteemi välja, kui ðhu väljumist väljapuhkeavast liiga tugevasti takistatakse (soojuspais). Puhur toötab siiski edasi. Displeil viidatakse väljalūlitusele ohukolmnurgaga.

Kui väljapuhkeava on jalle vaba, siis lülitub küttesüsteem lühikese aja moödudes jalle iseseisvalt juurde. Seejärel kustub ohukolmnurk displeelt. Termokaitsme-väljalulitus voib rakenduda ka pärast seadme väljalulitamist nii, et pärast uesti sisselulitamist voib kesta harilikust kauem, kuni väljapuhkeaval saavutatakse vastav temperatuur. (ainult HM 2020 E)

1. Termokaitse lulitab seadme ülekoormamisel taiilikult valja.

Jäakkuumuse näidik on ette nähtud optilise hoitusjuhisena, et välida naha vahetul kokkupuutel kuuma väljapuhketoruga tekkivaid vigastusi. Jäakkuumuse näidik talitleb kavaljatömmatud vörgukaabli korral!

90-sekundilise käituse järel on näidik talitlusvoimeline ja vilgub senikaua, kuni väljapuhketoru temperatuur on ruumtemperatuuril langenud alla 60^ langenud. Kui seadet käitati vähem kui 90 sekundit, siis pole jäakkuumuse näidik aktiivne. Vastutus lasub igal juhul kasutajal, sest kuumaohupuhuritega umberkämisel tuleb olla alati ettevaatlik.

4. Käivitamine

Palun pidage silmas: Kaugus toödeldavast objektist lahtub materjalist ja ettekavatsetavast toötlemisviisist. Tehke alati esmalt öhukoguse ja temperatuuri test! Tarvikutena saadaval olevate pealepistetavate Düüsidega (vt tarvikute lehekülge ümbrikus) saab kuuma öhku punkti- vöi pinnatäpsusega juhtida. Ettevaatust kuumade Düüside vahetamisel! Kui kasutate kuumaohupuhurit statsionaarseadmena, siis poörake tāhelepanu stabiilsele, libisemiskindlale.SEISULE ja puhtale aluspinnale.

HM 1620 S

Seadet lulitatakse sisse ja valja käepideme tagaküljel asuva astmelülitiga. Öhukogust ja temperatuuri saab seadistada 2-s astmes. Astmel 1 saavutatakse 300^ Öhukogusel 240 l/min, astmel 2 on selleks 500^ tootlikkusel 450 l/min. Antud seade on ette nähtud eranditult kodukasutuseks.

HM 1920 E

Seadet lülitatakse sisse ja välja käepideme tagaküljel asuva astmelülitiga. Peale poörete/ðhukoguse kolmeastmelse reguleerimise (aste 1 on kulmaðhuaste 80^ ) on voimalik astmetel 2 ja 3 temperatuuri vahemikus 80^ - 600^ seaderatta kaudu sujuvalt seadistada. Seaderattal näidatavad numbrid 1-9 on ette nàhtud orienteerumiseks. «1« tähendab 80^ , «9« juures saavutatakse maksimaalne temperatuur 600^ . Óhukogus varieerub kolmes astmes 150/150-300/300-500 l/min. Kaitsetoru saab bajonett-sulguri abil maha vötta.

HM 2020 E

Seadet lulitatakse sisse ja valja käepideme tagakuljel asuva astmelulitiga. Peale poorete/ðhukoguse kolmeastmelse reguleerimise luliti kaudu on voimalik astmetel 2 ja 3 temperatuuri vahemikus 80^ kuni 630^ nookurluliti kaudu sujuvalt seadistada.

Sihttemperatuuri saab 10^ astmetena kippklahvi paremale küljele, + " vajutades tõsta voi kippklahvi vasakule küljele, - " vajutades langetada. Kippklahvi lühiajine vajutamine tõstab voi langetab sihttemperatuuri ühekordsalt 10^ vörra. Klahvi pikemaajaline vajutamine tõstab voi langetab temperatuuri jooksvalt 10^ sammudena, kuni kippklahv lastakse lahti voi on seadistatud minimaalne voi maksimaalne temperatuur. Seadistatud nimtemperatuur on 3 sekundit displeil nahtav, seejärel näidataksetemperatureu rlangetamise voi tõstmise ajal valjapuhketorul tegelikult valitsevat temperatuuri. Selle ajahemiku vältel ^ C / ^ F -mark vilgub. Kui nimtemperatuur on saavutatud, siis ilmub anteud mark kohe konstantsalt displeile. Puhuriastmel 1 on temperatuur 80^ . Körgemate temperatuuridega puhuriastmetelt 2 voi 3 puhuriastmele 1 ümberlulitamisel kulub veidi aega, kuni seade on 80^ peale maha jah-tunud. Mahajahtumise ajal näidatakse LCD-näidikul düusi valjundis valitsevat tegelikku temperatuuri. Pärast seadme valjalulitamist sälib viimati seadistatud vaärtus. Kaitsetoru saab bajonettsulguri kaudu maha vötta.

Kui vorgukaabel on kahjustatud, siis saab selle korpust avamata probleemideta valja vahetada:

4.1

Tähtis! Lahutage seade vörgust.

1. Vabastage kruvi ja tommake kattekubar maha A
2. Vabastage tombetokis B
3. Vabastage vorguklemmid
4. Tömmake kaabel e valja.
5. Pange uus kaabel sisse ja kinnitage taas vastupidises järjekorras (1. Keerake vörguklemmid kinni jne).

5. Rakendused

Värvi eemaldamine: Värv kuumutatakse pehmeks ja selle saab spaatli või kaubitsaga puhtalt eemaldada.

Kaabli kahandamine: Kahandvoolik lukatakse isoleeritava koha peale ja soojendatakse kuuma öhuga. Seeläbi kahaneb voolik u 50% omåländimödust ja hoolitseb tiheda ühenduse eest. Eriti kiire ja ühtlane kokkutombumine saa-vutatakse reflektordüusidega. Kaablimurrete tihendamine ja stabiliseerimine, jootekohtade isoleerimine, kaabliharude kokkuliitmine, ridaklemmide välne vooderdamine.

5.2 HM 1920 E

PVC vormimine: Plaadid, torud voi kujudetailid muutuvad kuuma ohuga pehmeks ning vormitavaks.

Grilli suütamine: Grillsusi hõogub silmapilksalt; ootamine pole vajalik.

Ulessulatamine: Veetorustikud, kulmunud ukselukud, trepiastmed. Säästlik ülessulatamine ja kuivatamine ühe toökäiguga.

Pehmejootmine: Puhastage esmalt liidetavad metalldetailid, soojendage jootekohta kuuma ohuga ning andke jootetraati peale. Kasutage jootmisel oksiidi moodustumise vältimiseks rabbustit voi rabustisoonega jootetraati.

5.3 HM 1620 S

Plastmassi keevitamine ja vuukimine: Koik detailid, mistuleb kokku keevitada, peavad koosnema samast plast-massist. Kasutage vastavat keevitustraati.

Kile keevitamine: Kiled asetatakse üksteise peale ja kee-vitatakse kokku. Kuum öhk juhitakse löhikduusiga ülemise kile alla ja seejärel pressitakse molemad kiled surverulliga tugevasti kokku.

Samuti voimalik: PVC-st telgiseinte remontimine löhikduusiga ülestikku keevitades.

Oige keevtustraadi valimisabi plastmassi keevitamisel

Material / Kasutusviisid / Tuvastamistunnused

• Kōva PVC / Torud, fittingud, plaadid, ehitusprofilid, tehnilised kujudetailid 300^ C keevtustemperatur / Söestub leegis, terav lohn; körisev kōla
  PE kōva (HDPE) polüetüleen / Vannid, korvid, kanistrid, isolatsioonmaterjalid, torud 300 °C keevitustemperatuur / Helekollane leek, tilgad põlevad edasi, lõhnab kusteuva kūnla järele; körisev kōla

• PP Polüpropüleen / HT aravooolutorud, istmekestad, pakendid, söidukite detailid 250 °C keevtustemperatuur / Sinise Südamikuga hele leek, tilgad põlevad edasi, terav lõhn; körisev kõla

• ABS / Söidukite detailid, seadmete korpused, kohvrid 350 °C keevitustemperatuur / Must, helvestega suits, magusapoolne lõhn; körisev kõla

6. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Arge visake elektriseadmeid olmejätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektronikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises öiguses tuleb kasutuskölmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

7. Vastavusdeklaratsoon

STEINEL GmbH deklareerib käesolevaga, et kuumaohupuhur HM 1620 S, HM 1920 E ja HM 2020 E vastab direktii-vile 2006/42/EÜ. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel Interneti-a adressil: www.steinel.de

8. Tootja garantii

Steineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel labinud pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiaeg on 36 kuud ja see algab tarbjale toote ostmise paëvast. Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osaden ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võremetele põhjustatud järgkahjud on valistatud.Garantiinouet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupaëv ja muüja tempel) ja korralikult pakituna vastavasse teeninduspunktti.

Remonditeenus: Pärast garantiiaja loppu voi puuduste korral, millele garantii ei kehti, kusige parandamisvoimaluste kohta lahimast teenindusjaamast jarele.

9. Tehnilised andmed

HM 1620 S

• Vörguühendus: 220 - 230 V, 50/60 Hz
• Voimsus: 1.600 W
• Aste / ðhu hulk / Temperatuur:

1 / 240 l/ min / 300 °C
2 / 450 l/ min / 500 ℃
- Jäakkuumuse näidik: ei
- Kaitseklass: //
-Termokaitse:
- Emissionheliirohutase: ≤ 70 dB (A)
- Vibratsiooni koguvärtus: ≤ 2,5 m/s² / K = 0,08 m/s²
- Kaal: 0,670 ~kg

HM 1920 E

• Vörguühendus: 220 - 230 V, 50/60 Hz
• Voimsus: 2.000 W
• Aste / ðhu hulk / Temperatuur::

1 / 150 l/ min / 80 °C

2 / 150- 300l/ min / 80- 600 ℃

• Temperatuuri seadistamine:

3/300-500l/min

sujuvalt 9 sammudena seaderattaga

• Jäakkuumuse näidik: ei
  -Kaitseklass: //
  -Termokaitse:
• Emissionhelirohutase: ≤ 70 dB (A)
• Vibratsiooni koguvärtus: ≤ 2,5m / s^2 I K = 0,04m / s^2
• Kaal: 0,840 ~kg

HM 2020 E

• Vörguühendus: 220 - 230 ~V, 50 / 60 ~Hz
• Voimsus: 2.200 W
• Aste / ûhu hulk / Temperatuur:

1 / 150 l / min / 80 °C

2/150-300l/min/80-630℃
3/300-500l/min

• Temperatuuri seadistamine: sujuvalt 10^ C sammudena klahvidega
• Temperatuarinäidik: LCD-displei
• Jäakkuumuse näidik: jah
  -Kaitseklass: //
  -Termokaitsme-valjalulitus:
  -Termokaitse:
• Emissioonhelirohutase: ≤ 70 ~dB (A)
• Vibratsiooni koguvärtus: ≤ 2,5m / s^2 I K = 0,04m / s^2
• Kaal: 0,880 ~kg
