1. Об этом документе 317
2. Описание устройства 321
3. Предполагаемое использование 322
4. Ввод в эксплуатацию 323
5. Приложения 324
6. Утилизация 326
7. Сертификат соответствия 326
8. Гарантия производителя 327
9. Технические данные 328

1. Об этом документе

– Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия.

– Мы сохраняем за собой право на изменения, которые служат техническому прогрессу.

Предупреждение об опасностях!

Предупреждение об опасностях, связанных с воздействием окружающей среды!

Предупреждение о токсичных газах и риске воспламенения!

Предупреждение об опасностях из-за удара электрическим током!

2. Общие указания по технике безопасности

Опасность из-за несоблюдения инструкции по эксплуатации!

Данная инструкция содержит важную информацию для безопасного обращения с изделием. На возможные опасности даются особые указания. Несоблюдение может приводить к летальному исходу или тяжелым травмам.

• Тщательно прочесть инструкцию.
• Соблюдать указания по технике безопасности.
  • Хранить в доступном месте.

При использовании электроинструментов необходимо соблюдать следующие основные меры безопасности для защиты от поражения электрическим током, риска травм и возгорания.

При неосторожном обращении с прибором может возникнуть пожар или пострадать человек. Перед вводом в эксплуатацию проверьте прибор на наличие повреждений (сетевой кабель, корпус и т.д.) и не включайте прибор, если он поврежден. Не пользуйтесь прибором без присмотра. Дети должны находиться под присмотром, чтобы они не играли с прибором.

Первоначальный ввод в эксплуатацию

При первом использовании может выделяться некоторое количество дыма. Причиной дыма являются связующие вещества, которые выделяются из изоляционной пленки нагревателя под воздействием тепла во время первого использования. Чтобы дым быстро выходил, прибор следует поставить на подставку. Во время первого использования рабочая зона должна хорошо проветриваться. Выделяемый дым не является вредным!

Предупреждение об опасностях, связанных с воздействием окружающей среды!

• Не подвергайте электроинструменты воздействию дождя. Не используйте электроинструменты в сыром или влажном помещении.
• Соблюдайте осторожность при использовании приборов вблизи легковоспламеняющихся материалов.
• Не прицеливайтесь в одну и ту же точку в течение длительного времени.
• Не используйте в присутствии взрывоопасной атмосферы.
• Тепло может передаваться горючим материалам, которые накрыты.

Предупреждение об опасностях из-за удара электрическим током!

- Избегайте контакта тела с заземленными частями, например, трубами, радиаторами, плитами, холодильниками.

- Не оставляйте прибор без присмотра во время его работы.

Надежно храните инструменты.

• После использования поставьте прибор на стоячую поверхность и дайте ему остыть, прежде чем убирать его.
• Неиспользуемые инструменты должны храниться в сухом, закрытом помещении, недоступном для детей.
• Данным прибором могут пользоваться дети в возрасте от 8 лет и старше, а также лица с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом и знаниями, если они получили надзор или инструктаж по безопасному использованию прибора и понимают связанные с ним опасности.
  • Дети не должны играть с прибором.
• Чистка и техническое обслуживание не должны проводиться детьми без присмотра.

Условия охраны труда и техники безопасности и средства индивидуальной защиты

Остерегайтесь падающих приборов и предметов!

Следите за тем, чтобы люди не пострадали от падающих приборов или предметов.

• Носите средства индивидуальной защиты.

- В зависимости от области применения используйте защитные перчатки, средства защиты глаз и/или органов дыхания.

Предупреждение о токсичных газах и риске воспламенения!

- Для обеспечения собственной безопасности используйте только те принадлежности и приспособления, которые указаны в инструкции по эксплуатации, рекомендованы или указаны производителем инструмента.

- Использование инструментов или принадлежностей, отличных от рекомендованных в инструкции по эксплуатации или в каталоге, может представлять опасность получения травм.

Ремонт должен выполнять только квалифицированный электрик

• Этот электроинструмент соответствует действующим нормам безопасности.
• Ремонт может выполняться только квалифицированным электриком, в противном случае возможен несчастный случай с оператором.

3. Описание устройства

3.1

1 4 3 2 steinel NMM SKX 6 7 5

1 Стальное выходное сопло
2 Воздухозаборник
3 Ползунковый переключатель для режимов ВКЛ. / ВЫКЛ.
4 Петли для подвешивания
5 Резиновый кабель
6 Светодиодный светильник для освещения рабочей зоны
7 Опора

Аксессуары

3.2

A

1 Редукционная насадка 7 мм
2 Редукционная насадка с защитным отражателем
3 Рефлекторная насадка 40 мм
4 Рефлекторная насадка 10 мм

4. Предполагаемое использование

Электроинструмент STEINEL HM Stick предназначен для формовки и сварки пластмасс, нагрева термоусадочных трубок. Он также подходит для пайки и распайки, рассоединения мест склейки. Инструмент не предназначен для того, чтобы использоваться в качестве воздушной зажигалки для твердого топлива, фена для волос или в транспортных средствах.

5. Ввод в эксплуатацию

Прибор включается и выключается ползунковым переключателем 3. Расстояние между обрабатываемым предметом и инструментом зависит от вида материала и вида обработки. Перед началом работы рекомендуется произвести тест в отношении температуры. С помощью насадок (см. перечень принадлежностей на обложке) можно регулировать подачу воздуха: точечную или по всей поверхности.

Помните при смене насадок - они горячие! При работе с термовоздуходувкой в стационарном положении, убедитесь в том, что она находится в устойчивом положении и на чистой поверхности.

Возможность подвешивания

Благодаря встроенной петле 4 прибор можно подвесить.

Внимание: макс. сила тяги = 150 Н

Светодиодный светильник

Светодиодный светильник 6 работает при включенном приборе. Наряду с освещением рабочей зоны он служит также в качестве контрольной лампы «Прибор вкл.».

6. Приложения

Термовоздуходувка идеально подходит для обработки мелких конструктивных элементов и термоусадочных трубок. Это особенно оценят конструктора моделей и электронщики.

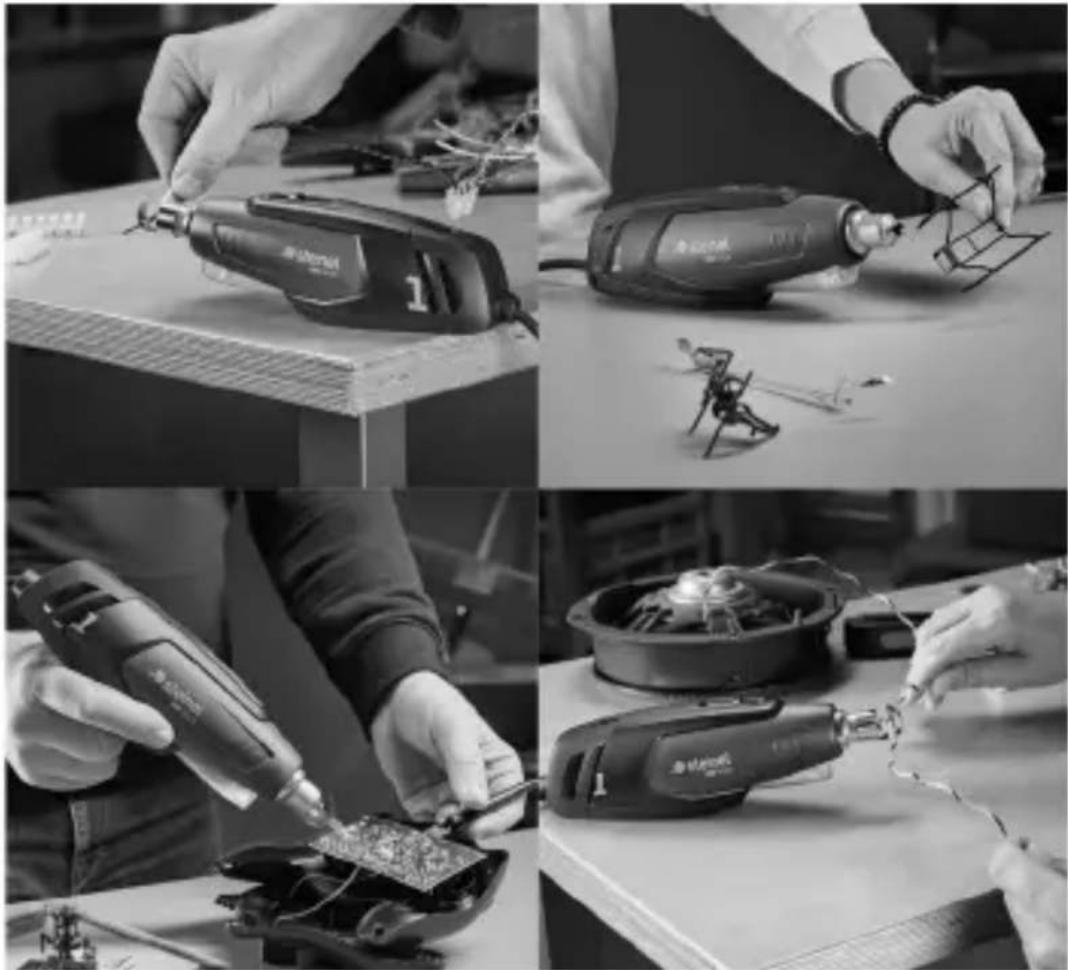

6.1

– Термоусадка соединительных элементов кабелей и проводов
– Термоусадка термоусаживающихся изделий

Формование

– Обработка пластиковых деталей, например, в моделестроении

Пайка / распайка

– Пайка SMD-элементов

- Ремонтные работы и доработка электронных SMD-элементов

Сушка

• Краски
  – Пластики

Для вашей безопасности:

– В случае перегрузки тепловое реле защиты отключает нагрев.
– Установка рефлекторной насадки.

7. Утилизация

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку.

Не выбрасывать электроприборы в бытовые отходы!

Только для стран ЕС:

Согласно действующей Европейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в национальных законодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку.

8. Сертификат соответствия

Компания STEINEL GmbH настоящим заявляет, что воздуховудука горячего воздуха HM Stick соответствует Директиве 2006/42/EC. Полный текст Декларации соответствия ЕС доступен по следующему адресу в Интернете: www.stinel.de

9. Гарантия производителя

Данное изделие производства Steinel было с особым вниманием изготовлено и испытано на работоспособность и безопасность эксплуатации соответственно действующим инструкциям, а потом подвергнуто выборочному контролю качества. Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации составляет 36 месяцев со дня продажи изделия. Фирма обязуется устранить недостатки, которые возникли вследствие дефекта материала или конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по усмотрению фирмы. Гарантийный срок эксплуатации не распространяется на повреждения и дефекты, возникшие в результате износа деталей, ненадлежащей эксплуатации и ухода. Фирма не несет ответственности за материальный ущерб третьих лиц, нанесенный в процессе эксплуатации изделия. Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской.

Ремонтный сервис: По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, обратитесь в ближайшее сервисное предприятие, чтобы получить информацию о возможности ремонта.

10. Технические данные

– Сетевое подключение: 230 – 240 В, 50 Гц

- Мощность: 350 Вт

- Температуры ^1 : 400 °C без насадки

500 °C с редукционной насадкой 7 мм (в объеме

поставки)

– Поток воздуха: макс. 100 л/мин.

– Сетевой провод: H05

- Класс защиты: //

- Уровень излучаемого звукового давления: ≤ 70 дБ(А)

- Общее значение колебаний: ≤ 2,5 м/с2 / K = 0,08 м/с2

- Bec: 0,7 кг

^1 Динамика температуры:

Расстояние от выходного сопла	Температура без сопла	Температура с соплом
20 mm	360 °C	450 °C.
30 mm	320 °C	350 °C.
40 mm	280 °C	290 °C.
50 mm	230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm	75 °C	75 °C.
