NAUDOJIMO INSTRUKCIJA HM 1920 E STEINEL

1. Apie ši dokumentą 442
2. Bendrieji saugos nurodymai 442
3. Irenginio elementai 445
4. Užsakymas 450
5. Paraiškos 453
6. Šalinimas 457
7. Atitikties deklaracija 457
8. Gamintojo garantija 458
9. Techniniai duomenys 459

1. Apie ši dokumentą

– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.
– Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Įspėjimas apie pavojus!

Įspėjimas apie pavojų dėl aplinkos poveikio!

Įspėjimas apie nuodingas dujas ir užsidegimo pavojų!

Įspėjimas apie elektros pavojų!

2. Bendrieji saugos nurodymai

Pavojus dėl naudojimo instrukcijos nesilai-kymo!

Šioje instrukcijoje pateikta saugaus elgesio su prietaisu informacija. Didžiausias dėmesys kreipiamas į galimus pavojus. Nesilaikant nurodymų galimi mirtini arba sunkūs sužalojimai.

• Kruopščiai perskaitykite instrukcija.
• Laikykitės saugos nurodymų.
  • Laikykite pasiekiamoje vietoje.

Naudojant elektrinius įrankius, būtina laikytis šių pagrindinių saugos priemonių, kad apsisaugotumėte nuo elektros smūgio, susižalojimo ir gaisro pavjoaus.

Jei su prietaisu elgiamasi neatsargiai, gali kilti gaisras arba nukentėti žmonės.

Prieš pradėdami eksploatuoti, patikrinkite, ar prietaisas nėra pažeistas (maitinimo tinklo prijungimo laidas, korpusas ir pan.), ir nenaudokite prietaiso, jei jis pažeistas. Nenaudokite prietaiso be priežiūros. Vaikus reikia prižiūrėti, kad jie nežaistų su prietaisu.

Pradinis paleidimas

Pirmą kartą naudojant gali išsiskirti šiek tiek dūmų. Dūmus sukelia rišamosios medžiagos, kurios išsiskiria iš šildytuvo izoliacinės plėvelės dėl karščio pirmojo naudojimo metu. Kad dūmai greitai pasišalintų, prietaisą reikia pastatyti ant pagrindo. Darbo vieta pirmojo naudojimo metu turi būti gerai vėdinama. Išsiskiriantys dūmai nėra kenksmingi!

Įspėjimas apie pavojų dėl aplinkos poveikio!

• Nelaikykite elektrinių įrankių po lietumi. Nenaudokite elektrinių įrankių, kai jie yra drėgni arba drėgnoje ar šlapioje aplinkoje.
• Būkite atsargūs naudodami prietaisus šalia degių medžiagų.
• Nesitaikykite i tą pačią vietą ilgą laiką.
  • Nenaudokite esant sprogiai atmosferai.
• Šiluma gali būti perduodama uždengtoms degioms medžiagoms.

Įspėjimas apie elektros pavojų!

• Venkite kūno sąlyčio su ižemintomis dalimis, pvz., vamzdžiais, radiatoriais, viryklémis, šaldytuvais.
• Nepalikite prietaiso be priežiūros, kol jis veikia.

Saugiai laikykite įrankius.

• Panaudoje prietaisą pastatykite ant pastovaus paviršiaus ir leiskite jam atvesti, prieš jį supakuodami.

• Nenaudojami įrankiai turi būti laikomi sausoje, užrakintoje, vaikams nepasiekiamoje patalpoje.

• Šj prietaisą gali naudoti vaikai nuo 8 metų ir vyresni bei asmenys su ribotomis fizinėmis, jutiminėmis ar protinėmis galimybėmis arba neturintys pakankamai patirties ir žinių, jei jie buvo prižiūrimi arba instruktuojami, kaip saugiai naudoti prietaisą, ir supranta su tuo susijusius pavojus.

• Vaikams draudžiama žaisti su prietaisu.
• Valymo ir naudotojo priežiūros darbų negali atlikti vaikai be priežiūros.

Neperkraukite savo įrankių!

• Geriau ir saugiau dirbsite nurodytame našumo diapazone.
• Nenešiokite įrankio už laido ir nenaudokite jo norėdami ištraukti kištuką iš lizdo.
• Saugokite kabelj nuo karščio, alyvos ir aštrių briaunų.
• Visada jsitikinkite, kad išleidimo vamzdis niekada nėra visiškai uždengtas arba uždarytas, net jei antgalis uždėtas.
• Priešingu atveju gali būti pažeistas šildytuvas arba variklis.

Įspėjimas apie nuodingas dujas ir užsidegimo pavojų!

• Saugumo sumetimais naudokite tik tuos priedus ir ant-galius, kurie nurodyti naudojimo instrukcijoje arba kuriuos rekomenduoja ar nurodo įrankio gamintojas.
• Naudojant kitus įrankius ar priedus, nei rekomenduojama naudojimo instrukcijose ar kataloge, gali kilti pavojus susižaloti.

Remonto darbus gali atlikti tik kvalifikuotas elektrikas

• Šis elektrinis įrankis atitinka atitinkamas saugos taisykles.
• Remonto darbus gali atlikti tik kvalifikuotas elektrikas, priešingu atveju operatoriui gali įvykti nelaimingas atsitikimas.

3. Irenginio elementai

3.1 HM 1620 S

steinet 1 2 7 6

1 Spec. plieno oro išpūtimo vamzdis
2 Oro patekimo anga su groteliniu tinkleliu sulaiko svetimkūnius
6 Atsparus guminis kabelis
7 Pakopinis jungiklis oro kiekiui nustatyti (2 pakopų / 3 pakopų)

LT

3.2 HM 1920 E

1 2 3 12 5 7 8 9 11 4 6

1 Spec. plieno oro išpūtimo vamzdis
2 Oro patekimo anga su groteliniu tinkleliu sulaiko svetimkūnius
3 Nuimamas apsauginis vamzdis (sunkiai pasiekiamoms vietoms)
4 Minkšta atraminė kojelė
5 Minkštas galinis dangtelis, kad dirbant prietaisas nevirstų ir neslystų
6 Atsparus guminis kabelis
7 Pakopinis jungiklis oro kiekiui nustatyti (2 pakopų / 3 pakopų)
8 Sukamasis ratelis temperatūrai nustatyti
11 Patogi minkšta rankena
12 Pakaba

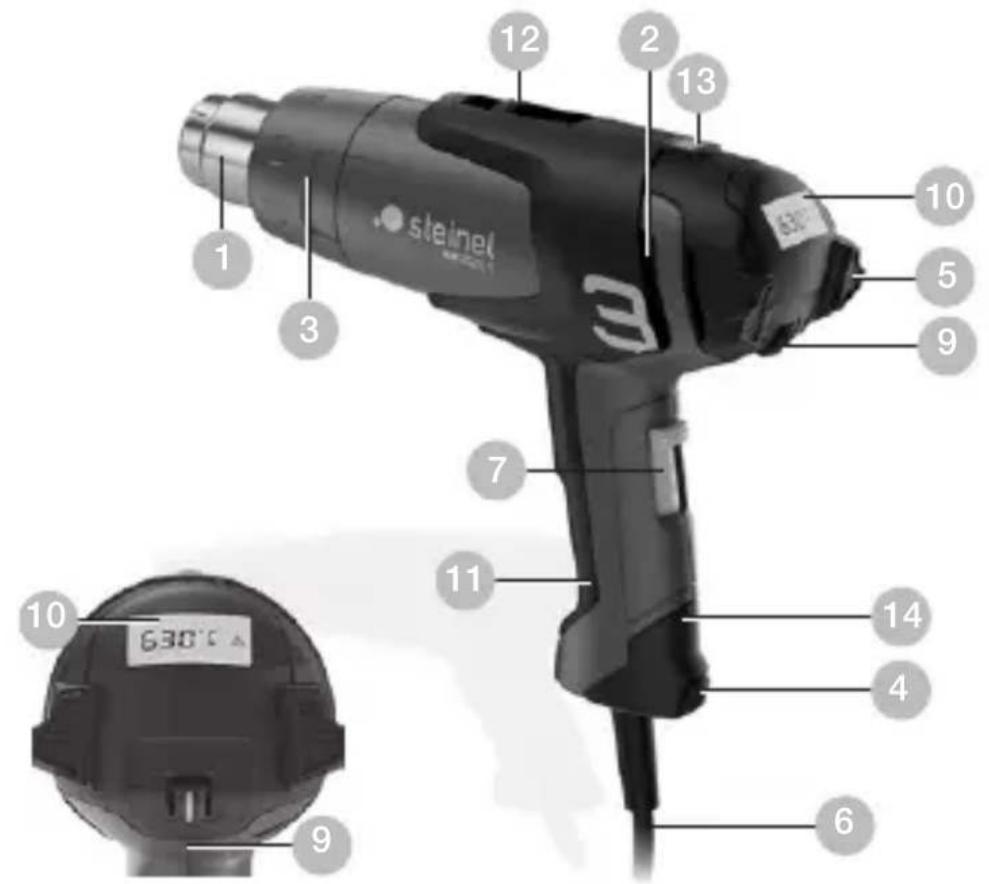

3.3 HM 2020 E

1 2 3 12 2 13 5 10 5 9 7 11 14 4 6 9 10 630°C

1 Spec. plieno oro išpūtimo vamzdis
2 Oro patekimo anga su groteliniu tinkleliu sulaiko svetimkūnius
3 Nuimamas apsauginis vamzdis (sunkiai pasiekiamoms vietoms)
4 Minkšta atraminė kojelė
5 Minkštas galinis dangtelis, kad dirbant prietaisas nevirstų ir neslystų
6 Atsparus guminis kabelis
7 Pakopinis jungiklis oro kiekiui nustatyti (2 pakopų / 3 pakopų)
9 Klavišas temperatūrai nustatyti
10 Temperatūros valdymas skystųjų kristalų displėjaus rodikliu
11 Patogi minkšta rankena
12 Pakaba
13 Liekamosios kaitros rodiklis (tik prietaise HM 2020 E)
14 Keičiamasis tinklo kabelis (tik prietaise HM 2020 E)

Priedai

1 Plataus spindulio antgalis 50 mm
2 Plataus spindulio antgalis 75 mm
3 Išspinduliavimo antgalis 50 mm
4 Išspinduliavimo antgalis 75 mm
5 Dažų grandymo rinkinys
6 Reflektorinis antgalis
7 Apspaudžiamosios jungtys ∅ 0,5-1,5, ∅ 1,5-2,5, ∅ 0,1-0,5, ∅ 4,0-6,0
8 Susitraukiančios žarnelės 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Susitraukiančių žarnelių komplektas, 3 dalių
9 Litavimo reflektorinis antgalis*
10 Smailéjantis antgalis 14 mm*
11 Smailèjantis antgalis 9 mm*
12 Smulkių dulkių filtras
13 HL skeneris
14Platusplyšinisantgalis*
15 Prispaudimo volelis
16 Sintetinių medžiagų suvirinimo viela* Kietasis PVC, HDPE, PP, ABS
17 Susitraukiančios žarnelės*

* tik prietaisams HM 1920 E ir HM 2020 E

Jūsų saugumui:

Prietaisuose yra šiluminė apsauga:

1. Šiluminis apsauginis išjungiklis išjungia kaitinimo funkcija, kai oras ima sunkiai tekėti pro oro išpūtimo angą (šiluminė užkamša). Tačiau pūtiklis veikia toliau. Displėjuje pasirodo įspėjamasis trikampis, kuris įspėja apie išjungimą.

Jei nebèra kliūčių orui tekėti per išpūtimo angą, netrukus kaitinimo funkcija vėl savaime įsijungia. Tada įspėjamasis trikampis displėjuje užgęsta.

Šiluminės apsaugos išjungiklis gali suveikti ir išjungus prietaisą, todėl vėl jjungus prietaisą gali trukti ilgiau, kol bus pasiekta reikiama temperatūra išpūtimo angoje. (taikoma tik prietaisui HM 2020 E)

1. Esant perkrovai, šiluminis saugiklis visiškai išjungia prietaisa.

Atkreipkite dėmesį: atstumas iki apdorojamo objekto priklauso nuo medžiagos ir numatomo apdorojimo būdo. Visada iš pradžių reikia atlikti bandymą dėl oro kiekio ir temperatūros! Su užmaunamais antgaliais, kuriuos galima įsigyti kaip prietaiso reikmenis (žr. puslapyje apie prietaiso reikmenis), karštą orą galima tiksliai nukreipti į tam tikrą tašką arba paviršių. Būkite atsargūs keisdami karštus ant-galius! Jeigu karšto oro pūtiklj naudojate kaip pastatomą prietaisą, atkreipkite dėmesį, kad jis stovėtų stabiliai ir pagrindas būtų švarus.

HM 1620 S

Prietaisas jjungiamas ir išjungiamas pakopiniu jungikliu, esančiu rankenos užpakalinėje pusėje. Oro kiekį ir temperatūrą galima nustatyti 2 pakopomis. Ijungus pirmą pakopą, pasiekiama 300 °C temperatūra, esant 240 l/min. oro kiekiui; jungus antrą pakopą, pasiekiama 500 °C temperatūra esant 450 l/min. oro kiekiui. Šis prietaisas skirtas išskirtinai buitiniam naudojimui.

HM 1920 E

Prietaisas jlungiamas ir išjungiamas pakopiniu jungikliu, esančiu rankenos užpakalinėje pusėje. Be trijų pakopų sūkių dažnio / oro kiekio reguliavimo (pirmoji pakopa yra šalto oro pakopa su 80 °C temperatūra), antros ir trečios pakopos temperatūrą galima nustatyti sukamuoju rateliu 80–600 °C ribose be pakopų. Ant sukamojo ratelio nurodyti skaičiai nuo 1 iki 9 padeda orientuotis. „1“ reiškia 80 °C, o nustačius „9“, pasiekiama aukščiausia 600 °C temperatūra. Oro kiekis kinta trijose pakopose 150 / 150–300 / 300–500 l/min. Apsauginis vamzdis nuimamas durtiniu užraktu.

HM 2020 E

Prietaisas jungiamas ir išjungiamas pakopiniu jungikliu, esančiu rankenos užpakalinėje pusėje. Be trijų pakopų sūkių dažnio / oro kiekio reguliavimo jungikliu, antros ir trečios pakopos temperatūrą galima nustatyti 80 – 630 °C ribose be pakopų klavišu. Pageidaujamą temperatūrą galima padidinti 10 °C intervalais, spaudžiant dešinę („+“) klavišo pusę, arba sumažinti, spaudžiant kairę („-“) klavišo pusę. Trumpalaikis klavišo paspaudimas padidina arba sumažina pageidaujamą temperatūrą vieną kartą 10 °C. Ilgesnis klavišo paspaudimas didina arba mažina temperatūrą be perstojo 10 °C intervalais, iki klavišas paleidžiamas arba nustatoma minimali arba maksimali temperatūra. Numatytoji temperatūra 3 sekundes matoma ekrane, po to ties išpūtimo vamzdžiu rodoma faktinė krintanti arba kylanti temperatūra. Šiuo laikotarpiu mirksi °C/°F simbolis. Kai tik pasiekiama numatytoji temperatūra, šis simbolis ekrane šviečia pastoviai. Pirmos pūtiklio pakopos temperatūra yra 80 °C. Perjungiant antrą arba trečią pūtiklio pakopas, kurių temperatūra yra aukštesnė, į pirmą pūtiklio pakopą, reikia šiek tiek laiko, kad prietaisas atvėstų iki 80 °C temperatūros. Kol prietaisas vėsta, skystųjų kristalų displejuje rodoma tikroji temperatūra ant-galio išėjime. Išjungus prietaisą, lieka nustatyta paskutinė reikšmė. Apsauginis vamzdis nuimamas durtiniu užraktu.

Laido keitimas (tik prietaise HM 2020 E)

Jei elektros maitinimo tinklo kabelis yra pažeistas, jj galima lengvai pakeisti neatidarius korpuso:

4.1

E A B C D

Svarbu! Prietaisą atjunkite nuo elektros maitinimo tinklo.

1. Atlaisvinkite varžtą D ir nutraukite dangtelj A.
2. Atlaisvinkite įtempimo mažinimo gnybta B.
3. Atlaisvinkite tinklo gnybtus c.
4. Ištraukite laidą E.
5. Jkiškite naują kabelį ir jį pritvirtinkite atlikdami anksčiau nurodytus veiksmus atvirkštine tvarka (1. Priveržkite tinklo gnybtus ir t. t.).

5. Paraiškos

Toliau pateikiame keletą STEINEL karšto oro pūstuvų taikymo sričių.

5.1 HM 2020 E

Dažų pašalinimas: dažai suminkštėja ir juos galima švariai pašalinti mentele arba grandikliu.

Kabelio aptraukimas: aptraukiančioji žarnelė užtraukiama ant izoliuojamos vietos ir šildoma karštu oru. Tokiu būdu žarnelės skersmuo susitraukia maždaug 50 % ir užtikrina jungties sandarumą. Ypač greitas ir tolygus aptraukimas reflektoriniais antgaliais. Kabelio įtrūkimų sandarinimas ir stabilizavimas, litavimo vietų izoliavimas, kabelio sruogų sujungimas, sietyno gnybtų apgaubimas.

5.2 HM 1920 E

PVC formos keitimas: plokštės, veikiami karštu oru vamzdžiai arba formų dalys suminkštėja, tada galima keisti jų forma.

Grilio uždegimas: Grilio anglys ima rusenti akimirksniu, laukti nereikia.

Atitirpinimas: Vandentiekio vamzdžiai, užšalusios durų spynos, laiptų pakopos. Atsargus atitirpdymas ir džiovinimas vienu darbo proceso metu.

Minkštasis litavimas: visų pirma jungiamos metalinės dalys nuvalomos, po to litavimo vieta karštu oru sušildoma ir pridedama litavimo viela. Norint išvengti oksidų susidarymo, litavimui naudoti tirpdymo priemonę arba litavimo vielą su tirpdymo priemonės gyslele.

5.3 HM 1620 S

Sintetinių medžiagų suvirinimas ir tarpų sujungimas: visos dalys, kurias reikia suvirinti, turi būti iš tos pačios sintetinės medžiagos. Naudoti atitinkamą suvirinimo vielą.

Folijų suvirinimas: folijos sluoksniai uždedami vienas ant kito ir suvirinami. Karštas oras plyšiniu antgaliu nukreipiamas po viršutine folija, po to abi folijos tvirtai suspaudžiamos prispaudimo voleliu.

Taip pat galimas: palapinių brezento iš PVC lopymas, medžiagas uždedant vieną ant kitos ir suvirinimui naudojant plyšinį antgalį.

LT

Tinkamos suvirinimo vielos pasirinkimas virinant sintetines medžiagas

Darbinė medžiaga / Pritaikymo būdai / Skiriamieji požymiai

• Kietasis PVC / Vamzdžiai, furnitūra, plokštės, statybiniai profiliai,techninės formų dalysesant 300 °C suvirinimo temperatūrai / Anglėja liepsnoje, aštrus kvapas; užsitęsiantis garsas
• Kietasis PE (HDPE) Polietilenas / Vonios, krepšiai, talpos, izoliacinės medžiagos, vamzdžiai esant 300 °C suvirinimo temperatūrai / Šviesi geltona liepsna, lašai dega toliau, skleidžia gęstančios žvakės kvapą; užsitęsiantis garsas
• PP Polipropilenas / HT nutekamieji vamzdžiai, kiauto formos sėdynės, pakuotės, automobilių dalys esant 250 °C suvirinimo temperatūrai / Šviesi liepsna, liepsnos vidus mėlynas, lašai dega toliau, aštrus kvapas; užsitęsiantis garsas
• ABS / Automobilių dalys, prietaisų korpusai, lagaminai esant 350 °C suvirinimo temperatūrai / Juodi, tiršti dūmai, saldus kvapas; užsitęsiantis garsas

6. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims:

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

7. Atitikties deklaracija

STEINEL GmbH pareiškia, kad karšto oro pūstuvas HM 1620 S, HM 1920 E ir HM 2020 E atitinka Direktyvą 2006/42/EB Visą ES atitikties deklaracijos tekstą galima rasti šiuo interneto adresu: www.steinel.de

8. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugu-mas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantiją. Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas i atitinkamą techninės priežiūros tarnybos vietą.

Remontas: pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre.

9. Techniniai duomenys

HM 1620 S

– Prijungimas prie elektros tinklo: 220 – 230 V, 50/60 Hz
– Galia: 1.600 W
– Pakopos / Oro kiekis / Temperatūra:

1 / 240 l/ min / 300 °C

2 / 450 l/ min / 500 °C

– Liekamosios kaitros rodiklis: ne
- Apsaugos klasè: //
– Šiluminis saugiklis: taip
- Spinduliuojamojo garso slègio lygis: ≤ 70 dB (A)
– Bendra vibraciju reikšmė: ≤ 2,5 m/s ^2 I K = 0,08 m/s ^2
- Svoris: 0,670 kg

HM 1920 E

– Prijungimas prie elektros tinklo: 220 – 230 V, 50/60 Hz
- Galia: 2.000 W
– Pakopos / Oro kiekis / Temperatūra:

1 / 150 l/ min / 80 °C

2 / 150–300 l/ min / 80–600 °C

3 / 300 - 500 l/ min

- Temperaturos nustatymas: be pakopų 9 žingsneliais sukamuoju rateliu

– Liekamosios kaitros rodiklis: ne
- Apsaugos klasė: //
– Šiluminis saugiklis: taip
- Spinduliuojamojo garso slègio lygis: ≤ 70 dB (A)
– Bendra vibraciju reikšmė: ≤ 2,5 m/s ^2 I K = 0,04 m/s ^2
- Svoris: 0,840 kg

HM 2020 E

– Prijungimas prie elektros tinklo: 220 – 230 V, 50/60 Hz
-Galia: 2.200 W
– Pakopos / Oro kiekis / Temperatūra:

1 / 150 l/ min / 80 °C

2 / 150-300 l/ min / 80-630 °C

3 / 300 - 500 l/ min

- Temperaturos nustatymas: be pakopų 10 °C žingsneliais mygtuku

- Temperatūros parodymas: šviesadiodis displejus

– Liekamosios kaitros rodiklis: taip

- Apsaugos klasè: //

– Šiluminis apsauginis išjungiklis: taip

- Šiluminis saugiklis: taip - Spinduliuojamojo garso slėgio lygis: ≤ 70 dB (A)

- Bendra vibraciju reikšme: ≤ 2,5m / s^2 I K = 0,04m / s^2

– Svoris: 0,880 kg
