GEBRUIKSAANWIJZING HM 2120 E STEINEL

1. Over dit document 73
2. Algemene veiligheidsvoorschriften 73
3. Apparaatelementen 77
4. Ingebruikname 80
5. Toepassingsmogelijkheden 86
6. Verwijderen 90
7. Conformiteitsverklaring 90
8. Fabrieksgarantie 91
9. Technische gegevens 94

1. Over dit document

- Rechten uit het auteursrecht voorbehouden. Vermenig-vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. - Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Waarschuwing voor gevaar!

Waarschuwing voor gevaren door milieu-invloeden!

Waarschuwing voor giftige gassen en ontstekingsgevaar!

Waarschuwing voor risico's door elektriciteit!

2. Algemene veiligheidsvoorschriften

Gevaar door het niet naleven van de gebruiksaanwijzing!

Deze gebruiksaanwijzing bevat belangrijke informatie inzake een veilige omgang met het apparaat. Er wordt in het bijzonder gewezen op mogelijke risico's. Indien deze informatie niet wordt nageleefd kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben.

• Gebruiksaanwijzing zorgvuldig doorlezen.
• Veiligheidsvoorschriften naleven.
• Toegankelijk bewaren.

Bij het gebruik van elektrisch gereedschap moeten de volgende basisveiligheidsmaatregelen in acht worden genomen ter bescherming tegen elektrische schokken, letsel en brand.

Als er niet voorzichtig met het apparaat wordt omgegaan, kan er brand ontstaan of kunnen mensen gewond raken. Controleer het apparaat voor ingebruikname op beschadigingen (netsnoer, behuizing, enz.) en neem het apparaat niet in gebruik als het beschadigd is. Gebruik het apparaat niet zonder toezicht. Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.

Eerste ingebruikname

Bij het eerste gebruik kan er wat rook vrijkomen. De rook wordt veroorzaakt door bindmiddelen die vrijkomen uit de isolerende folie van het verwarmingselement door de warmte tijdens het eerste gebruik. Het apparaat moet op zijn basis worden geplaatst om ervoor te zorgen dat de rook snel ontsnapt. De werkruimte moet tijdens het eerste gebruik goed geventileerd worden. De rook die vrijkomt is niet schadelijk!

Gevaar door milieu-invloeden!

• Stel elektrisch gereedschap niet bloot aan regen. Gebruik elektrisch gereedschap niet als het vochtig is of in een vochtige of natte omgeving.
• Wees voorzichtig bij het gebruik van de apparaten in de buurt van ontvlambare materialen.
• Richt niet langdurig op dezelfde plek.
• Niet gebruiken in de aanwezigheid van een explosieve atmosfeer.
• Hitte kan worden geleid naar brandbare materialen die bedekt zijn.

Waarschuwing voor risico's door elektriciteit!

• Vermijd lichamelijk contact met geaarde onderdelen, zoals leidingen, radiatoren, fornuizen, koelkasten.
• Laat het apparaat niet onbeheerd achter terwijl het in werking is.

Berg je gereedschap veilig op.

• Berg je gereedschap veilig op.
• Plaats het apparaat na gebruik op een staand oppervlak en laat het afkoelen voordat u het opbergt.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, als zij onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.

Overbelast je gereedschap niet!

• Je werkt beter en veiliger in het opgegeven prestatiebereik.
• Draag het apparaat niet aan de kabel en gebruik het niet om de stekker uit het stopcontact te trekken.
• Bescherm de kabel tegen hitte, olie en scherpe randen.
• Zorg er altijd voor dat de uitblaaspijp nooit volledig bedekt of afgesloten is, zelfs niet wanneer de spuitmond gemonteerd is.
• Anders kan het verwarmingselement of de motor beschadigd raken.

Kijk uit voor giftige gassen en ontstekingsgevaar!

• Gebruik voor uw eigen veiligheid alleen accessoires en hulpstukken die in de handleiding staan of die worden aanbevolen of gespecificeerd door de fabrikant van het gereedschap.
• Het gebruik van andere gereedschappen of accessoires dan aanbevolen in de gebruiksaanwijzing of in de catalogus kan leiden tot persoonlijk letsel.

Reparaties alleen door een gekwalificeerde elektricien

• Dit elektrische gereedschap voldoet aan de relevante veiligheidsvoorschriften.
• Reparaties mogen alleen worden uitgevoerd door een gekwalificeerde elektricien, anders kunnen er ongelukken gebeuren voor de gebruiker.

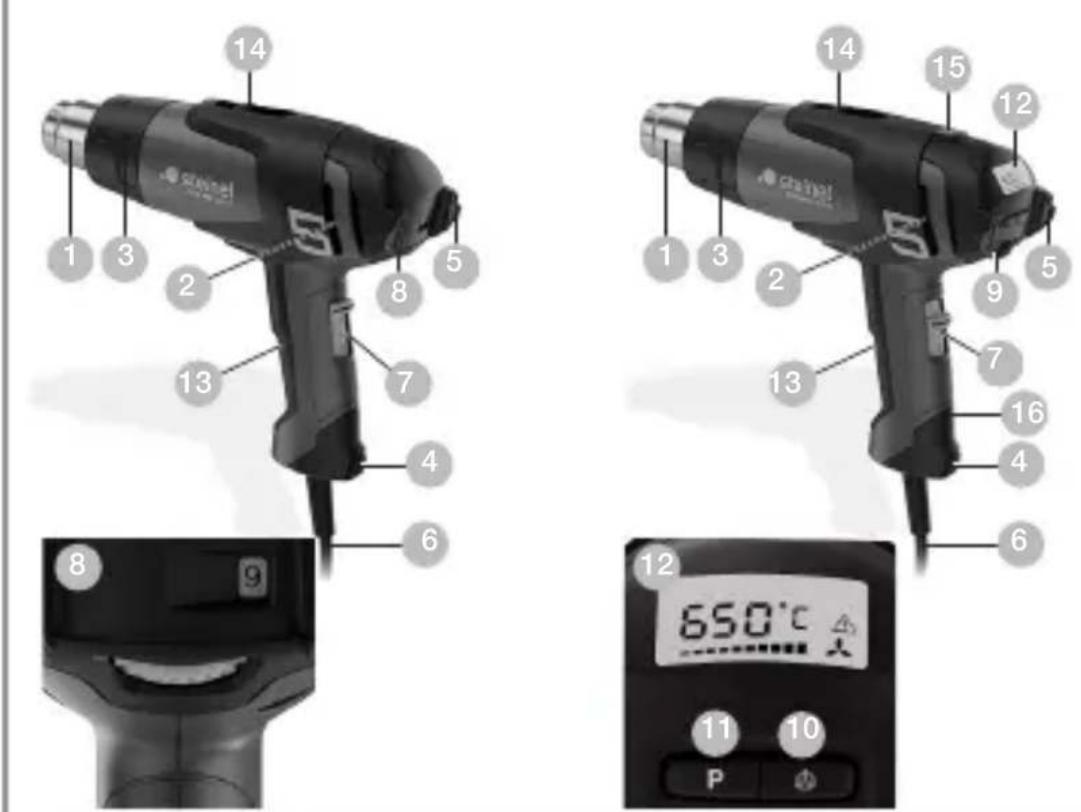

3. Apparaatelementen

3.1 HM 2120 E en HM 2320 E

1 Roestvrijstalen uitblaasmondstuk
2 Luchtinlaatopening houdt vreemde voorwerpen buiten
3 Afneembare beschermhuls (voor moeilijk bereikbare plaatsen)
4 Soft-voetstuk
5 Soft-eindkapje
6 Belastbare rubberen kabel
7 Standenschakelaar (2/3 standen)
8 Stelwieltje voor de temperatuurinstelling
9 Joystick (instelling temperatuur en luchthoeveelheid) (alleen HM 2320 E)
10 Toets voor modus luchthoeveelheid (alleen HM 2320 E)
11 Programmakeuzetoets en geheugentoets (alleen HM 2320 E)
12 Temperatuurcontrole via lcd-display
13 Aangename softgreep
14 Ophanging

15 Aanduiding restwarmte (alleen HM 2320 E)
16 Netsnoer verwisselbaar (alleen HM 2320 E)

Accessoires

1 Breedstraalmondstuk 50 mm
2 Breedstraalmondstuk 75 mm
3 Afschermmondstuk 50 mm
4 Afschermmondstuk 75 mm
5 Verfkrabberset
6 Reflectormondstuk
7 Crimpverbinder ∅ 0,5-1,5, ∅ 1,5-2,5, ∅ 0,1-0,5, ∅ 4,0-6,0
8 Krimpkousen 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Krimpkousenset, 3-delig
9 Soldeerreflectormondstuk
10 Reduceermondstuk 14 mm
11 Reduceermondstuk 9 mm
12 Fijnstofffilter
13 HL-scan
14Breed gleufmondstuk
15 Aandrukrol
16 Kunststof lasdraad Harde PVC, HDPE, PP, ABS
17 Lasschoen

Voor uw veiligheid:

De apparaten zijn voorzien van een thermobeveiliging:

1. Een thermobeveiliging schakelt het verwarmingselement uit wanneer de luchtafvoer uit de uitblaasopening te zeer gehinderd wordt (hitteophoping). De ventilator loopt echter gewoon door. Op het display wordt u attent gemaakt op de uitschakeling d.m.v. een waarschuwingsdriehoek. Wanneer de uitblaasopening weer vrij is, zal het verwarmingselement na korte tijd automatisch weer inschakelen. En dooft de waarschuwingsdriehoek op het display. De thermobeveiliging kan ook na het uitschakelen van het apparaat inschakelen, zodat het bij opnieuw inschakelen van het apparaat langer dan normaal duurt, tot de tem-

peratuur bij de uitblaasopening wordt bereikt. (alleen voor HM 2320 E)

1. De thermobeveiliging schakelt het apparaat bij overbelasting helemaal uit. (HM 2120 E / HM 2320 E)

Aanduiding restwarmte (alleen HM 2320 E)

De aanduiding voor restwarmte dient als optische waarschuwingsindicatie om letsel bij direct huidcontact met het hete uitblaasmondstuk te voorkomen. De aanduiding voor de restwarmte werkt ook wanneer de stekker uit het stopcontact is getrokken! Bij een werking vanaf 90 seconden is de aanduiding operationeel en deze blijft knipperen, tot de temperatuur van het uitblaasmondstuk bij kamertemperatuur tot onder de 60 °C is gedaald. Als het apparaat korter dan 90 seconden wordt gebruikt, is de aanduiding voor de restwarmte niet actief. In elk geval blijft de gebruiker zelf verantwoordelijk voor het voorkomen van letsel, omdat er altijd voorzichtig met heteluchtpistolen moet worden omgegaan.

4. Ingebruikname

Let op: de ideale afstand t.o.v. het te bewerken voorwerp is afhankelijk van het materiaal en de toepassing. Voer altijd eerst een test uit met de luchthoeveelheid en de temperatuur! Met de als toebehoren verkrijgbare opzetmondstukken (zie de pagina Accessoires op de omslag) kan de hete lucht precies worden gestuurd.

HM 2120 E

Het apparaat wordt met de standenschakelaar (7) aan de achterkant van de greep in- en uitgeschakeld. Behalve de regeling van toerental/luchthoeveelheid in 3 standen (stand 1 is een afkoelstand met 80 °C) kan de temperatuur in de standen 2 en 3 in een bereik van 80 °C – 630 °C traploos worden ingesteld m.b.v. het stelwieltje (8). De op het stelwieltje aangegeven getallen van 1 t/m 9 zijn hierbij ter oriëntatie. »1« betekent 80 °C, bij »9« wordt de hoogste temperatuur van 630 °C bereikt. De luchthoeveelheid varieert in de drie standen van 150/150-300/300-500 l/min. De beschermbuis (3) kan met een bajonetsluiting worden verwijderd.

Door inschakelprocedures wordt de spanning kortstondig verlaagd. Bij ongunstige omstandigheden in het stroomnet kunnen andere apparaten hier last van ondervinden. Bij netschommelingen van minder dan 0,43 Ohm zijn geen storingen te verwachten.

HM 2320 E

1. Ingebruikname

Het apparaat wordt met een standenschakelaar (7) aan de achterkant van de greep in- en uitgeschakeld. Met de joystick (9) worden de temperatuur en de luchthoeveelheid resp. het toerental van de ventilator geregeld.

2. Temperatuur instellen

Stand 1 is de afkoelstand; de temperatuur bedraagt altijd 80 °C. Gebruik de afkoelstand voor het drogen van verf,

afkoelen van voorwerpen of afkoelen van het mondstuk voor het verwisselen van toebehoren. Op stand 2 kan de temperatuur in een bereik van 80 °C – 650 °C traploos worden ingesteld via het bedieningsveld met lcd-display. De daadwerkelijke temperatuur wordt bij de uitgang van het mondstuk gemeten en op het display getoond. De joystick (9) dient als invoertoets met plus-/min-functie. De temperatuurinstelling begint bij 80 °C en eindigt bij max. 650 °C.

Door kort te drukken op de '+/-' van de joystick kan de ingestelde waarde in stappen van 10 °C worden verhoogd of verlaagd. Langer drukken op de joystick zorgt ervoor dat de temperatuur sneller bereikt wordt. Als de gewenste temperatuur ingesteld is, duurt het enkele secondes, afhankelijk van gekozen toerental/luchtstroom, voordat het heteluchtpisotool de ingestelde waarde bereikt. De ingestelde temperatuur verschijnt circa 3 secondes op het display. Daarna wordt de daadwerkelijke temperatuur aangegeven. Zolang tot de gewenste temperatuur is bereikt, blijft het '°C/°F'- teken knipperen.

Als u de temperatuur opnieuw wilt instellen, moet u gewoon weer de joystick bewegen, om de waarde te verhogen of verlagen. Na het uitschakelen van het hetelucht-pistool blijft de laatste ingestelde waarde gehandhaafd.

3. Luchtstroom instellen

Om de luchthoeveelheid te veranderen, drukt u eerst op de knop 'Luchthoeveelheid'; het ventilatorsymbool knippert. Daarna voert u de instelling uit met de joystick. Als de luchthoeveelheid 5 seconden niet wordt veranderd, verlaat u automatisch de instelmodus voor de luchtstroom. Wanneer de gebruiker na het instellen van de luchtstroom opnieuw op de luchthoeveelheidtoets drukt, wordt de instelmodus voor de luchtstroom onmiddellijk verlaten. De luchthoeveelheid varieert van min. 150 l/min tot max. 500 l/min.

4. Programmawerking (P)

De HM 2320 E beschikt naast de normale modus over vier af fabriek ingestelde programma's voor de meest frequente klussen. Er zijn af fabriek vier programma's voor de meest uitgevoerde werkzaamheden ingesteld. Druk op toets 'P' voor programmawerking (11). Cijfer 1 verschijnt voor programma 1. Door verder op de programmatoets te drukken komt u bij de programma's 2-4. Door opnieuw te drukken keert u weer terug naar normaal bedrijf.

Vooraf ingestelde programma's

Programma Temp. °C	Lucht l/min.	Toepassing
1 250 °C ca. 350		Kunstst. pijpen vervormen
2 350 °C ca. 400		Kunststof lassen
3 450 °C ca. 500 Lak verwijderen
E --		De runtime in secon-den instellen

5. Geheugenfunctie (S - alleen HM 2320)

De waarden van de vier programma's kunnen altijd veranderd en opgeslagen worden. Druk daarvoor eerst op programmatoets 'P' (11), tot het te veranderen programma wordt getoond. Stel nu de gewenste temperatuur en de luchtstroom in. Het geheugensymbool op het display knippert om aan te geven dat het gekozen gebruikersprogramma werd veranderd. Om deze instelling op te slaan in het gekozen gebruikersprogramma moet de programmakeuzetoets ingedrukt worden gehouden. Het geheugensymbool knippert nog ca. 2 sec. Als het geheugensymbool blijft branden, zijn de ingevoerde waardes in het programma opgeslagen. Om terug te keren naar de normale functie moet u op de programmatoets drukken tot het programmasymbool op het display verdwenen is. Druk om terug te keren naar de normale modus op de programmatoets tot het programmasymbool op het display is gedoofd.

6. ECO-mode (alleen HM 2320 E)

De nieuwe e-mode-functie maakt het dankzij een met de hand in te stellen tijd mogelijk om de HM 2320 E zonder verwarming en met een minimaal toerental te gebruiken. Dat biedt de gebruiker het voordeel van energie besparen, maar zorgt tevens voor veiligheid terwijl het apparaat niet permanent wordt gebruikt, aangezien het bij toepassing van de e-mode nog maar beperkt wordt ingezet.

In programma E wordt de tijd ingesteld. Deze kan tussen 0 en 1990 seconden liggen. Bij 0 is de functie gedeactiveerd. Door enkele seconden op de programmatoets te drukken, wordt de tijd opgeslagen, ook wanneer het apparaat is uitgeschakeld.

Het is mogelijk om het apparaat weer terug te laten keren naar de normale bedrijfsmodus, wanneer de joystick bewogen wordt of op de programma- of ventilatortoets wordt gedrukt. De vooraf ingestelde temperatuur en luchthoeveelheid worden meteen geactiveerd.

NL

10-20...sec

1. Standenschakelaar II
2. Op toets P drukken bij programma E, joystick -/+ 10 tot 1990 sec., programmakeuzetoets ingedrukt houden tot het geheugensymbool verschijnt om de gekozen looptijd op te slaan.

*Opgelet: de melding 'sec' verschijnt niet op het display. De ingestelde seconden worden aangegeven.

1. Gewenste temperatuur/gebruikersinstelling manueel of met de programmakeuzetoetsen instellen.

2. De ingestelde temperatuur/gebruikersinstelling wordt nu tot de gekozen looptijd afloopt constant gehouden.

3. Na afloop van de gekozen looptijd schakelt het apparaat over op e-mode (minimaal toerental motor). Zichtbaar door de E op het LCD-display.

4. Door de joystick te bewegen of op de programma- en ventilatortoets te drukken start het ingestelde gebruikers-programma steeds weer opnieuw met de gekozen looptijd.

- + - +

1. De vooraf ingestelde luchthoeveelheid in de e-mode is een fabrieksinstelling. Indien nodig kan die in schakelaar-positie I (koude stand) naar boven of beneden worden bijgesteld. Als een andere stand voor de luchthoeveelheid moet worden ingesteld, kan die in programma 'E' en schakelaarstand II door het ingedrukt houden van de programmatoets worden opgeslagen.

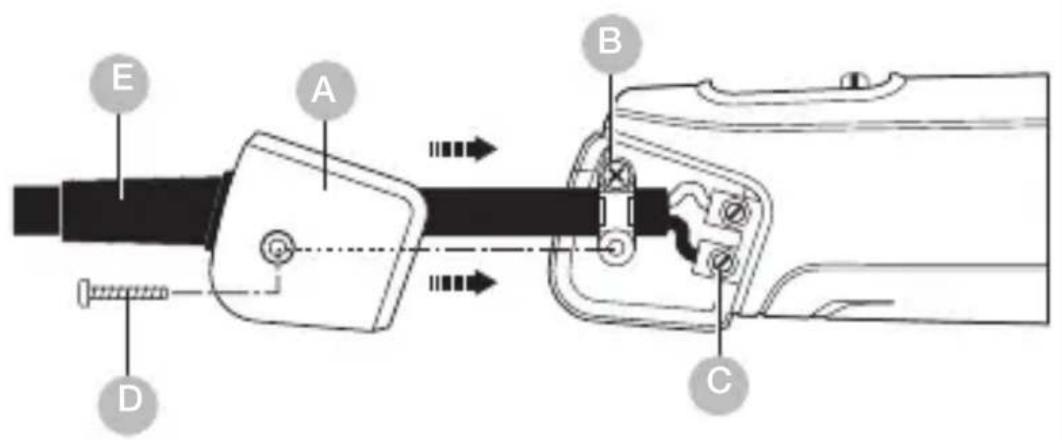

7. Vervanging van het snoer (alleen HM 2320 E)

Als de kabel beschadigd is, kan deze zonder de behuizing te openen gemakkelijk worden vervangen:

4.1

E A B D C

Belangrijk! De stekker uit het stopcontact trekken.

1. Schoef D losmaken en afdekkapje A verwijderen.
2. Trekontlasting B losmaken.
3. Voedingsklemmen c losmaken.
4. Kabel E eruit trekken.
5. Nieuwe kabel PLAATSEN en in omgekeerde volgorde (1. voedingsklemmen vastschroeven etc.) weer bevestigen.

5. Toepassingsmogelijkheden

Hieronder tonen we enkele toepassingen voor STEINEL heteluchtblazers.

5.1 HM 2120 E

Verf verwijderen: de verf wordt zacht gemaakt en kan met spatel en krabber worden verwijderd.

Kabels krimpen: de krimpkous wordt over de te isoleren plaats geschoven en met hete lucht verwarmd. Daardoor krimpt de diameter van de kous met ca. 50% en zorgt voor een dichte verbinding. Met reflectormondstukken kan men bijzonder snel en gelijkmatig krimpen. Afdichten en stabiliseren van kabelbreuken, isoleren van soldeerpun- ten, samenvatten van kabelstrengen, ommantelen van kabelschoenen.

PVC vervormen: platen, buizen of gevormde delen worden door hete lucht zacht en vormbaar.

Vervormen: skischoenen en sportschoenen kunnen perfect passend gemaakt worden.

Désolderen: elektronische componenten worden snel en goed van de printplaat gescheiden met een reducer-mondstuk.

Solderen: maak eerst de te verbinden metalen delen schoon, dan met hete lucht de soldeerplaats verwarmen en soldeerdraad erbij houden. Gebruik voor het solderen een vloeimiddel om oxidevorming te voorkomen of een soldeerdraad met vloeimiddelkern.

Kunststof lassen en voegen: alle delen, die gesmolten moeten worden, moeten uit dezelfde soort kunststof bestaan. Gebruik de passende lasdraad.

5.2 HM 2320 E

Folie lassen: de foliedelen worden over elkaar gelegd en gelast. De hete lucht wordt met een gleufmondstuk onder de bovenste folie geleid, daarna worden beide foliedelen met een aandrukrol vast tegen elkaar geperst.

Ook mogelijk: repareren van PVC-dekzeil door overlappend lassen met een gleufmondstuk.

Hulp bij het kiezen van de juiste lasdraad bij het kunststof lassen

Materiaal / Toepassingen / Herkenningskenmerken

- PVC hard / Buizen, fittings, platen, bouwprofielen, technisch gevormde delen, 300 °C lastemperatuur / Verkoold in de vlam, bijtende geur; rammelend geluid

• PE hart (HDPE) polyethyleen / Kuipen, manden, jerrycans, isolatiemateriaal, buizen, 300 °C lastemperatuur / Lichte, gele vlam, druppels branden verder, ruikt naar een uitgaande kaars; rammelend geluid
• PP polypropyleen / HT-afvoerbuizen, kunststof zittingen, verpakkingen, auto-onderdelen, 250 °C lastemperatuur / Lichte vlam met blauwe kern, druppels branden verder, bijtende geur; rammelend geluid
• ABS / Auto-onderdelen, apparaatbehuizingen, koffers, 350 °C lastemperatuur / Zwarte, dikke rook, zoete geur; rammelend geluid

NL

6. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuill!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor gebruikte elektrische en elektronische apparatuur en hun implementatie in het nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieu-vriendelijk gerecycled te worden.

7. Conformiteitsverklaring

STEINEL GmbH verklaart hierbij dat de heteluchtblazer HM 2120 E en HM 2320 E voldoet aan richtlijn 2006/42/EG. De volledige tekst van de EU-conformiteitsverklaring vindt u op het volgende internetadres: www.stinel.de

8. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als klant graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die on-middellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL Professional-producten die in Nederland worden gekocht en gebruikt.

Onze garantiediensten voor consumenten

De volgende regelingen zijn van toepassing op consumen- ten. Een consument is iedere natuurlijke persoon die bij afsluiting van de koop niet in uitoefening van zijn commercièle of zelfstandige beroep handelt.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL Professional-product bedraagt

voor sensoren, breedstralers, buiten- en binnenarmaturen: 5 jaar

voor hetelucht- en smeltlijmproducten: 1 jaar vanaf de datum van aankoop van het product

Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Onze garantiediensten voor ondernemers

De volgende regelingen zijn van toepassing op onderne- mers. Een ondernemer is een natuurlijke of rechtspersoon of een personenvennootschap met rechtspersoonlijkheid, die bij afsluiting van de koop in uitoefening van zijn com- merciële of zelfstandige beroep handelt.

Wij hebben de keuze om de garantie te verlenen door de gebreken kosteloos te verhelpen, het product kosteloos te vervangen (eventueel door een opvolgend model van de-

zelfde of betere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL

Professional-product bedraagt

voor sensoren, breedstralers, buiten- en binnenarmaturen:

5 jaar

voor hetelucht- en smeltlijmproducten: 1 jaar

vanaf de datum van aankoop van het product.

In het kader van de garantieservice dragen wij niet uw kosten die noodzakelijk zijn voor de uitvoering achteraf en dragen wij niet uw kosten voor de verwijdering van het defecte product en de installatie van een vervangend product.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen.

Verder is garantie uitgesloten:

- bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL Professional-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,

- bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd,

- wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,

- indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,

- wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,

bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur uw product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.

• Stroomtoevoer: 230 V, 50/60 Hz
• Vermogen: 2.300 W
  – Luchtstroomregeling: traploos instelbaar
• Stand / Luchthoeveelheid / Temperatuur:
  1 / 150 l/ min / 80 °C
  2 / 150–500 l/ min / 80–650 °C

- Temperatuurinstelling: ttraploos in 10 °C-stappen d.m.v. toetsen

- Programma's: 1 = 250 °C / ca. 350 l/min., 2 = 350 °C / ca. 400 l/min., 3 = 450 °C / ca.500 l/min., 4 = 550 °C / E-stand / tijdinstelling

– Aanduiding restwarmte: ja

- Geheugentoets: voor het veranderen van de ingestelde programma's

– Veiligheidsklasse: //

– Veiligheidsthermo-uitschakeling: ja

– Thermobeveiliging: ja

- Emissie-geluidsdrukniveau: ≤ 70 dB (A)

- Totale trillingswaarde: ≤ 2,5m / s^2 I K = 0,04m / s^2

– Gewicht: 960 g

HM 2120 E

• Stroomtoevoer: 220 - 230 V, 50/60 Hz
• Vermogen: 2.200 W
• Stand / Luchthoeveelheid / Temperatuur:
  1 / 150 l/ min / 80 °C
  2 / 150–300 l/ min / 80–630 °C
  3 / 300 – 500 l/ min / 80 – 630 °C

– Temperatuurinstelling traploos in 9 stappen d.m.v. stelwieltje

– Aanduiding restwarmte: nee

– Veiligheidsklasse: //

– Veiligheidsthermo-uitschakeling: ja

- Emissie-geluidsdrukniveau: ≤ 70 dB (A)

- Totale trillingswaarde: ≤ 2,5m / s^2 I K = 0,04m / s^2

– Gewicht: 850 g

Instellingen HM 2120 E

Luchthoeveelheid stand 2 kleine hoeveelheid lucht stand 3 grote hoeveelheid lucht (Temperatuur ca.)

Stelwieltje stand 180 °C 80 °C	2 stand 3
2 110 °C 110 °C
3 190 °C 180 °C
4 280 °C 260 °C
5 360 °C 340 °C
6 440 °C 420 °C
7 500 °C 480 °C
8 570 °C 560 °C
9 630 °C 630 °C

Afhankelijk van de exacte positie van het stelwieltje kunnen de aangegeven richtwaarden max. +/- 20 °C afwijken.

IT

Indice

– Aste / Õhu hulk / Temperatuur:

1 / 150 l/ min / 80 °C

2 / 150–300 l/ min / 80–630 °C

3 / 300 - 500 l/ min / 80 - 630 °C

– Temperatuuri seadistamine: sujuvalt 9 sammuna seaderattal
