HASZNÁLATI ÚTMUTATÓ HM 2120 E STEINEL

1. Általános biztonsági utasítások 295
2. Eszközelemek 299
3. Üzembe helyezés 302
4. Alkalmazások 308
5. Ártalmatlanítás 312
6. Megfelelőségi nyilatkozat 312
7. Gyártói garancia 313
8. Műszaki adatok 314

1. Tudnivalók a dokumentummal kapcsolatban

– Szerzői jogvédelem alatt áll. Sokszorosítani, akár részlegesen, csak az engedélyünkkel lehetséges.
– A müszaki fejlődést szolgáló változtatások jogát fenntartjuk.

Figyelmeztetés veszélyekre!

Figyelmeztetés a környezeti hatások okozta veszélyekre!

Figyelmeztetés a mérgező gázokra és a gyul- ladásveszélyre!

Figyelmeztetés áram miatti veszélyekre!

2. Általános biztonsági utasítások

Veszély a használati útmutató figyelmen kívül hagyása miatt!

Jelen útmutató fontos információkat tartalmaz a készülék biztonságos kezeléséhez. Kiemelten figyelmeztet a lehetséges veszélyekre. A figyelmeztetések figyelmen kívül hagyása halálos vagy súlyos sérülésekhez vezethet.

• Figyelmesen olvassa el az útmutatót.
• Kövesse a biztonsági utasításokat.
• Tartsa jól hozzáférhető helyen.

Az elektromos szerszámok használatakor a következő alapvető biztonsági intézkedéseket kell betartani az áramütés, a sérülésveszély és a tűz elleni védelem érdekében.

Ha a készüléket nem kezeli óvatosan, tűz keletkezhet, vagy emberek megsérülhetnek. Üzembe helyezés előtt ellenőrizze a készüléket, hogy nincs-e rajta sérülés (hálózati csatlakozókábel, ház stb.), és ne működtesse a készüléket, ha az sérült. Ne üzemeltesse a készüléket felügyelet nélkül. A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel.

Kezdeti üzembe helyezés

Az első használat során némi füst keletkezhet. A füstöt olyan kötőanyagok okozzák, amelyek az első használat során a hő hatására a fűtőtest szigetelőfóliájából felszabadulnak. A készüléket a talpára kell helyezni, hogy a füst gyorsan távozzon. A munkaterületet az első használat során jól ki kell szellőztetni. A kibocsátott füst nem káros!

Figyelmeztetés a környezeti hatások okozta veszélyekre!

• Ne tegye ki az elektromos szerszámokat esőnek. Ne használja az elektromos szerszámokat nedvesen, illetve nedves vagy nedves környezetben.
• Legyen óvatos, ha a készülékeket gyúlékony anyagok közelében használja.
• Ne célozzon hosszú ideig ugyanarra a pontra.
• Ne használja robbanásveszélyes légkör jelenlétében.
• A hő átterjedhet a lefedett éghető anyagokra.

Figyelmeztetés áram miatti veszélyekre!

• Kerülje a test érintkezését földelt részekkel, pl. csövekkel, radiátorokkal, tűzhelyekkel, hűtőszekrényekkel.
• Ne hagyja felügyelet nélkül a készüléket működés közben.

Tárolja biztonságosan a szerszámait.

- Használat után helyezze a készüléket egy álló felületre, és hagyja kihúlni, mielőtt elpakolná.

• A használaton kívüli szerszámokat száraz, zárt helyiségben, gyermekek elől elzárva kell tárolni.
• Ezt a készüléket 8 éves és annál idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező, illetve tapasztalat és ismeretek hiányában nem rendelkező személyek is használhatják, ha felügyeletet kaptak vagy eligazítást a készülék biztonságos használatára vonatkozóan, és megértették az ezzel járó veszélyeket.
• Gyermekek nem játszhatnak a készülékkel.
• A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.

! Ne terhelje túl a szerszámokat!

• Jobban és biztonságosabban dolgozik a megadott teljesít-ménytartományban.
• Ne vigye a szerszámot a kábelnél fogva, és ne használja arra, hogy kihúzza a dugót a konnektorból.
• Védje a kábelt a hőtől, az olajtól és az éles szélektől.
• Mindig ügyeljen arra, hogy az ürítőcső soha ne legyen teljesen lefedve vagy lezárva, még akkor sem, ha a fúvóka fel van szerelve.
• Ellenkező esetben a fütőberendezés vagy a motor károsodhat.

Figyelmeztetés a mérgező gázokra és a gyul- ladásveszélyre!

• Saját biztonsága érdekében csak a kezelési útmutatóban megadott, illetve a szerszám gyártója által ajánlott vagy előírt tartozékokat és tartozékokat használjon.
• A használati utasításban vagy a katalógusban ajánlott szerszámoktól vagy tartozékoktól eltérő szerszámok vagy tartozékok használata személyi sérülés veszélyével járhat.

Javítást csak szakképzett villanyszerelő végezhet

• Ez az elektromos szerszám megfelel a vonatkozó biztonsági előírásoknak.
• A javításokat csak szakképzett villanyszerelő végezheti, ellenkező esetben az üzemeltető balesetet szenvedhet.

3. Eszközelemek

1 Nemesacél kifúvócső
2 Légszívó nyílás hálóráccsal, amely távol tartja a szennyeződéseket
3 Levehető védőcső (nehezen elérhető helyekhez)
4 Puha állítóláb
5 Puha végzáró kupak
6 Terhelhető gumikábel
7 Fokozatkapcsoló (2-fokozatú/3-fokozatú)
8 Szabályozókerék a hőmérséklet beállításához
9 Botkormány (a hömérséklet és légmennyiség beállításához) (csak HM 2320 E-nél)
10 Nyomógomb légmennyiség üzemmódhoz(csak HM□2320 E-nél)
11 Programválasztó gomb és Tároló gomb (csak HM 2320 E-nél)
12 Hőmérsékletfigyelés LCD kijelzővel

13 Kellemes tapintású, puha fogantyú
14 Felfüggesztés
15 Maradékhő kijelző (csak HM 2320 E-nél)
16 Cserélhető hálózati kábel (csak HM 2320 E-nél)

Tartozékok

1 50 mm-es terítő fúvóka
2 75 mm-es terítő fúvóka
3 50 mm-es nyaláboló fúvóka
4 75 mm-es nyaláboló fúvóka
5 Festékkaparó készlet
6 Sugárvető fúvóka
7 Crimp összekötő ∅ 0,5-1,5 átm., ∅ 1,5-2,5, ∅ 0,1-0,5, ∅ 4,0-6,0 átm.
8 Zsugortömlók 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Zsugortömlő készlet, 3-részes
9 Sugárvető forraszfúvóka
10 Szükítő fúvóka 14 mm
11 Szükítő fúvóka 9 mm
12 Finom porszúrő
13 HL-Scan
14Terítőrésfúvóka
15 Rányomó görgő
16 Műanyag-hegesztőhuzal Kemény PVC, HDPE, PP, ABS
17 Hegesztősaru

Biztonsága érdekében:

A készülékek hővédelemmel vannak felszerelve::

1. A hővédő kapcsolás kikapcsolja a fűtést, ha a levegő csak nehezen tud kilépni a kifúvó nyílásból (a hő megrekedése miatt). A légfúvó azonban tovább forog. A lekapcsolásra a kijelzőn megjelenő figyelmeztető háromszög utal. Ha a kifúvó nyílás ismét szabaddá válik, a fűtés rövid idő múlva önmagától visszakapcsol. A figyelmeztető háromszög pedig elalszik a kijelzőn. A hővédő kapcsolás a készülék lekapcsolása után is működésbe léphet, úgyhogy az újbóli bekapcsolás után a szokásosnál hosszabb ideig

is eltart, amíg a hőmérséklet a kívánt értékre áll a kifúvó nyíláson. (csak HM 2320 E-nél)

1. A hővédő biztosíték túlterhelés esetén kikapcsolja a teljes készüléket. (HM 2120 E / HM 2320 E)

Melegjelző (csak HM 2320 E-nél)

A meleg jelző szemmel látható módon figyelmeztet a kifúvó cső forró állapotára, így elkerülhető, hogy megérintésekor sérülések keletkezzenek. A meleg jelző akkor is működik, ha kihúzta a hálózati kábelt!

90 másodperces működés után a kijelző működő kész állapotba kerül, és mindaddig villog, amíg a kifúvó cső hőmérséklete szobahőmérsékleten 60 °C alá nem csökkent. Ha a készülék 90 másodpercnél rövidebb ideig működött, a meleg jelző nem működőképes. A felelősség minden esetben a felhasználót terheli, hiszen annak kell elővigyázatosnak lennie, aki a hőlégfúvót kezeli.

4. Üzembe helyezés

Kérjük figyelembe venni: a megmunkálandó felülettől való távolság a megmunkált anyagtól és a megmunkálás kívánt módjától függ. Előbb mindig próbálja ki, hogy mekkora légmennyiségre és hőmérsékletre van szükség! A tartozékként kapható, felhelyezhető fúvókákkal (ld. a tartozékok felsorolását a borítón) a forró levegő pontosan a kívánt pontra, vagy felületre irányítható. A forró fúvókák cseréjekor legyen óvatos! Ha a hőlégfúvót álló helyzetben használja, ügyeljen arra, hogy a felület, amelyen állni fog, biztonságos, csúszásmentes és tiszta legyen.

HM 2120 E

A készüléket a fogantyújának hátoldalán található (7) fokozatkapcsolóval lehet be- és kikapcsolni. A három fokozatú fordulatszám/légmennyiség szabályozás mellett (az 1. fokozat hideg fokozat, 80 °C hőmérséklettel) a hőmérséklet a 2. és 3. fokozatban 80 °C – 630 °C közötti tartományban fokozatmentesen állítható a (8) szabályzókerékkel. Ilyenkor a szabályozókeréken látható 1 – 9 szám tájékoztatásul szolgál. Az "1" állás 80 °C-ot jelent, míg a "9"-es állásban maximum 630 °C-os hőmérséklet érhető el. A légmennyiség a három fokozatban 150/150-300/300-500 lit/perc között váltakozik. A (3) védőcső bajonettzár oldása után vehető le.

A bekapcsolási folyamatok rövid ideig feszültségcsökkenést idéznek elő. Kedvezőtlen hálózati feltételek fennállása esetén más készülékek működésében zavarok jelentkezhetnek. 0,43 Ohm-nál kisebb hálózati impedanciák esetén azonban nem várhatók zavarok.

HM 2320 E

1. Üzembe helyezés

A készülék a fogantyújának hátoldalán található (7) fokozat-kapcsolóval kapcsolható be és ki. A (9) botkormánnyal a hőmérsékletet és a légmennyiséget, ill. a ventilátor fordulatszámát lehet szabályozni.

2. A hömérséklet beállítása

Az 1. fokozat a hűtő fokozat; a hőmérséklet mindig 80°C. A hideg fokozattal festéket lehet megszárítani, munkadarabokat lehet lehűteni vagy tartozékcsere előtt a fúvókát lehet lehűteni. A 2. fokozatban a hőmérsékletet lehet beállítani fokozatmentesen 80 °C – 650 °C között. A hőmérséklet a kezelőmező LCD kijelzőjén olvasható le. A tényleges hőmérséklet a fúvóka kimenetén mérhető meg, és a kijelzőn jeleníthető meg. A (9) botkormánnyal, amely a beviteli nyomógomb szerepét játssza el, pozitív és negatív értékek egyaránt bevihetők. A beállítható hőmérséklet tartománya 80 °C-nál kezdődik és max. 650 °C-nál ér véget. A botkormány "+" / "-" gombjának rövid megnyomásával a hőmérsékletet 10 °C-os lépésekben lehet növelni ill. csökkenteni. A botkormány hosszabb idejű megnyomása esetén gyorsabban érhető el a kívánt hőmérséklet. Miután beállította a kívánt hőmérsékletet, a légfúvónak a választott fordulatszámtól/levegőmennyiségtől függően néhány másodpercnyi időre van szüksége ahhoz, hogy elérje a beállított értéket. Az előírt hőmérséklet beállított értéke 3 másodpercre megjelenik a kijelzőn. Utána ismét a pillanatnyilag ténylegesen fennálló hőmérséklet jelenik meg. A „°C/°F“ jel mindaddig villog, amíg a hőmérséklet el nem éri az előírt értékét. Ha újra be szeretné állítani a hőmérsékletet, egyszerűen mozdítsa el a botkormányt annyira, amennyire az érték megnöveléséhez, ill. lecsökken-téséhez szükség van. A hőlegfúvó a kikapcsolása után megtartja az utoljára beállított értéket.

3. A légmennyiség beállítása

Ha meg kívánja változtatni a légmennyiséget, először nyomja meg a „Légmennyiség“ gombot, mire villogni kezd a ventilátor ikonja. Utána végezze el a beállítást a botkormány segítségével. Ha 5 mp-ig nem változtatja meg a légmennyiséget, a készülék önműködően kilép a légmennyiség beállítási módjából. Ha a légmennyiség beállítása után a felhasználó újból megnyomja a Légmennyiség gombot, a készülék azonnal kilép a légmennyiség beállítási módjából.

A légmennyiség min. 150 l/perc és max. 500 l/perc között változik.

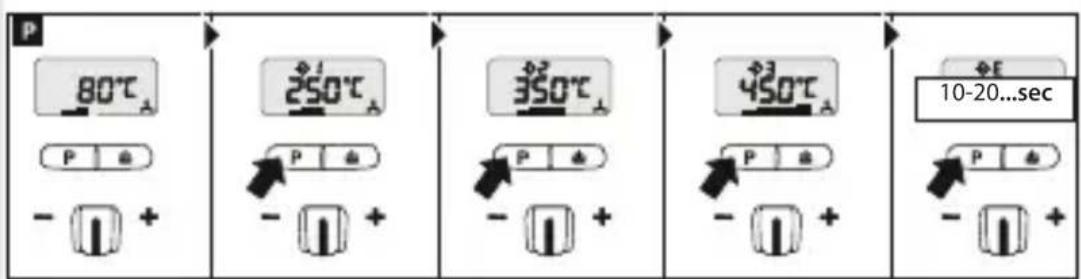

4. Program üzemmód (P)

A normal üzemmód mellett a HM 2320 E négy további programmal is rendelkezik, amelyek a gyárban előre be vannak állítva a leggyakoribb munkákra. A készülék a leggyakoribb munkákhoz előre be van állítva négy programra. A program üzemmód (11) a "P" gomb megnyomásával érhető el. Megjelenik az 1-es szám, amely az 1. programot jelzi. A program-gomb további megnyomásával juthat el a 2. – 4. programra. A gomb ismételt megnyomásával visszajut a normal üzemmódba.

Előre beállított programok

Program Hómér. °C1 250 °C ca. 350	Levegő l/perc	AnwendungKunststofffrohre verformen
2 350 °C ca. 400		Kunststoff verschweißen
3 450 °C ca. 500 Lack entfernen
E --		A futási idő beállításamásodpercben

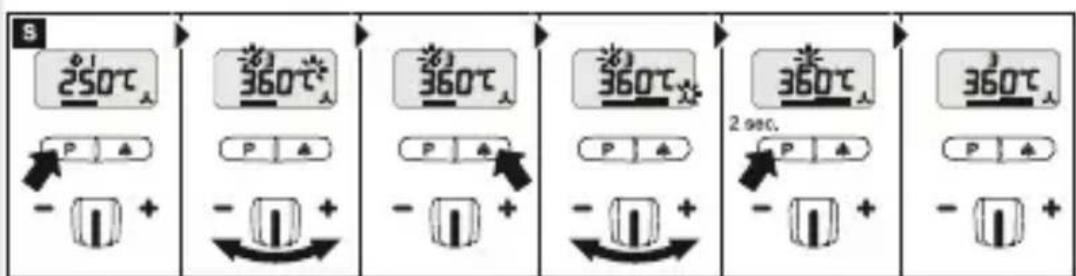

5. Tárolási funkció (S - csak a HM 2320-nál)

A négy program értékeit bármikor megváltoztathatja és elmentheti. Ehhez először nyomja meg a "P" (11) Program gombot, amíg a kijelzón megjelenik a megváltoztatni kívánt program. Majd állítsa be a kívánt hőmérsékletet és légmenynyiséget. Az LCD-n villog a tárolás ikonja, ezzel jelezve, hogy megváltoztatták a választott felhasználói programot. Ha menteni szeretné a beállítást a választott felhasználói programban, nyomja meg és tartsa nyomva a Programválasztó gombot. A tárolás ikon kb. 2 mp-ig még tovább villog. Ha a tárolás ikonja állandó fénnyel világít, ez azt jelenti, hogy a bevitt értékek bekerültek a programba.

Ha vissza szeretne térni a normál működésre, nyomja meg a program gombot addig, amíg el nem túnik a Program ikon a kijelzőről. A normál működésre úgy tud visszatérni, hogy mindaddig nyomva tartja a Program gombot, amíg a kijelzőn el nem alszik a program jelképe.

6. ECO üzemmód (csak HM 2320 E)

Egy manuálisan beállítható idő révén az új e-mode funkció lehetővé teszi a HM 2320-E használatát fűtés nélkül és a motor minimális fordulatszámával. A felhasználó számára azt előnyt kínálja, hogy energiát takarít meg, és biztonságot ad nem folyamatos használat mellett, mivel a készülék az e-mode alkalmazása esetén már csak csökkentett módban kerül működtetésre.

Az időt az E programban lehet beállítani. Az érték 0 és 1990 másodperc között lehet. Amennyiben egyenlő nul- lával, akkor a funkció ki van kapcsolva. A program gomb lenyomásával néhány másodpercig az idő eltárolódik, akkor is, ha a készülék ki van kapcsolva.

A joystick, illetve a program vagy a ventilátor gomb működtetésével lehetséges hagyni a készüléket visszaváltani normál üzemmódra. Az előre beállított hőmérséklet és levegőmennyiség közvetlenül aktiválódik.

P 80°C P - + 250°C P - + 350°C P - + 450°C P - + ΦE 10-20...sec P - +

S 250°C P ▲ + - 360°C P ▲ + - 360°C P ▲ + - 360°C 2 sec. P ▲ - + - 360°C P ▲ +

1. II. fokozatkapcsoló
2. A P gomb lenyomása az E programhoz, a -/+ joystick 10 - 1990 mp-ig. A programválasztó gomb nyomva tartása a választott üzemidő elmentéséhez.

Figyelem: A "sec" adat nem jelenik meg a kijelzón. A beállított másodpercek láthatók.

1. A kívánt hőmérséklet/felhasználói beállítás beállítása manuálisan vagy a programválasztó gombokkal.
2. A készülék a beállított hőmérsékletet/felhasználói beállítást most a választott üzemidő leteltéig állandó értéken tartja.
3. A választott üzemidő letelte után a készülék e-mode üzemmódra (a motor minimális fordulatszáma) kapcsol. Ez E jelöli az LCD kijelzón.
4. A joystick, a program és a ventilátor gomb működtetésével mindig újra elindul a beállított felhasználói program a választott üzemidővel.

- + - +

1. Az e-mode üzemmódban előre beállított levegőmennyiség gyári beállítás. Ezen szükség esetén az I. kapcsolófokozatban (hidegfokozat) felfelé vagy lefelé lehet állítani. Amennyiben más levegőmennyiség-fokozatot kell beállítani, azt az "E" programban és a II. kapcsolófokozatban a program gomb nyomva tartásával lehet elmenteni.

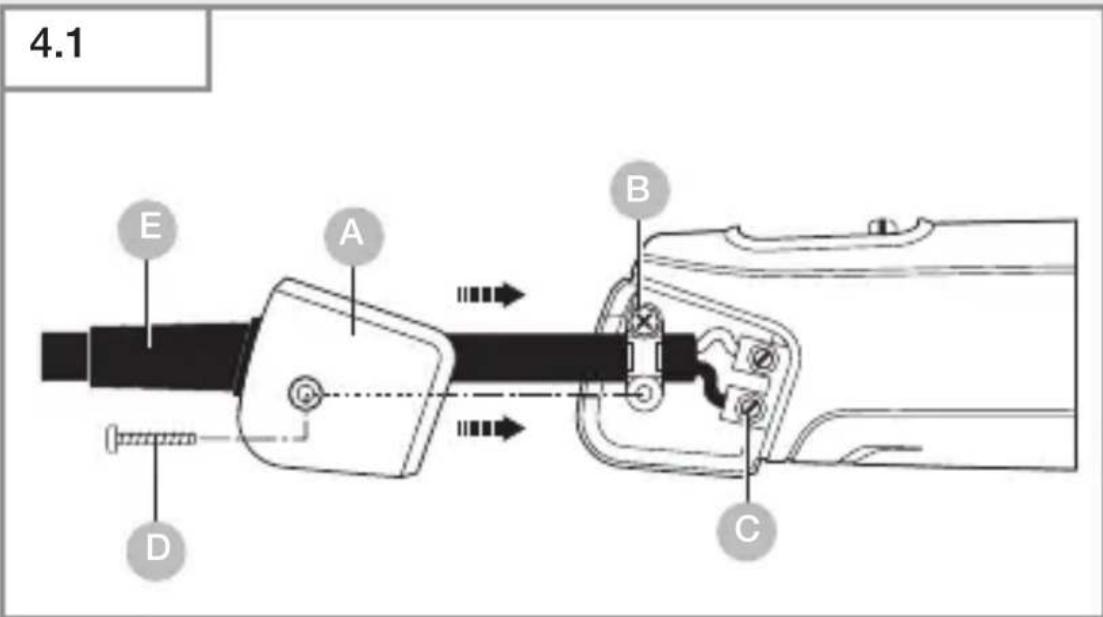

7. Kábelcsere (nur HM 2320 E)

Ha a hálózati kábel megrongálódott, a ház felnyitása nélkül nehézség nélkül kicserélhető:

4.1 E A B D C

Fontos! Húzza ki a készülék hálózati csatlakozóját.

1. Lazítsa meg D a csavart, és húzza le a A fedőkupakot.
2. A B húzásmentesítőt oldja ki.
3. A c hálózati kapcsokat lazítsa meg.
4. A E kábelt húzza ki.
5. Tegyen be új kábelt és fordított sorrendben (1. hálózati kapcsok becsavarása stb.) rögzítse újból.

5. Alkalmazások

Az alábbiakban bemutatjuk a STEINEL hőlégfúvók néhány alkalmazási területét.

5.1 HM 2120 E

Festék eltávolítása: a felpuhított festéket könnyen el lehet távolítani spakli és festékkaparó segítségével.

Kábelzsugorítás: a zsugortömlőt rátoljuk a szigetelendő helyre, majd forró levegővel felmelegítjük. Ennek következtében a tömlő eredeti átmérőjének kb. 50%-ára zsugorodik össze és tömören záró kötésről gondoskodik. Különösen gyors és egyenletes zsugorodás érhető el a sugárvető fúvókák alkalmazásával. Vezetékszakadások eltömítése és stabilizálása, forraszhelyek szigetelése, kábelágak összefogása, sorkapcsok beburkolása.

PVC alakítás: forró levegő hatására a lemezek, csövek vagy idomdarabok megpuhulnak és alakíthatóvá válnak.

Alakítás: a sí- és sportcipók tökéletesen a láb formájához igazíthatók.

Kiforrasztás: az elektronikus alkatrészek a szűkítő fúvóka segítségével könnyen és tisztán leválaszthatók az áramköri lapokról.

Lágyforrasztás: először tisztítsa meg az összekötendő fém alkatrészeket, majd forró levegővel melegítse fel a forraszhelyet és vigye közel a forrasztóhuzalt. Az oxidképződést megakadályozandó, használjon folyasztószert, vagy folyasztószer betétes forrasztóhuzalt.

Műanyag hegesztés és fúgázás: az összehegesztendő részeknek azonos műanyagból kell lenniük. Használjon megfelelő forrasztóhuzalt.

5.2 HM 2320 E

Fóliahegesztés: a fóliákat egymásra fektetjük és összehegesztjük. A forró levegőt résfúvókával a felső fólia alá juttatjuk, majd a két fóliát nyomóhengerrel szorosan egymáshoz préseljük.

Egyéb alkalmazási lehetőségek: PVC-sátorlapok javítása résfúvókás, átfedő hegesztéssel.

Segédlet a műanyagok hegesztéséhez használandó megfelelő huzal kiválasztásához

Nyersanyag / Alkalmazásmódok / Megkülönböztető jellemzők

- Kemény PVC / Csövek, szerelvények, lemezek, építési profilok, műszaki idomdarabok 300 °C-os hegesztési hőmérséklet / Láng hatására elszenesedik, szúrós szag; csörömpölő hang

• Kemény PE (HDPE) polietilén / Teknők, kosarak, kannák, szigetelőanyagok, csövek 300 °C-os hegesztési hőmérséklet / Világos sárga láng, a cseppek tovább égnek, elalvó gyertya szaga; csörömpölő hang
• PP polipropilén / HT lefolyócsövek, ülőkagylók, csomagolások, gj. alkatrészek 250 °C-os hegesztési hőmérséklet / Világos láng kék maggal, a cseppek tovább égnek, szúrós szag; csörömpölő hang
• ABS / Gj. alkatrészek, készülékházak, böröndök 350 °C-os hegesztési hőmérséklet / Fekete, bolyhos füst, édeskés szag; csörömpölő hang

6. Ártalmatlanítás

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.

Ne dobjon elektromos készülékeket a háztartási szemétbe!

Csak az EU-országok esetében:

A használt elektromos és elektronikus berendezésekre vonatkozó hatályos EU irányelvek értelmében, és ezeknek a nemzeti jogban való alkalmazása szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni, és gondoskodni kell környezetbarát újrahasznosításukról.

7. Megfelelőségi nyilatkozat

A STEINEL GmbH kijelenti, hogy a HM 2120 E és HM 2320 E meleglevegő-fúvó megfelel a 2006/42/EK irányelvnek Az EU-megfelelőségi nyilatkozat teljes szövege az alábbi internetcímen érhető el: www.steinel.de

8. Gyártói garancia

Önnek, mint a termék vevőjének, adott esetben jogában áll az eladóval szemben érvényesíteni az Önt törvényesen megillető hiánypótlási-, ill. termékszavatossági jogokat. Amennyiben léteznek ilyen jogok az Ön lakóhelye szerinti országban, jelen jótállási nyilatkozatunk semmiben sem szűkíti és korlátozza azokat. A magunk részéről 5 év jótállást adunk arra, hogy az Ön által vásárolt STEINEL professzionális érzékelő termék kifogástalan minőségű és rendesen működik. Szavatoljuk, hogy ez a termék mentes az anyaghibáktól, a gyártási és szerkezeti hibáktól. Szavatoljuk továbbá, hogy az összes elektronikus alkatrész és kábel működőképes, továbbá, hogy minden alkalmazott szerkezeti anyag és azok felülete hibátlan.

Jótállási igények érvényesítése:

Amennyiben a termékével kapcsolatban reklamációval kíván élni, kérjük, hogy a terméket hiánytalanul és bérmentesítve küldje vissza a kereskedőjének vagy közvetlenül nekünk a DINOCOOP Kft, Radvány u. 24, H-1118 Budapest címre, mellékelve az eredeti vásárlási bizonylatot, amelyen rajta kell lennie a vásárlás dátumának és a termék elnevezésének. Ezért a garancia idő végéig ajánlatos gondosan megőriznie a vásárlási bizonylatát. A visszaküldés során keletkező szállítási költségekért és kockázatokért a STEINEL nem vállal felelősséget.

A jótállás érvényesítéséről a www.steinel-professional.de/garantie honlapunkon kap tájékoztatást.

Aennyiben a garancia körébe eső esemény következett be, vagy a termékével kapcsolatban szeretne kérdezni valamit, bármikor felhívhat bennünket a +36/1/3193064 szervizvonal számon.

9. Műszaki adatok

HM 2320 E

– Hálózati csatlakozás: 230 V, 50/60 Hz
– Teljesítmény: 2.300 W
– Légmennyiség beállítás: fokozatmentesen szabályozható
– Fokozat / Légmennyiség / Hőmérséklet:

1 / 150 lit/ perc / 80 °C

2 / 150–500 lit/ perc / 80–650 °C

– Hőmérséklet beállítás: fokozatmentesen, 10 °C-os lépésekben, gombnyomással
- Programok: 1 = 250 °C / kb. 350 l/perc., 2 = 350 °C / kb. 400 l/perc., 3 = 450 °C / kb.500 l/perc., E-mód / időbeállítás
– Maradékhő kijelző: igen
– Tároló gomb: az előre beállított program megváltoztatása
– Védettségi osztály: //
– Hővédő kapcsolás: igen
– Hővédő biztosíték: igen
– Emissziós hangnyomásszint: ≤ 70 dB (A)

– Súlyozott négyzetes rezgési középérték:

$$ \leq 2, 5 m / s ^ {2} I $$

$$ K = 0, 0 4 \mathrm{m} / \mathrm{s} ^ {2} $$

– Súly: 960 g

HM 2120 E

– Hálózati csatlakozás: 220 – 230 V, 50/60 Hz
– Teljesítmény: 2.200 W
– Fokozat / Légmennyiség / Hőmérséklet:

1 / 150 lit/ perc / 80 °C

2 / 150–300 lit/ perc / 80–630 °C

3 / 300–500 lit/ perc / 80–630 °C

– Hőmérséklet beállítás: fokozatmentesen, 9

– Maradékhő kijelző: nem

– Védettségi osztály: //

– Hővédő biztosíték: igen

– Emissziós hangnyomásszint: ≤ 70 dB (A)

– Súlyozott négyzetes rezgési középérték: ≤ 2,5 m/s ^2 I K

$$ = 0, 0 4 \mathrm{m} / \mathrm{s} ^ {2} $$

- Súly: 850 g

HM 2120 E beállítások

Légmennyiség 2. fokozat kis légmennyiség és légmennyiség 3. fokozat kis légmennyiség (Hőmérséklet, kb.)

Szabályozókerék 2. fokozat 3. fokozat
1 80 °C 80 °C
2 110 °C 110 °C
3 190 °C 180 °C
4 280 °C 260 °C
5 360 °C 340 °C
6 440 °C 420 °C
7 500 °C 480 °C
8 570 °C 560 °C
9 630 °C 630 °C

Az állítókerék pontos helyzetétől függően a megadott irányértékek akár +/- 20 °C-al is eltérhetnek.
