LIETOŠANAS INSTRUKCIJA HM 2120 E STEINEL

Atlikušā karstuma rādītājs (tikai HM 2320 E)

Atlikušā karstuma rādītājs ir vizuāls brīdinājums par savainošanās risku, ar ādu tieši pieskaroties pie karstās izpūšanas caurules. Atlikušā karstuma rādītājs darbojas ari tad, kad ir atvienots elektrības kabelis!

Rādītājs ir gatavs darboties pēc 90 sekunde ilga darba laika un tas mirgo tik ilgi, līdz izpūšanas caurules temperatūra istabas temperatūrā ir nokritusies līdz 60°C. Ja ierīce darbojas mazāk par 90 sekundēm, atlikušā karstuma rādītājs nav aktīvs. Jebkurā gadījumā par drošību ir atbildīgs lietotājs, un, rīkojoties ar karstā gaisa fēniem, vienmēr ir jābūt uzmanīgam.

4. Užsakymas

1. Par šo dokumentu 490
2. Vispārēji drošības norādījumi 490
3. lerīces elementi 493
4. Nodošana ekspluatācijā 496
5. Pieteikumi 502
6. Utilizācija 506
7. Atbilstības deklarācija 506
8. Ražotāja garantija 507
9. Tehniskie dati 508

1. Par šo dokumentu

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.

– Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.

Brīdinājums par vides ietekmes radītiem apdraudējumiem!

Bridinājums par toksiskām gāzēm un aizdegšanās risku!

Bridinajums par bīstamību elektrības dēl!

2. Vispārēji drošības norādījumi

Neievērojot lietošanas pamācību, draud briesmas!

Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts.

Neievērošana var izraisīt nāvi vai smagu savainošanos.

• Rūpīgi izlasiet pamācību.
- levērojiet drošības norādes.
- Uzglabājiet pieejamā vietā.

Lietojot elektroinstrumentus, jāievēro šādi drošības pamatpasākumi, lai pasargātu no elektriskās strāvas trieci-ena, traumu un ugunsgrēka riska.

Ja ar ierīci nerīkojas uzmanīgi, var izcelties ugunsgrēks vai tikt ievainoti cilvēki. Pirms nodošanas ekspluatācijā pārbaudiet, vai ierīce nav bojāta (strāvas pieslēguma kabelis, korpuss utt.), un nedarbiniet ierīci, ja tā ir bojāta.

Nedarbiniet ierīci bez uzraudzības. Bērni ir jāuzrauga, lai nodrošinātu, ka viņi nespēlēsies ar ierīci.

Sākotnējā nodošana ekspluatācijā

Pirmās lietošanas reizes var izdalīties daži dūmi. Dūmus rada saistvielas, kas no sildītāja izolācijas folijas izdalās karstuma ietekmē pirmās lietošanas laikā. Ierīce jānovieto uz pamatnes, lai nodrošinātu ātru dūmu izvadīšanu. Pirmās lietošanas laikā darba zonai jābūt labi vēdināmai. Izdalītie dūmi nav kaitīgi!

Bridinājums par vides ietekmes radītiem apdraudējumiem!

• Nepakļaujiet elektriskos instrumentus lietus iedarbībai. Nelietojiet elektriskos instrumentus, ja tie ir mitri vai atrodas mitrā vai slapjā vidē.
• Esiet uzmanīgi, lietojot ierīces viegli uzliesmojošu materiālu tuvumā.
• Ilgāku laiku netēmējiet uz vienu un to pašu vietu.
• Nelietot sprādzienbīstamā vidē.
• Siltumu var novadīt uz degtspējīgiem materiāliem, kas ir pārklāti.

Brīdinājums par bīstamību elektrības dēļ!

• Izvairīties no Ķermeņa saskares ar iezemētām daļām, piemēram, caurulēm, radiatoriem, plītīm, ledusskapjiem.
• Neatstājiet ierīci bez uzraudzības, kamēr tā darbojas.

Droši uzglabājiet darbarīkus.

• Pēc lietošanas novietojiet ierīci uz stāvošas virsmas un ľaujiet tai atdzist, pirms to iepakojat.
• Neizmantotie darbarīki jāuzglabā sausā, aizslēgtā telpā, bērniem nepieejamā vietā.
• Šo ierīci var lietot bērni vecumā no 8 gadiem un vecāki, kā ari personas ar ierobežotām fiziskajām, maņu vai garīgajām spējām vai pieredzes un zināšanu trūkumu, ja

tās ir uzraudzītas vai instruētas par ierīces lietošanu drošā veidā un saprot ar to saistītos apdraudējumus.

• Bērni nedrīkst spēlēties ar ierīci.
• Tīrīšanu un lietotāja apkopi nedrīkst veikt bērni bez uzraudzības.

Nepārslogojiet darbarīkus!

• Jūs strādājat labāk un drošāk noteiktajā veiktspējas diapazonā.
• Nenoņemiet rīku aiz kabela un neizmantojiet to, lai izvilktu kontaktdakšu no kontaktligzdas.
• Aizsargājiet kabeli no karstuma, ellas un asām malām.
• Vienmēr pārliecinieties, ka izplūdes caurule nekad nav pilnībā aizsegta vai aizvērta, pat ja ir uzstādīta sprausla.
• Pretējā gadījumā var tikt bojāts sildītājs vai motors.

Brīdinājums par toksiskām gāzēm un aizdegšanās risku!

• Savas drošības labad izmantojiet tikai tos piederumus un palīgierīces, kas ir norādītas lietošanas instrukcijā vai ko ir ieteicis vai norādījis darbarīka ražotājs.
• Darbarīku vai piederumu, kas nav ieteikti lietošanas instrukcijā vai katalogā, izmantošana var radīt personisku traumu risku.

Remontu var veikt tikai kvalificēts elektrikis

• Šis elektroinstruments atbilst attiecīgajiem drošības noteikumiem.
• Remontdarbus drīkst veikt tikai kvalificēts elektrikis, pretējā gadījumā operatoram var notikt nelaimes gadījumi.

3. lerīces elementi

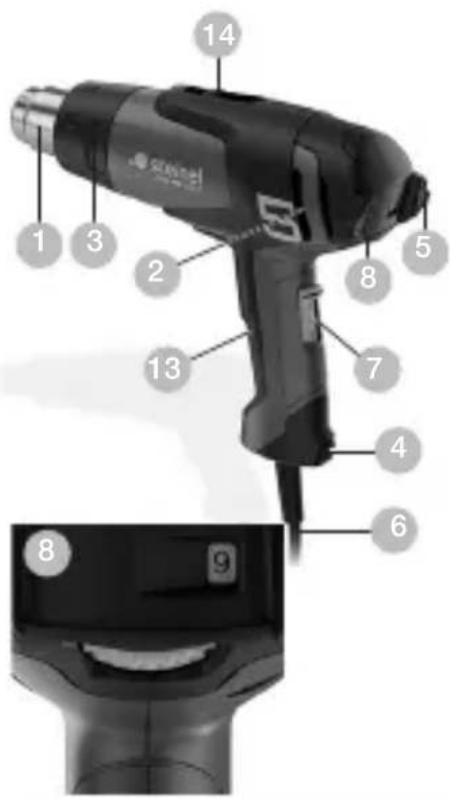

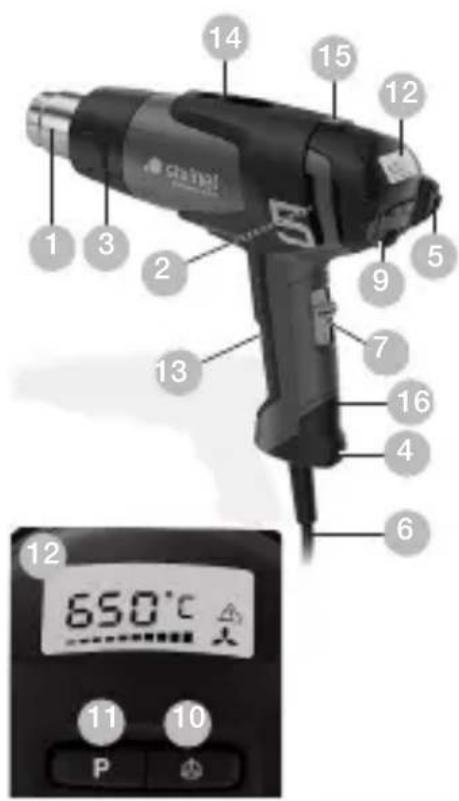

3.1 HM 2120 E un HM 2320 E

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Danah! 650°C

1 Nerūsējošā tērauda izplūdes caurule
2 Gaisa ieplūde ar režgi sveškermenu aizturēšanai
3 Nonemama aizsargcaurule (grūti pieejamām vietām)
4 Elastīga uzstādīšanas kāja
5 Elastīga noslēdzošā kape
6 Izturīgs kabelis ar gumijas apvalku
7 Vairākpakāpju slēdzis gaisa (2 vai 3 pakāpju)
8 Iestatīšanas ritenītis temperatūras iestatīšanai
9 Kursorsvira (Temperatūras un gaisa apjoma iestatīšana) (tikai HM 2320)
10 Taustiņš gaisa apjoma režīmam (tikai HM 2320)
11 Programmas izvēles taustiņš un atmiņas taustiņš(tikai HM 2320)
12 Temperatūras kontrole ar LCD rādītāju
13 Ērts, mīkstas gumijas rokturis
14 lekare

15 Atlikušā karstuma rādītājs (tikai HM 2320)
16 Nomaināms elektrotīkla kabelis (tikai HM 2320)

Aksesuāri

1 Platas plūsmas sprausla 50 mm
2 Platas plūsmas sprausla 75 mm
3 Appūšanas sprausla 50 mm
4 Appūšanas sprausla 75 mm
5 Komplekts krāsas noņemšanai
6 Reflektorsprausla
7 Saspiežamais savienojums ∅ 0,5-1,5, ∅ 1,5-2,5, ∅ 0,1-0,5, ∅ 4,0-6,0
8 Temonosēdināmās caurules 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Termonosēdināmo cauruļu komplekts, trīsdalīgs
9 Reflektorsprausla lodēšanai
10 Samazināšanas sprausla 14 mm
11 Samazināšanas sprausla 9 mm
12 Smalko puteklu filtrs
13 HL Scan
14 Platas spraugas sprausla
15 Piespiešanas rullītis
16 Plastmasas metināšanas stieple Cietais PVC, HDPE, PP, ABS
17 Kausēšanas uzgalis

Jūsu drošībai:

Ierīce ir aprīkota ar termoaizsardzību:

1. Termoaizsardzība atslēdz sildītāju, ja gaisa izplūšana no izpūšanas atveres ir pārāk traucēta (rodas karstā gaisa sastrēgums). Fēns tikmēr turpina darboties. Displejā mirgojošais brīdinājuma trijstūris norāda uz atslēgšanu. Kad izpūšanas atvere atkal ir brīva, pēc īsa brīža sildītājs patstāvīgi tiek atkal ieslēgts. Trijstūris displejā pēc tam nodziest. Termoaizsardzība var nostrādāt ari pēc ierīces izslēgšanas, tādā gadījumā pēc atkārtotas ieslēgšanas būs jāgaida ilgāk, līdz tiks sasniegta paredzētā izpūšanas atveres temperatūra. (tikai HM 2320 E)

2. Pārslodzes gadījumā temodrošinātājs ierīci izslēdz pilnībā. (HM 2120 E / HM 2320 E)

Atlikušā karstuma rādītājs (tikai HM 2320 E)

Atlikušā karstuma rādītājs ir vizuāls brīdinājums par savainošanās risku, ar ādu tieši pieskaroties pie karstās izpūšanas caurules. Atlikušā karstuma rādītājs darbojas ari tad, kad ir atvienots elektrības kabelis!

Rādītājs ir gatavs darboties pēc 90 sekunde ilga darba laika un tas mirgo tik ilgi, līdz izpūšanas caurules temperatūra istabas temperatūrā ir nokritusies līdz 60°C. Ja ierīce darbojas mazāk par 90 sekundēm, atlikušā karstuma rādītājs nav aktīvs. Jebkurā gadījumā par drošību ir atbildīgs lietotājs, un, rīkojoties ar karstā gaisa fēniem, vienmēr ir jābūt uzmanīgam.

4. Nodošana ekspluatācijā

Pievērsiet uzmanību! Attālums līdz apstrādājamam objektam atkarīgs no tā materiāla un paredzētā apstrādes veida. Vienmēr iepriekš pārbaudiet, vai gaisa daudzums un temperatūra iestatīti atbilstoši! Ar uzliekamajām sprauslām (skat. piederumu lappusi vākā) karstā gaisa strūklu iespējams koncentrēt uz konkrētu punktu vai plašāku virsmu. Esiet uzmanīgi, nomainot karstas sprauslas! Ja celtniecības fēnu izmantojat kā stacionāru ierīci, novietojiet to uz stabilas, neslīdošas un tīras virsmas.

HM 2120 E

Ierīci ieslēdz un izslēdz ar vairākpakāpju slēdzi (7), kas atrodas roktura aizmugurē. Blakus trīspakāpju temperatūras/gaisa daudzuma regulatoram (1. pakāpe ir dzesēšanas pakāpe ar 80 °C) atrodas regulēšanas ritenītis (8), ar kuru 2. un 3. pakāpē var precīzi bez pakāpēm iestatīt temperatūru diapazonā no 80 - 630 °C. Uz iestatīšanas ritenīša atzīmētie cipari no 1 – 9 ir tikai orientējoši.

„1” nozīmē 80 °C, pie „9” tiks sasniegta maksimālā temperatūra 630 °C. Gaisa daudzums mainās trīs pakāpēs 150/150 – 300/300 – 500 l/min. Aizsargcauruli (3) nonem, izmantojot bajonetes fiksatoru.

leslēgšanas procesi rada īslaicīgu strāvas kritumu. Nelabvēlīgos tīkla apstākļos var rasties ierobežojumi citu ierīču darbībā. Arī tīkla pretestību gadījumā, kas ir mazākas par 0,43 Ohm, nav sagaidāmi traucējumi.

HM 2320 E

1. levade ekspluatācijā

lerīci ieslēdz un izslēdz ar vairākpakāpju slēdzi (7), kas atrodas roktura aizmugurē. Kursorsvira (9) kalpo temperatūras un gaisa apjoma, t.i., ventilatora apgriezienu regulēšanai.

2. Temperatūras iestatīšana

pakāpe ir dzesēšanas pakāpe, temperatūra vienmēr ir 80 °C. Izmantojiet dzesēšanas pakāpi krāsas žāvēšanai,

detaļu dzesēšanai vai sprauslu atdzesēšanai pirms kādas rezerves daļas nomaiņas. 2. pakāpē temperatūru iespējams apkalpes panelī ar LCD displeju bez pakāpēm regulēt amplitūdā no 80 °C - 650 °C. Faktiskā temperatūra tiek nolasīta sprauslas izejā un uzrādīta displejā. Kursors-vira (9) kalpo kā mīnus/plus funkcijas iestatīšanas taustiņi. Temperatūras iestatījums sākas pie 80 °C un beidzas pie maks. 650 °C.

īsi piespiežot kursorsviras "+/-" taustinu, iestatītā vērtība paaugstinās vai pazeminās 10° C soļos. Turot ilgāk nospiestu kursorsviru, vēlamā temperatūra tiek sasniegta ātrāk. Pēc vēlamās temperatūras iestatīšanas ventilatoram atkarībā no izvēlētā apgriezienu skaita / gaisa daudzuma nepieciešamas dažas sekundes, lai sasniegtu iestatītās vērtības. Iestatītā vajadzīgā temperatūra uz 3 sekundēm parādās displejā. Pēc tam tajā tiek parādīta aktuālā reālā temperatūra. „°C/°F“ simbols mirgo tik ilgi, līdz tiek sasniegta vēlamā temperatūra.

Ja vēlaties iestatīt citu temperatūru, pakustiniet atkal kur- sorsviru, lai vērtību attiecīgi paaugstinātu vai samazinātu.

Pēc celtniecības fēna izslēgšanas saglabājas pēdējā iestatītā temperatūra.

3. Gaisa daudzuma iestatīšana

Lai mainītu gaisa apjomu, vispirms nospiediet taustiņu "Gaisa apjoms"; mirgo ventilatora simbols. Pēc tam veiciet iestatīšanu ar kursorsviru. Ja 5 s laikā netiek veiktas izmainas gaisa apjomā, tad automātiski tiek atstāts gaisa apjoma iestatīšanas režīms. Ja lietotājs pēc gaisa apjoma iestatīšanas atkārtoti izmanto gaisa apjoma taustiņu, tad gaisa apjoma iestatīšanas režīms tiek nekavējoties atstāts. Gaisa apjoms variē no min. 150 l/min līdz maks. 500 l/min.

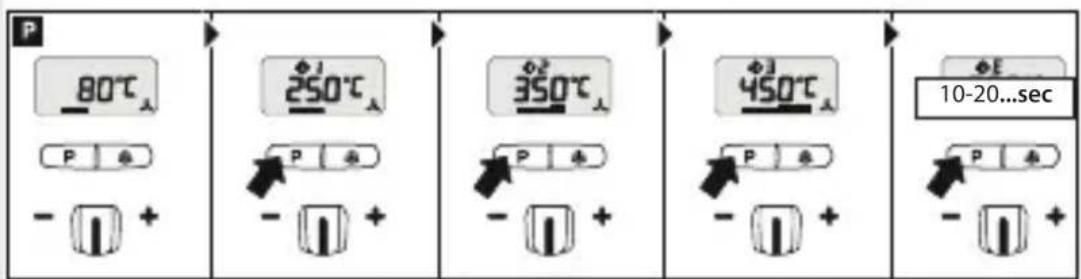

4. Programmrežims (P)

HM 2320 E paralēli parastajam režīmam ir pieejamas četras rūpnīcā iestatītas programmas biežāk veicamajiem darbiem. Celtniecības fēnam rūpnīcā tiek iestatītas četras programmas, kas paredzētas biežāk veicamajiem darbiem. Programmrežīma ieslēgšanai nospiediet taustinu "P" (11).

Displejā parādās cipars 1, kas apzīmē pirmo programmu. Vēlreiz piespiežot programmas taustiņu, varat izvēlēties programmas 2 – 4. Atkārtoti nospiežot taustiņu, Jūs atgriezīsities pie standarta režīma.

lepriekš iestatītas programmas

Programma Temp. °C1 250 °C	apm. 350	Gaiss I/min.	PielietojumsPlastmasas cauruļu formēšana
2 350 °C	apm. 400		Plastmasu sakausēšana
3 450 °C	apm. 500 Lakas noņemšana
E--			Darbības laika iestatīšana sekundēs

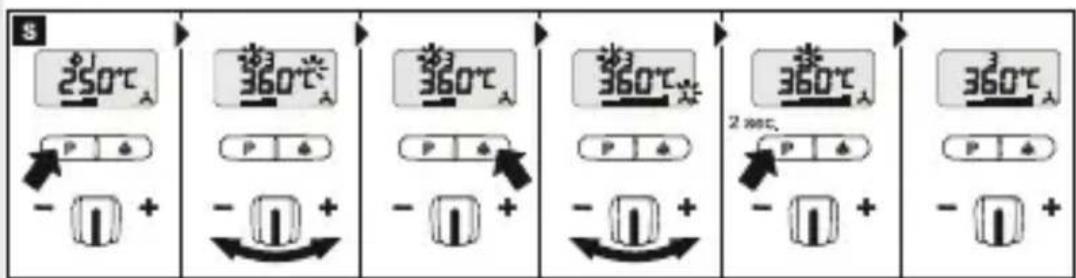

lepriekšminēto četru programmu iestatījumus iespējams jebkurā laikā izmainīt un saglabāt atmiņā. Lai to izdarītu, vispirms nospiediet programmas taustiņu "P" (11) līdz tiek parādīta maināmā programma. Iestatiet vēlamo temperatūru un gaisa daudzumu. LCD ekrānā mirgo saglabāšanas simbols, lai parādītu, ka izvēlētā lietotāja programma ir mainīta. Lai šo iestatījumu saglabātu izvēlētajā lietotāja programmā, ir jānospiež un jātur programmas izvēles taustiņš. Saglabāšanas simbols mirgo vēl apm. 2 s. Ja iedegas saglabāšanas simbols, iestatītās vērtības ir saglabātas programmā. Lai atgrieztos pie standartrežīma, turiet programmas taustiņu nospiestu, kamēr displejā nodziest programmas simbols.

6. ECO režims (tikai HM 2320 E)

Ar manuāli iestatāmu laiku e-režīma funkcija atvieglo lietošanu (HM 2320 E) bez apsildes un ar minimālu mortora apgriezienu skaitu. Tā sniedz lietotājam priekšrocību taupīt energiju un dod drošību, nelietojot ierīci ilgstoši, tā kā ierīce, izmantojot e-režīmu tiek izmantota tika samazinātā apjomā.

Laiks iestatāms E programmā. Tā var ilgt starp 0 un 1990 sekundēm. Ja tā ir nulle, funkcija tiek deaktivēta. Nospiežot programēšanas taustiņu dažas sekundes, laiks tiek saglabāts, arī, ja ierīce ir izslēgta.

Ierīcei var likt atgriezties normālā darbības režīmā, ja caur džoistiku tiek nospiesta programmu vai ventilatora taustiņš. lepriekš iestatītā temperatūra un gaisa daudzums tiek aktivēti.

P 80°C P + - + 250°C P + - + 350°C P + - + 450°C P + - + ΦE 10-20...sec P + - +

S 250°C P + - 360°C P + - 360°C P + - 360°C 2 sec. P + - 360°C P + - 360°C P +

1. Pakāpju slēdzis II
2. Nospiediet P taustiņu E programmai uz džoistika -/+ 10 līdz 1990 sek. Turiet piespiestu programmu izvēlnes taustiņu līdz parādās saglabāšanas simbols, lai saglabātu izvēlēto darbības laiku.

*Uzmanību! Norāde "sec" displejā vairs neparādās. Ir redzamas iestatītās sekundes.

1. Ar programmas izvēlnes taustiņiem vai manuāli iestatiet vēlamo temperatūru/lietotāja iestatījumu.
2. Iestatītā temperatūra/lietotāja iestatījums tiks konstanti saglabāt līdz izvēlētā darbības ilguma beigām.
3. Pēc izvēlētā darbības laika beigām ierīce pāriet e režīmā (minimāls motora apgriezienu skaits). Redzams kā E LCD rādījumā.
4. Izmantojot džoistika programmās un ventilatora taustiņu, iestatītā lietotāja pogramma tiek no jauna startēa ar izvēlēto darbības laiku.

- + - +

1. E režimā iestatītais gaisa daudzums ir rūpnīcas iestatījums. Vajadzības gadījumā to var slēdža pakāpē I (aukstuma pakāpe) justēt uz augšu vai uz leju. Ja ir jāiestata cita gaisa daudzuma pakāpe, to var saglabāt "E" programmā un slēguma pakāpē ll, turot nospiestu programmēšanas taustiņu.

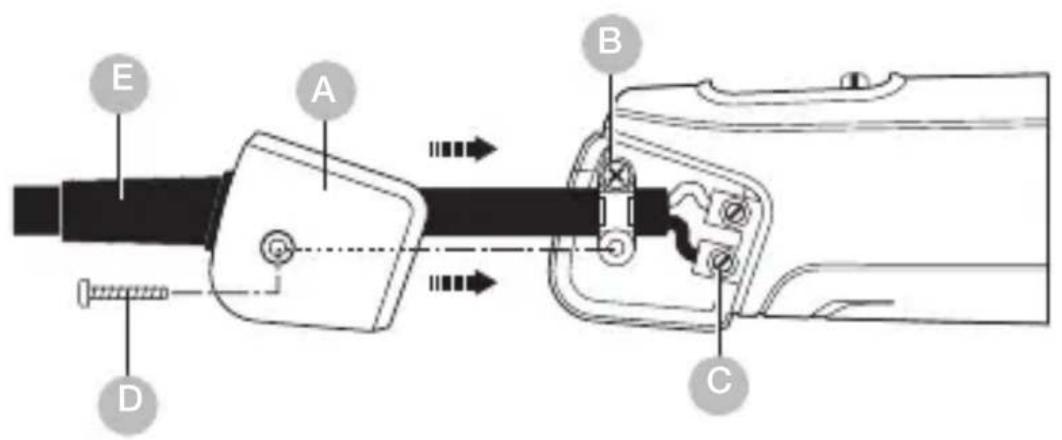

7. Kabela nomaiņa (tikai HM 2320 E)

Ja kabelis ir bojāts, to var bez problēmām nomainīt, neatverot ierīces korpusu: Ja kabelis ir bojāts, to var bez problēmām nomainīt, neatverot ierīces korpusu:

4.1

E A B D C

Svarīgi! lerīce jāatslēdz no elektrotīkla.

1. Jāatskrūvē skrūve D un jānovelk pārsegs A.
2. Jāatbrīvo kabela fiksators B.
3. Jāatbrīvo pieslēguma spailes C.
4. Jāizvelk kabelis E.
5. Jāievieto jaunais kabelis un jāveic visas darbības ap-grieztā secībā (1. jāpieskrūvē tīkla spaile utt.).

5. Pieteikumi

Zemāk mēs parādīsim dažus STEINEL karstā gaisa pūtēju pielietojumus.

5.1 HM 2120 E

Krāsas nonemšana: Krāsa uzkarsējot klūst mīksta un to var nonemt ar špaktellāpstinu vai skrāpi.

Kabeļu kausēšana: Temonosēdināmās plastmasas cauruli uzbīdiet uz izolējamās vietas un uzkarsējiet ar karsto gaisu. Termonosēdināmās plastmasas caurule saraujas par apm. 50 % no sava diametra un nodrošina blīvu savienojumu. Īpaši ātru un vienmērīgu saraušanos iespējams panākt, izmantojot reflektorsprauslas. Kabeļu lūzumu blīvēšanai un stabilizēšanai, lodējumu vietu izolēšanai, kabeļu saišķu saturēšanai, spailļu savienojumu apvalkiem.

PVC apstrādāšana: plātnes, caurules vai slaloma zābaki klūst mīksti un veidojamiz

Formas izmainas: šādi slēpju zābakiem un sporta apa- viem iespējams piešķirt vēlamo formu.

Atlodēšana: ar redukcijas sprauslas palīdzību iespējams ātri un viegli atlodēt elektroniskās detaļas no montāžas plāksnes.

Mikstināta lodēšana: vispirms notīriet savienojamās metāla daļas, tad uzkarsējiet lodējamās virsmas un pielieciet lodēšanas stiepli. Lodēšanai izmantojiet līdzekli oksidācijas novēršanai vai lodēšanas stiepli ar oksidācijas novēršanas līdzekli.

Plastmasas sakausēšana un savienošana: detaļām, kas jāsavieno, jābūt no vienādas plastmasas. Izmantojiet atbilstošu metināšanas stiepli.

5.2 HM 2320 E

Plēves sakausēšana: plēves tiek pārliktas viena otrai pāri un sakausētas. Karsto gaisu ar spraugas sprauslu ievada zem augšējās folijas loksnes, tad abas loksnes saspiež cieši kopā ar piespiedrullīša palīdzību. lespējama ari telts PVC pārsega labošana, izmantojot pārklājošu metināšanu un spraugas sprauslu.

leteikumi metināšanas stieples izvēlei plastmasas metināšanai

Materiāls / Izmantošanas veidi / Atpazīšanas pazīmes

- Cietais PVC / Caurules, plāksnes, celtniecības profili, tehn. veidgabali 300 °C metināšanas temperatūra / Liesmā pāroglojas, asa smaka; klaudzoša skaņa

• Cietais PE (HDPE) polietilēns / Vannas, grozi, tvertnes, izolācijas materiāls, caurules 300 °C metināšanas temperatūra / Gaiša, dzeltena liesma, pilieni turpina degt, ož pēc nodzēstas sveces; klaudzoša skaņa
• PP polipropilēns / Kanalizācijas notekcaurules, iesainojums, automašīnu detaļas 250 °C metināšanas temperatūra / Gaiša liesma ar zilu centrālo daļu, pilieni turpina degt, asa smaka; klaudzoša skaņa
• ABS / Automašīnu detaļas, ierīču korpusi, čemodāni 350 °C metināšanas temperatūra / Melni, pārslaini dūmi, salkana smaka; klaudzoša skaņa

6. Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.n.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālas tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

7. Atbilstības deklarācija

STEINEL GmbH ar šo paziņo, ka karstā gaisa pūtējs HM 2120 E un HM 2320 E atbilst Direktīvai 2006/42/EK Pilns ES atbilstības deklarācijas teksts ir pieejams šajā interneta adresē: www.steinel.de

8. Ražotāja garantija

Kā pircējam Jums attiecībā pret pārdevēju ir spēkā likumā paredzētās garantijas tiesības. Mūsu garantijas saistības nesamazina un neierobežo šīs tiesības, ciktāl tādas pastāv Jūsu valstī. Mēs piešķiram 5 gadu garantiju nevainojamām Jūsu STEINEL profesionālā sensorikas produkta īpašībām un darbībai. Mēs garantējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas defektu. Mēs garantējam visu elektronisko būvdaļu un kabeļu ekspluatācijas drošumu, kā ari visu izmantoto materiālu un to virsmu nevainojamību.

Sūdzību iesniegšana:

Ja vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtiet to pilnā komplektācijā, apmaksājot pasta izdevumus, pievienojot originālo čeku, kā arī norādot pirkuma datumu un produkta apzīmējumu, Jūsu pārdevējam vai tieši mums: SIA Ambergs, Brīvības gatve 195-20, LV-1039, Rīga. Tādēl mēs iesakām rūpīgi saglabāt pirkuma čeku līdz garantijas laika beigām. STEINEL nenes atbildību par transporta bojājumiem un atpakal sūtišanas riskiem. Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā www.steinel-professional.de/garantie Ja Jums ir garantijas gadījums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienestā: 00371 29460997.

9. Tehniskie dati

HM 2320 E

– Tīkla pieslēgums: 230 V, 50/60 Hz

- Jauda: 2.300 W

– Gaisa apjoma iestatīšana: bez pakāpju regulācija

– Pakāpe / Gaisa apjoms / Temperatūra:

1 / 150 l/ min / 80 °C

2 / 150–500 l/ min / 80–650 °C

- Temperatūras iestatījums: bez pakāpēm, 10 °C soļos ar taustinīem

- Programmas: 1 = 250^ / apm . 350l / min. , 2 = 350^ / apm . 400l / min. , 3 = 450^ / apm . 500l / min. ,

E-režīms / laika iestatīšana

– Atlikušā karstuma rādītājs: jā

– Atminas taustiņš: iestatīto programmu mainai

– Elektroizolācijas drošības klase: //

- Termoaizsardzība:

– Aizsardzība pret pārkaršanu: jā

– Emisijas trokšnu limenis: ≤ 70 dB (A)

- Kopējais vibrācijas lielums: ≤ 2,5 m/s ^2 I K = 0,04 m/s ^2

– Svars: 960 g

HM 2120 E

– Tīkla pieslēgums: 220 – 230 V, 50/60 Hz

- Jauda: 2.200 W

– Pakāpe / Gaisa apjoms / Temperatūra:

1 / 150 l/ min / 80 °C

2 / 150–300 l/ min / 80–630 °C

3 / 300 - 500 l/ min / 80 - 630 °C

– Temperatūras iestatījums: bez pakāpēm 9 soļos ar pagriežamu pogu

– Atlikušā karstuma rādītājs: nē

– Elektroizolācijas drošības klase: //

– Aizsardzība pret pārkaršanu: jā

– Emisijas trokšnu limenis: ≤ 70 dB (A)

- Kopējais vibrācijas lielums: ≤ 2,5 m/s ^2 I K = 0,04 m/s ^2

– Svars: 850 g

Iestatijumi HM 2120 E

Gaisa apjoms 2. pakāpe neliels gaisa apjoms un gaisa apjoms 3. pakāpe neliels gaisa apjoms (Temperatūra apm.)

Pagriežama poga Apjoms 2 Apjoms 31 80 °C 80 °C
2 110 °C 110 °C
3 190 °C 180 °C
4 280 °C 260 °C
5 360 °C 340 °C
6 440 °C 420 °C
7 500 °C 480 °C
8 570 °C 560 °C
9 630 °C 630 °C

Atkarībā no pagriežamās pogas pozīcijas precizitātes, norādītās orientējošās vērtības var atšķirties par +/- 20 °C.
