KORISNIČKI PRIRUČNIK L 845 SC STEINEL

4. Električni priključek

Stikalni načrt

4.1

I O

- Preverite priključke.

– Morebitno prisotno omrežno stikalo je izklopljeno.

• Vklopite omrežno stikalo.

Naprava se ne vklopi (samo SC).

– Zaštićeno autorskim pravima. Pretisak, čak i djelomičan, dopušten je samo uz naše odobrenje.
– Zadržavamo pravo na izmjene koje služe tehničkom napretku.

Upozorenje na opasnosti!

Upozorenje na opasnosti od el. struje!

Upozorenje na opasnosti od vode!

2. Opće sigurnosne napomene

• Pažljivo pročitajte upute.
• Pridržavajte se sigurnosnih napomena.
• Čuvajte upute na pristupačnom mjestu.

- Rad s električnom strujom može dovesti do opasnih situacija. Dodirivanje dijelova koji provode el. struju može uzrokovati električni šok, opekotine ili smrt.

- Rad na naponu mreže dopušten je samo kvalificiranom osoblju.

- Potrebno je pridržavati se državnih propisa za instalaciju i uvjeta priključivanja (npr. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Koristite samo originalne rezervne dijelove.
• Popravke smiju obavljati samo specijalizirane radionice.

3. Opis uređaja

Namjenska uporaba

– Senzorska svjetiljka za zidnu montažu u vanjskom i unutarnjem prostoru (L 845 SC).
– Svjetiljka za zidnu montažu u vanjskom i unutarnjem prostoru (L 845 C).
– Senzorska svjetiljka za podnu montažu u vanjskom i unutarnjem prostoru (GL 85 SC 600 / 900).
– Svjetiljka za podnu montažu u vanjskom i unutarnjem prostoru (GL 85 C 600 / 900).

Nenamjenska uporaba

– Senzorske svjetiljke (SC) sadrže aktivni dojavnik pokreta.
– Inteligentni visokofrekventni senzor (iHF) odašilje visokofrekventne elektromagnetske valove (5,8 GHz) i prima njihov eho. Kod pokreta osoba u području detekcije senzorske svjetiljke senzor registrira promjenu eha. Mikroprocesor aktivira naredbu za uključenje "Uključiti svjetlo".
– Najsigurnije detektiranje pokreta postiže se montažom uređaja bočno na smjer kretanja.
– Domet detektiranja pokreta ograničen je kad se uređaju prilazi izravno.
– Moguće je detektiranje kroz vrata, prozorska stakla ili tanke zidove.
– Analizom signala senzor razlikuje osobe koje se međusobno kreću i pokretne objekte kao što su npr. grmlje ili male životinje. Na taj način su izbjegnuta pogrešna uključivanja koja uzrokuju male životinje kao i smetnje zbog ekstremnih temperatura.

Princip funkcioniranja (L 845 C i GL 85 C 600 / 900)

Varijante C mogu se umrežiti preko Bluetootha s ostalim senzorima kako bi se proširilo područje detektiranja. Oni prosljeđuju detektirane signale (prisutnost i svjetlina) preko Bluetootha. Upravljanje se odvija u umreženom senzoru s drugim sučeljem.

Sadržaj isporuke L 845 SC, L 845 C

3.1

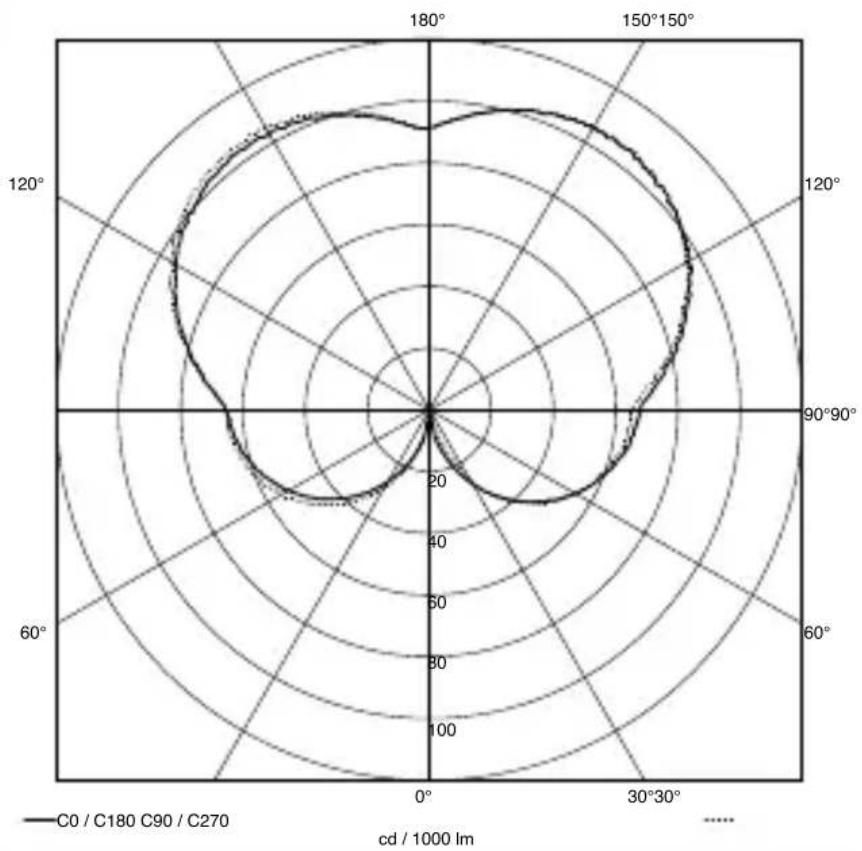

Raspodjela jačine svjetlosti

3.7

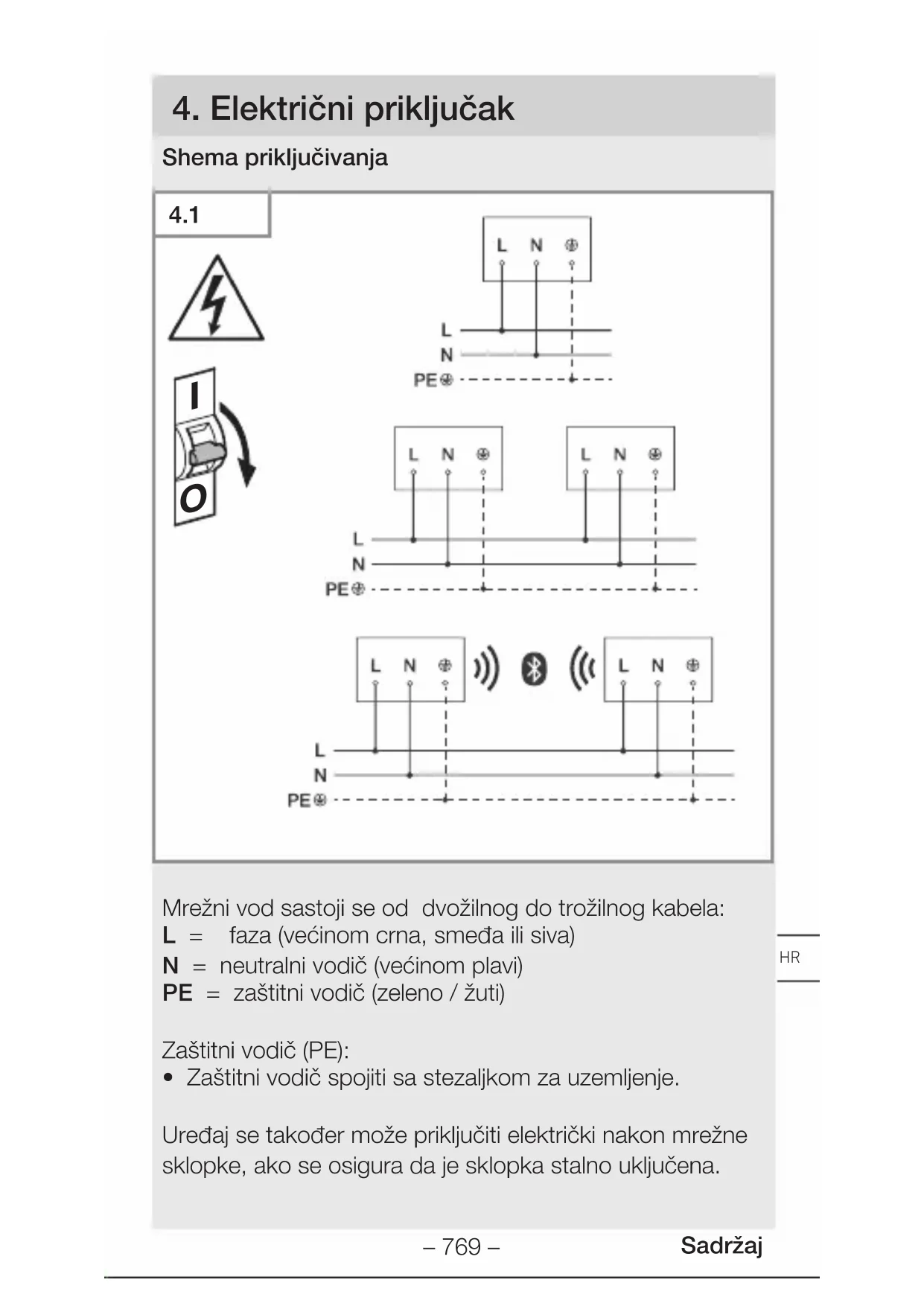

4. Električni priključak

Shema priključivanja

4.1

I O

Zaštitni vodič (PE):

- Zaštitni vodič spojiti sa stezaljkom za uzemljenje.

Uređaj se također može priključiti električki nakon mrežne sklopke, ako se osigura da je sklopka stalno uključena.

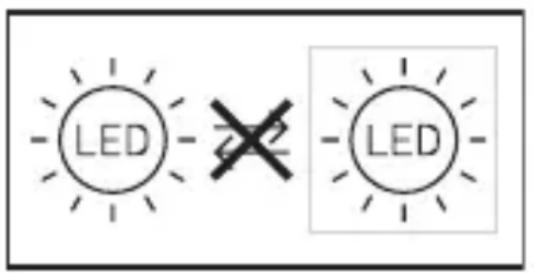

Izvor svjetlosti ove svjetiljke nije zamjenjiv; ako bi se morao zamijeniti (npr. na kraju njegovog vijeka trajanja), potrebno je zamijeniti cijelu svjetiljku.

LED LED

5. Montaža

• Isključiti struju i prekinuti naponsko napajanje.
• Ispitivačem napona provjeriti beznaponsko stanje.
• Provjeriti je li naponsko napajanje ostalo prekinuto.

Opasnost od nastanka materijalnih šteta!

Slučajna zamjena priključnih kabela može uzrokovati kratki spoj.

• Identificirati priključne kabele.
• Ispravno spojiti priključne kabele.

Priprema montaže

• Provjeriti sve sastavne dijelove na oštećenja.
  U slučaju oštećenja ne koristiti proizvod.
• Odaberite prikladno mjesto za montažu
  -uzimajući u obzir domet
  -uzimajući u obzir detektiranje pokreta
  -koje je stabilno
  -u području detekcije nema prepreka
• koje se ne nalazi u područjima s opasnošću od eksplozije
  -koje se ne nalazi na lako zapaljivim površinama
  -Ne gledati u izvor svjetla s male udaljenosti < 30 cm).
  -Udaljeno najmanje 5 m od ostalih svjetiljki.

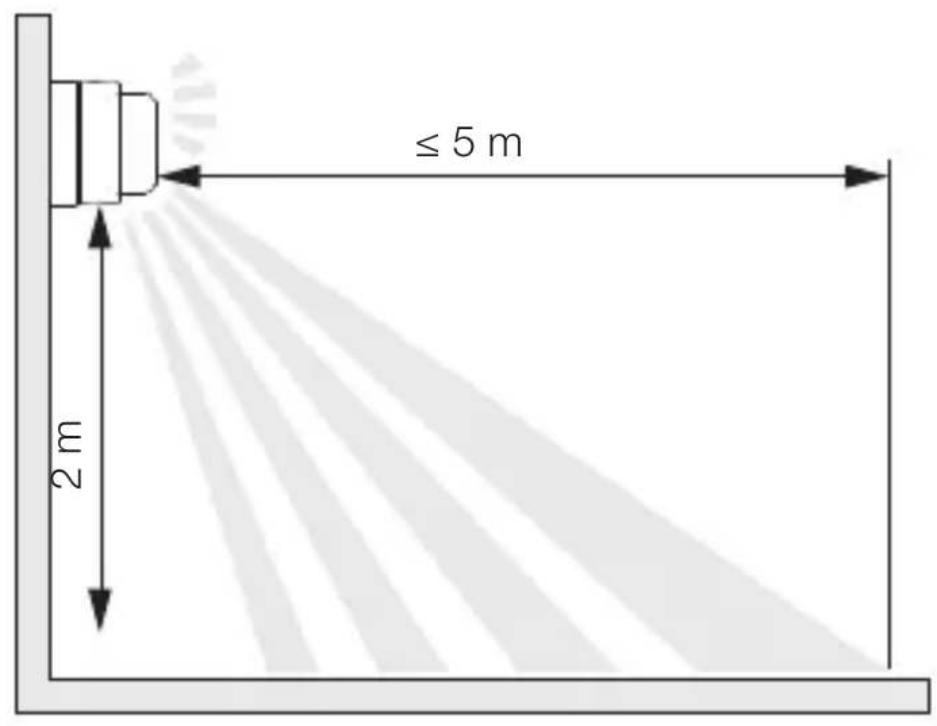

Domet L 845 SC

5.1

Ako su svjetiljke montirane preblizu jedna drugoj, može doći do pogrešnih uključivanja. Odašiljani visokofrekventni signali međusobno se mogu ometati.

• Montirajte svjetiljke na razmaku od najmanje 5 m.
• Umrežite svjetiljke pomoću Steinel Connect App i ciljano isključite senzor pomoću funkcije "Sensor Off" kod pojedinačnih svjetiljki (B + C). Umreženjem se pri pokretu također uključuju svjetiljke čiji senzor je deaktiviran.

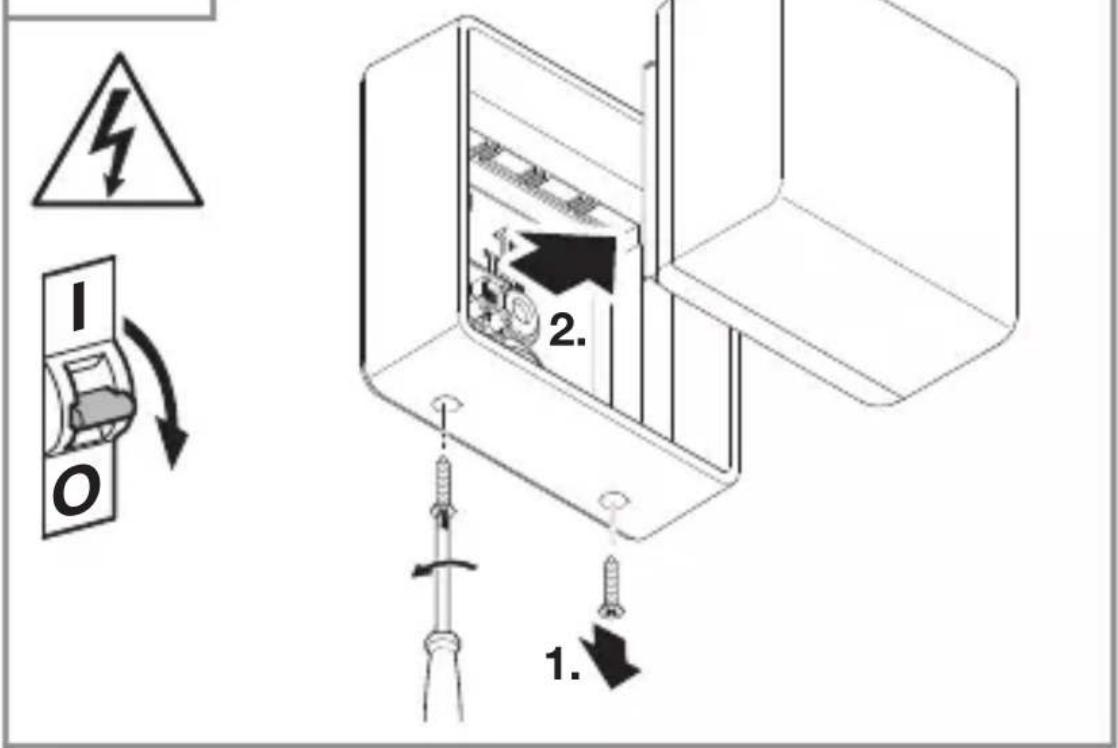

Koraci montaže L 845 SC, L 845 C

5.5

1. O 2. 1.

• Provjerite je li isključeno naponsko napajanje.
• Otpustite sigurnosne vijke.
• Skinite kockastu svjetiljku sa zidnog držača.

HR

5.6

- Strujni vod priključite na stezaljke prema shemi priključivanja. →„4. Električni priključak“

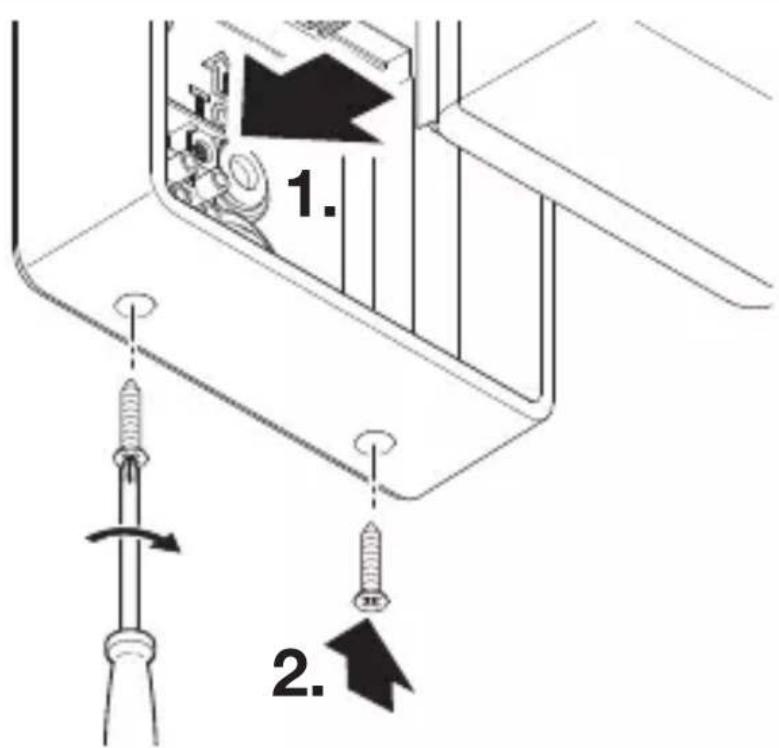

5.11

1. 2.

• Nataknite kockastu svjetiljku na zidni držač.
  • Uvrnite sigurnosne vijke.

5.12

I O

• Uključite strujno napajanje.
• Izvršite podešavanje putem aplikacije (samo SC). →„6. Funkcija“

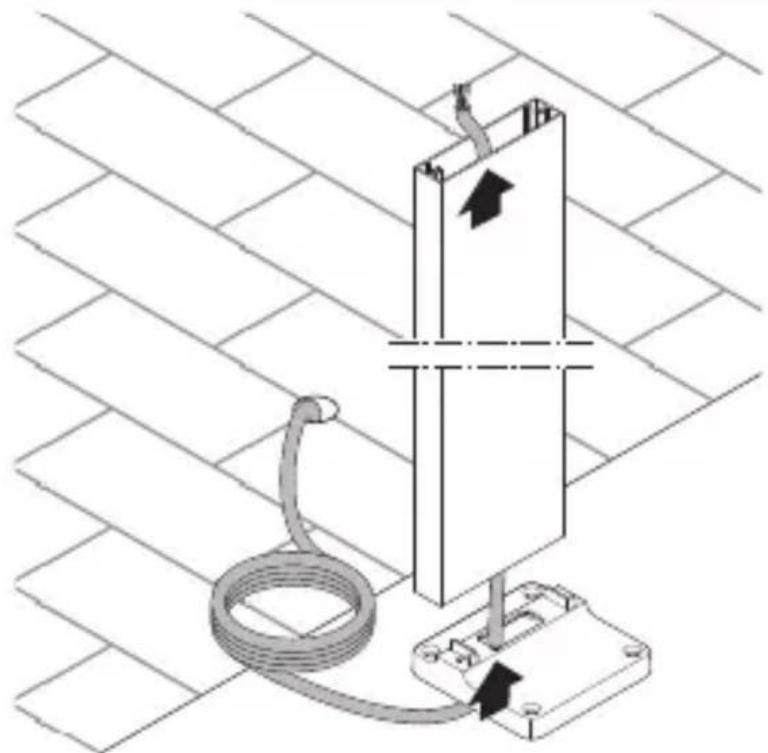

Koraci montaže GL 85 SC, GL 85 C

5.13

I O

1. 2.

• Provjerite je li isključeno naponsko napajanje.
• Otpustite sigurnosne vijke.
• Skinite kockastu svjetiljku s kućišta.

5.14

- Strujni vod priključite na stezaljke prema shemi priključivanja. →„4. Električni priključak“

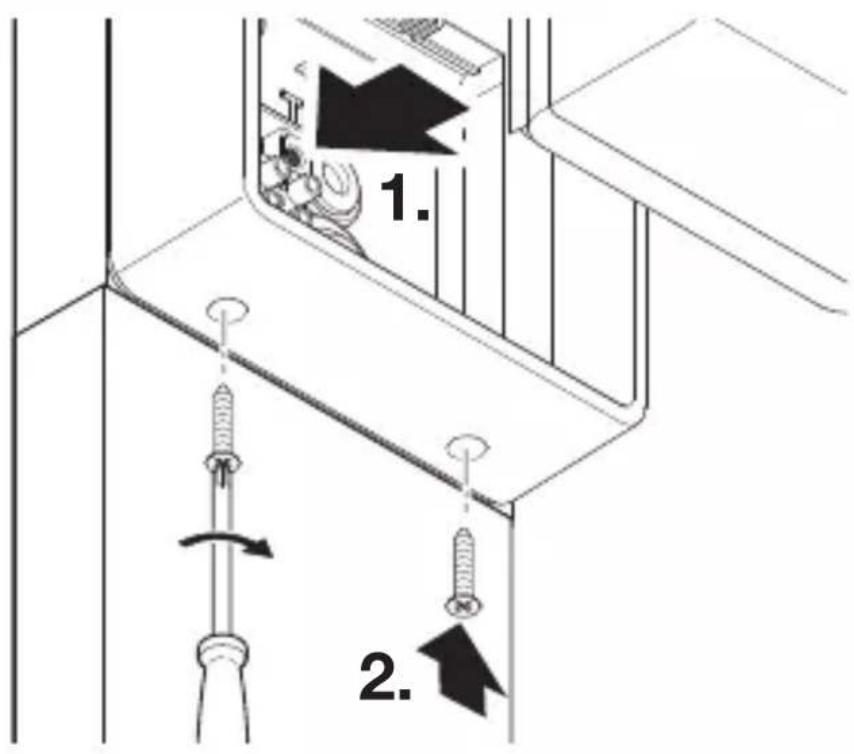

5.22

1. 2.

• Nataknite kockastu svjetiljku na kućište.
  • Uvrnite sigurnosne vijke.

5.23

I O

• Uključite strujno napajanje.
• Izvršite podešavanje putem aplikacije (samo SC). →„6. Funkcija“

6. Funkcija

Funkcije se mogu podesiti za varijante SC.

– Funkcija osnovne svjetline

– Podesiva razina glavnog / osnovnog svjetla

– Prošireno podešavanje dometa

– Grupno umreženje

– Podešavanje svjetlosnog praga pomoću funkcije

Teach-In

Tvorničke postavke

• Podešenost svjetlosnog praga: režim rada pri danjem svjetlu 1.000 luksa
  – Podešenost vremena: 2 sekunde
  – Podešeni domet: 5 metara

režim rada pri danjem svjetlu (neovisno o svjetlini)

Napomena: Nakon svakog isključivanja LED svjetiljke nije moguće ponovno detektiranje pokreta na oko 1 sekundu.

Potom LED svjetiljka može pri pokretu ponovno uključiti svjetlo.

Kod podešavanja područja detekcije i testiranja funkcije preporučuje se podesiti najkraće vrijeme.

Funkcija osnovne svjetline

Osnovno svjetlo omogućava osvjetljavanje s 10 % svjetlosnog učina. Tek kod pokreta u području detekcije svjetlo se uključuje na podešeno vrijeme (v. Podešavanje vremena) na maksimalni svjetlosni učin (100 %). Nakon toga svjetiljka se vraća na aktivirano osnovno svjetlo. Osnovno svjetlo se UKLJUČI kad vrijednost svjetline padne ispod praga. Kod aktiviranog režima rada pri danjem svjetlu osnovno svjetlo je uvijek UKLJUČENO.

0 min = soft aktiviranje svjetla / nema UKLJUČIVANJA osnovnog svjetla od podešene vrijednosti zatamnjivanja

10 min = soft uključivanje svjetla + osnovno svjetlo 10 minuta

30 min = soft uključivanje svjetla + osnovno svjetlo 30 minuta

= soft uključivanje svjetla + osnovno svjetlo cijelu noć

Što je soft uključivanje svjetla?

Senzorska svjetiljka ima funkciju soft uključivanja svjetla. To znači da se svjetlo prilikom uključivanja ne uključuje izravno na maksimalnu snagu, već se svjetlina unutar kratkog vremena polako povećava na 100 %. Isto tako se jačina svjetla prilikom isključivanja polako smanjuje.

7. Njega i održavanje

10. Jamstvo proizvođača

Jamstvo proizvođača STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Njemačka

Kao kupcu pripadaju Vam sva prava po zakonu o zaštiti potrošača. Ako ta prava postoje u Vašoj zemlji, ona se našom izjavom o jamstvu ne smanjuju niti ograničavaju.

Dajemo Vam 5 godina jamstva na besprijekornu kakvoću i propisno funkcioniranje Vašeg proizvoda STEINEL-

Professional-Senzorika. Jamčimo da ovaj proizvod nema greške na materijalu, tvorničke i konstrukcijske greške.

Jamčimo tehničku ispravnost svih elektroničkih sklopova i kabela, kao i ispravnost svih korištenih materijala i njihovih površina.

Zahtijevanje jamstvenog prava:

Ako želite reklamirati svoj proizvod, pošaljite cjelovit proizvod s originalnim računom koji mora sadržavati podatke o datumu kupnje i naziv proizvoda, oslobođeno troškova prijevoza, Vašem trgovcu ili izravno na našu adresu, Daljinsko upravljanje d.o.o., Bedricha Smetane 10, HR-10000 Zagreb. Stoga Vam preporučujemo da pažljivo sačuvate račun do isteka jamstvenog roka. Daljinsko upravljanje d.o.o. ne preuzima jamstvo za transportne troškove i rizike u okviru povratne pošiljke.

Informacije o zahtijevanju prava u slučaju jamstva dobit ćete na našoj početnoj stranici www.daljinsko-upravljanje.hr

Ako imate slučaj jamstva ili pitanja u vezi Vašeg proizvoda, nazovite nas na dežurni servisni telefon [phone] ili 388 02 47 u vremenu od ponedjeljka do petka od 08:00 do 16:00 sati ili nas kontaktirajte na e-mail adresu: [e-mail].

11. Tehnički podaci

- Dimenzije (V x Š x D): L 845: 134 × 134 × 87 mm

GL 85 600: 600 × 136 × 146 mm

GL 85 900: 900 × 136 × 146 mm

- Napon strujne mreže: 220–240 V, 50/60 Hz

- Potrošnja snage (P _on ): 9,00 W

– Potrošnja snage iVF senzorike: L 845 SC: 0,67 W

GL 85 SC: 0,67 W

- Stanje pripravnosti za rad (P _net ): 0,45 W

– Svjetlosni učin: L 845 SC: 655 lm

L 845 C: 719 lm

GL 85 SC: 655 lm

GL 85 C: 719 lm

– Učin: L 845 SC: 73 lm / W

L 845 C: 80 lm / W

GL 85 SC: 73 lm / W

GL 85 C: 80 lm / W

LED

– Rasvjetno tijelo: LED

– Temperatura boje: 3.000 K (topla bijela)

- Indeks reprodukcije boje: R _a = 82

– Raspodjela jačine svjetlosti:

– Osnovno svjetlo *:

da (isklj., 10 min, 30 min, cijelu noć, uvijek)

- Područje detekcije, kut detekcije*: 160°

– Područje detekcije, kut otvora * : 160°

- Domet *: 1-5 m

- Podešavanje vremena ^* : 5 s–60 min

- Podešenost svjetlosnog praga ^* : 2–2.000 luksa

– Vrsta zaštite: IP 44
- Klasa zaštite: /
- Temperatura okoline: -20 do +40 °C
- Frekvencija Bluetootha: 2,4 - 2,48 GHz
– Snaga odašiljanja Bluetoothom: 5 dBm,3 mW
– Klasa energetske učinkovitosti:
Ovaj proizvod sadrži izvor svjetlosti klase energetske učinkovitosti "F".

* Za C: Samou kombinaciji s proizvodom s Bluetooth senzorom.

12. Uklanjanje smetnji

Uređaj nema napon.

- Provjerite vod ispitivačem napona.

– Kratki spoj u mrežnom vodu.

• Provjerite priključke.

– Eventualno postojeća mrežna sklopka je isključena.

- Uključite mrežnu sklopku.

• Zamijenite neispravan osigurač.

- Brzi pokreti se prigušuju radi minimiziranja smetnji ili je područje detekcije premalo ili neispravno.

- Provjerite i podesite područje detekcije.

– Neispravan izvor svjetlosti

- Izvor svjetlosti nije zamjenjiv. Zamijenite cijeli uređaj.

– Stalno kretanje u području detekcije.

• Provjerite područje detekcije.
- Po potrebi ograničite ili promijenite područje detekcije.

Uređaj se ne isključuje u cijelosti (samo SC).

– Odabrano je osnovno svjetlo.

- Provjerite područje.

- Po potrebi ograničite ili promijenite područje detekcije.
