NAVODILA ZA UPORABO L 845 SC STEINEL

2. Splošna varnostna navodila 757

7. Vzdrževanje in nega 788

10. Tehnični podatki 791

– Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem. – Spremembe zaradi tehničnega napredka so pridržane.

2. Splošna varnostna navodila

Če ne upoštevate navodil za uporabo, grozi nevarnost! Ta navodila vsebujejo pomembne informacije za varno uporabo naprave. Še posebej opozarjamo na mogoče nevarnosti. Neupoštevanje lahko ima za posledico smrtne ali težje poškodbe.

• Navodila skrbno preberite.

• Upoštevajte varnostne napotke.

• Shranite jih na dostopnem mestu. – Ravnanje z električnim tokom lahko povzroči nevarne situacije. Dotikanje delov pod napetostjo lahko povzroči električni udar, opekline ali smrt. – Dela na omrežni napetosti lahko izvaja le usposobljeno tehnično osebje. – Upoštevajte lokalne predpise za inštalacijo in priključitev (npr. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Uporabljajte samo originalne nadomestne dele. – Popravila naj izvajajo le strokovne delavnice.– 721 – Vsebina

Namenska uporaba – Senzorska svetilka za stensko montažo zunaj in znotraj stavb (L845SC). – Svetilka za stensko montažo zunaj in znotraj stavb (L845C). – Sensorska svetilka za talno montažo zunaj in znotraj stavb (GL85SC600/900). – Svetilka za talno montažo zunaj in znotraj stavb (GL85C600/900). Nenamenska uporaba – Naprav ni mogoče zatemniti. Ni mogoče zatemniti Napotek: Upoštevati je treba minimalno razdaljo 3m do usmerjeval- nika WLAN in dostopnih točk WLAN, da ne bo prišlo do napačnega delovanja.– 722 – Vsebina Princip delovanja (L845SC in GL85SC600/900) – Senzorske svetilke (SC) vsebujejo aktivni javljalnik gibanja. – Inteligentni visokofrekvenčni senzor (iHF) oddaja visokofrekvenčne elektromagnetne valove (5,8GHz) in sprejema njihov odmev. Ob najmanjšem premiku oseb v območju zaznavanja senzorske svetilke senzor zazna spremembo odmeva. Mikroprocesor nato sproži ukaz za "vklop luči". – Najbolj varno zajetje premikanja dobimo pri montaži na strani glede na smer premikanja. – Doseg zajetja premikanja je omejen, kadar se senzorju približujete neposredno. – Zaznavanje je možno tudi skozi vrata, stekla ali tanke zidove. – Z analizo signalov senzor razlikuje med premikanjem oseb in predmetov, kot so grmi ali majhne živali. Napačni vklopi zaradi majhnih živali in motnje zaradi izjemnih temperatur so s tem izključeni. Princip delovanja (L845C in GL85C600/900) Različice C lahko prek Bluetooth povežete z drugimi senzorji, da dobite razširitev območja zajetja. Ti posredujejo zajete signale (prisotnost in svetlost) prek Bluetooth naprej. Krmiljenje se izvaja v senzorju, povezanim v omrežje, z drugim vmesnikom.– 723 – Vsebina

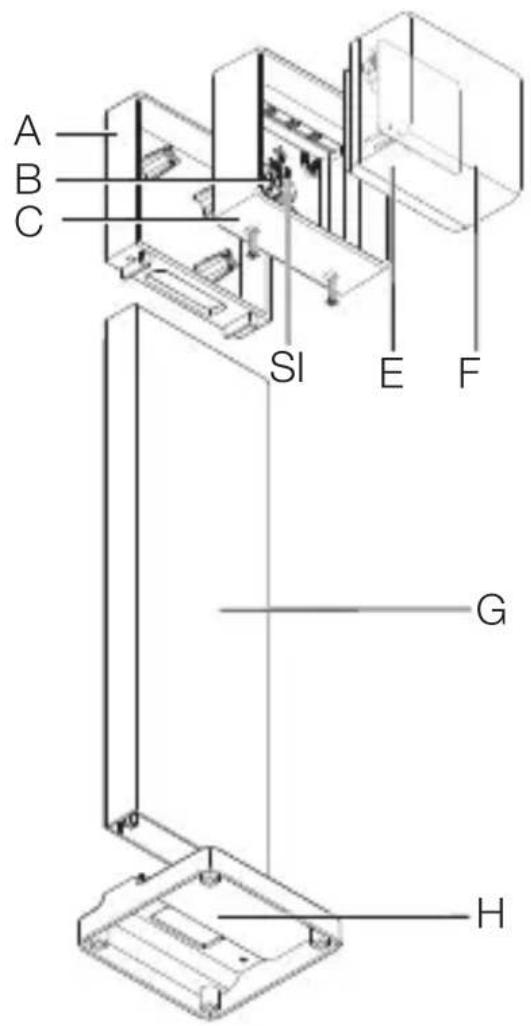

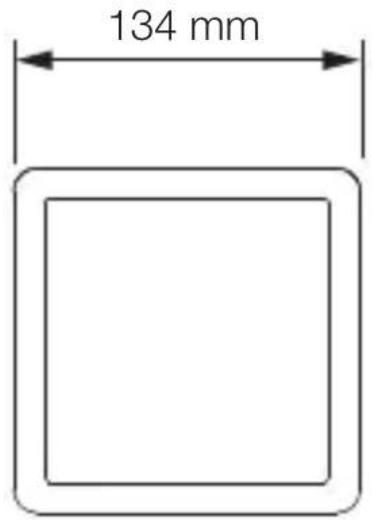

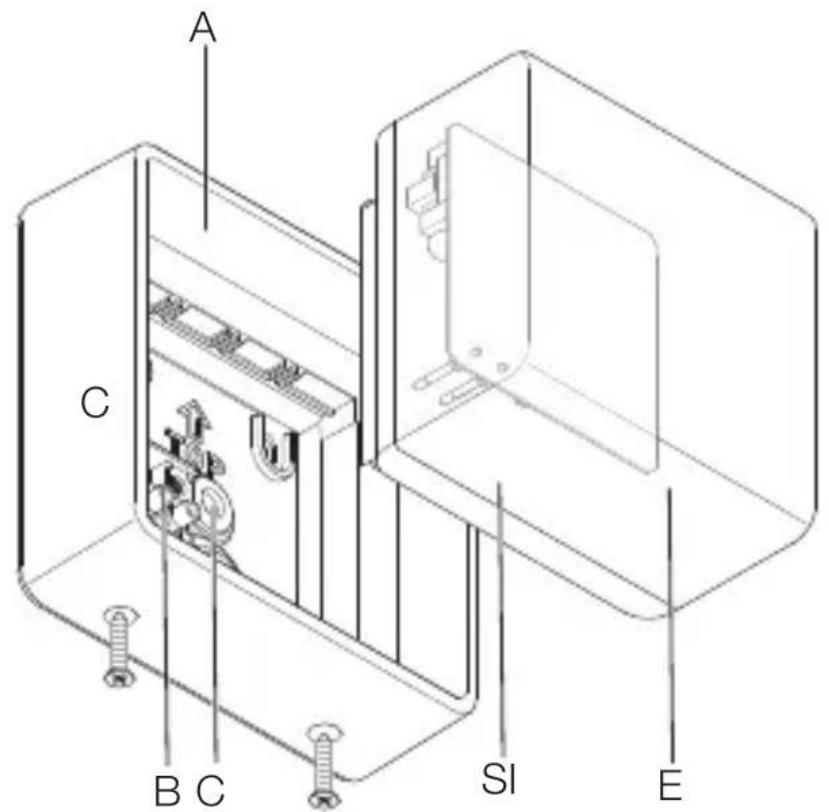

A Držalo B Priključna sponka C Ohišje D Tesnilni čepek E Vtična povezava F Svetilna kocka G Profil H Talna plošča– 729 – Vsebina

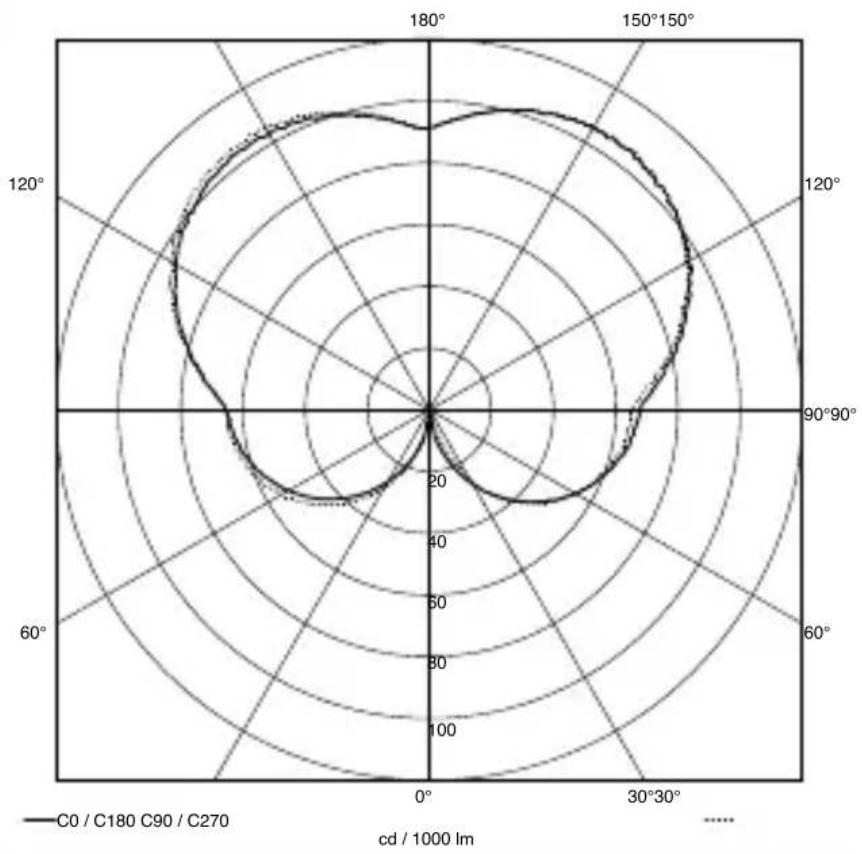

Razdelitev jakostni svetlobe

Električna napeljava je sestavljena iz2 - 3-žilnega kabla: L = faza (praviloma črn, rjav ali siv) N = nevtralni vodnik (največkrat moder) PE = varnostni vodnik (zeleno-rumen) Zaščitni vodnik (PE):

• Zaščitni vodnik priključite na ozemljitveno sponko. Napravo je mogoče priključiti tudi električno na omrežno stikalo, če se zagotovi, da je omrežno stikalo stalno vključeno.– 731 – Vsebina

Nevarnost zaradi električnega toka! Dotikanje delov pod napetostjo lahko povzroči električni udar, opekline ali smrt.

• Poskrbite, da ostane dovajanje napetosti prekinjeno. Nevarnost gmotne škode! Pri zamenjavi priključnih napeljav lahko pride do kratkega stika.

• Identificirajte priključne napeljave.

• Priključne napeljave pravilno zvežite.– 732 – Vsebina Priprave za montažo

• Preverite vse sklope, ali so morda poškodovani. Poškodovanega izdelka ne uporabljajte.

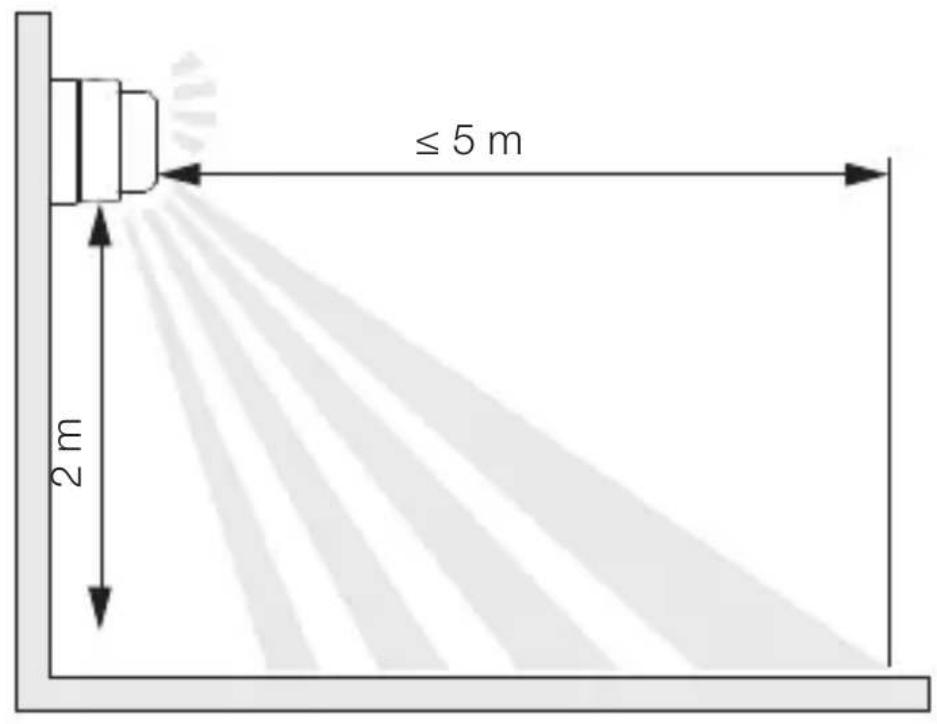

• Izberite primerno mesto montaže. – Upoštevajte doseg. – Upoštevajte doseg zaznavanja gibanja. – Stabilna montaža. – V območju zaznavanja ni ovir. – Naprave ne smete nikoli montirati v predelu, kjer obstaja nevarnost eksplozije. – Ne montirajte na lahko vnetljive površine. – Ne usmerjajte pogleda v svetlobni vir iz kratke razdalje (<30cm). – Ohranjajte oddaljenost vsaj 5m od drugih svetilk.– 733 – Vsebina

5 m 5 m B C Če so svetilke montirane preblizu ena poleg druge, se lahko napačno vklapljajo. Oddajani visokofrekvenčni signali se lahko medsebojno motijo. Naslednji ukrepi pomagajo pri odpravi teh napak:

• Svetilke montirajte najmanj 5m medsebojno oddaljene.

• Povežite svetilke v omrežje prek Steinel Connect App in izklopite senzor prek funkcije za izklop senzorja (Sensor-O) namensko pri posameznih svetilkah (B+C). S povezavo v omrežje se pri premikanju vklopijo tudi svetilke, katerih senzor je izklopljen.– 736 – Vsebina Navodila za montažo L845SC, L845C

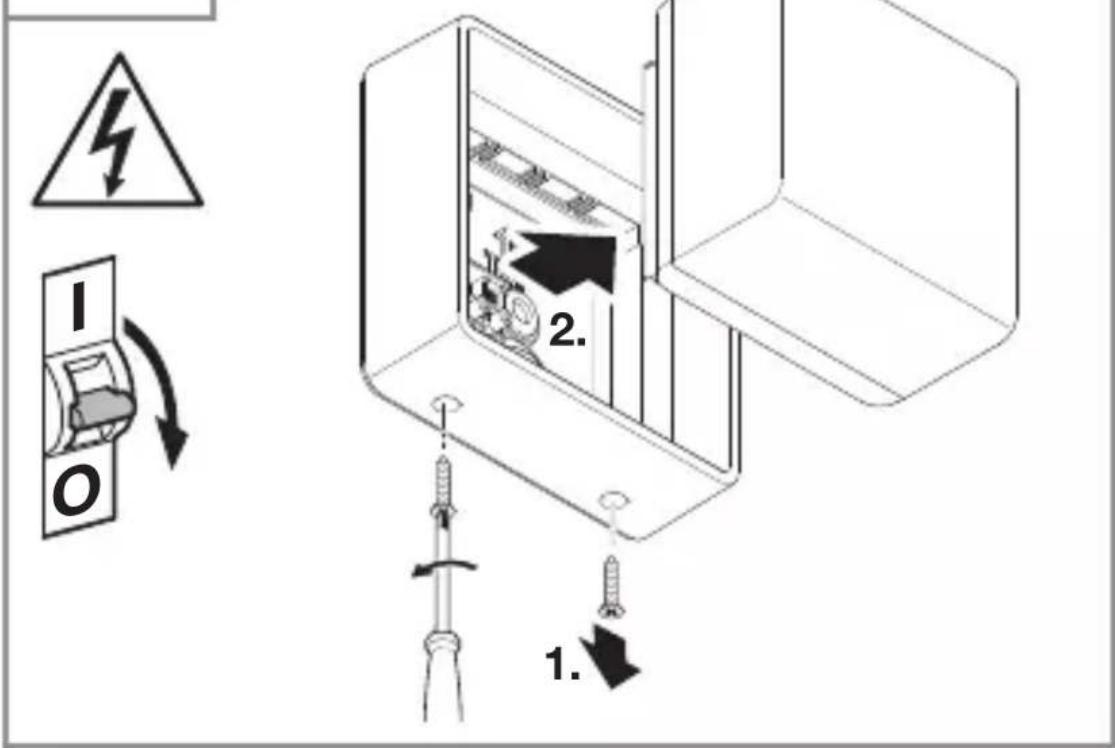

• Svetilno kocko ločite od stenskega držala.– 737 – Vsebina

• Izvrtajte luknje (Ø 6) in vstavite vložke.– 738 – Vsebina

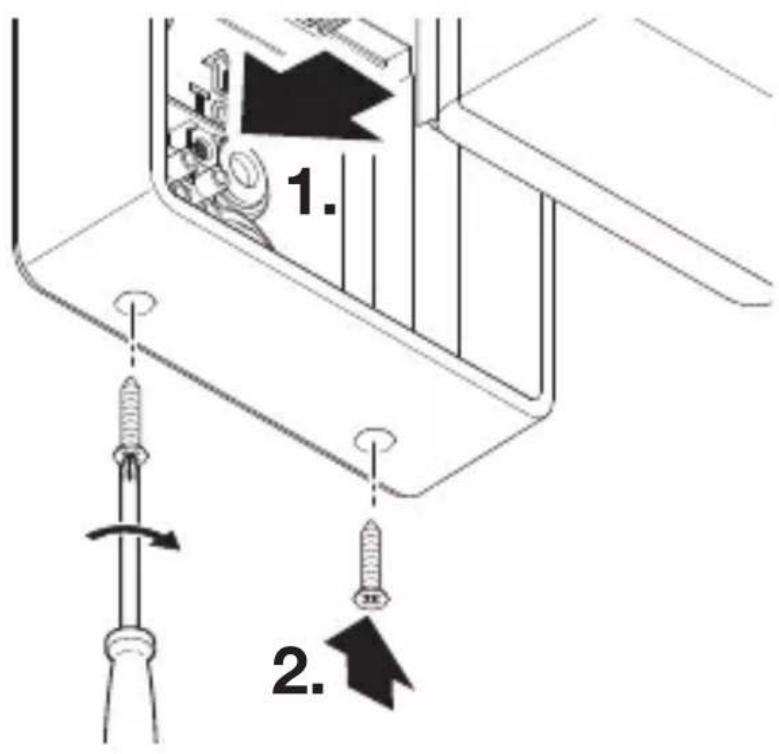

• Stensko držalo trdno privijačite pri podometni napeljavi brez distančnikov.– 739 – Vsebina

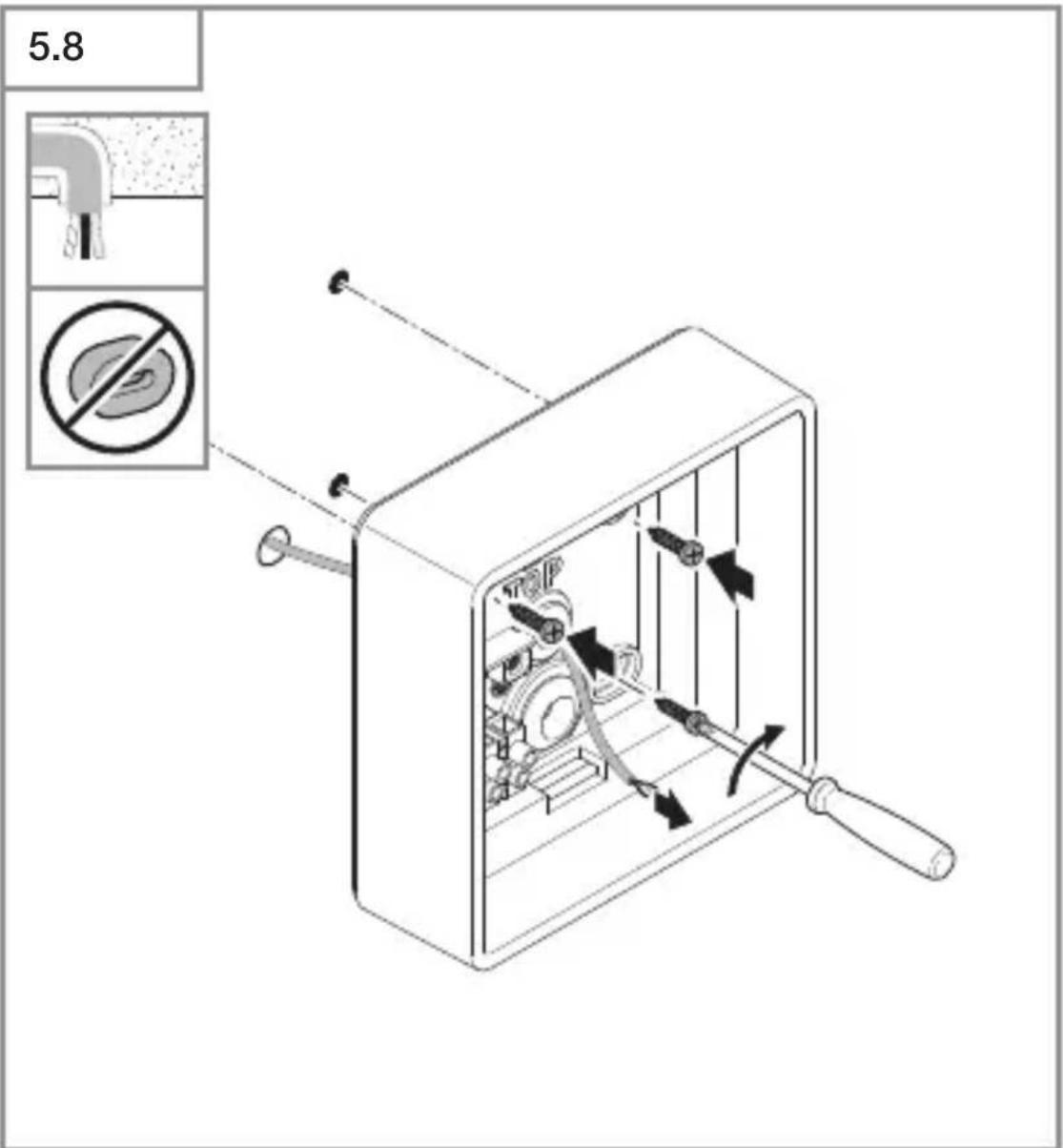

• Stensko držalo trdno privijačite pri nadometni napeljavi z distančniki.– 740 – Vsebina

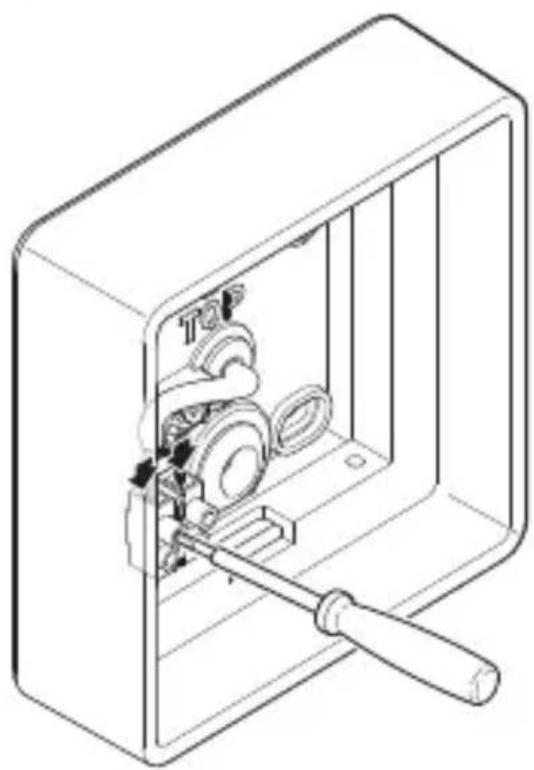

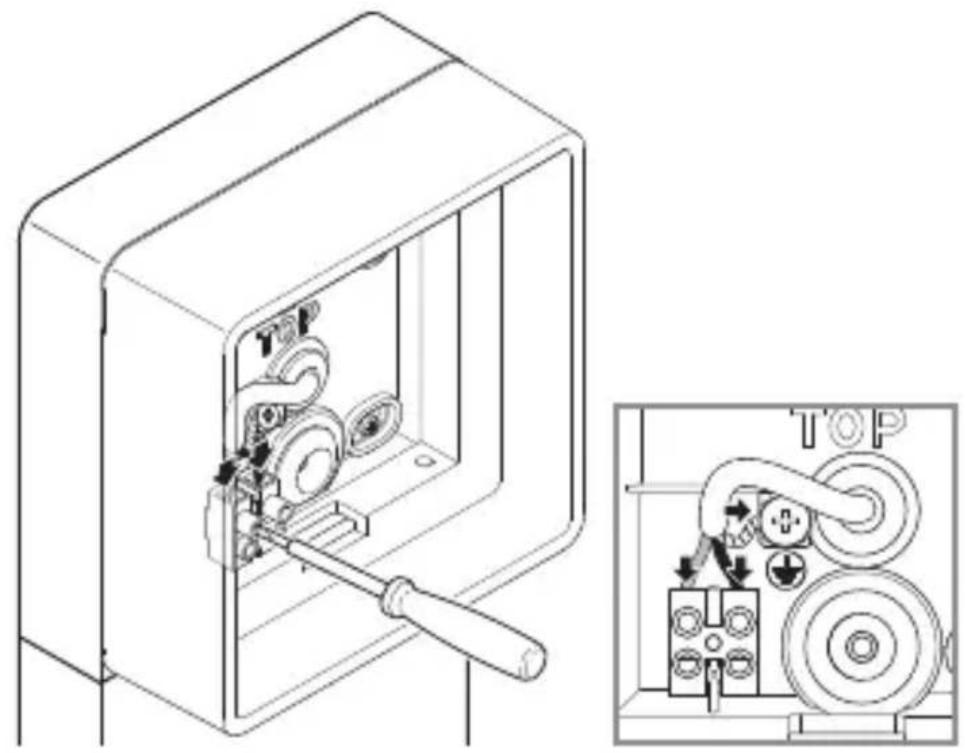

• Električno napeljavo priključite v skladu s stikalnim načrtom. »4. Električni priključek«

• Svetilno kocko ločite od ohišja.

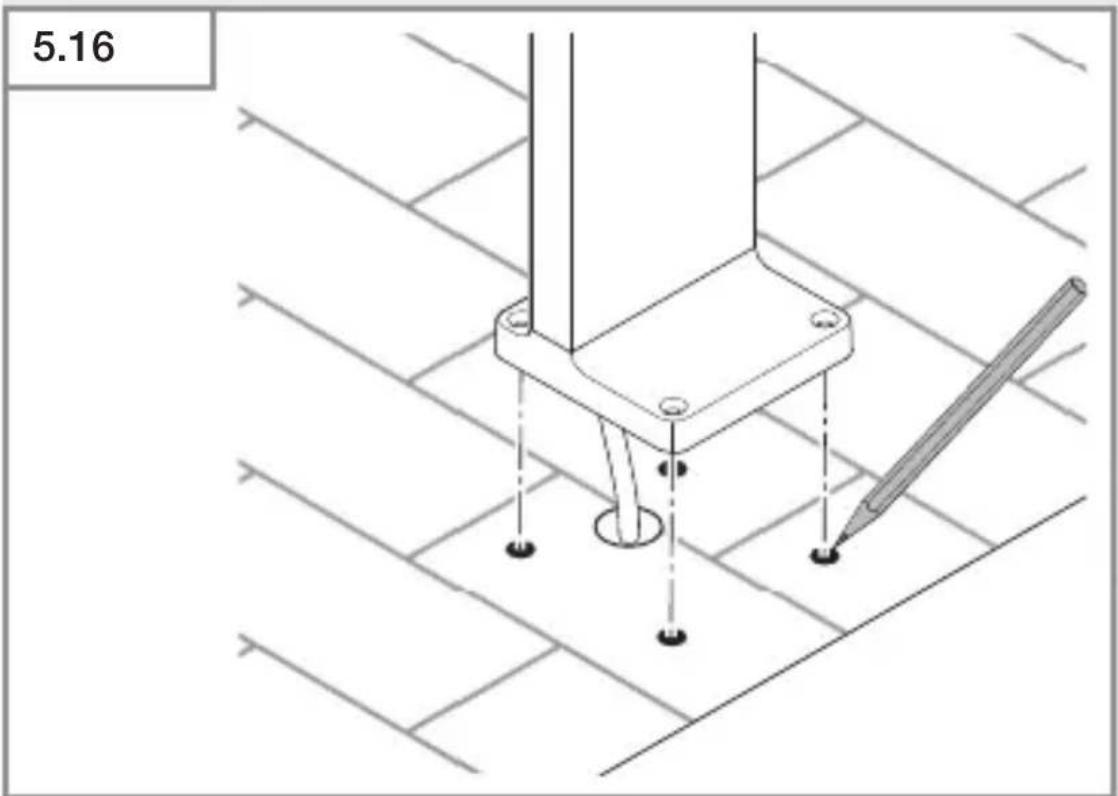

• Zarišite luknje za vrtanje.– 744 – Vsebina

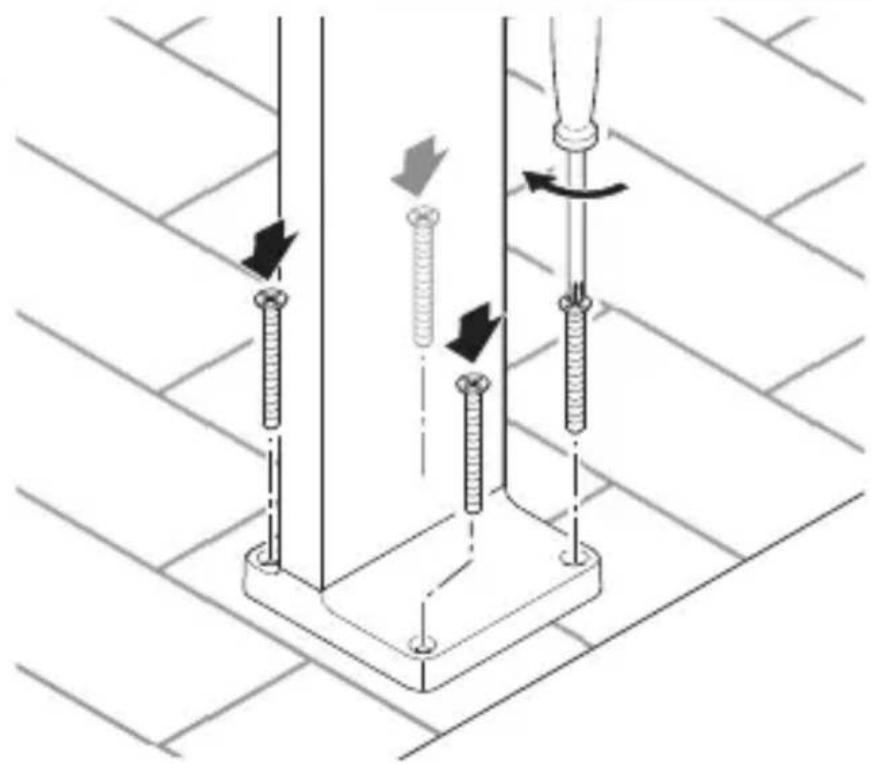

• Izvrtajte luknje in vstavite vložke.

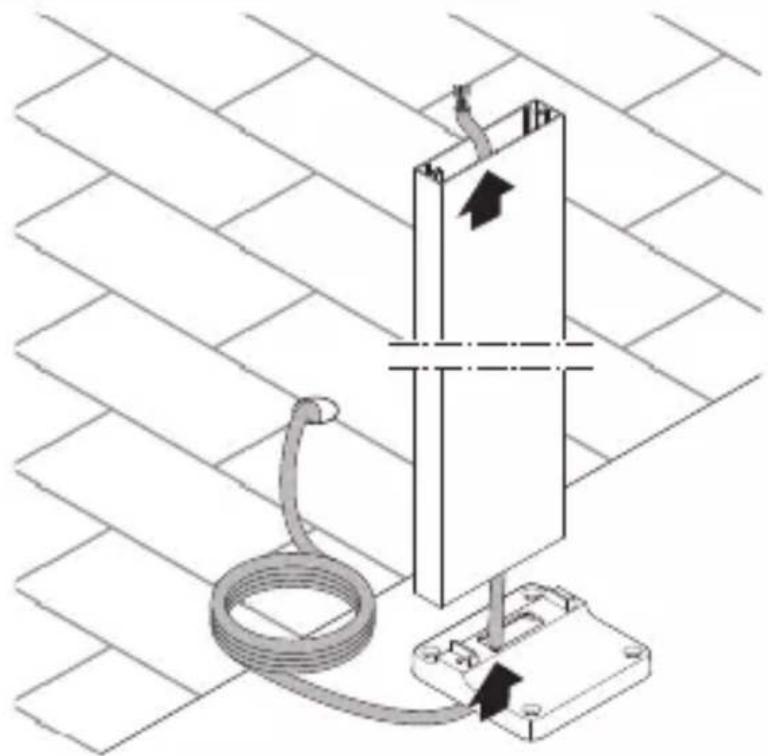

• Kabel napeljite skozi ohišje.

• Električno napeljavo priključite v skladu s stikalnim načrtom. »4. Električni priključek«

• Svetilno kocko namestite na ohišje.

• Izvedite nastavitve v aplikaciji (samo SC). »6. Delovanje«– 748 – Vsebina

Funkcije so nastavljive za različico SC. Za različice C veljajo funkcije le v kombinaciji s senzorskim izdelkom Bluetooth. Funkcije so nastavljive prek Steinel Connect App: Steinel Connect App Za konfiguracijo svetilke s pametnim telefonom je treba iz AppStore sneti Steinel Connect App. Potreben je za Bluetooth primeren pametni telefon ali tablični računalnik. Android iOS Funkcije, nastavljive prek Steinel Connect App: – Nastavitev časa – Nastavitev dosega – Nastavitev zatemnitve – Funkcija osnovne osvetlitve – nastavljiva raven glavne/osnovne luči – Razširjena nastavitev dosega – Skupinska povezava v omrežje – Nastavitev zatemnitve z učenjem– 749 – Vsebina

Tovarniške nastavitve – Nastavitev zatemnitve: delovanje pri dnevni svetlobi 1.000luksov – Nastavitev časa: 2sekund – Nastavitev dosega: 5metrov Nastavitev zatemnitve Želen prag izkrmiljenja (zatemnitev) lahko brezstopenjsko nastavite od približno 2luksa do 2.000luksov. – = delovanje ob dnevni svetlobi (neodvisno od svetlobe) – = zatemnitveno delovanje (pribl. 2luksa) Pri nastavitvi območja zajemanja in za test delovanja pri dnevni svetlobi mora biti nastavitveni gumb v položaju svetenje ob dnevni svetlobi. Nastavitev časa Zakasnitev izklopa lahko nastavite brezstopenjsko od pribl. 5sekund do največ 60minut. Vsako zajeto premikanje znova vklopi luč. Napotek: Po vsakem izklopu LED-svetilke je po pribl. 1sekundi onemogočeno ponovno zajemanje premikanja. LED-svetilka nato po premikanju ponovno vklopi luč. Za nastavitev območja zaznavanja in preverjanje delovanja se priporoča najkrajša nastavitev časa. Nastavitev dosega (občutljivosti) Z izrazom doseg je mišljen krožni premer na tleh, ki nastane pri montaži na višini 2m in označuje območje zaznavanja. – Nastavitev na maksimalno = maks. doseg (5m) – Nastavitev na minimalno = min. doseg (1m)– 750 – Vsebina Funkcija osnovne osvetlitve Osnovna luč omogoča razsvetljavo s pribl. 10% zmogljivosti svetenja. Šele v primeru premikanja v območju zaznavanja se svetilka za nastavljen čas (glejte Nastavitev časa) preklopi na maksimalno zmogljivost (100%) svetenja. Nato se svetilka ponovno preklopi na vklopljeno osnovno luč. Osnovna luč je VKL., če pade svetlost pod nastavljeno mejo svetlosti. Pri aktiviranem svetenju ob dnevni svetlobi je osnovna luč vedno VKL. 0min = mehki vklop luči/osnovna luč NI vklopljena pri nastavljeni vrednosti mraka 10min = mehki vklop luči + osnovna luč 10minut 30min = mehki vklop luči + osnovna luč 30minut = mehki vklop luči + osnovna luč celo noč Kaj je mehek vklop luči? Svetilka s senzorjem ima funkcijo mehkega vklopa luči. To, pomeni, da ob vklopu luč ne deluje ob maksimalni moči, temveč se svetlost v roku ene sekunde hitro in stalno povečuje do 100%. Prav tako svetilka ob izklopu počasi izgublja svetilno moč.– 751 – Vsebina

7. Vzdrževanje in nega

Naprave ni treba vzdrževati. Nevarnost zaradi električnega toka! Stik vode z deli pod napetostjo lahko povzroči električni udar, opekline ali smrt.

• Napravo čistite le, ko je suha. Nevarnost gmotne škode! Napačno čistilo lahko poškoduje napravo.

Električne aparate, baterije, opremo in embalažo je treba oddati v okolju prijazno ponovno predelavo. Električnih aparatov in baterij ne odstranjujte s hišnimi odpadki! Samo za države članice EU: V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate in baterije, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

Garancija proizvajalca STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, NemčijaKot kupcu so vam v skladu s 437. členom in nadaljnjimi členi Civilnega zakonika (BGB, Bürgerliches Gesetzbuch) na voljo zakonske garancijske pravice (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjšanje kupnine, odškodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne omejuje. Poleg zakonskega garancijskega obdobja vam dajemo 5-letno garancijo na brezhibno sestavo in pravilno delovanje tega izdelka STEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialnih in tovarniških napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih površin. Uveljavljanje: Če želite izdelek reklamirati, pošljite cel izdelek s plačano poštnino in priložite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali ne-posredno na naš naslov: VP ELEKTRO-PROJEKT D.O.O., SREDNJE BITNJE 70, 4209 ŽABNICA. Priporočamo vam, da račun skrbno hranite do poteka garancijskega obdobja. Za transportne stroške in tveganja v okviru vračila družba STEINEL ne prevzema jamstva.Informacije o uveljavljanju garancijskega primera najdete na naši spletni strani www.veleprodaja-ep.si/www.steinel.deČe imate garancijski primer ali vprašanje glede izdelka, nas lahko pokličete na telefonsko številko servisa 040856-555/059365-750 (-751 / -752). PROIZVAJALCA

11. Tehnični podatki

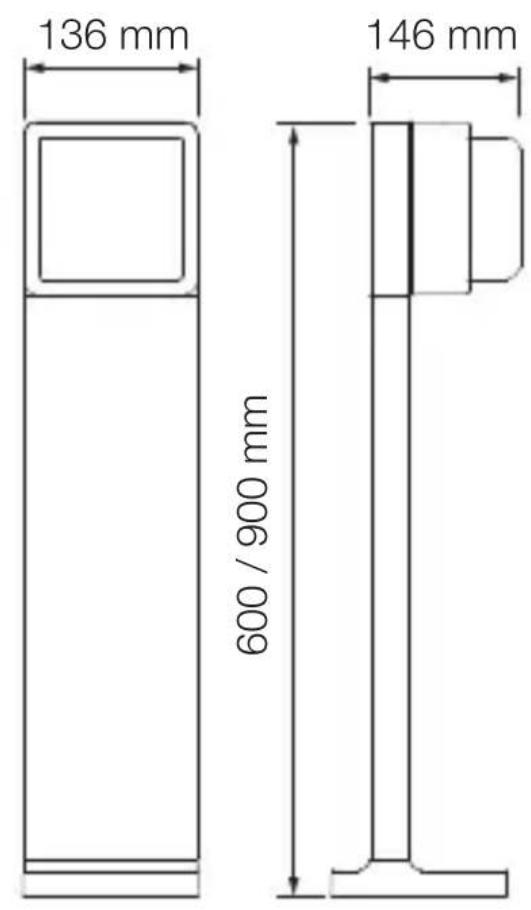

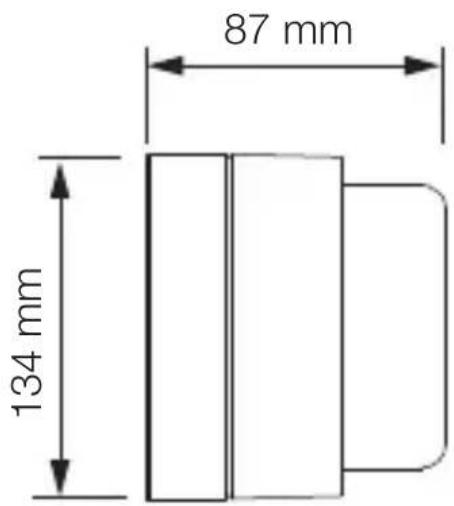

=82 – Srednja izmerjena življenjska doba: L70B50 pri25°C:>60.000ur. – Barvna konsistencaSDCM: začetna vrednost: 3 – Razdelitev jakostni svetlobe: LumEdit Cubo 2835 LED mit Gehäuse.ldt Polardiagramm

– Vrsta zaščite: IP44 – Razred zaščite: I – Temperatura okolice: - 20bis + 40°C – Frekvenca Bluetooth: 2,4 - 2,48GHz – Oddajna moč Bluetooth: 5dBm,3mW – Razred energetske učinkovitosti: Ta izdelek vsebuje svetlobni vir razreda energetske učinkovitosti „F“.

• Zamenjajte okvarjeno varovalko. – Hitra premikanja so zatrta z namenom zmanjšati motnje ali pa je področje zaznavanja nastavljeno nepravilno.

• Preverite in nastavite območje zaznavanja. – Okvarjeni vir svetlobe.

• Vir svetlobe ni nadomestljiv. Napravo v celoti zamenjajte. Naprava se ne izklopi (samo SC). – Stalno premikanje na območju zaznavanja.

• Preverite območje zaznavanja.

Naprava se nezaželeno vklopi (samo SC). – Naprava ni dovolj čvrsto nameščena.
