NAVODILA ZA UPORABO L 625 CAM SC STEINEL

SI ..... 173 Upoštevajte besedilo!

Kameru je možné ručne vyrovnat.

(obr. 5.8)

– Zaščiteno z avtorskimi pravicami.
Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.
– Spremembe zaradi tehničnega napredka so pridržane.

Razlaga simbolov

Opozorilo pred nevarnostmi!

Napotek na mesta besedila v dokumentu.

2. Splošna varnostna navodila

Pred izvajanjem dela na napravi prekinite dovod električne napetosti!

• Ob montaži mora biti električni vodnik, ki ga boste priključili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem električne napetosti, će res ni več napetosti.
• Pri inštalaciji svetilke s kamero imate opravka z delom pod električno napetostjo. Zato mora biti strokovno izvedeno po veljavnih krajevnih predpisih za namestitev in pogojih za priključitev. (npr. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000)

- Uporabljajte le originalne nadomestne dele.

- Popravila lahko izvajajo le strokovne delavnice.

3. L 625 CAM SC

Namenska uporaba

– Senzorska svetilka z vgrajeno kamero in govorno napravo za stensko montažo zunaj zgradb

L 625 CAM SC ima kamero s pomnilno kartico in govorno napravo. Obe funkciji lahko krmilimo prek aplikacije.

V L 625 CAM SC je vgrajen pasivni javljalnik gibanja. Vgrajen visoko zmogljivostni infrardeči senzor zajema nevidno toplotno sevanje teles, ki se premikajo ( ljudi, živali itd. ). Na ta način zajeto sevanje se elektronsko pretvori in tako avtomatsko vklopi svetilko. Toplotno sevanje ni zaznano, kadar so napoti ovire, kot so npr. zidovi in steklene šipe, v takem primeru tudi ne more priti do vklopa svetila.

Pomembno:

Najzanesljivejše zaznavanje gibanja do-sežete, če svetilko s kamero montirate bočno glede na smer hoje in tako, da senzorsko zaznavanje ni ovirano ( kot so na primer drevesa, zidovi ipd. ). Doseg je omejen, če se premikate direktno proti svetilki.

Obseg dobave (sl. 3.1)

• svetilka s kamera
• štirje vijaki
  – štirje mozniki
• ključ za ponastavitev
• zvezdasti ključ

Mere izdelka (sl. 3.2)

Pregled sestavnih delov (sl. 3.3)

A Svetilka s kamera
B Zaskočitev
C Priključna sponka
D Stensko držalo

E Senzorska enota

F Kamera

G Gumb za ponastavitev

H Statusna LED lučka

I Vtično mesto za pomnilno kartico

Razdelitev jakosti svetlobe (sl. 3.4)

Stikalni načrt (sl. 4.1)

Električna napeljava je sestavljena iz 3-žilnega kabla:

L = fazni vod ( običajno črn, rjav ali siv )

N = nevtralni vodnik ( največkrat moder )

zaščitni vodnik ( zeleno / rumen )

V primeru dvoma morate napeljave identificirati z indikatorjem napetosti; nato ga ponovno preklopite na stanje brez napetosti. Fazo, nevtralnik vodnik in zaščitni vodnik priključite na sponko.

Pomembno:

Zamenjava priključkov lahko povzroči kratki stik v napravi ali v vaši električni omarici. V tem primeru morate vse napeljave znova identificirati in na novo povezati. Na omrežni kabel lahko inštali-rate omrežno stikalo za vklop in izklop.

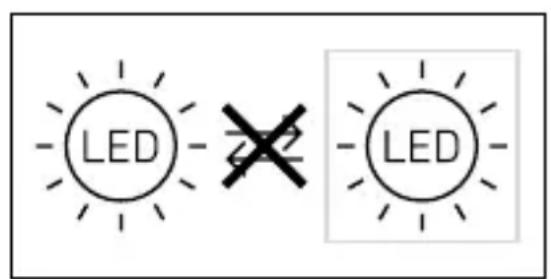

Vira svetlobe te svetilke ni mogoče zamenjati; če je menjava potrebna (npr. po preteku življenjske dobe), je treba menjati celo svetilko.

LED LED

Na svetilko s kamero ne smete priključiti zatemnitvenega stikala, saj jo lahko s tem pokvarite.

5. Montaža

• Preverite vse sklope, ali so poško-dovani.
• Poškodovanega izdelka ne uporabljajte.
• Pri montaži svetilke s kamero pazite, da jo pritrite brez pretresanja.
• Izberite primeren kraj montaže in upoštevajte doseg zaznavanja gibanja. (sl. 5.1)
• Izberite primeren kraj montaže in upoštevajte WLAN-hitrost. Za delovanje morata biti na voljo najmanj 2 Mbps.

Navodila za montažo

• Ločite varnostni vijaki ter ohišje sve- tilke s kmaero od stenskega držala. V ta namen pritisnite na zaskočitveni element (sl. 5.2)
  • Zarišite luknje za vrtanje (sl. 5.3)
• Izvrtajte luknje in vstavite moznike (sl. 5.4)
• Stensko držalo trdno privijačite (sl. 5.5)
• Priključite priključni kabel (sl. 5.6)
• Svetilko kamere namestite na stensko držalo in varnostni vijak trdno privijačite (sl. 5.7)
  • Vklopite oskrbo z energijo (sl. 5.7)
• Odstranjevanje nalepk s senzorja in kamere (sl. 5.7)Izvedite nastavitve → "6. Delovanje"

Kamero lahko ročno nastavite v pravilno smer. (sl. 5.8)

6. Oddaja v uporabo

Zahteve za sistem:

-Med postopkom namestitve odklopi-te repetitor WLAN iz omrežja, pozneje ga lahko ponovno aktivirate.

-Zagotovite, da ima svetloba kamere zadostno pasovno širino na mestu namestitve. Treba je namestiti tablo, ki opozarja, da poteka snemanje filma.

-Prepričajte se, da ima aplikacija Steinel Cam 2 v pametnem telefonu vsa potrebna dovoljenja (zlasti odobritev lokacije (je potrebna, da svetlobna kamera snema omrežje WLAN, mi pa ne snemamo lokacij naših strank)).

-Kamero je treba namestiti tako, da snema samo vaše zemljišče.

Nastavitve omrežja

Prepričajte se, da sta vrata UDP in TCP 3478 vključena v seznam vrat, do katerih morata imeti dostop kamera in odjemalec.

To je potrebno, da se vzpostavi povezava s storitvijo TURN skozi požarni zid.

Konfiguriranje naprave:

Naprava se napaja z el. energijo:

- Naprava je v postopku zagona.

- LED stanja sveti rdeče.

Po izvedenem zagonu:

- Zvočni signal vsake 4 sekunde.

- Statusna-LED utripa rdeče.

- Odprite aplikacijo Steinel CAM.

- Vnesite ime omrežja in ključ omrežja WLAN-usmerjevalnika v aplikacijo Steinel CAM.

Med povezavo naprave in WLAN-us-merjevalnikom:

- Zvočni signal vsako sekundo.

- LED stanja hitro utripa zeleno.

Pametni telefon ali tablični računalnik je povezan z napravo.

• Signal utihne.
• LED stanja počasi utripa zeleno.
• Konfigurirajte napravo prek aplikacije Steinel CAM.
  Vnesite sedaj ime omrežja in geslo WLAN-usmerjevalnika (ruterja) v vašo aplikacijo.

7. Delovanje

Tovarniške nastavitve Nastavitev zatemnitve: 10.000 luksov Časovna nastavitev: 1 minuta Osnovna osvetlitev: 40 %

STEINEL CAM App 2

Android

Svetilka s kamero potrebuje stabilno povezavo WLAN. Pametni telefon ali tablični računalnik morata imeti internetni dostop in pri instalaciji biti povezana z istim WLAN kot svetilka s kamero.

- Wifi 4 / šifriranje WPA2 Omrežje Wifi 2,4 GhZ / min. 2 Mbit/s Različica programske opreme Android 5.0 / iOS 11.0 ali novejša

• S spleta si naložite aplikacijo.
• Takoj ko je tokovna zveza vzpostavljena, je svetilka s kamero pripravljena za konfiguracijo. Med konfiguriranjem se vsake 4 sekunde zasliši en signal.
• Med vzpostavljeno zvezo med svetilko s kamera in pametnim telefonom ali tabličnim računalnikom zazveni vsako sekundo zvočni signal.
• Vnesite sedaj ime omrežja in geslo WLAN-usmerjevalnika ( ruterja ) v vašo aplikacijo.

Funkcija kamere

• Takoj, ko kamero uredite s pametnim telefonom ali tablico, jo lahko samo s te naprave prek QR-kode / serijske številke delite z drugimi napravami.
• Če se senzor sproži, aplikacija sprejme sporočilo o aktivaciji.
• Odprite aplikacijo. Sedaj lahko uporabite slikovni prikaz in govorno napravo.
• Kamera posname sekvenco, će se je senzor sprožil. Posneta sekvenca se na pomnilni kartici shrani, tako da jo je mogoče vedno priklicati. Posneti podatki se shranijo samo na pomnilni kartici svetilke s kamero.

Napotek:

Dodatne informacije k funkcijam in možnim nastavitvam najdete v aplikaciji.

Nastavitev zatemnitve

Želeno mejo vklopa svetilke lahko brezstopenjsko nastavite na od približno 10 luksov do 10.000 luksov.

Nastavitev časa

Želeni čas svetenja lahko nastavite na vrednosti 1 minuta, 3 minute, 10 minut ali 15 minut. Z vsakim zaznanim giba-njem pred iztekom nastavljenega časa se ura postavi na začetek.

Osnovna osvetlitev

Funkcija osnovne osvetlitve omogoča osvetlitev od 10 % do 40 % svetilne moči, ko nastavljena svetlost ni dosežena.

Menjava pomnilne kartice

• Odvijte varnostne vijake (sl. 6.1, neobvezno) in snemite pokrov
• Zamenjajte pomnilno kartico - Priporočeno 128 GB, največ 256 GB (pomnilna kartica 16 GB je v dobavnem obsegu) (sl. 6.2, neobvezno)
• Pokrov namestite in varnostni vijak trdno privijačite (sl. 6.4, neobvezno)

Ponastavitev na tovarniške nastavitve

- Gumb Reset morate držati pritis-njenega pribl. 7 sekund (sl. 6.3, neobvezno)

Napotek:

Če gumb Reset pritisnete s ključem, se svetilka s kamero ponastavi na tovarniške nastavitve. Potem, ko je bila izvedena ponastavitev je vsake 4 sekunde izdan zvočni signal.

- Pokrov namestite in varnostni vijak trdno privijačite (sl. 6.4, neobvezno)

8. Vzdrževanje in nega

Svetilke s kamero ni treba vzdrževati. Vremenske razmere lahko vplivajo na svetilko s kamero. Pri močnem vetru, snegu, dežju ali toči lahko pride do neželenih vklo-pov, saj naprava ne more ločiti nenadnih temperaturnih sprememb od virov toplote. Zaznavalno lečo in lečo kamere je dovolje-no čistiti z vlažno krpo ( brez uporabe čistil ).

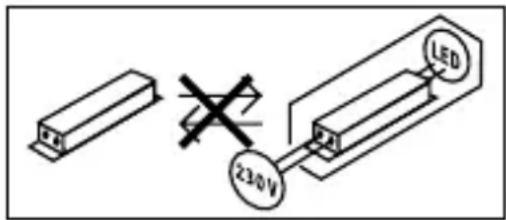

Pomembno: Krmilna naprava ni zamenljiva.

230V LED

9. Odstranjevanje

Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno obdelavo.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno obdelavo.

STEINEL GmbH potrjuje, da je tip radijske opreme L 625 CAM SC skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.stinel.de

11. Garancija proizvajalca

Ta proizvod podjetja je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen naključni kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja

36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poškodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdrževanja. Nadaljnje poškodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da pošljete nera-zstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.

Servis za popravila: Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z našim servisnim obratom glede popravila.

12. Pravni napotki

Zasebnost. L 625 CAM SC je bila razvita za uporabo zunaj prostorov. Zakonski predpisi v vaši državi lahko omejujejo opazovanje zunaj vaše hiše, vašega stanovanja ali vašega zemljišča. Informirajte se o lokalnio veljavnih predpisih. Za varstvo zasebnosti drugih namestite kamero tako, da ne bo snemala javnih mest, cest ali zemljišča sosedov. Priporočamo tudi, da o kameri L 625 CAM SC obvestite vaše sorodni-ke, obiskovalce in hišne uslužbence.

Varnost: Upoštevajte, da z uporabo kamere L 625 CAM SC o nujnih primerih ali o morebitnem vloju ne boste prek aplikacije samodejno obveščeni. Če je potrebno, morate vedno sami sprožiti klic v sili. STEINEL GmbH ne jamči za manjkajoče in nepravilno izvedeno obveščanje ali snemanje.

13. Tehnični podatki

Mere (D׊×V) 305 × 77 × 131 mm

Omrežni priključek 220–240V, 50/60Hz

Poraba energije ( P_on ) 14 W

Stanje pripr. senzor ( P_sb ) 0,50 W

Stanje pripravljenosti (omrežje (P _net ) 0,50 W

Svetlobni tok (360°) 925 lm

Učinkovitost 66 lm/W

Temperatura barve 3.000 K (topla bela)

Indeks barvne reprodukcije R _a = 80

Srednja izmerjena življenjska doba 36.000 ur ( L70B50 pri 25 °C )

Barvna konsistenca SDCM Začetna vrednost: 3

Razdelitev jakostni svetlobe

Komunikacija	Wi-Fi 2.4 GHz;/5 GHz
Oddajna moč	< 100 mW
Senzorska tehnika Pasivno infrardeče
Kot zaznavanja	180° s kotom odpiranja 45°
Višina montaže	1,8–2 m
Doseg zaznavanja	tangentno: 10 m
Nastavitev zatemnitve	10–10.000 luksov
Osnovna osvetlitev 10–40 %
Nastavitev časa	1 min, 3 min, 10 min, 15 min
Temperaturno območje	-10 °C do + 40 °C
Vrsta zaščite	IP44
Razred zaščite	I
Razred energetske učinkovitosti	Ta izdelek vsebuje svetlobni virrazreda energijske učinkovitosti "E"

Kamera

Ločljivost 1.920 x 1.080 px, zaščita zaslepitve

Odpiralni kot vodoravno 110° / navpično 90°

Nastavni kot vodoravno 90° na vsako stran / navpično 20° do 30°

Pomnilna kartica Priporočeno 128 GB, največ 256 GB (pomnil- na kartica 16 GB je v dobavnem obsegu)

Poraba energije 2,7 W

14. Motnje delovanja

Motnja Vzrok Pomoč
Svetilka s kamero brez napetosti	■ Varovalka se je sprožila, ni vklopljena, povezava je prekinjena ■ Kratki stik v električnem omrežju ■ Morebitno prisotno omrežno stikalo je izklopljeno	■ Vklopite, zamenjajte varovalko, vklopite omrežno stikalo,preverite vod z indikatorjem napetost ■ Preverite priključke ■ Vklopite omrežno stikalo
Svetilka s kamero se ne vklopi	■ Nastavitev zatemnitve je napačno izbrana ■ Omrežno stikalo IZKLOPLJENO ■ Varovalka se je sprožila	■ Ponovno ga nastavite ■ Vklopite ■ Vklopite, zamenjajte varovalko, po potrebi preverite priključek
Svetilka s kamero se ne izklopi	■ Stalno premikanje na področjuzaznavanja	■ Preverite področje
Svetilka s kamero se vklopi, ne da bi bilo zaznano gibanje	■ Svetilka s kamero ni dovolj čvrsto nameščena ■ Premikanje je obstajalo, toda opazovalec ga ni prepoznal ( premikanje za steno, pre-mikanje majhnega predmeta čisto v bližini svetilke itd.)	■ Ohišje trdno montirajte ■ Preverite področje
Svetilka s kamero se kljub gibanju ne vklopi	■ Hitra premikanja so potisnje-na na minimalne motnje ali pa je področje zaznavanja na premalo nastavljen ■ Nastavitev zatemnitve je napačno izbrana	■ Preverite področje ■ Ponovno ga nastavite
Prek aplikacije ni dostopa na kamero	■ WLAN-usmerjevalnik ( router ) je od svetilke s kamero preveč oddaljen oz. elementi stavbe ali zidovi ovirajo prenos	■ Uporabite repetiror
Pametnega telefona / tabličnega raču-nalnika ni mogoče povezati s svetilko s kamero	■ Končni aparat je že povezan	■ Pritisnite gumb Reset ali ske-nirajte QR-kodo povezanega končnega aparata
Ni prenosa slike v živo	■ Temperatura je previsoka ■ Po potrebi stalno svetilko ugasnite in počakajte, da se ohladi
