LIETOŠANAS INSTRUKCIJA L 625 CAM SC STEINEL

LV ..... 209 Pievērsiet uzmanību teksta dalai!

Lūdzu, izlasiet to uzmanīgi un saglabājiet!

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.

– Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.

Simbolu skaidrojums

Bridinājums par bīstamību!

Norāde uz tekstu dokumentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci ir jāpārtrauc strāvas padeve tai!

- Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz elektrība un ar sprieguma testeri jāpārbauda, vai sprieguma vairs nav.

- Uzstādot kameras gaismekli, jāstrādā ar elektrotīkla spriegumu. Tādēļ tas jāveic lietpratīgi un saskaņā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām. (piem., DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000)

- Izmantojiet tikai oriğinālās detaļas.

- Remontdarbus drīkst veikt tikai profesionālas darbnīcas.

3. L 625 CAM SC

Pareiza lietošana

- Sensorgaismeklis ar integrētu kameru un telefona funkciju montāžai pie sienas ārā.

L 625 CAM SC ir aprikots ar kameru ar atminas karti un telefona funkciju. Abas funkcijas ir vadāmas ar lietojumprogrammu.

L 625 CAM SC ir integrēts pasīvs kustību ziņotājs. lebūvētais lielas jaudas infrasarkanais sensors uztver kustīgu ēermeņu ( cilvēku, dzīvnieku u. tml.) neredzamo siltuma starojumu. Šis saņemtais siltuma starojums tiek elektroniski pārveidots un automātiski ieslēdz gaismekli. Caur šķēršļiem, tādiem kā sienas vai loga stikls, šis siltuma starojums netiek uztverts, tāpē gaismeklis ieslēgts netiek.

Svarīgi!

Visefektīvākā kustības uztvere ir, ja uz-stādīsiet kameras gaismekli iesānus kustības virzienam un ja sensora redzamību neierobežos škēršli ( piemēram, koki, sienas u.c. ). Ja Jūs virzīsieties tieši uz gaismekli, sniedzamība būs ierobežota.

Piegādes apjoms (3.1. att.)

• Kameras gaismeklis
• Četras skrūves
• Četri dībeli
• Atiestates (reset) atslēga
• Zvaigznes tipa atslēga

Produkta izmēri (3.2. att.)

lerīces konfigurācija (3.3. att.)

A Kameras gaismeklis

B Fiksators

C Pieslēguma aizspiednis

D Sienas stiprinājums

E Sensora vienība

F Kamera

G Atiestates poga

H Statusa LED

I Ligzda atminas kartei

Gaismas stipruma sadalijums (3.4. att.)

4. Elektriskais pieslēgums

- Atslēdziet elektrības apgādi (4.1. att.)

Slēgumu plāns (4.1. att.)

Tikla pievadvadu veido 3 dzīslu kabelis:

L = fāze (parasti melns, brūns vai pelēks)

N = nulles vads (parasti zils)

⊥ = zemējums (zaļš / dzeltens)

Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabeļa dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla.

Fāze, nulles vads, kā arī aizsargvads tiek pieslēgti spieslēguma kopnei.

Svarīgi!

Pieslēgumu sajaukšana vēlāk var izraisīt īssavienojumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišku kabeļu noteikšana un savie-nošana. Tīkla pievadvadā var iemontēt tīkla slēdzi, kas paredzēts ieslēgšanai un izslēgšanai.

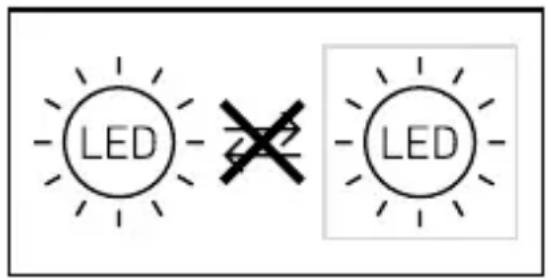

Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina ( piem., tā darba mūža beigās ), ir jānomaina viss gaismeklis.

LED LED

Pieslēgšana pārslēgam izraisa kameras gaismekļa bojājumus.

5. Montāža

• Pārbaudiet visas detaļas, vai tās nav bojātas.
• Bojājumu gadījumā nelietojiet produktu.
• Montējot kameras gaismekli jāpievērš uzmanība, lai tas tiktu piestiprināts stabili.
• Izvēlieties montāžai piemērotu vietu, ṣemot vērā sniedzamību un kustības uztveršanu (5.1. att.)
• Izvēlieties piemērotu montāžas vietu, ṣemot vērā interneta darbības ātrumu. Darbīnas nodrošināšanai ir vajadzīgi kā minimums 2 Mbps.

Montāžas soli

• Atskrūvējiet drošības skrūvi, atvie-nojiet kameras gaismekli no sienas stiprinājuma. Tam nospiediet fiksatoru (5.2. att.)
• Atzīmējiet urbuma vietas (5.3. att.)
• Izurbiet caurumus un ievietojiet dibelus (5.4. att.)
• Pieskrūvējiet sienas stiprinājumu (5.5. att.)
• Pievienojiet pieslēguma kabeli (5.6. att.)
• Uzlieciet kameras gaismekli uz sienas stiprinājuma un pieskrūvējiet drošības skrūvi (5.7. att.)

• leslēdziet elektrības apgādi (5.7. att.)
- Uzlimju noņemšana no sensora un kameras (5.7. att.)
- Veiciet iestatišanu → "6. Funkcijas"

Kamera ir manuāli iestatāma. (5.8. att.)

6. Nodošana ekspluatācijā

Sistēmas prasības:

-instalācijas procesa laikā atslēdizet WLAN atkārtotāju no tīkla, velāk atkal varat to aktivēt

-nodrošiniet, ka kameras gaismeklim intalācijas vietā ir pietiekams diapa-zons. Ir jābūt norādei, ka notiek video ieraksts.

-nodrošiniet, ka Steinel Cam 2 lietotnei viedtālrunī ir visas vajadzīgās atļaujas (galvenokārt pieļuve atrašanās vietas norādei (tā ir vajadzīga, lau uztvertu WLAN tīklu caur kameras gaismekli, mēs neapkopojam mūsu klientu atrašanās vietas)).

-Kamera ir jāiestata tā, lai tā filmētu tikai privāto teritoriju.

Tikla iestatijumi

Nodrošiniet, lai UDP un TCP ports 3478 ir iekļauts portu sarakstā, kuram piekļuve ir gan kamerai, gan klientam.

Tas ir vajadzīgs, lai izveidotu savienojumu ar TURN pakalpojumu caur ugunsmūri.

Konfigurēt ierīci:

Atjaunota elektrības apgāde:

• lerīce restartējas.
• Statusa LED deg sarkana.
  Pēc restartēšanas:
• Skañas signāls katras 4 sekundes.
• Statusa LED mirgo sarkana.
• Atveriet Steinel CAM lietotni.

- levadiet tikla nosaukumu un interneta rūtera tikla atslēgu Steinel CAM lietotnē.

lerīces un interneta rūtera savienojuma laikā:

• Skañas signāls ik sekundi.
• Statusa LED mirgo ātri un ir zaļa. Viedtālrunis vai planšete ir savienots ar ierīci.

- Signāls apklust.

- Statusa LED mirgo lēni un ir zaļa.

- Konfigurējiet ierīci Steinel CAM lietotnē. Ierakstiet Jūsu lietojumprogrammā tīkla nosaukumu WLAN modēma paroli.

7. Funkcijas

Rūpnīcas iestatījumi Krēslas iestatījums: 10.000 luksi Laika iestatījums: 1 minūte

Pamata apgaismojums: 40 %

STEINEL CAM App 2

Android

Norāde! Kameras gaismeklim ir vajadzīgs stabils bezvadu interneta savienojums. Viedtālruņiem vai planšetdatoriem ir jābūt interneta pieejai un, instalējot, tiem ir jābūt savienotiem ar vienu un to pašu bezvadu internetu kā kameras gaismeklis.

• Lejuplādējiet lietojumprogrammu.
• Tiklīdz tiek ieslēgta elektrības apgāde, kameras gaismeklis ir gatavs konfigurācijai. Konfigurācijas laikā katras 4 sekundes atskan signāls.
• Kameras gaismekla savienojuma laikā ar viedtālruni vai planšetdatoru signāls atkan katru sekundi.
• lerakstiet Jūsu lietojumprogrammā tikla nosaukumu WLAN modēma paroli.

Kameras funkcija

• Kad kamera ir iestatīta viedtālrunī vai planšetdatorā, šo ierīci var koplietot ar citām ierīcēm tikai, izmantojot šo QR kodu / sērijas numuru.
• Jūs saņemsiet automatītisko paziņojumu lietotnē, tiklīdz sensors ieslēgsies.
• Atveriet lietotni. Tagad Jūs varat izmantot attēlu un telefona funkcijas.
• Kad sensors ieslēdzas, kamera ieraksta sekvenci. Uzfilmētā sekvence tiek saglabāta atmiņas kartē un to jebkurā laikā var apskatīt. Ierakstītie dati tiek saglabāti tikai kameras gaismekļa atmiņas kartē.

Norāde! Papildu informācija par funkcijām un iestatīšanas iespējām ir atrodama lietotnē.

Krēslas sliekšņa iestatījums

Vēlamo gaismekļa reakcijas slieksni iespējams iestatīt bez pakāpēm no apm. 10 līdz 10.000 luksiem.

Laika iestatīšana

Vēlamo degšanas ilgumu iespējams iestatīt uz 1 minūti, 3 minūtēm, 10 minūtēm vai 15 minūtēm. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna.

Pamata gaisma

Bāzes gaismas funkcija piedāvā apgaismojumu ar 10 % līdz 40 % apgaismojuma jaudas, ja tiek sasniegta iestatītā gaišuma vērtība.

Atmiñas kartes nomaina

• Atskrūvējiet drošības skrūvi un noņemtie nosegu (6.1. att., Papildu iespējas)
• Nomainiet atmiņas karti - leteicams 128 GB, maks. 256 GB (16 GB atmiņas karte ietverta piegādes apjomā) (6.2. att., Papildu iespējas)
• Uzlieciet nosegu un pieskrūvējiet drošības skrūvi (6.4. att., Papildu iespējas)

Atiestatīt uz rūpnīcas iestatījumiem

- Atiestatīšanas poga ir jātur nospiesta aptuveni 7 sekundes (6.3. att., Papildu iespējas)

Norāde! Kad Jūs ar atslēgu nospiedīsiet atiestates pogu, kameras gaismeklis tiks atiestatīts uz rūpnīcas iestatījumiem. Pēc tam, kad astiestatīšana ir veikta, katras 4 sekundes atskan signāls.

- Uzlieciet nosegu un pieskrūvējiet drošības skrūvi (6.4. att., Papildu iespējas)

8. Kopšana un apkope

Kameras gaismeklim apkope nav nepieciešama.

Laika apstākļi var ietekmēt kameras gaismekļa darbību. Stipru vēja brāzmu, sniega, lietus vai krusas dēļ sensors var patvalīgi ieslēgties, jo tas nevar atšķirt pēkšņas temperatūras svārstības no siltuma avota. Uztveres lēca un kameras lēca tīrāmas ar mitru lupatiņu ( bez tīrīšanas līdzekļa).

Svarīgi! Bateriju ierīce nav nomaināma.

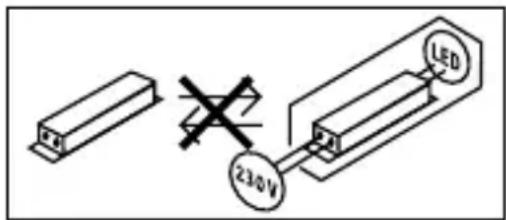

230V LED

9. Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionalās tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

10. Atbilstības deklarācija

Ar šo STEINEL GmbH deklarē, ka radioiekārta L 625 CAM SC atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: www.steinel.de

11. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam.

Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā arī kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodaļai.

Remonta serviss: Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

3 GADU RAŽOTĀJA GARANTIJA

12. Juridiskā informācija

Privātums

L 625 CAM SC tika izveidots izmantošanai ārā. Jūsu valstī spēkā esošie likumi var ierobežot pie Jūsu mājas esošo teritoriju, Jūsu dzīvokļa vai Jūsu īpašuma novērošanu. Lūdzu, noskaidrojiet spēkā esošos likumus. Lai sargātu citu cilvēku privātumu, montējiet kameru tā, lai tā nefilmētu publiskas vietas, ielas vai Jūsu kaimiņa īpašumu. Turklāt mes iesakām informēt radius, apmeklētājus un mājsaimniecības darbiniekus par L 625 CAM SC un tā funkciju.

Drošība: Lūdzu, ŋemiet vērā, ka izmantojot L 625 CAM SC, ārkārtas gadījumos vai, piemēram, ielaušanās gadījumā, Jūs netiekat automātiski par to informēts caur lietojumprogrammu. Vajadzības gadījumā ārkārtas zvans vienmēr ir jāveic Jums. STEINEL GmbH neuzņemas garantiju par trūkstošiem vai nepareiziem ziņojumiem vai ierakstiem.

13. Tehniskie dati

Izmēri (A x P x Dz) 305 × 77 × 131 mm

Tikla pieslēgums 220–240 V, 50/60Hz

Jaudas patērinš (P _on ) 14 W

Standby sensors ( P_sb ) 0,50 W

Standby (Tikls (P _net )) 0,50 W

Gaismas plūsma (360°) 925 lm

Krāsas temperatūra 3.000 K (silti balta gaisma)

Krāsas atveidošanas indekss R _a = 80

Vidējs dzīves ilgums 36.000 stundas ( L70B50pie 25 °C )

Krāsas konstistence SDCM Sākuma vērtība: 3

Gaismas stipruma sadalijums

Komunikācija Wi-Fi 2.4 GHz;/5 GHz

Raidjauda < 100 mW

Sensoru tehnologija Pasīvs-infrasarkans

Uztveres lenkis 180°, ar 45° lielu atveres lenki

Montāžas augstums 1,8–2 m

Uztveres sniedzamība 10 m tangenciāli

Krēslas sliekšna iestatīšana 10–10.000 luksi

Pamata gaisma 10–40 %

Laika iestatīšana 1 min, 3 min, 10 min, 15 min

Temperatūras amplitūda -10 °C līdz +40 °C

Aizsardzības veids IP44

Aizsargklase

Enerğijas efektivitätes klase Šai precei ir gaismas avots ar "E" enerğijas efektivitätes klase.

Kamera

Izškirtspēja 1.920 x 1.080 px, aizsardzība pret apžilbināšanu

atveres leņķis horizontāli 110° / vertikāli 90°

lestatāmais leņķis horizontāli 90° uz katru pusi, vertikāli 20° līdz 30°

Atmiņas karte leteicams 128 GB, maks. 256 GB (16 GB atmiņas karte ietverta piegādes apjomā)

Jaudas patēriņš 2,7 W

14. Darbības traucējumi

Traucējumi Cēlonis Risinājums

Kameras gaismek-lis bez strāvas	■ Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vads■ Īssavienojums tīkla pievadvadā■ Iespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots	■ Ieslēdziet drošinātāju, nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri■ Jāpārbauda pieslēgumi■ Jāieslēdz tīkla slēdzis
Kameras gaismek-lis neieslēdzas	■ Krēslas sliekšņa iestatījums izvēlēts nepareizi■ IZSLĒGTS tīkla slēdzis■ Drošinātājs ir izslēdzies	■ Iestatiet no jauna■ Jāieslēdz■ Ieslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslēgumu
Kameras gaismek-lis neizslēdzas	■ Nepārtraukta kustība uztveres laukā	■ Pārbaudiet uztveres zonu
Kameras gaismek-lis ieslēdzas bez redzamas kustības	■ Kameras gaismeklis ir piestiprināts tā, ka tas nav pasargāta no vibrācijām■ Kustība ir bijusi, bet sensors to nav atpazinis ( kustība aiz sienas, tiešā lampas tuvumā kustējies mazs objekts u.c.)	■ Stingri uzmontējiet korpusu■ Pārbaudiet uztveres zonu
Kameras gaismek-lis neieslēdzas, neskatoties uz kustību	■ Lai samazinātu traucēju-mus, ātras kustības netiek uztvertas, vai ari ir uzstādīts pārāk mazs uztveres lauks■ Krēslas sliekšņa iestatījums izvēlēts nepareizi	■ Pārbaudiet uztveres zonu■ Iestatiet no jauna
Nav piekļuves kameras gaismekļa lietojumprogrammai	■ WLAN modēms ir pārāk tālu no kameras gaismekļa, vai ari ēkas daļas, piemēram, mūri, traucē pārraidi	■ Izmantojiet retranslatoru
Viedtālruni / planšeti nav iespējams sa-vienot ar kameras gaismekli	■ Gala ierīce ir jau pievienota ■ Piespiediet atiestates pogu vai noskenējiet savienotās gala ierīces QR kodu
Nav iespējama tiešā attēlu pārraide	■ Temperatūra ir pārāk augsta ■ Vajadzības gadījumā izslē-dziet ilgstošo apgaismoju-mu un ľaujiet atdzist
