MODE D'EMPLOI L 625 CAM SC STEINEL
FR ..... 25 Suivre les instructions ci-après !
NL ..... 35 Tekstpassage in acht nemen!
1. À propos de ce document
Veuillez le lire attentivement et le conserver en lieu sûr !
– Il est protégé par la loi sur les droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord préalable.
- Sous réserve de modifications techniques.
Explication des symboles
Attention danger!
Renvoi à des passages dans le document.
2. Consignes de sécurité générales
Avant toute intervention sur l'appareil, couper l'alimentation électrique !
- Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.
- L'installation de l'applique avec caméra implique une intervention sur le réseau électrique et doit donc être effectuée correctement et conformément à la norme NF C-15100. (Par ex. DE - VDE 0100, AT - ÖVE / ÖNORM E8001-1, CH - SEV 1000)
- Utiliser uniquement des pièces de rechange d'origine.
- Les réparations ne doivent être effectuées que par des ateliers spécialisés.
3. L 625 CAM SC
Utilisation conforme aux prescriptions
- L'applique à détection avec caméra intégrée et interphone est idéale pour le montage mural à l'extérieur.
La L 625 CAM SC est équipée d'une caméra avec une carte mémoire et d'un interphone. Il est possible de gérer les deux fonctions depuis une application. Un détecteur de mouvement passif est intégré dans la L 625 CAM SC. Le détecteur infrarouge ultrapuissant intégré détecte le rayonnement de chaleur invisible émis par les corps en mouvement ( personnes, animaux, etc. ). Ce rayonnement de chaleur capté est ensuite traité par un système électronique qui met en marche l'applique. Les obstacles comme les murs ou les vitres empêchent la détection du rayonnement de chaleur et donc toute commutation.
Important : la détection des mouvements est la plus fiable lorsque l'applique avec caméra est montée perpendiculièrement au sens de passage et qu'aucun obstacle ( arbre, mur, etc. ) n'obstrue le champ de visée du détecteur. La portée est limitée lorsque vous avancez directement vers l'applique.
Contenu de la livraison (fig. 3.1)
- Applique avec caméra
- Quatre vis
- Quatre chevilles
- Clé de réinitialisation
- Clé Torx
Dimensions du produit (fig. 3.2)
Vue d'ensemble du produit (fig. 3.3)
A Applique avec caméra
B Bec d'encliquetage
C Domino
D Support mural
E Détecteur
F Caméra
G Bouton de réinitialisation
H LED d'état
I Emplacement pour carte mémoire
Répartition de l'intensité lumineuse (fig. 3.4)
4. Branchement électrique
- Couper l'alimentation électrique (fig. 4.1)
Schéma des connexions (fig. 4.1)
Le câble secteur est composé d'un câble à 3 conducteurs :
L = phase ( généralement noir, marron ou gris)
N = neutre (généralement bleu)
⊥ = conducteur de terre (vert / jaune)
En cas de doute, il faut identifier les câbles avec un testeur de tension, puis les remettre hors tension. La phase, le neutre et la terre sont branchés au domino.
Important : Une inversion des branche-ments entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut à nouveau identifier les lignes et les raccorder en conséquence. Il est bien sûr possible de poser un interrupteur secteur sur le câble d'alimentation secteur permettant la mise en ou hors circuit de l'appareil.

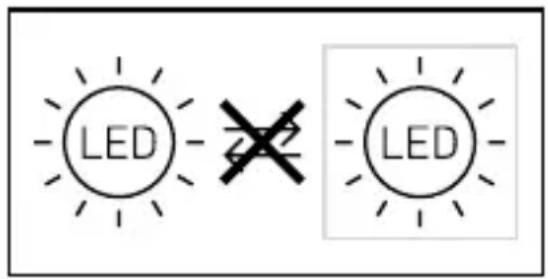

Il n'est pas possible de remplacer la source lumineuse de cette applique. S'il fallait la remplacer ( par ex. si elle est brûlée ), il faut remplacer l'applique en entier.

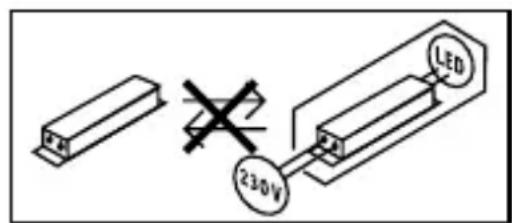

Le raccordement à un variateur de lumière provoque l'endommagement de l'applique avec caméra.
5. Montage
- Contrôler l'absence de dommages sur toutes les pièces.
- Ne pas mettre le produit en service en cas de dommage.
- Lors du montage de l'applique avec caméra, veillez à ce qu'elle soit fixée sans être soumise à des vibrations.
- Choisir l'emplacement de montage approprié en tenant compte de la portée et de la détection des mouvements. (fig. 5.1)
- Choisir l'emplacement de montage approprié en tenant compte de la vitesse de votre réseau WiFi. Vous devez disposer moins de 2 Mbps d'au pour un bon fonctionnement.
Étapes de montage
- Desserrer la vis de blocage et enlever l'applique avec caméra du support mural. Pour cela, appuyer sur le bec d'encliquetage (fig. 5.2)
- Marquer l'emplacement des trous (fig. 5.3)
- Percer les trous, puis introduire les chevilles (fig. 5.4)
• Visser le support mural (fig. 5.5) -
Brancher les câbles de raccordement (fig. 5.6)
-
Mettre l'applique avec caméra sur le support mural, puis serrer la vis de blocage à fond (fig. 5.7)
- Mettre l'appareil sous tension (fig. 5.7)
- Retirer les autocollants du capteur et de la caméra (fig. 5.7)
- Procéder aux réglages
→ « 6. Fonctions »
Il est possible d'orienter la caméra à la main. (fig. 5.8)
6. Mise en service
Exigences du système :
-Débrancher le répéteur WiFi du réseau pendant la procédure d'installation, il pourra être réactivé ultérieurement.
-S'assurer que le luminaire à caméra dispose d'une largeur de bande suffisante sur le lieu d'installation. Il faut apposer un panneau d'avertissement qui indique que des vidéos sont réalisées.
-S'assurer que l'application Steinel CAM 2 dispose de tous les droits nécessaires sur le smartphone (en particulier la géolocalisation (elle est nécessaire pour la détection du réseau WiFi par le luminaire à caméra, nous ne recensons pas les sites d'installation de nos clients)).
-La caméra doit être orientée de manière à ce que vous ne filmiez que votre propre terrain.
Réglages du réseau
Assurez-vous que les ports UDP et TCP 3478 sont dans la liste des ports auxquels la caméra et le Client doivent accéder. Cela est nécessaire pour établir une connexion au service TURN à travers le pare-feu.
Configurer l'appareil :
Alimentation électrique établie :
- L'appareil démarre.
- La LED d'état s'allume en rouge.
Après le démarrage :
– Signal sonore toutes les 4 secondes.
- La LED d'état clignote en rouge.
- Ouvrir l'application Steinel CAM.
- Saisir le nom du réseau et la clé réseau du routeur WiFi dans l'appli Steinel CAM.
Pendant la connexion de l'appareil et du routeur wifi :
– Signal sonore toutes les secondes.
- La LED d'état clignote rapidement en vert.
Le smartphone ou la tablette sont connectés à l'appareil :
- Plus de signal sonore. - La LED d'état clignote lentement en vert.
- Configurer l'appareil via l'appli Steinel CAM.
Saisissez maintenant le nom du réseau et le mot de passe du routeur WiFi dans votre application.
7. Fonctions
Réglages effectués en usine
Réglage du seuil de déclenchement : 10.000 lx
Temporisation : 1 minute
Balisage : 40 %
STEINEL CAM App 2
Android
Remarque : l'applique avec caméra nécessite une connexion WiFi stable.
Pour l'installation, un smartphone ou une tablette doit avoir accès à Internet et doit être connecté( e ) au même réseau WiFi que l'applique avec caméra.
Télécharger l'application.
- Wifi 4 / Cryptage WPA2 Réseau Wifi 2,4 GhZ / min. 2 Mbit/s Version logicielle Android 5.0 / iOS 11.0 ou ultérieure
- Dès que l'alimentation électrique est enclenchée, il est possible de configurer l'applique avec caméra. Un signal retentit toutes les 4 secondes pendant la configuration.
- Un signal retentit toutes les secondes pendant la connexion de l'applique avec caméra au smartphone ou à la tablette.
- Saisir maintenant le nom du réseau et le mot de passe du routeur WiFi dans votre application.
Fonctions de la caméra
- Dès que la caméra a été installée depuis un smartphone ou une tablette, il est possible de la partager avec d'autres appareils uniquement depuis cet appareil en utilisant le code QR / numéro de série.
- Vous recevez une notification Push sur l'application dès que le détecteur s'est déclenché.
- Ouvrez l'application. Vous pouvez maintenant utiliser l'affichage et l'interphone en temps direct des images / de la vidéo.
- La caméra enregistre une séquence dès que le détecteur s'est déclenché. La séquence filmée est mémorisée sur la carte mémoire et vous pouvez la visualiser à tout moment. Les données enregistrées sont exclusivement mémorisées sur la carte mémoire de l'applique avec caméra.
Remarque : vous trouverez de plus amples informations sur les fonctions et les réglages possibles dans l'application.
Réglage du seuil de déclenchement
Le seuil de déclenchement souhaité de l'applique peut être réglé progressive-ment d'env. 10 à 10.000 lx.
Temporisation
La durée d'éclairage souhaitée est réglable sur 1 minute, 3 minutes, 10 minutes ou 15 minutes. La minuterie redémarre à chaque détection de mouvement avant la fin de cette durée.
Balisage
La fonction balisage permet un éclairage à une puissance lumineuse de 10 % à 40 % lorsque le niveau de luminosité réglé n'est pas atteint
Remplacement de la carte mémoire
- Desserrer la vis de blocage et enlever le cache (fig. 6.1, optionnel)
- Remplacer la carte mémoire - 128 Go recommandés, 256 Go maximum (une carte de 16 Go est fournie avec l'applique) (fig. 6.2, optionnel)
- Mettre le cache puis serrer la vis de blocage à fond (fig. 6.4, optionnel)
Remise de l'applique aux réglages effectués en usine
- Il faut appuyer pendant env. 7 secondes sur le bouton de réinitialisation. (fig. 6.3, optionnel)
Remarque : en appuyant avec la clé sur le bouton de réinitialisation, l'applique avec caméra est remise aux réglages effectués en usine.
Un signal retentit toutes les 4 secondes après la réinitialisation.
- Mettre le cache puis serrer la vis de blocage à fond (fig. 6.4, optionnel)
8. Maintenance et entretien
L'applique avec caméra ne nécessite aucun entretien. Les conditions atmosphériques peuvent influencer le fonctionnement de l'applique avec caméra. Les rafales de vent, la neige, la pluie ou la grêle peuvent entraîner un déclenchement intempestif car le détecteur ne peut pas distinguer les brusques variations de température des sources de chaleur. Si la lentille de détection et la lentille de la caméra se salissent, les nettoyer avec un chiffon humide (ne pas utiliser de détergent).
Important : il n'est pas possible de remplacer l'appareil.
9. Recyclage
Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.
Ne jetez pas les appareils électriques avec les ordures ménagères !
Uniquement pour les pays de l'UE :
Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.
10. Déclaration de conformité
Le soussigné, STEINEL GmbH, déclare que l'équipement radioélectrique du type L 625 CAM SC est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante:
www.steinel.de
11. Garantie du fabricant
Garantie du fabricant de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne
Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes.
C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes :
La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL achetés et utilisés en France, à l'exclusion des produits de la ligne STEINEL Professional. Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.
La période de garantie pour le produit STEINEL acheté est 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date d'achat du produit.
Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.
Droits légaux en cas de défauts et gratuité
Les prestations décrites ici s'appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuit.
Exceptions à la garantie
Toutes les sources remplaçables sont expressément exclues de cette garantie. Sont, en outre, exclus de la garantie :
-les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d'un usage normal ou de toute autre usure naturelle,
-le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas été respectées,
-les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d'origine,
-la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
-le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL,
-les dommages ou les pertes surve- nus durant le transport.
Application du droit allemand
Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).
Réclamation
Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la
désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.
12. Remarques légales
Vie privée
La L 625 CAM SC a été conçue pour une utilisation à l'extérieur. Des lois qui limitent l'observation de zones situées à l'extérieur de votre maison, de votre appartement ou de votre terrain peuvent être en vigueur dans votre pays. Veuillez vous informer sur la législation locale. Pour protéger la vie privée d'autrui, monter la caméra de manière à ne pas filmer des lieux publics, des rues ou le terrain de votre voisin.
Nous conseillons également d'informer la famille, les visiteurs et les employés de maison de la présence de la L 625 CAM SC et de sa fonction.
Sécurité
Veuillez noter qu'en cas d'urgence ou de cambriolage, l'application reliée à la L 625 CAM SC utilisée ne vous informera pas automatiquement. En cas d'urgence, c'est toujours à vous d'envoyer un appel d'urgence. La société STEINEL GmbH décline toute responsabilité en cas d'informations ou d'enregistrements incorrect(e)s ou manquant(e)s.
13. Caractéristiques techniques
Raccordement au secteur 220–240 V, 50/60 Hz
Puissance absorbée ( P_on ) 14 W
Mode veille (détecteur) (P _sb ) 0,50 W
Mode veille réseau (P _net ) 0,50 W
Flux lumineux (360°) 925 lm
Efficacité 66 lm/W
Température de couleur 3.000 K ( blanc chaud )
Indice de rendu des couleurs IRC = 80
Durée de vie moyenne de calcul 36.000 heures ( L70B50 à 25 °C )
Uniformité des couleurs SDCM Valeur initiale : 3
Répartition de l'intensité lumineuse
| Communication | Wi-Fi 2.4 GHz;/5 GHz |
| Puissance d'émission | < 100 mW |
| Technique de détection | Détecteur infrarouge passif |
| Angle de détection | 180° avec une ouverture angulaire de 45° |
| Hauteur d'installation | de 1,8 à 2 m |
| Portée du détecteur | 10 m tangentielle |
| Réglage du seuil de déclenchement | de 10 à 10.000 lx |
| Balisage | de 10 à 40 % |
| Temporisation | 1 min, 3 min, 10 min, 15 min |
| Intervalle de température | de -10 °C à + 40 °C |
| Indice de protection | IP44 |
| Classe de protection | I |
| Classe d'efficacité énergétique | Ce produit contient une source de classe d'efficacité énergétique « E ». |
| Caméra | |
| Résolution 1.920 x 1.080 px, protection contre l’éblouissement | FR |
| Angle d’ouverture 110° à l’horizontale / 90° à la verticale | |
| Angle de réglage à l’horizontale 90° de chaque côté /à la verticale de 20° à 30° | |
| Carte mémoire 128 Go recommandés, 256 Go maximum(une carte de 16 Go est fournie avec l’applique) | |
| Puissance absorbée 2,7 W | |
14. Dysfonctionnements
Problème Cause Solution
| L'applique avec caméra n'est pas sous tension | ■ Fusible a sauté, appareil hors circuit, câble coupé■ Court-circuit dans le câble secteur■ Interrupteur principal éventuellement présent en position arrêt | ■ Enclencher le fusible, le remplacer ; mettre l'interrupteur en circuit, vérifier le câble à l'aide d'un testeur de tension■ Vérifier le branchement■ Mettre l'interrupteur principal en circuit |
| L'applique avec caméra ne s'allume pas | ■ Mauvais choix du réglage du seuil de déclenchement■ Interrupteur principal en position ARRÊT■ Fusible a sauté | ■ Régler à nouveau■ Mettre en circuit■ Enclencher le fusible, le remplacer ; éventuellement vérifier le branchement |
| L'applique avec caméra ne s'éteint pas | ■ Mouvement continu dans la zone de détection | ■ Contrôler la zone de détection |
| L'applique avec caméra s'allume sans mouvement décelable | ■ L'applique avec caméra est mal fixée et bouge■ Il y a bien eu un mouvement, mais il n'a pas été reconnu par l'observateur ( mouvement derrière un mur, mouvement d'un petit objet à proximité immédiate du luminaire etc.) | ■ Fixer solidement le boîtier■ Contrôler la zone de détection |
| L'applique avec caméra ne s'allume pas malgré un mouvement | ■ Les mouvements rapides ne sont pas identifiés afin de limiter les dysfonctionnements ou la zone de détection réglée est trop petite■ Mauvais choix du réglage du seuil de déclenchement | ■ Contrôler la zone de détection■ Régler à nouveau |
| Impossible d'accéder à l'applique avec caméra depuis l'application | ■ Le routeur WiFi est trop loin de l'applique avec caméra ou des éléments du bâtiment tels que des murs gênent la transmission | ■ Utiliser un répéteur |
| Impossible de connecter le smart-phone / la tablette avec l'applique avec caméra | ■ Il y a déjà un terminal connecté | ■ Appuyer sur le bouton de réinitialisation ou scanner le code QR du terminal connecté |
| Pas de transfert d'images en direct | ■ Température trop élevée | ■ Le cas échéant, désactiver la marche forcée et laisser refroidir |
