РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ L 625 CAM SC STEINEL

RU ..... 235 Соблюдать текстовую инструкцию!

3.1

Предупреждение за опасности!

Настройка на времето: 1 минута

Базово осветление: 40 %

STEINEL CAM App 2

Android

11. Гаранцияот производителя

1. Об этом документе

Просим тщательно прочесть и сохранить!

• Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия.
• Мы сохраняем за собой право на изменения, которые служат техническому прогрессу.

Разъяснение символов

Предупреждение об опасностях!

Указание на текст в документе.

2. Общие указания по технике безопасности

Перед началом любых работ, проводимых на при- боре, следует отключить напряжение!

• При проведении монтажа подключаемый электропровод должен быть обесточен. Поэтому в первую очередь следует отключить подачу тока и проверить отсутствие напряжения с помощью индикатора напряжения.
• Монтажные работы по подключению светильника с камерой относятся к категории работ с сетевым напряжением. Поэтому при монтаже светильников следует соблюдать указания и условия, приведенные в инструкции по

подключению. (например, DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000)

• Использовать только оригинальные запасные части.
• Ремонт разрешается выполнять только в специализированных мастерских.

3. L 625 CAM SC

Применение по назначению

- Сенсорный светильник с встроенной камерой и переговорным устройством для настенного монтажа на открытом воздухе

L 625 CAM SC оснащен камерой с картой памяти и переговорным устройством. Управление двумя этими функциями осуществляется посредством приложения. B L 625 CAM SC встроен пассивный датчик движения. Встроенный высокомощный инфракрасный сенсор регистрирует невидимое тепловое излучение движущихся объектов (людей, животных и т.д.). Регистрируемое тепловое излучение преобразуется в электронный сигнал, который вызывает автоматическое включение светильника. Если на пути имеются препятствия, например, стены или оконные стекла, то регистрации теплоизлучения не происходит, а, следовательно, не происходит и включения светильника.

Важно: для обеспечения надежной работы сенсорный светильник следует монтировать перпендикулярно к направлению движения обнаруживаемых объектов, а также исключить возможные препятствия (например, деревья, стены и т.д.), перекрывающие сенсору зону обнаружения. Радиус действия будет также ограничен, если Вы подойдете непосредственно к светильнику.

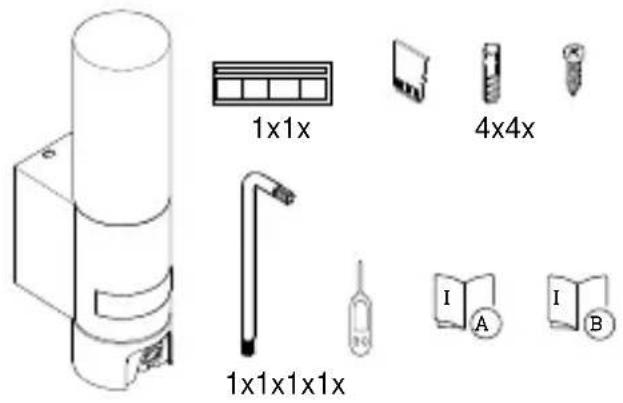

Объем поставки (рис. 3.1)

– Светильник с камерой

- 4 винта

- 4 дюбеля

-Ключ сброса

-Звездообразный ключ

Размеры продукта (рис. 3.2)

Обзор прибора (рис. 3.3)

A Светильник с камерой

В Фиксатор

С Клемма подключения

D Кронштейн

E Сенсорный узел

F Камера

G Кнопка Сброс

Н Светодиод состояния

I Гнездо для карты памяти

Распределение силы света (рис. 3.4)

4. Электрическое подключение

- Отключить электропитание (рис. 4.1)

Схема соединений (рис. 4.1)

Сетевой провод состоит из 3 жил:

L = фаза (обычно черного, коричневого или серого цвета)

N = нулевой провод (чаще всего синий)

⊥ = провод заземления (зеленый / желтый)

В случае сомнения идентифицировать провода с помощью индикатора, затем снова отключить напряжение.

Присоединить фазный, нулевой провод и провод заземления к соответствующим клеммам светильника.

Важно: неправильное присоединение проводов в устройстве или в распределительном ящике с предохранителями может привести к короткому замыканию. В таком случае рекомендуется еще раз проверить провода и заново подключить их. При необходимости в сетевой провод может быть вмонтирован выключатель для включения и выключения сетевого тока.

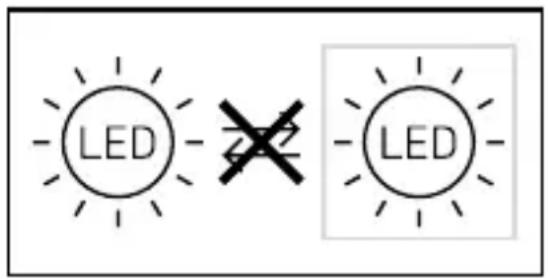

Источник света этого прожектора не подлежит замене. При необходимости замены источника света (например, в конце его срока службы), необходимо заменить весь прожектор.

LED LED

Подключение к сумеречному освещению ведет к повреждению светильника с камерой.

5. Монтаж

• Проверить все конструктивные детали на предмет повреждения.
• При повреждениях не включать продукт.
• При монтаже светильника с камерой следить за тем, чтобы он крепился без вибраций.
• Выбрать подходящее место для монтажа с учетом радиуса действия и регистрации движений. (рис. 5.1)
• Выбрать подходящее место для монтажа с учетом скорости WLAN. Для работы должна быть обеспечена скорость в как минимум 2 Мбит/с.

Порядок монтажа

• Отпустить крепежный винт и снять светильник с камерой с кронштейна. Для этого нажать фиксатор (рис. 5.2)
• Наметить отверстия для сверления (рис. 5.3)
• Просверлить отверстия и вставить дюбели (рис. 5.4)
• Прикрутить кронштейн (рис. 5.5)

• Подключить соединительный кабель (рис. 5.6)

• Надеть светильник с камерой на кронштейн и затянуть крепежный винт (рис. 5.7)
  • Включить электропитание (рис. 5.7)

• Удалите наклейки с сенсора и камеры (рис. 5.7)
• Выполнить регулировки → "6. Эксплуатация"

Камеру можно выровнять вручную.

(рис. 5.8)

6. Ввод в эксплуатацию

Системные требования:

• Отключите ретранслятор WLAN от сети во время процесса установки, позже его можно будет снова активировать
  – Убедитесь, что свет камеры имеет достаточную пропускную способность в месте установки. Необходимо установить табличку, указывающую на то, что идет съемка.
  – Убедитесь, что приложение Steinel Cam 2 на смартфоне имеет все необходимые разрешения (особенно разрешение на определение местоположения (необходимо для того, чтобы камера обнаружила сеть WLAN, мы не записываем местоположение наших клиентов)).
• Камеру следует установить так, чтобы в кадр попадало изображение только вашего участка.

Настройки сети

В списке портов должны быть порты UDP и TCP 3478, доступные для обращения со стороны камеры и клиента.

Это необходимо для установления соединения брандмауэра с сервисом TURN.

Конфигурация прибора:

Электропитание установлено:

– Прибор загружается.

– СИД состояния горит красным цветом.

После загрузки:

– Звуковой сигнал каждые 4 секунды.

– Светодиод состояния мигает красным цветом.

- Открыть приложение Steinel CAM.

- Ввести название сети и сетевой ключ WLAN-роутера в приложение Steinel CAM.

Во время соединения прибора и WLAN-роутера:

– Секундный звуковой сигнал.

– СИД состояния быстро мигает зеленым цветом.

Смартфон или планшет соединены с прибором:

– Сигнал отключился.

– СИД состояния медленно мигает зеленым цветом.

- Сконфигурировать прибор посредством приложения Steinel CAM.

Теперь ввести имя сети и пароль роутера WLAN в приложение.

7. Эксплуатация

Заводские настройки

Установка сумеречного порога: 10.000 лк

Установка времени: 1 мин.

Базовая яркость: 40 %

STEINEL CAM App 2

Android

Указание: светильнику с камерой необходимо стабильное соединение WLAN. На смартфоне или планшете должен быть доступ в Интернет, а при установке они должны быть подключены к той же WLAN, что и светильник с камерой.

- Wifi 4 / WPA2 шифрование Wifi сеть 2,4 ГГц / мин. 2 Мбит/с Версия программного обеспечения Android 5.0 / iOS 11.0 или новее

• Загрузить приложение.

- Как только включается электропитание, светильник с камерой готов для конфигурирования. Во время конфигурации каждые 4 секунды раздается сигнал.

• Во время соединения светильника с камерой и смартфона или планшета сигнал раздается ежесекундно.
• Теперь ввести имя сети и пароль роутера WLAN в приложение.

Функция камеры

• Как только камера смартфона или планшета настроена, с этого устройства ее можно делить с другими устройствами посредством QR-кода / серийного номера.
• Вы получите Push-уведомление в приложении, когда сенсор сработал.
• Открыть приложение, теперь можно использовать индикацию и переговоронное устройство.
• Камера записывает эпизод, когда сработал сенсор. Записанный эпизод сохраняется на карту памяти и его можно в любой момент считать. Записанные данные сохраняются исключительно на карте памяти светильника с камерой.

Указание: дополнительную информацию о функциях и возможностях настройки Вы найдете в приложении.

Установка сумеречного включения

Необходимый порог срабатывания светильника может быть установлен плавно в диапазоне от 10 лк до 10.000 лк.

Время включения лампы

Необходимое время освещения может быть установлено на значения: 1 минута, 3 минуты, 10 минут или 15 минут. Каждое зарегистрированное движение до истечения этого времени заново начинает отсчет времени.

Базовая яркость

Функция базовой яркости обеспечивает освещение мощностью от 0 % до 40 %, когда достигается установленное значение освещенности.

Замена карты памяти

• Отпустить крепежный винт и снять плафон (рис. 6.1, опция)
• Заменить карту памяти - Рекомендуется 128 ГБ, макс. 256 ГБ (карта памяти на 16 Гб входит в объем поставки) (рис. 6.2, опция)
• Надеть плафон и затянуть крепежный винт (рис. 6.4, опция)

Сброс на заводские настройки

- Кнопку Сброс необходимо удерживать нажатой ок. 7 секунд. (рис. 6.3, опция)

Указание: при нажатии кнопки сброс с ключом светильник с камерой сбрасывается на заводские настройки. После проведения сброса каждые 4 секунды раздается сигнал.

- Надеть плафон и затянуть крепежный винт (рис. 6.4, опция)

8. Техническое обслуживание и уход

Светильник с камерой не требует технического обслуживания.

Погодные условия могут значительно влиять на работу светильника с камерой. При сильных порывах ветра, метели, дожде или граде может произойти ошибочное включение, поскольку сенсор не способен отличать резкое изменение температуры от источника тепла. Загрязнения на линзе камеры можно удалять влажным сукном (не используя моющие средства).

Важно: Рабочее изделие заменить нельзя.

230V LED

9. Утилизация

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку.

Не выбрасывать электро- приборы в бытовые отходы!

Только для стран ЕС:

Согласно действующей Европейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в национальных законодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку.

10. Сертификат соответствия

Настоящим компания STEINEL GmbH заявляет, что радиоаппаратура типа L 625 CAM SC отвечает требованиям директивы 2014/53/EU. Полный текст сертификата соответствия ЕС доступен по следующему адресу в Интернете: www.stinel.de.

11. Гарантия производителя

Данное изделие производства Steinel было с особым вниманием изготовлено и испытано на работоспособность и безопасность эксплуатации соответственно действующим инструкциям, а потом подвергнуто выборочному контролю качества. Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации составляет

36 месяцев со дня продажи изделия. Фирма обязуется устранить недостатки, которые возникли вследствие дефекта материала или конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по усмотрению фирмы. Гарантийный срок эксплуатации не распространяется на повреждения и дефекты, возникшие в результате износа деталей, ненадлежащей эксплуатации и ухода. Фирма не несет ответственности за материальный ущерб третьих лиц, нанесенный в процессе эксплуатации изделия.

Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской.

Ремонтный сервис:

По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, обратитесь в ближайшее сервисное предприятие, чтобы получить информацию о воз-

можности ремонта.

12. Правовые указания

Конфиденциальность

L 625 CAM SC разработана для использования на открытом воздухе. Законы в Вашей стране могут ограничивать наблюдение за участками вне Вашего дома, Вашей квартиры или Вашего земельного участка.

Пожалуйста, соберите информацию о локальном законодательстве. Для защиты личной жизни других людей, установить камеру так, чтобы невозможно было делать снимки общественных мест, улиц или земельного участка соседа.

К тому же мы рекомендуем про- информировать родственников, посетителей и домашний персонал о L 625 CAM SC и его работе.

Безопасность

Пожалуйста, учтите, что при использовании L 625 CAM SC в экстренных случаях или, например, в случае взлома, приложение автоматически не проинформирует Вас об этом. В случае необходимости Вы всегда должны совершать экстренный вызов. Компания STEINEL GmbH не берет на себя ответственность за отсутствующие или некорректные уведомления или записи.

1. Технические данные

Габаритные размеры (В x Ш x Г)	305 × 77 × 131 мм
Сетевое подключение	220–240 В / 50/60Гц
Потребляемая мощность ( P_on ) 14 Вт
Standby сенсора ( P_sb ) 0,50 Вт
Сеть Standby ( P_net ) 0,50 Вт
Световой поток (360°)	925 лм
Эффективность	66 лм/Вт
Температура цвета	3.000 К (теплый белый)
Коэффициент цветопередачи:	R_a = 80
Средний расчетный срок службы	36.000 часов (L70B10 при 25 °C)
Консистенция цвета SDCM	Начальное значение: 3

Распределение силы света

Коммуникация	Wifi 2.400–2.483,5 МГц
Мощность передатчика	< 100 мВт
Сенсорная техника	Пассивный ИК
Угол охвата	180° при угле раствора 45°
Монтажная высота	1,8–2 м
Дальность действия обнаружения	10 м тангенциально
Установка сумеречного порога	10–10.000 лк
Базовая яркость	10–40 %
Время включения	1 мин., 3 мин., 10 мин., 15 мин.
Температурный диапазон	от -10 °C до + 40 °C
Вид защиты	IP44
Класс защиты	I
Класс энергоэффективности	Данное изделие содержит источник света класса энергоэффективности „E“.
видеокамера
Разрешение	1.920 x 1.080 пикс., защита отослепляющего света
Угол раствора	горизонтально 110° / вертикально 90°
Угол установки	по горизонтали 90° к каждой стороне / повертикали от 20° до 30°
Карта памяти	Рекомендуется 128 ГБ, макс. 256 ГБ (картапамяти на 16 Гб входит в объем поставки)
Потребляемая мощность	2,7 Вт

14. Неполадки при эксплуатации

Нарушение Причина Устранение

На светильник с камерой не подается напряжение	■ Предохранитель сработал, не включен, неисправность провода■ Короткое замыкание в сетевом кабеле■ Выключен возможно имеющийся сетевой выключатель	■ Включить, заменить предохранитель, включить сетевой выключатель, проверить провод индикатором напряжения■ Проверить подключения■ Включить сетевой выключатель
Светильник с камерой не включается	■ Неправильно выбрана установка сумеречного включения■ Выключен сетевой выключатель■ Сработал предохранитель	■ Отрегулировать заново■ Включить■ Включить, заменить предохранитель; при необходимости проверить соединение
Светильник с камерой не выключается	■ Постоянное движение в зоне обнаружения	■ Проверить зону обнаружения
Светильникс камеройвключается безраспознаваемогодвижения	■ Светильник с камеройустановлен не полностьюстационарно■ Движение было, однако,наблюдатель его нераспознал (движениеза стеной, движениенебольшого объекта внепосредственной близостик светильнику и т.п.)	■ Прочно установить корпус■ Проверить зонуобнаружения
Светильникс камерой невключается,несмотря надвижение	■ Быстрые движения дляминимизации сбоевигнорируются или зонаобнаружения установленаслишком малой■ Неправильно выбранаустановка сумеречноговключения	■ Проверить зонуобнаружения■ Отрегулировать заново
Нет доступа ксветильникус камерой изприложения	■ WLAN-роутер удаленслишком далеко отсветильника с камерой илитакие элементы здания, какстены, мешают передачеданных	■ Использовать усилитель-повторитель
Смартфон/ планшетне удаетсясоединить сосветильником скамерой	■ Уже установленосоединение с оконечнымустройством	■ Нажать кнопку сброс илисканировать QR-код наподключенном оконечномустройстве
Нет онлайн-передачиизображения	■ Температура слишкомвысока	■ При необходимостивыключить постоянноеосвещение и дать остыть
