KASUTUSJUHEND L 625 CAM SC STEINEL

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles!

– Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõus-olekul.
- Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguseid töid seadme kallal pingetoide!

• Monteerimisel peab külgeühendatav elektrijuhe olema pingevaba. Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingeva-badust.
• Kaameravalgusti paigaldamine on vörgupingel tehtav töö. Seda tuleb teostada seetõttu asja- tundlikult vastavalt riigisisestele ees- kirjadele. (DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000 )
• Kasutage ainult originaalvaruosi.
• Remonti tohivad teha üksnes oskustöökojad.

3. L 625 CAM SC

Nõuetekohane kasutus

– Seinale paigaldatav integreeritud kaamera ja sisetelefoniga sensorvalgusti välispiirkondadesse.

Kaameral L 625 CAM SC on mälukaardi ja sisetelefoniga kaamera. Mölemat funktsiooni saab juhtida rakendusest. L 625 CAM SC valgustisse on integreeritud passiivne liikumissensor. Integreeritud võimas infrapunasensor tuvastab liikuvate kehade ( inimesed, loomad jne ) nähtamatut soojuskiirgust. Tuvastatud soojuskiirgus teisendatakse elektrooniliselt ja lülitab nii valgustit. Läbi takistuste, nagu nt müüride või klaaside, soojuskiirgust ei tuvastata, seega ei järgne ka lülitust.

Tähtis!

Liikumise usaldusväärsseima tuvastamise saavutate, kui paigaldate kaamera-valgusti kõndimise suunas küljele ja takistused ( nt puud, müürid jms ) ei tõkesta sensori vaatevälja. Ulatuspiirkond on piiratud, kui lähenete valgustile otse eest.

Tarnekomplekt (joon. 3.1)

• Kaameravalgusti
• Neli kruvi
• Neli tüüblit
• Lähtestusvõti
• Tähtvõti

Toote mõõdud (joon. 3.2)

Seadme ülevaade (joon. 3.3)

A Kaameravalgusti
B Kinnitusmehhanism
C Ühendusklemm
D Seinakinniti
E Sensorimoodul

F Kaamera

G Lähtestusnupp

H Oleku-LED

I Mälukaardi avaus

Valgustugevuse jaotus (joon. 3.4)

4. Elektriline ühendus

• Lülitage voolutoide välja (joon. 4.1)

Lülitite plaan (joon. 4.1)

Võrgutoitejuhe koosneb 3-soonelisest kaablist:

L = faas (enamasti must, pruun või hall)

N = neutraaljuht (enamasti sinine)

⊥ = kaitsejuht (roheline / kollane)

Kahtluse korral peate kaablid tuvastama pingetestriga ning seejärel uuesti pinge alt vabastama. Faas, neutraaljuht ja kaitsejuht ühendatakse ühendusklemmide külge.

Tähtis!

Ühenduste omavaheline äravaheta- mine põhjustab hiljem seadmes või kaitsmekarbis lühise. Sellisel juhul tuleb üksikud kaablid uuesti tuvastada ning ühendada. Võrgutoitejuhtmesse võib olla iseenesestmöistetavalt installeeritud sisse ja välja lülitamiseks võrgulüliti.

Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb välja vahetada (nt selle tööea löppemisel), tuleb välja vahetada kogu valgusti.

LED LED

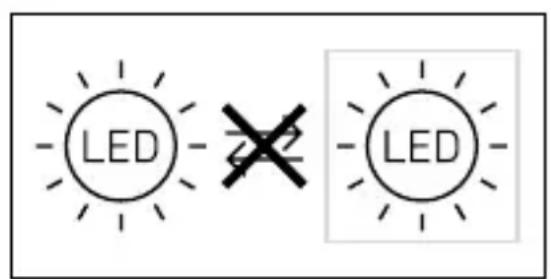

Dimmeriga ühendamine kahjustab kaameravalgustit.

5. Montaaž

• Kontrollige köiki koostedetaile kahjustuste suhtes.
• Ärge võtke toodet kahjustuste korral käiku.
• Kaameravalgusti paigaldamisel tuleb silmas pidada, et see oleks raputus-kindlalt kinnitatud.
• Valige tööraadiust ja liikumise tuvastamist arvesse vöttes sobiv montaažikoht. (joon. 5.1)
• Valige sobiv paigalduskoht ja võtke arvesse WLAN-i kiirus. Kasutami-seks peab olema vähemalt 2 Mbit/s kiirusega ühendus.

Montaažisammud

• Vabastage lukustuskruvid ja eemaldage kaameravalgusti seinahoidikust. Selleks vajutage kinnitusmehhanismi (joon. 5.2)
  • Märkige puuravad (joon. 5.3)
• Puurige avad ja pange tüüblid sisse (joon. 5.4).
  • Keerake seinahoidik kinni (joon. 5.5)
• Ühendage ühenduskaabel külge (joon. 5.6)
• Asetage kaameravalgusti seinahoidikule ja keerake lukustuskruvid kinni (joon. 5.7)
  • Lülitage voolutoide sisse (joon. 5.7)
• Eemaldage kleebised sensorilt ja kaameralt (joon. 5.7)
  • Teostage seaded → "6. Talitlus"

Kaamera on manuaalselt suunatav.

(joon. 5.8)

6. Käivitamine

Süsteemi nõuded:

-Lülitage WLAN-i repiiter paigaldamise ajal vörgust välja, hiljem saab selle uuesti aktiveerida.
-Hoolitsege selle eest, et kaamera valgus on paigalduskohas piisava ribalaiusega. Paigaldada tuleb silt, mis annab märku, et toimub video salvestamine.
-Veenduge, et nutitelefonis olevas Steinel Cami 2 rakendusel on kõik vajalikud load (eriti asukoha heakskiitmine (on vajalik selleks, et kaameravalgus tuvastaks WLAN-võrgu; me ei salvesta oma klientide asukohti)).
-Kaamera tuleb paigutada nii, et see jäädvustaks ainult teie krunti.

Võrguseaded

Veenduge, et UDP ja TCP port 3478 oleks portide loendis, millele kaamera ja klient peavad juurde pääsema.

See on vajalik teenusega TURN tule- müüri kaudu ühenduse loomiseks.

Konfigureerige seadet:

Vooluvarustus olemas:

• Seade teeb alglaadimise.
  – Oleku-LED põleb punaselt.

Pärast käivitamist:

– Helisignaal iga 4 sekundi möödudes.
- Oleku-LED vilgub punaselt.

• Avage Steineli rakendus CAM.

- Sisestage WLAN-ruuteri võrgu nimi ja krüptimisvõti Steineli rakendusse CAM.

Kui ühendus seadme ja WLAN-ruuteri vahel on olemas:

– Helisignaal iga sekundi järel.
– Oleku-LED vilgub kiirelt roheliselt.

Ühendage nutitelefon või tahvelarvuti seadmega:

- Signaal vaikib.

– Oleku-LED vilgub aeglaselt roheliselt.
- Konfigureerige seadet Steineli raken-duse CAM kaudu.

Sisestage rakendusse võrgunimi ja WLAN-ruuteri salasõna.

7. Talitlus

Tehaseseadistused

Hämaruse seadmine: 10.000 lx

Ajaseadistus: 1 minut

Öövalgustus: 40 %

Android

Märkus. Kaameravalgusti vajab stabiilset WLAN-ühendust. Nutitelefonil või tahvelarvutil peab olema ligipääs internetile ning need peavad paigaldami-sel olema ühendatud samasse WLANi kui kaameravalgustigi.

• Wifi 4 / WPA2 krüpteering Wifi võrk 2.4 GhZ / min. 2 Mbit/s Tarkvara-versioon Android 5.0 / iOS 11.0 või uuemad versioonid
  • Laadige alla rakendus.

• Kui toide on sisse lülitatud, on kaameravalgusti konfigureerimiseks valmis. Konfiguratsiooni ajal kölab iga 4 sekundi järel signaal.

• Kaameravalgusti ja nutitelefoni või tahvelarvuti ühendamisel kölab signaal kord sekundis.
• Sisestage rakendusse võrgunimi ja WLAN-ruuteri salasõna.

Kaamerafunktsioon

• Kui kaamera on nutitelefoni või tahvelarvutiga seadistatud, saab seda vaid antud QR-koodi / seerianumbri abil teiste seadmetega jagada.
• Kui sensor on käivitunud, saate rakenduse kaudu push-teavitusi.
• Avage rakendus. Nüüd saate kasutada pildikuva ja sisetelefoni.
• Kaamera salvestab järjestuse, kui sensor on käivitunud. Filmitud järjestus salvestatakse mälukaardile ning seda saab igal ajal avada. Höivatud andmed salvestatakse ainult kaameravalgusti mälukaardile.

Märkus. Lisateavet funktsioonide ja sea-distusvõimaluste kohta leiate rakendusest.

Hämarusnivoo seadistamine

Valgusti soovitud rakendumisläve saab seadistada sujuvalt vahemikus 10–10.000 lx.

Aja seadmine

Valgustuse soovitud kestust saab seadistada väärtusele 1 minut, 3 minutit, 10 minutit või 15 minutit. Enne selle aja möödumist käivitatakse taimer iga tuvastatud liikumisega uuesti.

Põhivalgusti

Põhivalgustusfunktsioon võimaldab valgustamist valgustusvõimsusega vahemikus 10 % kuni 40 %, kui on saavutatud seadistatust väiksem heledusväärtus.

Mälukaardi vahetamine

• Vabastage lukustuskruvid ning eemaldage kate (joon. 6.1, vaba-tahtlik)
• Vahetage mälukaarti - Soovitatav 128 GB, maksimaalselt 256 GB (tarnekomplektiga on kaasas 16 GB mälukaart) (joon. 6.2, vabatahtlik)
• Asetage kate tagasi ning kinnitage lukustuskruvid (joon. 6.4, vabatahtlik)

Tehaseseadistustele lähtestamine

- Lähtestusnuppu tuleb umbes 7 sekundit all hoida (joon. 6.3, vabatahtlik)

Märkus. Kui vajutate lähtestusnuppu võtmega, lähtestatakse kaameravalgusti tehaseseadistustele. Pärast lähtestamist kostab 4 sekundi pikkune signaal.

- Asetage kate tagasi ning kinnitage lukustuskruvid (joon. 6.4, vabatahtlik)

8. Hooldus ja korrashoid

Kaameravalgusti on hooldusvaba. Ilmastikutingimused võivad kaameravalgusti talitlust mõjutada. Tugevate tuuleiilide, lume, vihma või rahe korral võib esineda väärrakendumist, sest äkilisi temperatuurimuutusi pole võimalik soojusallikatest eristada. Tuvastusläätse ja kaameraläätse võib määrdumise korral niiske lapiga puhastada (puhastusvahendit kasutamata).

Tähtis! Juhtimisseade ei ole vahetatav.

230V LED

9. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele

Vastavalt vanu elektri- ja elektrooni-kaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendami-sele rahvusvahelises õiguses tuleb ka-sutuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

10. Vastavusdeklaratsioon

Käesolevaga deklareerib STEINEL GmbH, et käesolev raadioseadme tüüp L 625 CAM SC vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: www.stinel.de

11. Tootja garantii

Steineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel läbinud pistelise kontrolli.

Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta.

Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast.

Meie remondime materjalist või tootmis-vigadest tulenevad puudused, garanti-ijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud. Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

Remonditeenus: Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast teenindusjaamast järele.

3 AASTAT TOOTJA GARANTIID

12. Öiguslikud märkused

Privaattsoon

L 625 CAM SC on mõeldud õues kasutamiseks. Teie riigis kehtivad seadused võivad piirata jälgimistegevusi väljas-pool teie maja, korterit või krunti. Palun tutvuge oma kohaliku seadusandlusega. Teiste privaattsooni kaitsmiseks paigaldage kaamera nii, et ei tehtaks ülesvõtteid avalikest kohtadest, tänavatest või teie naabri krundilt. Soovitame lisaks teavita-da sugulasi, külalisi ja majaelanikke L 625 CAM SC-st ning selle funktsioonist.

Ohutus

Palun pidage silmas, et L 625 CAM SC kasutamisel ei teavitata automaatselt rakenduse kaudu önnetustest või sissemurdmisjuhtudest. Hädaabinumb- rile peate vajaduse korral helistama ise. STEINEL GmbH ei vastuta puuduvate ja ebaõigete teadete või ülesvõtete eest.

13. Tehnilised andmed

Mõõtmed (P × L × K) 305 × 77 × 131 mm

Võrguühendus 220–240 V, 50/60 Hz

Võimsustarve (P _on ) 14 W

Ooterežiim (võrk (P _net )) 0,50 W

Valgusvoog (360°) 925 lm

Tõhusus 66 lm/W

Värvitemperatuur 3.000 K (soe-valge)

Värvitaasesitusindeks R _a = 80

Keskmine möötmise eluiga 36.000 tundi (L70B50 25 °C juures)

Värvikonsistents SDCM Algväärtus: 3

Valgustugevuse jaotus

Kiirgusvõimsus < 100 mW

Sensortehnika Passiivne infrapuna

Tuvastusnurk 180° avamisnurgaga 45°

Paigalduskõrgus 1,8–2 m

Tuvastusraadius 10 m tangentsiaalne

Hämarusnivoo reguleerimine 10–10.000 lx

Põhivalgusti 10–40 %

Temperatuurivahemik -10 °C kuni 40 °C

Kaitseliik IP44

Kaitseklass

Energiatõhususe klass Selles tootes on energiatõhususklassi E valgusallikas.

Kaamera

Resolutsioon 1.920 × 1.080 px, pimestuskaitse

Avanemisnurk 110° horisontaalne / 90° vertikaalne

Langemisnurk Horisontaalselt igale küljele 90° / vertikaalselt 20°kuni 30°

Mälukaart Soovitatav 128 GB, maksimaalselt 256 GB (tarnekomplektiga on kaasas 16 GB mälukaart)

Võimsustarve 2,7 W

14. Käitusrikked

Rike Põhjus Abi
Ilma pingeta kaameravalgusti	Kaitse on vallandunud, pole sisse lülitatud, juhe on katkiLühis võrgutoitejuhtmesVõimalik olemasolev võrgulülii väljas	Lülitage kaitse sisse võivahetage välja; lülitage võrgulülii sisse; kontrollige juhet pingetestrigaKontrollige ühendusiLülitage võrgulülii sisse
Kaameravalgusti ei lülitu sisse	Hämaruseseadistus valesti valitudVõrgulülii VÄLJASKaitse on vallandunud	Seadistage uuestiLülitage sisseLülitage kaitse sisse võivahetage välja; vajaduse korral kontrollige ühendust
Kaameravalgusti ei lülitu välja	Pidev liikumine tuvastuspiirkonnas	Kontrollige piirkonda
Kaameravalgusti lülitub nähtava liikumiseta sisse	Kaameravalgusti pole pai-galdatud liikumiskindlaltLiikumine toimus, kuid vaatleja ei tuvastanud seda ( liikumine seina taga, väike-se objekti liikumine valgusti vahetus läheduses jne )	Monteerige korpus tugevasti külgeKontrollige piirkonda
Kaameravalgusti ei lülitu liikumisest hoolimata sisse	Rikete minimeerimiseks eiratakse kiireid liikumisi või on seadistatud liiga väike tuvastuspiirkondHämaruseseadistus valesti valitud	Kontrollige piirkondaSeadistage uuesti
Rakenduse kaudu ei pääse kaamera-valgustile ligi	WLAN-ruuter on liiga kaugel kaameravalgustist või ta-kistavad hoone elemendid, nagu muurid, edastamist	Paigaldage repiiter
Nutitelefoni/tahvelarvutit ei saa kaameravalgustiga ühendada	Lõppseade on juba ühendatud	Vajutage lähtestusnuppu või skannige ühendatud lõppseadme QR-kood
Live-pildiedastust ei toimu	Temperatuur on liiga kõrge	Vajaduse korral lülitage püsivalgustus välja ning laske jahtuda
