GEBRUIKSAANWIJZING L 625 CAM SC STEINEL

Zorgvuldig doorlezen en bewaren a.u.b.!

• Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voordat werkzaamheden aan het apparaat worden uitgevoerd, dient eerst de spanningstoevoer te worden onderbroken!

• Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

• Bij de installatie van de cameralamp werkt u met netspanning.
  Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd (bijv. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000)

• Gebruik uitsluitend originele reserve-onderdelen.

• Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.

3. L 625 CAM SC

Gebruik volgens de voorschriften

- Sensorlamp met geïntegreerde camera en intercominstallatie voor wandmontage buitenshuis

De L 625 CAM SC is voorzien van een camera met geheugenkaart en een intercominstallatie. Beide functies kunnen via een app worden geregeld. In de L 625 CAM SC is een passieve bewegingsmelder geïntegreerd. De ge-integreerde extra sterke infraroodsensor registreert de onzichtbare warmtestraling van bewegende mensen, dieren enz. Deze zo geregistreerde warmtestraling wordt elektronisch omgezet en schakelt hierdoor de lamp automatisch aan. Door hindernissen, zoals muren of ruiten, wordt geen warmtestraling herkend, dus vindt er ook geen schakeling plaats.

Belangrijk: de beste bewegingsregistra- tie heeft u als de cameralamp zijdelings in de looprichting wordt gemonteerd en geen hindernissen ( zoals bomen, muren enz. ) het zicht van de sensor belemme- ren. De reikwijdte is beperkt als u recht naar de lamp toeloopt.

Bij de levering inbegrepen (afb. 3.1)

• cameralamp
• vier schroeven
• vier pluggen
• reset-sleutel
• Stervormige sleutel

Productafmetingen (afb. 3.2)

Overzicht apparaat (afb. 3.3)

A Cameralamp

B Vergrendeling

C Aansluitklem

D Wandhouder

E Sensorunit

F Camera

G Reset-knop

H Status-led-lampje

I Ruimte voor geheugenkaart

Lichtsterkteverdeling (afb. 3.4)

4. Elektrische aansluiting

• Stroomtoevoer uitschakelen (afb. 4.1)

Schakelschema (afb. 4.1)

De stroomtoevoer bestaat uit een 3-polige kabel:

L = fase ( meestal zwart, bruin of grijs )

N = nuldraad (meestal blauw)

=aarde (groen / geel)

In geval van twijfel moeten de leidingen met een spanningstester worden geidentificeerd; vervolgens weer spanningsvrij maken. De fase, de nuldraad en de aarde worden op het kroonsteentje aangesloten.

Belangrijk: verwisseling van de aansluitingen leidt in het apparaat of in uw meterkast tot kortsluiting. In dit geval moeten de afzonderlijke leidingen nogmaals geïdentificeerd en opnieuw verbonden worden. In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor het in- en uitschakelen geïnstalleerd worden.

De lichtbron van deze lamp kan niet worden vervangen. Mocht het noodzakelijk worden om die te vervangen ( bijv. aan het einde van zijn levensduur ), dan moet de complete lamp worden vervangen.

LED LED

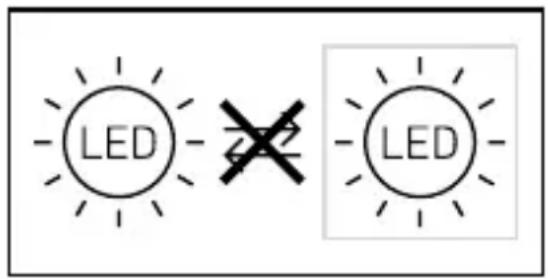

Aansluiting op een dimmer leidt tot beschadiging van de cameralamp.

5. Montage

• Alle onderdelen controleren op beschadigingen.
• Neem het product bij beschadigingen niet in gebruik.
• Bij de montage van de cameralamp moet erop worden gelet, dat deze trillingsvrij wordt bevestigd.
• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie. (afb. 5.1)
• Kies een passende montageplaats rekening houdend met de wifi-snelheid. Voor de werking moeten min. 2 Mbps beschikbaar zijn.

Montagestappen

- Borgschroef losdraaien en de cameralamp van de wandhouder halen. Hiervoor de vergrendeling indrukken (afb. 5.2)

• Boorgaten aftekenen (afb. 5.3)

- Gaten boren en pluggen plaatsen (afb. 5.4)

• Wandhouder vastschroeven (afb. 5.5)

• Aansluitkabel aansluiten (afb. 5.6)

- Cameralamp op de wandhouder zetten en de borgschroef vastdraaien (afb. 5.7)

• Stroomtoevoer inschakelen (afb. 5.7)

- Verwijder stickers van sensor en camera (afb. 5.7)

- Instellingen uitvoeren → '6. Werking' De camera kan handmatig worden uitgelijnd (afb. 5.8)

6. Inbedrijfstelling

Systeemvereisten:

-Tijdens het installeren de stekker van WiFi-repeaters uit het stopcontact halen, die mogen later weer worden ingestoken
-Zorg ervoor dat de cameralamp op de installatielocatie voldoende bandbreedte heeft. Er moet een bord worden opgehangen waarop staat dat er filmopnames worden gemaakt.
-Zorg ervoor dat de Steinel Cam App over 2 alle benodigde rechten op de smartphone beschikt (met name locatietoegang (is voor het registreren van het WiFi-netwerk door de camperalamp nodig, wij registreren geen locaties van onze klanten)).
-De camera dusdanig plaatsen dat alleen uw eigen grondstuk gefilmd wordt.

Netwerkinstellingen

Zorg ervoor dat de UDP- en TCP-port 3478 in het overzicht van de port staan, waartoe de camera en de cliënt toegang moeten hebben.

Dat is nodig zodat de Firewall een verbinding kan maken met de TURN-dienst.

Apparaat configureren:

Stroomtoevoer gemaakt:

• Het apparaat begint op te starten.
• Status-led-lampje brandt rood.
  Na het opstarten:
• Akoestisch signaal om de 4 seconden.
• Status-led-lampje knippert rood.
  • Steinel CAM app openen.

- Netwerknaam en -sleutel van de router invoeren in de Steinel CAM app. Tijdens de verbinding van apparaat met wifi-router:

• Elke seconde akoestisch signaal.
• Het status-led-lampje knippert snel groen.

Smartphone of tablet zijn verbonden met het apparaat:

• Signaal verstomd.
• Het status-led-lampje knippert langzaam groen.

- Apparaat m.b.v. de Steinel CAM app configureren.

Voer nu de netwerknaam en het wacht- woord van de WiFi-router in uw app in.

7. Werking

Fabrieksinstellingen

Schemerinstelling: 10.000 lux

Tijdinstelling: 1 minuut

Basislicht: 40 %

STEINEL CAM App 2

Android

Opmerking: de cameralamp heeft een stabiele WIFI-verbinding nodig. De smartphone of tablet moeten toegang tot het internet hebben en bij de installatie met hetzelfde WIFI-netwerk verbonden zijn als de cameralamp.

• Wifi 4 / WPA2-codering Wifi-netwerk 2,4 GhZ / min. 2 Mbit/s Softwareversie Android 5.0 / iOS 11.0 of nieuwer
• Download de app.
  •
• Zodra de stroomtoevoer wordt ingeschakeld, is de cameralamp klaar voor de configuratie. Tijdens de configuratie is om de 4 seconden een signaal te horen.
• Gedurende de verbinding van cameralamp en smartphone of tablet klinkt het signaal iedere seconde.

- Voer nu de netwerknaam en het wachtwoord van de WIFI-router in uw app in.

Camerafunctie

• Zodra de camera werd ingesteld m.b.v. een smartphone of tablet kan die uitsluitend vanaf dit apparaat met andere apparaten worden gedeeld via QR-code / serienummer.
• U krijgt een Push-bericht via de app, wanneer de sensor is geactiveerd.
• Open de app. U kunt nu de beeld-weergave en de intercominstallatie gebruiken.
• De camera neemt een sequentie op wanneer de sensor geactiveerd werd. De gefilmde sequentie wordt op de geheugenkaart opgeslagen en kan altijd weer worden bekeken. De opgenomen gegevens worden uitsluitend op de geheugenkaart van de cameralamp opgeslagen.

Opmerking: meer informatie over de functies en instelmogelijkheden vindt u in de app.

Schemerinstelling

De gewenste drempelwaarde kan traploos van 10 tot 10.000 lux worden ingesteld.

Tijdinstelling

De gewenste brandduur kan worden ingesteld op 1 minuut, 3 minuten, 10 minuten of 15 minuten. De tijdklok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart.

Basislicht

Met de basislichtfunctie is het mogelijk om op 10 % tot 40 % van het licht-

vermogen over te schakelen, wanneer onder de ingestelde lichtwaarde wordt gekomen.

Geheugenkaart vervangen

• Borgschroef losdraaien en afdekking verwijderen (afb. 6.1, optioneel)
• Geheugenkaart verwisselen - 128 GB aanbevolen, max. 256 GB (16 GB geheugenkaart bijgeleverd) (afb. 6.2, optioneel)
• Afdekking plaatsen en borgschroef vastdraaien (afb. 6.4, optioneel)

Naar de fabrieksinstellingen resetten

- De reset-knop moet ca. 7 seconden worden ingedrukt. (afb. 6.3, optioneel)

Opmerking: wanneer u met een sleutel op de resetknop drukt, wordt de camera-lamp gereset naar de fabrieksinstellingen. Als het resetten goed werd uitgevoerd, klinkt om de 4 seconden een signaal. - Afdekking plaatsen en borgschroef vastdraaien (afb. 6.4, optioneel)

8. Onderhoud en verzorging

De cameralamp is onderhoudsvrij. Weersinvloeden kunnen de werking van de cameralamp beïnvloeden. Bij hevige windvlagen, sneeuw, regen of hagel kan een foutieve schakeling voorkomen, omdat de plotselinge temperatuurverschillen niet van warmtebronnen onderscheiden kunnen worden. De registratielens en cameralens kunnen bij vervuiling met een vochtige doek ( zonder schoon-maakmiddel ) worden gereinigd.

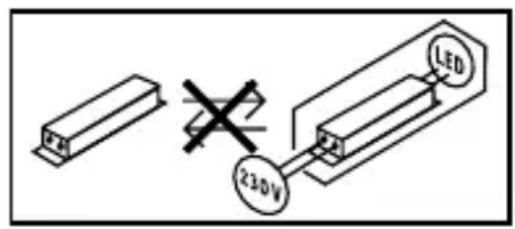

Belangrijk: de regelaar kan niet worden vervangen.

210V LED

9. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

10. Conformiteitsverklaring

Hierbij verklaar ik, STEINEL GmbH, dat het type radioapparatuur L 625 CAM SC conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.steinel.de

11. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Diesel straße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten. U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL-product bedraagt

3 jaar (bij producten uit de XLED home-serie 5 jaar) vanaf de datum van aankoop van het product.

Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet.

De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten:

-bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,
-bij een niet regelconform of onjuist gebruik van het product, of indien de bedienings instructies niet werden nageleefd,
-wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,
-indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,
-wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,
-bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot.

Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiodeisverlopen.

3JAAR FABRIEKS GARANTIE

12. Juridische informatie

Privésfeer. De L 625 CAM SC werd ontwikkeld voor gebruik buitenshuis. Het bekijken van gebieden buiten uw huis, flat of grondstuk kan door wetgeving in uw land worden beperkt. Informeer uzelf over de voor u geldende wetten. Om de privés-feer van anderen te beschermen, moet de camera dusdanig worden gemonteerd, dat er geen opnames van openbare pleinen, straten of het perceel van uw buurman kunnen worden gemaakt. Wij adviseren bovendien, om familie, bezoek en personeel te informeren over de L 625 CAM SC en zijn functies.

Veiligheid

Bedenk ook, dat u door de toepassing van de L 625 CAM SC in noodgevallen zoals inbraken niet automatisch via de app geïnformeerd wordt. Indien nodig moet u altijd het alarmnummer bellen. De firma STEINEL GmbH kan niet aansprakelijk worden gesteld voor onjuiste of ontbrekende berichten of opnames.

Opgenomen vermogen ( P_on ) 14 W

Stand-by sensor ( P_sb ) 0,50 W

Stand-by netwerk ( P_net ) 0,50 W

Lichtstroom (360°) 925 lm

Efficiëntie 66 lm/W

Kleurtemperatuur 3.000 K (warm wit)

Kleurweergave-index R _a = 80

Gemiddelde levensduur 36.000 uur ( L70B50 bij 25 °C )

Kleurconsistentie SDCM beginwaarde: 3

Lichtsterkteverdeling

Sensortechniek passief infrarood

Registratiehoek 180° met 45° openingshoek

Montagehoogte 1,8–2 m

Registratiereikwijdte 10 m tangentiaal

Schemerinstelling 10 – 10.000 lux

Basislicht 10–40 %

Tijdinstelling 1 min., 3 min., 10 min., 15 min.

Temperatuurbereik -10 °C tot +40 °C

Bescherming IP44

Veiligheidsklasse I

Energieklasse Dit product heeft een lichtbron met energieklasse 'E'.

Camera
Resolutie 1.920 x 1.080 px, verblindingsbeveiliging
Openingshoek horizontaal 110° / verticaal 90°
Instelhoek horizontaal 90° naar iedere kant / verticaal 20° tot 30°	NL
Geheugenkaart 128 GB aanbevolen, max. 256 GB (16 GB geheu-genkaart bijgeleverd)
Opgenomen vermogen 2,7 W

14. Storingen

Storing Oorzaak Oplossing

De cameralamp heeft geen spanning	■ Zekering gesprongen, niet ingeschakeld, leiding onderbroken■ Kortsluiting in de stroom-toevoer■ Eventueel aanwezige netschakelaar uit	■ Zekering inschakelen, vervangen, netschakelaar inschakelen, kabel met spanningzoeker controleren■ Aansluitingen controleren■ Netschakelaar inschakelen
De cameralamp schakelt niet in	■ Schemerinstelling verkeerd gekozen■ Netschakelaar UIT■ Zekering gesprongen	■ Opnieuw instellen■ Inschakelen■ Zekering inschakelen, vervangen, evt. aansluiting controleren
De cameralamp schakelt niet uit	■ Permanente beweging in het registratiebereik	■ Bereik controleren
De cameralamp schakelt zonder herkenbare beweging in	■ Cameralamp niet stabiel gemonteerd■ Beweging was aanwezig, werd echter niet opge-merkt door de waarnemer (beweging achter wand, beweging van een klein object in de directe omgeving van de lamp etc.)	■ Behuizing vast monteren■ Bereik controleren
De cameralamp schakelt ondanks beweging niet in	■ Snelle bewegingen worden onderdrukt voor het verminderen van storingen of het registratiebereik is te klein ingesteld■ Schemerinstelling verkeerd gekozen	■ Bereik controleren■ Opnieuw instellen
Geen toegang tot de cameralamp via de app	■ WIFI-router te ver verwijderd van de cameralamp of gebouwdelen zoals muren belemmeren de overdracht	■ Repeater gebruiken
Smartphone / tablet kan niet met de cameralamp verbonden worden	■ Er is al een apparaat aan-gesloten	■ Druk op de resetknop of scan de QR-code van het aangesloten apparaat
Geen live beelden	■ Te hoge temperatuur ■ Evt. permanente verlichting uitschakelen en laten afkoelen
