Producttype	LED-bewegingslamp voor buiten en binnen
Merk	Steinel
Model	XLED home curved S
Voeding	220-240 V, 50/60 Hz
Opgenomen vermogen	9,30 W
Lichtstroom	862 lm
Lichtefficiëntie	93 lm/W
Kleurtemperatuur	3000 K (warm wit)
Kleurweergave-index (CRI)	82
Nominale levensduur	Meer dan 60.000 uur (L70B50 bij 25°C)
Detectietechniek	Passief infrarood (PIR)
Detectiebereik	8 meter
Detectiehoek	160° met detector tegen de muur
Maximaal dekkingsgebied	Ongeveer 50 m²
Uitschakelvertraging	Instelbaar van 2 seconden tot 70 minuten
Drempelwaarde (schemering)	Instelbaar van 2 tot 1.000 lux
Beschermingsgraad	IP44
Beschermingsklasse	II (dubbele isolatie)
Afmetingen (H × B × D)	120 × 160 × 107 mm
Omgevingstemperatuurbereik	-20 °C tot +40 °C
Montage	Muur, binnen en buiten, aanbevolen hoogte 2,20 m
Richtbaarheid detector	±30° horizontaal
Instelling detectiezone	Zelfklevende afdekkingen om lenssegmenten te verbergen
Onderhoud	Reinigen met een vochtige doek, zonder schoonmaakmiddel
Fabrieksgarantie	36 maanden (3 jaar)

Veelgestelde vragen - XLED home curved S STEINEL

Waarom gaat de lamp niet aan?

Controleer eerst of het apparaat onder spanning staat (zekering, schakelaar). Als de drempelwaarde-instelling op nachtmodus (symbool Ⓑ) staat, zal de lamp overdag niet aangaan. Zet de knop op ✿ (dagmodus) voor een test overdag. Controleer ook het detectiegebied: obstakels kunnen het verkleinen.

Hoe stel ik de uitschakelvertraging in?

De uitschakelvertraging wordt ingesteld met de draaiknop F (fig. 3.3). Draai naar het symbool + om de duur te verlengen (tot ca. 70 min) of naar - om deze te verkorten (minimum 2 seconden). Kies bij het instellen van de zone de kortste duur.

Kan ik de LED-lamp vervangen?

Nee, de LED-lichtbron is niet vervangbaar. Als deze defect is, moet de hele projector worden vervangen (zie garantie).

Wat is de aanbevolen installatiehoogte?

De optimale hoogte is circa 2,20 m voor een maximaal detectiebereik van 8 m. Monteer het apparaat op een stevige ondergrond om trillingen te voorkomen.

Hoe beperk ik het detectiegebied om ongewenste inschakelingen te voorkomen?

Gebruik de meegeleverde zelfklevende afdekkingen (fig. 7.1) om lenzensectoren van de detector te verbergen. Zo kunt u het bereik en de detectiehoek naar wens verkleinen.

Wat te doen als de lamp steeds aan en uit gaat?

Dit kan worden veroorzaakt door dierbewegingen in de zone, wind die takken beweegt of temperatuurschommelingen. Richt de detector meer omhoog, bedek een deel van de lens of verplaats het apparaat naar een stabielere ondergrond.

Wat is het stroomverbruik in standby?

In standby-modus (detector actief) is het verbruik 0,20 W (Psb).

Kan ik een dimmer gebruiken met deze lamp?

Nee, de handleiding vermeldt dat de lichtintensiteit niet instelbaar is en dat het apparaat niet met een dimmer mag worden gebruikt.

Hoe maak ik de projector schoon?

Gebruik een vochtige doek zonder schoonmaakmiddel. Dompel het nooit onder in water. Het apparaat heeft geen speciaal onderhoud nodig.

Wat te doen bij aanhoudende storing?

Raadpleeg de storingslijst in de handleiding (hoofdstuk 12). Als het probleem aanhoudt, neem dan contact op met de Steinel-klantenservice. Stuur het apparaat binnen de garantie (3 jaar) ongedemonteerd retour met aankoopbewijs.

GEBRUIKSAANWIJZING XLED home curved S STEINEL

Zorgvuldig doorlezen en bewaren a.u.b.!

• Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

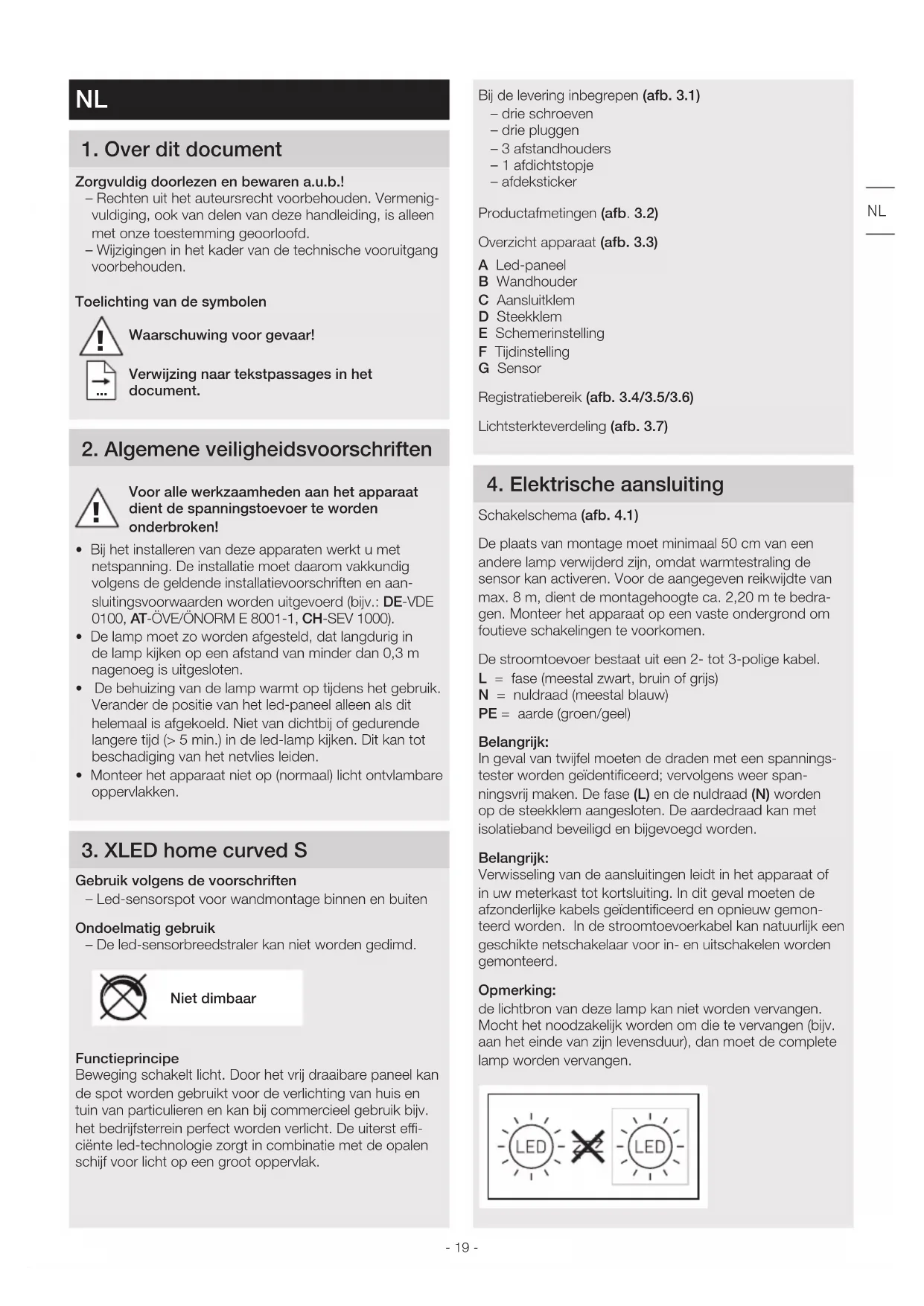

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bij het installeren van deze apparaten werkt u met netspanning. De installatie moet daarom vakkundig volgens de geldende installatievoorschriften en aan-sluitingsvoorwaarden worden uitgevoerd (bijv.: DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000).
• De lamp moet zo worden afgesteld, dat langdurig in de lamp kijken op een afstand van minder dan 0,3 m nagenoeg is uitgesloten.
• De behuizing van de lamp warmt op tijdens het gebruik. Verander de positie van het led-paneel alleen als dit helemaal is afgekoeld. Niet van dichtbij of gedurende langere tijd (> 5 min.) in de led-lamp kijken. Dit kan tot beschadiging van het netvlies leiden.
• Monteer het apparaat niet op (normaal) licht ontvlambare oppervlakken.

Gebruik volgens de voorschriften

- Led-sensorspot voor wandmontage binnen en buiten

Ondoelmatig gebruik

- De led-sensorbreedstraler kan niet worden gedimd.

Niet dimbaar

Functieprincipe

Beweging schakelt licht. Door het vrij draaibare paneel kan de spot worden gebruikt voor de verlichting van huis en tuin van particulieren en kan bij commercieel gebruik bijv. het bedrijfsterrein perfect worden verlicht. De uiterst efficiënte led-technologie zorgt in combinatie met de opalen schijf voor licht op een groot oppervlak.

Bij de levering inbegrepen (afb. 3.1)

• drie schroeven
• drie pluggen
  -3 afstandhouders
• 1 afdichtstopje
• afdeksticker

Productafmetingen (afb. 3.2)

Overzicht apparaat (afb. 3.3)

A Led-paneel

B Wandhouder

C Aansluitklem

D Steekklem

E Schemerinstelling

F Tijdinstelling

G Sensor

Registratiebereik (afb. 3.4/3.5/3.6)

Lichtsterkteverdeling (afb. 3.7)

4. Elektrische aansluiting

Schakelschema (afb. 4.1)

De plaats van montage moet minimaal 50 cm van een andere lamp verwijderd zijn, omdat warmtestraling de sensor kan activeren. Voor de aangegeven reikwijdte van max. 8 m, dient de montagehoogte ca. 2,20 m te bedragen. Monteer het apparaat op een vaste ondergrond om foutieve schakelingen te voorkomen.

De stroomtoevoer bestaat uit een 2- tot 3-polige kabel.

L = fase (meestal zwart, bruin of grijs)

N = nuldraad (meestal blauw)

PE = aarde (groen/geel)

Belangrijk:

In geval van twijfel moeten de draden met een spannings- tester worden geïdentificeerd; vervolgens weer span- ningsvrij maken. De fase (L) en de nuldraad (N) worden op de steekklem aangesloten. De aardedraad kan met isolatieband beveiligd en bijgevoegd worden.

Belangrijk:

Verwisseling van de aansluitingen leidt in het apparaat of in uw meterkast tot kortsluiting. In dit geval moeten de afzonderlijke kabels geïdentificeerd en opnieuw gemonteerd worden. In de stroomtoevoerkabel kan natuurlijk een geschikte netschakelaar voor in- en uitschakelen worden gemonteerd.

Opmerking:

de lichtbron van deze lamp kan niet worden vervangen. Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen.

LED LED

5. Montage

• Alle onderdelen controleren op beschadigingen.
• Neem het product bij beschadigingen niet in gebruik.
• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie.

De beste bewegingsregistratie wordt bereikt, als het apparaat zijdelings in de looprichting gemonteerd wordt en geen hindernissen (zoals bijv. bomen, muren etc.) het zicht belemmeren.

Montagestappen

• Stroomtoevoer uitschakelen (afb. 4.1)
• Borgschroef losdraaien (afb. 5.1)
- Behuizing van de wandhouder nemen (afb. 5.2)
- Steekklem van de wandhouder scheiden (afb. 5.3)
• Boorgaten aftekenen (afb. 5.4)
• Gaten boren en pluggen inbrengen (afb. 5.5)
• Montage opbouw met afstandhouders (afb. 5.6)
• Montage inbouw (afb. 5.7)
• Aansluitkabel aansluiten (afb. 5.8)
• Steekklem verbinden (afb. 5.9)
- Behuizing op wandhouder steken (afb. 5.10)
• Borgschroef inschroeven (afb. 5.11)
• Stroomtoevoer inschakelen (afb. 6.1)
- Instellingen uitvoeren → '6. Werking'

6. Werking

Fabrieksinstellingen:

- Schemerinstelling

1000 lux

- Tijdinstelling

2 seconden

Schemerinstelling (afb. 6.2/E)

traploos instelbaar

Instelknopje op 📊 = schemerstand = ca. 2 lux Instelknopje op ⚙ = daglichtstand, ca. 1000 lux

Opmerking:

Bij de instelling van het registratiebereik bij daglicht moet het instelknopje op ⚙ (daglichtstand) worden gezet.

Tijdinstelling (afb. 6.2/F)

Instelknopje max. = langste tijd, ca. 70 min.

Instelknopje min. = kortste tijd, ca. 2 seconden

Opmerking:

Wij adviseren om bij de instelling van het registratiebereik de kortste tijd te kiezen.

7. Reikwijdte-instelling/afstelling

Het registratiebereik kan naar wens optimaal worden ingesteld.

Afdeksticker (7.1)

Met de afdekfolie kunnen zoveel lenssegmenten als gewenst worden afgedekt en kan dus de reikwijdte individueel worden verkleind. Foutieve schakelingen worden uitgesloten of risicoplaatsen worden doelgericht bewaakt. (afb. 7.2/7.3/7.4)

Draaibereik spotkop (afb. 7.5)

8. Onderhoud en verzorging

Dit product is onderhoudsvrij. De spot kan bij vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd.

Belangrijk: de regelaar kan niet worden vervangen.

230V LED

9. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

10. Fabrieksgarantie

Dit Steinel-product is met grote zorgvuldigheid gefabri- ceerd, getest op goede werking en veiligheid volgens de geldende voorschriften en vervolgens steekproefsgewijs gecontroleerd. Steinel verleent garantie op de storingvrije werking. De garantietermijn bedraagt 36 maanden en gaat in op de datum van aanschaf door de klant. Wij verhelpen gebreken die berusten op materiaal- of productiefouten. De garantie bestaat uit reparatie of vernieuwen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade aan onderdelen, die aan slijtage onderhevig zijn en bij schade of gebreken, die door ondeskundig gebruik of onderhoud ontstaan. Schade aan andere voorwerpen is uitgesloten van garantie.

De garantie wordt alleen verleend wanneer het niet-ge- demonteerde apparaat met korte storingsbeschrijving, kassabon of rekening (koopdatum en winkelierstempel), goed verpakt naar het desbetreffende serviceadres wordt gestuurd.

Reparatieservice:

Na afloop van de garantieduur of bij gebreken die niet onder de garantie vallen, kunt u het dichtstbijzijnde serviceadres naar de mogelijkheden van een reparatie vragen.

3JAAR FABRIEKS GARANTIE

Kleurtemperatuur 3.000 K (warm wit)

Index kleurweergave R

$$ a = 8 2 $$

Gemiddelde levensduur L70B50 bij 25°C: >60.000 uur

Kleurconsistentie SDCM beginwaarde: 3

Lichtsterkteverdeling

Sensortechniek	passief infrarood
Reikwijdte	8 m
Registratiebereik	Registratiehoek:160° met onderkruipbescherming, draaibereik sensor:+/-30° horizontaalmax. bewaakt gebied: ca. 50 m^2
Tijdinstelling	2 sec. - 70 min.
Schemerinstelling	2 – 1.000 lux
Bescherming	IP44
Veiligheidsklasse	II
Omgevingstemperatuur	-20 - +40 °C

12. Storingen

Storing Oorzaak Oplossing

Led-sensorspot zonder netspanning	■ Zekering gesprongen, niet ingeschakeld, leiding onderbroken■ Kortsluiting	■ Zekering inschakelen, vervangen, netschakelaar inschakelen, kabel met spanningzoeker controleren■ Aansluitingencontroleren
Led-sensorspot schakelt niet aan	■ Bij daglicht, schemerinstelling staat op nachtstand■ NetschakelaarUIT■ Zekeringgesprongen■ Registratiebereik niet gericht ingesteld	■ Opnieuwinstellen■ Inschakelen■ Zekering inschakelen, vervangen, evt. aansluiting controleren■ Opnieuwinstellen
Led-sensorspot schakelt niet uit	■ Permanente beweging in het registratiebereik	■ Bereik controleren en eventueel opnieuw instellen of afdekken
Led-sensorspot schakelt steeds AAN/UIT	■ Er zijn bewegende dieren in het registratiebereik	■ Sensor hoger draaien of gericht afdekken; bereik veranderen of afdekken
Led-sensorspot schakelt ongewenst aan	■ Wind beweegt bomen en struiken binnen het registratiebereik■ Registratie van auto's op straat■ Plotselinge verandering van temperatuur door het weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen■ De led-sensorspot trilt (beweegt) door bijv. windvlagen of sterke regen	■ Bereikveranderen■ Bereikveranderen■ Bereik veranderen, andere montageplaats kiezen■ Monteer de led-sensorspot op een vaste ondergrond
