| Producttype | LED-buitenlamp met bewegingsmelder |
| Merk | Steinel |
| Model | Spot DUO SC |
| Afmetingen (H x B x D) | 98 x 247 x 175 mm |
| Voeding | 220-240 V, 50/60 Hz |
| Opgenomen vermogen | 14,6 W |
| Totale lichtstroom | 1 024 lm |
| Kleurtemperatuur | 3 000 K (warm wit) |
| Beschermingsgraad | IP44 |
| Beschermingsklasse | I |
| Detectortype | Passief infrarood (PIR) |
| Detectiehoek | 90° |
| Detectiebereik | Max. 10 m |
| Instelbare uitschakelvertraging | Van 5 s tot 60 min (via STEINEL Connect-app) |
| Drempelwaarde | Van 2 tot 2 000 lx (via app) |
| Lichtbron | GU10 LED (max. 9 W, klasse F) |
| Connectiviteit | Bluetooth 2,4-2,48 GHz, vermogen 5 dBm |
| Leveringsinhoud | Armatuur, 4 schroeven, 4 pluggen, 4 afstandsstukken |
| Onderhoud | Reinigen met een vochtige doek zonder schoonmaakmiddel |
| Veiligheid | Voeding uitschakelen voor elk onderhoud |
| Reserveonderdelen | Vervangbare GU10 lichtbron (max. 9 W) |
| Repareerbaarheid | Reparaties door gespecialiseerde werkplaatsen, gebruik originele onderdelen |
| Fabrieksgarantie | 3 jaar (Frankrijk) |
Veelgestelde vragen - Spot DUO SC STEINEL
Gebruikersvragen over Spot DUO SC STEINEL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Lamp in PDF-formaat gratis! Vind uw handleiding Spot DUO SC - STEINEL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Spot DUO SC van het merk STEINEL.

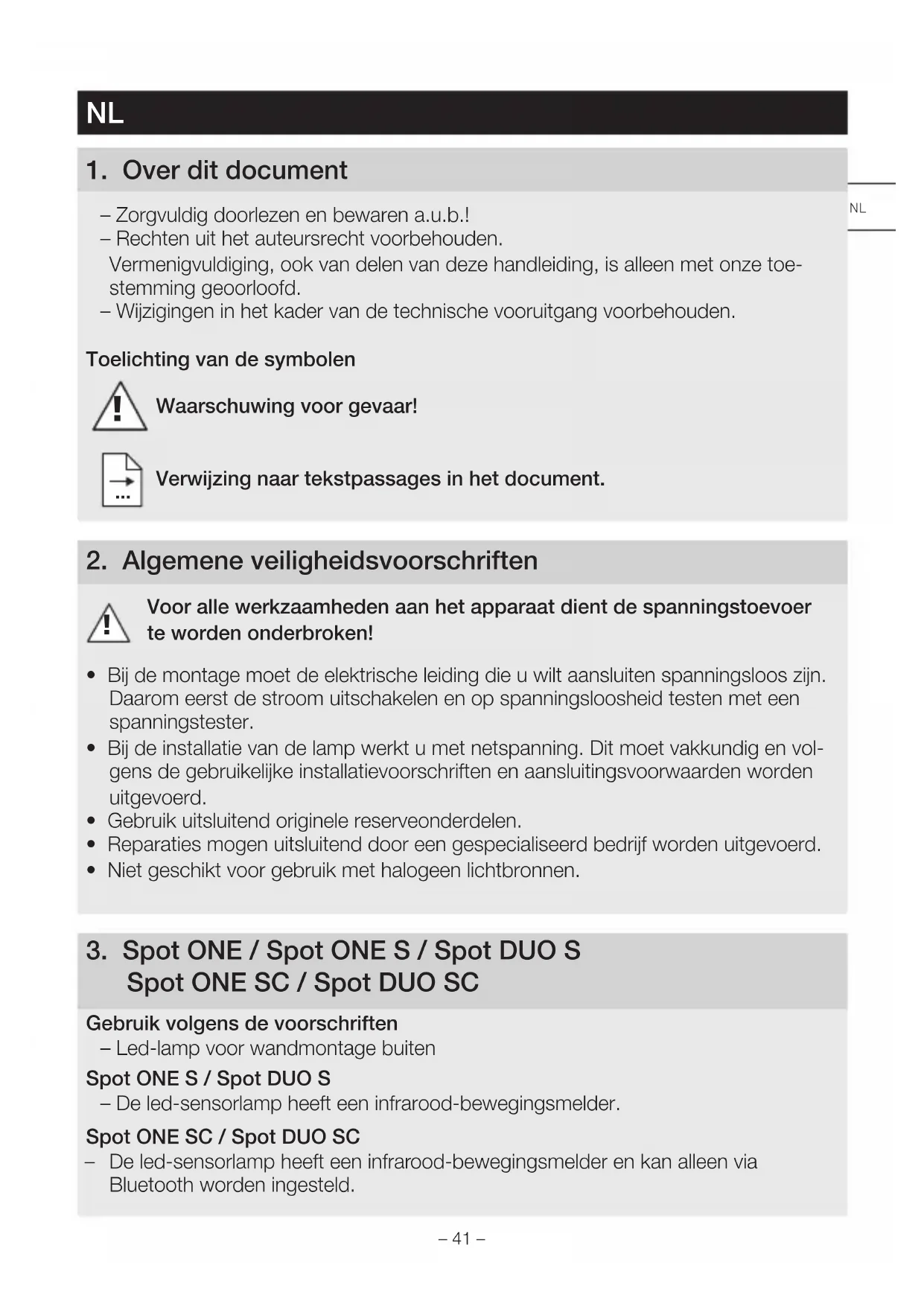

GEBRUIKSAANWIJZING Spot DUO SC STEINEL
- Zorgvuldig doorlezen en bewaren a.u.b.!
- Rechten uit het auteursrecht voorbehouden.
Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
- Wijzigingen in het kader van de technische vooruitgang voorbehouden.
Toelichting van de symbolen
Waarschuwing voor gevaar!
Verwijzing naar tekstpassages in het document.
2. Algemene veiligheidsvoorschriften
Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!
- Bij de montage moet de elektrische leiding die u wilt aansluiten spanningsloos zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.
- Bij de installatie van de lamp werkt u met netspanning. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd.
- Gebruik uitsluitend originele reserveonderdelen.
- Reparaties mogen uitsluitend door een gespecialiseerd bedrijf worden uitgevoerd.
- Niet geschikt voor gebruik met halogeen lichtbronnen.
Gebruik volgens de voorschriften
- Led-lamp voor wandmontage buiten
- De led-sensorlamp heeft een infrarood-bewegingsmelder.
Spot ONE SC / Spot DUO SC
- De led-sensorlamp heeft een infrarood-bewegingsmelder en kan alleen via Bluetooth worden ingesteld.
Gebruik niet conform de voorschriften
-De led-lamp kan niet worden gedimd.
Niet dimbaar
Bij de levering inbegrepen Spot ONE (Afb. 3.1)
- Lamp
- Drie schroeven
- Drie pluggen
–Drie afstandhouders
Bij de levering inbegrepen Spot DUO (Afb. 3.2)
- Lamp
- Vier schroeven
- Vier pluggen
–Vier afstandhouders
Afmetingen product
Spot ONE (Afb. 3.3)
Spot DUO (Afb. 3.4)
Productoverzicht (Afb. 3.5)
A Wandhouder
B Aansluitklem
C Borgschroef
D Lampvoet
E Lampbehuizing
F Schemerinstelling (alleen Spot ONE S / DUO S)
G Tijdinstelling (alleen Spot ONE S / DUO S)
Registratiebereik Spot ONE S / DUO S (Afb. 3.6 - 3.8)
Lichtsterkteverdeling (Afb. 3.9)
4. Elektrische aansluiting
Schakelschema (Afb. 4.1)
De stroomtoevoer bestaat uit een 3-polige kabel:
L = fase (meestal zwart, bruin of grijs)
N = nuldraad (meestal blauw)
PE = aarde (groen / geel)
In geval van twijfel moeten de leidingen met een spanningstester worden geïdentificeerd; vervolgens weer spanningsvrij maken. De fase (L), nuldraad (N) en aarde (PE) worden op de aansluitklem aangesloten.
Belangrijk:
Het verwisselen van de aansluitingen kan in het apparaat of uw meterkast kortsluiting veroorzaken. In dit geval moeten de afzonderlijke leidingen nogmaals geïdentificeerd en opnieuw verbonden worden. In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor in- en uitschakelen geïnstalleerd zijn.
Koppeling
'↓ is voor het koppelen van lampen. Er kunnen max. 10 lampen van dit type parallel worden geschakeld. (Afb. 4.1)
5. Montage
- Alle onderdelen controleren op beschadigingen.
- Neem het product bij beschadigingen niet in gebruik.
- Bij de montage van de lamp moet erop worden gelet, dat deze trillingsvrij wordt bevestigd.
- Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie.
De beste bewegingsregistratie wordt bereikt, als het apparaat zijdelings in de looprichting gemonteerd wordt en geen hindernissen (zoals bijv. bomen, muren etc.) het zicht belemmeren.
Montagestappen
- Stroomtoevoer uitschakelen (Afb. 4.1).
- Borgschroef losdraaien en de lampbehuizing van de wandhouder halen (Afb 5.1).
- Steekklem losmaken en van de wandhouder scheiden (Afb. 5.2).
• Boorgaten aftekenen (Afb. 5.3). - Gaten boren en pluggen inbrengen (Afb. 5.4).
• Montage inbouw (Afb. 5.5). - Montage opbouw met afstandhouders (Afb. 5.6).
- Veiligheidsstrip aan de wandhouder bevestigen en steekklem aanbrengen (Afb. 5.7).
• Aansluitkabel aansluiten (Afb. 5.8). - Bij koppeling van meerdere lampen borgplaatje verwijderen (Afb. 5.8).
- Lampbehuizing op wandhouder plaatsen (Afb. 5.9).
• Borgschroef inschroeven (Afb. 5.9). - Stroomtoevoer inschakelen (Afb. 5.9).
- Instellingen uitvoeren →'6. Werking'
6. Werking
Schemerinstelling (Afb. 6.2 F)
De gewenste drempelwaarde kan traploos van ca. 2 tot 1.000 lux worden ingesteld.
- Instelknopje op = daglichtstand (onafhankelijk van de lichtsterkte)
- Instelknopje op 📋 = schemerstand (ca. 2 lux)
Bij de instelling van het registratiebereik via de functietest bij daglicht moet het instelknopje op staan.
Tijdinstelling (Afb. 6.2 G)
De gewenste brandduur van de lamp kan traploos van ca. 8 seconden tot max. 35 minuten worden ingesteld. De tijdklok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart.
- Instelknopje + = ca. 35 minuten
- Instelknopje - = ca. 8 seconden
Opmerking:
Na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie geduren- de ca. 1 seconde niet mogelijk. Pas na afloop van deze tijd zal de lamp bij beweging het licht weer inschakelen.
Spot DUO S
Toestand bij levering: beide lampenkoppen zijn gekoppeld en schakelen altijd tegelijk in en uit. Voor een individuele werking van beide lampenkoppen moet de verbinding tussen de klemmen worden verwijderd (↓1 en ↓2).
Spot ONE SC / Spot DUO SC
Fabrieksinstellingen
- Schemerinstelling: 2.000 lux
- Tijdinstelling: 5 seconden
STEINEL Connect App
Voor de configuratie van de lamp m.b.v. smartphone of tablet moet de STEINEL Connect App gedownload worden uit de AppStore. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist.
Android iOS
De volgende functies kunnen via de STEINEL Connect App worden ingesteld:
- Tijdinstelling
- Schemerinstelling
- In- en uitschakeltijden
- Aan de situatie aangepaste regeling automatisch / manueel
- Koppeling
- Groepsvorming
– Aanduiding van groepen en lampen
Opmerking:
Na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie geduren- de ca. 1 seconde niet mogelijk. Pas na afloop van deze tijd zal de lamp bij beweging het licht weer inschakelen. Spot Connect beschikt over een inwendige klok om op basis van tijd te kunnen in- en uitschakelen. Deze wordt bij iedere Bluetooth verbin- ding via de STEINEL Connect App automatisch gesynchroniseerd met de klok van de verbonden smartphone. Om een correcte werking te garanderen, moet telkens bij onderbreking van de spanningstoevoer naar de lamp opnieuw een verbinding worden gemaakt m.b.v. de STEINEL Connect App. Hierdoor wordt de interne klok weer gesynchroniseerd met de smartphone-tijd.
7. Draaibereik van de lamp / lichtbron vervangen
Draaibereik van de lamp (Afb. 7.1/7.2)
Lichtbron vervangen
- Afdekplaat bij de lampbehuizing losmaken en afnemen (Afb. 7.3).
- Lichtbron losmaken en uitnemen (Afb. 7.4).
- Nieuwe lichtbron plaatsen en vastdraaien (Afb. 7.5).
- Afdekplaat plaatsen en vastdraaien (Afb. 7.6).
Belangrijk:
Gebruik uitsluitend GU10 led-verlichting tot max. 9 W.
Opmerking:
→ Zorg ervoor dat de afdichting en het afdichtoppervlak niet vervuild of beschadigd zijn als u lampjes verwisseld.
8. Onderhoud
Dit product is onderhoudsvrij.
De lamp kan bij vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd.

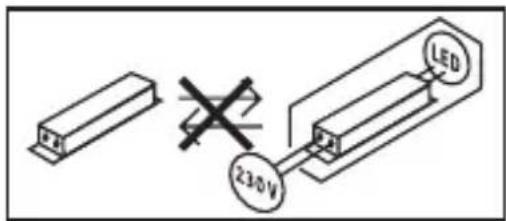

Belangrijk: de regelaar kan niet worden vervangen.
Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecy- cled te worden.
Doe elektrische apparaten niet bij het huisvuil!
Alleen voor EU-landen:
Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.
10. Conformiteitsverklaring
Hierbij verklaar ik, STEINEL GmbH, dat het type radioapparatuur Spot ONE SC / Spot DUO SC conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.steinel.de
11. Fabrieksgarantie
Fabrieksgarantie van de firma STEINEL GmbH, Diesel straße 80-84, DE-33442
Herzebrock-Clarholz,Duitsland
Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:
De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten.
U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.
De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten uit de XLED home-serie 5 jaar) vanaf de datum van aankoop van het product.
Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.
Wettelijke rechten bij gebreken, kosteloosheid
De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.
Uitzonderingen op de garantie
Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten:
- bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,
- bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd,
- wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,
- indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,
- wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,
- bij transportschade of -verliezen.
Geldigheid van het Duitse recht
Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.
Garantie claimen
Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V.,
De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantie -periode is verlopen.
- Technische gegevens
| Afmetingen(∅ × D)(H × B × D) | Spot ONE / ONE S / ONE SC: ∅ 97 × 175 mmSpot DUO S / DUO SC: 98 × 247 × 175 mm | |
| Netspanning 220 – 240 V, 50/60 Hz | ||
| Opgenomen vermogen (Pon)* Spot ONE: 6,7 WSpot ONE S: 7,5 WSpot ONE SC: 7,9 W | Spot DUO S: 2 × 7,5 WSpot DUO SC: 14,6 W | |
| Lichtstroom / lichtsterkte lamp* Spot ONE:512 lm; 76,4 lm/WSpot ONE S:512 lm 68,6 lm/WSpot ONE SC:512 lm; 66,6 lm/W | Spot DUO S:2 × 512 lm; 68,6 lm/WSpot DUO SC:1.024 lm; 70,1 lm/W | |
| Stand-by (lamp) Spot ONE S:2 × 0,5 WSpot ONE SC: ,42 W | Spot DUO S: 2 × 0,5 WSpot DUO SC: 0,42 W | |
| Lichtstroom lichtbron 620 lm 92,5 lm/W | ||
| Opgenomen vermogen lichtbron 6,7 W | ||
| Stand-by netwerk Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W | ||
| Kleurtemperatuur* 3.000 K (warm wit) | ||
| Index kleurweergave* Ra > 80 | ||
| Gemiddelde levensduur* L70B50 bij 25 °C: > 20.000 uur | ||
| Kleurconsistentie SDCM* beginwaarde: 6 | ||
| Lichtsterkteverdeling* |  |
| Sensortechniek Spot ONE / DUO S, ONE / DUO SC: passief infrarood | |
| Registratiebereik: registratiehoek | Spot ONE / DUO S, ONE / DUO SC: 90° |
| Registratiebereik: openingshoek | Spot ONE / DUO S, ONE / DUO SC: 90° |
| Registratiereikwijdte Spot ONE / DUO S, ONE / DUO SC: max. 10 m | |
| Lampjes GU10 led-lampjes (max. 9 W) | |
| Tijdinstelling Spot ONE / DUO S: 8 sec. - 35 min.Spot ONE / DUO SC: 5 sec. - 60 min. | |
| Schemerinstelling Spot ONE / DUO S: 2 - 1.000 luxspot ONE / DUO SC: 2 - 2.000 lux | |
| Bescherming IP44 | |
| Veiligheidsklasse I | |
| Omgevingstemperatuur | -20 - +40 °C |
| Frequentie Bluetooth | Spot ONE / DUO SC: 2,4 - 2,48 GHz |
| Zendvermogen Bluetooth | Spot ONE / DUO SC: 5 dBm / 3 mW |
| Energieklasse | Dit product heeft een lichtbron / twee lichtbron- nen met energieklasse 'F'. |
* voor bijgeleverde led-lichtbron
13. Storingen
Storing Oorzaak Oplossing
| Led-lamp schakelt niet in | ■ Zekering gesprongen, niet ingeschakeld, leiding onderbrokenKortsluiting■Lamp defect | ■Zekering inschakelen, vervangen, netscha-kelaar inschakelen, ka-bel met spanningzoeker controleren■Aansluitingen controleren■Lampjes verwisselen |
| De led-sensorlamp schakelt niet in | ■Bij daglicht, schemerin-stelling staat op nacht-stand■Netschakelaar UIT■Zekering gesprongen■Registratiebereik niet gericht ingesteld | ■Opnieuw instellen■Inschakelen■Zekering inschakelen, vervangen, evt. aans-luiting controleren■Opnieuw instellen |
| De led-sensorlamp schakelt niet uit | ■Permanente beweging in het registratiebereik | ■Bereik controleren en eventueel opnieuw in-stellen of afdekken |
| Led-sensorlamp schakelt steeds AAN / UIT | ■ Er zijn bewegende dieren in het registratiebereik | ■Sensorhogerdraaien; bereik veranderen |
| De led-sensorlamp schakelt ongewenst in | ■Wind beweegt bomen en struiken binnen het registratiebereik■Registratie van auto's op straat■Plotselinge verandering van temperatuur door het weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen■De led-sensorlamp trilt (beweegt) door bijv. windvlagen of zware regenval | ■Bereik veranderen■Bereik veranderen■Bereik veranderen, andere montageplaats kiezen■Monteer de led-sensorlamp op een vaste ondergrond |
