| Tipo de produto | Lâmpada LED externa com detector de movimento |
| Marca | Steinel |
| Modelo | Spot DUO SC |
| Dimensões (A x L x P) | 98 x 247 x 175 mm |
| Alimentação | 220-240 V, 50/60 Hz |
| Potência absorvida | 14,6 W |
| Fluxo luminoso total | 1 024 lm |
| Temperatura de cor | 3 000 K (branco quente) |
| Índice de proteção | IP44 |
| Classe de proteção | I |
| Tipo de detector | Infravermelho passivo (PIR) |
| Ângulo de detecção | 90° |
| Alcance do detector | Máx. 10 m |
| Temporização ajustável | De 5 s a 60 min (via aplicativo STEINEL Connect) |
| Limiar de disparo | De 2 a 2 000 lx (via aplicativo) |
| Fonte de luz | GU10 LED (máx. 9 W, classe F) |
| Conectividade | Bluetooth 2,4-2,48 GHz, potência 5 dBm |
| Conteúdo da embalagem | Luminária, 4 parafusos, 4 buchas, 4 peças de espaçamento |
| Manutenção | Limpar com um pano úmido sem detergente |
| Segurança | Cortar a alimentação antes de qualquer intervenção |
| Peças de reposição | Fonte de luz GU10 substituível (máx. 9 W) |
| Reparabilidade | Reparos por oficinas especializadas, usar peças originais |
| Garantia do fabricante | 3 anos (França) |
Perguntas frequentes - Spot DUO SC STEINEL
Perguntas dos utilizadores sobre Spot DUO SC STEINEL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Lâmpada em formato PDF gratuitamente! Encontre o seu manual Spot DUO SC - STEINEL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Spot DUO SC da marca STEINEL.

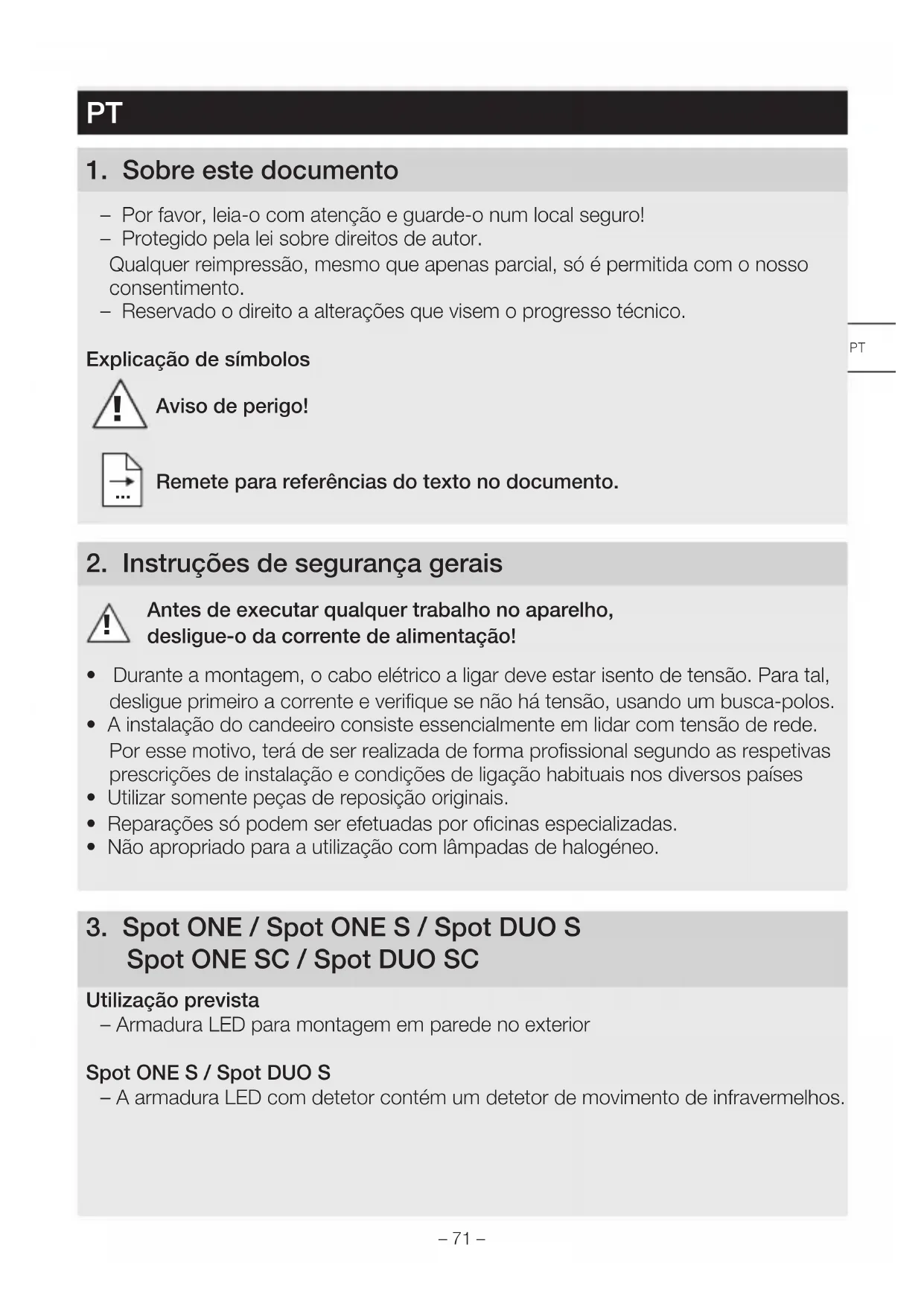

MANUAL DE UTILIZADOR Spot DUO SC STEINEL
Siga as instruções escritas!
laktta texten!
- Por favor, leia-o com atenção e guarde-o num local seguro!
- Protegido pela lei sobre direitos de autor.
Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento.
- Reservado o direito a alterações que visem o progresso técnico.
Explicação de símbolos
Aviso de perigo!
Remete para referências do texto no documento.
2. Instruções de segurança gerais
Antes de executar qualquer trabalho no aparelho, desligue-o da corrente de alimentação!
- Durante a montagem, o cabo elétrico a ligar deve estar isento de tensão. Para tal, desligue primeiro a corrente e verifique se não há tensão, usando um busca-polos.
- A instalação do candeeiro consiste essencialmente em lidar com tensão de rede.
Por esse motivo, terá de ser realizada de forma profissional segundo as respetivas prescrições de instalação e condições de ligação habituais nos diversos países - Utilizar somente peças de reposição originais.
- Reparações só podem ser efetuadas por oficinas especializadas.
- Não apropriado para a utilização com lâmpadas de halogéneo.
- Armadura LED para montagem em parede no exterior
- A armadura LED com detetor contém um detetor de movimento de infravermelhos.
Spot ONE SC / Spot DUO SC
- A armadura LED com detetor contém um detetor de movimento de infravermelhos e só pode ser configurada via Bluetooth.
Utilização para fins não previstos
-A intensidade de iluminação da armadura LED não é regulável.
Intensidade não regulável
Itens fornecidos Spot ONE (Fig. 3.1)
- Armadura
- Três parafusos
- Três buchas
-Três espaçadores
Itens fornecidos Spot DUO (Fig. 3.2)
- Armadura
- Quatro parafusos
- Quatro buchas
-Quatro espaçadores
Dimensões do produto
Spot ONE (Fig. 3.3)
Spot DUO (Fig. 3.4)
Resumo dos produtos (Fig. 3.5)
A Suporte de fixação à parede
B Barra de junção
C Parafuso de fixação
D Base da armadura
E Corpo da armadura
F Regulação crepuscular (apenas Spot ONE S / DUO S)
G Ajuste do tempo (apenas Spot ONE S / DUO S)
Área de detecção do Spot ONE S / DUO S (Fig. 3.6 - 3.8)
Distribuição da intensidade de iluminação (Fig. 3.9)
4. Ligação elétrica
Esquema de circuitos elétricos (Fig. 4.1)
O cabo proveniente da rede é constituído por 3 condutores:
L = fase (geralmente preto, castanho ou cinzento)
N = neutro (geralmente azul)
PE = condutor terra (verde / amarelo)
Em caso de dúvida, procure identificar os condutores com um busca-polos; a seguir, volte a desligar a tensão. A fase (L), o neutro (N) e o condutor terra (PE) são ligados na barra de junção.
Importante:
Se as ligações forem trocadas, poderá ocorrer mais tarde um curto-circuito no aparelho ou na caixa de fusíveis. Nesse caso, os diversos condutores terão de ser identificados e ligados de novo. Naturalmente que no cabo de alimentação elétrica, pode estar instalado um interruptor de rede do tipo "liga - desliga".
Ligação em rede
"↓" destina-se à ligação dos candeeiros em rede. Podem ser ligados, no máximo, 10 candeeiros deste modelo em paralelo. (Fig. 4.1)
5. Montagem
- Verifique todos os componentes para detetar eventuais danos.
- Se detetar qualquer dano, não coloque o produto em funcionamento.
- Ao montar o candeeiro, certifique-se de que é montada à prova de trepidações.
- Escolha um local de montagem adequado, tendo em conta o alcance e a deteção de movimentos.
Será possível detetar os movimentos de forma mais segura se o aparelho estiver instalado lateralmente em relação ao sentido de aproximação e se não houver obstáculos (como p. ex. árvores, muros, etc.), que impeçam a captação pelo detetor.
Passos para montagem
- Desligue a fonte de alimentação elétrica. (Fig. 4.1)
- Solte o parafuso de fixação e o corpo do candeeiro do suporte de fixação à parede. (fig 5.1)
- Solte o terminal e separe o corpo do candeeiro do suporte de fixação à parede. (Fig. 5.2)
• Marque os furos. (Fig. 5.3) -
Faça os furos e coloque as buchas. (Fig. 5.4)
• Montagem embutida (Fig. 5.5) -
Montagem de superfície com distanciadores (Fig. 5.6)
- Fixe a correia de segurança no suporte de fixação à parede e coloque a barra de junção. (Fig. 5.7)
• Ligue o cabo de alimentação. (Fig. 5.8) - Para ligar vários candeeiros em rede, parta a lingueta de proteção. (Fig. 5.8)
- Encaixe o corpo do candeeiro no suporte de fixação à parede. (Fig. 5.9)
- Aparafuse o parafuso de fixação. (Fig. 5.9)
• Ligue a fonte de alimentação elétrica. (Fig. 5.9) - Proceda aos ajustes →"6. Funcionamento"
6. Funcionamento
Configurações de fábrica
- Regulação crepuscular: 1.000 lux
Regulação crepuscular (Fig. 6.2 F)
O nível de luminosidade desejado para a iluminação pode ser ajustado progressivamente de aprox. 2 a 1.000 lux.
- Potenciómetro em ⚙ = modo diurno (independentemente da luminosidade)
- Potenciómetro em = regime crepuscular (aprox. 2 lux)
Para regular a área de deteção e para o teste de funcionamento à luz natural o potenciómetro tem de estar em 📄.
Ajuste do tempo (Fig. 6.2 G)
O tempo desejado para luz ligada do candeeiro pode ser ajustado continuamente entre aprox. 8 segundos e, no máx., 35 minutos. Cada deteção de movimento antes de ter decorrido esse tempo faz reiniciar o cronómetro.
Sempre que se desliga o candeeiro, a nova deteção de movimento é interrompida por aprox. 1 segundo. Só depois de ter decorrido este tempo é que a armadura pode ativar a luz ao detetar um movimento.
Spot DUO S
Configuração de fábrica:
Ambas as cabeças do candeeiro estão ligados em rede e ligam-se e desligam-se sempre ao mesmo tempo.
Para permitir o funcionamento separado das duas cabeças do candeeiro, é necessário remover a ligação entre as barras de junção (↓1 e 2).
Spot ONE SC / Spot DUO SC
Configurações de fábrica
- Regulação crepuscular: 2.000 lux
- Ajuste do tempo: 5 segundos
STEINEL Connect App
Para configurar o candeeiro com o smartphone ou o tablet, tem de descarregar a STEINEL Connect App da AppStore. É necessário ter um smartphone ou tablet compatível com Bluetooth.
Android iOS
A STEINEL Connect App permite configurar as seguintes funções:
- Ajuste do tempo
- Regulação crepuscular
- Tempos de liga e desliga
- Comando modo automático / manual
- Ligação em rede
- Agrupamento
- Designação dos grupos e dos candeeiros
Nota:
Sempre que o candeeiro se desliga a nova deteção de movimento é interrompida por aprox. 1 segundo. Só depois de ter decorrido este tempo é que o candeeiro pode ativar a luz ao detetar um movimento.
Para poder ligar e desligar com temporização, o Spot Connect dispõe de um relógio interno. Este sincroniza-se automaticamente com o relógio do smartphone emparelhado, através da STEINEL Connect App, sempre que tenha uma ligação Bluetooth disponível.
Para assegurar um funcionamento correto, é necessário estabelecer uma ligação através STEINEL Connect App sempre que tenha ocorrido uma interrupção da alimentação de tensão da armadura. O relógio interno volta a ser sincronizado com o relógio do smartphone.
7. Margem de orientação do candeeiro / Substituição da lâmpada
Margem de orientação do candeeiro (Fig. 7.1/7.2)
Substituição da lâmpada
- Solte o disco de cobertura do corpo do candeeiro e puxe-o para fora. (Fig. 7.3)
- Solte a lâmpada e puxe-a para fora. (Fig. 7.4)
- Coloque uma lâmpada nova e rode-a até apertar. (Fig. 7.5)
- Coloque o disco de cobertura e rode-o até apertar. (Fig. 7.6)
Importante:
Utilize exclusivamente lâmpadas LED do tipo GU10 até 9 W, no máx.
Nota:
→ Ao substituir uma lâmpada, assegure-se de que o vedante e a superfície de vedação não estão sujos ou danificados.
8. Manutenção
O produto não requer qualquer tipo de manutenção. Se o candeeiro estiver sujo pode ser limpo com um pano húmido (sem usar produtos de limpeza).
Importante: O aparelho não é substituível.
Equipamentos elétricos, acessórios e embalagens devem ser entregues num posto de revalorização ecológica.
Nunca deite equipamentos elétricos para o lixo doméstico!
Apenas para estados membros da U.E.:
Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de revalorização ecológica.
10. Declaração de conformidade
O(a) abaixo assinado(a) STEINEL GmbH declara que o presente tipo de equipamento de rádio Spot ONE SC / Spot DUO SC está em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: www.steinel.de
11. Garantia do fabricante
Este produto Steinel foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de 36 meses a contar da data de compra. Damos garantia a falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutenção incorreta. Excluem-se igualmente os danos provocados noutros objetos estranhos ao aparelho.
Os serviços previstos na garantia só serão prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.
Serviço de reparação:
Depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, contacte o serviço de assistência técnica mais perto de si para saber quais são as possibilidades de reparação.
12. Dados técnicos
| Dimensões | |
| ( × T) | Spot ONE / ONE S / ONE SC: 97 × 175 mm |
| (a × l × p) | Spot DUO S / DUO SC: 98 × 247 × 175 mm |
| Tensão de rede 220 – 240 V, 50/60 Hz | ||
| Potência (Pon)* Spot ONE: 6,7 W | Spot ONE S: 7,5 W | Spot DUO S: 2 × 7,5 W |
| Spot ONE SC: 7,9 W | Spot DUO SC: 14,6 W | |
| Fluxo luminoso / luminosidade da armadura* | Spot ONE: 512 lm; 76,4 lm/W | Spot DUO S: 2 × 512 lm; 68,6 lm/W |
| Spot ONE S: 512 lm; 68,6 lm/W | Spot DUO SC: 1.024 lm; 70,1 lm/W | |
| Spot ONE SC: 512 lm; 66,6 lm/W | ||
| Standby (armadura) Spot ONE S: 2 × 0,5 W | Spot DUO S: 2 × 0,5 W | |
| Spot ONE SC: 0,42 W | Spot DUO SC: 0,42 W | |
| Fluxo luminoso da lâmpada 620 lm; 92,5 lm/W | ||
| Potência da lâmpada 6,7 W | ||
| Standby rede Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W | ||
| Temperatura de cor* 3.000 K (branco quente) | ||
| Índice de reprodução de cores* Ra > 80 | ||
| Tempo de vida efetivo médio* L70B50 a 25 °C: > 20.000 h | ||
| Consistência de cor SDCM* Valor inicial: 6 | ||
| Distribuição da intensidade de iluminação* |  | |
| Tecnologia de sensores | Spot ONE / DUO S, ONE / DUO SC: infravermelhos passivos | |
| Área de detecão: Ângulo de detecão | Spot ONE / DUO S, ONE / DUO SC: 90° | |
| Área de detecão: Ângulo de abertura | Spot ONE / DUO S, ONE / DUO SC: 90° | |
| Alcance de detecão | Spot ONE / DUO S, ONE / DUO SC: máx. 10 m | |
| Lâmpadas | Lâmpada LED do tipo GU10 (máx. 9 W) | |
| Ajuste do tempo Spot ONE / DUO S: 8 s – 35 minSpot ONE / DUO SC: 5 s – 60 min |
| Regulação crepuscular Spot ONE / DUO S: 2 – 1.000 luxSpot ONE / DUO SC: 2 – 2.000 lux |
| Grau de proteção IP44 |
| Classe de proteção I |
| Temperatura ambiente -20 °C – +40 °C |
| Frequência Bluetooth Spot ONE / DUO SC: 2,4 – 2,48 GHz |
| Potência emissora Bluetooth Spot ONE / DUO SC: 5 dBm / 3 mW |
| Classe de eficiência energética Este produto contém uma / duas fonte(s) de luz da classe de eficiência energética "F". |
* para a lâmpada LED fornecida
13. Falhas de funcionamento
Falha Causa Solução
| Candeeiro LED não se acende | ■Proteção disparou, não ligado, ligação inter-rompida■Curto-circuito■Lâmpada fundida | ■Rearme ou substitua a proteção, ligue o inter-ruptor de rede, verifique o condutor com um multímetro■Verifique as ligações■Substitua a lâmpada |
| Candeeiro LED com sensor não se liga | ■Durante o regime diurno a regulação crepuscular está ajustada para o re-gime noturno■Interruptor de rede DES-LIGADO■Proteção disparou■Área de deteção ajusta-da incorretamente | ■ReajusteLigue■Rearme ou substitua o fusível; se necessário, verifique a ligação■Reajuste |
| Candeeiro LED com sensor não se desliga | ■Movimento constante na área de deteção | ■Examine a área e even-tualmente reajuste-a ou cubra-a |
| Candeeiro LED com sensor está sempre a LIGAR / DESLIGAR | ■ Há animais a movimen-tarem-se na área de deteção | ■ Gire o detetor mais para cima; mude a área |
| Candeeiro LED com sensor acende-se inadvertamente | ■O vento agita árvores e arbustos na área de deteção■São detetados automó-veis a passar na estrada■Alteração térmica súbita devido a influências cli-matéricas (vento, chuva, neve) ou ar evacuado de ventiladores, janelas abertas■Candeeiro LED com sensor oscila (mexe-se), por ex., devido a rajadas de vento ou chuva forte | ■Modifique a área■Modifique a área■Modifique a área, mude para outro local de montagem■Monte o candeeiro LED com sensor numa base firme |
