Typ produktu	Zewnętrzna lampa LED z czujnikiem ruchu
Marka	Steinel
Model	Spot DUO SC
Wymiary (W x S x G)	98 x 247 x 175 mm
Zasilanie	220-240 V, 50/60 Hz
Pobór mocy	14,6 W
Strumień świetlny całkowity	1 024 lm
Temperatura barwowa	3 000 K (ciepła biel)
Stopień ochrony	IP44
Klasa ochronności	I
Typ czujnika	Pasywna podczerwień (PIR)
Kąt detekcji	90°
Zasięg czujnika	Maks. 10 m
Regulowany czas opóźnienia	Od 5 s do 60 min (przez aplikację STEINEL Connect)
Próg zadziałania	Od 2 do 2 000 lx (przez aplikację)
Źródło światła	GU10 LED (maks. 9 W, klasa F)
Łączność	Bluetooth 2,4-2,48 GHz, moc 5 dBm
Zawartość zestawu	Oprawa, 4 śruby, 4 kołki, 4 elementy dystansowe
Konserwacja	Czyścić wilgotną szmatką bez detergentu
Bezpieczeństwo	Odciąć zasilanie przed jakąkolwiek interwencją
Części zamienne	Wymienne źródło światła GU10 (maks. 9 W)
Naprawialność	Naprawy w wyspecjalizowanych warsztatach, używać oryginalnych części
Gwarancja producenta	3 lata (Francja)

Często zadawane pytania - Spot DUO SC STEINEL

Jak skonfigurować reflektor za pomocą smartfona?

Pobierz aplikację STEINEL Connect z AppStore lub Google Play. Upewnij się, że twój smartfon jest kompatybilny z Bluetooth. Postępuj zgodnie z instrukcjami w aplikacji, aby ustawić czas opóźnienia, próg zadziałania i harmonogramy.

Co zrobić, jeśli reflektor w ogóle się nie włącza?

Najpierw sprawdź, czy zasilanie jest włączone (bezpiecznik, przełącznik). Użyj próbnika napięcia, aby sprawdzić kabel. Jeśli wszystko jest w porządku, źródło światła może być uszkodzone; wymień je na LED GU10 maks. 9 W.

Reflektor włącza się i wyłącza bez wyraźnego powodu.

Może to być spowodowane ruchami zwierząt lub drzew w strefie detekcji. Skieruj czujnik bardziej do góry lub zmień strefę. Sprawdź również, czy reflektor jest solidnie zamocowany, aby uniknąć wibracji.

Jak ustawić czas opóźnienia (czas świecenia)?

Dla modelu Spot DUO SC użyj aplikacji STEINEL Connect. Czas opóźnienia można ustawić od 5 sekund do 60 minut. Dla modeli bez Bluetooth (Spot DUO S) obróć pokrętło G na obudowie (od 8 s do 35 min).

Reflektor włącza się tylko w nocy, czy można go uruchomić w ciągu dnia?

Tak, ustaw próg zadziałania na pozycję ⚙ (praca dzienna) przez aplikację lub przycisk F. Aby przetestować w ciągu dnia, ustaw przycisk na pozycję słońca ().

Czy mogę użyć żarówki halogenowej w tym reflektorze?

Nie, urządzenie jest przeznaczone wyłącznie do źródeł LED GU10 o mocy do 9 W. Używanie halogenów jest zabronione i może uszkodzić reflektor.

Jak wymienić źródło światła?

Najpierw odłącz zasilanie. Odkręć szybę osłony, a następnie odkręć źródło światła. Wymień je na LED GU10 maks. 9 W. Upewnij się, że uszczelka jest czysta i w dobrym stanie przed ponownym przykręceniem szyby.

Czujnik nie wykrywa ruchów, co robić?

Sprawdź, czy strefa detekcji nie jest zasłonięta (drzewa, ściany). Zamontuj reflektor prostopadle do kierunku przejścia. Możesz także ustawić głowice reflektora, aby dostosować pole detekcji.

Czy mogę połączyć kilka reflektorów ze sobą?

Tak, do 10 opraw tego typu można podłączyć równolegle. Do sieciowania użyj zacisku ↓ na kostce. Dla modeli SC sieciowanie odbywa się przez aplikację STEINEL Connect.

Jaka jest gwarancja i jak ją aktywować?

Gwarancja producenta wynosi 3 lata we Francji. Aby aktywować, zachowaj oryginalny dowód zakupu. W przypadku wady wyślij kompletny produkt wraz z dowodem zakupu do swojego sprzedawcy lub do STEINEL France SAS.

INSTRUKCJA OBSŁUGI Spot DUO SC STEINEL

Postępować zgodnie z instrukcją!

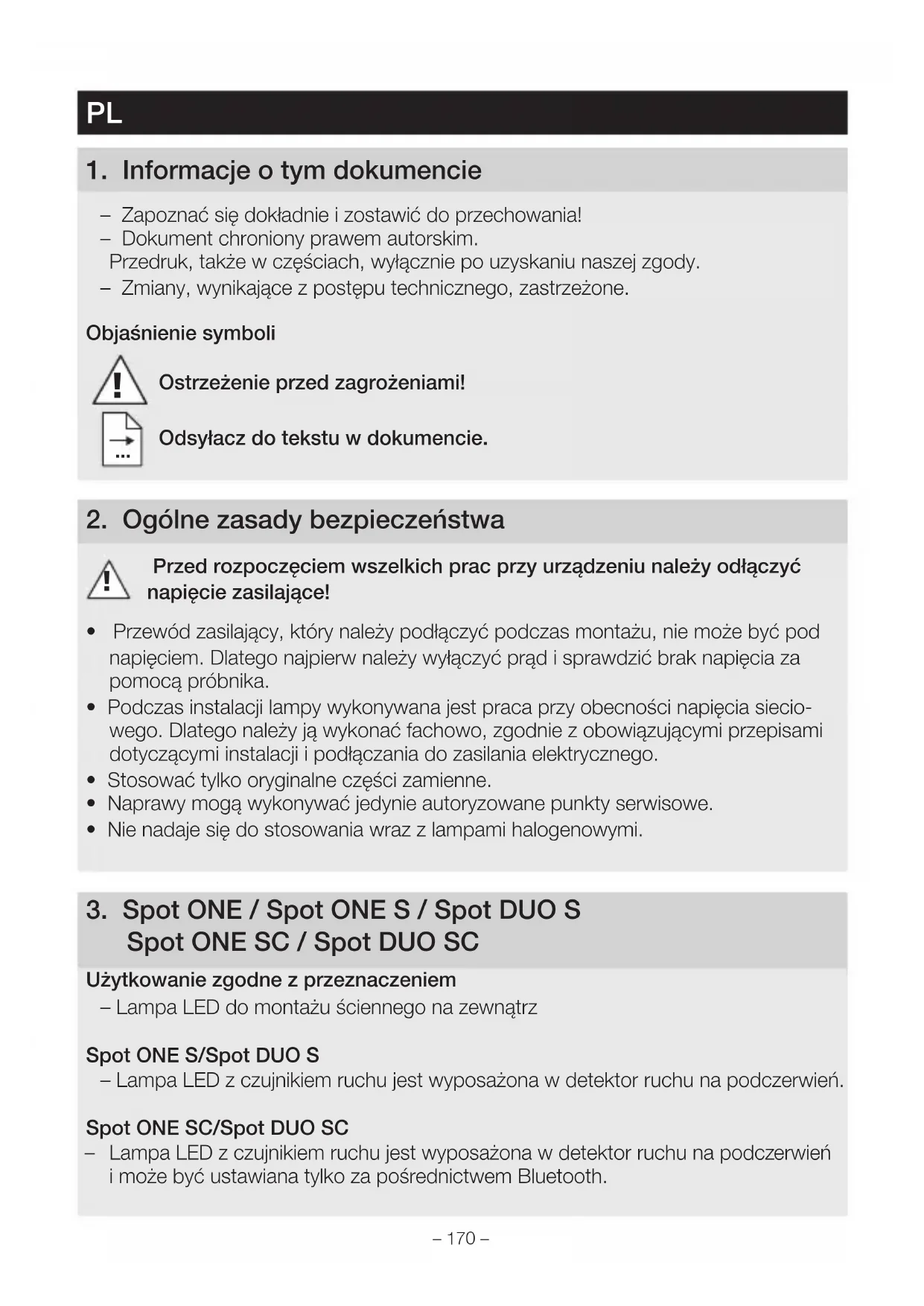

1. Informacje o tym dokumencie

• Zapoznać się dokładnie i zostawić do przechowania!
  – Dokument chroniony prawem autorskim.

Przedruk, także w częściach, wyłącznie po uzyskaniu naszej zgody.

- Zmiany, wynikające z postępu technicznego, zastrzeżone.

Objaśnienie symboli

Ostrzeżenie przed zagrożeniami!

Odsyłacz do tekstu w dokumencie.

2. Ogólne zasady bezpieczeństwa

Przed rozpoczęciem wszelkich prac przy urządzeniu należy odłączyć napięcie zasilające!

• Przewód zasilający, który należy podłączyć podczas montażu, nie może być pod napięciem. Dlatego najpierw należy wyłączyć prąd i sprawdzić brak napięcia za pomocą próbnika.
• Podczas instalacji lampy wykonywana jest praca przy obecności napięcia siecio- wego. Dlatego należy ją wykonać fachowo, zgodnie z obowiązującymi przepisami dotyczącymi instalacji i podłączania do zasilania elektrycznego.
• Stosować tylko oryginalne części zamienne.
• Naprawy mogą wykonywać jedynie autoryzowane punkty serwisowe.
• Nie nadaje się do stosowania wraz z lampami halogenowymi.

Użytkowanie zgodne z przeznaczeniem

– Lampa LED do montażu ściennego na zewnątrz

– Lampa LED z czujnikiem ruchu jest wyposażona w detektor ruchu na podczerwień.

- Lampa LED z czujnikiem ruchu jest wyposażona w detektor ruchu na podczerwień i może być ustawiana tylko za pośrednictwem Bluetooth.

Użytkowanie niezgodne z przeznaczeniem

–Nie można ściemniać lampy LED.

Nie można ściemniać

Zakres dostawy Spot ONE (Rys. 3.1)

• Lampa
  – Trzy śruby
• Trzy kości
  -Trzy przekładki

Zakres dostawy Spot DUO (Rys. 3.2)

• Lampa
  – Cztery śruby
• Cztery kołki
  -Cztery przekładki

Wymiary produktu

Spot ONE (Rys. 3.3)

Spot DUO (Rys. 3.4)

Przegład produktu (Rys. 3.5)

A Uchwyt naścienny
B Zacisk przyłączeniowy
C śruba zabezpieczająca
D Stopa lampy
E Oprawa lampy
F Ustawianie progu czułości zmierzchowej (tylko Spot ONE S / DUO S)
G Ustawianie czasu (tylko Spot ONE S / DUO S)

Obszar wykrywania Spot ONE S/DUO S (Rys. 3.6 - 3.8)

Rozkład natężenia światła (Rys. 3.9)

4. Przyłącze elektryczne

Schemat połączeń (Rys. 4.1)

Przewód zasilający jest kablem 3-żyłowym:

L = przewód fazowy (najczęściej czarny, brązowy lub szary)

N = przewód neutralny (najczęściej niebieski)

PE = przewód ochronny (zielono-żółty)

W razie wątpliwości należy zidentyfikować przewody próbnikiem napięcia, a następnie ponownie wyłączyć napięcie. Fazę (L), przewód neutralny (N) i przewód ochronny (PE) podłącza się do zacisku przyłączeniowego.

Ważne:

Pomylenie przewodów jest przyczyną późniejszego zwarcia w urządzeniu lub w skrzynce bezpieczników. W takim przypadku należy jeszcze raz zidentyfikować poszczególne przewody i ponownie je podłączyć. W przewodzie zasilającym można oczywście zainstalować wyłącznik sieciowy do ręcznego włączania i wyłączania oświetlenia.

Łączenie w sieć

"↓" służy do łączenia lamp w sieć. Połączenie może obejmować maksymalnie 10 lamp tego typu. (Rys. 4.1)

5. Montaż

• Sprawdzić wszystkie elementy pod kątem uszkodzenia.
• W przypadku uszkodzeń nie uruchamiać produktu.
• Przy montażu lampy należy zwrócić na to uwagę, aby zamontować ją w miejscu nie podlegającym wstrząsom i drganiom.
• Wybrać odpowiednie miejsce montażu z uwzględnieniem zasięgu i wykrywania ruchu.

Najpewniejsze wykrywanie poruszających się obiektów uzyskuje się przy zamontowaniu czujnika bokiem do kierunku ruchu i przy braku przeszkód (jak np.: drzewa, mury itp.), zasłaniających czujnik.

Czynności montażowe

• Wyłączyć zasilanie. (Rys. 4.1)
• Poluzować śrubę zabezpieczającą i oprawę lampy zdjąć z uchwytu naściennego. (Rys. 5.1)
• Odłączyć zacisk wtykowy i zdjąć oprawę lampy z uchwytu naściennego. (Rys. 5.2)
  • Zaznaczyć układ nawierceń. (Rys. 5.3)
• Wywiercić otwory i włożyć kołki. (Rys. 5.4)
  • Montaż podtynkowy (Rys. 5.5)
• Montaż natynkowy z uchwytami dystansowymi (Rys. 5.6)
• Zamocować taśmę zabezpieczającą i zacisk przyłączeniowy na uchwycie ściennym. (Rys. 5.7)
• Podłączyć kabel przyłączeniowy. (Rys. 5.8)
• W przypadku łączenia w sieć kilku lamp wyłamać łącznik zabezpieczający. (Rys. 5.8)
• Założyć oprawę lampy na uchwycie ściennym. (Rys. 5.9)
• Wkręcić śrubę zabezpieczająca. (Rys. 5.9)
• Włączyć zasilanie. (Rys. 5.9)
• Skonfigurować ustawienia →"6. Działanie"

6. Działanie

Ustawienia fabryczne

– Ustawianie progu czułości zmierzchowej: 1.000 luksów
– Ustawianie czasu załączenia: 8 sekund

Ustawianie progu czułości zmierzchowej (Rys. 6.2 F)

Wymagany próg czułości zmierzchowej lampy z czujnikiem można ustawić bezstopniowo w zakresie od ok. 2 do 1.000 luksów.

– Pokrętło regulacyjne ustawione w pozycji = praca przy świetle dziennym (niezależnie od stopnia jasności)
– Pokrętło regulacyjne ustawione na 📄 = praca o zmierzchu (ok. 2 luksy)

Podczas ustawiania zasięgu czujnika i testu działania przy świetle dziennym należy obrócić pokrętło regulacyjne do pozycji 📋.

Ustawienie czasu (Rys. 6.2 G)

Wymagany czas świecenia lampy można ustawić płynnie w zakresie od ok. 8 sekund do maks. 35 minut. Każdy ruch wykryty przed upływem tego czasu powoduje po- nowne uruchomienie zegara.

• Pokrętło regulacyjne + = ok. 35 minut
• Pokrętło regulacyjne - = ok. 8 sekund

Wskazówka:

Po każdym wyłączeniu lampy ponowne wykrywanie ruchów zostaje przerwane na czas ok. 1 sekundy. Dopiero po upływie tego czasu lampa może włączać światło po wykryciu ruchu.

Spot DUO S

Stan przy dostawie:

Obie głowice lamp są połączone w sieć i włączają się oraz wyłączają zawsze razem. Aby eksploatować je indywidualnie należy usunąć połączenie pomiędzy zaciskami (↓1 i ↓2).

Ustawienia fabryczne

– Ustawianie progu czułości zmierzchowej: 2.000 luksów
– Ustawianie czasu załączenia: 5 sekund

Aplikacja STEINEL Connect

Na potrzeby konfiguracji lampy za pomocą smartfonu lub tabletu należy ściągnąć aplikację STEINEL Connect z AppStore. Niezbędny jest smartfon lub tablet z funkcją Bluetooth.

Android iOS

Za pomocą aplikacji STEINEL Connect można ustawiać następujące funkcje:

• Ustawianie czasu
  – Ustawianie progu czułości zmierzchowej
  – Czasy włączania i wyłączania
  – Sytuacyjne sterowanie tryb automatyczny / ręczny
• łączenie w sieć
  – Tworzenie grup
  – Nazywanie grup i lamp

Wskazówka:

Po każdym wyłączeniu lampy ponowne wykrywanie ruchów zostaje przerwane na czas ok. 1 sekundy. Dopiero po upływie tego czasu lampa może włączać światło po wykryciu ruchu. Na potrzeby włączania i wyłączania w oparciu o czas Spot Connect posiada wewnętrzny zegar. Synchronizuje się on automatycznie przy każdym połączeniu Bluetooth poprzez aplikację STEINEL Connect z zegarem podłączonego smartfonu. Aby zapewnić prawidłowe działanie, po każdej przerwie w dostawie prądu należy przywrócić połączenie lampy za pomocą aplikacji STEINEL Connect. Wewnętrzny zegar zostanie zsynchronizowany ponownie z zegarem smartfonu.

7. Zakres obracania lampy / wymiana żarówki

Zakres obracania lampy (Rys. 7.1/7.2)

Wymiana żarówki

• Odkręcić i wyjąć szkło osłaniające na oprawie lampy. (Rys. 7.3)
• Wyjąć żarówkę. (Rys. 7.4)
• Włożyć nową żarówkę i dokręcić. (Rys. 7.5)
• Nałożyć i dokręcić szkło osłaniające. (Rys. 7.6)

Ważne:

Stosować tylko żarówki LED GU10 o mocy maks. 9 W.

Wskazówka:

→ Podczas każdej wymiany źródła światła należy upewnić się, że uszczelka lub powierzchnia w miejscu uszczelnienia nie jest uszkodzona lub zabrudzona.

8. Konserwacja

Produkt nie wymaga konserwacji.

Zabrudzoną powierzchnię lampy można oczyścić wilgotną szmatką (bez użycia środków czyszczących).

Ważne: Układ sterowania nie jest wymienny.

Urządzenia elektryczne, akcesoria i opakowania należy oddać do recyklingu przyja- znego środowisku.

Nie wyrzucać urządzeń elektrycznych wraz z odpadami z gospodarstw domowych!

Tylko dla krajów UE:

Zgodnie z obowiązującymi dyrektywami europejskimi w sprawie zużytych urządzeń elektrycznych i elektronicznych oraz ich wdrażaniu do prawa krajowego nienadające się do użytkowania urządzenia elektryczne należy odbierać osobno i poddawać recyklingowi w sposób przyjazny środowisku.

10. Deklaracja zgodności z normami

STEINEL GmbH niniejszym oświadcza, że typ urządzenia radiowego

Spot ONE SC / Spot DUO SC jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.steinel.de

11. Gwarancja producenta

Niniejszy produkt firmy Steinel został wykonany z dużą starannością. Prawidłowe działanie i bezpieczeństwo użytkowania potwierdzają przeprowadzone losowo kontrole jakości oraz zgodność z obowiązującymi przepisami. Firma Steinel udziela gwarancji na prawidłowe właściwości i działanie. Okres gwarancji wynosi 36 miesięcy i rozpoczyna się z dniem sprzedaży użytkownikowi. W ramach gwarancji usuwane są braki wynikające z wad materiałowych lub produkcyjnych, świadczenia gwarancyjne obejmują naprawę lub wymianę wadliwych części, w zależności od potrzeb i zgodnie z naszą decyzją. Gwarancja nie obejmuje uszkodzenia części podlegających zużyciu eksploatacyjnemu, uszkodzeń i usterek spowodowanych przez nieprawidłową obsługę lub konserwację. Gwarancja nie obejmuje odpowiedzialności za szkody wtórne powstałe na przedmiotach trzecich.

Gwarancja jest udzielana tylko wtedy, gdy prawidłowo zapakowane urządzenie (nierozłożone na części) zostanie odesłane do odpowiedniego punktu serwisowego wraz z krótkim opisem usterki, paragonem lub rachunkiem zakupu (opatrzonym datą zakupu i pieczęcią sklepu).

Serwis naprawczy:

Po upływie okresu gwarancji lub w razie usterek nieobjętych gwarancją informacji o możliwości naprawy udziela najbliższy punkt serwisowy.

12. Dane techniczne

Wymiary(∅ × T)	Spot ONE / ONE S / ONE SC: ∅ 97 × 175 mm
(wys. x szer. x gł.)	Spot DUO S / DUO SC: 98 × 247 × 175 mm

Napięcie zasilające 220 – 240 V, 50/60 Hz

Pobór mocy (Pon)* Spot ONE: 6,7 WSpot ONE S: 7,5 WSpot ONE SC: 7,9 W	Spot DUO S: 2 × 7,5 WSpot DUO SC: 14,6 W
Strumień świetlny/jasność lampy* Spot ONE:512 lm; 76,4 lm/WSpot ONE S:512 lm 68,6 lm/WSpot ONE SC:512 lm; 66,6 lm/W	Spot DUO S:2 × 512 lm; 68,6 lm/WSpot DUO SC:1.024 lm; 70,1 lm/W
Tryb czuwania (lampa) Spot ONE S:2 × 0,5 WSpot ONE SC: ,42 W	Spot DUO S: 2 × 0,5 WSpot DUO SC: 0,42 W

Strumień świetlny źródła światła 620 lm 92,5 lm/W

Pobór mocy źródła światła 6,7 W

Tryb czuwania sieci Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W

Temperatura barwowa* 3.000 K (ciepłe białe światło)

Indeks oddawania barw* Ra >80

Średnia znamionowa żywotność* L70B50 przy 25 °C: >20.000 h

Jednolitość barwy SDCM* Wartość początkowa: 6

Rozkład natężenia światła*

* dotyczy znajdującej się w zestawie żarówki LED

Technika czujników Spot ONE / DUO S, ONE / DUO SC: pasywna podczerwień
Obszar wykrywania: Kąt wykrywania	Spot ONE / DUO S, ONE / DUO SC: 90°
Obszar wykrywania: Kąt rozwarcia	Spot ONE / DUO S, ONE / DUO SC: 90°
Zasięg wykrywania czujnika	Spot ONE / DUO S, ONE / DUO SC: maks. 10 m
Źródło światła Żarówka LED GU10 (maks. 9 W)
Ustawianie czasu Spot ONE / DUO S: 8 s – 35 minSpot ONE / DUO SC: 5 s – 60 min
Ustawianie czułości zmierzchowej Spot ONE / DUO S: 2 – 1.000 luksówSpot ONE / DUO SC: 2 – 2.000 luksów
Stopień ochrony IP44
Klasa ochronności I
Temperatura otoczenia -20 – +40 °C
Częstotliwość Bluetooth Spot ONE / DUO SC: 2,4 – 2,48 GHz
Moc nadawcza Bluetooth Spot ONE / DUO SC: 5 dBm / 3 mW
Klasa wydajności energetycznej: Ten produkt zawiera jedno/dwa źródło światła / źródła światła o klasie wydajności energetycznej „F”.

13. Usterki

Usterka Przyczyna Usuwanie

Lampa LED nie włącza się	■Zadział bezpiecznik, niewłączony wyłącznik sieciowy, przerwany przewód■Zwarcie■Uszkodzona żarówka	■Włączyć, wymienić bezpiecznik; włączyć wyłącznik sieciowy; sprawdzić przewód próbnikiem napięcia■Sprawdzić podłączenia elektryczne■Wymienić żarówkę
Lampa LED z czujnikiem nie włącza się	■Przy dziennym trybie pracy ustawiono próg czułości zmierzchowej dla nocnego trybu pracy■Wyłączony wyłącznik sieciowy■Zadział bezpiecznik■Niedokładnie ustawiony ob-szar wykrywania czujnika	■Ustawić na nowo■Włączyć■Włączyć, wymienić bezpiecznik, ewentualnie sprawdzić podłączenie■Wyregulować na nowo
Lampa LED z czujnikiem nie wyłącza się	■W obszarze wykrywania czujnika ciągle coś się porusza	■Skontrolować obszar wykrywania czujnika, ewent. ponownie wyregulować lub zasłonić przesłonami
Lampa LED z czujnikiem stale włącza się i wyłącza	■W obszarzewykrywania czujnika poruszają się zwierzęta	■Odchylić czujnik do góry; zmienić obszar wykrywania
Lampa LED z czujnikiem włącza się w niepożądanym momencie	■Wiatr porusza gałęziami drzew i krzewami w obszarze wykrywania czujnika■Czujnik rejestruje ruch pojazdów na ulicy■Gwałtowne zmiany temperatury na skutek czynników atmosferycznych (wiatr, deszcz, śnieg) lub nadmuch z wentylatorów, otwartych okien■Lampa LED z czujnikiem kołysze się (porusza się), np. na skutek porywistego wiatru lub intensywnych opadów	■Zmienić obszar■Zmienić obszar■Zmienić obszar wykrywania czujnika, zmienić miejsce montażu■Zamontować lampę LED z czujnikiem na stałym podłożu
