| Terméktípus | Kültéri LED lámpa mozgásérzékelővel |
| Márka | Steinel |
| Modell | Spot DUO SC |
| Méretek (M x Sz x Mé) | 98 x 247 x 175 mm |
| Tápellátás | 220-240 V, 50/60 Hz |
| Felvett teljesítmény | 14,6 W |
| Teljes fényáram | 1 024 lm |
| Színhőmérséklet | 3 000 K (meleg fehér) |
| Védettségi fokozat | IP44 |
| Védelmi osztály | I |
| Érzékelő típusa | Passzív infravörös (PIR) |
| Érzékelési szög | 90° |
| Érzékelő hatótávolsága | Max. 10 m |
| Állítható késleltetés | 5 s-tól 60 percig (STEINEL Connect alkalmazáson keresztül) |
| Kapcsolási küszöb | 2-től 2 000 lx-ig (alkalmazáson keresztül) |
| Fényforrás | GU10 LED (max. 9 W, F osztály) |
| Kapcsolat | Bluetooth 2,4-2,48 GHz, teljesítmény 5 dBm |
| A csomag tartalma | Lámpatest, 4 csavar, 4 dübel, 4 távtartó darab |
| Karbantartás | Nedves ruhával tisztítsa, mosószer nélkül |
| Biztonság | A beavatkozás előtt kapcsolja le a tápfeszültséget |
| Pótalkatrészek | Cserélhető GU10 LED fényforrás (max. 9 W) |
| Javíthatóság | Javítás szakszervizben, eredeti alkatrészek használata |
| Gyártói garancia | 3 év (Franciaország) |
Gyakran ismételt kérdések - Spot DUO SC STEINEL
Felhasználói kérdések a következőről Spot DUO SC STEINEL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Lámpa PDF formátumban ingyenesen! Találja meg kézikönyvét Spot DUO SC - STEINEL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Spot DUO SC márka STEINEL.
HASZNÁLATI ÚTMUTATÓ Spot DUO SC STEINEL
Szöveges részre figyelni!

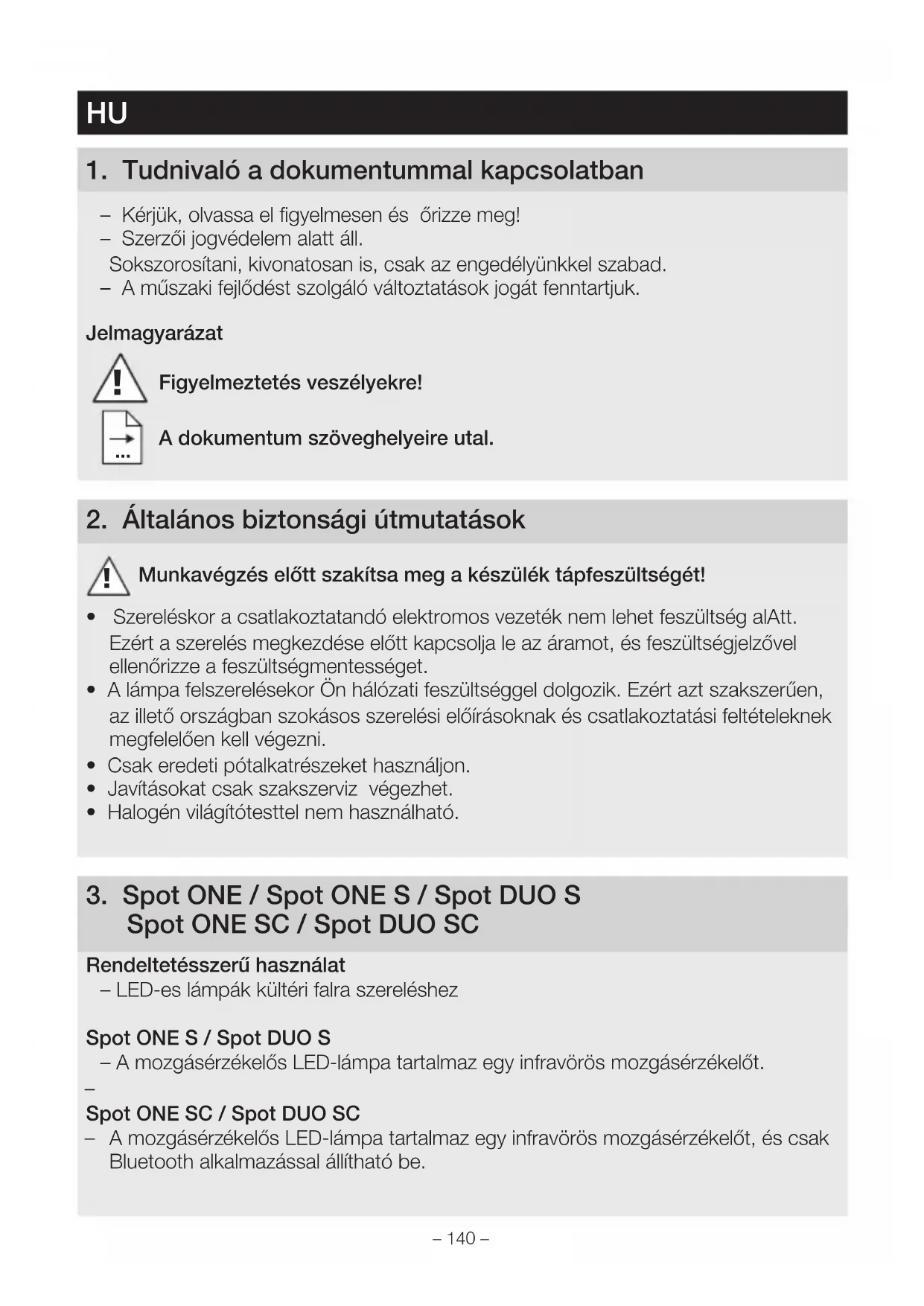

1. Tudnivaló a dokumentummal kapcsolatban
- Kérjük, olvassa el figyelmesen és órizze meg!
- Szerzői jogvédelem alatt áll.
Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad. - A müszaki fejlődést szolgáló változtatások jogát fenntartjuk.
Jelmagyarázat
Figyelmeztetés veszélyekre!
A dokumentum szöveghelyeire utal.
2. Általános biztonsági útmutatások
Munkavégzés előtt szakítsa meg a készülék tápfeszültségét!
- Szereléskor a csatlakoztatandó elektromos vezeték nem lehet feszültség alAtt. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszültségjelzővel ellenőrizze a feszültségmentességet.
- A lámpa felszerelésekor Ön hálózati feszültséggel dolgozik. Ezért azt szakszerűen, az illető országban szokásos szerelési előírásoknak és csatlakoztatási feltételeknek megfelelően kell végezni.
- Csak eredeti pótalkatrészeket használjon.
- Javításokat csak szakszerviz végezhet.
- Halogén világítótesttel nem használható.
Rendeltetésszerű használat
– LED-es lámpák kültéri falra szereléshez
– A mozgásérzékelős LED-lámpa tartalmaz egy infravörös mozgásérzékelőt.
Spot ONE SC / Spot DUO SC
- A mozgásérzékelős LED-lámpa tartalmaz egy infravörös mozgásérzékelőt, és csak Bluetooth alkalmazással állítható be.
Nem rendeltetésszerű használat
-A LED-lámpa fényereje nem szabályozható.
Nem szabályoz- ható fényerejű
A Spot ONE csomag tartalma (3.1. Ábra)
- Lámpa
- Három csavar
– Három tipli
-Három távtartó
A Spot DUO csomag tartalma (3.2. Ábra)
- Lámpa
- Négy csavar
- Négy tipli
-Négy távtartó
Termékméretek
Spot ONE (3.3. Ábra)
Spot DUO (3.4. Ábra)
Termékáttekintés (3.5. Ábra)
A Fali tartó
B Csatlakozókapocs
C Rögzítő csavar
D Lámpatalp
E Lámpaház
F Alkonykapcsoló beállítás (csak Spot ONE S / DUO S)
G Időbeállítás (csak Spot ONE S / DUO S)
A Spot ONE S / DUO S érzékelési tartománya (3.6 – 3.8. Ábra)
Fényerőeloszlás (3.9. Ábra)
4. Elektromos csatlakozás
Kapcsolási rajz (4.1. Ábra)
A hálózati betápvezeték 3-erű kábelből áll:
L = fázis (többnyire fekete, barna vagy szürke)
N = nulla vezető (többnyire kék)
PE = védővezető (zöld / sárga)
Bizonytalanság esetén azonosítsa a vezetékeket feszültségjelző segítségével, majd kapcsolja le róluk a feszültséget. Csatlakoztassa a fázist (L), a nullavezetőt (N) és a védővezetőt (PE) a csatlakozókapocsra.
Fontos:
A csatlakozások felcserélése később zárlathoz vezet a készülékben vagy a biztosítékdobozban. Ebben az esetben ismét azonosítani kell az egyes vezetékeket, és újból össze kell kötni őket. A hálózati betápvezetékbe természetesen beszerelhetnek hálózati kapcsolót is a be- és kikapcsoláshoz.
Hálózat
"↓ a lámpák hálózatba kapcsolására szolgál. Ebből a típusból legfeljebb 10 lámpát lehet párhuzamosan hálózatba kapcsolni. (4.1. Ábra)
5. Szerelés
- Minden alkatrészt ellenőrizzen sérülés szempontjából.
- Sérülések esetén ne vegye használatba a terméket.
- A lámpa felszerelésekor ügyeljen arra, hogy az rázkódásmentesen legyen rögzítve.
- A hatótávolság és a mozgásérzékelés tekintetbe vételével válasszon alkalmas helyet, ahová felszerelheti a készüléket.
A mozgás érzékelése akkor a legbiztosabb, ha a készüléket a mozgáshoz képest oldalirányban helyezi el, és az érzékelő látóterét nem korlátozzák akadályok (pl. fák, falak stb.).
A szerelés lépései
- Kapcsolja le az áramellátást. (4.1. Ábra)
- Lazítsa meg a rögzítőcsavart, majd vegye le a házat a fali tartóról. (5.1. Ábra)
- Lazítsa meg a dugós csatlakozót, és vegye le a lámpaházat a fali tartóról.
• A furat helyét jelölje be. (5.3. Ábra) - A furatokat fúrja meg, és rakjon beléjük tiplit. (5.4. Ábra)
• Vakolat alá süllyesztett szerelés (5.5. Ábra)
• Vakolat feletti betápvezeték szerelése távtartókkal (5.6. Ábra) - Rögzítse a biztosítószalagot a fali tartóra, és tegye fel a dugós csatlakozót. (5.7. Ábra)
- A csatlakozókábelt csatlakoztassa rá. (5.8. Ábra)
- Több lámpa hálózatba kapcsolásakor törje ki a rögzítőfület. (5.8. Ábra)
- Húzza rá a lámpaházat a fali tartóra. (5.9. Ábra)
- Csavarja be a rögzítőcsavart. (5.9. Ábra)
- Kapcsolja be az áramellátást. (5.9. Ábra)
• Végezze el a beállításokat
→"6. Működés"
(5.2. Ábra)
6. Működés
– Szürkületi beállítás: 1.000 lux
– Időbeállítás: 8 másodperc
Alkonykapcsoló-beállítás (6.2. F Ábra)
A lámpa kívánt megszólalási küszöbértékét fokozatmentesen lehet állítani kb. 2 lux és 1.000 lux között.
– Szabályozó gomb ⚙️ állásra állítva = nappali üzem (világosságtól függetlenül)
- Szabályozó gomb állásra állítva = szürkületi üzem (kb. 2 lux)
Az érzékelési terület beállításakor és a nappali fénynél végzett működéspróbánál a szabályozó gombnak 🌐 opción kell állnia.
Időbeállítás (6.2. G Ábra)
A lámpa kívánt világítási időtartamát kb. 8 mp és max. 35 perc között fokozatmentesen lehet beállítani. A beállított idő letelte előtt érzékelt mozgás hatására az idő mérése újrakezdődik.
- Szabályozó gomb + állásban = kb. 35 perc
- Szabályozó - állásban = kb. 8 másodperc
Megjegyzés:
A lámpa kikapcsolása után a mozgásérzékelés mindig kb. 1 mp időtartamra szünetel. Csak ennek az időnek a letelte után képes a lámpa mozgás esetén ismét bekapcsolni.
Spot DUO S
A kiszállítás állapotában:
mindként világító fej hálózatba van kapcsolva, és mindig egyszerre kapcsolnak be és ki. A két lámpafej elkülönült üzemeltetéshez szüntesse meg a terminálok közötti kapcsolatot (↓1 és ↓2).
Spot ONE SC / Spot DUO SC
Gyári beállítások
– Szürkületi beállítás: 2.000 lux
– Időbeállítás: 5 másodperc
STEINEL Connect App
A lámpa okostelefonról vagy táblagépről történő konfigurálásához töltse le a STEINEL Connect App alkalmazást az AppStore-ból. Bluetooth-képes okostelefonra vagy táblagépre lesz szüksége.
Android iOS
A következő funkciókat tudja beállítani STEINEL Connect App alkalmazáson keresztül:
– Időbeállítás
– Szürkületi beállítás
- Be- és kikapcsolási idők
– Automata / manuális szituációfüggő vezérlés
- Hálózat
- Csoportképzés
– Csoportok és lámpák elnevezése
Megjegyzés:
A lámpa kikapcsolása után a mozgásérzékelés mindig kb. 1 mp időtartamra szünetel. Csak ennek az időnek a letelte után képes a lámpa mozgás esetén ismét bekapcsolni. Az időzített be- és kikapcsoláshoz a Spot Connect egy belső órával rendelkezik. Ez minden Bluetooth kapcsolatnál automatikusan szinkronizálja magát a STEINEL Connect App alkalmazáson keresztül a csatlakoztatott okostelefon órájával.
A tökéletes működéshez a lámpa feszültségkiesése után kapcsolatot kell teremteni a STEINEL Connect App alkalmazáson keresztül. A belső óra ismét szinkronizál az okostelefon órájával.
7. A lámpa forgatási tartománya / világítótest csere
A lámpa forgatási tartománya (7.1./7.2. Ábra)
Világítótest csere
- Lazítsa meg a lámpaházon a takarótárcsát és húzza ki. (7.3. Ábra)
- Lazítsa meg a világítótestet és húzza ki. (7.4. Ábra)
- Helyezzen fel új világítótestet és rögzítse. (7.5. Ábra)
- Helyezze fel a takarótárcsát és rögzítse. (7.6. Ábra)
Fontos:
Csak max. 9 W-os GU10 LED-lámpát használjon.
Megjegyzés:
→ Világítótest csere alkalmával mindig győződjön meg arról, hogy a tömítés és a tömítő felületek nem szennyeződtek-e el, illetve nem sérültek-e.
8. Karbantartás
A termék nem igényel karbantartást.
A lámpa felülete szennyeződés esetén (tisztítószer alkalmazása nélkül) nedves kendővel tisztítható meg.
Fontos: A vezérlőmű nem cserélhető.
Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.
Ne dobjon elektromos készülékeket a háztartási szemétbe!
Csak az EU-országok esetében:
A használt elektromos és elektronikus berendezésekre vonatkozó hatályos európai irányelvek értelmében és azok nemzeti jogrendszerbe történő átültetése szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni és környezetbarát újrahasznosításukról kell gondoskodni.
10. Megfelelőségi nyilatkozat
STEINEL GmbH igazolja, hogy a Spot ONE SC / Spot DUO SC típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: www.steinel.de
11. Gyári garancia
Ezt a Steinel-terméket a legnagyobb gondossággal gyártották, működését és bizton-ságosságát az érvényes előírások szerint bevizsgálták, majd szúrópróba szerüen elle-nőrizték. A Steinel garanciát vállal a kifogástalan minőségre és működésre. A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi vá-lasztjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése. A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, valamint az olyan károkra és hi-ányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből.
Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.
Javító szolgálat:
A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esetén tudakolja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a helyreállításra.
| 12. Műszaki adatok | ||
| Méretek(∅ × T)(Ma × Sz × Mé) | Spot ONE / ONE S / ONE SC: ∅ 97 × 175 mmSpot DUO S / DUO SC: 98 × 247 × 175 mm | |
| Hálózati feszültség 220 – 240 V, 50/60 Hz | ||
| Teljesítményfelvétel (Pon)* Spot ONE: 6,7 WSpot ONE S: 7,5 WSpot ONE SC: 7,9 W | Spot DUO S: 2 × 7,5 WSpot DUO SC: 14,6 W | |
| Lámpa fényárama / fényereje* Spot ONE:512 lm; 76,4 lm/WSpot ONE S:512 lm 68,6 lm/WSpot ONE SC:512 lm; 66,6 lm/W | Spot DUO S:2 × 512 lm; 68,6 lm/WSpot DUO SC:1.024 lm; 70,1 lm/W | |
| Standby (lámpa) Spot ONE S:2 × 0,5 WSpot ONE SC: ,42 W | Spot DUO S: 2 × 0,5 WSpot DUO SC: 0,42 W | |
| Világítótest fényárama 620 lm 92,5 lm/W | ||
| Világítótest teljesítményfelvétele 6,7 W | ||
| Hálózat standby Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W | ||
| Színhőmérséklet* 3.000 K (meleg fehér) | ||
| Színvisszaadási index* Ra > 80 | ||
| Közepes mérési élettartam* L70B50 25 °C esetén > 20.000 óra | ||
| Színkonzisztencia SDCM* Kiindulási érték: 6 | ||
Fényerőeloszlás* | ||
| Mozgásérzékelős technika | Spot ONE / DUO S, ONE / DUO SC: Passzív infravörös | |
| Érzékelési tartomány:Érzékelési szög | Spot ONE / DUO S, ONE / DUO SC: 90° | |
| Érzékelési tartomány:Nyitási szög | Spot ONE / DUO S, ONE / DUO SC: 90° | |
| Érzékelési hatótávolság | Spot ONE / DUO S, ONE / DUO SC: max. 10 m | |
| Világítótest | GU10-LED-es világítótest (max. 9 W) | |
| Időbeállítás Spot ONE / DUO S: 8 s – 35 percSpot ONE / DUO SC: 5 s – 60 perc |
| Alkonykapcsoló-beállítás Spot ONE / DUO S: 2 – 1.000 luxSpot ONE / DUO SC: 2 – 2.000 lux |
| A védelem fajtája IP44 |
| Védelmi osztály I |
| Környezeti hőmérséklet -20 – +40 °C |
| Bluetooth frekvencia Spot ONE / DUO SC: 2,4 – 2,48 GHz |
| Bluetooth adóteljesítmény Spot ONE / DUO SC: 5 dBm / 3 mW |
| Energiahatékonysági osztály Ez a termék egy / két darab „F“ energiahatékony-sági osztályú fényforrást tartalmaz. |
* a mellékelt LED-es világítótestekhez
13. Üzemzavarok
Zavar Oka Elhárítása
| A LED-lámpa nem kapcsol be | ■Kioldott a biztosíték, nincs bekapcsolva, megtört a vezetékRövidzárlat■A világítótest kiégett | ■Kapcsolja be a biztosíté-kot, cserélje ki, kapcsolja be a hálózati kapcsolót, ellenőrizze a vezetéket a feszültségellenőrzővel■Ellenőrizze a csatlakozásokat■Világítótest csere |
| A LED-es mozgásérzé-kelős lámpa nem kapcsol be | ■Nappali üzem esetén a szürkületi érték éjszakai üzemre van beállítva■A hálózati kapcsoló KI van kapcsolva■Kioldott a biztosíték■Az érzékelési területet nem az adott cél elérésére állították be | ■Állítsa be újraBekapcsolás■Kapcsolja be a biztosítékot, cserélje, esetleg ellenőrizze a csatlakozásokat■Állítsa be újra |
| A LED-es mozgásérzé-kelős lámpa nem kapcsol ki | ■Folyamatos mozgás az érzékelési területen | ■Ellenőrizze az érzékelési tartományt és szükség esetén állítsa be újra III. takarja ki |
| A LED-es mozgásérzé-kelős lámpa mindig KI/BE kapcsol | ■ Állatok mozognak az érzé-kelési területen | ■ Helyezze az érzékelőt magasabbra, forgassa, módosítsa az érzékelési tartományt. |
| A LED-es mozgásérzé-kelős lámpa kérés nélkül bekapcsol | ■A szél mozgatja az érzéke-lési területen található fákat és bokrokat■Az utcán elhaladó autók érzékelése■A hőmérséklet hirtelen megváltozása az időjárás (szél, eső, hó), vagy a ventilátorokból, nyitott ablakokon át kiáramló levegő miAtt.■A LED-lámpa pl. széllőké-sek, vagy erős csapadék miatt inog (mozog) | ■Módosítsa az érzékelési területet■Módosítsa az érzékelési területet■A területet megváltoztatni, a felszerelés helyét áthe-lyezni■Szerelje a LED-lámpát szilárd talapzatra |
