Spot DUO SC - Lampada STEINEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lampada LED da esterno con sensore di movimento
Marca	Steinel
Modello	Spot DUO SC
Dimensioni (A x L x P)	98 x 247 x 175 mm
Alimentazione	220-240 V, 50/60 Hz
Potenza assorbita	14,6 W
Flusso luminoso totale	1 024 lm
Temperatura di colore	3 000 K (bianco caldo)
Grado di protezione	IP44
Classe di protezione	I
Tipo di sensore	Infrarosso passivo (PIR)
Angolo di rilevamento	90°
Portata del sensore	Max. 10 m
Temporizzazione regolabile	Da 5 s a 60 min (tramite app STEINEL Connect)
Soglia di attivazione	Da 2 a 2 000 lx (tramite app)
Sorgente luminosa	GU10 LED (max. 9 W, classe F)
Connettività	Bluetooth 2,4-2,48 GHz, potenza 5 dBm
Contenuto della confezione	Apparecchio, 4 viti, 4 tasselli, 4 pezzi di distanziamento
Manutenzione	Pulire con un panno umido senza detersivo
Sicurezza	Spegnere l'alimentazione prima di qualsiasi intervento
Ricambi	Sorgente luminosa GU10 sostituibile (max. 9 W)
Riparabilità	Riparazioni da parte di officine specializzate, utilizzare ricambi originali
Garanzia del produttore	3 anni (Francia)

Domande frequenti - Spot DUO SC STEINEL

Come configurare il faretto con il mio smartphone ?

Scarica l'app STEINEL Connect dall'AppStore o da Google Play. Assicurati che il tuo smartphone sia compatibile Bluetooth. Segui le istruzioni nell'app per regolare la temporizzazione, la soglia di attivazione e le fasce orarie.

Cosa fare se il faretto non si accende affatto ?

Controlla prima che l'alimentazione sia attiva (fusibile, interruttore). Usa un tester di tensione per verificare il cavo. Se tutto è corretto, la sorgente luminosa potrebbe essere difettosa; sostituiscila con una GU10 LED max. 9 W.

Il faretto si accende e si spegne senza motivo apparente.

Ciò può essere dovuto a movimenti di animali o alberi nella zona di rilevamento. Orienta il sensore più verso l'alto o modifica la zona. Verifica anche che il faretto sia fissato saldamente per evitare vibrazioni.

Come regolare la temporizzazione (durata dell'illuminazione) ?

Per il modello Spot DUO SC, usa l'app STEINEL Connect. La temporizzazione può essere regolata da 5 secondi a 60 minuti. Per i modelli senza Bluetooth (Spot DUO S), ruota la manopola G sull'alloggiamento (da 8 s a 35 min).

Il faretto si accende solo di notte, si può fare funzionare di giorno ?

Sì, imposta la soglia di attivazione sulla posizione ⚙ (funzionamento diurno) tramite l'app o la manopola F. Per un test in piena luce, imposta la manopola sulla posizione sole ().

Posso usare una lampadina alogena in questo faretto ?

No, l'apparecchio è progettato solo per sorgenti LED GU10 fino a 9 W. L'uso di alogene è vietato e potrebbe danneggiare il faretto.

Come sostituire la sorgente luminosa ?

Spegni prima l'alimentazione. Svitare il vetro di copertura, poi svitare la sorgente luminosa. Sostituirla con una LED GU10 max. 9 W. Assicurarsi che la guarnizione sia pulita e in buone condizioni prima di riavvitare il vetro.

Il sensore non rileva i movimenti, cosa fare ?

Verifica che la zona di rilevamento non sia ostruita (alberi, muri). Montare il faretto perpendicolarmente alla direzione di passaggio. Puoi anche orientare le teste del faretto per regolare il campo di rilevamento.

Posso collegare più faretti tra loro ?

Sì, fino a 10 apparecchi di questo tipo possono essere collegati in parallelo. Per la messa in rete, utilizzare il morsetto ↓ sul connettore. Per i modelli SC, la messa in rete avviene tramite l'app STEINEL Connect.

Qual è la garanzia e come attivarla ?

La garanzia del produttore è di 3 anni in Francia. Per attivarla, conservare la prova d'acquisto originale. In caso di difetto, inviare il prodotto completo con la prova d'acquisto al rivenditore o a STEINEL France SAS.

MANUALE UTENTE Spot DUO SC STEINEL

Seguire attentamente le istruzioni!

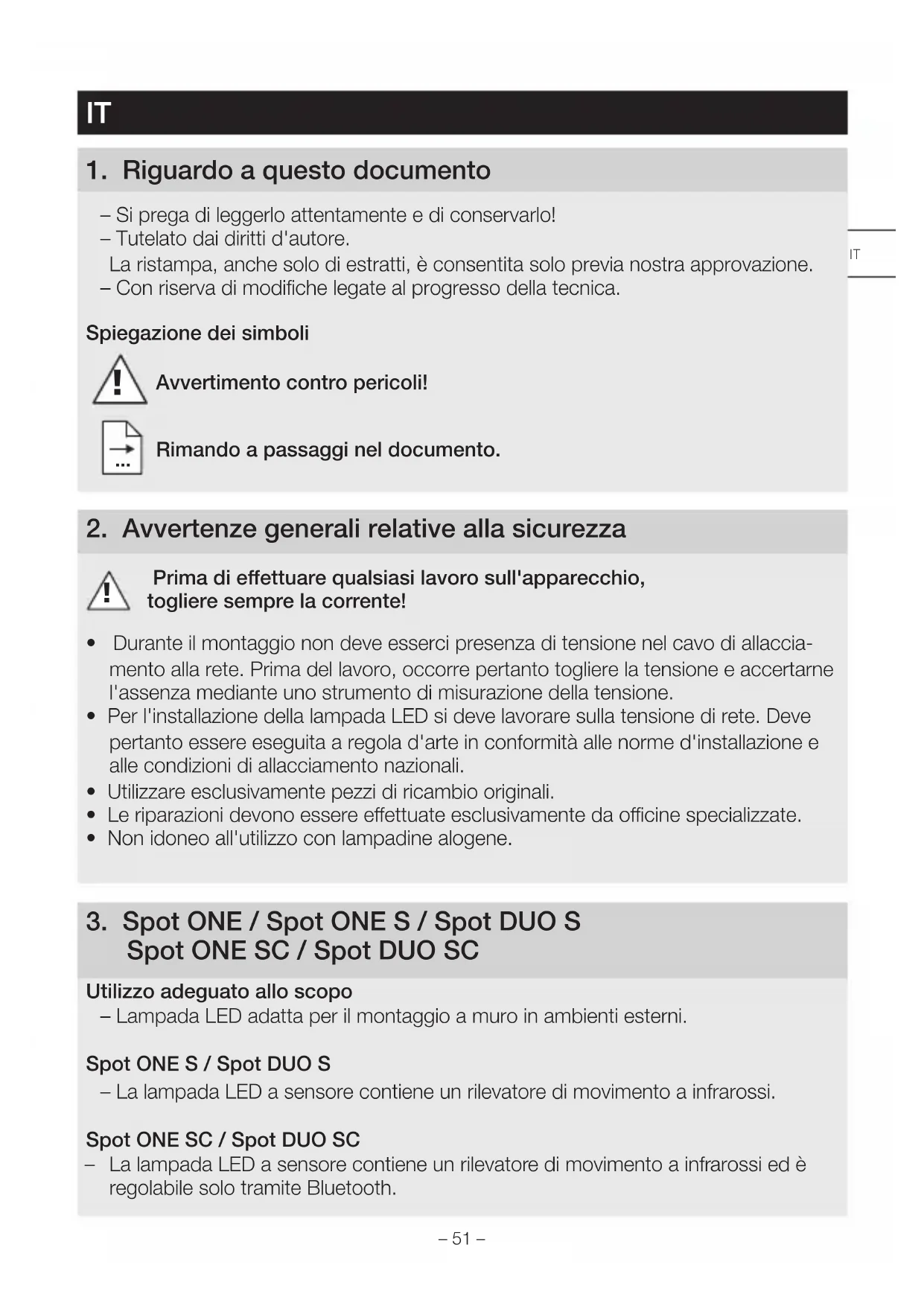

1. Riguardo a questo documento

• Si prega di leggerlo attentamente e di conservarlo!
  – Tutelato dai diritti d'autore.

La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.

- Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliere sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allaccia- mento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.
• Per l'installazione della lampada LED si deve lavorare sulla tensione di rete. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali.
• Utilizzare esclusivamente pezzi di ricambio originali.
• Le riparazioni devono essere effettuate esclusivamente da officine specializzate.
  • Non idoneo all'utilizzo con lampadine alogene.

Utilizzo adeguato allo scopo

- Lampada LED adatta per il montaggio a muro in ambienti esterni.

- La lampada LED a sensore contiene un rilevatore di movimento a infrarossi.

Spot ONE SC / Spot DUO SC

- La lampada LED a sensore contiene un rilevatore di movimento a infrarossi ed è regolabile solo tramite Bluetooth.

Utilizzo non adeguato allo scopo

-La lampada non è dimmerabile.

Non dimmeriz- zabile

Volume di fornitura Spot ONE (Fig. 3.1)

• Lampada
• Tre viti
• Tre tasselli
  -Tre distanziatori

Volume di fornitura Spot DUO (Fig. 3.2)

• Lampada
• Quattro viti
• Quattro tasselli
  -Quattro distanziatori

Dimensioni del prodotto

Spot ONE (Fig. 3.3)

Spot DUO (Fig. 3.4)

Panoramica del prodotto (Fig. 3.5)

A Supporto per montaggio a muro
B Morsetto di allacciamento
C Vite di sicurezza
D Base della lampada
E Alloggiamento della lampada
F Regolazione crepuscolare (Solo Spot ONE S / DUO S)
G Regolazione del periodo di accensione (Solo Spot ONE S / DUO S)

Campo di rilevamento Spot ONE S / DUO S (Fig. 3.6 - 3.8)

Distribuzione dell'intensità luminosa (Fig. 3.9)

4. Allacciamento elettrico

Schema elettrico (Fig. 4.1)

Il cavo di collegamento alla rete ha 3 fili.

L = filo di fase (di prevalenza nero, marrone o grigio)

N = filo neutro (di prevalenza blu)

PE = conduttore di terra (verde / giallo)

In caso di dubbio occorre identificare le linee di alimentazione elettrica con un indicatore di tensione; dopo di ciò disinserire nuovamente la tensione. Il filo di fase (L), il filo neutro (N) e il conduttore di terra (PE) vengono collegati al morsetto di allacciamento.

Importante:

uno scambio dei collegamenti provoca un successivo corto circuito nell'apparecchio o nella valvoliera. In questo caso le singole linee di alimentazione elettrica devono essere reidentificate e quindi collegate a nuovo. Ovviamente nella linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere.

Collegamento in rete

"↓ serve al collegamento in rete delle lampade. Si possono collegare in parallelo al massimo 10 lampade di questo tipo. (Fig. 4.1)

5. Montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti.
• In caso di danni non mettere in funzione il prodotto.
• Nel montaggio della lampada LED si deve provvedere a fissarla in modo tale che non si generino vibrazioni.
• Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento del movimento.

Il rilevamento di movimenti più affidabile si ottiene quando l'apparecchio viene attivato lateralmente rispetto alla direzione di movimento, senza che sull'area da controllare ci siano ostacoli (come p.es. alberi, muri, ecc.).

Fasi di montaggio

• Staccare l'alimentazione di corrente. (Fig. 4.1)
- Svitare la vite di sicurezza e staccare l'involucro della lampada dal supporto per montaggio a muro. (Fig 5.1)
- Svitare il morsetto a innesto e l'involucro della lampada dal supporto per montaggio a muro. (Fig. 5.2)
• Segnare i fori. (Fig. 5.3)
- Effettuare i fori e inserire i tasselli. (Fig. 5.4)
• Montaggio incassato. (Fig. 5.5)
- Montaggio in superficie con distanziatori. (Fig. 5.6)
- Fissare il nastro di sicurezza sul supporto per montaggio a muro e applicare in morsetto a innesto. (Fig. 5.7)
- Collegare il cavo di allacciamento. (Fig. 5.8)
- Nel caso di collegamento in rete di più lampade, staccare la linguetta di copertura. (Fig. 5.8)
- Infilare l'ivolucro della lampada sul supporto per montaggio a muro. (Fig. 5.9)

• Avvitare la vite di sicurezza. (Fig. 5.9)
- Attivare l'alimentazione di corrente. (Fig. 5.9)
• Effettuare le dovute impostazioni
→"6. Funzionamento"

6. Funzionamento

Impostazioni di fabbrica

• Regolazione di luce crepuscolare: 1.000 Lux
  – Ritardo dello spegnimento: 8 secondi

Regolazione crepuscolare (Fig. 6.2 F)

La soglia d'intervento della lampada può essere impostata con regolazione continua tra ca. 2 Lux e 1.000 Lux.

• Regolatore impostato su ⚙ = funzionamento con luce diurna (indipendentemente dalla luminosità)
• Regolatore impostato suζ = funzionamento crepuscolare (ca. 2 Lux)

Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su 🌿.

Regolazione del periodo di accensione (Fig. 6.2 G)

Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua da ca. 8 secondi a max. 35 minuti. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzera.

• Regolatore impostato + = ca. 35 minuti
• Regolatore impostato su - = ca. 8 secondi

Avvertenza:

Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione.

Spot DUO S

Condizioni alla consegna:

Le due testine della lampada sono collegate in rete e si accendono e spengono sempre contemporaneamente.

Per gestire le due testine della lampada in modo indipendente, occorre rimuovere il raccordo tra i morsetti (↓1 e ↓2).

Spot ONE SC / Spot DUO SC

Impostazioni di fabbrica

• Regolazione di luce crepuscolare: 2.000 Lux
  – Ritardo dello spegnimento: 5 secondi

STEINEL Connect App

Per la configurazione della lampada con smartphone o tablet dovete scaricare la STEINEL Connect App dal Vostro AppStore. A tale scopo è necessario uno smartphone o tablet.

Android iOS

Tramite la STEINEL Connect App si possono impostare le seguenti funzioni:

• Regolazione del periodo di accensione
• Regolazione crepuscolare
• Accensione e spegnimento
• Comando situativo automatico / manuale
• Collegamento in rete
• Raggruppamento
• Indicazione dei gruppi e delle lampade

Avvertenza:

Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione. Per l'accensione e lo spegnimento in base al tempo, Spot Connect è dotato di un orologio interno. Esso si sincronizza automaticamente con l'orologio dello smartphone collegato ad ogni connessione Bluetooth tramite la STEINEL Connect App.

Al fine di garantire un corretto funzionamento, dopo un'interruzione dell'alimentazione di tensione alla lampada occorre creare una connessione tramite STEINEL Connect App. L'orologio interno viene nuovamente sincronizzato con quello dello smartphone.

7. Area di rotazione della lampada / sostituzione della lampadina

Area di rotazione della lampada (Fig. 7.1/7.2)

Sostituzione della lampadina

• Svitare e sfilare la lastra di copertura dell'involucro della lampada. (Fig. 7.3)
• Svitare e sfilare la lampadina. (Fig. 7.4)
• Inserire la nuova lampadina e avvitarla saldamente. (Fig. 7.5)
• Riapplicare la lastra di copertura e avvitarla saldamente. (Fig. 7.6)

Importante:

Utilizzare solo lampadine GU10-LED fino a un massimo di 9 W.

Avvertenza:

→ Quando si cambia la lampadina, provvedere ad accertarsi che la guarnizione e la superficie di tenuta non siano imbrattate o danneggiate.

8. Manutenzione

Il prodotto non necessita di manutenzione.

In caso di imbrattamento si può pulire la lampada con un panno umido (senza impiegare detergenti).

Importante: L'alimentatore non è sostituibile.

230V LED

9. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!!

Solo per paesi UE:

conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

10. Dichiarazione di conformità

Il fabbricante, STEINEL GmbH, dichiara che il tipo di apparecchiatura radio Spot ONE SC / Spot DUO SC è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.de

11. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Dieselstraße 80-84, DE-33442

Herzebrock-Clarholz, Germania

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di conceder. Le come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un errore di produzione e che ci vengono segnalati immediata-mente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional.

Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sostituzione gratuita (all'occorrenza con un modello successivo equivalente o di migliore qualità) o l'emissione di una nota di credito.

Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni (nel caso di prodotti della serie home 5 anni) a partire dalla data di acquisto del prodotto.

Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita.

Diritti per vizi previsti dalla legge, gratuità

Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita.

Esclusioni dalla garanzia

Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili. La garanzia è inoltre esclusa nei seguenti casi:

• in caso di logorio di parti del prodotto dovuto all'uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all'uso o ad altra ragione naturale,
• in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
• in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all'impiego di accessori, complementi o pezzi di ricambio non originali STEINEL,

• in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l'uso,

• in caso di annessione o installazione non conforme alle prescrizioni per l'installazione fornite da STEINEL,

• in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Obereb Estoniase 51, CH 5620 Bremgarten). Le consigliamo pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

1. Dati tecnici

Dimensioni(∅ × P)(A × L × P)	Spot ONE / ONE S / ONE SC: ∅ 97 × 175 mmSpot DUO S / DUO SC: 98 × 247 × 175 mm
Tensione di rete 220 – 240 V, 50/60 Hz
Potenza assorbita (Pon)* Spot ONE: 6,7 WSpot ONE S: 7,5 WSpot ONE SC: 7,9 W		Spot DUO S: 2 × 7,5 WSpot DUO SC: 14,6 W
Flusso luminoso / luminosità lampada*	Spot ONE:512 lm; 76,4 lm/WSpot ONE S:512 lm 68,6 lm/WSpot ONE SC:512 lm; 66,6 lm/W	Spot DUO S:2 × 512 lm; 68,6 lm/WSpot DUO SC:1.024 lm; 70,1 lm/W
Standby (lampada) Spot ONE S:2 × 0,5 WSpot ONE SC: ,42 W		Spot DUO S: 2 × 0,5 WSpot DUO SC: 0,42 W
Flusso luminoso lampadina 620 lm 92,5 lm/W
Potenza assorbita lampadina 6,7 W
Standby Network Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W
Temperatura del colore* 3.000 K (bianco caldo)

Indice di resa cromatica* R	_a > 80
Durata utile media misurata* L70B50 con 25 °C: > 20.000 ore
Consistenza del colore SDCM* Valore iniziale: 6
Distribuzione dell'intensità luminosa*
Tecnologia a sensori Spot ONE / DUO S, ONE / DUO SC: infrarossi passivi
Campo di rilevamento: angolo di rilevamento	Spot ONE / DUO S, ONE / DUO SC: 90°
Campo di rilevamento: angolo di apertura	Spot ONE / DUO S, ONE / DUO SC: 90°
Raggio d'azione del rilevamento Spot ONE / DUO S, ONE / DUO SC: max. 10 m
Lampada Lampadina LED GU10-LED (max. 9 W)
Regolazione del periodo di accensione	Spot ONE / DUO S: 8 s – 35 minSpot ONE / DUO SC: 5 s – 60 min
Regolazione crepuscolare Spot ONE / DUO S: 2 – 1.000 LuxSpot ONE / DUO SC: 2 – 2.000 Lux
Grado di protezione	IP44
Classe di protezione	I
Temperatura ambiente	-20 – +40 °C
Frequenza Bluetooth	Spot ONE / DUO SC: 2,4 – 2,48 GHz
Potenza di trasmissione Bluetooth	Spot ONE / DUO SC: 5 dBm / 3 mW
Classe di efficienza energetica	Questo prodotto contiene una / due sorgente / i luminosa/e che corrisponde / corrispondono alla classe di efficienza energetica "F".

* per le lampadine LED in dotazione

13. Disturbi di funzionamento

Guasto Causa Rimedio

La lampada LED non si accende	■Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrotto■Corto circuito■Lampadina difettosa	■Attivare o sostituire il fusibile; accendere l'interruttore di rete; controllare la linea di alimentazione con un voltmetro■Controllare gli allaccia-menti■Sostituire la lampadina
La lampada LED a senso-re non si accende	■Nel funzionamento con luce diurna l'impostazione crepuscolare è regolata sul funzionamento di notte■Interruttore principale su OFF■Il fusibile è intervenuto■Campo di rilevamento non im-postato con direzione giusta	■Eseguire una nuova im-postazione■Accendere■Attivare o sostituire il fusi-bile; all'occorrenza con-trollare l'allacciamento■Effettuare una nuova regolazione
La lampada LED a senso-re non si spegne	■Movimento continuo nel campo di rilevamento	■Controllare il campo di rilevamento, eseguire even-tualmente una nuova rego-lazione o una schermatura
La lampada LED a sen-sore continua ininterrot-tamente ad accendersi e spegnersi	■Animali in movimento nel campo di rilevamento	■Orientare il sensore più in alto; spostare il campo
La lampada LED a sen-sore si accende a spro-posito	■Il vento muove alberi e cespugli nel campo di rile-vamento■Vengono rilevate automo-bili sulla strada■Improvisi sbalzi di tempe-ratura dovuti a condizioni atmosferiche (vento pioggia, neve) o causati da aria di scarico di ventilatori o da aria proveniente da finestre aperte■La lampada LED a sensore vacilla (si muove) per es. in seguito a boe di vento o a forte precipitazione	■Spostare il campo■Spostare il campo■Modificare il campo o spostare il luogo di mon-taggio■Montare la lampada LED a sensore su una base stabile

ES

19° 18° 17° 16° 15° 14° 13° 12° 11° 10° 9° 8° 7° 6° 5° 4° 3° 2° 1° 0° -1° 1° -2° 2° -3° -4° -5° -6° -7° -8° -9° -10° -11° -12° -13° -14° -15° -16° -17° -18° -19° -20°
