Spot DUO SC - Lampa STEINEL - Bezmaksas lietošanas instrukcija
Atrodiet ierīces rokasgrāmatu bez maksas Spot DUO SC STEINEL PDF formātā.
| Produkta veids | LED āra lampa ar kustības sensoru |
| Zīmols | Steinel |
| Modelis | Spot DUO SC |
| Izmēri (A x P x D) | 98 x 247 x 175 mm |
| Barošana | 220-240 V, 50/60 Hz |
| Patērētā jauda | 14,6 W |
| Kopējā gaismas plūsma | 1 024 lm |
| Krāsas temperatūra | 3 000 K (silts balts) |
| Aizsardzības indekss | IP44 |
| Aizsardzības klase | I |
| Detektora veids | Pasīvais infrasarkanais (PIR) |
| Noteikšanas leņķis | 90° |
| Detektora darbības rādiuss | Maks. 10 m |
| Regulējama aizkave | No 5 s līdz 60 min (izmantojot STEINEL Connect lietotni) |
| Iedarbināšanas slieksnis | No 2 līdz 2 000 lx (izmantojot lietotni) |
| Gaismas avots | GU10 LED (maks. 9 W, F klase) |
| Savienojamība | Bluetooth 2,4-2,48 GHz, jauda 5 dBm |
| Piegādes saturs | Gaismeklis, 4 skrūves, 4 dībeļi, 4 starplikas |
| Apkope | Tīrīt ar mitru drānu bez mazgāšanas līdzekļa |
| Drošība | Pirms jebkādas iejaukšanās atslēgt barošanu |
| Rezerves daļas | Nomaināms GU10 LED gaismas avots (maks. 9 W) |
| Remontējamība | Remonts specializētās darbnīcās, izmantot oriģinālās detaļas |
| Ražotāja garantija | 3 gadi (Francija) |
Bieži uzdotie jautājumi - Spot DUO SC STEINEL
Lietotāju jautājumi par Spot DUO SC STEINEL
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Lampa PDF formātā bez maksas! Atrodiet savu rokasgrāmatu Spot DUO SC - STEINEL un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. Spot DUO SC zīmola STEINEL.

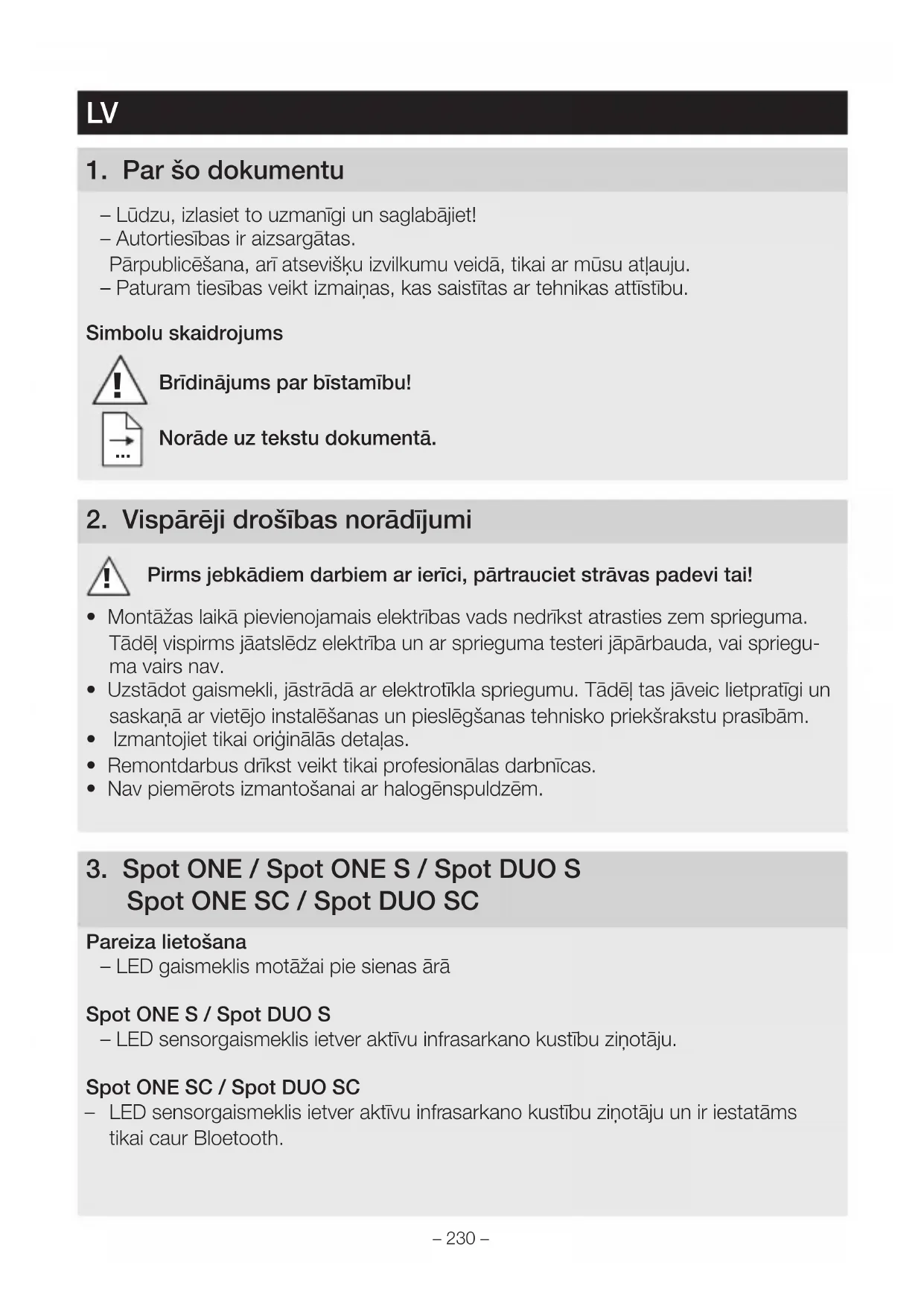

LIETOŠANAS INSTRUKCIJA Spot DUO SC STEINEL
Pievērsiet uzmanību tekstam!
- Lūdzu, izlasiet to uzmanīgi un saglabājiet!
– Autortiesības ir aizsargātas.
Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju. - Paturam tiesības veikt izmainas, kas saistītas ar tehnikas attīstību.
Simbolu skaidrojums
Bridinājums par bīstamību!
Norāde uz tekstu dokumentā.
2. Vispārēji drošības norādījumi
Pirms jebkādiem darbiem ar ierīci, pārtrauciet strāvas padevi tai!
- Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz elektrība un ar sprieguma testeri jāpārbauda, vai sprieguma vairs nav.
- Uzstādot gaismekli, jāstrādā ar elektrotīkla spriegumu. Tādēl tas jāveic lietpratīgi un saskaṇā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām.
- Izmantojiet tikai originālās detaļas.
- Remontdarbus drīkst veikt tikai profesionālas darbnīcas.
- Nav piemērots izmantošanai ar halogēnspuldzēm.
- LED gaismeklis motāžai pie sienas ārā
- LED sensorgaismeklis ietver aktīvu infrasarkano kustību ziņotāju.
Spot ONE SC / Spot DUO SC
- LED sensorgaismeklis ietver aktīvu infrasarkano kustību ziņotāju un ir iestatāms tikai caur Bloetooth.
Nepareiza lietošana
-LED gaismeklis nav aptumšojams.
Nav aptumšojams
Piegādes apjoms Spot ONE (3.1 Att.)
– Gaismeklis
- Trīs skrūves
- Trīs dībeli
-Trīs starplikas
Piegādes apjoms Spot DUO (3.2 Att.)
- Gaismeklis
– Cetras skrūves - Cetri dîbeli
-Cetras starplikas
Izstrādājuma izmēri
Spot ONE (3.3 Att.)
Spot DUO (3.4 Att.)
Informācija par preci (3.5 Att.)
A Sienas stiprinājumsa
B Pieslēguma aizspiednis
C Drošības skrūve
D Gaismekla kāja
E Gaismekla korpuss
F Krēslas sliekšna iestatijums (tikai Spot ONE S / DUO S)
G Laika iestatīšana (tikai Spot ONE S / DUO S)
Uztveres lauks Spot ONE S / DUO S (3.6 - 3.8 Att.)
Gaismas stipruma sadalijums (3.9 Att.)
4. Elektriskais pieslēgums
Slēgumu plāns (4.1. Att.)
Tīkla pievadvadu veido 3 dzīslu kabelis:
L = fāze (parasti melns, brūns vai pelēks)
N = nulles vads (parasti zils)
PE = zemējums (zalš / dzeltens)
Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabeļa dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze (L), nulles vads (N), kā arī aizsargvads (PE) tiek pieslēgti spieslēguma kopnei.
Svarīgi!
Pieslēgumu sajaukšana vēlāk var izraisīt īssavienojumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišku kabelu noteikšana un savienošana. Tīkla pievadvadā var iemontēt tīkla slēdzi, kas paredzēts ieslēgšanai un izslēgšanai.
Saslēgums tīklā
"↓ kalpo gaismekļu saslēgšanai tīklā. Paralēli var pieslēgt līdz 10 šāda tipa gaismekļus. (4.1 Att.)
5. Montāža
- Pārbaudiet visas detaļas, vai tās nav bojātas.
- Bojājumu gadījumā nelietojiet produktu.
- Montējot gaismekli, jāpievērš uzmanība, lai tas tiktu piestiprināts stabili.
- Izvēlieties montāžai piemērotu vietu, ṣemot vērā sniedzamību un kustības uztveršanu.
Sensors visefektīvāk uztvers kustību, ja uzstādīsiet ierīci kustības virzienā un ja sensora redzamību neierobežos škēršļi (piemēram, koki, sienas u. tml.).
Montāžas soli
- Atslēdziet elektrības apgādi. (4.1. Att.)
- Atskrūvējiet drošības skrūvi un atvienojiet gaismekl korpusu no sienas turētāja. (5.1. Att.)
- Atvienojiet iespraužamās spailes un gaismekļa korpusu no sienas stiprinājuma. (5.2. Att.)
- Atzīmējiet urbuma vietas. (5.3. Att.)
- Izurbiet caurumus un ievietojiet dībelus (5.4. Att.)
• Zemapmetuma montāža (5.5. Att.) - Virsapmetuma pievads ar starplikām (5.6. Att.)
- Piestipriniet drošības lentu un uzlieciet iespraužamās spailes. (5.7. Att.)
- Pievienojiet pieslēguma kabeli. (5.8. Att.)
- Saslēdzot tīklā vairākus gaismekļus, izlauziet drošības mēlīti. (5.8. Att.)
- Uzspraudiet gaismekla korpusu uz sienas stiprinājuma. (5.9. Att.)
- leskrūvējiet drošības skrūvi. (5.9. Att.)
• leslēdziet elektrības apgādi. (5.9. Att.) - Veiciet iestatīšanu
→"6. Funkcijas"
6. Funkcijas
Rūpnīcas iestatījumi
- Krēslas iestatījums: 1.000 luksi
– Laika iestatījums: 8 sekundes
Krēslas sliekšna iestatījums (6.2. F Att.)
Vēlamo gaismekļa reakcijas slieksni iespējams iestatīt bez pakāpēm no apm. 2 līdz 1.000 luksiem.
- Iestatīšanas slēdzis iestatīts uz☀️ = dienasgaismas režīms (atkarībā no apgaismojuma)
- lestatīšanas slēdzis iestatīts uz 📄 = krēslas režīms (apm. 2 luksi)
lestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret 🙏.
Laika iestatijums (6.2. G Att.)
Vēlamo gaismekļa degšanas ilgumu iespējams iestatīt bez pakāpēm no apm. 8 s līdz maks. 35 min. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna.
- lestatijumu regulators + = apm. 35 minūtes
- lestatijumu regulators - = apm. 8 sekundes
Norāde:
Pēc katras gaismekļa izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika paiešanas gaismeklis, uztverot kustību, atkal var ieslēgt gaismu.
Spot DUO S
Piegādes stāvoklis:
Abas gaismeklu galvas ir saslēgtas tīklā un vienmēr ieslēdzas un izslēdzas vienlaicīgi.
Abu gaismeklu galvu atseviškai darbībai ir jāpārtrauc savienojums starp spailēm (1. ↓ un 2. ↓
Spot ONE SC / Spot DUO SC
Rūpnīcas iestatījumi
- Krēslas iestatījums: 2.000 luksi
– Laika iestatijums: 5 sekundes
STEINEL Connect App
Gaismekļa konfigurācijai ar viedtālruni vai planšetdatoru ir Jūsu AppStore jālejuplādē STEINEL Connect App lietotne. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth.
Android iOS
Šādas funkcijas ir iestatāmas STEINEL Connect App lietotnē:
– Laika iestatišana
– Krēslas sliekšņa iestatījums
– leslēgšanas un izslēgšanas laiki
- Automātiska / manuāla situatīva vadība
- Saslēgums tīklā
– Grupu veidošana
– Grupu un gaismeklu nosaukšana
Norāde:
Pēc katras gaismekļa izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere.
Tikai pēc šī laika paiešanas gaismeklis, uztverot kustību, atkal var ieslēgt gaismu.
Lai nodrošinātu uz laiku balstītu ieslēgšanos un izslēgšanos, Spot Connect ir integrēts pulkstenis. Tas automātiski sinhrozinējas ar pievienotā viedtrālruņa pulksteni pie katra Bluetooth savienojama caur STEINEL Connect App.
Lai nodrošinātu korektu funkciju, pēc strāvas padeves pārtraukšanas gaismeklim jāizveido savienojums caur STEINEL Connect App lietotni. Integrētais pulkstenis atkal tiek sinhronizēts ar viedtālruņa pulksteni.
7. Gaismekla pagriešanas zona / Spuldzes maiņa
Gaismekla pagriešanas zona (7.1./7.2. Att.)
Spuldzes maina
- Atskrūvējiet nosegplāksni pie gaismekļa korpusa un izvelciet to. (7.3. Att.)
- Izskrūvējiet un izvelciet spuldzi. (7.4. Att.)
- Ielieciet un ieskrūvējiet jaunu spuldzi. (7.5. Att.)
- Uzlieciet un pieskrūvējiet nosedzošo plāksni. (7.6. Att.)
Svarīgi!
Izmantojiet tikai GU10 LED spuldzi fiz maks. 9 W.
Norāde:
→ Mainot spuldzi pārliecinieties, ka blīve un blīvējamā virsma ir tīra un nav bojāta.
8. Apkope
Izstrādājumam apkope nav nepieciešama. Ja gaismeklis ir netīrs, noslaukiet to ar mitru drānu (bez tīrīšanas līdzekļiem).
Svarīgi! Bateriju ierīce nav nomaināma.
Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.
Nemetiet elektroierīces parastajos atkritumos!
Tikai ES valstim:
Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionalās tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.
10. Atbilstības deklarācija
Ar šo STEINEL GmbH deklarē, ka radioiekārta Spot ONE SC / Spot DUO SC atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā inter- neta vietnē: www.steinel.de
11. Ražotāja garantija
Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudī-ta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases vei-da pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēr-šam trūkumus, kas radušies materiālu vai rūpnīcas klūdu dēļ, garantijas serviss ietver sevi bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā ari uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā ari kritiena rezultātā. Garantijas saistības neat-tiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā.
Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēkinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodalai.
Remonta serviss:
Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garanti-jas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.
- Tehniskie dati
| Izmēri(∅ × T)(A x PI x Dz) | Spot ONE / ONE S / ONE SC: ∅ 97 × 175 mmSpot DUO S / DUO SC: 98 × 247 × 175 mm | |
| Elektrotīkla spriegums 220 – 240 V, 50/60 Hz | ||
| Jaudas patērinš (P on)* Spot ONE: 6,7 WSpot ONE S: 7,5 WSpot ONE SC: 7,9 W | Spot DUO S: 2 × 7,5 WSpot DUO SC: 14,6 W | |
| Gaismas plūsma / Gaismekļa gaišums* | Spot ONE:512 lm; 76,4 lm/WSpot ONE S:512 lm 68,6 lm/WSpot ONE SC:512 lm; 66,6 lm/W | Spot DUO S:2 × 512 lm; 68,6 lm/WSpot DUO SC:1.024 lm; 70,1 lm/W |
| Standby (gaismeklis) Spot ONE S:2 × 0,5 WSpot ONE SC: ,42 W | Spot DUO S: 2 × 0,5 WSpot DUO SC: 0,42 W | |
| Gaismas plūsma Spuldze 620 lm 92,5 lm/W | ||
| Jaudas patērinš Spuldze 6,7 W | ||
| Standby Tikls Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W | ||
| Krāsas temperatūra* 3.000 K (silti balta gaisma) | ||
| Krāsas attēlošanas indekss* Ra > 80 | ||
| Vidējs dzīves ilgums* L70B50 pie 25 °C: > 20.000 h | ||
| Krāsas konstistence SDCM* Sākuma vērtība: 6 | ||
Gaismas stipruma sadalījums* | ||
| Sensoru tehnoloģija Spot ONE / DUO S, ONE / DUO SC: pasīvs infrasarkans | ||
| Uztveres lauks: uztveres lenkis | Spot ONE / DUO S, ONE / DUO SC: 90° | |
| Uztveres lauks atveres lenkis | Spot ONE / DUO S, ONE / DUO SC: 90° | |
| Uztveres sniedzamība Spot ONE / DUO S, ONE / DUO SC: maks. 10 m | ||
| Spuldzes GU10 LED gaismas avots (maks. 9 W) | ||
| Laika iestatīšana Spot ONE / DUO S: 8 s – 35 minSpot ONE / DUO SC: 5 s – 60 min | ||
| Krēslas sliekšņa iestatījums Spot ONE / DUO S: 2 – 1.000 luksiSpot ONE / DUO SC: 2 – 2.000 luksi | ||
| Aizsardzības veids IP44 | ||
| Aizsargklase I | ||
| Apkārtējā temperatūra -20 – +40 °C | ||
| Bluetooth frekvence Spot ONE / DUO SC: 2,4 – 2,48 GHz | ||
| Bluetooth raidjauda Spot ONE / DUO SC: 5 dBm / 3 mW | ||
| Enerģijas efektivitātes klase Šai precei ir gaismas avots / divi gaismas avoti / gaismas avoti ar "F" enerģijas efektivitātes klasi | ||
13. Darbības traucējumi
Traucējumi Cēlonis Risinājums
| LED gaismeklis neieslēdzas | ■Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vads | ■leslēdziet drošinātāju, nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri |
| ■Īssavienojums ■Bojāts gaismas avots | ■Pārbaudīt pieslēgumus ■Nomainiet spuldzi | |
| LED sensorgaismeklis neieslēdzas | ■Dienas gaismas režīmā, krēslas slieksnis iestatīts nakts režīmā | ■lestatiet no jauna |
| ■IZSLĒGTS tīkla slēdzis ■Drošinātājs ir izslēdzies | ■leslēdziet ■leslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslēgumu | |
| ■Nav mērķtiecīgi iestatīts uztveres lauks | ■Justējiet atkārtoti | |
| LED sensorgaismeklis neieslēdzas | ■Nepārtraukta kustība uztveres laukā | ■Pārbaudiet lauku un pēc nepieciešamības atkārtoti justējiet, t. i., nosedziet |
| LED sensorgaismeklis pastāvīgi ieslēdzas un izslēdzas. | ■Uztvereslaukā pārvietojas dzīvnieki | ■Pacelietsensoru augstāk; pārregulējiet zonu |
| LED sensorgaismeklis nevajadzīgi ieslēdzas | ■Vējš uztveres laukā kusti- na kokus un krūmus ■Uz ielas esošo automašīnu uztveršana ■Laika apstākļu izraisītas straujas temperatūras izmaiņas (vējš, lietus, sniegs), vai arī gaisa plūsma no ventilatoriem, atvērtiem logiem ■LED sensorgaismeklis šūpojas (kustas) stipra vēja brāzmās vai stipros nokrišņos. | ■Izmainiet lauku ■Izmainiet lauku ■Izmainiet uztveres lauku, mainiet uzstādīšanas vietu ■LED sensorgaismekli piemontējiet pie stingras pamatnes. |
