LIETOŠANAS INSTRUKCIJA RS PRO A20 SC STEINEL

1. Par šo dokumentu 635
2. Vispārēji drošības norādījumi 635
3. lerīces apraksts 636
4. Elektriskais pieslēgums 642
5. Montāža 644
6. Funkcijas 652
7. Kopšana un apkope 655
8. Utilizācija 656
9. Atbilstības deklarācija 656
10. Ražotāja garantija 657
11. Tehniskie dati 658
12. Traucējumu novēršana 660

-Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.

-Paturam tiesības veikt izmainas, kas saistītas ar tehnikas attīstību.

Brīdinājums par bīstamību!

Brīdinājums par bīstamību elektrības dēl!

Brīdinājums par bīstamību ūdens dēl!

2. Vispārēji drošības norādījumi

Neievērojot lietošanas pamācību, draud briesmas!

Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts. Neievērošana var izraisīt nāvi vai smagu savainošanos.

• Rūpīgi izlasiet pamācību.
- levērojiet drošības norādes.
• Uzglabājiet pieejamā vietā.

-Darbošanās ar elektrisko strāvu var izraisīt bīstamas situācijas. Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

-Darbu ar elektrotikla spriegumu jāveic profesionāli kvalificētam personālam.
–Jāievēro vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasības (piem., D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
–Izmantojiet tikai oriğinālās detaļas.
-Šī gaismekla ārējais, lokanais kabelis vai vads nav nomaināms.

-Kabela bojājum gadījumā, jāiznīcina viss gaismeklis.

-Kabelis 60227 IEC52; 2x0,75 mm2.

3. lerīces apraksts

Pareiza lietošana - RS PRO A10 / A20 /A30 SC

-LED sensorgaismeklis ar aktīvu kustību ziņotāju.
-Zemapmetuma montāža.
–Izmantošanai tikai iekštelpās.

RS PRO A10 / A20 / A30 SC darbības princips

-HF/radars kustību ziņotājs izstaro augstfrekven- ces elektromagnētiskos viļņus (5,8 GHz) un uztver priekšmetu reflektēto atbalsi.
-Kustības izmainītā ķermeņu atbalss tiek elektroniski pārveidota un automātiski ieslēdz gaismekli.
-Sensors var uztvert arī kustības arī cauri plānām sienām, durvīm un stikla rūtīm.
–Ir iespējama arī vismazāko kustību uztvere.
–Izslēgta nepareiza slēgšanāssiltuma avotu un temperatūras svārstību del.
-Sensora uztveres zona ir precīzi ierobežojams ar virsmu un lietotni sniedzamības iestatījumu.

Norāde!

iHF sensora augstfrekvences jauda ir aptuveni 1 mW – tas ir tikai 1/1000 daļa no mobilā telefona vai mikroviļņu krāsns raidjaudas.

Piegãdes apjoms

3.1

3x 3x 1x 1x I A 1x I B

-1 LED gaismeklis.
-1 Drošības datu lapa (A)
-1 Atrais starts (B)
-3 starplika
-3 IP54-Blīvaizbāznis
-1 Drošības bultskrūves vāks

LV

Izstrādājuma izmēri

lerīces komplektācija

3.3

A B C D

A Spīduma termināls
B Kontaktligzda
C Alumīnija korpuss
D Gaismeklis

LV

Gaismas sadalīšanās līkne

3.4

LV

4. Elektriskais pieslēgums

Slēgumu plāns

4.1

L N L N

I O

Tikla pievadvadu veido 2 dzīslu kabelis:

L = fāze (parasti melns, brūns vai pelēks)

N = nulles vads (parasti zils)

E = Zemējuma kabela pagarinājuma savienojums

LV

Gaismekli var pieslēgt aiz tīkla slēdža pie elektrotīklai, ja ir nodrošināts, ka tīkla slēdzis ir pastāvīgi ieslēgts.

Šī gismekļa spuldze nav nomaināma. Ja šis gaismas avots ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss gaismeklis.

LED LED

LV

5. Montāža

Risks saistībā ar elektrisko strāvu!

Pieskaršanās strāvu vadošām daļām var izraisīt strāvas sitienu, apdegumus vai nāvi

• Atslēdziet strāvu un pārtrauciet sprieguma padevi.
• Pārbaudiet ar sprieguma testeri, vai sprieguma vairs nav.
• Pārliecinieties, ka sprieguma padeve paliek pārtraukta.

Bojājumu risks!

Pieslēguma kabelu sajaukšana var izraisīt īssavienojumu.

• Identificējiet pieslēguma kabelus.
• Savienojiet pieslēguma kabelus pareizi.

Sagatavošanās montāžai

• Pārbaudiet visas detaļas, vai tās nav bojātas. Bojājumu gadījumā nelietojiet produktu.
• Izvēlieties piemērotu montāžas vietu.

-Νemiet vērā sniedzamību.

-Νemiet vērā kustību uztveri.

-Izvairieties no vibrācijas.

-Uztveres laukā nav škēršli.

-Gaismekli nedrīkst montēt sprādzienbīstamās zonās.

–Nemontējiet ierīci pie viegli uzliesmojošām virsmām.

-Neskatieties gaismas avotā no tuva attāluma (<30 cm).

–Novietojiet vismaz 50 cm attālumā no citiem LED gaismekliem.

-Nosedziet gaismekli ar aptumšojošu materiālu!

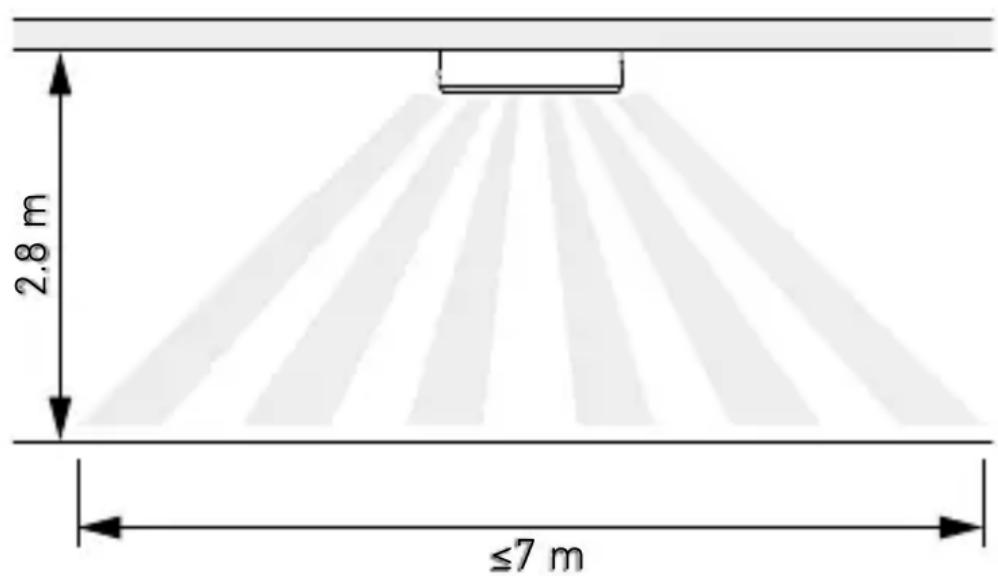

Sniedzamība

5.1

2.8 m ≤7 m

Kustību uztvere iešanas virzienā

5.2

≤1 m

LV

Kustības uztvere iešanas virzienā

5.3

≤ 4 m

LV

Montāžas soli

5.4

I O

• Pārbaudiet, lai strāas pievade būtu pārtraukta.
• Nonemiet drošības tapas nosegu.
• Atskrūvējiet drošības skrūvi. Piespiediet stiprinājuma pogu.

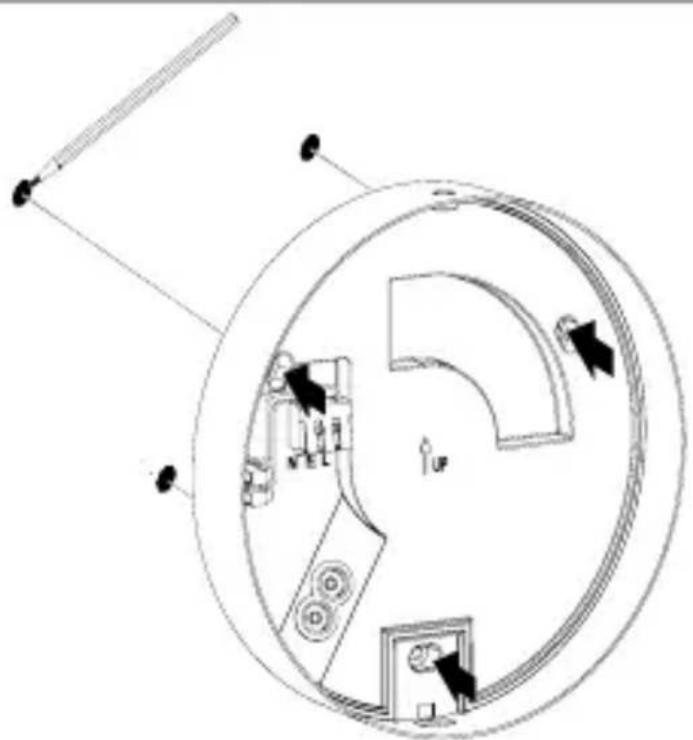

5.5

- Atzīmējiet urbuma vietas.

LV

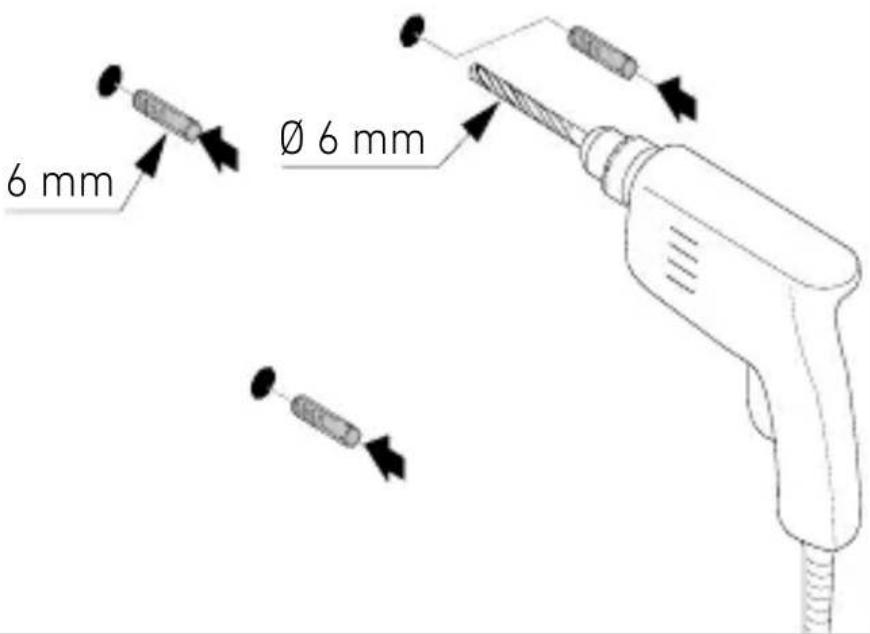

5.6

6 mm Ø 6 mm

- Izrubiet caurumus (∅ 6 mm) un ievietojiet dībelus.

5.7

IP 54

• Pieskrūvējiet LED gaismekli pie zemapmetuma pievada.
• Izmantojiet blīvbāzni. Tas ir vajadzīgs aizsardzības veidam IP54.
• Pārliecinieties, ka pieslēguma kabelis ir dubulti izolēts un izolējums nav bojāts.

LV

5.8

• Pieskrūvējiet LED gaismekli pie virsapmetuma pievada.
• Izmantojiet blīvbāzni. Tas ir vajadzīgs aizsardzības veidam IP54.
• Pārliecinieties, ka pieslēguma kabelis ir dubulti izolēts un izolējums nav bojāts.

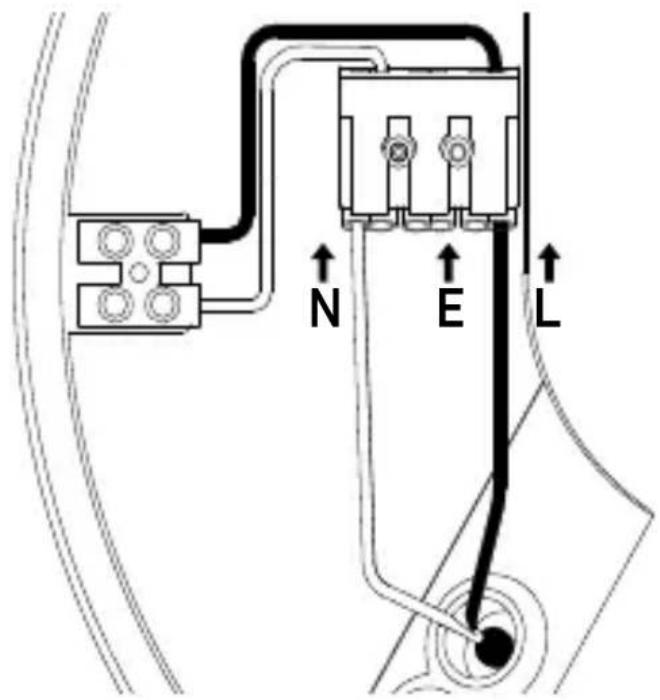

5.9

N E L

- Pieslēdziet tīkla kabeli atbilstoši slēgumu plānam. → „4. Elektriskais pieslēgums“

LV

5.10

click

• lemontējiet gaismekli korpusā.
• Nospiediet līdz ir dzirdams klikšķis.

5.11

• Pieskrūvējiet drošības skrūvi.
• Nosedziet drošības tapu at došības tapas nosegu.

LV

5.12

• leslēdziet elektrības apgādi.
• Veiciet iestatīšanu lietotnē.

→ «6. Funkcijas"

LV

6. Funkcijas

Funkcijas ir iestatāmas Steinel Connect lietotnē.

Steinel Connect lietotne

Gaismekļa konfigurācijai ar viedtālruni vai planšetdatoru ir Jūsu AppStore jālejuplādē STEINEL Smart Connect lietotne. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth.

Android

Šādas funkcijas ir iestatāmas Steinel Connect lietotnē:

–Laika iestatīšana.
-Darbības rādiusa izvēle.
-Krēslas sliekšņa iestatījums.
-Bāzes gaismas funkcija.
-lestatāms galvenās gaismas / pamata gaismas līmenis.
—Paplašināta sniedzamības iestatīšana.
-Grupu savienošana.
-Krēslas sliekšna iestatījums ar Teach-In.

Norāde!

Ir jāievēro min. atstatums 3 m no WLAN rūtera un pieejas punkta, lai izslēgtu nepareizu funkciju.

Rūpnīcas iestatījumi (stāvoklis uz piegādes brīdi)

Sniedzamība: maks.

Laika iestatīšana: 10 s

Pamata apgaismojuma laika iestatīšana: 1 min

Krēslas iestatījums: 2 000 luksi

Pamata apgaismojuma aptumšošanas līmenis: 50%

LV

Uzsākšana/Sprieguma pārtraukšana

Atvienojot tīkla spriegumu, tiek saglabāti gan iestatījumi, gan LED gaismekļa aktuālais darbības stāvoklis. Ja atkal tiek pievienots tīkla spriegums, tie atkal tiek atjaunoti.

Sniedzamības iestatīšana (jutīgums)

Ar jēdzienu „sniedzamība“ tiek saprasts aplveida laukums uz grīdas, kurš veido uztveres lauku, montējot gaismekli 2,8 m augstumā.

- Maks. iestatijums = maks. sniedzamiba (3,5 m)

- Min. iestatījums = min. sniedzamība (1 m)

Laika iestatīšana

Vēlamo gaismekļa degšanas ilgumu (izslēgšanās aizturi) iespējams iestatīt bez pakāpēm no apm. 5 s līdz maks. 60 min. Katra uztverta kustība no jauna ieslēdz gaismekli. Norāde!

Pēc katras ierīces izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Beigās ierīce, uztverot kustību, atkal var ieslēgt gaismu. Justējot uztveres lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku.

Krēslas sliekšņa iestatījums

Vēlamo reakcijas (aptumšošanas) slieksni iespējams bez pakāpēm iestatīt robežās no apm. 2 līe 2000 luksiem.

= Dienasgaismas režīms (atkarībā no apgaismojuma) = Krēslošanas režīms (apm. 2 luksi)

lestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret ✿.

Pamata gaisma

Pamata gaismas gaišumu iespējams iestatīt starp 1% un 50%. Pamats gaismas ilgumu iespējams iestatīt starp 10 minūtēm un 30 minūtēm, vai arī uz visu nakti.

Galvenais apgaismojums

Galvenās gaismas gaišumu iespējams iestatīt starp 50% un 100%.

Grupēšana

Pastāv iespēja, ierīci izmantot kā atsevišku gaismekli, vai arī saslēgt vairākus gaismekļus grupā caur radiokomunikāciju. Visi gaismekļi, kas ir pievienoti grupai, darbojas pēc grupas parametriem, kas ietatīti Steinel Connect lietotnē. Sniedzamību iespējams iestatīt individuāli visiem grupas dalībniekiem.

Fade Time

Ar Fade Time var iestatīt aptumšošanas līkni, ieslēdzot un izslēdzot (1s - 3s).

Kaiminu funkcija

Kaiminu funkciju var aktivēt/deaktivēt Smart Connect lietotnē. Kaiminu grupas tiek pievienotas aktīvajai gaismekļu grupai. Grupa atsaucas uz piešķirtās kaiminu grupas ieslēgšanas signāliem un atbilstoši iestatījumiem ieslēdz galvano vai pamata gaismu.

7. Kopšana un apkope

Izstrādājumam apkope nav nepieciešama.

Risks saistībā ar elektrisko strāvu!

Ūdens kontakts ar strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Tīriet tikai sausu ierīci.

Bojājumu risks!

lerīci var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.

- Tiriet ierīci ar viegli mitru lupatīņu bez tīrīšanas līdzekļa.

Svarīgi! Bateriju ierīce nav nomaināma..

LED 230V

LV

8. Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

9. Atbilstības deklarācija

Ar šo STEINEL GmbH paziņo, ka radioiekārta RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC un RS PRO A 30 WW/NW SC atbilst direktīvai 2014/53/ES. Visu ES atbilstības deklarācijas tekstu Jūs varat izlasīt: www.steinel.de

LV

10. Ražotāja garantija

Ražotāja garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Vācija. Kā pircējam Jums attiecībā pret pārdevēju ir spēkā likumā paredzētās garantijas tiesības. Mūsu garantijas saistības nesamazina un neierobežo šīs tiesības, ciktāl tādas pastāv Jūsu valstī. Mēs piešķiram 5 gadu garantiju nevainojamām Jūsu STEINEL profesionālā sensorikas produkta īpašībām un darbībai. Mēs garantējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas defektu. Mēs garantējam visu elektronisko būvdaļu un kabeļu ekspluatācijas drošumu, kā arī visu izmantoto materiālu un to virsmu nevainojamību.

Sūdzību iesniegšana:

Ja vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtiet to pilnā komplektācijā, apmaksājot pasta izdevumus, pievienojot ori̱gīnālo čeku, kā arī norādot pirkuma datumu un produkta apzīmējumu, Jūsu pārdevējam vai tieši mums: SIA Ambergs, Brīvības gatve 195-20, LV-1039, Rīga. Tādēl mēs iesakām rūpīgi saglabāt pirkuma čeku līdz garantijas laika beigām. STEINEL nenes atbildību par transporta bojājumiem un atpakal sūtīšanas riskiem.

Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā www.steinel-professional.de/garantie

Ja Jums ir garantijas gadījums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienestā: 00371 29460997.

11. Tehniskie dati

-Izmēri (∅ x D):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

- Barošanas spriegums: 220 - 240 V, 50/60 Hz

–Jaudas patērinš (P _on ):

RS PRO A10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

-Jaudas faktors:

-Krāsas temperatūra:

3.000 K (silti balta = WW)

4.000 K (neitrāli balta = NW)

-Krāsas attēlošanas indekss: R _a = 80

-Vidējs dzīves ilgums (L70B50 pie 25 °C): >60.000 h

-Krāsas konstistence SDCM:

Sākuma vērtība: 6

-Gaismas stipruma sadalijums:

-Uztveres lenkis: 360°

-Raidjauda apm.: 1 mW

-Sniedzamība: maks. ∅ 8 m

-Laika iestatīšana: 5 s - 60 min

-Krēslas sliekšna iestatīšana: 2 - 2000 liuksų

-Aizsardzības veids (IP): IP54

–Elektroizolācijas drošības klase: II

-Apkārtējā temperatūra: -20 °C līdz +40 °C

-Bluetooth frekvence: 2,4-2,48 GHz

-Bluetooth raidjauda: 5dBm / 3 mW

RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO A30 WW SC ir gaismas avots ar "D" energijas efektivitātes klasi

RS PRO A20 NW SC un RS PRO A30 NW SC ir gaismas avots ar "C" energijas efektivitātes klasi

12. Traucējumu novēršana

Ierīcei netiek pievadīta strāva.

-Drošinātājs nav ieslēgts vai ir bojāts.

• leslēdziet drošinātāju.
• Nomainiet bojāto drošinātāju.
  -Bojāts kabelis.

- Pārbaudiet kabeli ar sprieguma testeri.

-īssavienojums tīkla pievadvadā.

- Pārbaudiet pieslēgumus.

—lespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots

- leslēdziet tīkla slēdzi.

lerīce neieslēdzas.

-Krēslas sliekšņa iestatījums izvēlēts nepareizi.
- Iestatiet no jauna krēslas sliekšna iestatījumu.
-IZSL. tīkla slēdzis.

-Drošinātājs nav ieslēgts vai ir bojāts.

- leslēdziet drošinātāju.

- Nomainiet bojāto drošinātāju.

-Ātras kustības netiek uztvertas, lai mazinātu traucējumus, vai arī ir uzstādīts pārāk mazs vai nepareizs uztveres lauks

- Pārbaudiet un justējiet uztveršanas zonu.

-Gaismas avots ir bojāts.

- Gaismas avots nav nomaināms. Nomainiet visu ierīci.

lerīce neizslēdzas.

–Nepārtraukta kustība uztveršanas zonā.

• Pārbaudiet uztveres zonu.
• Pie vajadzības ierobežojiet vai izmainiet uztveres zonu.

LV

lerīce ieslēdzas nevajadzīgi.

–Zemapmetuma montāža, kas nav piemērota drošai kustības uztvverei.

- Izpildiet pareizi zemapmetuma montāžu.

-Bija kustība, taču novērotājs to neatpazina (kustība aiz siensa, neliela objekta kustība tiešā lampas tuvumā utt.).

- Pārbaudiet uztveres zonu.

- Pie vajadzības ierobežojiet vai izmainiet uztveres zonu.

LV
