RS PRO A20 SC - Lempa STEINEL - Nemokama naudojimo instrukcija

Produkto tipas	LED šviestuvas su judesio jutikliu (HF)
Prekės ženklas	Steinel
Modelis	RS PRO A20 SC
Matmenys (skersmuo x aukštis)	∅262 x 69 mm
Maitinimo įtampa	220-240 V, 50/60 Hz
Sąnaudos	12,4 W
Spalvos temperatūra	Šilta balta (WW) arba neutrali balta (NW) pagal variantą
Spalvų perteikimo indeksas (Ra)	80
Vidutinis tarnavimo laikas (L70B50 esant 25°C)	> 60 000 h
Apsaugos indeksas	IP54
Apsaugos klasė	II
Aplinkos temperatūros diapazonas	-20 °C iki +40 °C
Jutiklio tipas	HF/radaras 5,8 GHz
Maksimalus aptikimo atstumas	∅ 8 m
Aptikimo kampas	360°
Reguliuojamas uždelsimas	5 s iki 60 min
Įjungimo riba (apšvietimas)	2 iki 2000 lx
Žymėjimo funkcija	Taip, reguliuojamas šviesumas nuo 1 % iki 50 %
Pagrindinio apšvietimo funkcija	Taip, reguliuojamas šviesumas nuo 50 % iki 100 %
Ryšys	Bluetooth, konfigūravimas per STEINEL Connect programėlę
Grupės tinklo sujungimas	Taip, per radijo ryšį
Gamintojo garantija	5 metai
Priežiūra	Valyti sausai šiek tiek drėgna šluoste, be ploviklio
Šviesos šaltinio keitimas	Nepakeičiamas, reikia pakeisti visą šviestuvą
Paskirtis	Tik patalpose, įleidžiamas montavimas

Dažnai užduodami klausimai - RS PRO A20 SC STEINEL

Kaip sumontuoti RS PRO A20 SC šviestuvą?

Montavimą turi atlikti kvalifikuotas asmuo. Prieš bet kokią intervenciją išjunkite maitinimą. Išgręžkite ∅6 mm skyles, įdėkite kaiščius, tada prisukite šviestuvą. Prijunkite maitinimo kabelį (L, N) pagal schemą. Naudokite pateiktus IP54 dangtelius, kad užtikrintumėte apsaugos indeksą IP54. Priveržkite fiksavimo varžtą ir uždėkite apsauginį dangtelį.

Kaip sukonfigūruoti šviestuvą per programėlę?

Atsisiųskite STEINEL Connect programėlę iš programėlių parduotuvės. Įjunkite Bluetooth išmaniajame telefone. Atidarykite programėlę ir sekite instrukcijas, kad susietumėte šviestuvą. Tada galite nustatyti uždelsimą, atstumą, įjungimo ribą, žymėjimą ir kitus parametrus.

Ką daryti, jei šviestuvas neįsijungia?

Patikrinkite, ar maitinimo jungiklis yra ĮJUNGTA padėtyje. Patikrinkite saugiklį ir, jei reikia, pakeiskite. Įsitikinkite, kad kabelis nėra pažeistas. Patikrinkite įjungimo ribos nustatymą: dienos metu nustatykite dienos režimą (saulė). Jei problema išlieka, šviesos šaltinis gali būti sugedęs ir šviestuvą reikia pakeisti.

Kodėl šviestuvas įsijungia netinkamu metu?

Tai gali lemti judesiai aptikimo zonoje, kurių nepastebėjote (gyvūnai, objektai, judėjimas už sienos). Sumažinkite atstumą per programėlę arba pakeiskite montavimo kampą. Įsitikinkite, kad šviestuvas nėra sumontuotas šalia trukdžių šaltinio, pvz., WiFi maršrutizatoriaus (minimalus atstumas 3 m).

Ar galima šį šviestuvą naudoti lauke?

Ne, šis šviestuvas skirtas tik naudojimui patalpose. Jis skirtas įleidžiamam montavimui ir neturi būti veikiamas lietaus ar tiesioginės drėgmės. IP54 apsaugos indeksas apsaugo nuo vandens purslų, tačiau naudoti lauke gamintojas nerekomenduoja.

Kaip nustatyti aptikimo atstumą?

Atstumas reguliuojamas per STEINEL Connect programėlę. Galite nustatyti nuo 1 m iki 3,5 m (montuojant 2,8 m aukštyje). Norėdami tiksliai sureguliuoti, naudokite programėlės Teach-In funkciją. Maksimalus atstumas ant grindų yra ∅ 8 m.

Koks yra LED tarnavimo laikas?

Vidutinis tarnavimo laikas yra daugiau nei 60 000 valandų (L70B50 esant 25°C). Šviesos šaltinis nėra keičiamas; pasibaigus tarnavimo laikui, pakeiskite visą šviestuvą.

Ar galiu pats pakeisti šviesos šaltinį?

Ne, šviesos šaltinis yra integruotas ir nekeičiamas. Jei jis sugestų, reikia pakeisti visą šviestuvą. Atskirų dalių šiai daliai nėra.

Kaip valyti šviestuvą?

Valykite tik sausai šiek tiek drėgna šluoste, be ploviklio. Niekada nenaudokite vandens ar abrazyvinių priemonių, nes jos gali pažeisti įrenginį ir sukelti elektros smūgio pavojų.

Kokią garantiją suteikia Steinel?

Steinel suteikia 5 metų garantiją nuo pirkimo datos už medžiagų ar gamybos defektus. Ji apima nemokamą remontą arba pakeitimą. Šviesos šaltiniai neįtraukti. Išsaugokite pirkimo įrodymą ir susisiekite su savo pardavėju arba STEINEL France SAS.

NAUDOJIMO INSTRUKCIJA RS PRO A20 SC STEINEL

1. Apie šj dokumentą 607
2. Bendrieji saugos nurodymai 607
3. Prietaiso aprašymas 608
4. Elektros jungtis 614
5. Montavimas 616
6. Veikimas 624
7. Priežiūra ir techninė priežiūra 627
8. Šalinimas 628
9. Atitikties deklaracija 628
10. Gamintojo garantija 629
11. Techniniai duomenys 630
12. Trikčių šalinimas 632

1. Apie šj dokumentą

-Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.
-Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Įspėjimas apie pavojus!

Įspėjimas apie elektros pavojų!

Įspėjimas apie vandens keliamą pavojų!

2. Bendrieji saugos nurodymai

Pavojus dėl naudojimo instrukcijos nesilai-kymo!

Šioje instrukcijoje pateikta saugaus elgesio su prietaisu informacija. Didžiausias dėmesys kreipiamas į galimus pavojus. Nesilaikant nurodymų galimi mirtini arba sunkūs sužalojimai.

• Kruopščiai perskaitykite instrukcija.
• Laikykitės saugos nurodymų.
  • Laikykite pasiekiamoje vietoje.
  -Dirbant su elektros srove galimos pavojingos situacijos. Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti.
  -Darbus, susijusius su tinklo jtampa, gali atlikti tik kvalifikuoti darbuotojai.
  -Būtina laikytis šalyje galiojančių įrengimo instrukcijų ir prijungimo reikalavimų (pvz., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
  -Naudokite tik originalias atsargines dalis.

LT

–Išorinio, lankstaus šio šviestuvo kabelio arba laido pak-eisti negalima.
–Pažeidus kabeli, šviestuvas turi būti išardytas.
-Kabelis 60227 IEC52; 2x0,75 mm2.

3. Prietaiso aprašymas

Naudojimas pagal paskirtį - RS PRO A10 / A20 /A30 SC

–Sensorinis LED šviestuvas su aktyviu judesio sensoriumi.
-Potinkinis montavimas.
-Skirta naudoti tik patalpose.

RS PRO A10 / A20 / A30 SC veikimo principas

-Aukšto dažnio ir radaro judesio sensorius skleidžia aukšto dažnio elektromagnetines bangas (5,8 GHz) ir fiksuoja objektų atspindėtą aidą.
-Dėl judesių pakitęs kūnų aidas konvertuojamas elektroni- niu būdu ir automatiškai jjungia šviestuvą.
–Judesys fiksuojamas ir per plonas sienas, duris ir stiklus.
-Imanoma fiksuoti net mažiausius judesius.
-Be klaidingų įsijungimų dėl šilumos šaltinių ir temperatūros svyravimų.
-Sensoriaus jautrumo zona tiksliai nustatoma naudojantis jautrumo zonos ilgio nustatymo funkcijomis per interneto sąsają arba programėlėje.

Pastaba:

HF sensoriaus aukšto dažnio galia atitinka maždaug 1 mW, tai sudaro tik 1000-ają dalį mobiliojo telefono arba mikrobangų krosnelės siuntimo galios.

LT

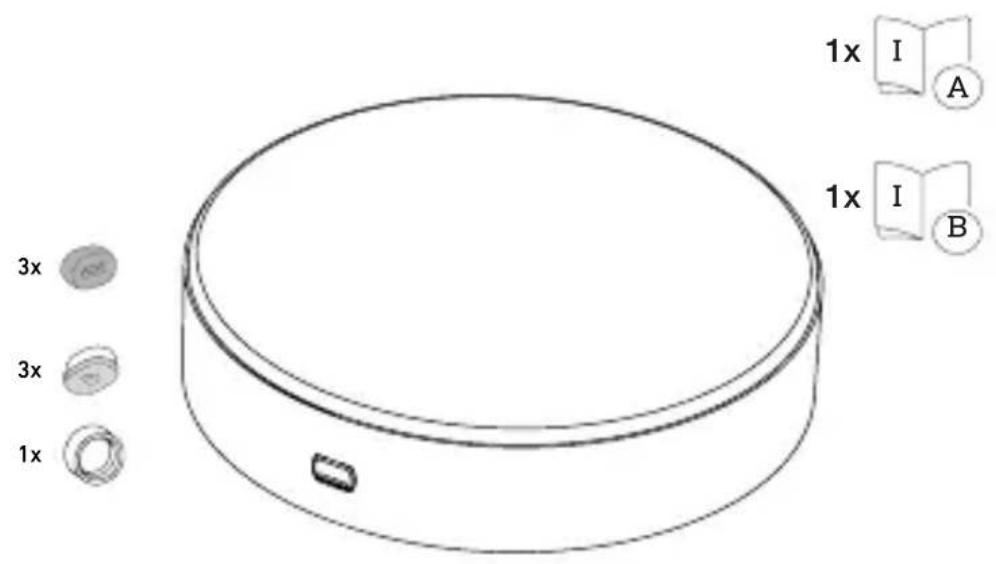

Tiekiamas komplektas

3.1

-1 LED diodas
-1 saugos duomenų lapas (A)
-1 greitojo paleidimo vadovas (B)
-3 distantsihoidikut
-3 IP54-Tihenduskork
-1 Apsauginio varžto dangtelis

LT

Gaminio matmenys

Šviesos pasiskirstymo kreivė

3.4

LT

4. Elektros jungtis

Sujungimo schema

4.1

L = fazė (dažniausiai juodas arba rudas laidas)

N = nulinis laidas (dažniausiai mėlynas)

Šviestuvą taip pat galima prijungti prie tinklo po tinklo jungikliu, jei užtikrinama, kad tinklo jungiklis būtų nuolat jjungtas.

Šio šviestuvo lemputės pakeisti negalima. Jei reikia pak- eisti lemputę (pvz., pasibaigus jos tarnavimo laikui), reikia keisti visą šviestuvą.

LT

5. Montavimas

Elektros srovė kelia pavojų!

Prisilietus prie dalių, kuriomis teka srovė, galima patirti elektros smūgį, nudegimus arba žūti.

• Išjunkite srove ir nutraukite elektros energijos tiekimą.
• Jtampos indikatoriumi patikrinkite, ar nėra jtampos.
• Isitikinkite, kad elektros energijos tiekimas nutrauktas.

Turtinių nuostolių pavojus!

Jungiamųjų laidų sukeitimas gali sukelti trumpąjį jungimą.

• Identifikuokite jungiamuosius laidus.
  • Tinkamai prijunkite jungiamuosius laidus.

Pasiruošimas montavimui

• Patikrinkite visas dalis, ar nėra pažeidimų. Esant pažeidimams gaminio nenaudokite.
  • Pasirinkite montavimo vietą.
  -Atsižvelkite j jautrumo zonos ilgj.
  -Atsižvelkite j judėjimo aptikimą.
  -Be vibracijos.
  -Be kliūčių jautrumo zonoje.
  -Ne potencialiai sprogioje zonoje.
  -Ne ant lengvai užsidegančių paviršių.
  -Nežiūrėkite j šviesos šaltinį iš nedidelio atstumo (< 30 cm).
  -Statykite bent 50 cm atstumu iki kitų LED šviestuvų.
  -Neuždenkite šviestuvo izoliacine medžiaga!

LT

Judesio aptikimas i šoną nuo ėjimo kryptimi

5.2

LT

Judesio aptikimas éjimo kryptimi

5.3

LT

Montavimo eiga

5.4

• Patikrinkite, ar atjungtas jtampos tiekimas.
• Nuimkite apsauginio varžto dangtelj.
• Atlaisvinkite varžtą. Paspauskite tvirtinimo mygtuką

5.5

- Pasižymėkite gręžtinių skylių vietas.

LT

5.6

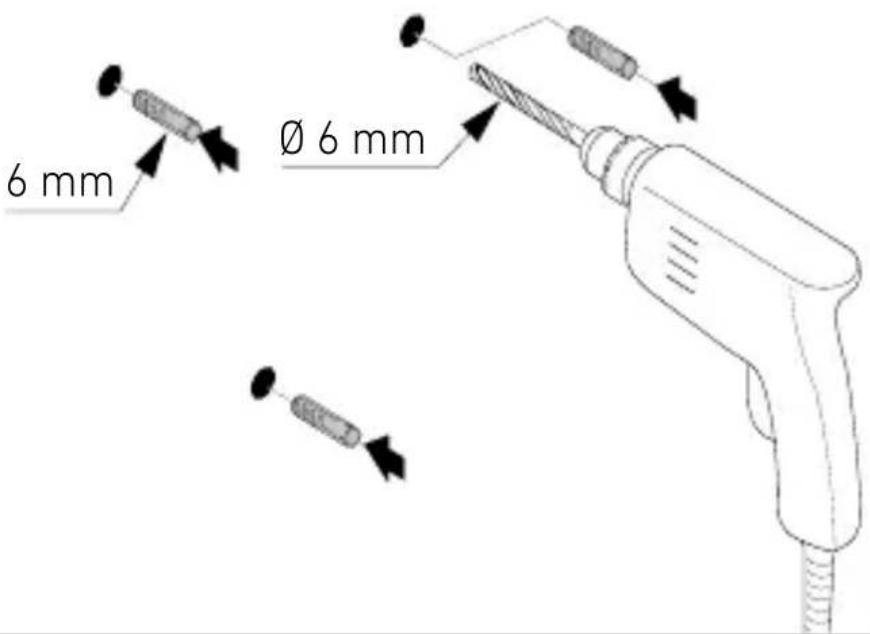

- Išgręžkite skyles (∅ 6 mm) ir jkiškite kaiščius.

5.7

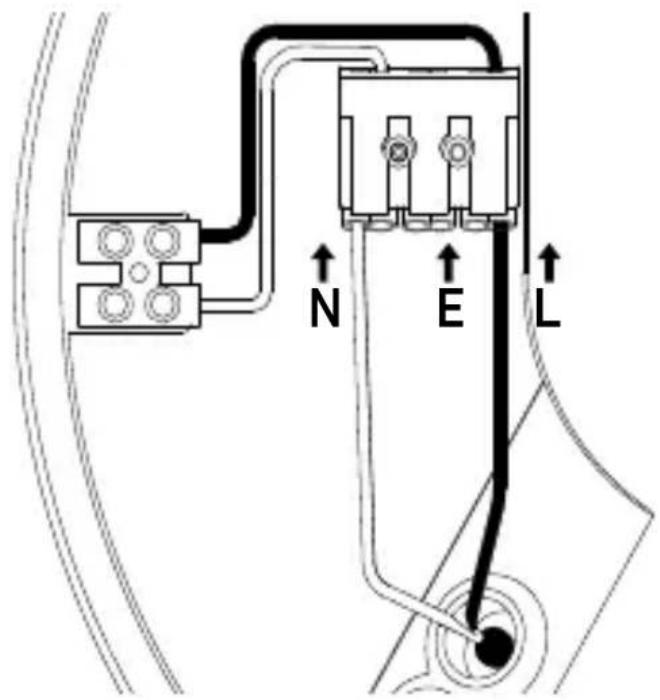

• LED šviestuvo priveržimas esant potinkiniam jvadui
- Naudokite sandarinimo kaiščius. Tai būtina, kad būtų užtikrinta IP54 apsaugos klasė.
- Jsitikinkite, kad jungiamasis kabelis turi dvigubą izoliaciją ir kad izoliacija néra pažeista.

LT

5.8

• LED šviestuvo priveržimas esant virštinkiniam jvadui
- Naudokite sandarinimo kaiščius. Tai būtina, kad būtų užtikrinta IP54 apsaugos klasė.
- Įsitikinkite, kad jungiamasis kabelis turi dvigubą izoliaciją ir kad izoliacija nėra pažeista.

5.9

- Prijunkite maitinimo linija pagal elektros schemą.

→ „4. Elektros jungtis“

LT

5.10

• Sumontuokite šviestuvą korpuse
• Spauskite, kol išgirsite spragtelėjimą.

5.11

• Užveržkite fiksavimo varžtą.
• Uždenkite apsauginj varžtą apsauginio varžto dangteliu.

LT

5.12

• Ijunkite elektros energijos tiekimą.
• Atlikite nustatymus naudodamiesi programèle.
  → «6. Veikimas"

LT

6. Veikimas

Funkcijos nustatomos naudojantis nuotolinio valdymo programėlė „Steinel Connect App“.

Norint konfigūruoti šviestuvą naudojantis išmaniuoju telefonu arba planšetiniu kompiuteriu iš „AppStore“ reikia atsisiųsti STEINEL išmaniąją nuotolinio valdymo programėlę „Connect Reikalingas išmanusis telefonas arba planšetė su „Bluetooth“ funkcija.

Android

Funkcijos, nustatomos naudojantis programèle „Steinel Connect App“:

-švietimo trukmės nustatymas;
-jautrumo zonos nustatymas;
—prieblandos lygio nustatymas;
-bazinis apšvietimas;
-reguliuojamas pagrindinio / bazinio apšvietimo lygis;
-išplėstinis jautrumo zonos ilgio nustatymas;
-grupès sujungimas;
-prieblandos nustatymas naudojantis jsisavinimo režimu.

Pastaba:

Kad būtų išvengta gedimų, iki WLAN maršrutizatoriaus ir prieigos taškų turi būti ne mažesnis kaip 3 m atstumas.

Gamykliniai nustatymai (pristatymo būsena)

Pagrindinio apšvietimo trukmės nustatymas: 10 sek.

Bazinio apšvietimo trukmės nustatymas: 1 min.

Prieblandos lygio nustatymas: 2.000 liuksų

Bazinio apšvietimo reguliavimo lygis: 50 %

LT

Jungimas / elektros energijos pertrūkis

Atjungus tinklo įtampą, LED šviestuvo nustatymai ir esama veikimo būsena išsaugomi. Vėl jjungus tinklo įtampą, jie vėl atkuriami.

Veikimo nuotolio reguliavimas (jautrumas)

Jautrumo zonos ilgis – tai maždaug apskritimo formos projekcija ant žemės, kuri susiformuoja kaip jautrumo zona, kai šviestuvo montavimo vieta yra 2,8 m aukštyje.

• Nustatymas ties „maximal“ = maks. jautrumo zonos ilgis (3,5 m)
• Nustatymas ties „minimal“ = min. jautrumo zonos ilgis (1 m)

Švietimo trukmės nustatymas

Trukmę (išjungimo vėlinimą) galima nustatyti tolygiai nuo maždaug 5 sekundžių iki maks. 60 minučių. Kiekvieną kartą užfiksavus judėjimą iš naujo jjungiama šviesa.

Pastaba

Kiekvieną kartą išjungus prietaisą, maždaug 1 sekundę negalima aptikti naujo judesio. Vėliau prietaisas gali vėl jjungti šviesą užfiksavus judėjimą. Norint reguliuoti jautru-mo zoną ir patikrinti funkcijas rekomenduojama pasirinkti trumpiausią laiką.

Prieblandos lygio nustatymas

Reagavimo ryškumas (prieblanda) nustatomas tolygiai maždaug nuo 2 iki 2000 liuksų.

= dienos šviesos režimas (nepriklauso nuo apšvietimo)
= prieblandos režimas (maždaug 2 liuksai)

Nustatant jautrumo zoną ir atliekant funkcijų patikrinimą dienos metu nustatymo reguliatorius turi būti nustatytas ties ❄️.

Bazinis apšvietimas

Bazinio apšvietimo ryškumas gali būti nustatytas tarp 1 % ir 50 %. Bazinio apšvietimo trukmė gali būti nustatyta tarp 10 ir 30 minučių arba visai nakčiai.

Pagrindinis apšvietimas

Pagrindinio apšvietimo ryškumas gali būti nustatytas tarp 50 % ir 100 %.

Grupavimas

Prietaisą galima naudoti kaip atskirą šviestuvą arba radijo ryšiu sujungti kelis šviestuvus i grupes. Visi grupei priskirti šviestuvai veikia pagal grupės parametrus, nustatytus programoje „Steinel Connect“. Kiekvieno grupės įrenginio jautrumo zonos ilgį galima nustatyti individualiai.

Užtamsinimo laikas

ljungimo ir išjungimo metu galima nustatyti užtamsinimo kreivę (1–3 s).

Kaimynų funkcija

Naudojantis programèle „Steinel Connect App“ galima suaktyvinti ir (arba) išaktyvinti kaimynų funkciją. Tuo metu priskiriamos aktyvių šviestuvų grupių kaimynų grupės. Grupė reaguoja į priskirtos kaimynų grupės signalus ir pagal nustatymus persijungia, atitinkamai, į pagrindinį arba bazinį apšvietimą.

LT

7. Priežiūra ir techninė priežiūra

Prietaisui techninė priežiūra nereikalinga.

Elektros srovė kelia pavojų!

Ant dalių, kuriomis teka srovė, patekus vandens galima patirti elektros smūgį, nudegimus arba žūti.

- Prietaisą valykite tik sausos būklės.

Turtinių nuostolių pavojus!

Naudodami netinkamą valymo priemonę galite sugadinti prietaisą.

- Prietaisą valykite šiek tiek sudrėkintu skudurėliu be valymo priemonių.

Svarbu: valdymo prietaisas nekeičiamas..

LT

8. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

9. Atitikties deklaracija

„STEINEL GmbH“ pareiškia, kad radijo ryšio įtaisai RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC ir RS PRO A 30 WW/NW SC atitinka Direktyvą 2014/53/ES.

Visa ES atitikties deklaracijos tekstą rasite šiuo adresu internete: www.steinel.de

LT

10. Gamintojo garantija

Gamintojo garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Vokietija.

Kaip pirkėjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jūsų šalyje, mūsų garantija jų negali sumažinti arba apriboti. Suteikiame jums 5 metų garantiją užtikrindami puikias savybes ir sklandų „STEINEL-Professional“ sensorinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukcinių defektų. Garantuo-jame sklandų visų elektroninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumų.

Galiojimas:

Jeigu norite pareikšti pretenziją dėl gaminio, atsiųskite jį visą, apmokėję gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pava- dinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už riziką grążinant Informacijos kaip pasinaudoti garantine teise rasite mūsų svetainėje [e-mail].

Garantinio jvykio atveju arba jeigu turite klausimų, susijusių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37- 408030) arba tiesiogiai gamintojui jo aptarnavimo skyriaus budinčiąja linija 8-37-408030.

LT

11. Techniniai duomenys

-Matmenys (∅ x D):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

-Tinklo jungtis: 220 - 240 V, 50/60 Hz

-Galios suvartojimas ( P_on ):

RS PRO A10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

-Galios koeficientas:

-Budėjimo režimas (tinklas) (P_net) /

Budėjimo režimas (sensorius) ( P_sb ):

-Spalvinė temperatūra:

3.000 K (šiltai balta spalva = WW)

4.000 K (neutrali balta = NW)

-Spalvos atkūrimo indeksas: R

a = 80

–Vidutinė vardinė naudojimo trukmė

(L70B50 esant temperatuuril 25 °C): >60.000 h

-Spalvų nuoseklumas SDCM:

Pradinė reikšmė: 6

-Šviesos intensyvumo pasiskirstymas:

—Apimties kampas: 360°

-Siuntimo galia maždaug: 1 mW

-Prieblandos lygio nustatymas: 2 - 2000 liuksų

-Apsaugos tipas (IP): IP54

-Apsaugos klasė: II

-Aplinkos temperatūra nuo: -20 °C iki +40 °C

—„Bluetooth“ dažnis: 2,4-2,48 GHz

-„Bluetooth“ siuntimo galia: 5dBm / 3 mW

RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO A30 WW SC yra „D“ energijos vartojimo efektyvumo klasės šviesos šaltinis.

RS PRO A20 NW SC ir RS PRO A30 NW SC yra „C“ energijos vartojimo efektyvumo klasės šviesos šaltinis.

LT

12. Trikčių šalinimas

Prietaise néra jtampos.

-Saugiklis nejjungtas arba sugedęs.

• ljunkite saugiklj.
• Pakeiskite sugedusj saugiklj.

-Nutrūko laidas.

- Įtampos indikatoriumi patikrinkite linija.

–Tinklo jvade jvyko trumpasis jungimas.

- Patikrinkite jungtis.

–lšsijungė tinklo jungiklis (jei yra)

- ljunkite tinklo jungiklj.

Prietaisas nejsijungia.

—Neteisingai nustatytas prieblandos lygis.

- Iš naujo nustatykite prieblandos lygio nustatymą.

–Tinklo jungiklis išjungtas.

• Nustatykite tinklo jungiklj.

-Saugiklis nejjungtas arba sugedęs.

- ljunkite saugiklj.

- Pakeiskite sugedusj saugiklj.

-Greiti judesiai slopinami siekiant sumažinti trukdžius arba jautrumo zona yra per maža arba nustatyta netinkamai.

- Patikrinkite jautrumo zoną ir sureguliuokite.

-Lemputè sugedo.

- Lemputė nekeičiama. Pakeiskite visą prietaisą.

Prietaisas neišsijungia.

–Nuolatinis judėjimas aptikimo zonoje.

• Patikrinkite veikimo zonos nustatymus.
• Esant poreikiui, apribokite arba pakeiskite jautrumo zoną.

Prietaisas jsijungia nepageidaujamu laiku.

-Potinkinis montavimas tokiu būdu, kuris netinka patikimam judesio aptikimui.

- Teisingai atlikite potinkinį montavimą.

–Judesys buvo, tačiau stebėtojas jo nepažino (judesys už sienos, judėjo mažas objektas arti lempos ir t. t.).

- Patikrinkite veikimo zonos nustatymus.

- Esant poreikiui, apribokite arba pakeiskite jautrumo zoną.

LT

LV

Saturs

Prietaisas jsijungia nepageidaujamu laiku.
