BRUGSANVISNING RS PRO A20 SC STEINEL

→ „4. Elektrisk anslutning“

5.10

click

-Efterlystid: 5 sek - 60 min

1. Om dette dokument 238
2. Generelle sikkerhedsanvisninger 238
3. Beskrivelse af enheden 239
4. Elektrisk tilslutning 245
5. Montering 247
6. Funktion 255
7. Vedligeholdelse og pleje 258
8. Bortskaffelse 259
9. Overensstemmelseserklæring 259
10. Producentgaranti 260
11. Tekniske data 261
12. Afhjælpning af fejl 263

1. Om dette dokument

–Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.
-Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer!

Advarsel mod farer på grund af strøm!

Advarsel mod fare på grund af vand!

DK

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke følges!

Denne vejledning indeholder vigtige informationer om sikker håndtering af enheden. Der gøres specifikt opmærksom på mulige farer. Manglende overholdelse kan medføre døden eller alvorlige kvæstelser.

• Læs vejledningen omhyggeligt.
• Følg sikkerhedsanvisningerne.
- Opbevar vejledningen, så der er adgang til den.
—Håndtering af elektrisk strøm kan medføre farlige situationer. Berøring af strømførende dele kan give elektrisk stød, forbrændinger og medføre dødsfald.
-Arbejde på netspænding må kun udføres af kvalificeret fagpersonale.
-Overhold det pågældende lands installationsforskrifter og
-tilslutningsregler (f. eks. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
-Brug kun originale reservedele.

—Den udvendige, fleksible ledning eller kordel til denne lampe kan ikke udskiftes.

—Hvis kablet bliver beskadiget, skal lampen destrueres.

-Kabel 60227 IEC52; 2x0,75 mm2.

3. Beskrivelse af enheden

Korrekt anvendelse - RS PRO A10 / A20 /A30 SC

–Sensor-LED-lampe med aktiv bevægelsessensor.

-Skjult ledningsføring.

-HF-/radar-bevægelsessensoren udstråler højfrekvente elektromagnetiske bølger (5,8 GHz) og registrerer det ekko, der reflekteres af forskellige genstande.

-Det ændrede ekko fra objekter, der bevæger sig, omdannes elektronisk og tænder automatisk lampen.

–Det er også muligt at registrere bevægelser gennem tynde vægge, døre og glasruder.

-Selv de mindste bevægelser kan registreres.

–Der sker ingen fejltændinger på grund af varmekilder eller temperaturudsving.

-Sensorens overvågningsområde kan indgrænses nøjagtigt ved hjælp af rækkeviddeindstillingen via webinterface og app.

Bemærk:

HF-sensorens højfrekvenseffekt er ca. 1 mW – det er kun en tusindedel af sendeeffekten fra en mobiltelefon eller en mikrobølgeovn.

Leveringsomfang

3.1

3x 3x 1x 1x I A 1x I B

DK

-1 LED-lampe
-1 sikkerhedsdatablad (A)
-1 Quick-Start-guide (B)
-3 afstandsholdere
-3 IP54-lukkepropper
-1 Dæksel til sikkerhedsbolt

Produktmål

Oversigt over enheder

3.3

A B C D

DK

A Luster terminal
B Stikdåse
C Hus af aluminium
D lampe

Lysfordelingskurve

3.4

DK

4. Elektrisk tilslutning

Ledningsdiagram

4.1

L N L N

I O

Netledningen består af en ledning med 2 ledere:

E = Forlængerforbindelse til jordingskabel

Lampen kan også tilsluttes til elnettet efter en netafbryder, hvis det er sikret, at netafbryderen altid er tændt.

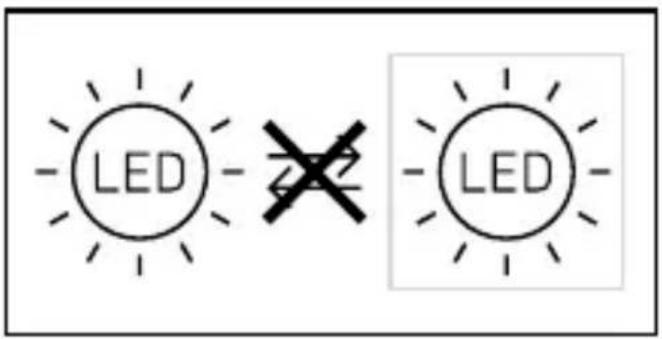

Denne lampes lyskilde kan ikke udskiftes. Hvis lyskilden skal udskiftes (f.eks. när den ikke fungerer længere), skal hele lampen udskiftes.

Berøring af strømførende dele kan give elektrisk stød, forbrændinger eller medføre dødsfald

• Slå strømmen fra, og afbryd spændingstilførslen.
• Kontrollér med en spændingstester, om spændingen er afbrudt.
• Sørg for, at spændingstilførslen forbliver afbrudt.

Fare for materielle skader!

Ombytning af tilslutningsledningerne kan medføre kortslutning.

• Identificer tilslutningsledningerne.
- Forbind tilslutningsledningerne korrekt.

Forberedelse af montering

- Kontrollér alle komponenter for beskadigelser. Er produktet beskadiget, må det ikke tages i brug.

• Vælg et egnet monteringssted.
-Tag hensyn til rækkevidden
-Tag hensyn til bevægelsesregistreringen
-Vibrationsfrit.
-Overvägningsområde uden forhindringer.
–Ikke i eksplosionsfarlige områder.
–Ikke på let brændbare overflader.
-Se ikke ind i lyskilden fra kort afstand (< 30 cm).
-Placeres mindst 50 cm fra andre LED-lamper.
-Tildæk ikke lampen med isoleringsmateriale!

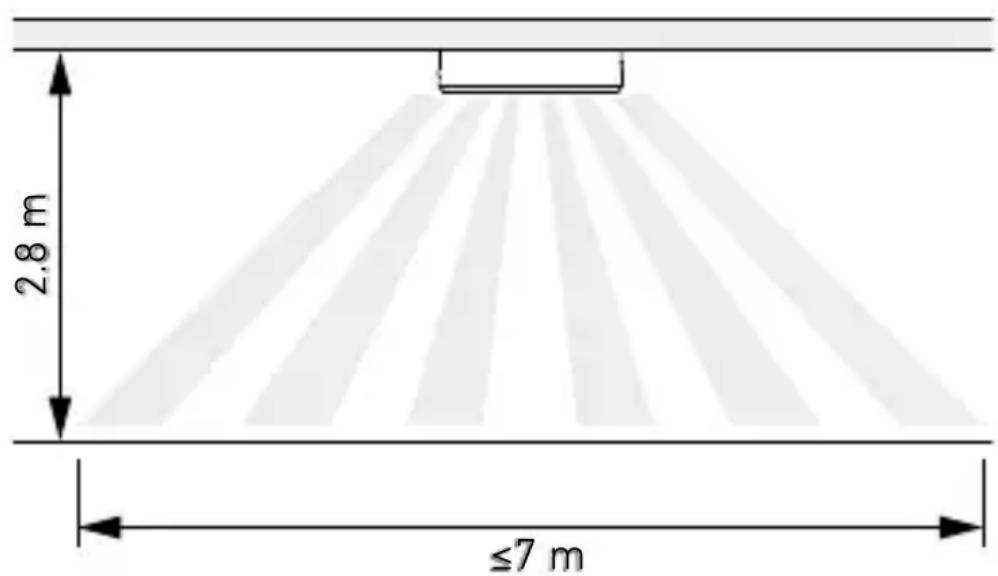

Rækkevidde

5.1

2.8 m ≤7 m

DK

Bevægelsesovervågning på tværs af gangretningen

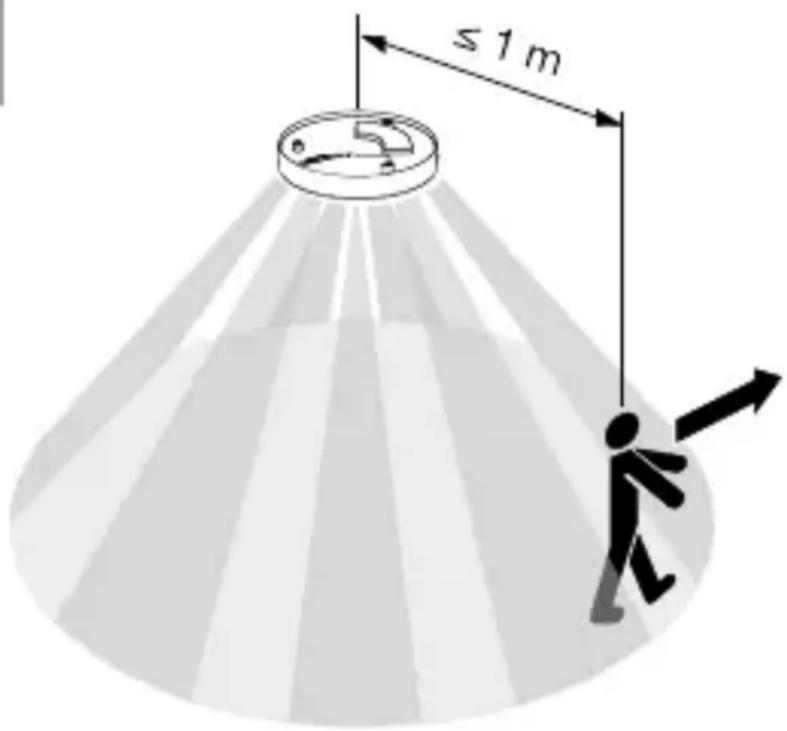

5.2

≤1 m

Bevægelsesovervågning i gangretningen

5.3

≤ 4 m

DK

Montageordning

5.4

• Kontrollér, at spændingstilførslen er afbrudt.
  • Fjern sikkerhedsboltens kappe.
• Løsn sikringsskruen Tryk på fastgørelsesknappen.

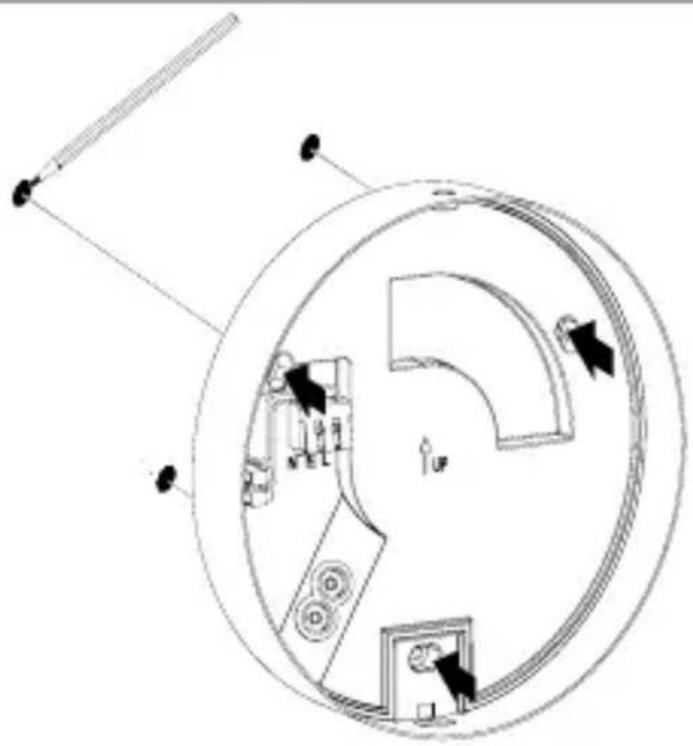

5.5

- Bor huller (∅ 6 mm), og sæt rawlplugs i.

5.7

IP 54

• Skru LED-lampen således fast ved skjult tilførselsledning.
• Brug lukkepropper. Dette er påkrævet for kapslingsklasse IP54.
• Sørg for, at tilslutningskablet er dobbeltisoleret, og at isoleringen ikke er beskadiget.

5.8

• Skru LED-lampen således fast ved synlig tilførselsledning.
• Brug lukkepropper. Dette er påkrævet for kapslingsklasse IP54.
• Sørg for, at tilslutningskablet er dobbeltisoleret, og at isoleringen ikke er beskadiget.

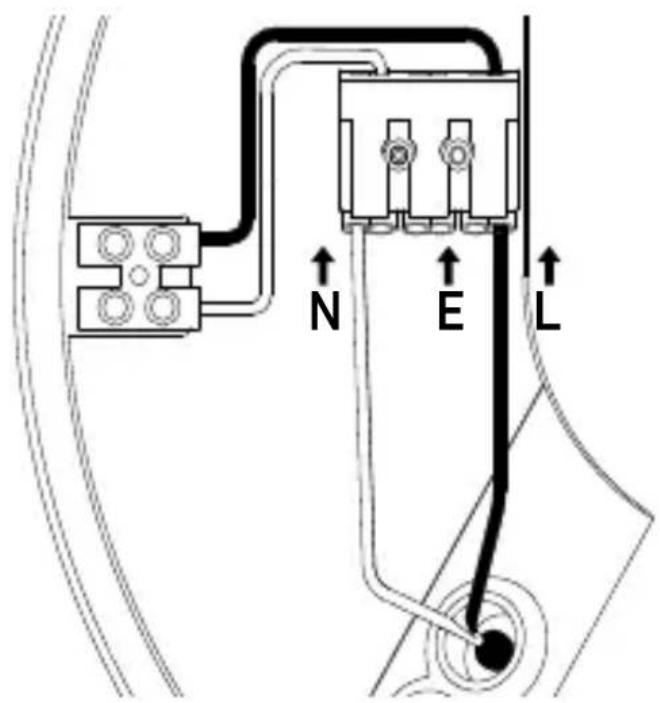

5.9

N E L

• Monter lampen i huset.
• Tryk, indtil du hører et klik.

5.11

• Skru sikringsskruen fast.
• Tildæk sikkerhedsbolten med kappen til sikkerhedsbolten.

5.12

• Slå strømforsyningen til.
• Foretag indstillinger ved hjælp af appen.
  → «6. Funktion"

6. Funktion

Funktionerne indstilles ved hjælp af Steinel Connect-appen.

Steinel Connect App

For at konfigurere lampen med smartphone eller tablet skal du downloade STEINEL Connect-appen fra din AppStore. Du skal bruge en smartphone eller tablet med Bluetooth.

Android

Funktioner, som kan indstilles ved hjælp af Steinel

Connect-appen, er:

-Tidsindstilling.
-Rækkeviddeindstilling.
-Skumringsindstilling.
-Grundlysfunktion.
-Indstilleligt hovedlys- / grundlysniveau.
–Udvidet rækkeviddeindstilling.
-Gruppenetværk.
-Skumringsindstilling ved hjælp af Teach-In.

Bemærk:

Der skal være en minimumsafstand på 3 m til WLAN-routeren og de forskellige Access Points for at undgå fejlfunktioner.

Standardindstillinger (tilstand ved levering)

Rækkevidde: maks.

Tidsindstilling for hovedlys: 10 s

Tidsindstilling for grundlys: 1 min

Skumringsindstilling: 2.000 lux

Grundlys, dæmpningsniveau: 50 %

Start-Up/spændingsafbrydelse

Ved afbrydelse af netspændingen gemmes indstillingerne samt LEDlampens aktuelle driftstilstand. Når netspændingen er tilsluttet igen, gendannes indstillingerne og driftstilstanden.

Rækkeviddeindstilling (følsomhed)

Med begrebet rækkevidde menes den kredsformede diameter på jorden, som ved montering af lampen i 2,8 m højde giver overvågningsområdet.

- Indstilling på maksimal = maks. rækkevidde (3,5 m)

- Indstilling på minimal = min. rækkevidde (1 m)

Tidsindstilling

Tiden (slukningsforsinkelse) kan indstilles trinløst fra ca. 5 sekunder til maks. 60 minutter. Enhver registreret bevægelse tænder lampen igen.

Bemærk:

Hver gang enheden slukkes, er en ny bevægelsesregistrering spærret i ca. 1 sekund. Derefter kan enheden tændes igen ved bevægelse. Ved justering af overvågningsområdet og ved funktionstesten anbefales det at indstille den korteste tid.

Skumringsindstilling

Aktiveringslysstyrken (skumring) kan indstilles trinløst fra ca. 2 til 2000 lux.

= dagstilstand (uafhængigt af lysstyrke)

= skumringsindstilling (ca. 2 lux)

Ved indstilling af overvågningsområdet og funktionstest i dagslys skal indstillingsknappen stå på ⚙️.

Grundlys

Grundlysets lysstyrke kan indstilles mellem 1 % og 50 %. Grundlysets varighed kan indstilles trinløst mellem 10 minutter og 30 minutter eller hele natten.

Normalljus

Hovedlysets lysstyrke kan indstilles mellem 50 % og 100 %.

Gruppering

Du har mulighed for at bruge enheden som separat lampe eller sammenkoble flere lamper i grupper via trådløs kommunikation. Alle lamper, som er tilknyttet en gruppe, fungerer efter de gruppeparametre, der er indstillet i Steinel Connect-appen. Rækkevidden kan indstilles individuelt for alle gruppedeltagere.

Fade Time

Med Fade Time kan dæmpningskurven indstilles ved tænding og slukning (1s - 3s).

Nabofunktion

Nabofunktionen kan aktiveres og deaktiveres via Steinel Connect-appen. Her tilknyttes nabogrupperne til den aktive lampegruppe. Gruppen reagerer på tændingssignaler fra den tilknyttede nabogruppe og skifter afhængigt af indstillingerne til hovedlys eller grundlys.

7. Vedligeholdelse og pleje

Enheden er vedligeholdelsesfri.

Hvis vand kommer i kontakt med strømførende dele, kan det medføre elektrisk stød, forbrændinger eller død.

- Rengør kun enheden, hvis den er tør.

Fare for materielle skader!

Produktet kan blive beskadiget pga. forkerte rengøringsmidler.

- Rengør enheden med en let fugtig klud uden rengøringsmiddel.

Vigtigt: Transformeren kan ikke udskiftes..

230V LED

8. Bortskaffelse

Smid ikke elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater og direktivets implementering i national lovgivning skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

9. Overensstemmelseserklæring

Hermed erklærer STEINEL GmbH, at det trådløse anlæg af typen RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC og RS PRO A 30 WW/NW SC er i overensstemmelse med direktivet 2014/53/EU. Du kan læse EU-overensstemmelseserklæringens komplette tekst under følgende internet-adresse: www.steinel.de

10. Producentgaranti

Producentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland. Som køber har du de lovbestemte rettigheder over for sælger. Såfremt disse rettigheder eksisterer i dit land, hverken afkortes eller begrænses de af vores garantierklæring. Vi giver 5 års garanti for fejlfri og korrekt funktion på dit STEINEL-Professional-sensor teknologi-produkt. Vi garanterer, at dette produkt ikke har materiale-, produktions- eller konstruktionsfejl. Vi giver garanti for alle elektroniske komponenters og kablers funktionsevne og for, at alle anvendte materialer og disses overflader ikke har mangler.

Fremsættelse af krav:

Hvis du vil fremsætte en reklamation over dit produkt, bedes du sende produktet komplet og fragtfrit med den originale købsdokumentation, som skal indeholde købsdato og produktbetegnelse, til din forhandler Wexøe A/S, Installation Division, Lejrvej 31, DK-3500 Værløse. Vi anbefaler, at du opbevarer din købsdokumentation sikkert, indtil garantiperioden er udløbet. Roliba A/S hæfter ikke for transportomkostninger og risici under returneringen af produktet.

Du finder informationer om gennemførelse af et garanti- krav på vores hjemmeside www.wexoe.dk Hvis du har et garantitilfælde eller et spørgsmål til dit produkt, kan du altid ringe på tlf. ([phone].

11. Tekniske data

-Mål (∅ x D):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

-Nettilslutning: 220 - 240 V, 50/60 Hz

-Standby netværk (P _net ) /

Standby netværk ( P_sb ):

-Gennemsnitlig beregnet levetid

L70B50 ved 25°C: >60.000 h

—Farvekonsistens SDCM:

Startværdi: 6

-Lysstyrkefordeling:

-Rækkevidde: Maks. ∅ 8 m

-Tidsindstilling: 5 s - 60 min

-Skumringsindstilling: 2 - 2000 Lux

-Beskyttelsesklasse:

-0mgivelsestemperatur: -20 til +40 °C

-Bluetooth-frekvens: 2,4-2,48 GHz

-Bluetooth-sendeeffekt: 5dBm / 3 mW

RS PRO A20 NW SC og RS PRO A30 NW SC indeholder en lyskilde i energieffektivitetsklasse "C".

12. Afhjælpning af fejl

Enhed uden spænding.

–Sikring ikke slået til eller defekt.

• Slå sikringen til.
• Udskift den defekte sikring.

-Ledning afbrudt.

- Kontrollér ledningen med en spændingstester.

- Kontrollér tilslutningerne.

-En eventuel netafbryder er slået fra

- Slå netafbryderen til.

Enheden tænder ikke.

—Der er valgt en forkert skumringsindstilling.

- Indstil skumringsindstillingen igen.

-Netafbryder SLUKKET.

- Indstil netafbryderen.

–Sikring ikke slået til eller defekt.

- Slå sikringen til.

- Udskift den defekte sikring.

-Hurtige bevægelser undertrykkes for at minimere fejl, eller der er indstillet et for lille eller ukorrekt overvågningsområde.

- Kontrollér og juster overvågningsområdet.

-Lyskilde defekt.

- Lyskilden kan ikke udskiftes. Udskift enheden komplet.

Enheden slukker ikke.

-Konstant bevægelse i overvågningsområdet.

• Kontrollér området.
• Begræns eller ændr overvågningsområdet om nødvendigt.

Enheden tænder uønsket.

-Skjult montering på en måde, der ikke er egnet til pålide-lig bevægelsesovervågning.

- Udfør den skjulte montering korrekt.

—Der var en bevægelse, som dog ikke blev set af iagttage-ren (bevægelse bag væg, et lille objekt har bevæget sig umiddelbart i nærheden af lampen osv.).

- Kontrollér området.

- Begræns eller ændr overvågningsområdet om nødvendigt..

FI

Sisällysluettelo

1. Om dette dokumentet

—Den utvendige, fleksible lampeledningen eller -snoren kan ikke skiftes ut.
–Dersom ledningen skades, må lampen ødelegges.
-Ledning 60227 IEC52; 2 x 0,75 mm2.

Lyselementet i denne lampen kan ikke skiftes ut. Dersom lyselementet må skiftes ut (f.eks. mot slutten av levetiden), må hele lampen skiftes ut.

LED LED

NO

5. Montering

• Identifiser tilkoblingsledningene.
• Koble tilkoblingsledningene korrekt til.

Forberede montering

• Kontroller alle komponenter for skader. Ikke ta produktet i bruk dersom det er skadet.
  • Velg et egnet monteringssted.

-Ta hensyn til rekkevidden.

-Ta hensyn til bevegelsesregistreringen.

-Vibrasjonsfritt.

–Dekningsområdet er fritt for hindre.

–Ikke i eksplosive omgivelser.

–Ikke på lett antennelige overflater.

–Ikke se inn i lyskilden på kort avstand (< 30 cm).

• Monter lampen i hus
- Trykk til du hører en klikkelyd.

5.11

Tidsinnstilling hovedlys: 10 sek.

Tidsinnstilling grunnlys: 1 min.

Skumringsinnstilling: 2 000 lux

–Sikringen ikke innkoblet eller defekt.

• Koble inn sikringen.
• Skift ut defekt sikring.

-Brudd på ledningen.

- Kontroller ledningen med spenningstester.

–Ikke korrekt valgt skumringsinnstilling.

- Still inn skumringsinnstillingen på nytt.

—Ledningsbryter er AV.

• Still inn ledningsbryteren.

–Sikringen ikke innkoblet eller defekt.

- Koble inn sikringen.

- Skift ut defekt sikring.

-Raske bevegelser undertrykkes for feilminimering, eller det er stilt inn et for lite eller ikke korrekt dekningsom-råde

- Kontroller og juster dekningsområdet.

-Lyskilden er defekt.

- Lyskilden kan ikke skiftes ut. Skift ut hele enheten.

Enheten kobles ikke ut.

-Permanente bevegelser i dekningsområdet.

- Kontroller området.

- Utfør skjult montering korrekt.
