| Termék típusa | HF mozgásérzékelős LED-lámpatest |
| Márka | Steinel |
| Modell | RS PRO A20 SC |
| Méretek (átmérő x magasság) | ∅262 x 69 mm |
| Elektromos tápellátás | 220-240 V, 50/60 Hz |
| Felvett teljesítmény | 12,4 W |
| Színhőmérséklet | Meleg fehér (WW) vagy semleges fehér (NW) a változattól függően |
| Színvisszaadási index (Ra) | 80 |
| Átlagos élettartam (L70B50 25 °C-on) | > 60 000 óra |
| Védettségi fokozat | IP54 |
| Védelmi osztály | II |
| Környezeti hőmérséklet tartomány | -20 °C és +40 °C között |
| Érzékelő típusa | HF/radar 5,8 GHz |
| Maximális érzékelési távolság | ∅ 8 m |
| Érzékelési szög | 360° |
| Állítható időzítés | 5 s – 60 perc |
| Kapcsolási küszöb (fényerő) | 2–2000 lx |
| Irrányfény funkció | Igen, állítható fényerő 1%–50% |
| Fővilágítás funkció | Igen, állítható fényerő 50%–100% |
| Csatlakoztathatóság | Bluetooth, konfigurálás a STEINEL Connect alkalmazáson keresztül |
| Csoportos hálózatba kapcsolás | Igen, rádiós kommunikáción keresztül |
| Gyártói garancia | 5 év |
| Karbantartás | Szárazon tisztítható enyhén nedves ruhával, tisztítószer nélkül |
| Fényforrás csere | Nem cserélhető, a teljes lámpatestet ki kell cserélni |
| Rendeltetésszerű használat | Csak beltéri használatra, süllyesztett szerelés |
Gyakran ismételt kérdések - RS PRO A20 SC STEINEL
Felhasználói kérdések a következőről RS PRO A20 SC STEINEL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Lámpa PDF formátumban ingyenesen! Találja meg kézikönyvét RS PRO A20 SC - STEINEL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. RS PRO A20 SC márka STEINEL.
HASZNÁLATI ÚTMUTATÓ RS PRO A20 SC STEINEL
→ „4. Branchement électrique“
5.10
FR
• Markér borehullerne.
5.6
6 mm
∅ 6 mm
- Tudnivaló a dokumentummal kapcsolatban 381
- Általános biztonsági útmutatások 381
- Cihaz açıklaması 382
- Elektrik bağlantısı 388
- Szerelés 390
- Működés 398
- Karbantartás és ápolás 401
- Ártalmatlanítás 402
- Megfelelőségi nyilatkozat 402
- Gyártói garancia 403
- Müszaki adatok 404
- Hibaelhárítás 406
1. Tudnivaló a dokumentummal kapcsolatban
–Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad.
-A müszaki fejlődést szolgáló változtatások jogát fenntartjuk.
Figyelmeztetés veszélyekre!
Figyelmeztetés áram miatti veszélyekre!
Figyelmeztetés víz okozta veszélyre!
2. Általános biztonsági útmutatások
Jelen útmutató fontos információkat tartalmaz a készülék biztonságos kezeléséhez. Kiemelten figyelmeztet a lehetséges veszélyekre. A figyelmeztetések figyelmen kívül hagyása halálos vagy súlyos sérülésekhez vezethet.
- Kılavuzu dikkatli okuyun.
- Güvenlik uyarılarına riayet edin.
- Erişilebilir şekilde saklayın.
–Áram alatt végzett munka veszélyes helyzetek kialakulásához vezethet. Áram alatt lévő alkatrészek megérintése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.
—Hálózati feszültségen munkát csak szakképzett szakemberek végezhetnek.
–Tartsa be az adott országban hatályos villanyszerelési előírásokat és bekötési feltételeket (pl. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
–Csak eredeti pótalkatrészeket használjon.
-A lámpa külső, rugalmas vezetéke vagy zsinórja nem cserélhető.
–A kábel sérülése esetén a lámpát meg kell semmisíteni.
-Kábel 60227 IEC52; 2x0,75 mm2.
3. Cihaz açıklaması
Rendeltetésszerű használat - RS PRO A10 / A20 /A30 SC
-Érzékelős LED lámpa aktív mozgásérzékelővel.
–Süllyesztett felszerelés.
–Csak beltéri alkalmazásra.
RS PRO A10 / A20 / A30 SC működési elve
-A nagyfeszültségű/radar mozgásérzékelő magasfeszültségű elektromágneses hullámokat (5,8 GHz) ad le, és érzékeli a tárgyak által visszavert visszhangot.
-A test mozgás által megváltozott visszhangja elektromos jellé alakul, és automatikusan bekapcsolja a LED lámpát.
-A mozgásérzékelés vékony falakon, ajtókon és üvegen keresztül is lehetséges.
–A legkisebb mozgások érzékelése is lehetséges.
–Hőforrások és hőmérsékleti ingadozások okozta téves kapcsolás nem áll fenn.
-A szenzor érzékelési tartománya a hatótávolság-beállítással a webes felületen vagy az applikación keresztül pontosan behatárolható.
Megjegyzés:
Az NF érzékelő nagyfrekvenciás teljesítménye kb. 1 mW – ez egy mobiltelefon vagy egy mikrohullámú sütő sugárzásának mindössze 1000- ed része.
A csomag tartalma
3.1
-1 LED-lámpa
-1 biztonsági adatlap (A)
-1gyorsindítási útmutató (B)
-3 távtartó
-3 IP54-Tömítődugó
-1 Biztonsági csavar fedele
HU
Termékméretek
A készülék áttekintése
3.3
A Luster terminál
B Aljzat
C Alumínium ház
D lámpa
HU
Fényeloszlási görbe
3.4
radar
| Angle | Value | |-------|-------| | 0° | 250 | | 30° | 200 | | 60° | 150 | | 90° | 100 | | 120° | 50 | | 150° | 0 |HU
A hálózati betápvezeték 2-erű kábelből áll:
L = fázis (többnyire fekete, barna vagy szürke)
N = nulla vezeték (legtöbbször kék)
E = Földelő kábel hosszabbító csatlakozója
A berendezés hálózati kapcsoló után is csatlakoztatható a hálózatra, ha biztosított, hogy a hálózati kapcsoló állandóan be van kapcsolva.
A lámpa izzója nem cserélhető. Amennyiben az izzót cserélni kell (mert pl. elérte az élettartama végét), a teljes lámpát ki kell cserélni.
HU
5. Szerelés
Áramütés veszélye!
Az áram alatt lévő alkatrészek megérintése áramütést, égési sérüléseket vagy halált okozhat.
- Kapcsolja le az áramot és szakítsa meg a ráadott feszültséget.
- Feszültségjelzővel ellenőrizze, hogy a készüléken tényleg nincs feszültség.
- Gondoskodjon róla, hogy ne kapcsolhassák vissza a feszültségellátást.
Anyagi károk veszélye!
A hálózati kábelek felcserélése rövidzárlathoz vezethet.
- Azonosítsa be a hálózati kábeleket.
- Helyesen kösse össze a hálózati kábeleket.
Előkészületek a szerelés megkezdése előtt
- Minden alkatrészt ellenőrizzen sérülés szempontjából. Sérülések esetén ne vegye használatba a terméket.
- Válasszon ki egy alkalmas felszerelési helyet.
-A hatótávolság figyelembevételével.
-A mozgásérzékelés figyelembevételével.
-Rázkódásmentes.
-Az érzékelési tartomány akadálymentes.
-Ne szerelje fel robbanásveszélyes területre.
-Ne helyezze gyúlékony felületekre.
-Ne nézzen közelröl a fényforrásba (< 30 cm).
-Legalább 50 cm-re helyezze el más LED lámpáktól.
-A lámpát nem szabad szigetelőanyaggal letakarni!

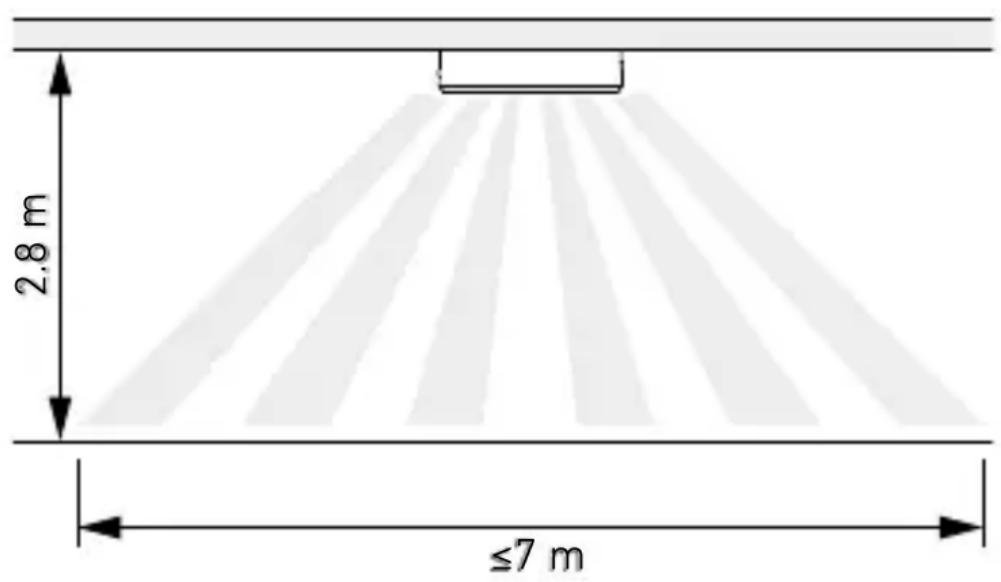

Hatótáv
5.1
Mozgásérzékelés oldalt a járási irányhoz képest
5.2
HU
Mozgásérzékelés a járás irányában
5.3
HU
A szerelés lépései
5.4
- Ellenőrizze, hogy kikapcsolták-e a tápfeszültséget.
- Távolítsa el a biztosítócsap borítását.
- Lazítsa meg a biztosíték csavarját. Nyomja meg a rögzítógombot..
5.5

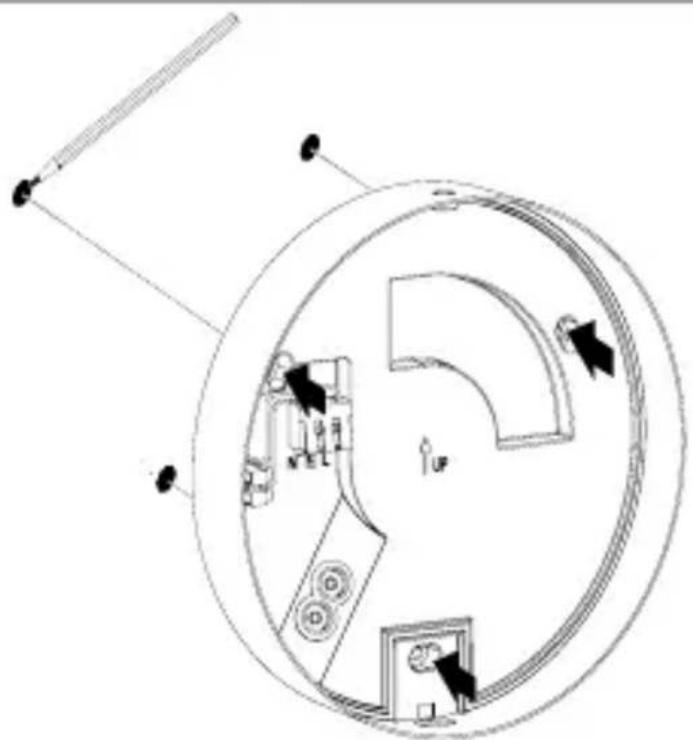

- Jelölje be a furatok helyét.
HU
5.6
6 mm

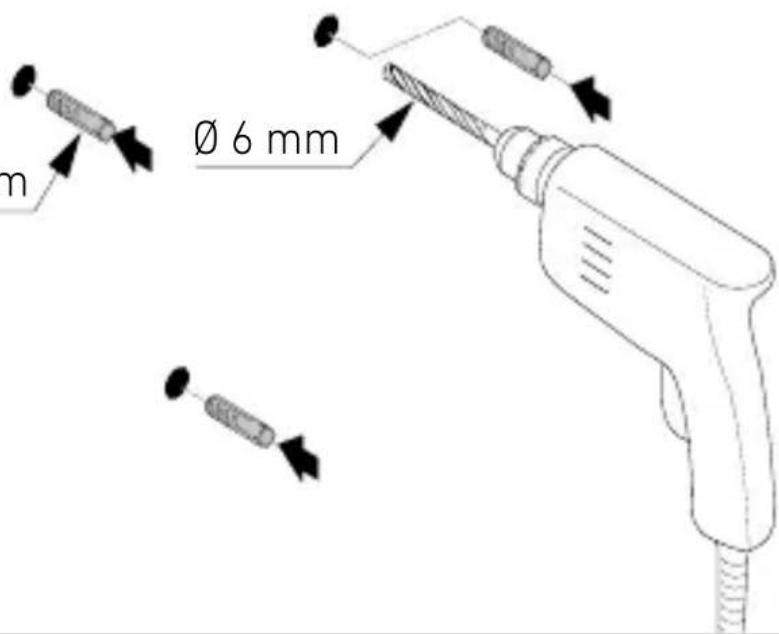

- Fúrja ki a furatokat (0 6 mm) és helyezze be a tipliket.
5.7

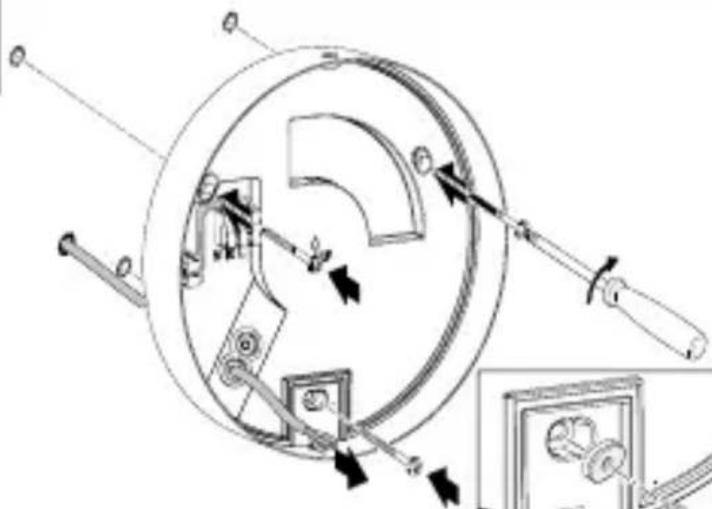

- A LED-lámpákat csavarozza a vakolat alatti vezetékhez.
- Használjon tömítődugót. Ez az IP 54-es védettségi fokozathoz szükséges.
- Biztosítsa, hogy a csatlakozókábel kétszeresen szigetelt legyen, és a szigetelés ne legyen sérült.
5.8
- A LED-lámpákat csavarozza a vakolat fölötti vezetékhez.
- Használjon tömítődugót. Ez az IP 54-es védettségi fokozathoz szükséges.
- Biztosítsa, hogy a csatlakozókábel kétszeresen szigetelt legyen, és a szigetelés ne legyen sérült.
HU
5.9

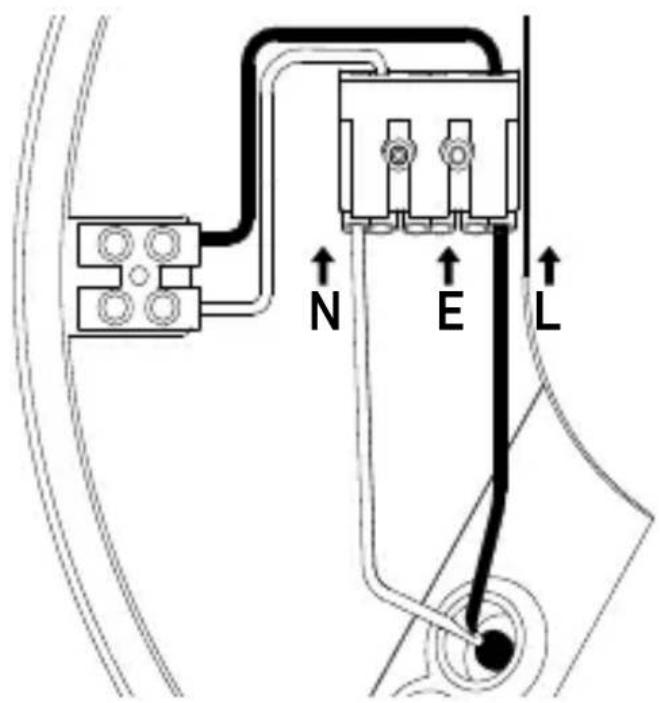

- Csatlakoztassa a hálózati vezetéket a kapcsolási rajz szerint.
→ „4. Elektromos csatlakozás“
5.10
- Szerelje be a lámpát a házba.
- Nyomja addig, amíg egy klikk hangot hall.
5.11
- Csavarja szorosra a rögzítőcsavart.
- Helyezze rá a biztosítócsapra a biztosítócsap borítását.
5.12
- Kapcsolja be az áramellátást.
- Az alkalmazáson keresztül végezze el a beállításokat.
→ «6. Működés"
HU
6. Működés
A funkciók beállítása a Steinel Connect alkalmazáson keresztül történik.
Steinel Connect alkalmazás
A lámpa okostelefonról vagy táblagépről történő konfigurálásához töltse le a STEINEL Connect alkalmazást az AppStore-ból. Bluetooth-képes okostelefonra vagy táblagépre lesz szüksége.
Android
A Steinel Connect alkalmazáson keresztül beállítható funkciók:
-Időbeállítás.
-Hatótávolság-beállítás.
-Alkonykapcsoló-beállítás.
–Alapvilágítás funkció.
-Főfény / Alapfény szint beállítható.
–Kibővített hatótávolság-beállítás.
—Csoportos hálózatba kötés.
–Alkonykapcsoló-beállítás betanítással.
Megjegyzés:
A hibás működés kizárása érdekében a WLAN-routertől és a hozzáférési pontoktól legalább 3 méteres távolságot biztosítani szükséges.
Gyári beállítások (kiszállítási állapot)
Hatótávolság: max.
Időbeállítás főfény: 10 mp
Időbeállítás alapfény: 1 perc
Szürkületi beállítás: 2000 lux
Alapfény tompítási szint: 50 %
Indítás / feszültségkiesés
A hálózati feszültség leválasztásakor a beállítások, vala-mint a LED-lámpa aktuális üzemállapota tárolódik. Ha a hálózati feszültség ismét megvan, akkor ez helyreáll.
Hatótávolság-beállítás (érzékenység)
Hatótávolság alatt azt a talajon létrejött, nagyjából kör alakú átmérőt értjük, amely a lámpa 2,8 m magasságban történő felszerelése esetén érzékelési tartományként adódik.
- Beállítás maximumra = max. hatótávolság (3,5 m)
- Beállítás minimumra = min. hatótávolság (1 m)
Időbeállítás
Az időt (kikapcsolás késleltetése) kb. 5 mp és max. 60 perc között fokozatmentesen lehet beállítani. Minden érzékelt mozgás újból bekapcsolja a lámpát.
Megjegyzés:
A készülék minden egyes lekapcsolása után kb. 1 másodpercen keresztül nem lehetséges az újabb mozgásérzékelés. Ezt követően a készülék újraképes világítást kapcsolni mozgás esetén. Az érzékelési tartomány finombeállítása és működésellenőrzés esetén javasoljuk a legrövidebb idő beállítását.
Alkonykapcsoló-beállítás
A működésbe lépéshez szükséges fényerő (szürkület) fokozatmentesen állítható kb. 2 és 2000 lux között.
=nappali üzem (világosságtól független)
= alkony-üzemmód (kb. 2 lux)
Az érzékelési terület beállításakor és a nappali fénynél végzett működéspróbánál a szabályozó gombnak ❄️. -n kell állnia.
Alapfény
Az alapfény ereje 1% és 50% között állítható be.
Az alapfény világításának időtartama fokozatmentesen állítható be 10 perc és 30 perc között, vagy egész éjjelre.
Főfény
A főfény ereje 50% és 100% között állítható be. Päävalaistus
Csoportosítás
A készülék üzemeltethető egyedi lámpaként, vagy rádiós kommunikáció útján több lámpa csoportokba kapcsolható. Az összes egy csoportba sorolt lámpa a Steinel Connect alkalmazásban beállított csoportparaméterek szerint működik. A hatótávolság a csoport minden résztvevője számára egyénileg beállítható.
Fade Time
A Fade Time segítségével be- és kikapcsoláskor szabályozható a fényerő (1 mp - 3 mp).
Szomszédos funkció
A Steinel Connect alkalmazás segítségével aktiválható, ill. inaktiválható a szomszédos funkció. Ezzel megtörténik az aktív lámpacsoport szomszédos csoportjainak hozzárendelése. A csoport reagál a hozzárendelt szomszédos csoport bekapcsoló jelére, és a beállításoknak megfelelően kapcsol főfényre vagy alapfényre.
7. Karbantartás és ápolás
A berendezés nem igényel karbantartást.
Áramütés veszélye!
Áram alatt lévő alkatrészek vízzel való érintkezése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.
- A berendezést csak száraz állapotban tisztítsa.
Anyagi károk veszélye!
A nem megfelelő tisztítószer megrongálhatja a készüléket.
- A berendezést enyhén benedvesített ruhával, tisztítószer használata nélkül tisztítsa.
Fontos: A vezérlömű nem cserélhető..
HU
8. Ártalmatlanítás
Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.
Ne dobjon elektromos készülékeket a háztartási szemétbe!
Csak az EU-országok esetében:
A használt elektromos és elektronikus berendezésekre vonatkozó hatályos EU irányelvek értelmében, és ezeknek a nemzeti jogban való alkalmazása szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni, és gondoskodni kell környezetbarát újrahasznosításukról.
9. Megfelelőségi nyilatkozat
A STEINEL GmbH ezennel kijelenti, hogy az RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC és RS PRO A 30 WW/NW SC típusú rádióberendezés megfelel a 2014/53/EU irányelv követelményeinek. Az EU megfelelőségi nyilatkozat teljes szövege a következő internetcímen található: www.steinel.de
10. Gyártói garancia
Gyártói garancia STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Németország.
Önnek, mint a termék vevőjének, adott esetben jogában áll az eladóval szemben érvényesíteni az Önt törvényesen megillető hiánypótlási-, ill. termékszavatossági jogokat. Amennyiben léteznek ilyen jogok az Ön lakóhelye szerinti országban, jelen jótállási nyilatkozatunk semmiben sem szűkíti és korlátozza azokat. A magunk részéről 5 év jótállást adunk arra, hogy az Ön által vásárolt STEINEL professzionális érzékelő termék kifogástalan minőségű és rendesen működik. Szavatoljuk, hogy ez a termék mentes az anyaghibáktól, a gyártási és szerkezeti hibáktól. Szavatoljuk továbbá, hogy az összes elektronikus alkatrész és kábel működőképes, továbbá, hogy minden alkalmazott szerkezeti anyag és azok felülete hibátlan.
Jótállási igények érvényesítése
Amennyiben a termékével kapcsolatban reklamációval kíván élni, kérjük, hogy a terméket hiánytalanul és bérmentesítve küldje vissza a kereskedőjének vagy közvetlenül nekünk a DINOCOOP Kft, Radvány u. 24, H-1118 Budapest címre, mellékelve az eredeti vásárlási bizonylatot, amelyen rajta kell lennie a vásárlás dátumának és a termék elnevezésének. Ezért a garancia idő végéig ajánlatos gondosan megőriznie a vásárlási bizonylatát. A visszaküldés során keletkező szállítási költségekért és kockázatokért a STEI-NEL nem vállal felelősséget. A jótállás érvényesítéséről a www.steinel-professional.de/garantie honlapunkon kap tájékoztatást.
Aennyiben a garancia körébe eső esemény következett be, vagy a termékével kapcsolatban szeretne kérdezni valamit, bármikor felhívhat bennünket a +36/1/3193064
szervizvonal számon.
5ÉV GYÁRTÓI GARANCIA
11. Müszaki adatok
-Méretek (∅ x D):
RS PRO A10 WW/NW SC: ∅193 x 69 mm
RS PRO A20 WW/NW SC: ∅262 x 69 mm
RS PRO A30 WW/NW SC: ∅331 x 69 mm
-Hálózati csatlakozás: 220 - 240 V, 50/60 Hz
–Teljesítményfelvétel ( P_on ):
RS PRO'A10 SC WW: 10,7 W / NW: 10,7 W
RS PRO A20 SC WW: 12,4 W / NW: 12,4 W
RS PRO A30 SC WW: 20,7 W / NW: 20,7 W
–Teljesítménytényező:
-Standby hálózat (P _net ) /
Standby érzékelő ( P_sb ):
-Színvisszaadási index: R
a = 80
–Közepes tervezett élettartam:
L70B50, 25°C: >60.000 ó esetén
-Színkonzisztencia SDCM:
Kiindulási érték: 6
-Fényerőeloszlás:
radar
| Angle (°) | Value | |---|---| | 0 | 100 | | 30 | 80 | | 60 | 60 | | 90 | 40 | | 120 | 20 | | 150 | 10 |-Érzékelési szög: 360°
-Adóteljesítmény kb.: 1 mW
-Hatótávolság: max. ∅ 8 m
-Időbeállítás: 5 mp - 60 perc
-Szürkületi beállítás: 2 - 2000 lux
–Védettségi fokozat (IP): IP54
–Védettségi osztály: II
-Környezeti hömérséklet: -20 °C - +40 °C
-Bluetooth frekvencia: 2,4-2,48 GHz
-Bluetooth adóteljesítmény: 5dBm / 3 mW
Az RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO A30 WW SC egy „D“ energiahatékonysági osztályú fényfor-rást tartalmaz
Az RS PRO A20 NW SC és RS PRO A30 NW SC egy „C“ energiahatékonysági osztályú fényforrást tartalmaz
12. Hibaelhárítás
A berendezés nem kap feszültséget.
–A biztosíték nincs bekapcsolva vagy hibás.
- Kapcsolja be a biztosítékot.
• Cserélje ki a hibás biztosítékot.
-A vezeték megszakadt.
- Ellenőrizze a vezetéket feszültségvizsgálóval.
–Rövidzárlat a hálózati betápvezetékben.
- Ellenőrizze a csatlakozásokat.
–Az esetleg meglévő hálózati kapcsoló ki van kapcsolva
- Kapcsolja be a hálózati kapcsolót.
Nem kapcsol be a készülék.
–Az alkonykapcsoló beállítása hibás.
- Állítsa be újra az alkonykapcsoló-beállítást.
-A hálózati kapcsoló ki van kapcsolva.
- Állítsa be a hálózati kapcsolót.
–A biztosíték nincs bekapcsolva vagy hibás.
- Kapcsolja be a biztosítékot.
• Cserélje ki a hibás biztosítékot.
-A zavar minimálisra csökkentése érdekében a berendezés figyelmen kívül hagyja a gyors mozgásokat, vagy túl kicsi vagy nem megfelelő az érzékelési tartomány.
- Ellenőrizze és állítsa be az érzékelési területet.
-Hibás a fényforrás.
- Nem cserélhető a fényforrás. Cserélje ki a komplett készüléket.
Nem kapcsol ki a készülék.
-Folyamatos mozgás az érzékelési tartományban.
- Ellenőrizze az érzékelési tartományt.
- Szükség esetén korlátozza vagy módosítsa az érzékelési tartományt.
A berendezés szükségtelenül bekapcsol.
-A megbízható mozgásérzékelés szempontjából nem megfelelő süllyesztett felszerelés.
- Végezze el a süllyesztett felszerelést megfelelő módon.
-Ugyan mozgás történt, de a mozgásfigyelő nem ismerte fel (fal mögötti mozgás, kicsi tárgy mozgása az izzó közvetlen közelében stb.).
- Ellenőrizze az érzékelési tartományt.
- Szükség esetén korlátozza vagy módosítsa az érzékelési tartományt.
CZ
Obsah
-Dimensiuni (∅ x szer.):
RS PRO A10 WW/NW SC: ∅193 x 69 mm
RS PRO A20 WW/NW SC: ∅262 x 69 mm
RS PRO A30 WW/NW SC: ∅331 x 69 mm
-Alimentare de la rețea: 220 - 240 V, 50/60 Hz
-Consum de putere ( P_on ):
RS PRÖ A10 SC WW: 10,7 W / NW: 10,7 W
RS PRO A20 SC WW: 12,4 W / NW: 12,4 W
RS PRO A30 SC WW: 20,7 W / NW: 20,7 W
-Factor de putere:
- 5.10
- 5.6
- Tudnivaló a dokumentummal kapcsolatban
- Általános biztonsági útmutatások
- Cihaz açıklaması
- Rendeltetésszerű használat - RS PRO A10 / A20 /A30 SC
- RS PRO A10 / A20 / A30 SC működési elve
- Megjegyzés:
- A csomag tartalma
- 3.1
- Termékméretek
- A készülék áttekintése
- Fényeloszlási görbe
- Szerelés
- Áramütés veszélye!
- Anyagi károk veszélye!
- Előkészületek a szerelés megkezdése előtt
- Mozgásérzékelés a járás irányában
- A szerelés lépései
- 5.4
- 5.5
- 5.7
- 5.11
- 5.12
- Működés
- Steinel Connect alkalmazás
- A Steinel Connect alkalmazáson keresztül beállítható funkciók:
- Gyári beállítások (kiszállítási állapot)
- Indítás / feszültségkiesés
- Hatótávolság-beállítás (érzékenység)
- Időbeállítás
- Alkonykapcsoló-beállítás
- Alapfény
- Főfény
- Csoportosítás
- Fade Time
- Szomszédos funkció
- Karbantartás és ápolás
- Ártalmatlanítás
- Ne dobjon elektromos készülékeket a háztartási szemétbe!
- Csak az EU-országok esetében:
- Megfelelőségi nyilatkozat
- Gyártói garancia
- Jótállási igények érvényesítése
- Müszaki adatok
- Hibaelhárítás
- A berendezés nem kap feszültséget.
- Nem kapcsol be a készülék.
- Nem kapcsol ki a készülék.
- A berendezés szükségtelenül bekapcsol.
- CZ
- Obsah
Márka : STEINEL
Modell : RS PRO A20 SC
Kategória : Lámpa
