HASZNÁLATI ÚTMUTATÓ L 625 CAM SC STEINEL

HU . . . 127 A szöveges utasításokat tartsa meg!

1. Tudnivaló a dokumen- tummal kapcsolatban

Kérjük, olvassa el figyelmesen és órizzemeg!

– Szerzői jogvédelem alatt áll.
Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad.
– A műszaki fejlődést szolgáló változtatások jogát fenntartjuk.

Jelmagyarázat

Figyelmeztetés veszélyekre!

A dokumentum szöveghelyeire utal.

2. Általános biztonsági útmutatások

Mielőtt dolgozni kezdene a készüléken, szakítsa meg a ráadott feszültséget!

• Szereléskor a csatlakoztatni kívánt vezetéknek feszültségmentesnek kell lennie. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszültségjelzővel ellenőrizze a feszültségmentességet.
• Kamera lámpájának felszerelésekor hálózati feszültséggel végzett munkáról van szó.

Ezért azt szakszerű módon, a saját országában szokásos bekötési előírá- sok betartásával, és a csatlakoztatási feltételek figyelembe vételével kell elvégezni. (pl. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000)

• Csak eredeti pótalkatrészeket használjon.
• Javításokat csak szakszerviz végezhet.

3. L 625 CAM SC

Rendeltetésszerű használat

– Mozgásérzékelős lámpa beépített kamerával és kaputelefonnal, kültérben falra szerelhető

A L 625 CAM SC egy tárolókártyás kamerából és egy kaputelefonból áll. Mindkét működést egy alkalmazással lehet vezérelni.

A kamerás lámpába egy passzív mozgásérzékelő van beépítve. A beépített nagyteljesítményű infravörös érzékelő felfogja a mozgó testek (emberek, állatok, stb.) hősugarait. Az eszköz a felfogott hősugárzást elektronikus jellé alakítja, és ennek segítségével önműködően bekapcsolja a lámpát. Akadályokon, így pl. falon vagy ablaküvegen keresztül a hősugárzás nem érzékelhető, így a lámpa sem kapcsol.

Fontos: A mozgás érzékelése akkor a legbiztosabb, ha a kamerás lámpát a mozgáshoz képest oldalirányban szereli fel, és az érzékelő látóterét nem korlátozzák akadályok ( pl. fák, falak stb. ). A hatótávolság korlátozott, amikor egyenesen a lámpa felé megy.

A csomag tartalma (3.1. ábra)

• kamera lámpa
• négy csavar
• négy tipli
• reset-kulcs
• csillagkulcs

Termékméretek (3.2. ábra)

A készülék áttekintése (3.3. ábra)

A L 625 CAM SC

B retesz

C csatlakozókapocs

D fali tartó

E érzékelő egység

F kamera

G reset-gomb

H státusz-LED

I tárolókártya nyílás

Fényerőeloszlás (3.4. ábra)

4. Elektromos csatlakozás

- Kapcsolja le az áramellátást (4.1. ábra)

Kapcsolási rajz (4.1. ábra)

A hálózati betápvezeték 3-erű kábelből áll:

L = fázis ( többnyire fekete, barna vagy szürke )

N = nulla vezető ( többnyire kék )

= védőföldelés (zöld / sárga)

Kétség esetén a vezetékeket feszültségjelző segítségével azonosítania kell; majd le kell róluk kapcsolni a feszültséget.

Csatlakoztassa a fázist, a nullavezetőt és a védőföldelést csatlakozókapocsra.

Fontos:

A csatlakozások felcserélése később zárlathoz vezet a készülékben vagy az Ön biztosítékdobozában. Ebben az esetben ismét azonosítani kell az egyes vezetékeket, és újból össze kell kötni őket. A hálózati betápvezetékbe természetesen beszerelhetnek hálózati kapcsolót is a be- és kikapcsoláshoz.

A lámpa fényforrását nem lehet cserélni; amennyiben a fényforrást cserélni kell (pl. ha élettartamának végére ért), a teljes lámpát le kell cserélni.

LED LED

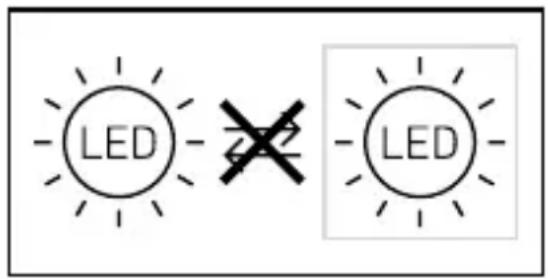

Fényerőszabályzóhoz való csatlakoztatás a L 625 CAM SC károsodását okozza.

5. Szerelés

• Minden alkatrészt ellenőrizzen sérülés szempontjából.
• Sérülések esetén ne vegye használatba a terméket.
• A L 625 CAM SC felszerelésekor ügyelni kell arra, hogy rázkódásmentesen legyen rögzítve.
• A hatótávolság és a mozgásérzékelés tekintetbe vételével válasszon alkalmas helyet, ahová felszerelheti a készüléket (5.1. ábra)
• A szereléshez válasszon ki alkalmas helyet, a WLAN sebesség figyelembevételével. Az üzemeltetéshez min. 2 Mbps kell rendelkezésre álljon.

A szerelés lépései

• Lazítsa meg a rögzítőcsavart majd vegye le a kamerás lámpát a fali tartóról. Nyomja meg ehhez a reteszt (5.2. ábra)
• Jelölje be a furatok helyét (5.3. ábra)
• A furatokat fúrja ki, és rakjon beléjük tiplit (5.4. ábra)
• Csavarozza be a fali tartót szorosan (5.5. ábra)
• Csatlakoztassa a csatlakozókábelt (5.6. ábra)

• Helyezze fel a kamerás lámpát a fali tartóra, és húzza meg a biztosító csavarokat (5.7. ábra)

• Kapcsolja be az áramellátást (5.7. ábra)

• A matricák eltávolítása az érzékelőről és a kameráról (5.7. ábra)
• Végezze el a beállításokat → "6. Működés"

A kamera beállítható kézzel. (5.8. ábra)

6. Üzembe helyezés

Rendszerkövetelmények:

-A telepítési folyamat idejére válassza le a WLAN jelerősítőket a hálózatról, majd később újra aktiválhatja ezeket.

-Bizonyosodjon meg róla, hogy a telepítés helyén a kamerás lámpa elegendő sávszélességgel rendelkezik. Olyan táblát kell elhelyezni, mely felhívja arra a figyelmet, hogy videofelvétel történik.

-Bizonyosodjon meg róla, hogy a Steinel Cam alkalmazás az okostelefonon rendelkezik az összes szükséges jogosultsággal (elsósorban a hely-meghatározás engedélyezésével (ez ahhoz szükséges, hogy a kamerás lámpa észlelje a WLAN-hálózatot, mi nem rögzítjük ügyfeleink pozícióadatait)).

-A kamerát úgy kell felállítani, hogy csak a saját telkét vegye.

Hálózati beállítások

Biztosítsa, hogy a portok listája tartalmazza a 3478-as UDP- és TCP-portot, melyhez a kamerának és a kliensnek hozzá kell férnie.

Ez a TURN szolgáltatással való kapcso- lat tűzfalon keresztül történő létreho- zásához szükséges

Eszköz konfigurálása:

Az áramellátás létrejött:

– Az eszköz bootol.

– Az állapotjelző LED pirosan világít.

Bootolás után:

- 4 másodpercenként hangjelzés.

– Az állapotjelző LED pirosan villog.

- Nyissa meg a Steinel CAM alkalma- zást.

- Írja be a WLAN-router hálózati nevét és hálózati kulcsát a Steinel CAM alkalmazásba.

A berendezés és a WLAN-Router kapcsolatának ideje alatt:

– Hangjelzés másodpercenként.

Az állapotjelző LED gyorsan zölden villog.

Az okostelefon vagy a tablet csatlakoztatva van a berendezéshez:

– A jelzés megszűnik.

– Az állapotjelző LED lassan zölden villog.

- Konfigurálja az eszközt a Steinel CAM alkalmazással.

Ekkor írja be a WLAN-router hálózatnevét és jelszavát az Ön saját alkalma-zásába.

7. Működés

Gyári beállítások

Szürkületi beállítás: 10.000 lux

Idő beállítás: 1 perc

Alapfény: 40 %

STEINEL CAM App 2

Android

A L 625 CAM SC stabil WLAN-csat-lakozást igényel Az okostelefonnak és a tabletnek internet-eléréssel kell rendelkezniük, és bekötéskor ugyanarra a WLAN-csatlakozásra kell kötni azokat, mint a kamerás lámpát. Töltse le az alkalmazást.

• Wifi 4 / WPA2 titkosítás Wifi hálózat 2,4 GhZ / min. 2 Mbit/s Szoftver verzió Android 5.0 / iOS 11.0 vagy újabb verzió

• Amint rákapcsolták az áramellátást, a L 625 CAM SC máris kész a konfigurálásra. A konfiguráció folyamata alatt 4 másodpercenként hallható egy hangjelzés.

• Ha a L 625 CAM SC okostelefonhoz vagy tablethez kapcsolódik, akkor ez a jelzés másodpercenként hallható.

• Vigye fel a WLAN-router hálózat nevét és jelszavát a saját alkalmazásába.

A kamera funkciói

• Ha egy okostelefon vagy egy tablet kameráját beállította, akkor azt már csak erről a készülékről tudja QR-kód / sorozatszám segítségével további készülékekkel megosztani.
• Ön az adatküldésról ( push ) kap egy értesítést az alkalmazásra, ha kioldott az érzékelő.
• Nyissa meg az alkalmazást, és már használhatja is a képmegjelenítést és a kaputelefont.
• A kamera feljegyez egy szekvenciát, ha az érzékelő kioldott. A lefilmezett szekvenciát a rendszer rögzíti a tárolókártyán, és bármikor lehívható. Az eltárolt adatokat a rendszer kizárólag a L 625 CAM tárolókártyá- jára menti.

Megjegyzés:

A működéséről és a beállítási lehetőségekről további információkat talál az alkalmazásban.

Szürkületi beállítás

A lámpa kívánt megszólalási küszöbértékét fokozatmentesen lehet állítani kb. 10 lux és 10.000 lux között.

Időbeállítás

A világítás időtartama igény szerint 1 percre, 3 percre, 10 percre vagy 15 percre állítható be. A beállított idő letelte előtt érzékelt mozgás hatására az idő mérése újrakezdődik.

Alapfény

Az alapfényerő-funkció lehetővé teszi, hogy a beállított fényerőérték el nem érése esetén 10 % és 40 % közötti fényerővel történjen a világítást.

Tárolókártya cseréje

• Lazítsa meg a rögzítő csavart, és távolítsa el a borítást (6.1. ábra, opcionális).
• Cserélje ki a memóriakártyát - 128 GB ajánlott, max. 256 GB (16 GB-os memóriakártya része a szállítási terjedelemnek)
• Helyezze fel a búrát, és húzza meg a rögzítő csavarokat (6.4. ábra, opcionális)

(6.2. ábra, opcionális)

A gyári beállítások visszaállítása

- Nyomja a reset-gombot kb. 7 másodpercig (6.3. ábra, opcionális)

Megjegyzés:

Ha a kulcs segítségével nyomja meg a resetgombot, akkor a L 625 CAM SC visszaáll a gyári beállításokra. Újraindítás után 4 másodpercenként hallható egy hangjelzés.

- Helyezze fel a búrát, és húzza meg a rögzítő csavarokat (6.4. ábra, opcionális)

8. Ápolás és karbantartás

A L 625 CAM SC nem igényel karban-tartást.

A kamera lámpájának működését az időjárási körülmények befolyásolhatják. Erős széllökések, hóesés, eső vagy jégeső esetén téves kapcsolás történhet, mivel a hirtelen fellépő hőmérsék-letingadozásokat a készülék nem tudja

megkülönböztetni a hőforrásoktól. Az érzékelő és a kamera lencséje szennyeződés esetén nedves ruhával ( tisztítószer nélkül ) tisztítható meg.

Fontos: A vezérlőmű nem cserélhető.

230V LED

9. Ártalmatlanítás

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.

Ne dobjon elektromos készülékeket a háztartási szemétbe!

Csak az EU-országok esetében:

A használt elektromos és elektronikus berendezésekre vonatkozó hatályos európai irányelvek értelmében és azok nemzeti jogrendszerbe történő átültetése szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni és környezetbarát újrahasznosításukról kell gondoskodni.

10. Megfelelőségi nyilatkozat

STEINEL GmbH igazolja, hogy a L 625 CAM SC típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: www.stinel.de

11. Gyári garancia

Ezt a Steinel-terméket a legnagyobb gondossággal gyártották, működését és biztonságosságát az érvényes előírások szerint bevizsgálták, majd szúrópróba szerűen ellenőrizték. A Steinel garanciát vállal a kifogástalan minőségre és működésre.

A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése.

A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből.

Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.

Javító szolgálat: A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esetén tudakolja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a helyreállításra.

12. Jogi nyilatkozat

Privát szféra

A L 625 CAM SC kültéri használatra készült. Az Ön országában érvényben lévő törvények korlátozhatják az Ön házán, lakásán vagy telkén kívül eső tartományok megfigyelését. Kérjük, tájékozódjon a helyi törvényekről. Mások privát szférájának védelme érdekében úgy szerelje fel a kamerát, hogy a közeli nyilvános helyekről, utcákról és a szomszédja telkéről ne készüljenek felvételek. Javasoljuk továbbá, hogy rokonoknak, látogatóknak, háztartási alkalmazottaknak mutassa be a L 625 CAM SC működését.

Biztonság

Kérjük, jegyezze meg, hogy a L 625 CAM SC használata nem jelenti azt, hogy az alkalmazás vészhelyzetekben vagy betörés esetén Önt automatikusan értesíti. Szükség esetén mindig Önnek kell a segélyhívást végrehajtani. A STEINEL GmbH nem vállal felelősséget hiányzó, pontatlan értesítésekért vagy felvételekért.

13. Műszaki adatok

Méretek (ma × szé × mé) 305 × 77 × 131 mm

Hálózati csatlakozás 220–240 V, 50/60Hz

Teljesítményfelvétel (P _on ) 14 W

Standby érzékelő ( P_sb ) 0,50 W

Standby hálózat (P _net ) 0,50 W

Fényáram (360°) 925 lm

Hatásfok 66 lm/W

Színhőmérséklet 3.000 K (meleg fehér)

Színvisszaadási mutató R _a = 80

Közepes mérési élettartam 36.000 óra ( L70B50 25 °C-on)

Színkonzisztencia SDCM Kiindulási érték: 3

Fényerőeloszlás

Kommunikáció	Wi-Fi 2.4 GHz;/5 GHz
Leadási teljesítmény	< 100 mW
Mozgásérzékelő technika	Passzív infravörös
Érzékelési szög	180°, 45°-os nyalábszöggel
Szerelési magasság	1,8–2 m
Érzékelési tartomány	10 m érintőlegesen
Szürkületi beállítás	10–10.000 lux
Alapfény	10–40 %
Időbeállítás	1 min, 3 min, 10 min, 15 min
Hőmérséklettartomány	-10 °C -től +40 °C-ig
Védettségi mód	IP44
Védelmi osztály	I
Energiahatékonysági osztály	Ez a termék „E“ energiahatékonysági osztályú fény-forrást tartalmaz.

HU

Kamera

Felbontás 1.920 × 1.080 px, vakításvédelem

Nyitási szög vízszintesen 110° / függőlegesen 90°

Beállítási szög vízszintesen 90° minden oldalon / függőlegesen 20° és 30° között

Memóriakártya 128 GB ajánlott, max. 256 GB (16 GB-os memór-iakártya része a szállítási terjedelemnek)

Teljesítményfelvétel 2,7 W

14. Üzemzavarok

Zavar Oka Elhárítása

A kamera lámpája nem kap feszült-séget	■ kioldott a biztosíték, nincs bekapcsolva, megtört a vezeték ■ rövidzárlat a hálózati betáp-vezetékben ■ az esetleg beépített hálózati kapcsoló ki van kapcsolva	■ kapcsolja be a biztosíté-kot, cserélje ki,kapcsolja be a hálózati kapcsolót, ellenőrizze a vezetéket a feszültségellenőrzővel ■ csatlakozásokat átvizsgálni ■ a hálózati kapcsolót kapcsol-ja be
A kamera lámpája nem kapcsol be	■ szürkületi beállítás helytele-nül megválasztva ■ a hálózati kapcsoló KI van kapcsolva ■ kioldott a biztosíték	■ állítsa be újra ■ kapcsolja be n kapcsolja be a biztosítékot, cserélje, esetleg ellenőrizze a csatlakozásokat
A kamera lámpája nem kapcsol ki	■ folyamatos mozgás az érzé-kelési területen	■ ellenőrizze a területet
A kamera lámpája érzékelhető mozgás nélkül szükségtele-nül bekapcsol	■ a kamera lámpája nincs elmozdulás-mentesen rögzítve ■ mozgás történt, amit azon-ban a megfigyelő nem érzé-kelt ( mozgás a fal mögött, kis tárgy mozgás a lámpa közvetlen közelében stb.).	■ szerelje fel a lámpa házát szilárdan ■ ellenőrizze a területet
A kamera lámpája mozgás ellenére nem kapcsol be	■ a zavar minimálisra csökkentése érdekében a készülék elnyomja a gyors mozgásokat, vagy túl kicsi a beállított érzékelési terület ■ szürkületi beállítás helytele-nül megválasztva	■ ellenőrizze a területet ■ állítsa be újra
Az applikación keresztül nincs hozzáférés a kamera lámpájához	■ a WLAN-router túl messze van a kamera lámpájától, ill. épületelemek, mint pl. falak akadályozzák az átvitelt	■ telepítsen átjátszót
Nem lehet okostele-font / tabletet csat-lakoztatni a kamera lámpájához	■ már csatlakoztattak egy végkészüléket	■ nyomja meg a reset gombot, vagy olvassa le a csatlakoz-tatott végkészülék QR-kódját
Nincs élőkép-átvitel	■ túl magas a hőmérséklet ■ szükség esetén kapcsolja ki a tartós fényt és hagyja lehúlni
