KULLANIM KILAVUZU L 625 CAM SC STEINEL

TR .... 118 Yazılı talimatlara uyunuz!

1. Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın!

– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

– Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Cihaz üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Montaj sırasında, bağlanacak olan elektrik tesisatında enerji kesik olmalıdır. Bu nedenle ilk olarak elektriği kapatın ve bir kontrol kalemiyle enerjinin kesildiğini kontrol edin.
• Kameralı lambanın kurulumunda, elektrik şebekesinde yapılan bir çalışma söz konusudur. Bu yüzden, geleneksel kurulum yönergeleri ile bağlantı koşullarına uygun bir uygulama yapılmalıdır. (örn.
  DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000 )
• Sadece orijinal yedek parçalar kullanın.
• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.

3. L 625 CAM SC

Amacına uygun kullanım

– Dış mekanda duvara montaj için, entegre kamera ve interkom cihazı ile sensörlü lamba

L 625 CAM SC, hafıza kartı olan bir kamera ve bir interkom cihazı üzerinden çalışır. Her iki fonksiyon da bir uygulama üzerinden kontrol edilir.

L 625 CAM SC içinde, bir pasif hareket dedektörü entegre edilmiştir. Entegre yüksek kapasiteli kızilötesi sensörü, hareket eden vücutlardan yayılan görünmez ısı radyasyonunu (insanlar, hayvanlar, vb.) algılar. Algılanan bu ısı radyasyonu, cihaz içinde elektronik olarak işlenir ve lambayı otomatik olarak çalıştırır. Örneğin duvarlar veya camlar gibi engeller nedeniyle ısı radyasyonu algılanmaz, bu durumda hiçbir çalıştırma yapılmaz.

Önemli:

En güvenli hareket algılaması, kameralı lamba yürüyüş yönünün yan tarafından monte edildiği ve sensörün önünde herhangi bir engel ( örneğin ağaçlar, duvarlar vb. ) olmadığı zaman sağlanır. Doğrudan lambanın üzerine yürüdüğünüzde menzil kısıtlanır.

Teslimat kapsamı (Şek. 3.1)

• Kamerali lamba
• dört vida
• dört dübel
• Reset anahtarı
  – Yıldız anahtar

Ürünün boyutları (Şek. 3.2)

Cihaza genel bakış (Şek. 3.3)

A Kamerali lamba

B Mandal

C Bağlantı terminali

D Duvar tutucusu

E Sensör ünitesi

F Kamera

G Reset düğmesi

H Durum LED'i

I Hafıza kartı takma yeri

Işık şiddeti dağılımı (Şek. 3.4)

4. Elektrik bağlantısı

- Elektrik beslemesini kapatın (Şek. 4.1)

Devre şeması (Şek. 4.1)

Elektrik kablosu, 3 iletkenli bir kablodur:

L = Faz ( genellikle siyah, kahverengi veya gri)

N = Nötr hattı ( genellikle mavi )

⊥ = Topraklama hattı (yeşil / sarı)

Çelişkiye düşülmesi halinde, kabloları bir avometre cihazıyla tanımlayın; ardından tekrar elektriksiz hale getirin. Faz, nötr kablosu ve topraklama hattı avize terminaline bağlanmalıdır.

Önemli:

Bağlantıların karıştırılması, daha sonra cihazda veya sigorta kutunuzda kısa devreye neden olur. Bu durumda, kabloların hepsini tekrar tanımlamak ve yeniden birleştirmek zorundasınız. Elektrik besleme kablosuna, açma ve kapama için uygun bir elektrik anahtarı tesis edilebilir.

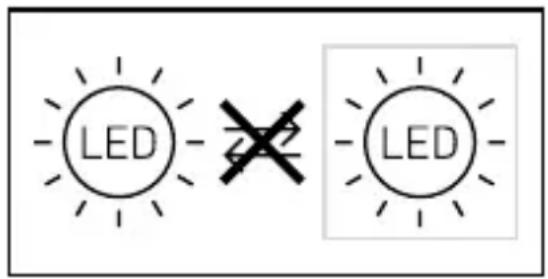

Bu lambanın ışık kaynağı değiştirilemez; ışık kaynağının değiştirilmesi gerektiğini- de ( örn. çalışma ömrü sona erdiğinde ), komple lambanın yenilenmesi gerekir.

LED LED

Bir kısıcı anahtara bağlanması, kameralı lambanın hasarlanmasına yol açar.

5. Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.
• Hasarlar olduğunda, ürünü işletme almayın.
• Kameralı lambanın montajı sırasında, titreşime maruz kalmayacak şekilde sabitlenmesine dikkat edilmelidir.
• Erişim menzilini ve hareketlerin algılanmasını göz önüne alarak, uygun montaj yerini seçin. (Şek. 5.1)
• WLAN hızını göz önüne alarak, uygun montaj yerini seçin. İşletim için min. 2 Mbps kullanıma hazır olmalıdır.

Montaj adımları

• Emniyet vidasını çözün, kamerali lambayı duvar tutucusundan ayırın. Bunun için mandala bastırın (Şek. 5.2)
• Delik yerlerini işaretleyin (Şek. 5.3)
• Delikleri delin ve dübelleri yerleştirin (Şek. 5.4)
• Duvar tutucusunu vidalayın (Şek. 5.5)
• Bağlantı kablosunu bağlayın (Şek. 5.6)
• Kameralı lambayı duvar tutucusuna oturtun ve emniyet vidasını sıkın (Şek. 5.7)

• Elektrik beslemesini açın (Şek. 5.7)

• Sensör ve kamera üzerindeki etiketleri çıkarın (Şek. 5.7)

• Ayarları yapın → "6. Fonksiyon"

Kamera manüel olarak hizalanabilir. (Şek. 5.8)

6. Devreye alma

Sistem gereksinimleri:

-Kurulum işlemi sırasında WLAN-Repeater'ları ağdan çıkarın, daha sonra tekrar etkinleştirilebilirler
-Kamera ışığının, kurulum yerinde yeterli bant genişliğine sahip olduğundan emin olun. Film çekimi yapıldığını belirten bir tabela asılmalıdır.
-Akıllı telefonunuzdaki Steinel Cam uygulamasının gerekli tüm izinlere sahip olduğundan emin olun (özellikle konum paylaşımı (kamera ışığının WiFi ağını algılaması için gereklidir, müşterilerimizin konumlarını kaydet-miyoruz)).
-Kamera, sadece kendi mülkünüzü çekecek şekilde kurulmalıdır.

Ağ ayarları

Kameranın ve istemcinin erişmesi gereken portlar listesinde, UDP ve TCP portu 3478'in yer aldığından emin olun. Bu, güvenlik duvarı üzerinden TURN servisine bir bağlantı kurulması için gereklidir.

Cihazın yapılandırılması:

Elektrik beslemesi kuruldu:

• Cihaz açılır.
  – Durum LED'i kırmızı yanar.
  Açıldıktan sonra:
• Her 4 saniyede bir ses sinyali.
  – Durum LED'i kırmızı yanıp söner.
• Steinel CAM App'i açın.

Steinel CAM App'de, WLAN Router'ın ağ adını ve ağ anahtarını girin.

Cihaz ile WLAN-Router'ın bağlantısı sırasında:

– Her saniye ses sinyali.
– Durum LED'i hızla yeşil yanıp söner.
Akıllı telefon veya tablet cihaza bağlandı:

• Sinyal susar.
  – Durum LED'i yavaşça yeşil yanıp söner.

- Cihazı, Steinel CAM App üzerinden yapılandırın.

Şimdi WLAN Router'ınızın ağ adını ve parolasını uygulamanıza girebilirsiniz.

7. Fonksiyon

Fabrika ayarları

Alacakaranlık ayarı: 10.000 lux

Zaman ayarı: 1 dakika

Fon ışığı: % 40

STEINEL CAM App 2

Android

Kameralı lamba, stabil bir WLAN bağlantısına ihtiyaç duyar. Akıllı telefonlar veya tabletlerde internet erişimi olmalı ve kurulum sırasında kameralı lamba ile aynı WLAN bağlantısına bağlanmalıdır.

• Wifi 4 / WPA2 şifreleme Wifi ağı 2.4 GhZ / min. 2 Mbit/s Yazılım sürümü Android 5.0 / iOS 11.0 veya daha yeni
• Uygulamayı indirin.
• Elektrik beslemesi çalıştırıldığında, kameralı lamba konfigürasyon için hazırldır. Konfigürasyon sırasında, her 4 saniyede bir bir sinyal duyulur.
• Kameralı lamba ile akıllı telefonun veya tabletin bağlantısı sırasında, her saniyede bir sinyal duyulur.
• Şimdi WLAN yönlendiricinizin ağ adını ve parolasını uygulamanıza girebilirsiniz.

Kamera fonksiyonu

• Kamera bir akıllı telefon veya tablet tarafından yönetildiği sürece, sadece bu cihaz üzerinden QR kodu / seri numarası yardımıyla başka cihazlarla paylaşılabilir.
• Sensör tetiklendiğinde, uygulama üzerinde bir push bildirimi alırsınız.
• Uygulamayı açın. Artık resim ekranını ve interkom cihazını kullanabilirsiniz.
• Sensör tetiklendiğinde, kamera bir seri görüntü kaydeder. Çekilen seri görüntü, hafıza kartına kaydedilir ve istenildiği zaman görüntülenebilir. Kaydedilen veriler yalnızca, kameralı lambanın hafıza kartında saklanır.

Not:

Fonksiyonlar ve ayar olanakları hakkında gereken bilgileri uygulamada bulabilirsiniz.

Alacakaranlık ayarı

Lambanın istenen tepkime eşiği, 10 ile 10.000 Lux arasında kademesiz olarak ayarlanabilir.

Zaman ayarı

İstenen aydınlatma süresi 1 dakika, 3 dakika, 10 dakika veya 15 dakika değerleri ile ayarlanabilir. Bu süre bitmeden önce algılanan her hareketle birlikte, saat yeniden çalışmaya başlar.

Fon ışığı

Fon ışığı fonksiyonu, ayarlanmış olan parlaklık değerinin altına düşüldüğünde ışık gücünün % 10 ile % 40'ı arasında bir aydınlatmayı mümkün kılar.

Hafıza kartının değişimi

• Emniyet vidasını çözün ve kapağı çıkartın (Şek. 6.1, isteğe bağlı)
• Bellek kartının değiştirilmesi - 128 GB önerilir, Maks. 256 GB (16 GB hafıza kartı teslimat kapsamına dahildir) (Şek. 6.2, isteğe bağlı)
• Kapağı oturtun ve emniyet vidasını sıkın (Şek. 6.4, isteğe bağlı)

Fabrika ayarlarına sıfırlama

- Reset düğmesine yak. 7 saniye basılmalıdır (Şek. 6.3, isteğe bağlı)

Not:

Reset düğmesine anahtar ile bastırdığı- nızda, kameralı lamba fabrika ayarlarına sıfırlanır.

Reset işlemi yapıldıktan sonra, her 4 saniyedebir bir sinyal duyulur.

- Kapağı oturtun ve emniyet vidasını sıkın (Şek. 6.4, isteğe bağlı)

8. Bakım ve koruma

Kameralı lamba bakım gerektirmez. Hava koşulları, kameralı lambanın fonksiyonunu etkileyebilir. Güçlü fırtinalarda, kar, yağmur veya doluda, ani sıcaklık değişimlerinin ısı kaynaklarından ayırd edilememesi nedeniyle, hatalı çalıştırmalar meydana gelebilir. Algılama merceği ve kamera merceği kirlendiğinde, nemli bir bezle ( deterjan kullanmadan ) temizlenebilir.

Önemli: İşletim cihazı değiştirilemez.

230V LED

9. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanıla-mayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

10. Uygunluk beyanı

Bu vesileyle STEINEL GmbH, kablosuz sistem türü L 625 CAM SC'ın 2014/53/EU yönetmeliğine uygunluğunu beyan eder. AT Uygunluk Beyanı'nın tam metnini şu web adresinden temin edebilirsiniz: www.stinel.de

11. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur.

STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrika-syon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolayı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Onarım servisi: Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.

3YIL ÜRETİCİ GARANTİSİ

12. Yasal notlar

Mahremiyet

L 625 CAM SC, dış mekanda kullanım için geliştirilmiştir. Ülkenizdeki kanunlar evinizin, konutunuzun veya mülkünüzün dışında kalan alanların gözlemini sınırlandırabilir. Lütfen yerel mevzuat hakkında bilgi edinin. Başkalarının mahremiyetini korumak için kamerayı, halka açık yerlerin, sokakların veya komşunuzun mülkünün görüntüleri alınamayacak şekilde monte edin. Ayrıca akrabaları, ziyaretçileri ve evde çalışanları L 625 CAM SC ve fonksiyonu hakkında bilgilendirmenizi öneririz.

Güvenlik

Acil durumlarda veya hırsızlık durumunda, L 625 CAM SC'ı kullanarak uygulama hakkında otomatik olarak bilgilendirilmeyeceğinizi lütfen dikkate alın. Gerekirse, bir acil durum çağrısı tarafındanca yapılmalıdır. STEINEL GmbH, eksik veya yanlış bildirimler veya kayıtlarla ilgili olarak hiçbir yükümlülük almaz.

13. Teknik özellikler

Boyutlar (Y × G × D) 305 × 77 × 131 mm

Elektrik bağlantısı 220–240V, 50/60Hz

Çekilen güç (P _on ) 14 W

Standby Sensör ( P_sb ) 0,50 W

Standby Ağ (P _net ) 0,50 W

Işık akımı (360°) 925 lm

Verim 66 lm/W

Renk sıcaklığı 3.000 K (sicak beyaz)

Renk dönüşüm indeksi R _a=80

Ortalama nominal hizmet ömrü 36.000 saat (25 °C'de L70B50)

Renk tutarlılığı SDCM Başlangıçdeğeri:3

Işık şiddeti dağılımı

İletişim	Wi-Fi 2.4 GHz;/5 GHz
Verici gücü	< 100 mW
Sensör teknolojisi	Pasif kızılötesi
Kapsama açısı	45° menfez açısıyla birlikte 180°
Montaj yüksekliği	1,8–2 m
Algılama menzili 10 m çevresel
Alacakaranlık ayarı	10–10.000 Lux
Fon ışığı	% 10–40
Zaman ayarı	1 dak, 3 dak, 10 dak, 15 dak
Sıcaklık aralığı	-10 °C ila + 40 °C
Koruma türü	IP44
Koruma sınıfı	I
Enerji verimlilik sınıfı	Bu ürün, enerji verimliliği sınıfı"E" olan bir ışık kaynağı içerir.

Kamera

Çözünüm 1.920 x 1.080 px, Yansıma koruması

Menfez açısı yatay 110° / dikey 90°

Ayarlama açısı yatay 90° her iki yöne / dikey 20° ila 30°

Hafıza kartı 128 GB önerilir, Maks. 256 GB (16 GB hafıza kartı teslimat kapsamına dahildir)

Çekilen güç 2,7 W

14. İşletim arızaları

Arıza Nedeni Giderilmesi

Kameralı lambada elektrik yok	■ Sigorta atmış, çalıştırılma-mış, kablo kopuk■ Elektrik kablosunda kısa devre■ Muhtemelen, mevcut elektrik anahtarı kapalı	■ Sigortayı çalıştırın, değiştirin, elektrik şalterini çalıştırın, kabloyu avometre ile gözden geçirin■ Bağlantıları gözden geçirin■ Elektrik anahtarını çalıştırın
Kameralı lamba devreye girmiyor	■ Alacakaranlık ayarı yanlış seçilmiş■ Elektrik anahtarı KAPALI■ Sigorta atmış	■ Yeniden ayarlayın■ Çalıştırın■ Sigortayı çalıştırın, değiştirin; gerekt. bağlantı y kontrol edin
Kameralı lamba kapanmıyor	■ Kapsama alanında sürekli hareket var	■ Alanı kontrol edin
Kameralı lamba, hareket algılanmak- sızın çalışıyor	■ Kameralı lamba, harekete karşı güvenli monte edilmemiş■ Hareket mevcut, ancak iz- leyici tarafından algılanmıyor ( duvar arkasında hareket, lambanın çok yakınında kü- çük bir objenin hareketi vb.)	■ Gövdeyi sıkı monte edin■ Alanı kontrol edin
Kameralı lamba, harekete rağmen devreye girmiyor	■ Hızlı hareketler, arızaların minimuma indirilmesi amacıyla bastırılıyor veya algılama alanı çok küçük ayarlanmış■ Alacakaranlık ayarı yanlış seçilmiş	■ Alanı kontrol edin■ Yeniden ayarlayın
Kameralı lambaya, uygulama üzerinden erişim sağlanmıyor	■ WLAN yönlendiricisi kameralı lambadan uzakta ya da duvarlar gibi bina elemanları nedeniyle aktarım engelleniyor	■ Yansıtıcı cihaz kullanın
Akıllı telefon / tablet, kameralı lamba ile bağlantı kuramıyor	■ Bir terminal bağlanmış du-rumda	■ Reset düğmesine basın veya QR kodunu bağlanmış olan terminalden tarayın
Canlı görüntü aktarı- mı yapılamıyor	■ Sıcaklık çok yüksek ■ gerekt. sürekli ışığı kapatın ve soğumaya bırakın
