NAUDOJIMO INSTRUKCIJA L 625 CAM SC STEINEL

LT.....200 Atsižvelgti i rašytines instrukcijas!

1. Apie ši dokumentą

Prašom jdėmiai perskaityti ir išsaugoti!

– Autorių teisės saugomos. Perspaus-dinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.

– Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda i atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srove ir įtampos rodytuvu patikrinkite, ar nėra įtampos.
• Šviestuvo su kamera jrengimas – tai darbas, susijęs su elektros maitinimo tinklo įtampa.

Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo tai-syklėmis (DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000). Naudokite tik originalias atsargines dalis.

- Remonto darbus galima atlikti tik specializuotose remonto dirbtuvése.

3. L 625 CAM SC

Naudojimas pagal paskirti

- Sensorinis šviestuvas su įrengta kamera ir pasikalbėjimo įranga, skirtas montuoti lauke

„L 625 CAM SC“ jrengta kamera su atminties kortele ir pasikalbėjimo įranga. Abi funkcijas galima valdyti programėle. „L 625 CAM SC“ jrengtas pasyvus judesio daviklis. Prietaise jrengtas galingas infraraudonųjų spindulių sensorius fiksuoja judančių kūnų ( žmonių, gyvūnų ir t. t.) skleidžiamą nematomą šiluminę spinduliuotę. Ši užfiksuota skleidžiama šiluma paverčiama elektroniniais signalais, kurie automatiškai jungia žibintą. Kliūtys, pvz., sienos ar langai, trukdo užfiksuoti skleidžiamą šilumą, tokiu atveju šviesa nejsijungia.

Svarbu!

Patikimiausias būdas aptikti judėjimą yra šviestuvo su kamera sumontavimas nu-kreipus jutiklį skersai krypčiai, kuria vaikšto žmonės, ir užtikrinus, kad kliūtys ( pvz., medžiai, sienos ir t. t.) neužstotų jutiklio matymo linijos. Sensoriaus jautrumo zonos ilgis bus mažesnis, jei judėjimo kryptis bus „i žibintą“, o ne „pro žibintą“.

Tiekiama jranga (3.1 pav.)

• Šviestuvas su kamera
• Keturi varžtai
• Keturios mūrvinės
• Atstatos raktas
• Žvaigždinis raktas

Gaminio matmenys (3.2 pav.)

Prietaiso apžvalga (3.3 pav.)

D Sieninis laikiklis

E Sensorius

F Kamera

G Atstatos mygtukas

H Būklès LED

I Atminties kortelès vieta

Šviesos intensyvumo pasiskirstymas

(3.4 pav.)

4. Elektros jungtis

- Išjunkite elektros energijos tiekimą (4.1 pav.)

Sujungimo schema (4.1 pav.)

Įvadą sudaro trijų laidų kabelis:

L = fazė ( dažniausiai juodas arba rudas laidas )

N = nulinis laidas ( dažniausiai mėlynas)

= apsauginis laidas (žalias / geltonas)

Kilus dvejonių turite patikrinti laidus įtampos tikrikliu; po to įtampa reikia vėl išjungti. Fazė, nulinis laidas ir apsauginis laidas jungiami prie kištukinio gnybto.

Svarbu!

Neteisingai sujungti laidai sukelia trumpajj jungimą prietaise arba paskirstymo déžutėje. Tokiu atveju atskirus laidus reikia patikrinti ir iš naujo sujungti dar kartą. Tinklo įvade galima įrengti jungimo ir išjungimo jungiklius.

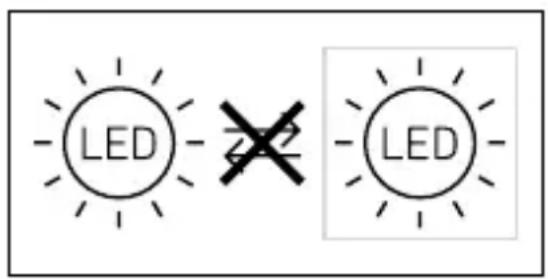

Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus ji pakeisti ( pvz., pasibaigus tarnavimo laikui ), reikia keisti visą šviestuvą.

LED LED

Prijungus prie apšvietimo reguliatoriaus šviestuvą su kamera galima sugadinti.

5. Montavimas

• Patikrinkite visas dalis, ar nėra pažeidimų.
• Esant pažeidimams gaminio nenaudokite.
• Montuodami šviestuvą su kamera pasirinkite nuo vibracijos apsaugotą vietą.
• Pasirinkite tinkamą montavimo vietą atsižvelgdami i jautrumo zonos ilgį ir judėjimo fiksavimą (5.1 pav.).
• Atsižvelgdami į WLAN greitį, pasirinki-te tinkamą montavimo vietą. Veikimui būtina užtikrinti min. 2 Mbps.

Montavimo eiga

• Atlaisvinkite varžtus, nuimkite švies-tuvą su kamera nuo sieninio laikiklio. Norėdami tai padaryti paspauskite fiksatorių (5.2 pav.).
  • Pažymėkite gręžimo skyles (5.3 pav.).
• Išgręžkite skyles ir jkiškite kaiščius (5.4 pav.).
• Priveržkite sieninj laikiklj (5.5 pav.).

• Prijunkite jungiamuosius laidus (5.6 pav.).

• Šviestuvą su kamera uždėkite ant sieninio laikiklio ir priveržkite varžtais (5.7 pav.).

• ljunkite elektros energijos tiekimą (5.7 pav.).
• Pašalinkite lipdukus nuo jutiklio ir fotoaparato (5.7 pav.).
• Atlikite nustatymus → „6. Veikimas“.

Kameros padėtį galima nustatyti rankiniu būdu (5.8 pav.).

6. Užsakymas

Reikalavimai sistemai:

–Diegimo proceso metu atjunkite WLAN kartotuvą nuo tinklo, vėliau jį galima vėl jjungti.
-Užtikrinkite, kad šviestuvo su kamera pralaidumas įrengimo vietoje būtų pakankamas. Reikia pritvirtinti ženklą, nurodantį, kad filmuojama
-Užtikrinkite, kad programėlė „Steinel Cam 2“ išmaniajame telefone turėtų visus reikiamus leidimus (ypač buvi-mo vietos patvirtinimą (būtina, kad šviestuvas su kamera aptiktų WLAN tinklą, mes nefiksuojame savo klientų buvimo vietos)).
-Kamerą reikia jrengti taip, kad ji filmuotų tik jūsų teritorija.

Tinklo nustatymai

Įsitikinkite, kad prievadų sąraše, prie kurio kamera ir klientas turi turėti prieigą, yra prievadai UDP ir TCP 3478. Tai būtina tam, kad per ugniasienę būtų užmegztas ryšys su TURN paslauga.

Prietaiso konfigūravimas:

Jungtas maitinimas:

– Prietaisas jsikrauna.
– Būklės šviesos diodas šviečia raudona spalva.

Po jsikrovimo:

– Sinis signalas kas 4 sekundès.
– Būklės šviesos diodas mirksi raudona spalva.

- Atidaryti programèle „Steinel CAM App“.

- Programėlėje „Steinel CAM App“ įveskite tinklo pavadinimą ir WLAN maršrutizatoriaus slaptažodį. Kol kuriamas ryšys tarp prietaiso ir WLAN maršrutizatoriaus:

– Kas sekundę girdimas garsinis signalas.

– Būklės šviesos diodas greitai mirksi žalia spalva.

Išmanusis telefonas arba planšetė prisijungė prie prietaiso:

– Signalas nutyla.

– Būklės šviesos diodas lėtai mirksi žalia spalva.

- Prietaisą sukonfigūruokite naudodamiesi programėle „Steinel CAM App“. Programėlėje įveskite tinklo pavadinimą ir WLAN maršrutizatoriaus slaptažodį.

7. Veikimas

Gamyklos nustatymas

Prieblandos lygio nustatymas:

10.000 liuksų

Švietimo trukmės nustatymas:

1 minutè

Bazinis apšvietimas: 40 %

STEINEL CAM App 2

Android

Pastaba: šviestuvui su kamera reikia stabilaus WLAN ryšio. Išmaniuosiuose telefonuose arba planšetiniuose kompiuteriuose turi būti jrengtas interneto ryšys ir jrengimo metu jie turi būti prijungti prie to paties WLAN, kaip ir šviestuvas su kamera.

• "Wifi 4" / WPA2 šifravimas "Wifi" tinklas 2,4 GhZ / min. 2 Mbit/s Programinės įrangos versija "Android 5.0" / "iOS 11.0" arba naujesnė
• Atsisiųskite programėlę.

• Kai tik elektros tiekimas jjungiamas, šviestuvas su kamera yra parengtas konfigūruoti. Konfigūracijos metu kas 4 sekundes girdimas signalas.

• Jungiantis šviestuvui su kamera ir išmaniajam telefonui arba planšetiniam kompiuteriui signalas girdimas kas sekundę.

• Programėlėje įveskite tinklo pava- dinimą ir WLAN maršrutizatoriaus slaptažodį.

Kameros funkcija

• Kai tik išmaniojo telefono ar planšetės kamera įdiegiama, ja galima dalintis su kitais prietaisais tik iš šio preitaiso naudojantis QR kodu / seriniu numeriu.
• Kai sensorius suveikia, programėlėje gaunate pranešimą.
• Atidarykite programėlę. Dabar galite naudoti vaizdą ekrane ir pasikalbėjimo įrangą.
• Kai sensorius suveikia, kamera užrašo seką. Nufilmuota seka išsaugoma atminties kortelėje ir gali būti iškviesta bet kuriuo metu. Nufilmuoti duomenys saugomi tik šviestuvo su kamera atminties kortelėje.

Pastaba: daugiau informacijos apie funkcijas ir nustatymo galimybes rasite programėlėje.

Prieblandos lygio nustatymas

Pageidaujamas šviestuvo suveikimo slenkstis nustatomas tolygiai maždaug nuo 10 iki 10.000 liuksų.

Švietimo trukmės nustatymas

Pageidaujama švietimo trukmė gali būti nustatyta 1 minutei, 3 minutėms, 10 minučių arba 15 minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis įsijungia iš naujo.

Bazinis apšvietimas

Bazinio apšvietimo funkcija suteikia galimybę apšvietimui naudoti nuo 10 iki maždaug 40 % šviesos galingumo, kai ryškumas nukrenta žemiau nustatytos vertės.

Atminties kortelès keitimas

• Atsukite varžtelj ir nuimkite dangtelj (6.1 pav., pasirinktinai).
• Atminties kortelės keitimas - Rekomenduojama 128 GB, maks. 256 GB (pridedama 16 GB atminties kortelė) (6.2 pav., pasirinktinai).
• Uždėkite dangtelį ir priveržkite varžtelį (6.4 pav., pasirinktinai).

Gamyklinių parametru atstata

• Atstatos mygtuką reikia laikyti paspaustą mażdaug 7 sekundes (6.3 pav., pasirinktinai).

Pastaba: jeigu atstatos mygtuką paspausite raktu, bus atkurti gamykliniai šviestuvo su kamera nustatymai. Atlikus atstatą, kas 4 sekundes girdimas signalas.

- Uždėkite dangtelį ir priveržkite varžtą (6.4 pav., pasirinktinai).

8. Priežiūra ir techninė priežiūra

Šviestuvas su kamera nereikalauja techninės priežiūros.
Šviestuvo su kamera veikimas gali priklausyti nuo oro sąlygų. Stiprūs vėjo gūsiai, sniegas, lietus ar kruša gali tapti klaidingo suveikimo priežastimi, nes sensorius negali atskirtų staigių temperatūros pokyčių nuo šilumos šaltinių. Fiksavimo ir kameros linzes galima valyti drėgnu skudurėliu ( be valiklio ).

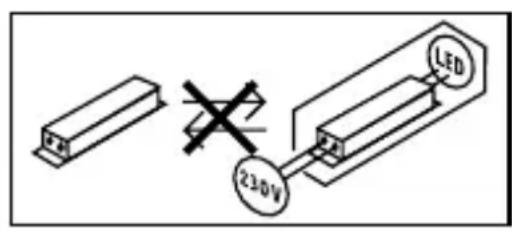

Svarbu: valdymo prietaisas nekeičiamas.

230V LED

9. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis! Tik ES šalims

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

10. Atitikties deklaracija

Aš, STEINEL GmbH, patvirtinu, kad radijo jrenginių tipas L 625 CAM SC atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: www.steinel.de

11. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantiją. Garantinis laikotarpis –

36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms da-lims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.

Remontas: pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre.

12. Teisinės nuorodos

Privatumas

„L 625 CAM SC“ sukurta naudotis lauke. Jūsų šalies įstatymai gali riboti už jūsų namo, jūsų buto arba jūsų sklypo esančių zonų stebėjimą. Pasidomėkite vietinėmis teisės normomis. Siekdami apsaugoti kitų žmonių privatumą, mon-tuokite kamerą taip, kad nebūtų galima fiksuoti viešųjų aikščių, gatvių arba jūsų kaimynų sklypo.

Be to, rekomenduojame apie „L 625 CAM SC“ ir jos veikimą informuoti gimines, lankytojus ir dirbančiuosius jūsų namuose.

Sauga

Atsižvelkite j tai, kad naudojant „L 625 CAM SC“ avariniais arba jsilaužimo atvejais apie tai automatiškai informuojami programėlėje nebūsite. Prireikus, jums patiems reikia skambinti pagalbos numeriu. „STEINEL GmbH“ neprisiima atsakomybės už nesamus ir neteisingus pranešimus arba fiksacijas.

13. Techniniai duomenys

Matmenys (I × P × A) 305 × 77 × 131 mm

Prijungimas prie elektros tinklo 220–240 V, 50/60 Hz

Galios suvartojimas ( P_on ) 14 W

Budėjimo režimas (sensorius) ( P_sb ) 0,50 W

Budėjimo režimas (tinklas (P _ne ) 0,50 W

Šviesos srautas (360°) 925 lm

Efektyvumas 66 lm/W

Spalvinė temperatūra 3.000 K (šiltai balta spalva)

Spalvos atkūrimo koeficientas R _a = 80

Vidutinis projektinis tarnavimo laikas 36.000 valandų (L70B50, esant 25 °C)

Spalvų nuoseklumas SDCM Pradinė reikšmė: 3

Šviesos intensyvumo pasiskirstymas

Ryšiai	Wi-Fi 2.4 GHz;/5 GHz
Siųstuvo galingumas	< 100 mW
Sensorinė technika	Pasyvūs infraraudonieji spinduliai
Apimties kampas	180° su 45° atverties kampu
Montavimo aukštis	1,8–2 m
Jautrumo zona	10 m tangentiškai
Prieblandos lygio nustatymas	10–10.000 liuksų
Bazinis apšvietimas	10–40 %
Švietimo trukmės nustatymas	1 min., 3 min., 10 min., 15 min.
Temperatūros diapazonas	Nuo -10 °C iki + 40 °C
Saugos klasė	IP44
Apsaugos klasė	I
Energinio veiksmingumo klasė	Šiame gaminyje yra „E“ energinio veiksmin-gumo klasės šviesos šaltinis.

Kamera

Raiška 1.920 x 1.080 px, apsauginis dangtelis

Apimties kampas 110° horizontaliai / 90° vertikaliai

Nustatymo kampas Horizontaliai 90° j visas puses /vertikaliai nuo 20° iki 30°

Atminties kortelė Rekomenduojama 128 GB, maks. 256 GB(pridedama 16 GB atminties kortelė)

Suvartojama galia 2,7 W

14. Veikimo sutrikimai

Sutrikimas Priežastis Ištaisymas

Šviestuve su kame-ra nėra įtampos	■ Suveikė saugiklis, nejjungta,nutrauktas laidas■ Tinklo įvade įvyko trumpasisjungimas■ Išsijungė tinklo jungiklis(jei yra)	■ ljunkite, pakeiskite saugiklj;jjunkite tinklo jungiklj;įtampos tikrinimo prietaisupatikrinkite laidą■ Patikrinkite jungtis■ ljunkite tinklo jungiklj
Šviestuvas su ka-mera nejsijungia	■ Neteisingai nustatytasprieblandos lygis■ Tinklo jungiklis IŠJUNGTAS■ Suveikė saugiklis	■ Nustatykite iš naujo■ ljunkite■ ljunkite, pakeiskite saugiklj;jeigu reikia, patikrinkite jungtį
Šviestuvas su ka-mera neišsijungia	■ Jautrumo zonoje fiksuojamas nuolatinis judesys	■ Patikrinkite veikimo zonosnustatymus
Šviestuvas su ka-mera įsijungia, norsjudesys fiksuojamasnebuvo	■ Šviestuvas su kamerasumontuotas netvirtai■ Judesys buvo, tačiau sensorius jo nepažino ( judesys užsienos, judėjo mažas objektas arti lempos ir t. t.)	■ Tvirtai sumontuokite korpusą■ Patikrinkite veikimo zonosnustatymus
Užfiksavus judėjimąšviestuvas su ka-mera nejsijungia	■ Greiti judesiai nuslopinamisiekiant sumažinti trikdžiusarba nustatyta per mažajautrumo zona■ Neteisingai nustatytasprieblandos lygis	■ Patikrinkite veikimo zonosnustatymus■ Nustatykite iš naujo
Naudojantis progra-mėle nejmanomaprisijungti prie švies-tuvo su kamera	■ WLAN maršrutizatorius pertoli nuo šviestuvo su kamerair ( arba ) statinių dalys, pvz.,sienos, trukdo perduoti ryšį	■ Naudokite retransliatorių
Išmanusis telefo-nas / planšetiniskompiuteris neprisi-jungia prie šviestuvosu kamera	■ Galutinis prietaisas jauprijungtas	■ Paspauskite atstatosmygtuką arba nuskaitykiteprijungto galutinio prietaisoQR kodą
Vaizdas neperduo-damas realiuojulaiku	■ Per aukšta temperatūra ■ Prireikus išjunkite nuolatinįapšvietimą ir leiskite atvėsti
