Produkto tipas	LED lauko ir vidaus judesio detektorinė lempa
Prekės ženklas	Steinel
Modelis	XLED home curved S
Maitinimas	220-240 V, 50/60 Hz
Sunaudojama galia	9,30 W
Šviesos srautas	862 lm
Šviesos efektyvumas	93 lm/W
Spalvos temperatūra	3000 K (šilta balta)
Spalvų perteikimo indeksas (CRI)	82
Nominali tarnavimo trukmė	Daugiau nei 60 000 valandų (L70B50 esant 25°C)
Aptikimo technologija	Pasyvus infraraudonųjų spindulių (PIR)
Aptikimo nuotolis	8 metrai
Aptikimo kampas	160° su detektoriumi prie sienos paviršiaus
Maksimalus padengiamas plotas	Maždaug 50 m²
Užlaikymo laikas	Reguliuojamas nuo 2 sekundžių iki 70 minučių
Įsijungimo slenkstis (prieblandos)	Reguliuojamas nuo 2 iki 1 000 liuksų
Apsaugos klasė	IP44
Apsaugos klasė (elektrinė)	II (dviguba izoliacija)
Matmenys (A × P × G)	120 × 160 × 107 mm
Aplinkos temperatūros diapazonas	-20 °C iki +40 °C
Montavimas	Ant sienos, viduje ir lauke, rekomenduojamas aukštis 2,20 m
Detektoriaus orientavimas	±30° horizontaliai
Aptikimo zonos reguliavimas	Lęšio segmentų maskavimui skirti lipnūs dangteliai
Priežiūra	Valymas drėgna šluoste, be ploviklio
Gamintojo garantija	36 mėnesiai (3 metai)

Dažnai užduodami klausimai - XLED home curved S STEINEL

Kodėl lempa neįsijungia?

Pirmiausia patikrinkite, ar prietaisas yra įjungtas (saugiklis, jungiklis). Jei įsijungimo slenkstis nustatytas į naktinį režimą (simbolis Ⓑ), lempa neįsijungs dienos metu. Nustatykite rankenėlę į ✿ (dieninis režimas), kad galėtumėte išbandyti dieną. Taip pat patikrinkite aptikimo zoną: kliūtys gali ją sumažinti.

Kaip sureguliuoti užlaikymo laiką?

Užlaikymo laikas reguliuojamas sukant rankenėlę F (pav. 3.3). Sukite ją link simbolio +, kad padidintumėte trukmę (iki maždaug 70 min.) arba link -, kad sumažintumėte (mažiausiai 2 sekundės). Zonos reguliavimui pasirinkite trumpiausią trukmę.

Ar galiu pakeisti LED lemputę?

Ne, LED šviesos šaltinis nėra keičiamas. Jei jis sugedo, turi būti pakeistas visas prožektorius (žr. garantiją).

Koks rekomenduojamas montavimo aukštis?

Optimalus aukštis yra maždaug 2,20 m, kad būtų pasiektas maksimalus 8 m aptikimo nuotolis. Montuokite prietaisą ant tvirto paviršiaus, kad išvengtumėte svyravimų.

Kaip apriboti aptikimo zoną, kad būtų išvengta netikėtų įsijungimų?

Naudokite pridėtus lipnius dangtelius (pav. 7.1), kad uždengtumėte detektoriaus lęšio segmentus. Taip galite sumažinti aptikimo nuotolį ir kampą pagal savo poreikius.

Ką daryti, jei lempa nuolat įsijungia ir išsijungia?

Tai gali sukelti gyvūnų judėjimas zonoje, vėjas, linguojančios šakos ar temperatūros pokyčiai. Nukreipkite detektorių aukštyn, uždengkite dalį lęšio arba perkelkite prietaisą ant tvirtesnio paviršiaus.

Koks energijos suvartojimas budėjimo režime?

Budėjimo režime (detektorius aktyvus) suvartojama 0,20 W (Psb).

Ar galiu naudoti reguliatorių su šia lempa?

Ne, instrukcijoje nurodyta, kad šviesos intensyvumo reguliuoti negalima, o prietaisas neturi būti naudojamas su reguliatoriumi.

Kaip valyti prožektorių?

Naudokite drėgną šluostę be ploviklio. Niekada nepanardinkite į vandenį. Prietaisui nereikia specialios priežiūros.

Ką daryti, jei sutrikimo nepavyksta išspręsti?

Peržiūrėkite instrukcijos gedimų lentelę (12 skyrius). Jei problema išlieka, susisiekite su Steinel aptarnavimo centru. Jei galioja garantija (3 metai), grąžinkite nesumontuotą prietaisą su pirkimo įrodymu.

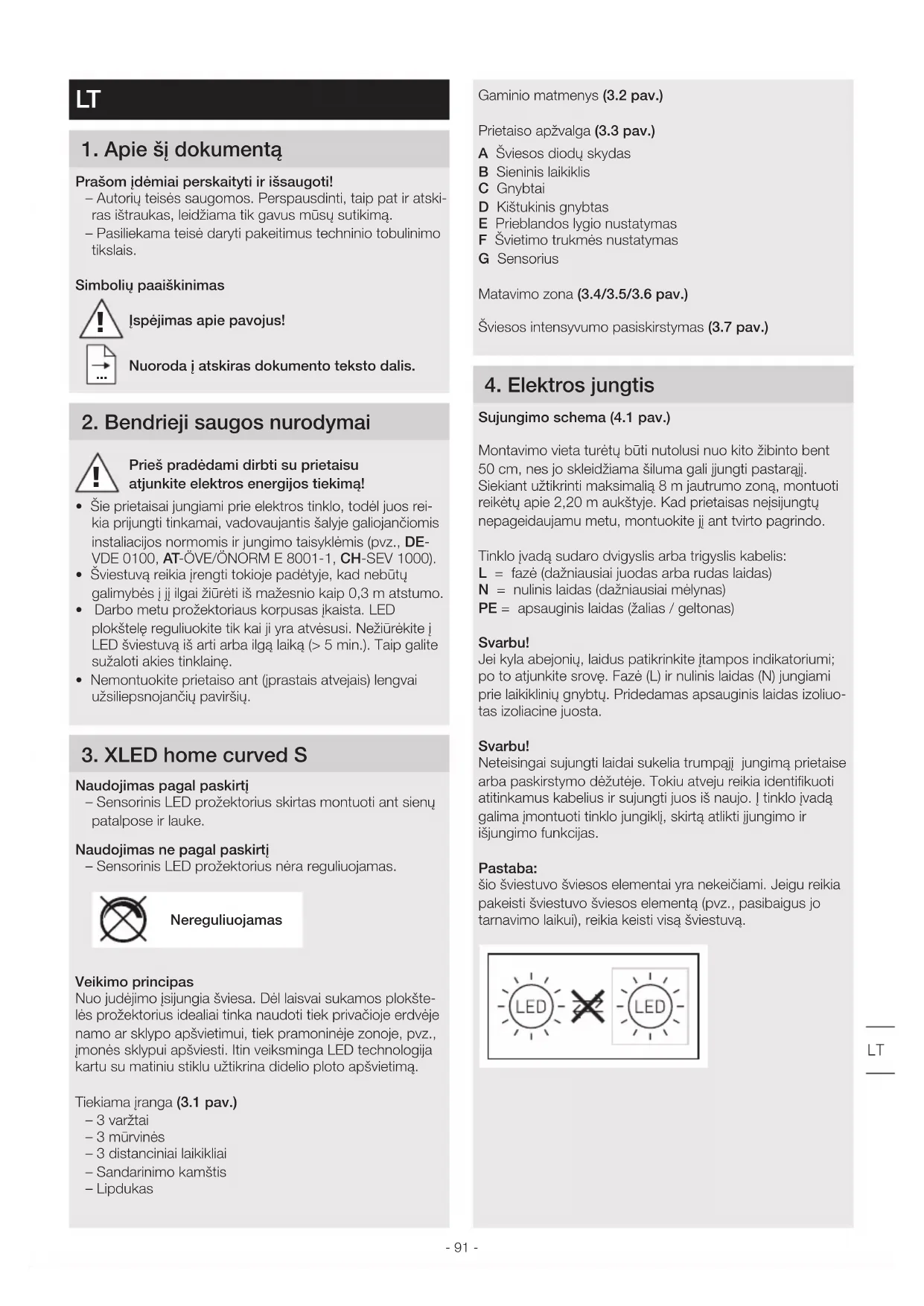

NAUDOJIMO INSTRUKCIJA XLED home curved S STEINEL

LT....91 Atsižvelgti j rašytines instrukcijas!

1. Apie ši dokumentą

Prašom jdėmiai perskaityti ir išsaugoti!

– Autorių teisės saugomos. Perspausdinti, taip pat ir atski-ras ištraukas, leidžiama tik gavus mūsų sutikimą.
- Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Simbolių paaiškinimas

Ispėjimas apie pavojus!

Nuoroda i atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Šie prietaisai jungiami prie elektros tinklo, todėl juos reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklėmis (pvz., DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000).
• Šviestuvą reikia jrengti tokioje padėtyje, kad nebūtų galimybės i jj ilgai žiūrėti iš mažesnio kaip 0,3 m atstumo.
• Darbo metu prožektoriaus korpusas jkaista. LED plokštele reguliuokite tik kai ji yra atvėsusi. Nežiūrėkite į LED šviestuvą iš arti arba ilgą laiką (> 5 min.). Taip galite sužaloti akies tinklainę.
• Nemontuokite prietaiso ant (jprastais atvejais) lengvai užsiliepsnojančių paviršių.

Naudojimas pagal paskirti

– Sensorinis LED prožektorius skirtas montuoti ant sienų patalpose ir lauke.

Naudojimas ne pagal paskirtj

– Sensorinis LED prožektorius nėra reguliuojamas.

Nereguliuojamas

Veikimo principas

Nuo judėjimo jsijungia šviesa. Dėl laisvai sukamos plokšte- lės prožektorius idealiai tinka naudoti tiek privačioje erdvėje namo ar sklypo apšvietimui, tiek pramoninėje zonoje, pvz., įmonės sklypui apšviesti. Itin veiksminga LED technologija kartu su matiniu stiklu užtikrina didelio ploto apšvietimą.

Tiekiama jranga (3.1 pav.)

• 3 varžtai
  -3 mūrvinės
• 3 distanciniai laikikliai
• Sandarinimo kamštis
• Lipdukas

Gaminio matmenys (3.2 pav.)

Prietaiso apžvalga (3.3 pav.)

A Šviesos diodu skydas
B Sieninis laikiklis
C Gnybtai
D Kištukinis gnybtas
E Prieblandos lygio nustatymas
F Švietimo trukmės nustatymas
G Sensorius

Matavimo zona (3.4/3.5/3.6 pav.)

Šviesos intensyvumo pasiskirstymas (3.7 pav.)

4. Elektros jungtis

Sujungimo schema (4.1 pav.)

Montavimo vieta turėtų būti nutolusi nuo kito žibinto bent 50 cm, nes jo skleidžiama šiluma gali jungti pastarajj.

Siekiant užtikrinti maksimalia 8 m jautrumo zoną, montuoti reikėtu apie 2,20 m aukštyje. Kad prietaisas nejsijungtu nepageidaujamu metu, montuokite jj ant tvirto pagrindo.

Tinklo jvada sudaro dvigyslis arba trigyslis kabelis:

L = fazė (dažniausiai juodas arba rudas laidas)

N = nulinis laidas (dažniausiai mėlynas)

PE = apsauginis laidas (žalias / geltonas)

Svarbu!

Jei kyla abejonių, laidus patikrinkite įtampos indikatoriumi; po to atjunkite srove. Fazė (L) ir nulinis laidas (N) jungiami prie laikiklinių gnybtų. Pridedamas apsauginis laidas izoliuotas izoliacine juosta.

Svarbu!

Neteisingai sujungti laidai sukelia trumpaji jungimą prietaise arba paskirstymo déžutėje. Tokiu atveju reikia identifikuoti atitinkamus kabelius ir sujungti juos iš naujo. Į tinklo įvadą galima įmontuoti tinklo jungiklj, skirtą atlikti jjungimo ir išjungimo funkcijas.

Pastaba:

šio šviestuvo šviesos elementai yra nekeičiami. Jeigu reikia pakeisti šviestuvo šviesos elementą (pvz., pasibaigus jo tarnavimo laikui), reikia keisti visą šviestuvą.

LED LED

5. Montavimas

• Visas dalis patikrinkite dėl pažeidimų.
• Esant pažeidimams gaminio nenaudokite.
• Pasirinkite tinkamą montavimo vietą atsižvelgdami j jautrumo zonos ilgj ir judėjimo fiksavimą.

Judėjimas patikimiausiai fiksujamas tuomet, kai prietaisas sumontuojamas šonu judėjimo krypčiai ir sensoriaus stebėjimo lauko neužstoja jokios kliūtys (pvz., medžiai, sienos ir t. t.).

Montavimo eiga

• Išjunkite elektros energijos tiekimą (4.1 pav.).
• Atlaisvinkite varžta (5.1 pav.).
• Nuimkite korpusa nuo sieninio laikiklio (5.2 pav.).
• Atskirkite kištukinį gnybtą nuo sieninio laikiklio (5.3 pav.).
• Pasižymėkite gręžtinių skylių vietas (5.4 pav.).
• Išgręžkite skyles ir jkiškite kaiščius (5.5 pav.).
• Virštinkinio įvado montavimas naudojantis distanciniais laikikliais (5.6 pav.).
  • Potinkinis montavimas (5.7 pav.).
• Prijunkite jungiamuosius laidus (5.8 pav.).
• Sujunkite kištukinius gnybtus (5.9 pav.).
• Korpusa uždėkite ant sieninio laikiklio (5.10 pav.).
• Isukite varžta (5.11 pav.).
• Jjunkite elektros energijos tiekimą (6.1 pav.).
• Atlikite nustatymus → „6. Funkcija“

6. Veikimas

Gamyklos nustatymas

– Prieblandos lygio nustatymas 1000 liuksų
– Švietimo trukmės nustatymas 2 s

Prieblandos lygio nustatymas (6.2 E pav.)

Nustatoma be pakopy

Nustatymo reguliatorius ties prieblandos režimu = maždaug 2 liuksai

Nustatymo reguliatorius ties dienos šviesos režimu 🙏 = maždaug 1000 liuksų

Pastaba

Norėdami nustatyti jautrumo zoną dienos metu nustatymo reguliatorių nustatykite ties 🌿 = dienos šviesos režimas.

Švietimo trukmės nustatymas (6.2 F pav.)

Nustatymo reguliatorius maks. = ilgiausias laikas (apie 70 min.) Nustatymo reguliatorius min. = trumpiausiais laikas (apie 2 s)

Pastaba

Nustatant jautrumo zoną rekomenduojama nustatyti trum-piausią švietimo trukmę.

7. Jautrumo zonos nustatymas (reguliavimas)

Esant poreikiui jautrumo zoną galima nustatyti optimaliai.

Lipdukas (7.1 pav.)

Užsklanda skirta uždengti reikiamą kiekį linzės segmentų ir individualiai sumažinti jautrumo zonos ilgį. Klaidingi įsjungimai negalimi arba tikslingai stebimos pavojingos zonos (7.2/7.3/7.4 pav.).

Prožektoriaus galvutės sukimosi zona (7.5 pav.).

8. Priežiūra ir techninė priežiūra

Gaminiui techninė priežiūra nereikalinga.

Užsiteršusj prožektorių galima valyti drėgnu skudurėliu (be valiklio).

Svarbu: valdymo prietaisas nekeičiamas.

230V LED

9. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

10. Gamintojo garantija

Šis „Steinel“ jrenginys pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ su-teikia prietaisui garantija. Garantinis laikotarpis – 36 mėne-siai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiū-ra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms da-lims, taip pat jei prietaisas sugenda dėl netinkamo naudoji-mo arba netinkamos priežiūros. Kitiems daiktams padary-ta žala neatlyginama.

Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai

supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.

Remontas

Pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre.

1. Techniniai duomenys

Matmenys (AxPxG) 120 × 160 × 107 mm

Tinklo įtampa 220–240 V, 50/60 Hz

Galios suvartojimas (Pon) 9,30 W

Šviesos srautas (360°) 862 lm

Efektyvumas 93 lm/W

Budėjimo režimas (sensorius) (Psb) 0,20 W

Tinklo srovė 45 mA

Galios koeficientas 0,90

Spalvinė temperatūra 3000 K (šiltai balta spalva)

Spalvos atkūrimo indeksas R a = 82

Vidutinis projektinis tarnavimo laikas L70B50 esant 25 °C: >60 000 val.

Spalvų nuoseklumas SDCM Pradinė reikšmė: 3

Šviesos intensyvumo pasiskirstymas

Sensorinė technika Pasyvūs infraraudonieji spinduliai
Jautrumo zonos ilgis	8 m
Jautrumo zona	Apimties kampas:160° kampu su apsauga nuo pasislėpimoSensoriaus sukimo zona: +/-30° horizontaliaiMaks. aprėptis: apie 50 m^2
Švietimo trukmės nustatymas	2 s – 70 min.
Prieblandos lygio nustatymas	2–1000 liuksų
Saugos klasė	IP44
Apsaugos klasė	II
Aplinkos temperatūra	-20 – +40 °C

12. Veikimo sutrikimai

Sutrikimas Priežastis Ištaisymas

Sensoriniame šviesos diodu prožektoriuje nėra įtampos	■ Suveikė saugiklis, nejjungta, nutrauktas laidas ■ Trumpasisjungimas	■ ljunkite saugiklj, pakeiskite, jjunkite tinklo jungiklj; patikrinkite laidą įtampos tikrintuvu ■ Patikrinkitejungtis
Sensorinis šviesos diodu prožektorius nejsijungia	■ Veikiant dienos šviesos režimu prieblandos nustatymai nustatyti ties nakties režimu ■ Tinklo jungiklis IŠJUNGTAS ■ Suveikėsaugiklis ■ Fiksavimo diapazonas nustatytas netiksliai	■ Nustatykite iš naujo ■ ljunkite ■ ljunkite, pakeiskite saugiklj; jeigu reikia, patikrinkite jungtį ■ Sureguliuokite iš naujo
Sensorinis šviesos diodu prožektorius neišsijungia	■ Jautrumo zonoje fiksuojamas nuolatinis judesys	■ Patikrinkite diapazoną ir, jei reikia, iš naujo sureguliuokite arba nustatykite
Sensorinis šviesos diodu prožektorius nuolat jsijungia ir išsijungia	■ Fiksavimo diapazone juda gyvūnai	■ Sensorių pakreipkite aukštyn arba nustatykite tiksliau, pakeiskite jautrumo zoną arba nustatykite iš naujo
Sensorinis šviesos diodu prožektorius jsijungia nepageidaujamu metu	■ Jautrumo zonoje vėjas linguoja medžius ir krūmus ■ Užfiksuojami gatve važiuojantys automobiliai ■ Staigus temperatūros pokytis dėl orų sąlygu (vėjo, lietaus, sniego) arba oro srauto iš ventilatorių, atvirų langų ■ Sensorinis šviesos diodu prožektorius siūbuoja (juda) dėl, pvz., vėjo gūsių ar stipraus lietaus (sniego, krušos)	■ Nustatykite jautrumo zoną iš naujo ■ Nustatykite jautrumo zoną iš naujo ■ Pakeiskite jautrumo zoną, pakeiskite montavimo vietą ■ Sumontuokite sensorinį LED prožektorių ant tvirto pagrindo
