BEDIENUNGSANLEITUNG XLED home curved S STEINEL

+/- 30°- 7 -Lieferumfang (Abb31) – drei Schrauben – drei Dübel – drei Abstandhalter – ein Dichtstopfen – AbdeckaufkleberProduktmaße (Abb32) Geräteübersicht (Abb33)A LED-PanelB WandhalterC AnschlussklemmeD SteckklemmeE DämmerungseinstellungF ZeiteinstellungG SensorErfassungsbereich (Abb34/35/36)Lichtstärkeverteilung (Abb 37) 4 Elektrischer Anschluss Schaltplan (Abb41)Der Montageort sollte mindestens 50cm von einer anderen Leuchte entfernt sein, da Wärmestrahlung zur Auslösung des Systems führen kann. Um die angegebene Reichweite von max. 8m zu erzielen, sollte die Montagehöhe ca. 2,20m betragen. Montieren Sie das Gerät auf einen festen Untergrund, um Fehlschaltungen zu vermeiden.Die Netzzuleitung besteht aus einem 2- bis 3-adrigen Kabel:L = Phase (meistens schwarz, braun oder grau)N = Neutralleiter (meistens blau)PE = Schutzleiter (grün/gelb)Wichtig:Im Zweifel müssen Sie die Kabel mit einem Spannungs-prüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Nullleiter (N) werden an der Steckklemme angeschlossen. Der Schutzleiter kann mit Isolierband gesichert und beigelegt werden.Wichtig:Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Sicherungskasten später zum Kurzschluss. In diesem Fall müssen die einzelnen Kabel identifiziert und neu montiert werden. In die Netzzuleitung kann ein geeigneter Netz-schalter zum Ein- und Ausschalten montiert sein.Hinweis:Die Lichtquelle dieser Leuchte ist nicht ersetzbar. Falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

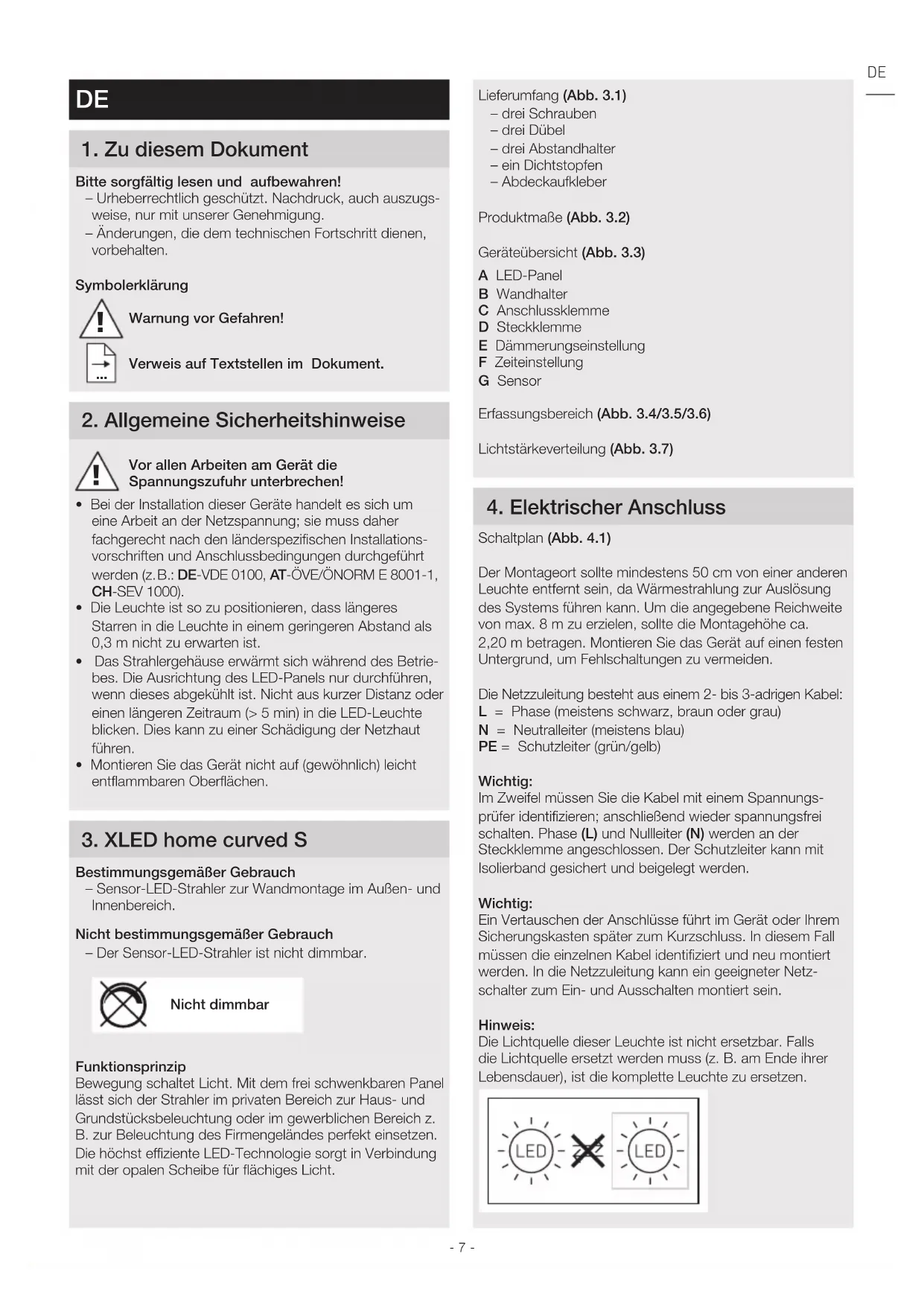

1 Zu diesem Dokument Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugs-weise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Symbolerklärung

Warnung vor Gefahren! Verweis auf Textstellen im Dokument 2 Allgemeine Sicherheitshinweise Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen! • Bei der Installation dieser Geräte handelt es sich um eine Arbeit an der Netzspannung; sie muss daher fachgerecht nach den länderspezifischen Installations-vorschriften und Anschlussbedingungen durchgeführt werden (z. B.: DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000).• Die Leuchte ist so zu positionieren, dass längeres Starren in die Leuchte in einem geringeren Abstand als 0,3m nicht zu erwarten ist.• Das Strahlergehäuse erwärmt sich während des Betrie-bes. Die Ausrichtung des LED-Panels nur durchführen, wenn dieses abgekühlt ist. Nicht aus kurzer Distanz oder einen längeren Zeitraum (> 5min) in die LED-Leuchte blicken. Dies kann zu einer Schädigung der Netzhaut führen.• Montieren Sie das Gerät nicht auf (gewöhnlich) leicht entflammbaren Oberflächen. 3 XLED home curved S Bestimmungsgemäßer Gebrauch – Sensor-LED-Strahler zur Wandmontage im Außen- und Innenbereich.Nicht bestimmungsgemäßer Gebrauch – Der Sensor-LED-Strahler ist nicht dimmbar.Nicht dimmbarFunktionsprinzipBewegung schaltet Licht. Mit dem frei schwenkbaren Panel lässt sich der Strahler im privaten Bereich zur Haus- und Grundstücksbeleuchtung oder im gewerblichen Bereich z. B. zur Beleuchtung des Firmengeländes perfekt einsetzen. Die höchst eziente LED-Technologie sorgt in Verbindung mit der opalen Scheibe für flächiges Licht.

• Alle Bauteile auf Beschädigungen prüfen.

• Bei Schäden das Produkt nicht in Betrieb nehmen.

• Geeigneten Montageort auswählen unter Berücksichti- gung der Reichweite und Bewegungserfassung. Die sicherste Bewegungserfassung wird erreicht, wenn das Gerät seitlich zur Gehrichtung montiert wird und keine Hindernisse (z. B. Bäume, Mauern etc.) die Sicht des Sensors behindern. Montageschritte

• Stromversorgung abschalten. (Abb41)

• Sicherungsschraube lösen. (Abb51)

• Gehäuse vom Wandhalter lösen. (Abb52)

• Steckklemme vom Wandhalter trennen. (Abb53)

• Bohrlöcher anzeichnen. (Abb54)

• Löcher bohren und Dübel einsetzen. (Abb55)

• Montage Aufputz mit Abstandhaltern (Abb56)

• Montage Unterputz (Abb57)

• Anschlusskabel anschließen. (Abb58)

• Steckklemme verbinden. (Abb59)

• Gehäuse auf Wandhalter aufstecken. (Abb510)

• Sicherungsschraube einschrauben. (Abb511)

• Stromversorgung einschalten. (Abb61)

• Einstellungen vornehmen ➜ "6 Funktion" 6 Funktion Werkseinstellungen: – Dämmerungseinstellung 1000Lux – Zeiteinstelllung 2Sekunden Dämmerungseinstellung (Abb62 E) stufenlos einstellbar Einstellregler auf = Dämmerungsbetrieb ca. 2Lux Einstellregler auf = Tageslichtbetrieb ca. 1.000Lux Hinweis: Bei Einstellung des Erfassungsbereiches bei Tageslicht ist der Einstellregler auf = Tageslichtbetrieb zu stellen. Zeiteinstellung (Abb62 F) Einstellregler max = längste Zeit, ca. 70min Einstellregler min = kürzeste Zeit, ca. 2Sekunden Hinweis: Bei Einstellung des Erfassungsbereiches wird empfohlen, die kürzeste Zeit zu wählen. 7 Reichweiteneinstellung/Justierung Je nach Bedarf kann der Erfassungsbereich optimal einge- stellt werden. Abdeckaufkleber (Abb71) Die Abdeckfolie dient dazu, beliebig viele Linsensegmente abzudecken und somit die Reichweite individuell einzu- schränken. Fehlschaltungen werden ausgeschlossen oder Gefahrenstellen gezielt überwacht. (Abb72/73/74) Schwenkbereich Strahlerkopf (Abb75) 8 Wartung und Pflege Das Produkt ist wartungsfrei. Der Strahler kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden. Wichtig: Das Betriebsgerät ist nicht austauschbar. 9 Entsorgung Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wieder- verwertung zugeführt werden. 10 Herstellergarantie Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Wir beglückwünschen Sie zum Kauf Ihres STEINEL- Produkts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehen- den Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rücker- stattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungs- ansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht.- 9 -Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:• bei einem gebrauchsbedingten oder sonstigen natür-lichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergän-zungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,• wenn Wartung und Pflege der Produkte nicht entspre-chend der Bedienungsanleitung erfolgt sind,• wenn Anbau und Installation nicht gemäß den Installations vorschriften von STEINEL ausgeführt wurden,• bei Transportschäden oder -verlusten.Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deut-sches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).GeltendmachungWenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeich-nung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir emp-fehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung. HERSTELLER

HERSTELLER GARANTIE HERSTELLER GARANTIE 11 Technische Daten Abmessungen (H×B×T) 120×160×107 mm Netzspannung 220-240V, 50/60HzLeistungsaufnahme (P ) 9,30WLichtstrom (360°) 862lmEffizienz 93lm/WStandby Sensor (P ) 0,20WNetzstrom 45 mALeistungsfaktor 0,90Farbtemperatur 3.000 K (warmweiß)Farbwiedergabeindex R = 82Mittlere Bemessungslebensdauer L70B50 bei 25°C: >60.000 Std.FarbkonsistenzSDCM Anfangswert: 3Lichtstärkeverteilung

150° 120° 90° 60° 120° 90° 60° 30° C0 / C180 cd / 1000 C90 / C270 30°0° 180° 150° Sensortechnik Passiv-InfrarotReichweite 8mErfassungsbereich Erfassungswinkel: 160° mit Unterkriechschutz Schwenkbereich Sensor: +/-30° horizontal Max. Flächenabdeckung: Ca. 50m²Zeiteinstellung 2s - 70minDämmerungseinstellung 2-1.000 LuxSchutzart IP44 Schutzklasse IIUmgebungstemperatur -20 - +40°C DE- 10 - 12 Betriebsstörungen Störung Ursache Abhilfe Sensor-LED-Strahler ohne Spannung ■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen ■ Kurzschluss ■ Sicherung einschalten, tauschen, Netzschalter einschalten; Leitung mit Spannungsprüfer überprüfen ■ Anschlüsse überprüfen Sensor-LED-Strahler schaltet nicht ein ■ bei Tagesbetrieb, Dämmerungs- einstellung steht auf Nachtbetrieb ■ Netzschalter AUS ■ Sicherung hat ausgelöst ■ Erfassungsbereich nicht gezielt eingestellt ■ neu einstellen ■ Einschalten ■ Sicherung einschalten, tauschen, evtl. Anschluss überprüfen ■ neu justieren Sensor-LED-Strahler schaltet nicht aus ■ dauernde Bewegung im Erfassungsbereich ■ Bereich kontrollieren und evtl. neu justieren bzw. abdecken Sensor-LED-Strahler schaltet immer EIN/AUS ■ Tiere bewegen sich im Erfassungsbereich ■ Sensor höher schwenken bzw. gezielt abdecken; Bereich umstellen, bzw. abdecken Sensor-LED-Strahler schaltet unerwünscht ein ■ Wind bewegt Bäume und Sträucher im Erfassungsbereich ■ Erfassung von Autos auf der Straße ■ plötzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern ■ Sensor-LED-Strahler schwankt (bewegt sich) durch z.B. Windböen oder starken Niederschlag ■ Bereich umstellen ■ Bereich umstellen ■ Bereich verändern, Montageort verlegen ■ Sensor-LED-Strahler auf einen festen Untergrund montieren- 11 -Product dimensions (Fig 32)Product components (Fig 33)A LED panelB Wall mountC Connecting terminalD Plug-in terminalE Twilight settingF Time settingG SensorDetection zone (Fig34/35/36)Luminous intensity distribution (Fig 37) 4 Electrical connection Wiring diagram (Fig41)The mounting location should be at least 50cm away from other lights because heat radiated from these may activate the system. To obtain the specified max. reach of 8m, the sensor should be installed at a height of approx. 2.20m. Install the unit on a firm surface to avoid unintentional triggering.The mains supply lead is a 2 to 3-core cable:L = phase conductor (usually black, brown or grey)N = neutral conductor (usually blue)PE = protective-earth conductor (green/yellow)Important:If you are in any doubt, identify the conductors using a volt-age tester; then disconnect from the power supply again. Connect the phase conductor (L) and neutral conductor (N) to the plug-in terminal. The protective earth conductor may be sealed o with insulation tape and placed next to the connected conductors.Important:Incorrectly wired connections will produce a short circuit later on in the product or your fuse box. In this case, you must identify the individual cables and re-connect them. A suitable power switch for switching the light ON and OFF can be installed in the mains supply lead.Note:The light source in this light cannot be replaced. If the light source needs to be replaced (e.g. at the end of its service life), the complete light must be replaced.

CNSTEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: [phone] www.steinel.de Contact www.steinel.de/contact 110081319 08/2021 Technische Änderungen vorbehalten. / Subject to technical modification without notice.
