BEDIENUNGSANLEITUNG RS PRO A10 SC STEINEL

1. Zu diesem Dokument 3
2. Allgemeine Sicherheitshinweise 3
3. Gerätebeschreibung 4
4. Elektrischer Anschluss 10
5. Montage 12
6. Funktion 20
7. Wartung und Pflege 23
8. Entsorgung 24
9. Konformitätserklärung 24
10. Herstellergarantie 25
11. Technische Daten 28
12. Störungsbehebung 30

1. Zu diesem Dokument

—Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
-Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Warnung vor Gefahren!

Warnung vor Gefahren durch Strom!

Warnung vor Gefahr durch Wasser!

2. Allgemeine Sicherheitshinweise

Gefahr durch Nichtbeachtung der Gebrauchs anleitung!

Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Die Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.

• Anleitung sorgfältig lesen.
- Sicherheitshinweise befolgen.
- Zugänglich aufbewahren.

—Der Umgang mit elektrischem Strom kann zu gefährlichen Situationen führen. Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

—Die Arbeit an der Netzspannung ist nur durch qualifiziertes Fachpersonal zulässig.

-Landesübliche Installationsvorschriften und Anschlussbedingungen sind zu beachten (z. B. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

-Nur Original-Ersatzteile verwenden.

—Die äußere, flexible Leitung oder Kordel dieser Leuchte kann nicht ausgetauscht werden.
-Im Falle der Beschädigung des Kabels muss die Leuchte zerstört werden.
-Kabel 60227 IEC52; 2x0,75 mm2.

3. Gerätebeschreibung

Bestimmungsgemäßer Gebrauch - RS PRO A10 / A20 / A30 SC

-Sensor-LED-Leuchte mit aktivem Bewegungsmelder.
–Nur für Innenanwendungen.

RS PRO A10 / A20 / A30 SC Funktionsprinzip

-Der HF-/Radar-Bewegungsmelder strahlt hochfrequente elektromagnetische Wellen (5,8 GHz) ab und erfasst das durch Gegenstände reflektierte Echo.
—Das durch Bewegung veränderte Echo der Körper wird elektronisch umgesetzt und schaltet die Leuchte automatisch ein.
—Eine Bewegungserfassung ist auch durch dünne Wände, Türen und Glasscheiben möglich.
-Bewegungserfassung auch kleinster Bewegungen möglich.
-Keine Fehlschaltungen durch Wärmequellen und Temperaturschwankungen.
—Der Erfassungsbereich des Sensors lässt sich über die Reichweiteneinstellung per Weboberfläche und App exakt eingrenzen.

Hinweis:

Die Hochfrequenzleistung des HF-Sensors beträgt ca.

1 mW - das ist nur ein 1000stel der Sendeleistung eines

Handys oder einer Mikrowelle.

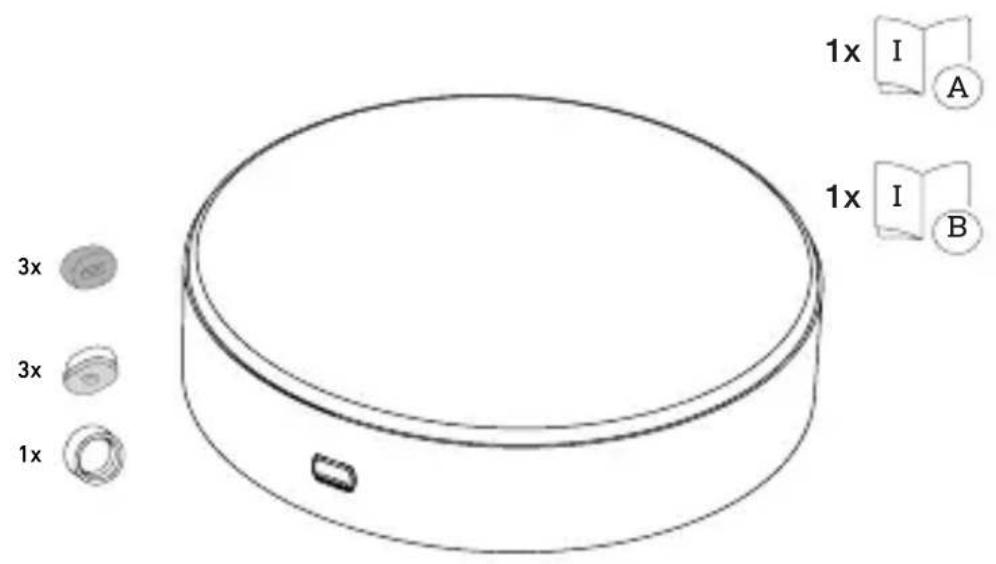

Lieferumfang

3.1

3x 3x 1x 1x I A 1x I B

-1 LED-Leuchte
-1 Sicherheitsdatenblatt (A)
-1 Quick-Start-Guide (B)
-3 Abstandshalter
-3 IP54-Dichtstopfen
-1 Sicherheitsbolzenabdeckung

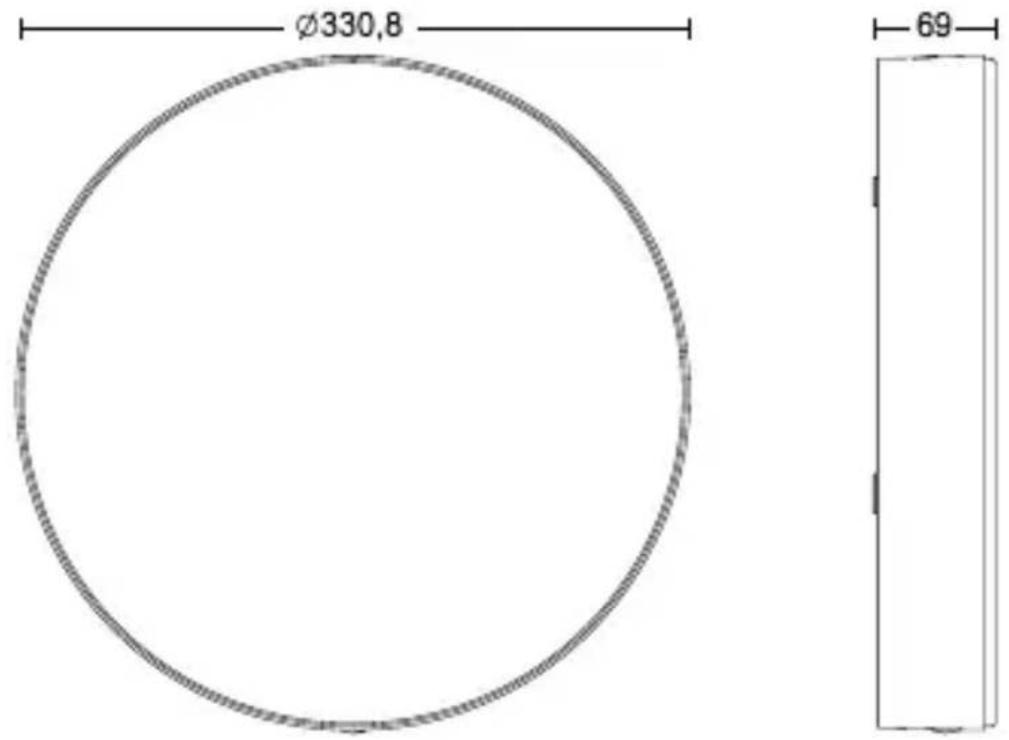

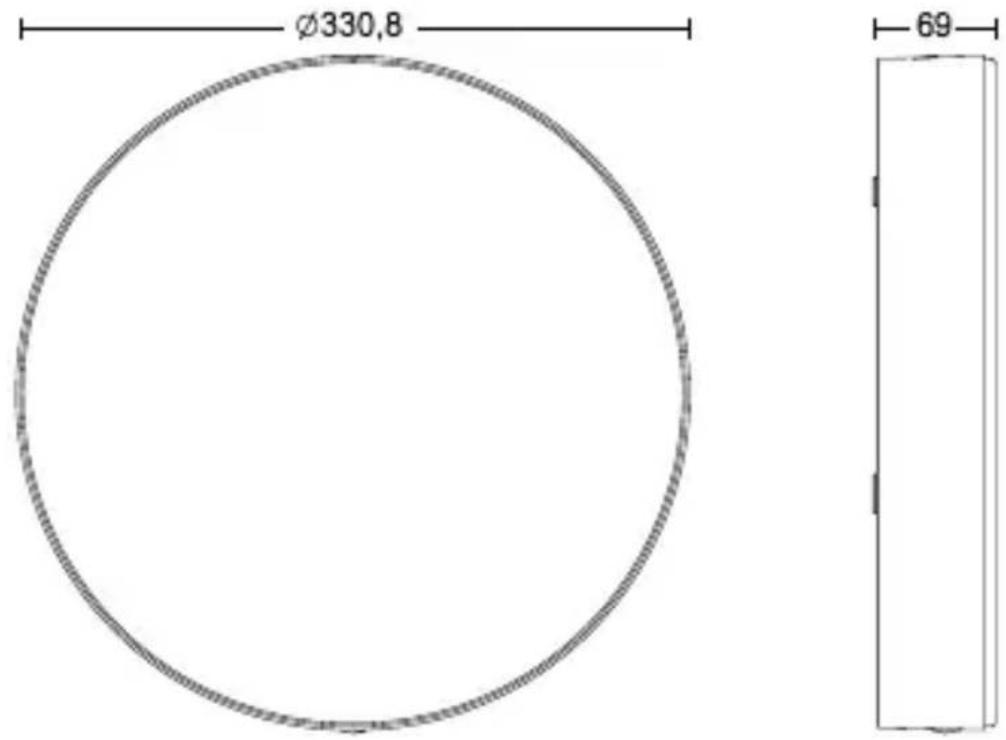

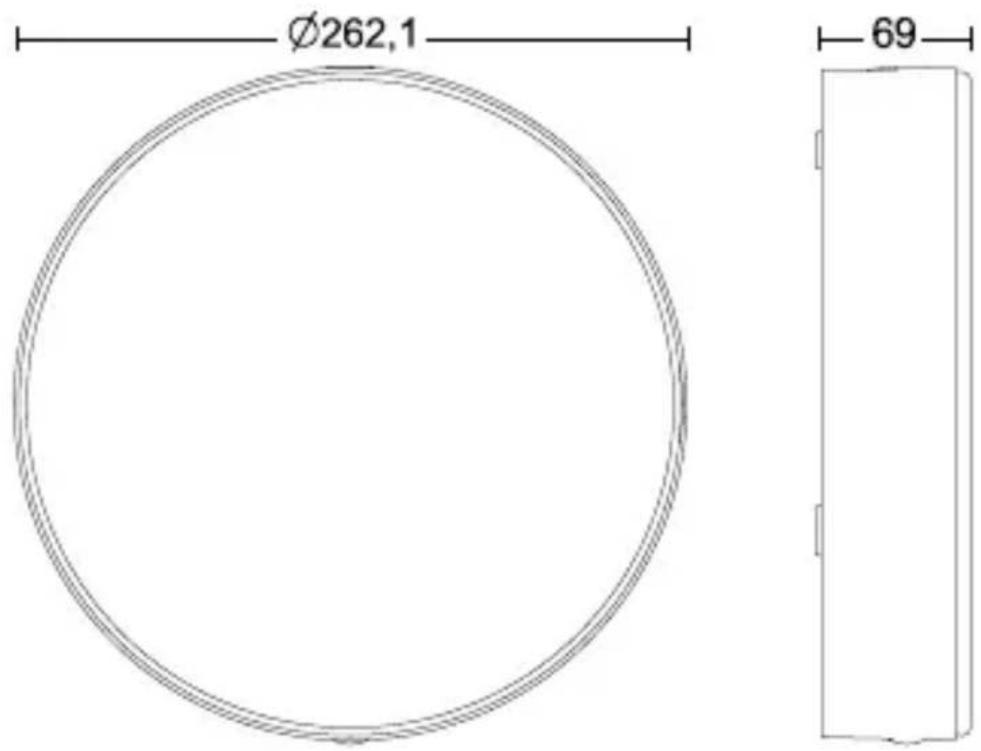

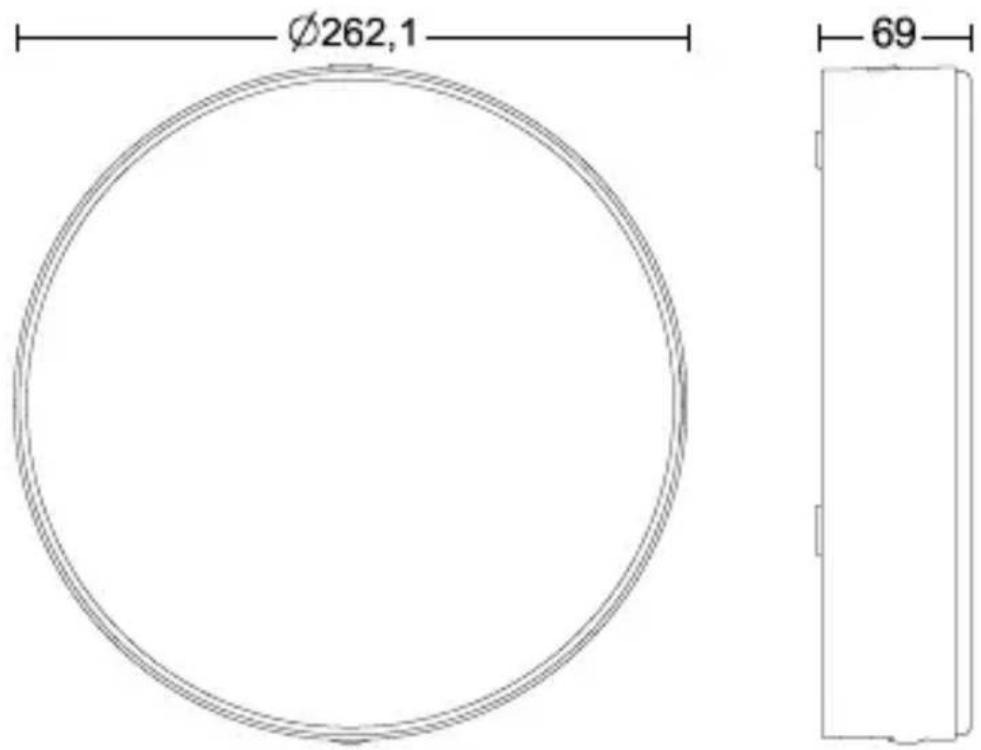

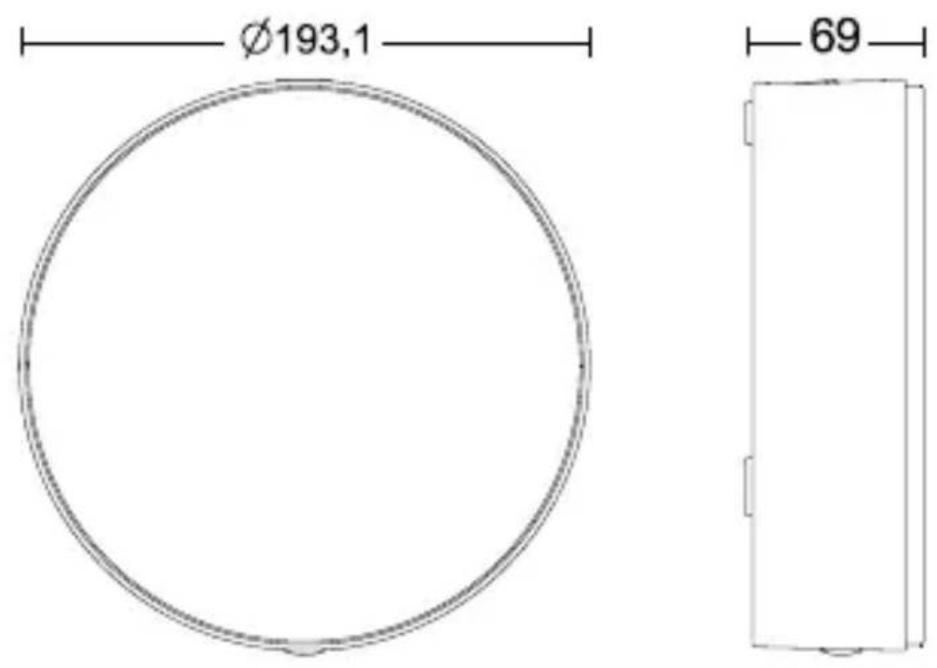

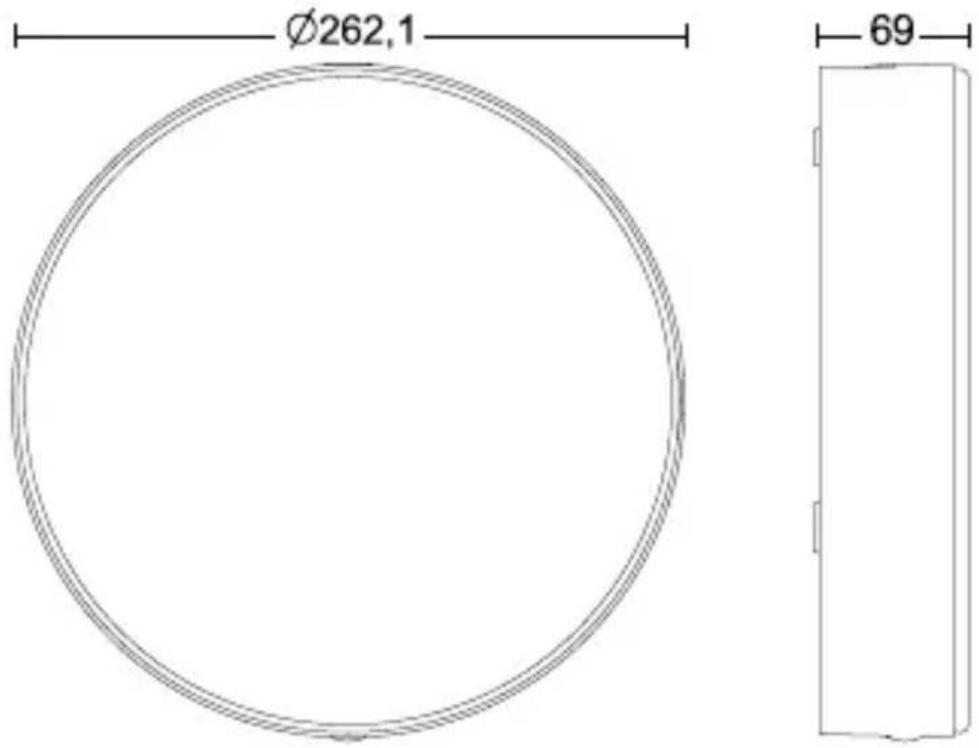

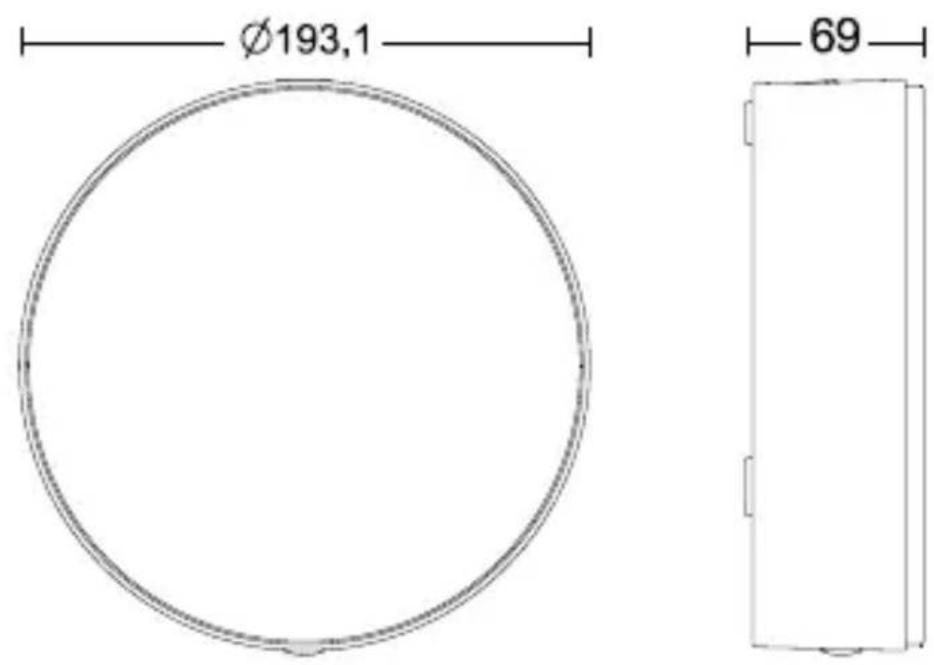

Produktmaße

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

RS PRO A30 WW/NW SC

Ø330,8 69

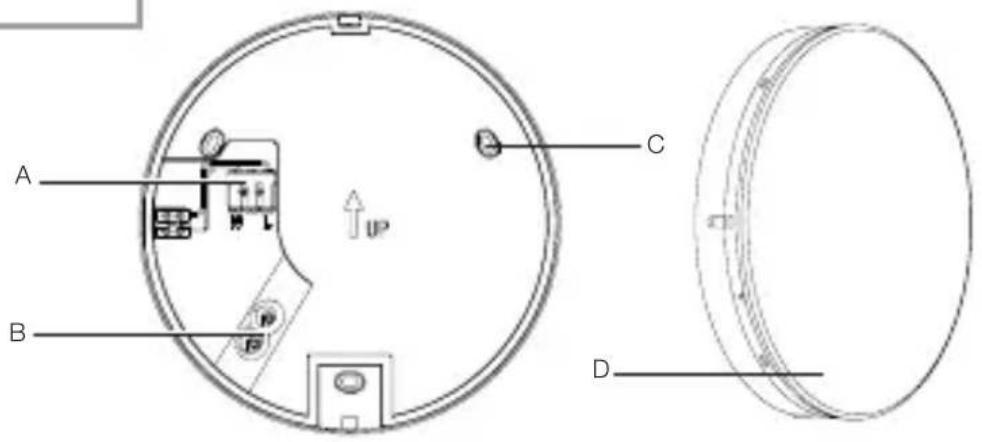

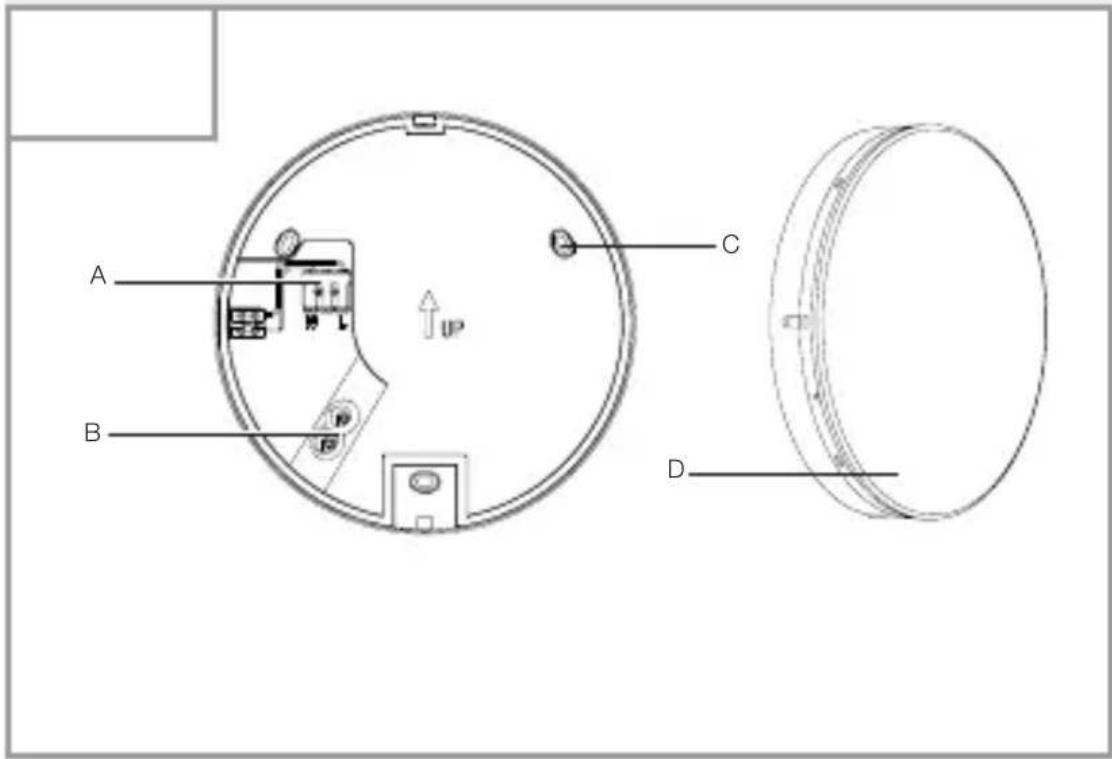

Geräteübersicht

A B C D

A Lüsterklemme
B Buchse
C Aluminium-Gehäuse
D Leuchte

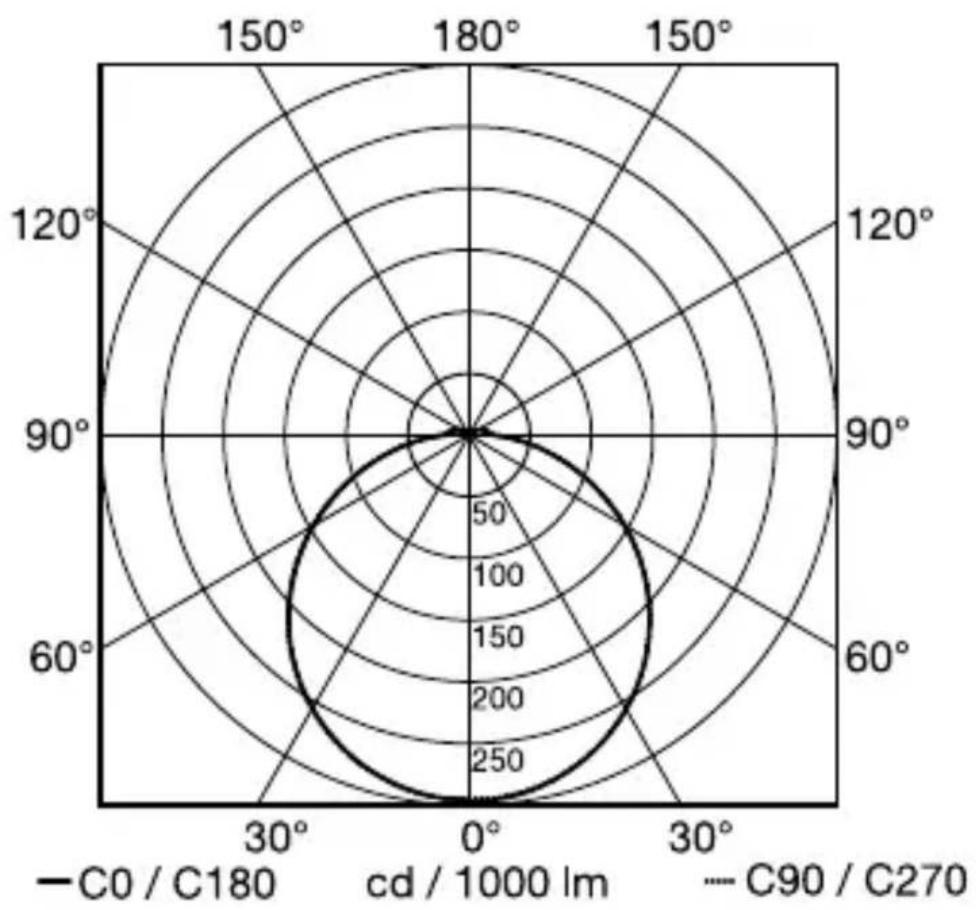

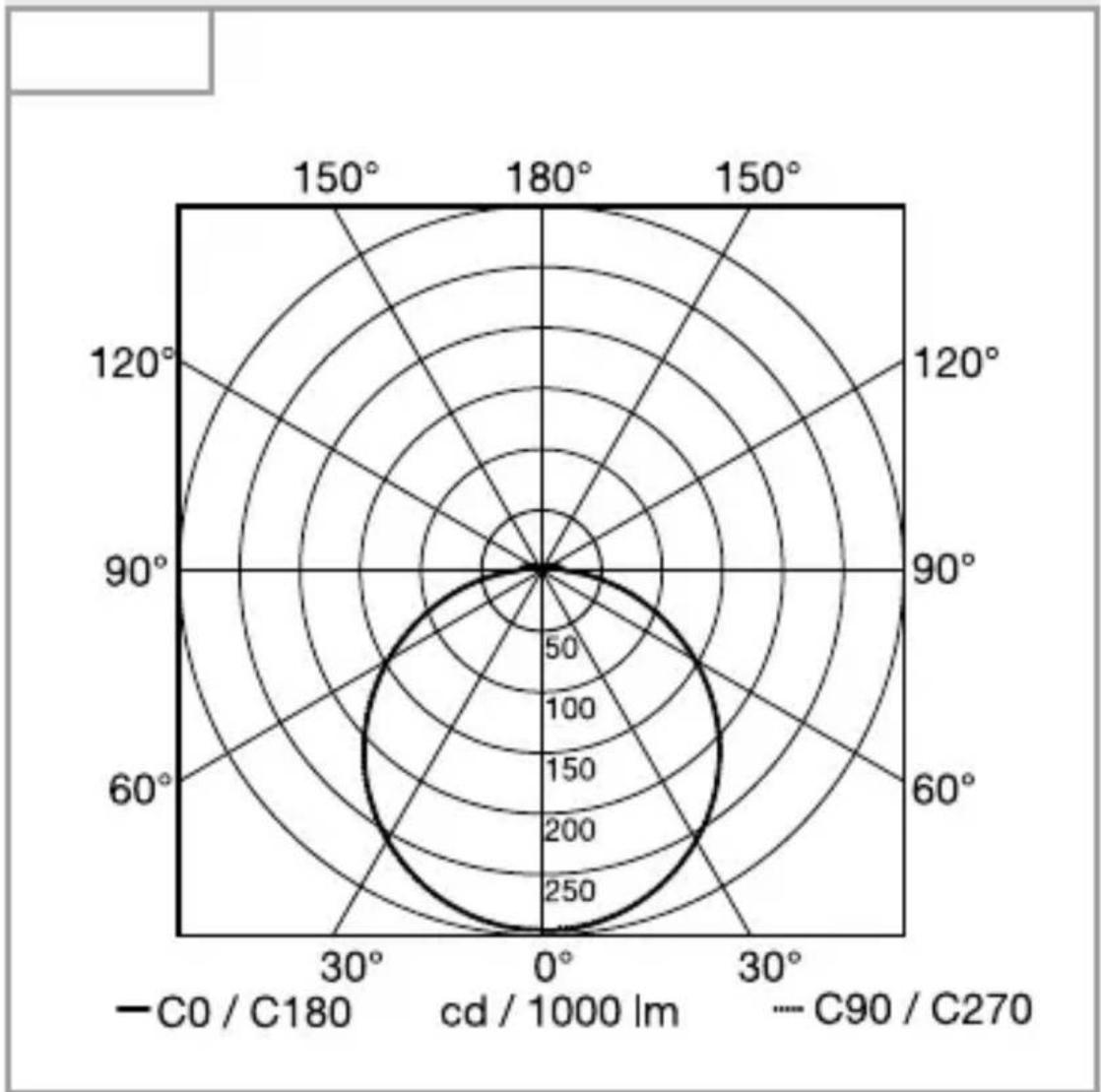

Lichtverteilungskurve

4. Elektrischer Anschluss

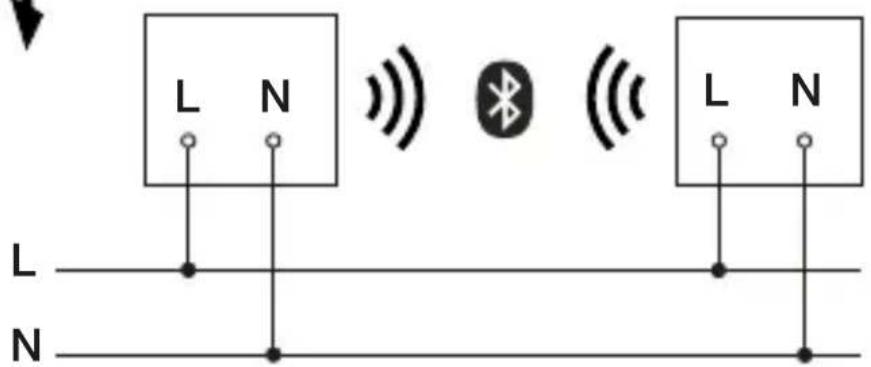

Schaltplan

4.1

L N L N

I O

Die Netzzuleitung besteht aus einem 2-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

E = Verlängerungsanschluss für Erdungskabel

Die Leuchte kann auch nach einem Netzschalter an das Stromnetz angeschlossen werden, wenn sichergestellt ist, dass der Netzschalter ständig eingeschaltet ist.

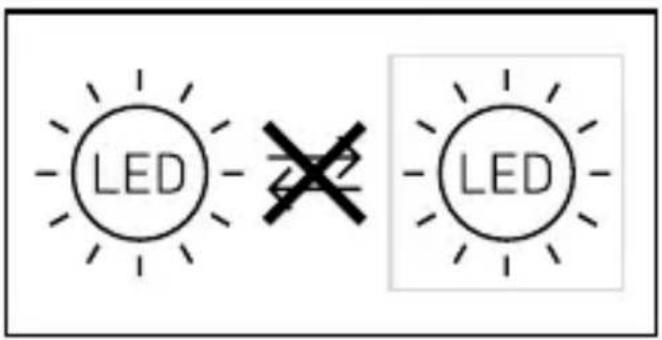

Das Leuchtmittel dieser Leuchte kann nicht ersetzt werden. Falls das Leuchtmittel ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

Gefahr durch elektrischen Strom!

Die Berührung von stromführenden Teilen kann zu elektrischem Schlag, Verbrennungen oder Tod führen

• Strom abschalten und Spannungs zufuhr unterbrechen.
- Spannungsfreiheit mit Spannungs prüfer kontrollieren.
- Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt.

Gefahr von Sachschäden!

Ein Vertauschen der Anschlussleitungen kann zu Kurz- schluss führen.

• Anschlussleitungen identifizieren.
• Anschlussleitungen korrekt verbinden.

Montagevorbereitung

• Alle Bauteile auf Beschädigung prüfen. Bei Schäden das Produkt nicht in Betrieb nehmen.
  • Geeigneten Montageort auswählen.

-Unter Berücksichtigung der Reichweite.

-Unter Berücksichtigung der Bewegungserfassung.

-Erschütterungsfrei.

-Erfassungsbereich frei von Hinder nissen.

—Nicht in explosionsgefährdeten Bereichen.

—Nicht auf leicht entflammbaren Oberflächen.

-Nicht aus kurzer Entfernung in die Lichtquelle blicken (< 30 cm).

-Mindestens 50 cm von anderen LED-Leuchten entfernt platzieren.

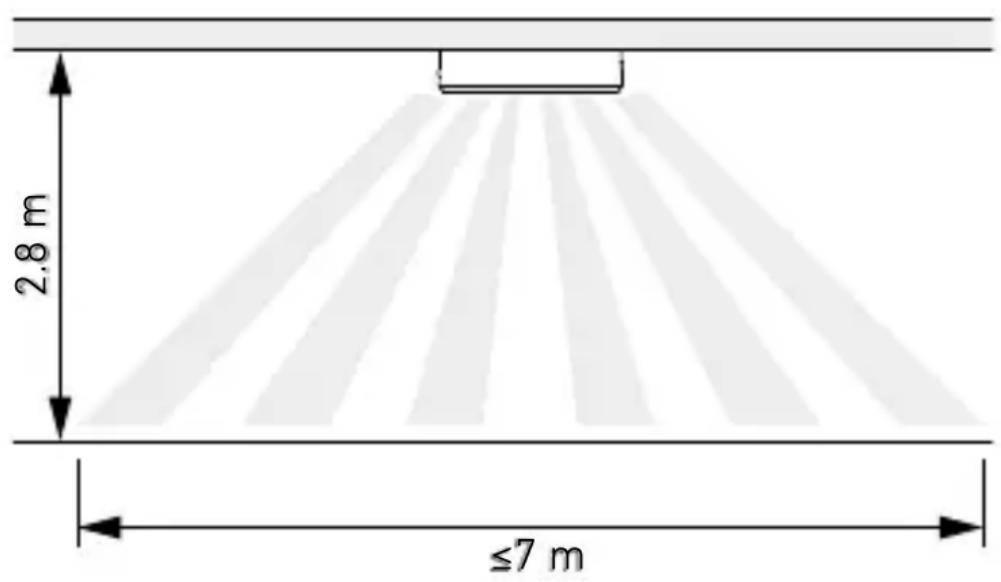

Reichweite

5.1

2.8 m ≤7 m

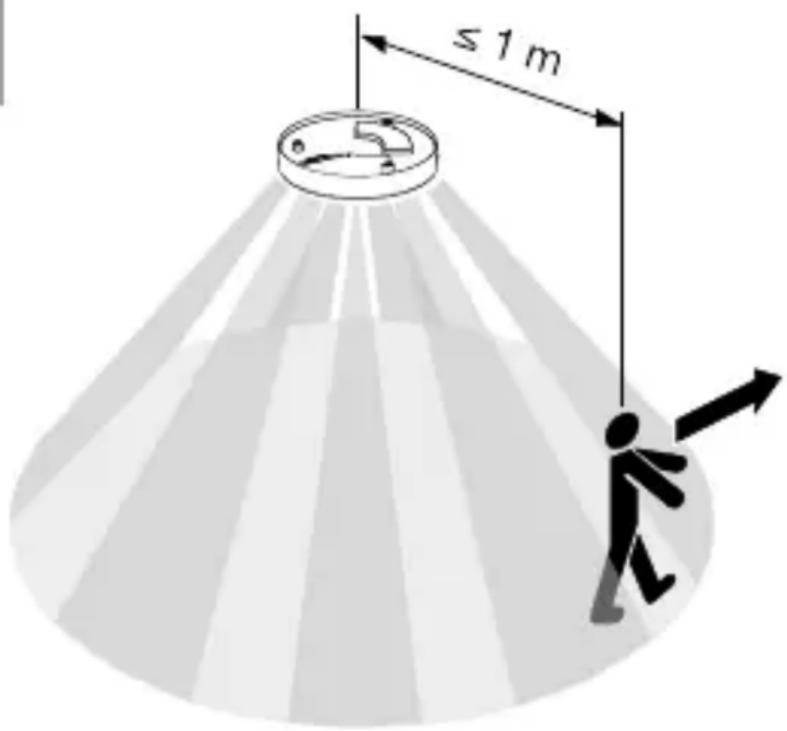

Bewegungserfassung seitlich zur Gehrichtung

5.2

≤ 1 m

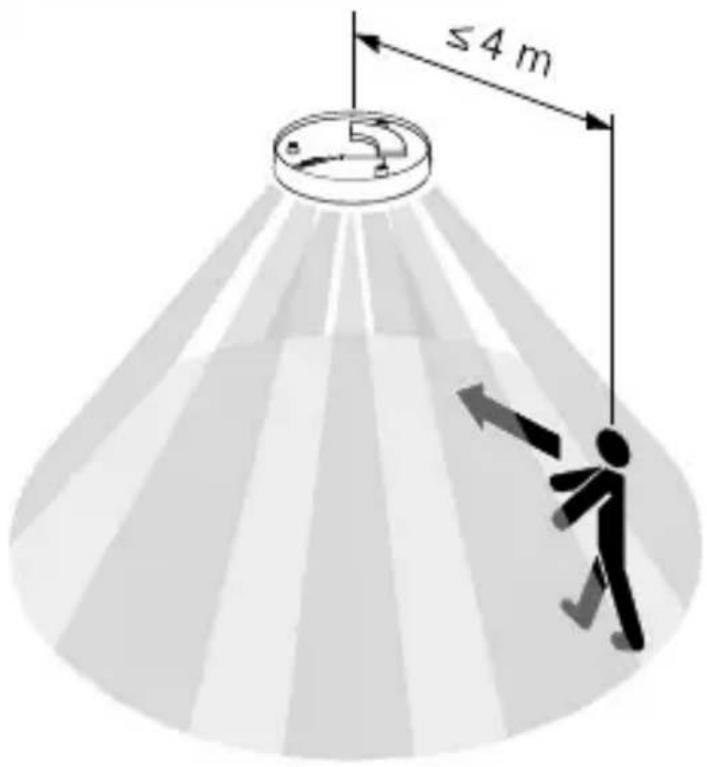

Bewegungserfassung in Gehrichtung

5.3

≤ 4 m

Montageschritte

5.4

• Prüfen, dass die Spannungs zufuhr abgeschaltet ist.
• Entfernen Sie die Abdeckung des Sicherheitsbolzens.
• Sicherungsschraube lösen. Befestigungsknopf drücken.

5.5

• Bohrlöcher anzeichnen.

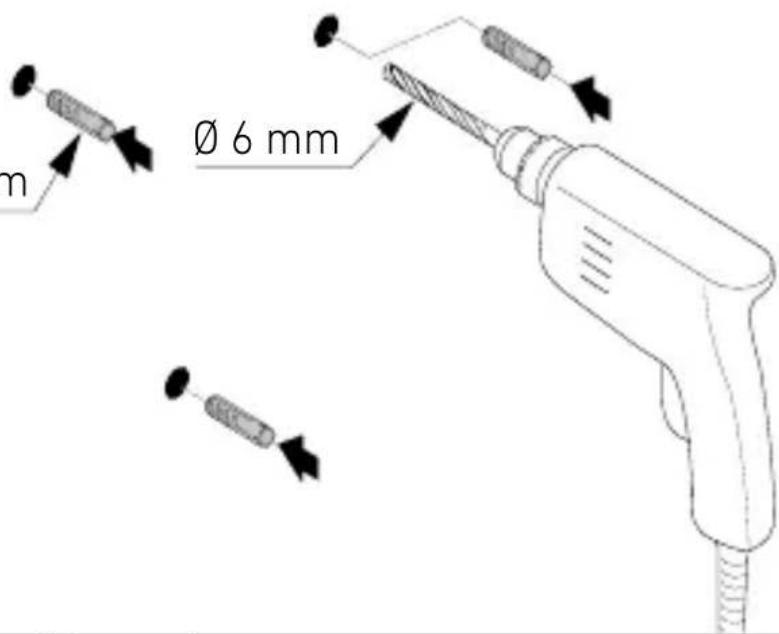

5.6

6 mm

Ø 6 mm m

- Löcher bohren (0 6 mm) und Dübel einsetzen.

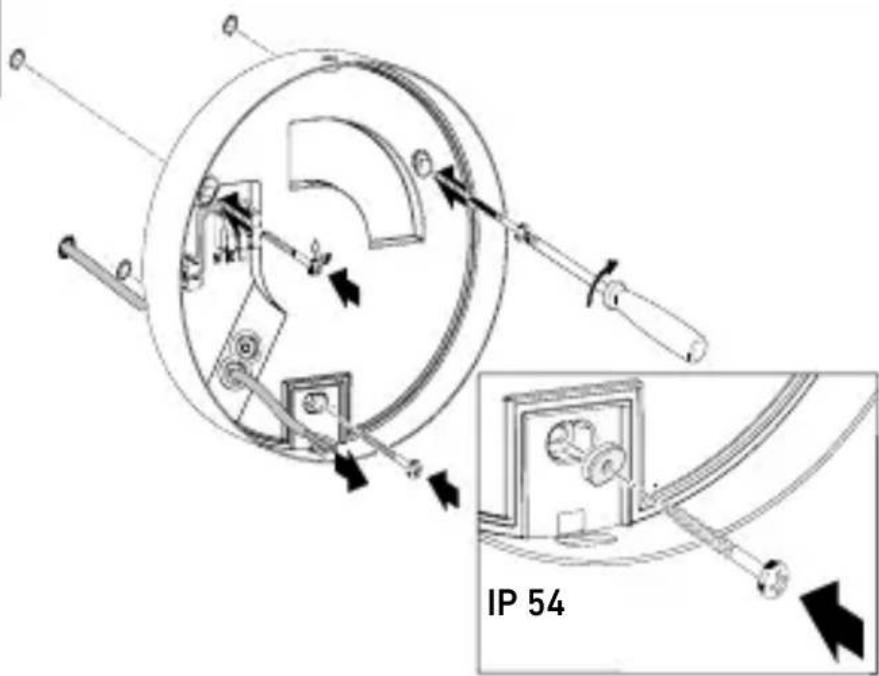

5.7

IP 54

• LED-Leuchte bei Unterputz-Zuleitung anschrauben.
- Dichtstopfen verwenden. Dies ist für die Schutzart IP54 erforderlich.
- Sicherstellen, dass das Anschlusskabel doppelt isoliert und die Isolierung nicht beschädigt ist.

5.8

• LED-Leuchte bei Aufputz-Zuleitung anschrauben.
- Dichtstopfen verwenden. Dies ist für die Schutzart IP54 erforderlich.
- Sicherstellen, dass das Anschlusskabel doppelt isoliert und die Isolierung nicht beschädigt ist.

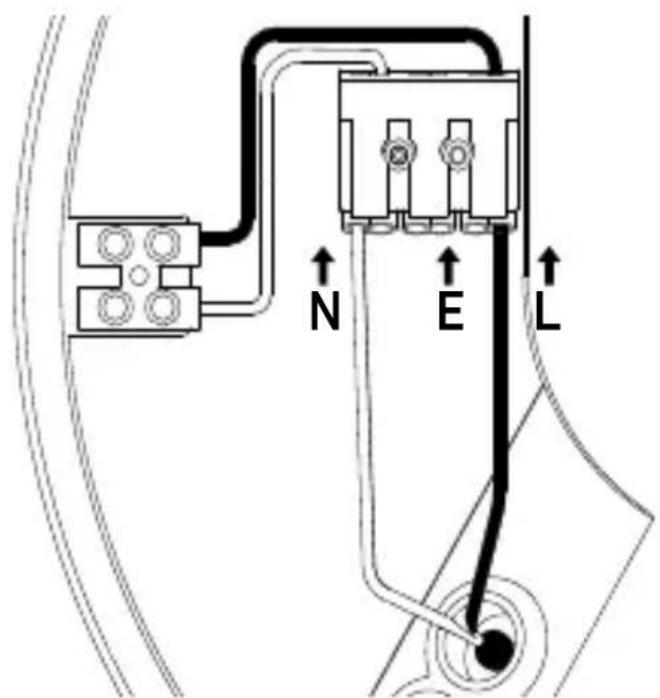

5.9

N E L

• Netzzuleitung laut Schaltplan anschließen.
  → "4. Elektrischer Anschluss"

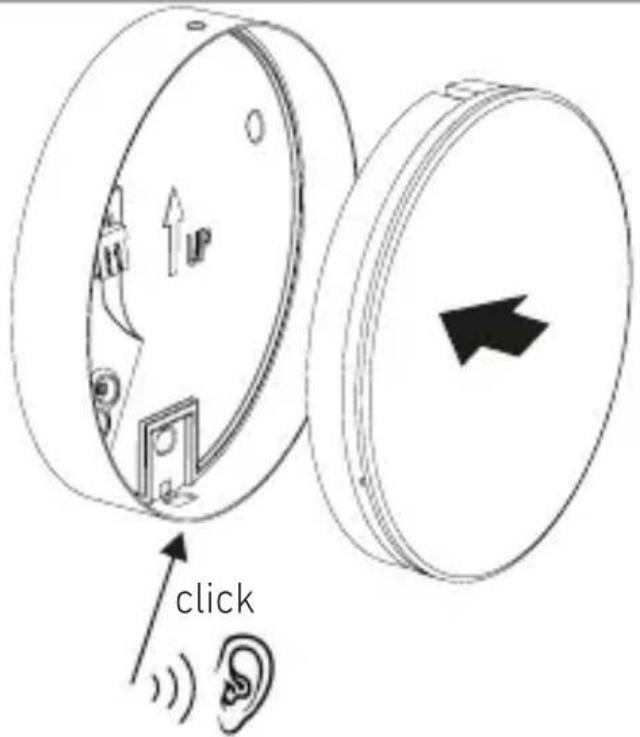

5.10

click

• Leuchte in das Gehäuse montieren
- Drücken, bis Sie ein Klickgeräusch hören.

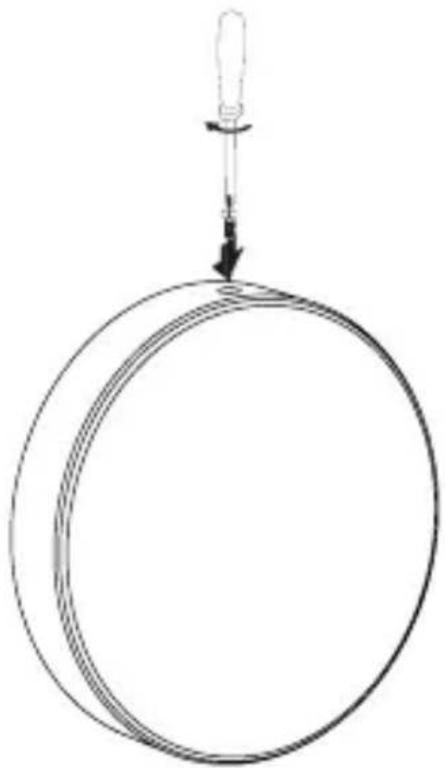

5.11

• Sicherungsschraube festschrauben.
• Den Sicherheitsbolzen mit der Sicherheitsbolzenabdeckung abdecken.

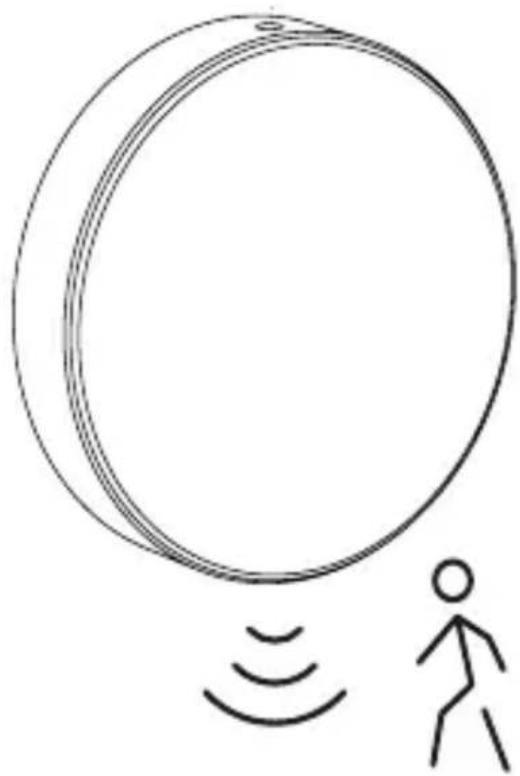

5.12

• Stromversorgung einschalten.
- Einstellungen per App vornehmen.

→ "6. Funktion"

6. Funktion

Die Einstellung der Funktionen erfolgt über die Steinel Connect App.

Steinel Connect App

Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die STEINEL Connect App aus Ihrem AppStore heruntergeladen werden. Es ist ein bluetoothfähiges Smartphone oder Tablet erforderlich.

Android iOS

Funktionen, die durch die Steinel Connect App einstellbar sind:

-Zeiteinstellung.
–Reichweiteneinstellung.
–Dämmerungseinstellung.
-Grundlichtfunktion.
—Hauptlicht- / Grundlichtlevel einstellbar.
–Erweiterte Reichweiteneinstellung.
-Gruppenvernetzung.
-Dämmerungseinstellung durch Teach-In.

Hinweis:

Es muss ein Mindestabstand von 3 m zum WLAN-Router und zu den Access Points eingehalten werden, um Fehlfunktionen auszuschließen.

Werkseinstellungen (Auslieferungszustand)

Reichweite:

max.

Zeiteinstellung Hauptlicht: 10 sek.

Zeiteinstellung Grundlicht: 1 min.

Dämmerungseinstellung: 2.000 Lux

Grundlicht Dimmlevel: 50 %

Start-Up/Spannungsunterbrechung

Beim Trennen der Netzspannung werden die Einstellungen sowie der aktuelle Betriebszustand der LED-Leuchte gespeichert. Liegt die Netzspannung wieder an, werden diese wiederhergestellt.

Reichweiteneinstellung (Empfindlichkeit)

Mit dem Begriff Reichweite ist der etwa kreisförmige Durchmesser auf dem Boden gemeint, der sich bei Montage der Leuchte in 2,8 m Höhe als Erfassungsbereich ergibt.

-Einstellung auf maximal = max. Reichweite (3,5 m)

—Einstellung auf minimal = min. Reichweite (1 m)

Zeiteinstellung

Die Zeit (Ausschaltverzögerung) kann stufenlos von ca. 5 Sekunden bis max. 60 Minuten eingestellt werden. Jede erfasste Bewegung schaltet die Leuchte erneut ein.

Hinweis:

Nach jedem Abschalten des Geräts ist für eine Dauer von ca. 1 Sekunde keine erneute Bewegungserfassung möglich.

Anschließend kann das Gerät bei Bewegung wieder Licht schalten.

Bei der Justierung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

Dämmerungseinstellung

Die Ansprech helligkeit (Dämmerung) kann stufenlos von ca.

2 bis 2000 Lux variieren.

= Tageslichtbetrieb (helligkeitsunabhängig)

= Dämmerungsbetrieb (ca. 2 Lux)

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf

stehen.

Grundlicht

Die Helligkeit des Grundlichts kann zwischen 1 % und 50 % eingestellt werden. Die Dauer des Grundlichts kann stufenlos zwischen 10 Minuten und 30 Minuten oder die ganze Nacht eingestellt werden.

Hauptlicht

Die Helligkeit des Hauptlichts kann zwischen 50 % und 100 % eingestellt werden.

Gruppierung

Es gibt die Möglichkeit, das Gerät als Einzelleuchte zu betreiben oder mehrere Leuchten über eine Funkkommunikation in Gruppen zusammenzuschalten.

Alle Leuchten, die einer Gruppe zugeordnet sind, agieren nach den in der Steinel Connect App eingestellten Gruppenparametern.

Die Reichweite kann für alle Gruppenteilnehmer individuelle eingestellt werden.

Fade Time

Mit der Fade Time lässt sich die Dimmkurve beim Ein- und Ausschalten einstellen (1s - 3s).

Nachbarfunktion

Über die Steinel Connect App kann die Nachbarfunktion aktiviert bzw. deaktiviert werden. Dabei werden die Nachbargruppen der aktiven Leuchtengruppe zugeordnet. Die Gruppe hört auf Einschaltsignale der zugeordneten Nachbargruppe und schaltet entsprechend der Einstellungen in das Hauptlicht oder in das Grundlicht.

7. Wartung und Pflege

Das Gerät ist wartungsfrei.

Gefahr durch elektrischen Strom!

Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

- Gerät nur im trockenen Zustand reinigen.

Gefahr von Sachschäden!

Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.

- Gerät mit einem leicht angefeuchteten Tuch ohne Reinigungsmittel reinigen.

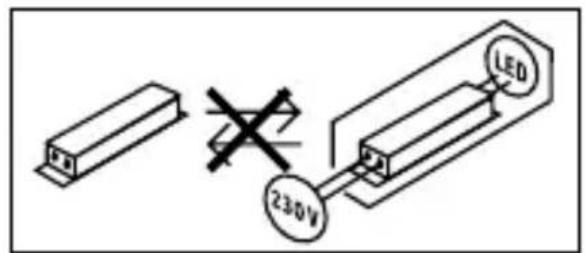

Wichtig: Das Betriebsgerät ist nicht austauschbar.

230V LED

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

9. Konformitätserklärung

Hiermit erklärt die STEINEL GmbH, dass der Funkanlagen- typ RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC und RS PRO A 30 WW/NW SC der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

10. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Erstkäufer des neu hergestellten STEINEL-Produkts gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt nur für STEINEL Professional-Produkte, die in Deutschland gekauft und verwendet werden. Sollten Sie das Produkt veräußern oder weitergeben, so geht die Garantie nicht auf den Nachbesitzer über.

Unsere Garantieleistungen für Verbraucher

Die nachstehenden Regelungen gelten für Verbraucher. Verbraucher ist jede natürliche Person ist, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur oder kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) leisten. Die Garantiezeit für Ihr erworbenes STEINEL Professional-Produkt beträgt

• bei Sensoren, Strahlern, Außen- und Innenleuchten: 5 Jahre
• bei Heißluft- und Heißklebeprodukten: 1 Jahr jeweils ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Komponenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst. Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung.

Unsere Garantieleistungen für Unternehmer

Die nachstehenden Regelungen gelten für Unternehmer. Unternehmer ist eine natürliche oder juristische Person oder eine rechtsfähige Personen- gesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt. Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Behebung der Mängel, kostenlosen Austausch (ggf. durch eine gleich- oder höherwertiges Nachfolge- modell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL Professional-Produkt beträgt

- bei Sensoren, Strahlern, Außen- und Innenleuchten: 5 Jahre

- bei Heißluft- und Heißklebeprodukten: 1 Jahr jeweils ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Komponenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst. Im Rahmen der Garantieleistung tragen wir nicht Ihre zum Zwecke der Nacherfüllung erforderlichen Aufwendungen und nicht Ihre Aufwendungen für den Ausbau des mangelhaften Produkts und den Einbau eines Austauschprodukts.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutz- bestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

- bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL Professional-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind,

• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.

Geltung deutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, verwenden Sie bitte unser Online-Garantieformular unter „www.steinel.de/garantie“. Füllen Sie das Formular vollständig aus und laden Sie den Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, hoch. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Nachdem wir Sie per E-Mail dazu aufgefordert haben, senden Sie das Produkt an Ihren Händler oder an unsere in der E-Mail angegebene Adresse.Falls Sie Rückfragen zu den Garantiebedingungen haben, rufen Sie uns gerne über Tel. [phone] an oder schreiben uns eine E-Mail an [e-mail]. Wir helfen Ihnen gerne weiter!

11. Technische Daten

-Abmessungen ( × T ):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

-Netzspannung: 220 - 240 V, 50/60 Hz

-Leistungsaufnahme ( P_on ):

RS PRO'A10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

-Leistungsfaktor:

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Stromaufnahme:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Standby Netzwerk (P _net )/

Standby Sensor ( P_sb ):

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Lichtstrom (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Effizienz:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-Farbtemperatur:

$$ 3. 0 0 0 \mathrm{K} (\text { warmwei } \beta = \text { WW }) $$

$$ 4. 0 0 0 \mathrm{K} (\text { neutralwei } \beta = \mathrm{NW}) $$

-Farbewiedergabeindex:

$$ R _ {a} = 8 0 $$

–Mittlere Bemessungslebensdauer:

$$ \mathrm{L70B50~bei} 2 5 ^ {\circ} \mathrm{C:} > 6 0. 0 0 0 \mathrm{Std.} $$

-Farbkonsistenz SDCM:

—Lichtstärkeverteilung:

Anfangswert: 6

-Erfassungswinkel:

360^

-Sendeleistung: ca.1 mW

-Reichweite: max.∅ 8 m

-Zeiteinstellung: 5 s - 60 min

-Dämmerungseinstellung: 2 - 2.000 Lux

-Schutzart:

IP54

-Schutzklasse:

||

-Umgebungstemperatur: -20 bis +40 °C

-Frequenz Bluetooth: 2,4-2,48 GHz

–Sendeleistung Bluetooth: 5dBm / 3 mW

RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO A30 WW SC enthält eine Lichtquelle der Energieeffizienzklasse "D".

RS PRO A20 NW SC und RS PRO A30 NW SC enthalten eine Lichtquelle der Energieeffizienzklasse „C“.

12. Störungsbehebung

Gerät ohne Spannung.

–Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.
  • Defekte Sicherung austauschen.

-Leitung unterbrochen.

- Leitung mit Spannungsprüfer überprüfen.

-Kurzschluss in der Netzzuleitung.

- Anschlüsse überprüfen.

—Eventuell vorhandener Netzschalter aus

- Netzschalter einschalten.

Gerät schaltet nicht ein.

–Dämmerungseinstellung falsch gewählt.

- Dämmerungseinstellung neu einstellen.

-Netzschalter AUS.

- Netzschalter einstellen.

–Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.
  • Defekte Sicherung austauschen.

–Schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein oder nicht korrekt.

- Erfassungsbereich kontrollieren und justieren.

-Lichtquelle defekt.

- Die Lichtquelle ist nicht wechselbar. Gerät komplett ersetzen.

Gerät schaltet nicht aus.

–Dauernde Bewegung im Erfassungsbereich.

• Bereich kontrollieren.
• Bei Bedarf den Erfassungsbereich einschränken oder verändern.

Gerät schaltet unerwünscht ein.

-Unterputzmontage in einer Weise, die nicht für die zuverlässige Bewegungserkennung geeignet ist.

- Unterputzmontage korrekt ausführen.

-Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Lampennähe etc.).

- Bereich kontrollieren.

- Bei Bedarf den Erfassungsbereich einschränken oder verändern.

GB

Contents

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

RS PRO A30 WW/NW SC

GB

Product components

GB

3.3

A B C D

A Terminal block

B Bushing

C Aluminium chassis

D Lighting part

3.4

Standby Sensor ( P_sb ):

RS PRO A10 WW/NW SC: 0.4 W

RS PRO A20 WW/NW SC: 0.4 W

RS PRO A30 WW/NW SC: 0.5 W

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

RS PRO A30 WW/NW SC

Ø330,8 69

FR

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Flux lumineux (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Efficacité:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

RS PRO A10 / A20 / A30 SC werking

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

RS PRO A30 WW/NW SC

Ø330,8 69

NL

Overzicht apparaat

3.3

A B C D

NL

A Luster terminal
B Contactdoos
C Aluminium behuizing
D lamp

Lichtverdelingscurve

3.4

NL

Basislicht dimniveau: 50 %

Start-Up/spanningsonderbreking

11. Technische gegevens

-Afmetingen (∅ x T):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

-Netaansluiting: 220 - 240 V, 50/60 Hz

-0pgenomen vermogen ( P_on ):

RS PRO A10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

-Vermogensfactor:

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Stroomopname:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Stand-by netwerk (P_net) /

Stand-by sensor ( P_sb ):

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Lichtstroom (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Efficiëntie:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-Kleurtemperatuur:

-Zendvermogen ca.: 1 mW

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

RS PRO A30 WW/NW SC

Ø330,8 69

IT

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Potenza assorbita:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Standby rete ( P_net ) /

Standby sensore ( P_sb ):

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Flusso luminoso (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Efficienza:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

RS PRO A30 WW/NW SC

Ø330,8 69

ES

RS PRO Ä10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Consumo de corriente:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Standby red ( P_net ) /

Standby sensor ( P_sb ):

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Flujo luminoso (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Eficiencia:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-Color de luz:

3.000 K (blanco cálido= WW)

4.000 K (Blanco neutro= NW)

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

RS PRO A30 WW/NW SC

Ø330,8 69

PT

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Consumo de corrente:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Standby rede (P _net ) /

Standby detetor ( P_sb ):

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Fluxo luminoso (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Eficiência:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

RS PRO A10 / A20 / A30 SC Funktionsprinzip

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

RS PRO A30 WW/NW SC

Ø330,8 69

SE

-Systemeffekt ( P_on ):

RS PRO A10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

-Effektfaktor:

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Strömförbrukning:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Standby nätverk (P _net ) /

Standby sensor ( P_sb ):

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Ljusflöde (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Ljusutbyte:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-Färgtemperatur:

3.000 K (varmvit = WW)

4.000 K (neutralvit = NW)

-Eventuellt befintlig nätströmbrytare FRÅN

RS PRO A10 / A20 / A30 SC funktionsprincip

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

RS PRO A30 WW/NW SC

Ø330,8 69

DK

-Effektforbrug ( P_on ):

RS PRO A10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

-Effektfaktor:

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Strømforbrug:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Lysstrøm (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Effektivitet:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-Farvetemperatur:

3.000 K (varm hvid = WW)

4.000 K (neutral hvid = NW)

-Sendeeffekt ca.: 1 mW

-Kapslingsklasse (IP): IP54

RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO A30 WW SC indeholder en lyskilde i energieffektivitetsklasse "D".

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

RS PRO A30 WW/NW SC

Ø330,8 69

FI

Laitteen yleiskuva

3.3

A B C D

FI

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Ottoteho:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

Standby, tunnistin ( P_sb ):

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Valovirta (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Hyötysuhde:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-Värilämpötila:

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

NO

RS PRO A30 WW/NW SC

Ø330,8 69

NO

-Effektopptak ( P_on ):

RS PRO A10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

-Effektfaktor:

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Strømopptak:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Standby nettverk (P _net ) /

Standby sensor ( P_sb ):

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Lysstrøm (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Effektivitet:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-Fargetemperatur:

3.000 K (varmhvit= WW)

-Sendeeffekt ca.: 1 mW

-Rekkevidde: maks. ∅ 8 m

-Tidsinnstilling: 5 s - 60 min

-Skumringsinnstilling: 2 - 2000 lux

-Kapslingsgrad (IP): IP54

-Kapslingsklasse:

-0mgivelsestemperatur: -20 til +40 °C

-Frekvens Bluetooth: 2,4-2,48 GHz

-Sendeeffekt Bluetooth: 5dBm / 3 mW

RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO A30 WW SC inneholder en lyskilde med energieffektivitetsklasse "C".

RS PRO A20 NW SC und RS PRO A30 NW SC inneholder en lyskilde med energieffektivitetsklasse „C“.

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

RS PRO A30 WW/NW SC

Ø330,8 69

GR

Επισκόπηση συσκευής

3.3

A B C D

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

L70B50 bei 25°C: >60.000 h

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

TR

RS PRO A30 WW/NW SC

Ø330,8 69

TR

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Güç sarfiyatı:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Standby Ağ (P _net ) /

Standby Sensör ( P_sb ):

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-İşık akımı (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Verim:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-Renk sıcaklığı:

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

HU

RS PRO A30 WW/NW SC

Ø330,8 69

HU

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Áramfelvétel:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Fényáram (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Hatásfok:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-Színhömérséklet:

3.000 K (meleg fehér = WW)

4.000 K (semleges fehér = NW)

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

CZ

RS PRO A30 WW/NW SC

Ø330,8 69

Přehled zařízení

3.3

A B C D

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Příkon:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Standby sit' (P _net ) /

Standby senzor ( P_sb ):

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-Barevná teplota:

3.000 K (teplá bílá = WW)

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

SK

RS PRO A30 WW/NW SC

Ø330,8 69

SK

Prehl'ad výrobku

3.3

A B C D

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Odber prúdu:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Standby siet' (P_net) /

Standby senzor ( P_sb ):

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-Teplota farby:

3.000 K (teplá biela = WW)

4.000 K (neutrálna biela = NW)

-Index reprodukcie farieb: R

a = 80

-Konzistencia farieb SDCM:

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

PL

RS PRO A30 WW/NW SC

Ø330,8 69

PL

Przegląd urządzenia

3.3

A B C D

A Zacisk z potyskiem

B Gniazdo

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Pobór prądu:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

12. Usuwanie usterek

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

RO

RS PRO A30 WW/NW SC

Ø330,8 69

RO

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Consum de curent:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Retea standby (P _net ) /

Senzor standby ( P_sb ):

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

SI

RS PRO A30 WW/NW SC

Ø330,8 69

SI

Pregled naprav

3.3

A B C D

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Poraba toka:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Stanje pripravljenosti omrežja (P _net ) /

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Svetlobni tok (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Učinkovitost:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-Temperatura barve:

3.000 K (topla bela = WW)

4.000 K (nevtralna bela = NW)

L70B50 bei 25°C: >60.000

-Barvna konsistenca SDCM:

začetna vrednost: 6

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

HR

RS PRO A30 WW/NW SC

Ø330,8 69

HR

Pregled uređaja

3.3

A B C D

A Luster terminal
B utičnica
C Kućište od aluminija
D svjetlo

HR

Die Netzzuleitung besteht aus einem 2-adrigen Kabel:

L = faza (većinom crna, smeda ili siva)

N = neutralni vodič (većinom plavi)

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Potrošnja struje:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Svjetlosni tok (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Učinkovitost:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-Temperatura boje:

3.000 K (topla bijela = WW)

4.000 K (neutralna bijela = NW)

-Indeks reprodukcije boje: R

a = 80

–Prosječni procijenjeni vijek trajanja:

L70B50 pri 25°C: >60.000 h

-Konzistentnost boje SDCM:

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

EE

RS PRO A30 WW/NW SC

Ø330,8 69

EE

Seadme ülevaade

3.3

A B C D

A Luster terminal
B Pesa
C Alumiiniumist korpus
D Valgusti

EE

Valguse jaotusköver

3.4

EE

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Voolutarve:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Valgusvoog (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Tõhusus:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-Värvitemperatuur:

RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO A30 WW SC sisaldavad valgusallikat energiasäästuklassiga „D".

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

LT

RS PRO A30 WW/NW SC

Ø330,8 69

LT

Prietaiso apžvalga

3.3

A B C D

A Blizgesio terminalas
B Lizdas
C Aliuminio korpusas
D Šviestuvas

LT

„Steinel Connect App“

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

–Elektros suvartojimas:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Šviesos srautas (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Efektyvumas:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

LT

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

LV

RS PRO A30 WW/NW SC

Ø330,8 69

LV

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

-Strāvas uztvere:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Standby tīkls (P _net ) /

Standby sensors ( P_sb ):

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

-Gaismas plūsma (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Efektivitäte:

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

LV

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

RS PRO A30 WW/NW SC

Ø330,8 69

Преглед на уреда

3.3

A B C D

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

–Консумация на ток:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Standby мрежа (P _net ) /

Standby сензор ( P_sb ):

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO

制造商保修 STEINEL GmbH, Dieselstrasse 80-84,

RS PRO A10 SC WW: 0,59 / NW: 0,59 RS PRO A20 SC WW: 0,59 / NW: 0,59 RS PRO A30 SC WW: 0,59 / NW: 0,59

-电流消耗：

RS PRO A10 SC WW: 80 mA/ NW: 80 mA RS PRO A20 SC WW: 80 mA/ NW: 80 mA RS PRO A30 SC WW: 160 mA/ NW: 160 mA

RS PRO A10 WW/NW SC: 0,4 W RS PRO A20 WW/NW SC: 0,4 W RS PRO A30 WW/NW SC: 0,5 W

-光通量 (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

- 效率：

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-色温：

3.000 K (暖白光 = WW)

4.000 K (中性白 = NW)

-显色指数：R

a = 80

-平均额定使用寿命:

3.2
RS PRO A10 WW/NW SC

RS PRO A20 WW/NW SC

RS PRO A30 WW/NW SC

Ø330,8 69

Обзор изделия

3.3

A B C D

RS PRO A10 SC WW: 0,59 / NW: 0,59

RS PRO A20 SC WW: 0,59 / NW: 0,59

RS PRO A30 SC WW: 0,59 / NW: 0,59

RS PRO A10 WW/NW SC: 0,4 W

RS PRO A20 WW/NW SC: 0,4 W

RS PRO A30 WW/NW SC: 0,5 W

RS PRO A10 SC WW: 102,3 lm/W / NW: 109,5 lm/W

RS PRO A20 SC WW: 115,1 lm/W / NW: 122,1 lm/W

RS PRO A30 SC WW: 122,4 lm/W / NW: 132,6 lm/W

-Температура цвета:
