РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RS PRO A10 SC STEINEL

1. За този документ 663
2. Общи указания за безопасност 663
3. Описание на уреда 664
4. Електрическо свързване 670
5. Монтаж 672
6. Функция 680
7. Грижа и поддръжка 683
8. Отстраняване 684
9. Декларация за съответствие 684
10. Гаранция от производителя 685
11. Технически данни 686
12. Отстраняване на повреди 688

1. За този документ

—Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение.
—Запазваме си правото за промени, които служат на техническото развитие.

2. Общи указания за безопасност

Опасност при неспазване на упътването за употреба!

Това упътване съдържа важна информация за безопасното боравене с уреда. Особено внимание се посочва към възможните опасности. Неспазването може да доведе до смърт или тежки наранявания.

• Упътването да се чете внимателно.
• Указанията за безопасност да се спазват.
• Да се съхранява на достъпно място.

—Работата с електрически ток може да доведе до опасни ситуации. Допирът до части, провеждащи ток, може да доведе до електрически шок, изгаряния или смърт.

–Работата по мрежовото напрежение е допустима само от квалифициран персонал.

–Да се спазват съответните държавни предписания за свързване и монтаж (напр. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

-Използвайте само оригинални резервни части!

-Външният гъвкав кабел или шнур на тази лампа не може да бъде заменян.
–При повреда на кабела, лампата трябва да бъде унищожена.
-Кабел 60227 IEC52; 2x0,75 mm2.

—Сензорна LED-лампа с активен датчик за движение.
-Монтаж под мазилка.
—Само за вътрешна употреба.

RS PRO A10 / A20 / A30 SC функционален принцип

—Високочестотният радарен сензор излъчва високочестотни електромагнитни вълни (5,8 GHz) и засича ехото, рефлектирано от предмети.

—Промяната в ехото на телата при движение се преобразува електронно и автоматично включва лампата.

-Засичане на движение е възможно също през врати, стъкла и тънки стени.

—Възможно е засичане и на най-малки движения.

—Без погрешни включвания поради топлинни източници и температурни аномалии.

-Областта на засичане на сензора може много точно да бъде ограничена с настройки на обхвата в mobilно приложение и интернет-страница.

Сведение:

Мощността на високочестотния сензор е около 1 mW - това е само една 1000-на част от мощността на мобилен телефон или микровълнова печка.

Съдържание на комплекта

3.1

3x 3x 1x 1x I A 1x I B

-1 LED-лампа
-1 данни за безопасност (A)
-1 Quick-Start-Guide (B)
-3 подложки
-3 IP54-Уплътнител
-1 Капак на предпазния болт

Размери

A Лъскав терминал
В Гнездо
С Алуминиев корпус
D Осветително тяло

Крива на разпределение на светлината

3.4

4. Електрическо свързване

Схема на свързване

4.1

L N L N

I O

Кабельт съдържа 2 проводника:

L = фаза (обикновено черен, кафяв или сив)

N = нула (обикновено син)

E = Удължителна връзка за заземителен кабел

Лампата може да бъде свързана с електрическата мрежа също след прекъсвач, ако се гарантира, че прекъсвачът ще е включен постоянно.

Осветителното тяло на тази лампа не се заменя. Ако се наложи замяна на осветителното тяло (напр. след края на живота му), цялата лампа трябва да се замени.

LED LED

5. Монтаж

Опасност от електрически ток!

Допирът до части, провеждащи ток, може да доведе до електрически токов удар, изгаряния или смърт

• Токът да се изключи и напрежението да се прекъсне.
• Да се провери с уред за измерване на напрежението.
• Да се осигури прекъсването на напрежението.

Опасност от щети!

Размяна на полюсите може да доведе до късо съединение.

• Проводниците да се идентифицират.
• Проводниците да се свържат правилно.

• Всички части да се проверят за щети. При повреди продуктът да не се пуска в експлоатация.
• Да се избере подходящо място за монтаж.

-Съобразявайки се с обхвата.

-Съобразявайки се със засичането на движение.

-Стабилно.

-В обхвата няма препятствия.

—Не в зони с опасност от експлозии.

–Не върху леснозапалими повърхности.

–Да не се гледа в осветителното тяло отблизо (< 30 cm).

—Лампата да не се покрива с изолационни материали!

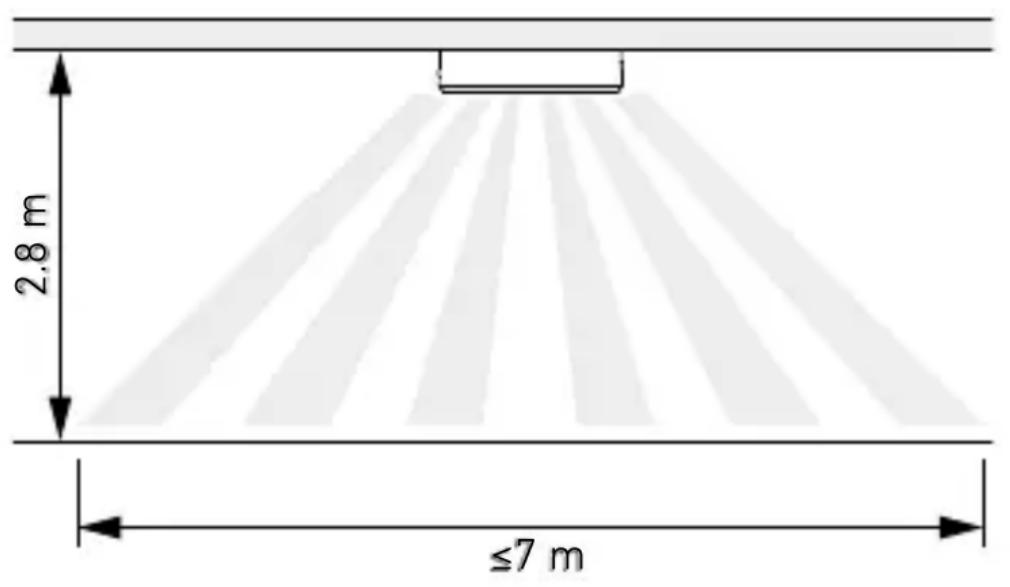

Обхват

5.1

2.8 m ≤7 m

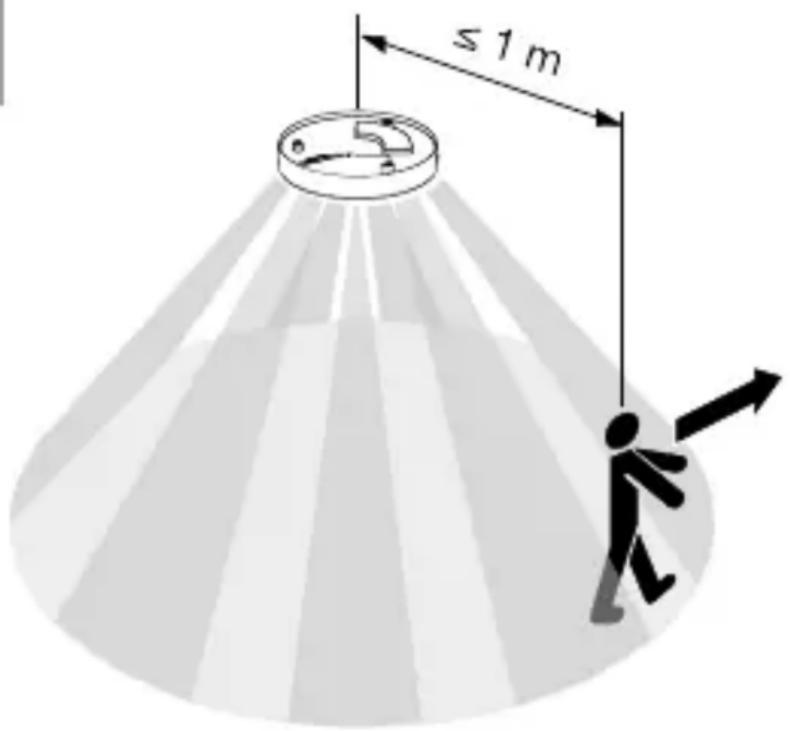

Засичане странично спрямо посоката на движение

5.2

≤1 m

BG

Засичане на движение в посоката на движение

5.3

≤ 4 m

Последователност за монтаж

5.4

I O

• Да се провери дали напрежението е прекъснато.
• Отстранете капака на обезопасителния болт.
• Обезопасителният винт да се отвинти. Бутонът за фиксиране да се натисне.

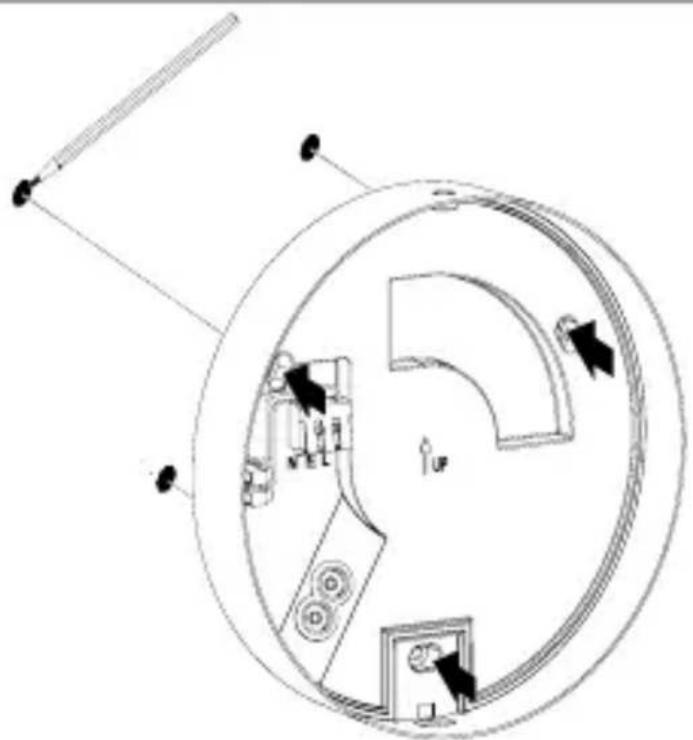

5.5

- Да се маркират местата за пробиване.

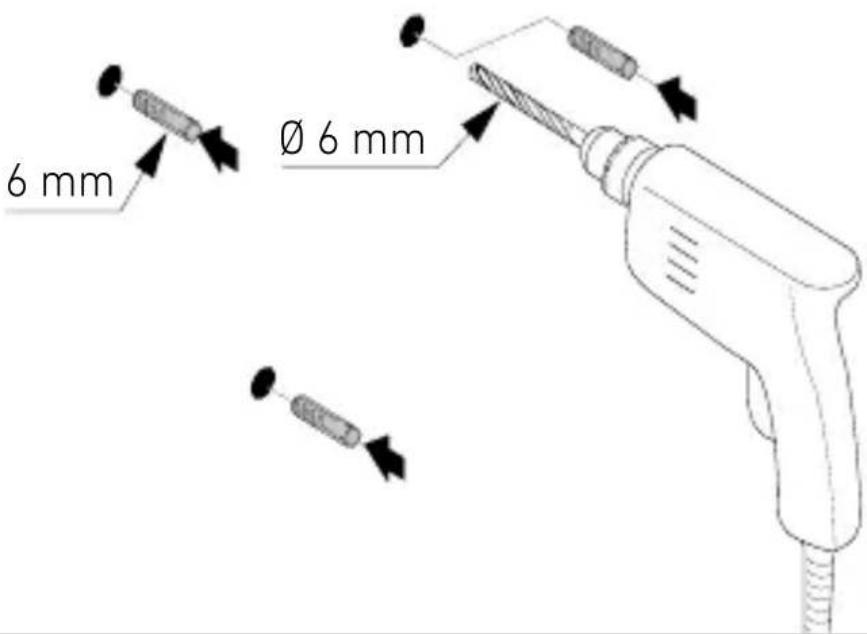

5.6

6 mm Ø 6 mm

- Да се пробият дупките (ø 6 mm) и да се поставят дюбелите.

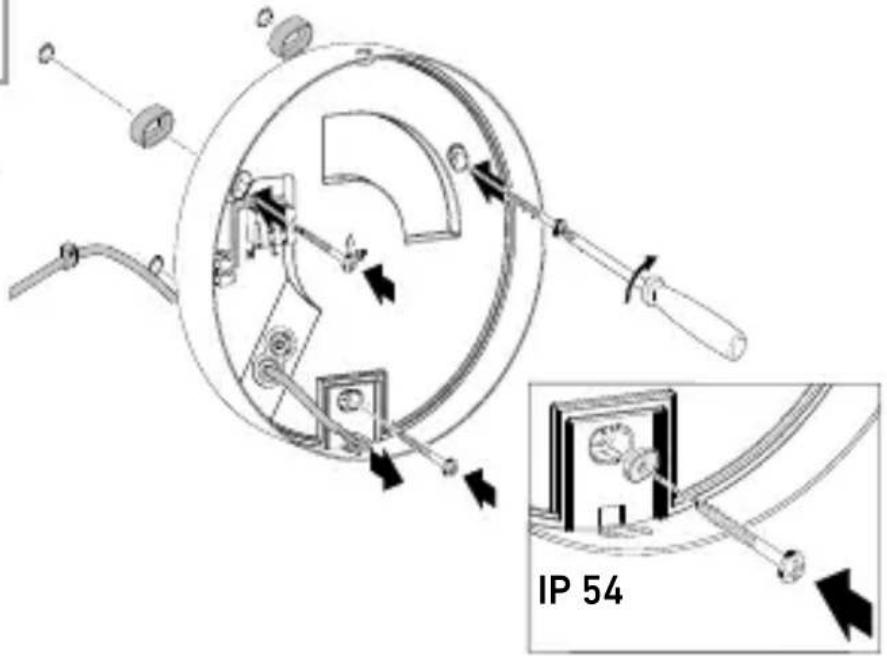

5.7

IP 54

• LED-лампата при скрит кабел да се завинти.
- Да се използват уплътнителите. Това е необходимо за нивото на защита IP54.
- Уверете се, че свързващият кабел е двойно изолиран и изолацията не е увредена.

5.8

IP 54

• LED-лампата при открит кабел да се завинти.
- Да се използват уплътнителите. Това е необходимо за нивото на защита IP54.
- Уверете се, че свързващият кабел е двойно изолиран и изолацията не е увредена.

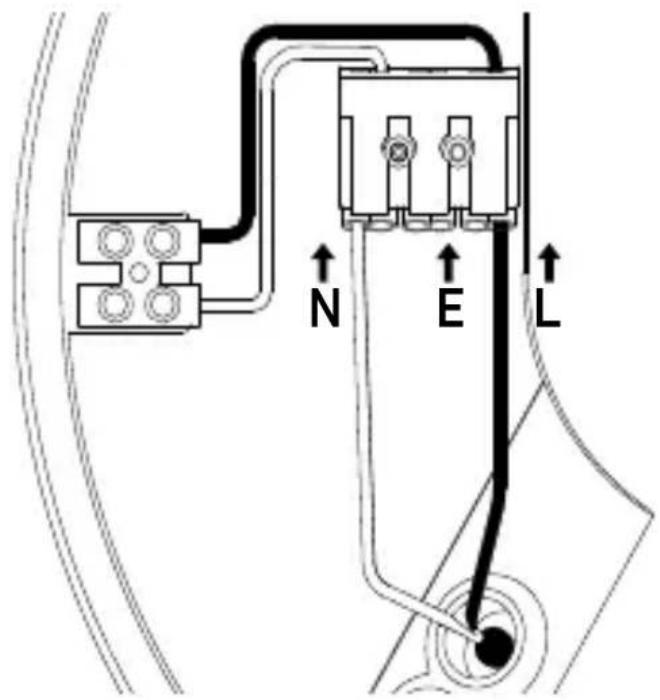

5.9

N E L

- Мрежовият кабел да се свърже според схемата. → „4. Електрическо свързване“

5.10

click

• Лампата да се монтира в корпуса
• Да се натисне, докате се чуе "заключващ" звук.

5.11

• Обезопасителният винт да се затегне.
• Обезопасителният болт да се покрие с капака.

5.12

• Електрозахранването да се включи.
• Да се направят настройки с приложението.

→ «6. Функция“

6. Функция

Функциите се регулират през Steinel Connect App.

Steinel Connect App

За конфигуриране на лампата със смартфон или таблет трябва да свалите приложението STEINEL Connect App от Вашия магазин за приложения. Необходим е смартфон или таблет с Bluetooth.

Android

Функции, които се регулират през Steinel Connect App:

—Настройка на времето.
–Настройка на обхвата.
—Настройка на светлочувствителността.
–Функция базово осветление.
—Регулиране ниво на основна / базова светлина
–Разширена настройка на обхвата.
-Свързаност в група.
—Настройка на светлочувствителността с Teach-In.

Сведение:

Трябва да се спази минимално разстояние от 3 m до WLAN-рутери и Access Points, за да се избегнат дефекти във функционалността.

Заводски настройки (първоначално състояние)

Обхват: макс.

Настройка на времето главна светлина: 10 сек.

Настройка на светлочувствителността: 2 000 лукса

Базово осветление ниво на димиране: 50 %

Start-Up/прекъсване на напрежението

При прекъсване на напрежението, настройките и актуалното състояние на LED-лампата се запаметяват.

При възобновяване на напрежението, те се възстановяват.

Настройка на обхвата (чувствителност)

Понятието обхват визира диаметъра на приблизително кръглата област на пода, която се образува при монтаж на лампата на височина 2,8 м.

– Настройка на максимум = макс. обхват (3,5 м)

– Настройка на минимум = мин. обхват (1 м)

Настройка на времето

Времето (забавяне на изключването) може да се регулира безстепенно от около 5 секунди до макс. 60 минути. Всяко засечено движение включва лампата отново.

Сведение:

След всяко изключване на уреда засичането на ново движение е невъзможно за около 1 секунда. След това уредът отново може да включи светлина при движение. При настройка на обхвата и за проверка на функциите се препоръчва да бъде избран най-краткия интервал.

Настройка на светлочувствителността

Осветеността на задействане (мрак) може да се регулира безстепенно от около 2 до 2000 лукса.

= Дневен режим (независимо от осветеността)
= режим при настъпваща тъмнина (около 2 лукса)

При настройка на обхвата и при проверка на функциите на дневна светлина регулаторът трябва да е на ✿.

Базово осветление

Силата на базовата светлина може да се регулира между 1 % и 50 %. Продължителността на базовата светлина може да се регулира безстепенно между 10 минути и 30 минути или да се включи за цяла нощ.

Главна светлина

Силата на главното осветление може да се регулира между 50 % и 100 %.

Групи

Съществува възможност уредът да се използва като самостоятелна лампа или няколко лампи да бъдат включени в група, посредством радио-връзка.

Всички лампи, принадлежащи към дадена група, реагират според параметрите на групата, зададени в Steinel Connect App. Обхватът може да се настройва индивидуално за всеки уред от групата.

Fade Time

C Fade Time е възможна настройка на кривата на димиране при включване и изключване (1с - 3с).

Функция „Съседни уреди“

С приложението Steinel Connect App може да се активира или деактивира функцията за съседни уреди. При това групите от съседи се присвояват на активната група лампи. Групата следи за включващи сигнали от присвоената група съседи и според настройките включва главната или основната светлина.

7. Грижа и поддръжка

Уредът не се нуждае от поддръжка.

Опасност от електрически ток!

Контактът на вода с части, провеждащи ток, може да доведе до електрически шок, изгаряния или смърт.

- Уредът да се почиства само сух.

Опасност от щети!

При използване на погрешен почистващ препарат уредът може да бъде повреден.

- Уредът да се почиства с леко влажна кърпа, без почистващ препарат.

Важно: уредът не може да бъде заменян..

230V LED

8. Отстраняване

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди с общите домашни отпадъци!

Само за страни от ЕС:

Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

9. Декларация за съответствие

STEINEL GmbH декларира, че типът на радио-системата RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC и RS PRO A 30 WW/NW SC отговаря на Директивата 2014/53/EC. Пълният текст на декларацията за съвместимост със законодателството на EC е на разположение на интернет-адрес: www.stinel.de

В ролята ви на купувач разполагате със законови права спрямо продавача. Ако тези права съществуват във вашата страна, тази гаранционна декларация не ги ограничава, нито ги съкращава. Ние ви даваме 5 години гаранция за перфектна изработка и правилно функциониране на ваши продукт STEINEL-Professional - от серията Сензорна техника. Ние гарантираме, че този продукт няма материални, производствени и конструктивни недостатьци. Ние гарантираме функционалността на всички електронни елементи и кабели, както и липсата на дефекти в използваните материали и техните повърхности.

Гаранционен иск:

Ако искате да направите рекламация на ваши продукт, моля да го изпратите напълно окомплектован и за наша сметка, заедно с оригиналната касова бележка или фактура, които трябва да съдържат датата на покупката и обозначението на продукта, на ваши търговец или директно на нас, ТАШЕВ-ГАЛВИНГ ООД, Бул. Климент Охридски № 68, 1756 София, България. Затова ви препоръчваме грижливо да пазите касовата бележка или фактурата до изтичане на гаранционния срок. За щети настъпили по време на транспорта на продукта STEINEL не поема отговорност.

Информация за представяне на гаранционен иск ще получите на нашата интернет страница www.tashev-galving.com

Ако имате гаранционен случай или въпрос по ваши продукт, можете да ни се обадите по всяко време на нашия сервизен телефон [phone].

11. Технически данни

-Размери (∅ × Д):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

-Захранване: 220 - 240 V, 50/60 Hz

-Консумирана мощност ( P_on ):

RS PRO A10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

-Мощностен фактор:

-Светлинен поток (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Ефективност:

$$ 4. 0 0 0 \mathrm{K} (\text {неутрално бяло } = \mathrm{NW}) $$

-Средна продължителност на живот

(L70B50 при 25 °C): >60.000 часа

-Разпределение на светлината:

-ъгъл на отчитане: 360°

-Излъчвана мощност около: 1 mW

-Обхват: макс. ∅ 8 m

-Настройка на светлочувствителността: 2 - 2000 лукса

-Излъчваща мощност Bluetooth: 5dBm / 3 mW

A30 WW SC притежава осветителен източник с клас на енергийна ефективност "D".

RS PRO A20 NW SC und RS PRO A30 NW SC притежават осветителен източник с клас на енергийна ефективност „С“.

12. Отстраняване на повреди

Уредът е без напрежение.

–Дефектен или изключен предпазител.

• Предпазителят да се включи.
• Дефектният предпазител да се замени.

–Прекъснат кабел.

- Проводниците да се проверят с уред за напрежение.

-Късо съединение в мрежовия кабел.

- Да се проверят връзките.

-Евентуален прекъсвач да се изключи

- Прекъсвачът да се включи.

Уредът не се включва.

—Настройката на светлочувствителността е погрешно направена.

- Настройката на светлочувствителността да се направи наново.

–Прекъсвач ИЗКЛ.

- Прекъсвачът да се настрои.

–Дефектен или изключен предпазител.

• Предпазителят да се включи.
• Дефектният предпазител да се замени.

-Бързи движения не се отчитат, за да се намалят прекъсванията, или е избран твърде малък или грешен обхват.

- Обхватът да се провери и настрои.

–Дефектно осветително тяло.

- Осветителното тяло не е заменяемо. Целият уред да се замени.

Уредът не се изключва.

–Продължаващо движение в обхвата.

• Да се провери обхвата.
• При необходимост обхватът да се ограничи или измени.

Уредът се включва произволно.

- Монтажът под мазилка да се извърши правилно.

–Движението е останало скрито за наблюдателя (движение зад стена, движение на малък обект в непосредствена близост до лампата и т.н.).

- Да се провери обхвата.

- При необходимост обхватът да се ограничи или измени.
