NÁVOD K OBSLUZE RS PRO A10 SC STEINEL

1. O tomto dokumentu 409
2. Všeobecné bezpečnostní pokyny 409
3. Popis prístroje 410
4. Elektrické připojení 416
5. Montáž 418
6. Funkce 426
7. Údržba a ošetřování 429
8. Likvidace 430
9. Prohlášení o shodě 430
10. Záruka výrobce 431
11. Technické parametry 432
12. Odstranění poruch 434

1. O tomto dokumentu

–Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem.
–Změny, které slouží technickému pokroku, vyhrazeny.

Varování před nebezpečím!

Varování před ohrožením elektrickým proudem!

Varování před ohrožením vodou!

2. Všeobecné bezpečnostní pokyny

Nebezpečí vyplývající z nedodržování návodu k použití!

Tento návod obsahuje důležité informace pro bezpečnou manipulaci s přístrojem. Na možná nebezpečí je upozorněno zvlášť. Nedodržování může vést ke smrti nebo těžkým poraněním.

• Pozorně si přečtěte návod.
• Řidte se bezpečnostními pokyny.
• Musí být stále přístupné.
  –Zacházení s elektrickým proudem může vést k nebezpečným situacím.
  -Při kontaktu s vodivými díly může dojít k úrazu elektrickým proudem, popáleninám nebo smrti.
  -Práce na síťovém napětí může provádět pouze kvalifikovaný personál.
  –Je třeba dodržovat předpisy pro instalaci elektrických zařízení a podmínky jejich připojení dle ČSN (např. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
  –Používat jen originální náhradní díly.

-Vnější, ohebné vedení nebo šňůru tohoto svítidla nelze vyměnit.
-V případě poškození kabelu musí být svítidlo zničeno.
-Kabel 60227 IEC52; 2x0,75 mm2.

3. Popis prístroje

Používání v souladu s určením - RS PRO A10 / A20 /A30 SC

–Senzorové svítidlo LED s aktivním hlásičem pohybu.

-Montáž pod omítku.

–Jen pro vnitřní použití.

RS PRO A10 / A20 / A30 SC princip funkce

-VF/radarový hlásič pohybu vyzařuje vysokofrekvenční elektromagnetické vlny (5,8 GHz) a zachycuje echo odražené od předmětů.

—Echo tělesa změněné pohybem se elektronicky převádí a automaticky zapíná svítidlo.

–Zachycení pohybu je možné i skrze tenké stěny, dveře a tabule skla.

–Je možné zachycení i těch nejmenších pohybů.

-Bez chybného spínání kvůli tepelným zdrojům a výkyvům teplot.

–Oblast záchytu senzoru lze přesně vymezit nastavením dosahu prostřednictvím webového rozhraní a aplikace.

Upozornění:

Vysokofrekvenční výkon senzoru VF činí asi 1 mW – což je jen tisícina vysílacího výkonu mobilního telefonu nebo mikrovlnné trouby.

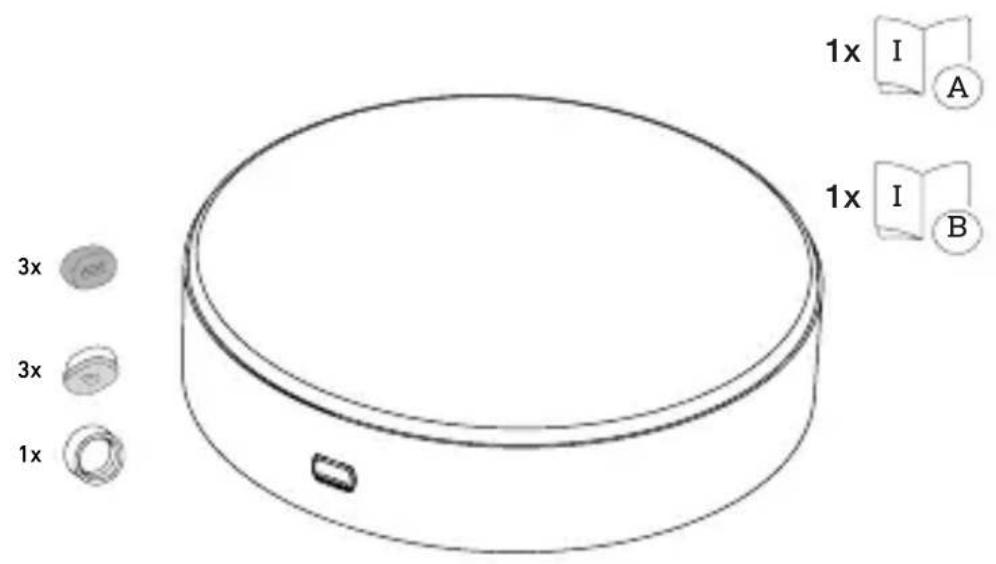

Obsah balení

3.1

3x 3x 1x 1x I A 1x I B

-1 svítidlo LED
-1 bezpečnostní list (A)
-1 stručný návod k použití (B)
-3 distanční držáky
-3 IP54-Utěsňovací zátka
-1 Kryt bezpečnostního šroubu

Rozměry výrobku

A Terminal Luster
B Zásuvka
C Hliníkové pouzdro
D Svítidlo

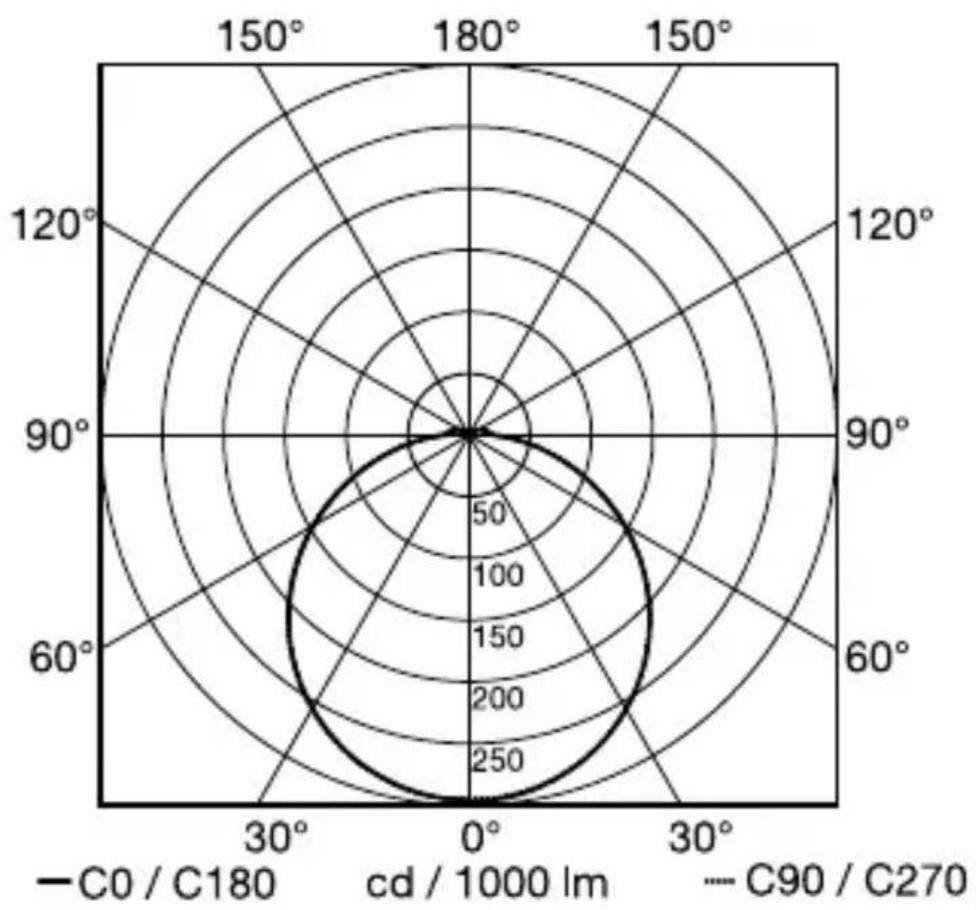

Fotometrická křivka

3.4

4. Elektrické připojení

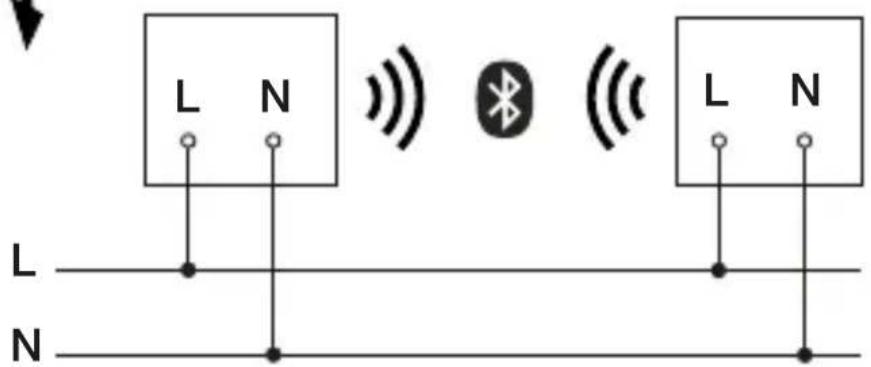

Schéma zapojení

4.1

L N L N

I O

L N L N

K připojení k elektrické síti použijte 2pólový kabel:

L = fázový vodič (většinou černý, hnědý nebo šedý)

N = neutrální vodič (většinou modrý)

E = Prodlužovací přípojka pro uzemňovací kabel

Svítidlo může být také připojeno po síťovém vypínači k elektrické síti, jestliže je zajištěno, že je síťový vypínač stále zapnutý.

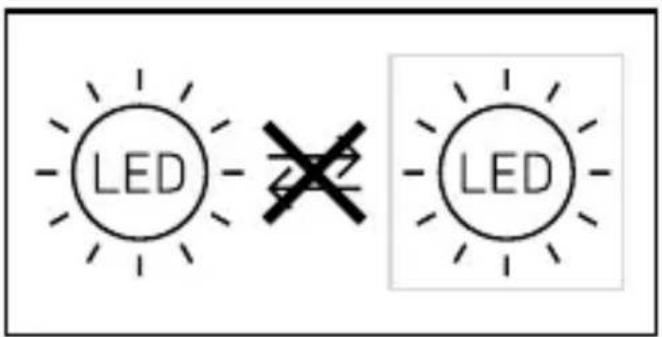

Žárovka tohoto svítidla nemůže být vyměněna. Jestliže musí být žárovka vyměněna (např. na konci své životnosti), je třeba vyměnit celé svítidlo.

LED LED

5. Montáž

Ohrožení elektrickým proudem!

Při kontaktu s vodivými díly může dojít k úrazu elektrickým proudem, popáleninám nebo smrti

• Vypnout proud a přerušit přívod napětí.
- Zkoušečkou napětí zkontrolovat, zda je vedení bez napětí.
- Zajistit, aby přívod napětí zůstal přerušený.

Nebezpečí věcných škod!

Záměna připojovacího vedení může vést ke zkratu.

• Identifikovat připojovací vedení.
• Správně spojit připojovací vedení.

Příprava k montáži

• Zkontrolovat poškození u všech konstrukčních dílů. Při poškození výrobek nepoužívat.
• Vybrat vhodné místo montáže.

-Při zohlednění dosahu.

–Při zohlednění zachycení pohybu.

-Bez otřesů.

–Oblast záchytu musí být bez překážek.

-Ne do oblastí ohrožených výbuchem.

-Ne na povrchy, které patří mezi snadno vznítitelné.

-Nedívat se do světelného zdroje z krátké vzdálenosti (<30 cm).

-Umístit minimálně 50 cm od ostatních svítidel LED.

-Svítidlo nezakrývat izolační látkou!

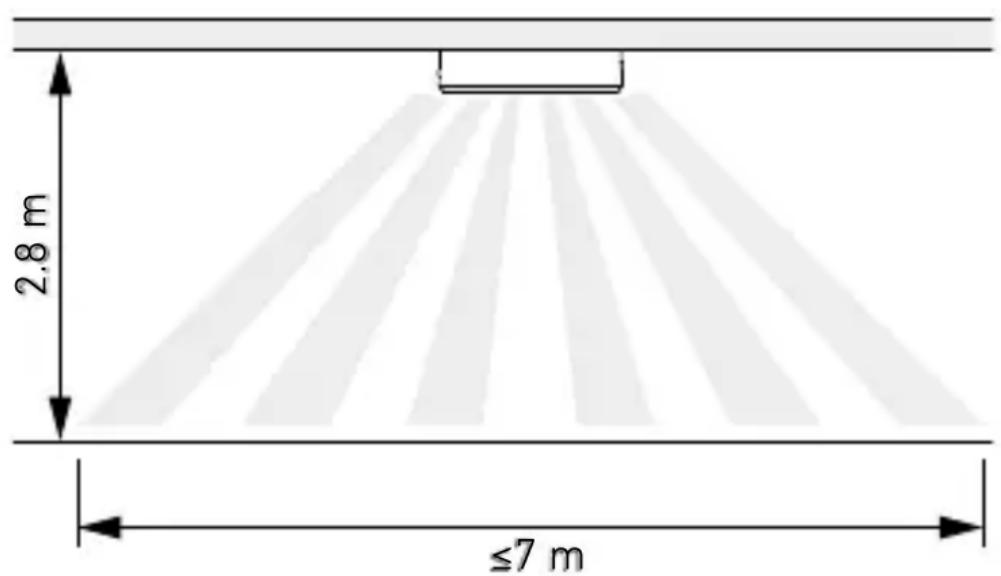

Dosah

5.1

2,8 m ≤7 m

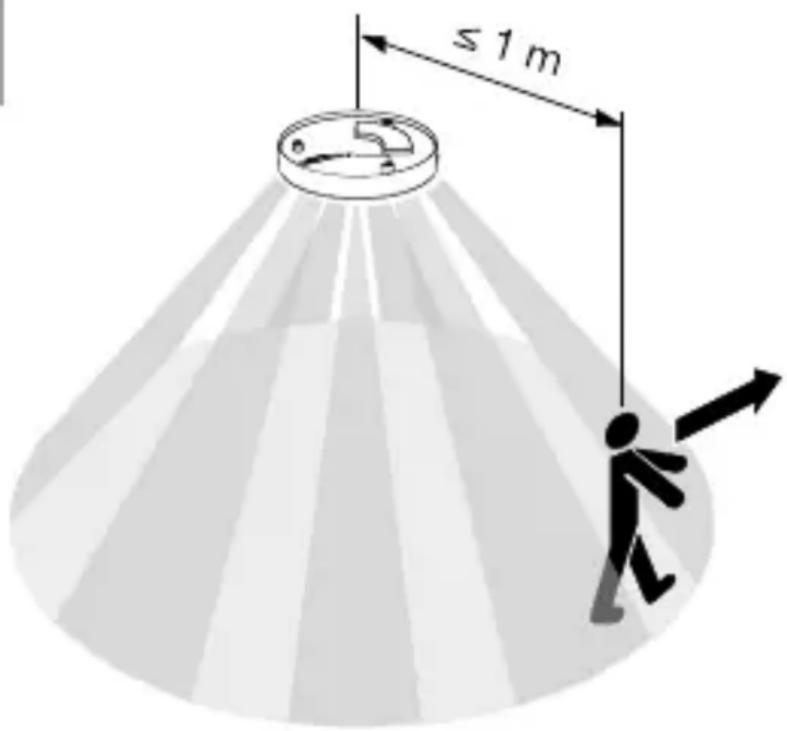

Zaznamenávání pohybu bočně ke směru chůze

5.2

≤1 m

CZ

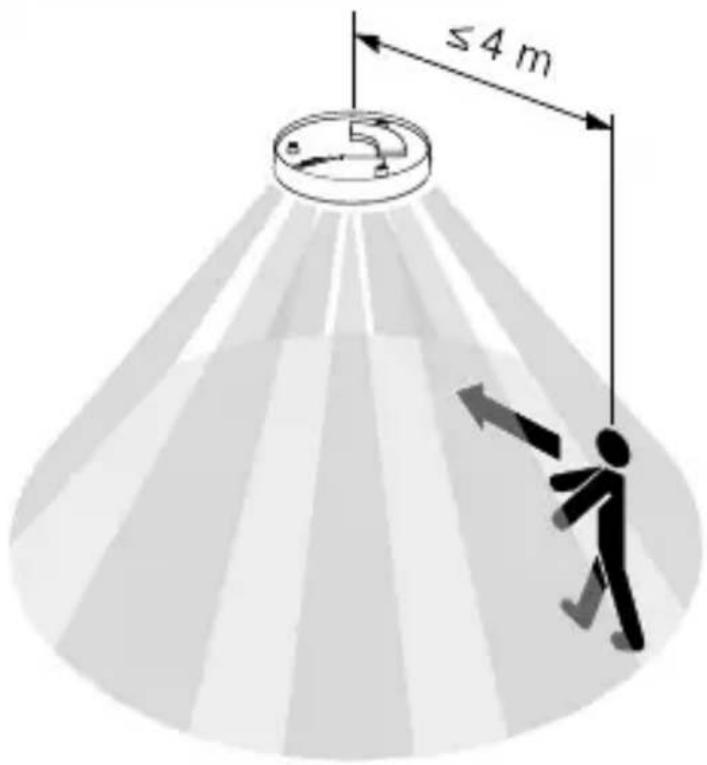

Zaznamenávání pohybu ve směru chůze

5.3

≤ 4 m

Postup při montáží

5.4

I O

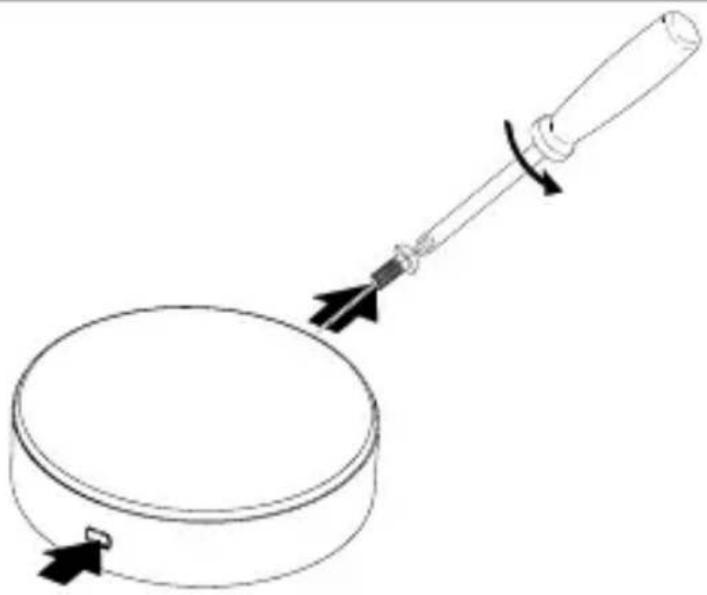

• Zkontrolovat, zda je vypnutý přívod napětí.
• Odstranit kryt bezpečnostního čepu.
• Uvolnit pojistný šroub. Stisknout upevňovací knoflík

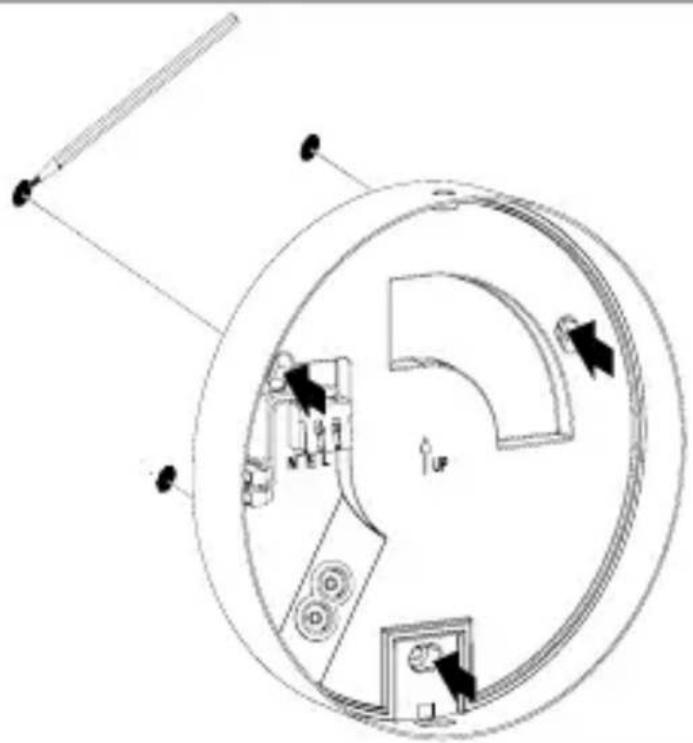

5.5

- Vyznačit otvory k vrtání.

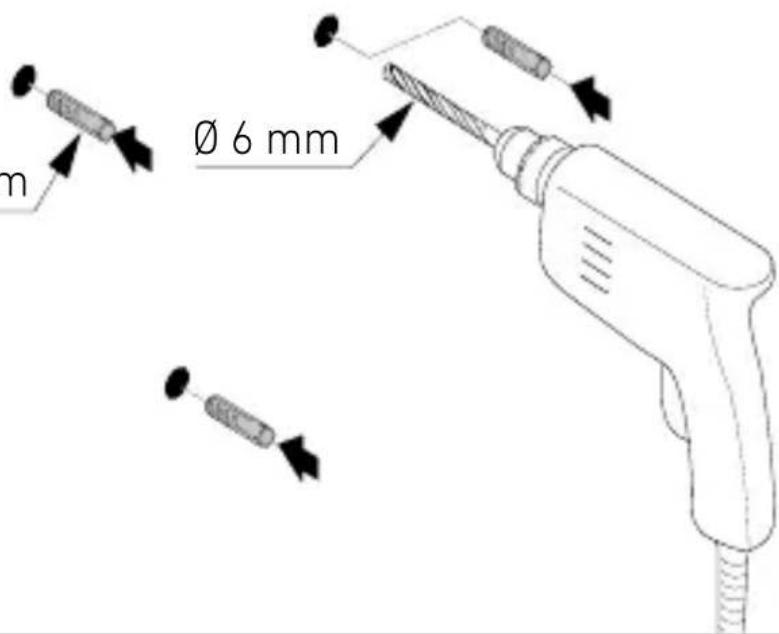

5.6

6 mm

Ø 6 mm m

- Vyvrtat otvory (0 6 mm) a vložit hmoždinky.

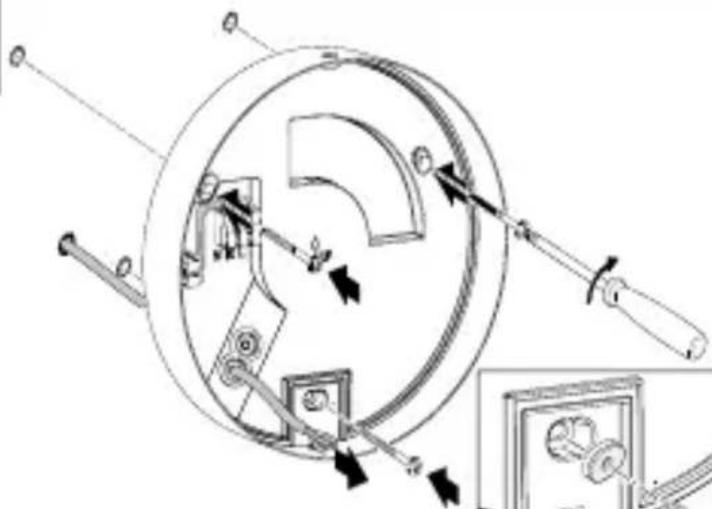

5.7

• Našroubovat svítidlo LED u přívodního vedení pod omítku.
• Použít utěsňovací zátku. Je potřebná pro krytí IP54.
• Přesvědčte se, zda má připojovací kabel dvojí izolaci a zda není izolace poškozena.

5.8

• Našroubovat svítidlo LED u přívodního vedení na omítku.
• Použít utěsňovací zátku. Je potřebná pro krytí IP54.
• Přesvědčte se, zda má připojovací kabel dvojí izolaci a zda není izolace poškozena.

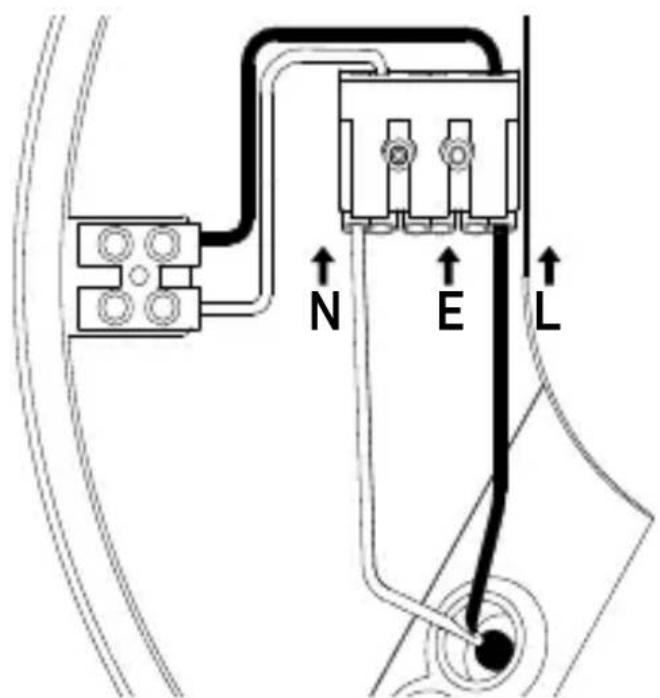

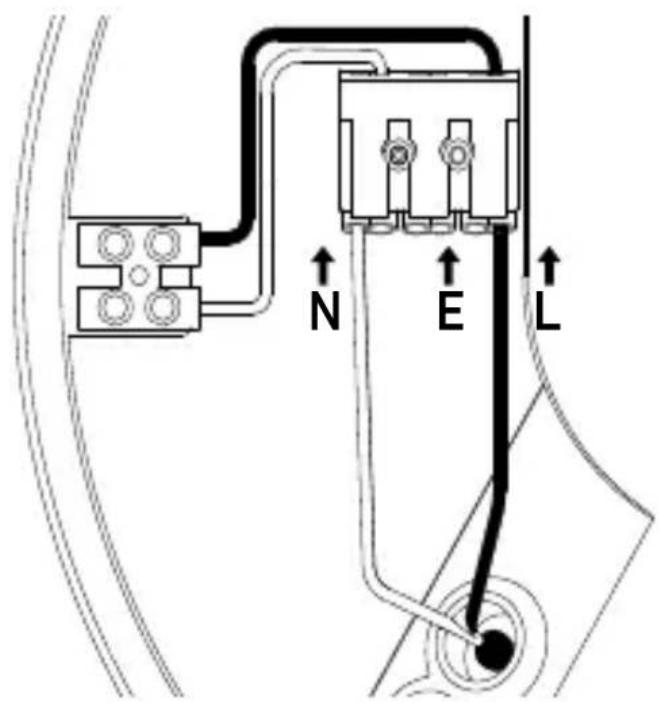

5.9

N E L

- Přívodní sítové vedení připojit podle schématu zapojení. → „4. Elektrické připojení“

5.10

click

• Namontovat svítidlo do tělesa.
• Stlačujte, dokud neuslyšite kliknutí.

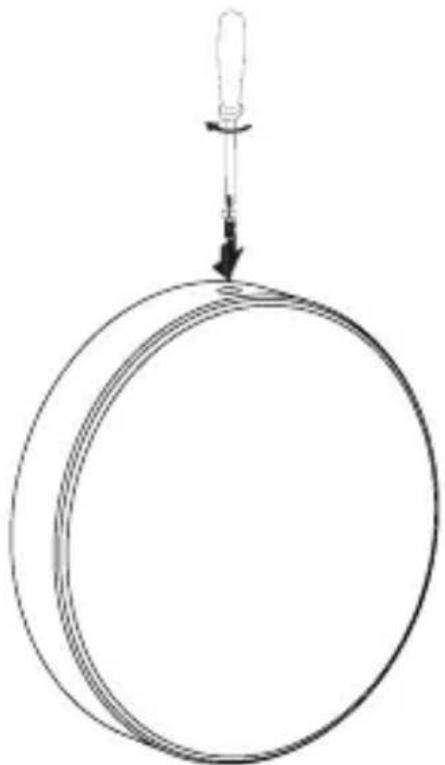

5.11

• Pevně utáhněte pojistný šroub.
• Zakrýt bezpečnostní čep krytem.

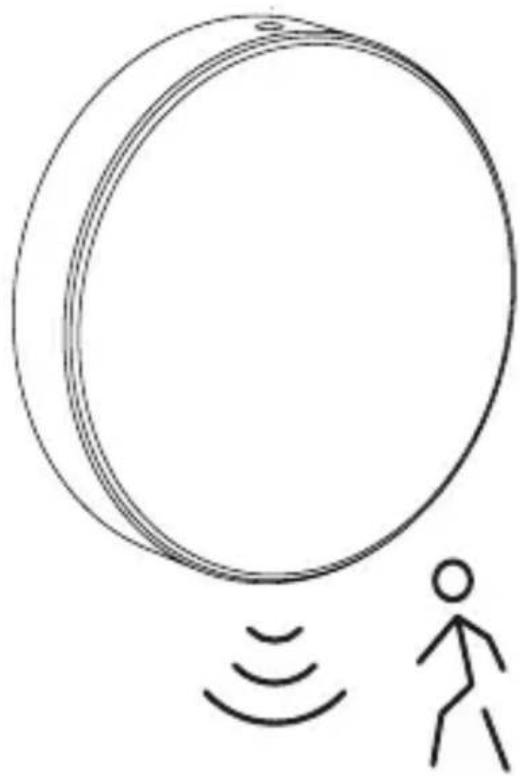

5.12

• Zapnout napájení elektrickým proudem.
• Nastavení provést prostřednictvím aplikace.

→ «6. Funkce"

6. Funkce

Funkce se nastavují aplikací Connect App Steinel.

Aplikace Steinel Connect

Pro konfiguraci svítidla pomocí smartphonu nebo tabletu si musíte z AppStore stáhnout aplikaci Connect App STEINEL. Je potřebný smartphone nebo tablet s Bluetooth.

Android

Funkce, které lze nastavit aplikací Connect App Steinel:

-Časové nastavení.
-Nastavení dosahu.
-Soumrakové nastavení.
-Funkce základního osvětlení.
–Nastavitelná úroveň hlavního/základního světla.
–Rozšířené nastavení dosahu.
–Skupinové propojení do sítě.
–Soumrakové nastavení prostřednictvím teach-in.

Upozornění:

K vyloučení chybných funkcí musí být zachována minimální vzdálenost 3 m od routeru WLAN a přístupových bodů.

Nastavení z výroby (stav při dodání)

Dosah: max.

Časové nastavení hlavního světla: 10 s

Časové nastavení základního světla: 1 min.

Soumrakové nastavení: 2 000 lx

Základní světlo, úroveň stmívání: 50 %

Spuštění/prerušení napětí

Po odpojení sítového napětí se uloží nastavení i aktuální provozní stav svítidla LED. Obnoví se po opětovném připojení sítového napětí.

Nastavení dosahu (citlivost)

Pod pojmem dosah je míněn přibližný kruhovitý průměr na zemi, který při montáži svítidla ve výšce 2,8 m vyplyne jako oblast záchytu.

– Nastavení na maximálně = max. dosah (3,5 m)
– Nastavení na minimálně = min. dosah (1 m)

Časové nastavení

Dobu (zpoždění vypnutí) je možno nastavit plynule v rozmezí od asi 5 sekund do max. 60 minut. Každý zaznamenaný pohyb znovu zapne svítidlo.

Upozornění:

Po každém vypnutí přístroje není možné opětovné zachycování pohybu po dobu asi 1 sekundy. Poté může přístroj při pohybu zase zapnout světlo. K seřízení oblasti záchytu a pro funkční test se doporučuje nastavit nejkratší čas.

Soumrakové nastavení

Reakční hodnota jasu (stmívání) může být plynule nastavena přibližně 2 až 2 000 lx.

☀️ = provoz za denního světla (nezávisle na jasu)
= provoz za soumraku (asi 2 lx)

Při nastavování oblasti záchytu a provádění funkční zkoušky za denního světla musí být otočný regulátor nastaven na ❖.

Základní světlo

Jas základního světla může být nastaven mezi 1 % a 50 %.

Doba trvání základního světla může být plynule nastavena mezi 10 a 30 minutami nebo na celou noc.

Hlavní světlo

Jas hlavního světla může být nastaven mezi 50 % a 100 %.

Seskupování

Je možné přístroj používat jako samostatné svítidlo nebo několik svítidel propojit do skupin pomocí rádiové komunikace. Všechna svítidla, která jsou přiřazena k jedné skupině, se chovají podle skupinových parametrů nastavených v aplikaci Connect App Steinel. Dosah může být individuálně nastaven pro všechny skupinové účastníky.

Fade Time

Pomocí Fade Time lze při zapnutí a vypnutí nastavit křivku stmívání (1–3 s).

Funkce spínání sousedních svítidel

Prostřednictvím aplikace Steinel Connect může být aktivována, popř. deaktivována funkce spínání sousedních svítidel. Přitom se skupiny sousedních svítidel přířadí k aktivní skupině svítidel. Skupina se řídí spínacími signály přířazené skupiny sousedních svítidel a podle nastavení přepne na hlavní nebo základní světlo.

7. Údržba a ošetřování

Přístroj je bezúdržbový.

Ohrožení elektrickým proudem!

Kontakt vody s vodivými díly může vést k úrazu elektrickým proudem, popáleninám nebo smrti.

- Přístroj čistěte pouze, když je suchý.

Nebezpečí věcných škod!

Použitím nesprávného čisticího prostředku může být přístroj poškozen.

- Přístroj vyčistěte mírně navlhčenou utěrkou bez čisticích prostředků.

Důležité: Provozní přístroj nelze vyměnit..

LED 220V

8. Likvidace

Elektrické prístroje, príslušenství a obaly musí být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU:

V souladu s platnou evropskou směrnicí o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.

9. Prohlášení o shodě

Tímto společnost STEINEL GmbH prohlašuje, že typ rádiového zařízení RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC a RS PRO A 30 WW/NW SC odpovídá směrnici 2014/53/EU. Úplný text prohlášení o shodě EU najdete na následující internetové adrese: www.steinel.de

10. Záruka výrobce

Záruka výrobce STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Německo.

Jako kupujícímu vám vůči prodávajícímu přináleží zákonem předepsaná práva. Pokud tato práva ve vaší zemi existují, nejsou naším prohlášením o záruce zkrácena ani omezena. Poskytneme vám 5-ti letou záruku na bezvadné provedení a řádnou funkčnost vašeho profesionálního senzorického výrobku značky STEINEL. Ručíme za to, že tento výrobek nemá materiálové, výrobní a konstrukční vady. Ručíme za funkčnost všech elektronických součástek a kabelů, i za nezávadnost všech použitých materiálů a jejich povrchů.

Uplatňování záruky

Chcete-li váš výrobek reklamovat, zašlete jej nedemonto-vaný a s originálním dokladem o koupi, který musí obsahovat datum koupě a název výrobku, vašemu prodejci nebo přímo nám, na adresu STEINEL Technik s.r.o. Rumunská 655/9, 460 01 Liberec 4. Doporučujeme vám, abyste doklad o koupi do uplynutí záruční doby pečlivě uschovali. Společnost STEINEL neručí za přepravní náklady a rizika týkající se zpětného zaslání.

Další informace k uplatňování záruky jsou uvedeny na naší webové stránce www.stinel.cz

Jestliže budete uplatňovat reklamaci nebo máte nějaké dotazy týkající se výrobku, můžete nám kdykoli zavolat na servisní horkou linku [phone].

11. Technické parametry

-Rozměry (∅ x D):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

-Připojení k elektrické síti: 220 - 240 V, 50/60 Hz

-Příkon(P _on ):

RS PRO A10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

-Účiník:

-Světelný tok (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-Efektivnost:

4.000 K (neutrální bílá = NW)

-Index reprodukce barev: R

a = 80

-Průměrná jmenovitá životnost:

L70B50 při 25°C: >60.000 h

—Konzistence barev SDCM:

počáteční hodnota: 6

-Rozložení svítivosti:

-Úhel záchytu: 360°

–Vysílací výkon asi: 1 mW

-Dosah: max. ∅ 8 m

-Časové nastavení: 5 s - 60 min

-Soumrakové nastavení: 2 - 2000 lux

-Krytí (IP): IP54

-Třída ochrany: II

-Teplota prostředí: -20 °C až +40 °C

-Frekvence Bluetooth: 2,4-2,48 GHz

–Vysílací výkon Bluetooth: 5dBm / 3 mW

RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO A30 WW SC obsahuje světelný zdroj třídy energetické účinnosti „D“.

RS PRO A20 NW SC a RS PRO A30 NW SC obsahují světelný zdroj třídy energetické účinnosti „C“.

12. Odstranění poruch

Přístroj bez napětí.

-Pojistka není zapnutá nebo je poškozená.

• Zapnout pojistku.
  • Vyměnit poškozenou pojistku.

–Vedení přerušené.

- Zkontrolovat vedení pomocí zkoušečky napětí.

–Zkrat v přívodním sítovém vedení.

- Zkontrolovat připojení.

-Eventuálně vypnutý stávající síťový vypínač

- Zapnout sítový vypínač.

Přístroj nezapíná.

–Zvoleno nesprávné soumrakové nastavení.

- Znovu nastavit soumrakové nastavení.

-Sítový vypínač v poloze vypnuto.

- Nastavit sítový vypínač.

-Pojistka není zapnutá nebo je poškozená.

- Zapnout pojistku.

• Vyměnit poškozenou pojistku.

–K minimalizaci poruch jsou potlačeny rychlé pohyby nebo je nastavena príliš malá oblast záchytu nebo není správná.

- Zkontrolovat a seřídit oblast záchytu.

–Světelný zdroj poškozený.

- Světelný zdroj nelze vyměnit. Vyměnit celý přístroj.

Přístroj nevypíná.

–Trvalý pohyb v oblasti záchytu.

- Zkontrolovat oblast.

• V případě potřeby omezit nebo změnit oblast záchytu.

Přístroj zapíná v nevhodnou dobu.

-Montáž pod omítku způsobem, který není vhodný pro spolehlivé rozpoznání pohybu.

- Správně provést montáž pod omítku.

–K pohybu došlo, ale nebyl rozeznán pozorovatelem (pohyb za stěnou, pohyb malého objektu v bezprostřední blízkosti svítidla atd.).

- Zkontrolovat oblast.

• V případě potřeby omezit nebo změnit oblast záchytu.

SK

Obsah

2. Všeobecné bezpečnostné pokyny

Nebezpečenstvo v dôsledku nedodržania návodu na obsluhu!

–Senzorové svítidlo LED s aktivním hlásičem pohybu.
-Montáž pod omítku.
–Jen pro vnitřní použití.

Princíp fungovania - RS PRO A10 / A20 / A30 SC

A Terminal Luster
B Zásuvka
C Hliníkové puzdro
D Svetidlo

SK

Charakteristika svietivosti

3.4

SK

4. Elektrické pripojenie

Schéma zapojenia

4.1

L N L N

I O

L N L N

SK

Svetelný zdroj tohto svietidla sa nedá vymenit. V prípade nutnosti výmeny svetelného zdroja (napr. na konci jeho životnosti) sa musí vymenit celé svietidlo.

LED LED

SK

5. Montáž

Nebezpečenstvo zásahu elektrickým prúdom!

–Pri zohl'adnení dosahu.

–Pri zohl'adnení snímania pohybu.

• Naskrutkujte LED svietidlo pri podomietkovom prívodnom vedení.
• Použite tesniacu zátku. Vyžaduje sa to pre triedu ochrany IP54.
• Uistite sa, že pripojovací kábel má dvojitú izoláciu a že izolácia nie je poškodená.

5.8

• Naskrutkujte LED svietidlo pri nadomietkovom prívodnom vedení.
• Použite tesniacu zátku. Vyžaduje sa to pre triedu ochrany IP54.
• Uistite sa, že pripojovací kábel má dvojitú izoláciu a že izolácia nie je poškodená.

5.9

N E L

Výrobok nevyžaduje údržbu.

Nebezpečenstvo zásahu elektrickým prúdom!

- Výrobok čistite mierne navlhčenou handrou bez čistiaceho prostriedku.

Elektrické zariadenia nevyhadzujte do komunálného odpadu!

Iba pre krajiny EÚ:

-Technické údaje: 220 - 240 V, 50/60 Hz

-Príkon(P _on ):

RS PRO A10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

-Faktor výkonu:

Výrobok bez napätia.

• Zapnite poistku.
  • Vymeňte chybnú poistku.

–Vedenie je prerušené.

-V napájacom vedení je skrat.

- Zapnite sietový spínač.

Výrobok sa nezapína.

–Sietový spínač je vypnutý.

Nastavte sietový spínač.

• Zapnite poistku.
  • Vymeňte chybnú poistku.

- Skontrolujte oblast snímania a nastavte ju.

–Svetelný zdroj je chybný.

- Svetelný zdroj sa nedá vymenit. Výrobok kompletne vymeňte.

Výrobok sa nevypína.

–Trvalý pohyb v oblasti snímania.

Výrobok sa mimovolne zapína.

9. Izjava o skladnosti

Ooterežiim (sensor) ( P_sb ):
