KÄYTTÖOHJE RS PRO A10 SC STEINEL

1. Tämä asiakirja 268
2. Yleiset turvaohjeet 268
3. Laitteen kuvaus 269
4. Sähköliitäntä 275
5. Asennus 277
6. Toiminta 285
7. Huolto ja hoito 288
8. Hävittäminen 289
9. Valmistajan takuu 290
10. Tekniset tiedot 291

11. Viankorjaus 293

12. Vaatimustenmukaisuusvakuutus 289

1. Tämä asiakirja

-Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osit- tainen) sallittu vain, mikäli annamme siihen luvan. -Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Vaaroista ilmoittava varoitus!

Sähköstä aiheutuvista vaaroista ilmoittava varoitus!

Vedestä aiheutuvasta vaarasta ilmoittavava roitus!

FI

2. Yleiset turvaohjeet

Käyttöohjeen laiminlyönnistä aiheutuva vaara!

Tämä käyttöohje sisältää tärkeitä laitteen turvalliseen käsittelyyn liittyviä tietoja. Mahdollisiin vaaroihin viitataan erikseen. Ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakaviin vammoihin.

• Lue käyttöohje huolellisesti.
  • Huomioi turvaohjeet.
• Säilytä helposti saatavilla.
  –Sähkövirta voi johtaa vaarallisiin tilanteisiin. Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.
  -Vain ammattitaitoinen henkilökunta saa tehdä verkkojän-nitettä koskevat työt.
  -Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.
  -Käytä ainoastaan alkuperäisiä varaosia.
  -Valaisimen ulompaa, taipuisaa johtoa tai nyöriä ei voi

vaihtaa.

—Koko valaisin on tuhottava, jos johto vioittuu.

-Johto 60227 IEC52; 2x0,75 mm2.

3. Laitteen kuvaus

Käyttötarkoituksen mukainen käyttö - RS PRO A10 / A20 /A30 SC

-Aktiivisella liiketunnistimella varustettu LED-tunnistin-valaisin.

-Uppoasennus.

–Tarkoitettu käytettäväksi vain sisällä.

RS PRO A10 / A20 / A30 SC toimintaperiaate

-Suurtaajuus-/tutkaliiketunnistin säteilee suurtaajuisia sähkömagneettisia aaltoja (5,8 GHz) ja havaitsee esineistä heijastuvan kaiun.

–Liikkeen kautta muuttunut rungon kaiku muunnetaan elektronisesti, jolloin valaisin kytkeytyy automaattisesti.

–Tunnistus on mahdollista myös kevytrakenneseinien, ovien ja lasiruutujen lävitse.

-Myös pienimpien liikkeiden tunnistus on mahdollista.

–Ei lämmönlähteistä ja lämpötilan vaihteluista aiheutuvia virhekytkentöjä.

—Tunnistimen toiminta-alue voidaan rajata täsmällisesti

-verkkokäyttöliittymän ja sovelluksen avulla.

Huomautus:

Suurtaajuustunnistimen lähetysteho on noin 1 mW – tämä on vain tuhannesosa kannettavan puhelimen tai mikroaal-touunin lähetystehosta.

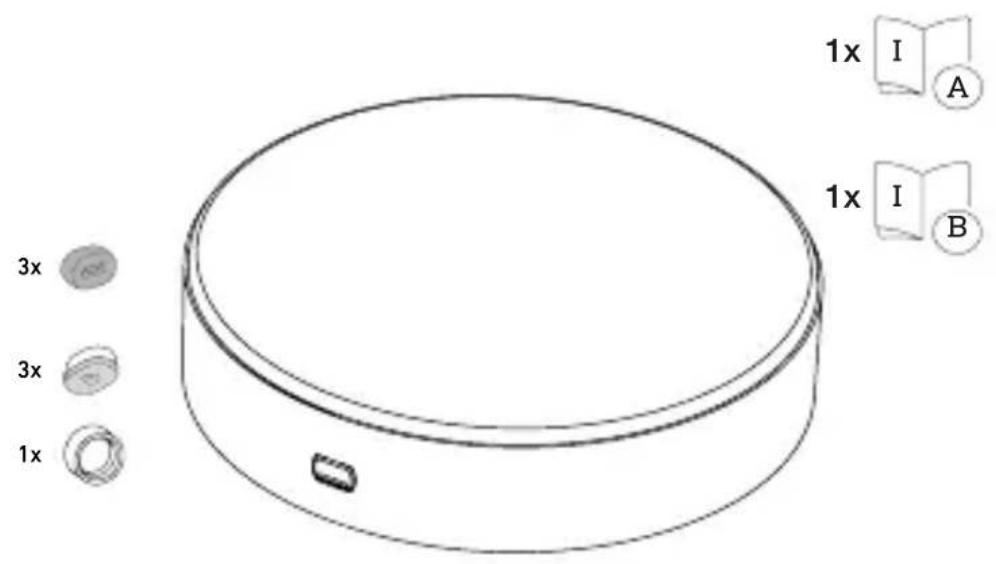

Toimituslaajuus

3.1

3x 3x 1x 1x I A 1x I B

FI

-1 LED-valaisin
-1 käyttöturvallisuustiedote (A)
-1 Quick start -opas (B)
-3 välikappaletta
-3 IP54-tiivistystulppaa
-1 Turvaruuvin suojus

Tuotteen mitat

A Luster terminaali
B Pistorasia
C Alumiinikotelo
D valaisin

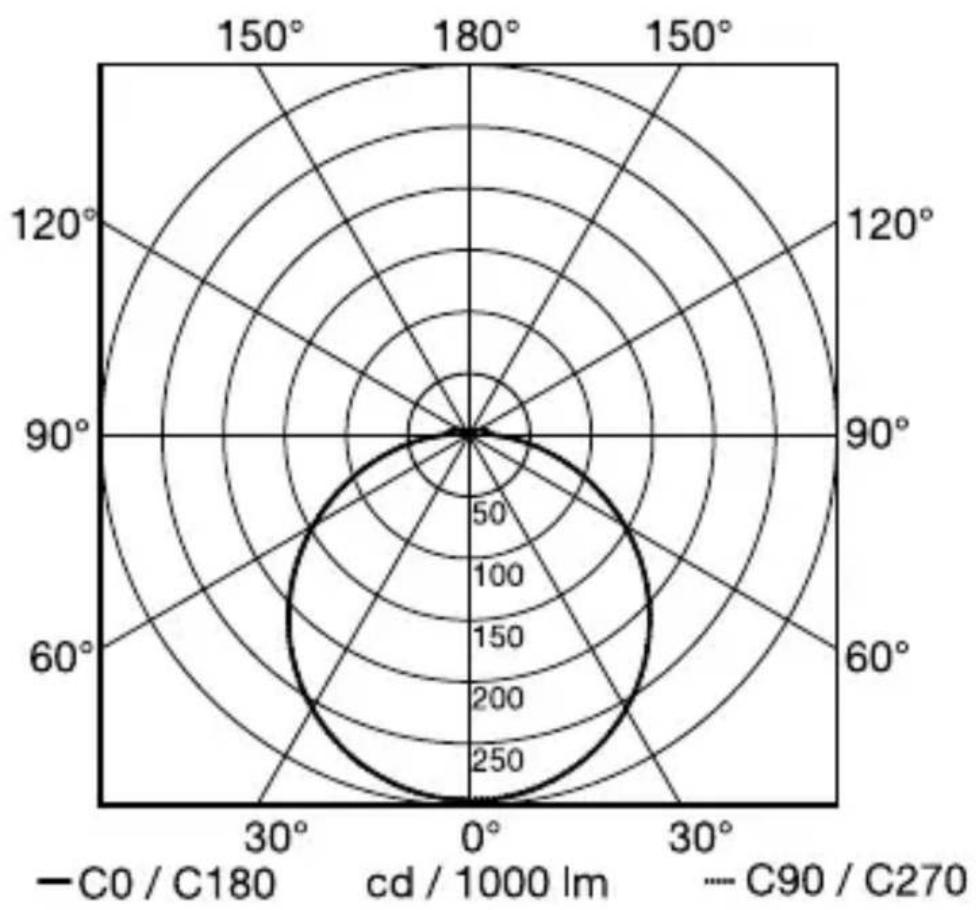

Valonjakokäyrä

3.4

FI

4. Sähköliitäntä

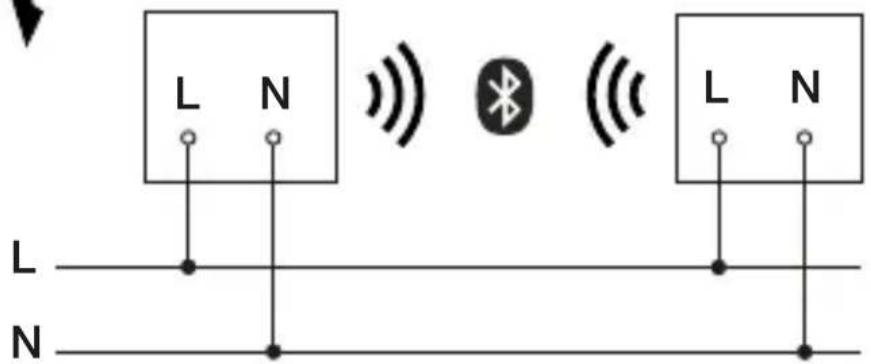

Kytkentäkaavio

4.1

L N L N

I O

Verkkojohtona käytetään 2-johtimista kaapelia:

L = vaihe (useimmiten musta, ruskea tai harmaa)

N = nollajohdin (useimmiten sininen)

E = Maadoituskaapelin jatkoliitäntä

Valaisin voidaan liittää myös verkkokytkimen jälkeen sähköverkkoon, kun on varmaa, että verkkokytkin on aina kytkettynä päälle.

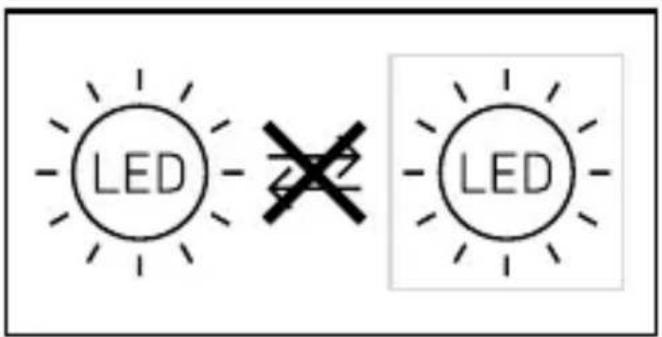

Tämän valaisimen valonlähdettä ei voi vaihtaa. Koko valaisin joudutaan vaihtamaan uuteen, jos valonlähde ei enää toimi (esim. sen käyttöiän päätyttyä).

LED LED

5. Asennus

Sähkövirran aiheuttama vaara!

Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan

• Katkaise virta.
• Tarkista jännitteettömyys jännitteenkoettimella.
  • Varmista, että virta ei palaudu.

Aineellisten vahinkojen vaara!

Liitäntäjohtojen vaihtuminen keskenään voi johtaa oiko- sulkuun.

• Tunnista liitäntäjohdot.
- Yhdistä liitäntäjohdot oikein.

Asennuksen valmistelu

• Tarkista, että missään komponentissa ei ole vaurioita. Älä ota tuotetta käyttöön, jos siinä on vaurioita.
• Valitse sopiva asennuspaikka.

-Huomioi toimintaetäisyys.

-Huomioi toiminta-alue.

-Tärinätön paikka.

-Toiminta-alueella ei ole esteitä.

—Ei räjähdysvaarallisille alueille.

—Ei herkästi syttyville pinnoille.

-Älä katso valonlähteeseen lyhyeltä etäisyydeltä (< 30 cm).

–Aseta vähintään 50 cm:n etäisyydelle muista valaisimista.

-Älä peitä valaisinta lämpöeristeellä!

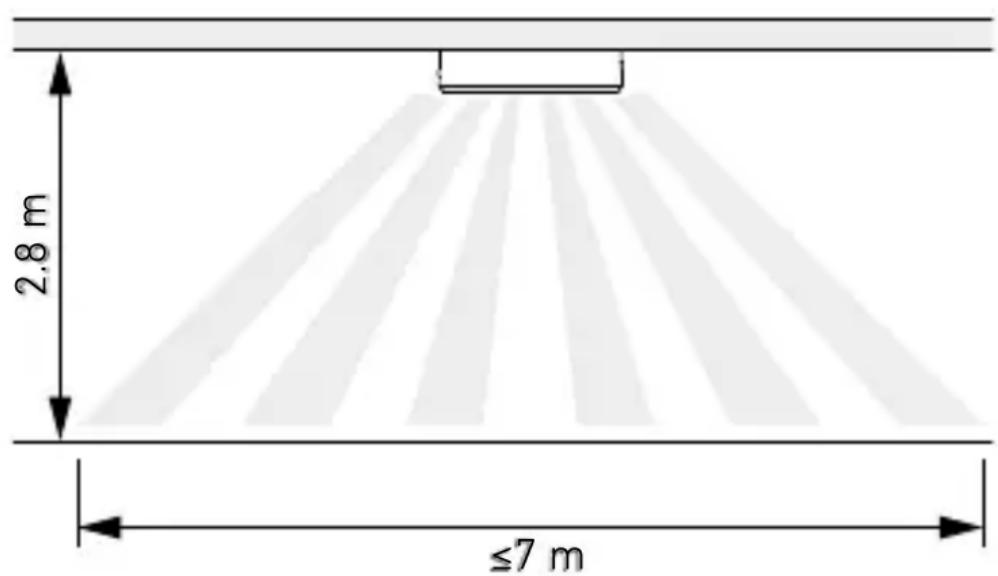

Toimintaetäisyys

5.1

2.8 m ≤7 m

FI

Tunnistus sivuttain kulkusuuntaan nähden

5.2

≤1 m

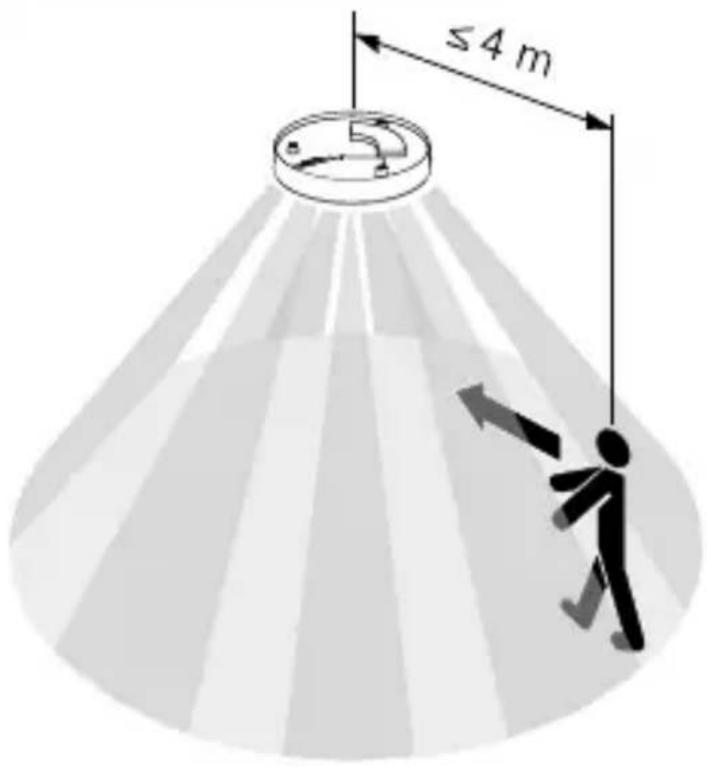

Tunnistus kulkusuuntaan nähden

5.3

≤ 4 m

FI

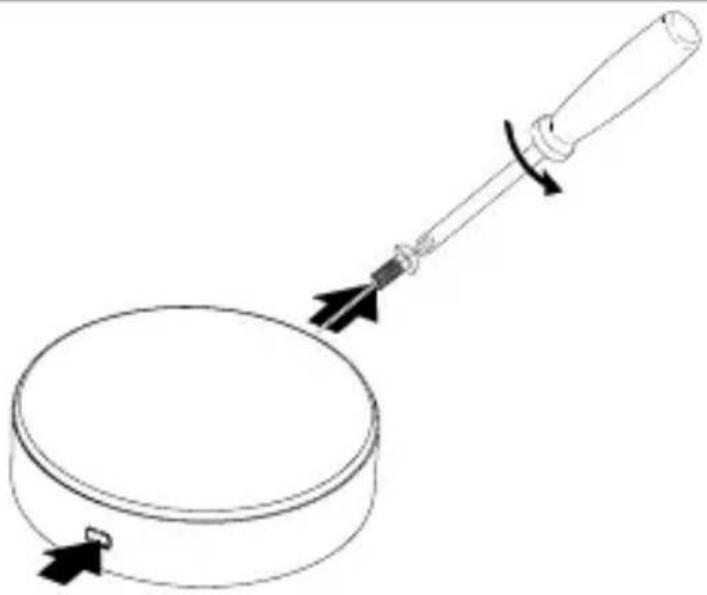

Asennuksen vaiheet

5.4

• Tarkista, että virta on katkaistu.
• Poista turvapultin suojus.
• Avaa lukitusruuvi. Paina kiinnitysnuppia.

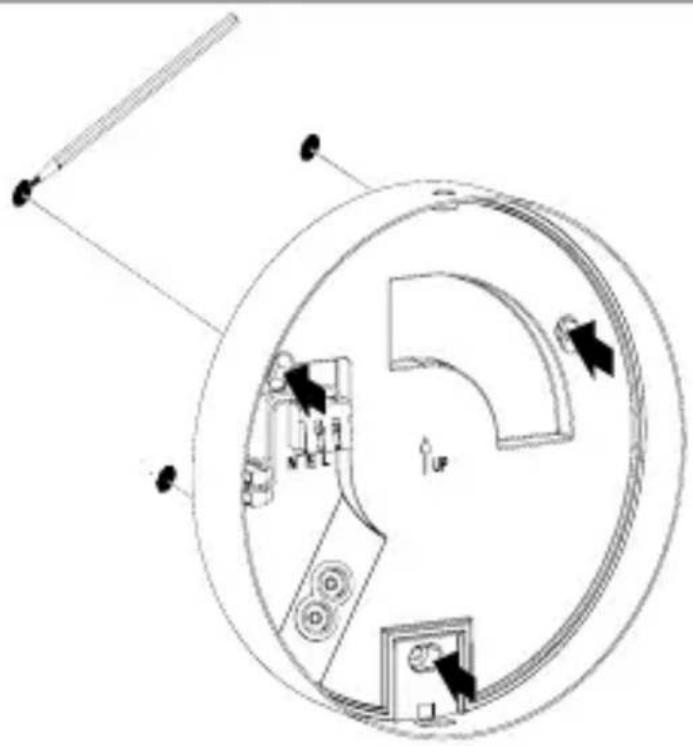

5.5

- Poraa reiät (∅ 6 mm) ja aseta tulpat.

FI

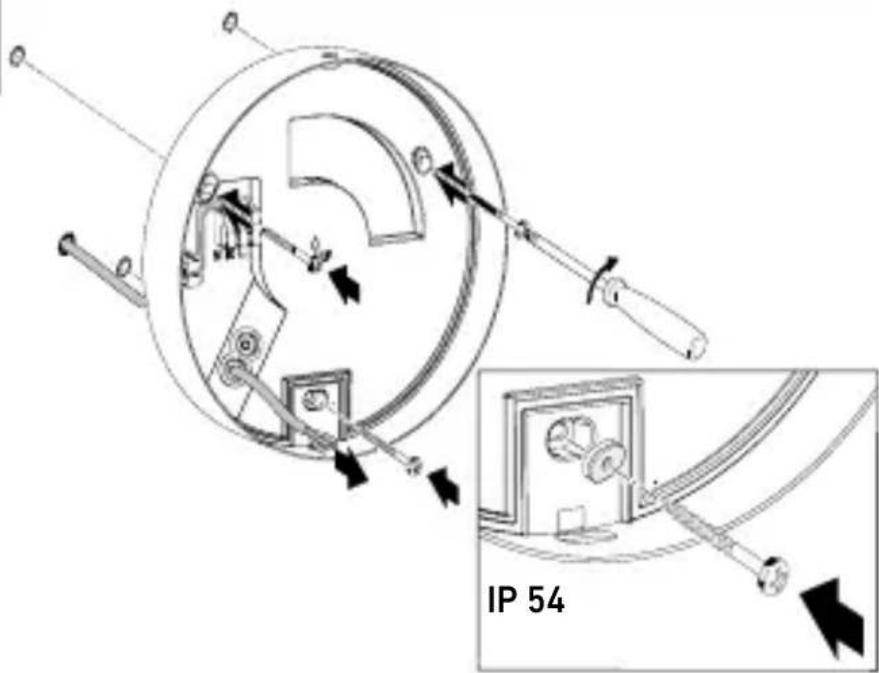

5.7

IP 54

• Kiinnitä LED-valaisin johdon uppoasennuksessa.
• Käytä tiivistystulppia. Se on tarpeen kotelointiluokalle IP54.
• Varmista, että liitäntäkaapelin eristys on kaksinkertainen eikä eriste ole vaurioitunut.

5.8

• Kiinnitä LED-valaisin johdon pinta-asennuksessa.
• Käytä tiivistystulppia. Se on tarpeen kotelointiluokalle IP54.
• Varmista, että liitäntäkaapelin eristys on kaksinkertainen eikä eriste ole vaurioitunut.

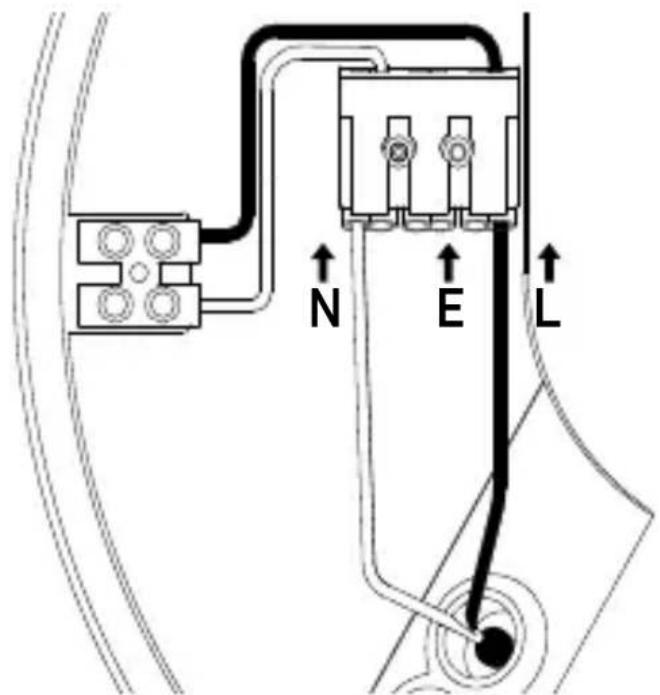

5.9

N E L

- Liitä verkkojohto kytkentäkaavion mukaisesti. → „4. Sähköliitäntä“

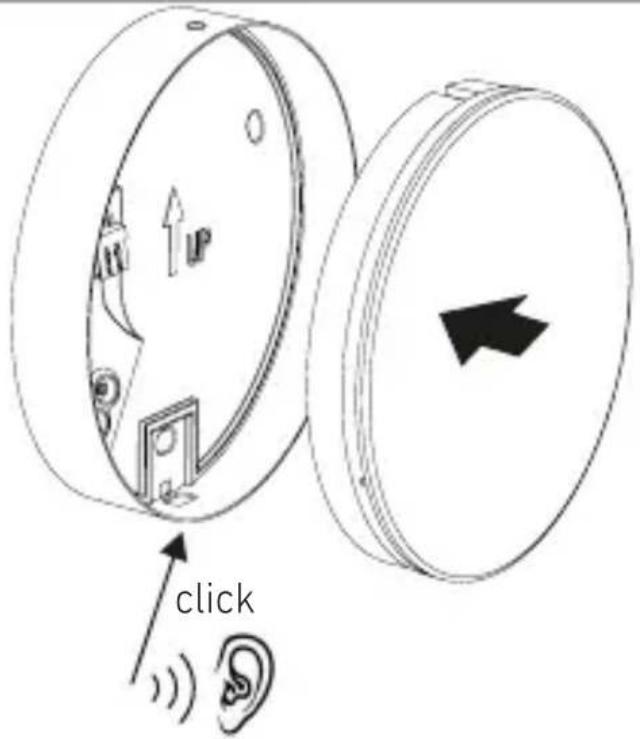

5.10

click

• Asenna valaisin koteloon
- Paina, kunnes kuulet napsahduksen.

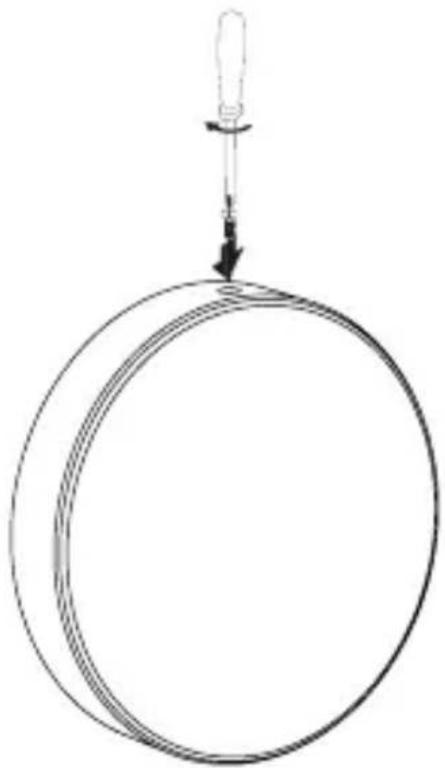

5.11

• Kiristä lukitusruuvi.
• Peitä turvapultti turvapultin suojuksella.

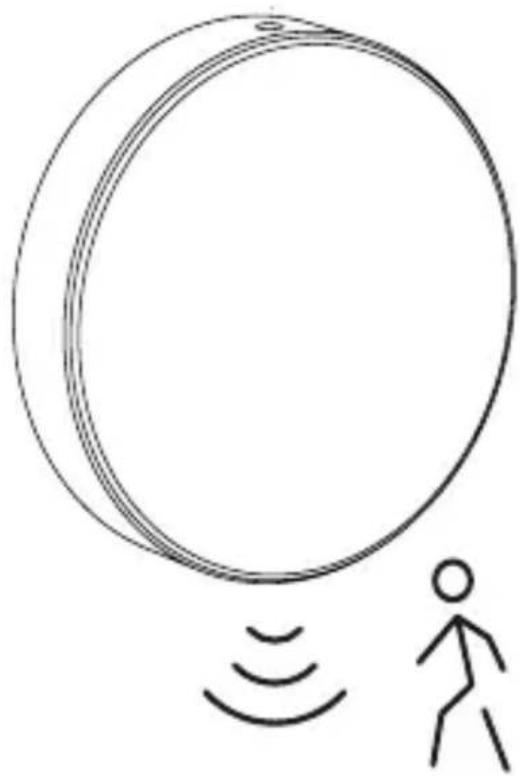

5.12

• Kytke virta päälle.
• Suorita asetukset sovelluksen avulla.
  → «6. Toiminta"

6. Toiminta

Toimintojen asetus tapahtuu Steinel Connect -sovelluksen avulla.

Steinel Connect -sovellus

STEINEL Connect -sovellus on ladattava AppStore-myymälästä älypuhelimen tai tablettitietokoneen avulla tehtävää valaisimen konfigurointia varten.

Tarvitset Bluetooth-kelpoisen älypuhelimen tai tabletin.

Android

Toiminnot, jotka voidaan säätää Steinel Connect -sovelluksen avulla:

-Kytkentäajan asetus.

-Toiminta-alueen rajaus.

-Hämäryystason asetus.

-Perusvalaistus.

-Päävalaistuksen/perusvalaistuksen tehokkuuden asetus-mahdollisuus.

–Laajennettu toimintaetäisyyden rajaus.

-Kytkeminen ryhmään.

—Hämäryystason asetus Teach-In-toiminnon avulla.

Huomautus:

WLAN-reitittimen ja tukiasemiin on säilytettävä toimintahä-iriöiden estämiseksi 3 metrin etäisyys.

Tehdasasetukset (toimituksen aikainen tila)

Toimintaetäisyys: enint.

Päävalaistuksen kytkentäajan asetus: 10 s

Perusvalaistuksen kytkentäajan asetus: 1 min

Hämäryystason asetus: 2 000 luksia

Perusvalaistuksen himmennys: 50 %

Start-Up/jännitekatkos

Kun verkkojännite katkeaa, LED-valaisimen asetukset ja nykyinen käyttötila tallennetaan. Ne palautuvat käyttöön, kun verkkojännite on taas kytkettynä.

Toimintaetäisyyden rajaus (herkkyys)

Toimintaetäisyydellä tarkoitetaan lattiaan muodostuvan ympyrän halkaisijaa, kun valaisin asennetaan 2,8 metrin korkeudelle.

• Säädin maks.asennossa = suurin mahdollinen toimintaetäisyys (3,5 m)
• Säädin min.asennossa = pienin mahdollinen toimintaetäisyys (1 m)

Kytkentäajan asetus

Valaisimen aika (kytkentäviive) voidaan asettaa portaattomasti n. 5 sekunnin ja enintään 60 minuutin välille. Jokainen havaittu liike kytkee valaisimen uudelleen.

Huomautus:

Laitteen sammuttua kestää aina noin yhden sekunnin, kunnes tunnistin reagoi jälleen liikkeeseen toiminta-alueella. Sen jälkeen laite voi jälleen kytkeä valon liikettä havaittaessa. Toiminta-alueen säätämisen ja toiminnan testauksen ajaksi tunnistimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi.

Hämäryystason asetus

Kytkeytymiskynnys (hämäryystaso) voidaan asettaa portaattomasti n. 2 - 2000 luksin välille.

= päiväkäyttö (valoisuudesta riippumatta)
= hämäräkäyttö (n. 2 luksia)

Toiminta-alueen asettamisen ja toimintatestin suorittami-sen ajaksi säädin on käännettävä asentoon.

Perusvalaistus

Perusvalaistuksen kirkkaus voidaan asettaa 1 %:n ja 50 %:n välille. Perusvalaistuksen kesto voidaan asettaa portaattomasti 10 minuutin ja 30 minuutin välille tai koko pimeän ajan pituiseksi.

Normalljus

Päävalaistuksen kirkkaus voidaan asettaa 50 %:n ja 100 %:n välille.

Ryhmitys

Laitetta on mahdollista käyttää yksittäisenä valaisimena tai se voidaan kytkeä langattoman yhteyden avulla osaksi useampien valaisimien muodostamaa ryhmää.

Kaikki yhteen ryhmään kohdistetut valaisimet toimivat Steinel Connect -sovelluksessa asetettujen ryhmäparametrien mukaisesti. Toimintaetäisyys voidaan asettaa yksilöllisesti kaikille ryhmään kuuluville valaisimille.

Fade Time

Fade Time -toiminnon avulla voidaan säätää kytkemisen ja sammuttamisen aikainen himmennyskäyrä (1 s - 3 s).

Naapuritoiminto

Naapuritoiminto voidaan aktivoida / poistaa käytöstä Smart Connect -sovelluksen avulla.

Sen kautta kohdistetaan aktiivisen valaisinryhmän naapuriryhmät. Aktiivinen ryhmä tottelee kohdistetun naapuriryhmän kytkentäsignaaleja ja kytkee asetusten mukaisesti päävalaistukselle tai perusvalaistukselle.

7. Huolto ja hoito

Laite on huoltovapaa.

Sähkövirran aiheuttama vaara!

Veden pääseminen kosketuksiin sähköä johtavien osien kanssa voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

• Puhdista laite vain kuivana.

Aineellisten vahinkojen vaara!

Väärien puhdistusaineiden käyttö voi vioittaa laitetta.

- Puhdista laite vain hieman kostutetulla liinalla ilman puhdistusaineita.

Tärkeää: Käyttölaitetta ei voi vaihtaa uuteen..

220V LED

8. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektroniikka-romua koskevan direktiivin ja sen kansalliseen lain-säädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

9. Vaatimustenmukaisuusvakuutus

STEINEL GmbH vakuuttaa täten, että radiolaitetyyppi RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC ja RS PRO A 30 WW/NW SC on direktiivin 2014/53/EU asettamien vaatimustenmukainen. EU-vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaan seuraavassa osoitteessa: http://www.stinel.de

10. Valmistajan takuu

Valmistajan takuu STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Saksa. Ostajana sinulla on oikeus omassa maassasi voimassa oleviin lakisääteisiin takuuoikeuksiin. Tämä takuuilmoitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL-Professional-tunnistintekniikan tuotteen moitteettomia ominaisuuksia ja asianmukaista toimintaa koskevan 5 vuoden takuun. Takaamme, ettei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaikkien elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raakaaineiden ja niiden pintojen virheettömyyden.

Vaatimuksen esittäminen:

Jos haluat tehdä tuotteestasi reklamaation, toimita tuote täydellisenä ja rahti maksettuna yhdessä ostotositteen (sisällettävä tiedot ostopäiväyksestä ja tuotenimikkeestä) kanssa ostopaikkaan. Suosittelemme siksi ostotositteen huolellista säilyttämistä aina takuuajan päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä. Tietoja vaatimuksen esittämisestä takuuta-pauksessa löytyy kotisivuil-tamme www.steinel-professional.de/ garantie

11. Tekniset tiedot

-Mitat (∅ x D):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

-Verkkoliitäntä: 220 - 240 V, 50/60 Hz

-Ottoteho ( P_on ):

RS PRO A10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

-Tehokerroin:

-Standby, verkkö (P _net ) /

3.000 K (lämmin valkoinen = WW)

4.000 K (neutraali valkoinen = NW)

-Värintoistoindeksi:

R_a = 80

-Keskimääräinen mitoituselinikä:

L70B50, 25°C: >60.000 h

-Värin konsistenssi SDCM:

alkuarvo: 6

-Valovoimakkuuden jakautuminen:

-Toimintakulma:

-Lähetysteho n. 1 mW

-Maksimitoimintaetäisyys: ∅ 8 m

-Kytkentäajan asetus: 5 s - 60 min

-Hämäryystason asetus: 2 - 2000 luksia

-Kotelointiluokka (IP): IP54

-Suojausluokka:

-Ympäristölämpötila: -20... +40 °C

-Bluetooth-taajuus: 2,4-2,48 GHz

-Bluetooth-lähetysteho: 5dBm / 3 mW

RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO A30 WW SC sisältävät valonlähteen, jonka energiatehokkuusluokka on "D".

RS PRO A20 NW SC ja RS PRO A30 NW SC sisältävät valonlähteen, jonka energiatehokkuusluokka on "D".

12. Viankorjaus

Laitteessa ei ole jännitettä.

–Sulaketta ei ole kytketty päälle tai se on viallinen.

• Kytke sulake päälle.
  • Vaihda viallinen sulake.

-Katkos johdossa.

- Tarkasta johto jännitteenkoettimella.

-Oikosulku verkkojohdossa.

- Tarkasta liitännät.

—valo sammutettu mahdollisesti verkkokytkimellä

- Kytke verkkokytkin päälle.

Laite ei kytkeydy päälle.

-Väärä hämäryystason asetus.

- Säädä hämäryystaso uudelleen.

-Verkkokytkin pois päältä.

- Säädä verkkokytkin.

–Sulaketta ei ole kytketty päälle tai se on viallinen.

- Kytke sulake päälle.

• Vaihda viallinen sulake.

—Nopeat liikkeet ohitetaan häiriöiden minimoimiseksi tai toiminta-alue on asetettu liian pieneksi tai väärin.

- Tarkista ja säädä toiminta-alue.

-Valonlähde viallinen.

- Valonlähdettä ei voi vaihtaa. Vaihda laite kokonaan uuteen.

Laite ei kytkeydy pois.

–Jatkuvaa liikettä toiminta-alueella.

• Tarkista alue.
• Rajaa tai muuta toiminta-aluetta tarvittaessa.

Laite kytkeytyy ei-toivotusti päälle.

-Uppoasennus on toteutettu tavalla, joka ei sovellu luotettavaan liikkeen tunnistamiseen.

- Suorita uppoasennus oikein.

–Liikettä on ollut, mutta tarkkailija ei pystynyt havaits- emaan sitä (liike seinän takana, pienen kohteen liike valaisimen välittömässä läheisyydessä jne.)

- Tarkista alue.

- Rajaa tai muuta toiminta-aluetta tarvittaessa.
