Ürün Tipi	İç ve dış mekan için hareket algılamalı LED lamba
Marka	Steinel
Model	XLED home curved S
Besleme	220-240 V, 50/60 Hz
Çekilen güç	9,30 W
Işık akısı	862 lm
Işık verimliliği	93 lm/W
Renk sıcaklığı	3000 K (sıcak beyaz)
Renk geriverim indeksi (CRI)	82
Nominal ömür	60.000 saatten fazla (25°C'de L70B50)
Algılama tekniği	Pasif kızılötesi (PIR)
Algılama menzili	8 metre
Algılama açısı	160° (duvar seviyesinde dedektör)
Maksimum kapsama alanı	Yaklaşık 50 m²
Gecikme süresi	2 saniye ile 70 dakika arasında ayarlanabilir
Tetikleme eşiği (alacakaranlık)	2 ila 1.000 lüks arasında ayarlanabilir
Koruma sınıfı	IP44
Koruma sınıfı	II (çift yalıtım)
Boyutlar (Y × G × D)	120 × 160 × 107 mm
Ortam sıcaklık aralığı	-20 °C ila +40 °C
Montaj	Duvar, iç ve dış mekan, önerilen montaj yüksekliği 2,20 m
Dedektörün yönlendirilebilirliği	Yatayda ±30°
Algılama bölgesi ayarı	Lens segmentlerini gizlemek için yapışkan kapaklar
Bakım	Deterjansız, nemli bir bezle temizleme
Üretici garantisi	36 ay (3 yıl)

Sık sorulan sorular - XLED home curved S STEINEL

Lamba neden yanmıyor?

Öncelikle cihazın enerjisinin olup olmadığını kontrol edin (sigorta, anahtar). Tetikleme eşiği ayarı gece çalışma modunda (Ⓑ ile sembolize edilir) ise, lamba gündüz yanmaz. Gündüz test için düğmeyi ✿ (gündüz çalışma) konumuna getirin. Ayrıca algılama bölgesini kontrol edin: engeller menzili azaltabilir.

Gecikme süresi nasıl ayarlanır?

Gecikme süresi, döner düğme F ile ayarlanır (Şek. 3.3). Süreyi artırmak için + sembolüne doğru (yaklaşık 70 dakikaya kadar) veya azaltmak için - sembolüne doğru çevirin (minimum 2 saniye). Bölge ayarı için en kısa süreyi seçin.

LED ampulü değiştirebilir miyim?

Hayır, LED ışık kaynağı değiştirilemez. Arızalıysa, projektörün tamamı değiştirilmelidir (garantiye bakın).

Önerilen montaj yüksekliği nedir?

Optimal yükseklik, maksimum 8 m algılama menzili için yaklaşık 2,20 m'dir. Sallanmayı önlemek için cihazı sağlam bir desteğe monte edin.

Gereksiz tetiklemeleri önlemek için algılama bölgesi nasıl sınırlanır?

Verilen yapışkan kapakları (Şek. 7.1) kullanarak dedektörün lens segmentlerini gizleyin. Böylece ihtiyaçlarınıza göre algılama menzilini ve açısını azaltabilirsiniz.

Lamba sürekli yanıp sönüyorsa ne yapmalıyım?

Bu, bölgedeki hayvan hareketlerinden, rüzgarda sallanan dallardan veya sıcaklık değişimlerinden kaynaklanabilir. Dedektörü daha yukarı yönlendirin, lensin bir kısmını gizleyin veya cihazı daha sağlam bir desteğe taşıyın.

Bekleme modunda güç tüketimi nedir?

Bekleme modunda (dedektör aktif), güç tüketimi 0,20 W'dır (Psb).

Bu lamba ile dimmer kullanabilir miyim?

Hayır, kılavuz ışık yoğunluğunun ayarlanamayacağını ve cihazın dimmer ile kullanılmaması gerektiğini belirtir.

Projektör nasıl temizlenir?

Deterjansız nemli bir bez kullanın. Asla suya daldırmayın. Cihaz özel bir bakım gerektirmez.

Çözülemeyen bir arıza durumunda ne yapmalıyım?

Kılavuzdaki arıza tablosuna bakın (bölüm 12). Sorun devam ederse Steinel satış sonrası servisiyle iletişime geçin. Garanti kapsamında (3 yıl), cihazı sökülmemiş halde satın alma belgesiyle birlikte iade edin.

KULLANIM KILAVUZU XLED home curved S STEINEL

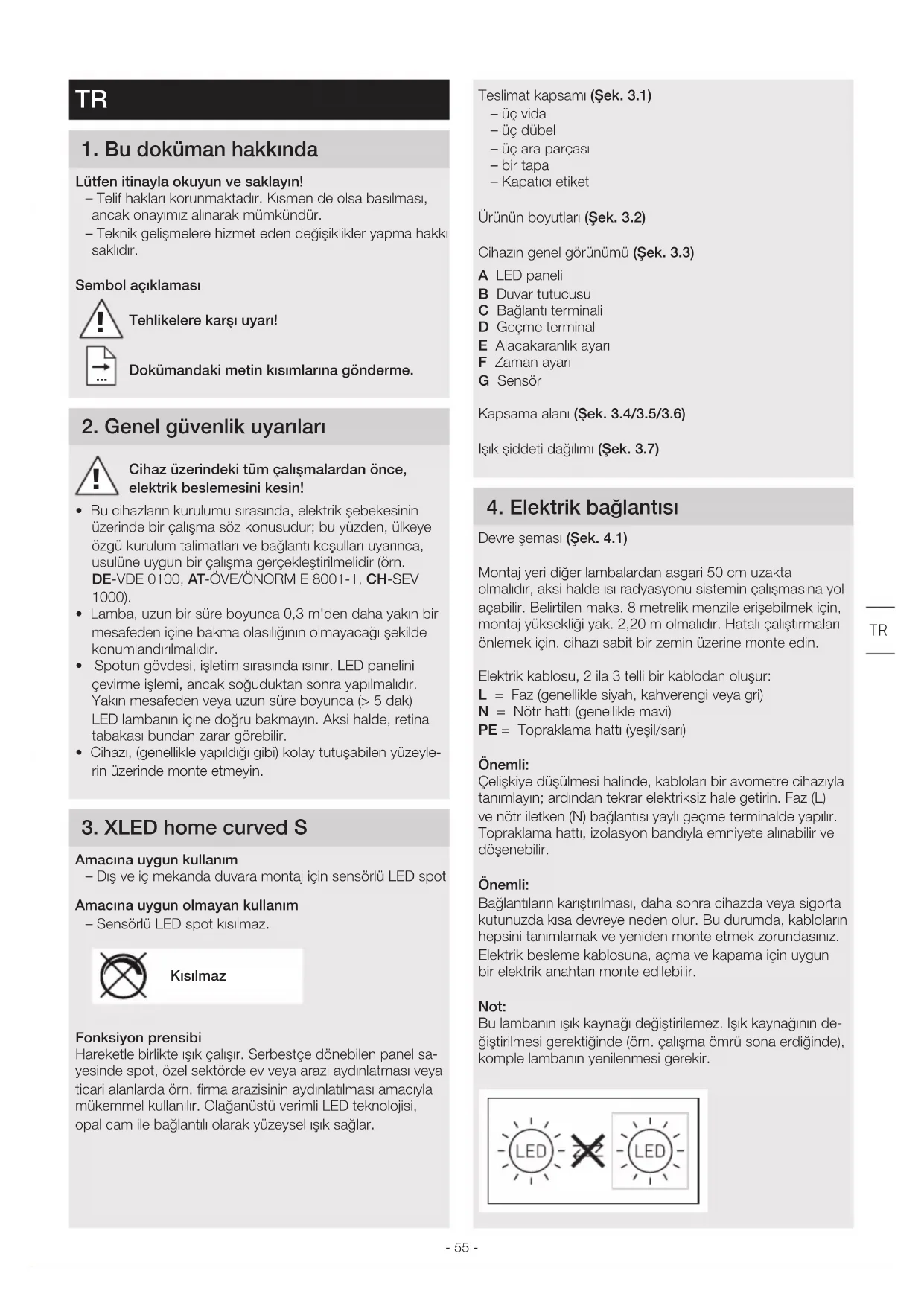

TR ..... 55 Yazılı talimatlara uyunuz!

Farvegengivelsesindeks R

1. Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın!

- Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

- Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Cihaz üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Bu cihazların kurulumu sırasında, elektrik şebekesinin üzerinde bir çalışma söz konusudur; bu yüzden, ülkeye özgü kurulum talimatları ve bağlantı koşulları uyarınca, usulüne uygun bir çalışma gerçekleştirilmelidir (örn. DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000).
• Lamba, uzun bir süre boyunca 0,3 m'den daha yakın bir mesafeden içine bakma olasiliğının olmayacağı şekilde konumlandırılmalıdır.
• Spotun gövdesi, işletim sırasında isınır. LED panelini çevirme işlemi, ancak soğuduktan sonra yapılmalıdır. Yakın mesafeden veya uzun süre boyunca (> 5 dak) LED lambanın içine doğru bakmayın. Aksi halde, retina tabakası bundan zarar görebilir.
• Cihazı, (genellikle yapıldığı gibi) kolay tutuşabilen yüzeylerin üzerinde monte etmeyin.

Amacına uygun kullanım

- Dış ve iç mekanda duvara montaj için sensörlü LED spot

Amacına uygun olmayan kullanım

- Sensörlü LED spot kısılmaz.

Kisilmaz

Fonksiyon prensibi

Hareketle birlikte ışık çalışır. Serbestçe dönebilen panel sayesinde spot, özel sektörde ev veya arazi aydınlatması veya ticari alanlarda örn. firma arazisinin aydınlatılması amacıyla mükemmel kullanılır. Olağanüstü verimli LED teknolojisi, opal cam ile bağlantı olarak yüzeysel ışık sağlar.

Teslimat kapsamı (Şek. 3.1)

• üç vida
• üç dübel
• üç ara parçası
  -birtapa
• Kapatıcı etiket

Ürünün boyutları (Şek. 3.2)

Cihazın genel görünümü (Şek. 3.3)

A LED paneli

B Duvar tutucusu

C Bağlantı terminali

D Geçme terminal

E Alacakaranlık ayarı

F Zaman ayari

G Sensör

Kapsama alanı (Şek. 3.4/3.5/3.6)

Işık şiddeti dağılımı (Şek. 3.7)

4. Elektrik bağlantısı

Devre şeması (Şek. 4.1)

Montaj yeri diğer lambalardan asgari 50 cm uzakta olmalıdır, aksi halde ısı radyasyonu sistemin çalışmasına yol açabilir. Belirtilen maks. 8 metrelik menzile erişebilmek için, montaj yüksekliği yak. 2,20 m olmalıdır. Hatalı çalıştırmaları önlemek için, cihazı sabit bir zemin üzerine monte edin.

Elektrik kablosu, 2 ila 3 telli bir kablodan oluşur:

L = Faz (genellikle siyah, kahverengi veya gri)

N = Nötr hatti (genellikle mavi)

PE = Topraklama hattı (yeşil/sarı)

Önemli:

Çelişkiye düşülmesi halinde, kabloları bir avometre cihazıyla tanımlayın; ardından tekrar elektriksiz hale getirin. Faz (L) ve nötr iletken (N) bağlantısı yaylı geçme terminalde yapılır. Topraklama hattı, izolasyon bandıyla emniyete alınabilir ve döşenebilir.

Önemli:

Bağlantıların karıştırılması, daha sonra cihazda veya sigorta kutunuzda kısa devreye neden olur. Bu durumda, kabloların hepsini tanımlamak ve yeniden monte etmek zorundasınız.

Elektrik besleme kablosuna, açma ve kapama için uygun bir elektrik anahtarı monte edilebilir.

Not:

Bu lambanın ışık kaynağı değiştirilemez. Işık kaynağının değiştirilmesi gerektiğinde (örn. çalışma ömrü sona erdiğinde), komple lambanın yenilenmesi gerekir.

LED LED

5. Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.
• Hasarlar olduğunda, ürünü işletme almayın.
• Erişim menzilini ve hareketlerin algılanmasını göz önüne alarak, uygun montaj yerini seçin.

En güvenli hareket algılaması, cihaz yürüme yolunun yan tarafına monte edildiği ve sensörün görüşünü olumsuz etkileyecek engeller (örn. ağaçlar, duvarlar vb.) olmadığı takdirde elde edilir.

Montaj adımları

• Elektrik beslemesini kapatın. (Şek. 4.1)
• Emniyet vidasını çözün. (Şek. 5.1)
  • Gövdeyi duvar tutucusundan ayırın. (Şek. 5.2)
• Geçme terminali duvar tutucusundan ayırın. (Şek. 5.3)
• Delik yerlerini işaretleyin. (Şek. 5.4)
• Delikleri delin ve dübelleri yerleştirin. (Şek. 5.5)
• Montaj Sıva üstü, ara parçalarla birlikte (Şek. 5.6)
  • Montaj Siva altı (Şek. 5.7)
• Bağlantı kablosunu bağlayın. (Şek. 5.8)
• Geçme terminali bağlayın. (Şek. 5.9)
  • Gövdeyi duvar tutucusuna yerleştirin. (Şek. 5.10)
• Emniyet vidasını vidalayın. (Şek. 5.11)
• Elektrik beslemesini açın. (Şek. 6.1)
• Ayarları yapın → "6. Fonksiyon"

6. Fonksiyon

Fabrika ayarları:

– Alacakaranlık ayarı 1000 Lux
- Zaman ayarı 2 saniye

Alacakaranlık ayarı (Şek. 6.2 E)

kademesiz ayarlanabilir

Ayar düğmesi konumunda = Alacakaranlık işletimi, yak. 2 Lux

Ayar düğmesi konumunda = Gün ışığı işletimi, yak. 1000 Lux

Not:

Algılama alanının ayarı sırasında ve gün ışığında fonksiyon testi için, ayar düğmesi 🙏 = Gün ışıgı işletimi konumuna alınmalıdır.

Zaman ayarı (Şek. 6.2 F)

Ayar düğmesi maks = en uzun süre, yak. 70 dak Ayar düğmesi min = en kısa süre, yak. 2 saniye

Not:

Algılama alanının ayarı sırasında, en kısa sürenin ayarlanması önerilmektedir.

7. Erişim menzili ayarı/hassas ayar

Kapsama alanı, isteğe bağlı olarak uygun şekilde ayarlanabilir.

Kapatıcı etiket (Şek. 7.1)

Örtücü folyo, belirli sayıda mercek segmentinin üzerini kapamaya ve böylece erişim menzilini bireysel olarak kısıtlamaya yarar. Hatalı çalıştırma olasılığı önlenir veya tehlike bölgeleri hedef alınarak denetlenir. (Şek. 7.2/7.3/7.4)

Döndürülebilir spot başlığı (Şek. 7.5)

8. Bakım ve koruma

Ürün bakım gerektirmez.

Spot kirlendiğinde, nemli bir bez yardımıyla (deterjan kullanmadan) temizlenebilir.

Önemli: İşletim cihazı değiştirilemez.

230V LED

9. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

10. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolayı zararlar, garanti kapsamı dışındadır.

Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Onarım servisi:

Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.

11. Teknik özellikler

Boyutlar (Y × G × D) 120 × 160 × 107 mm

Şebeke gerilimi 220-240 V, 50/60 Hz

Çekilen güç (P _on ) 9,30 W

Işık akımı (360°) 862 lm

Verim 93 lm/W

Standby Sensör ( P_sb ) 0,20 W

Elektrik gücü 45 mA

Güç katsayısı 0,90

Renk sıcaklığı 3.000 K (sicak beyaz)

Renk yansıtma indeksi R

$$ a = 8 2 $$

Ortalama nominal hizmet ömrü L70B50 25°C sıcaklıkta: >60.000 saat

Renk tutarlığı SDCM Başlangıçdeğeri:3

lşık şiddeti dağılımı

Sensör teknolojisi Pasif kızilötesi

Menzil 8 m

Kapsama alanı

Kapsama açısı:

Sürünme koruması ile 160° Döndürme aralığı Sensör: +/-30° yatay Maks. kapsama alanı: yak. 50 m²

Zaman ayari

2 sn - 70 dak

Alacakaranlık ayarı

2-1.000 Lux

Koruma türü

IP44

Koruma sinifi II

Ortam sıcaklığı

-20 - +40 °C

12. İşletim arızaları

Arıza Nedeni Giderilmesi

Sensörlü LED spotta elektrik yok	■ Sigorta atmış, çalıştırılmamış, kablo kopuk■ Kısadevre	■ Sigortayı çalıştırın, değiştirin, elektrik anahtarını çalıştırın; kabloyu avometre ile gözden geçirin■ Bağlantıları gözden geçirin
Sensörlü LED spot çalışmıyor	■ gündüz işletimi, alacakaranlık ayarı gece işletiminde■ Elektrik anahtarı KAPALI■ Sigortaatmış■ Kapsama alanı, hedefe yönelik ayarlanmamış	■ Yeniden ayarlayın■ Çalıştırın■ Sigortayı çalıştırın, değiştirin, gerekt. bağlantıyi kontrol edin■ Yenidenayarlayın
Sensörlü LED spot kapanmıyor	■ Kapsama alanında sürekli hareket var	■ Aralığı kontrol edin ve icab. yeniden ayarlayın ya da üzerini açın
Sensörlü LED spot daima AÇIK/KAPALI çalışıyor	■ Kapsama alanında hayvanlar hareket ediyor	■ Sensörü daha yukarı kaldırın ya da hedefe uygun şekilde örtün; alanı değiştirin, ya da üzerini örtün
Sensörlü LED spot istem dışı çalışıyor	■ Rüzgar, kapsama alanındaki ağaçları ve çalıları hareket ettiriyor■ Yoldan geçen araçlar algılanıyor■ Hava şartları (rüzgar, yağmur, kar) nedeniyle veya vantilatörler, açık pencerelerden gelen hava akımıyla ani sıcaklık değişimi var■ Sensörlü LED spot sallanıyor (hareket ediyor), örn. fırtınalar veya güçlü yağış nedeniyle	■ Aralığıdeğiştirin■ Aralığıdeğiştirin■ Aralığı değiştirin, montaj yerini kaydırın■ Sensörlü LED spotu sabit bir zeminin üzerinde monte edin
