Produkta veids	LED lampa ar kustības sensoru āra un iekštelpām
Zīmols	Steinel
Modelis	XLED home curved S
Barošana	220-240 V, 50/60 Hz
Patērētā jauda	9,30 W
Gaismas plūsma	862 lm
Gaismas efektivitāte	93 lm/W
Krāsu temperatūra	3000 K (silts balts)
Krāsu atveides indekss (CRI)	82
Nominālais kalpošanas laiks	Vairāk nekā 60 000 stundu (L70B50 pie 25°C)
Noteikšanas tehnika	Pasīvā infrasarkanā (PIR)
Noteikšanas diapazons	8 metri
Noteikšanas leņķis	160° ar detektoru pie sienas
Maksimālā pārklātā platība	Apmēram 50 m²
Laika aizkave	Regulējama no 2 sekundēm līdz 70 minūtēm
Ieslēgšanas slieksnis (krēslas)	Regulējams no 2 līdz 1 000 luksi
Aizsardzības indekss	IP44
Aizsardzības klase	II (dubultā izolācija)
Izmēri (A × P × D)	120 × 160 × 107 mm
Apkārtējās temperatūras diapazons	-20 °C līdz +40 °C
Montāža	Pie sienas, iekštelpās un ārā, ieteicamais augstums 2,20 m
Detektora orientācija	±30° horizontāli
Noteikšanas zonas regulēšana	Pašlīmējošie aizsegi lēcu segmentu nosegšanai
Apkope	Tīrīšana ar mitru drānu, bez mazgāšanas līdzekļa
Ražotāja garantija	36 mēneši (3 gadi)

Bieži uzdotie jautājumi - XLED home curved S STEINEL

Kāpēc lampa neieslēdzas?

Vispirms pārbaudiet, vai ierīce ir pieslēgta (drošinātājs, slēdzis). Ja ieslēgšanas sliekšņa iestatījums ir uz nakts darbību (apzīmēta ar Ⓑ), lampa neieslēgsies dienas laikā. Iestatiet pogu uz ✿ (dienas darbība), lai testētu dienas laikā. Pārbaudiet arī noteikšanas zonu: šķēršļi to var samazināt.

Kā iestatīt laika aizkavi?

Laika aizkavi regulē ar rotācijas pogu F (att. 3.3). Pagrieziet to uz simbolu +, lai palielinātu ilgumu (līdz aptuveni 70 min), vai uz -, lai samazinātu (minimums 2 sekundes). Zonas iestatīšanai izvēlieties īsāko ilgumu.

Vai es varu nomainīt LED spuldzi?

Nē, LED gaismas avots nav nomaināms. Ja tas ir bojāts, jānomaina viss prožektors (skatīt garantiju).

Kāds ir ieteicamais uzstādīšanas augstums?

Optimālais augstums ir aptuveni 2,20 m, lai iegūtu maksimālo noteikšanas diapazonu 8 m. Uzstādiet ierīci uz stingra balsta, lai izvairītos no svārstībām.

Kā ierobežot noteikšanas zonu, lai izvairītos no nevēlamiem ieslēgumiem?

Izmantojiet pievienotos pašlīmējošos aizsegus (att. 7.1), lai nosegtu detektora lēcas segmentus. Tādējādi varat samazināt noteikšanas diapazonu un leņķi atbilstoši savām vajadzībām.

Ko darīt, ja lampa nepārtraukti ieslēdzas un izslēdzas?

Tas var būt saistīts ar dzīvnieku kustībām zonā, vēju, kas kustina zarus, vai temperatūras svārstībām. Pagrieziet detektoru vairāk uz augšu, aizsegt daļu lēcas vai pārvietojiet ierīci uz stabilāka balsta.

Kāds ir patēriņš gaidīšanas režīmā?

Gaidīšanas režīmā (aktīvs detektors) patēriņš ir 0,20 W (Psb).

Vai es varu izmantot dimmeru ar šo lampu?

Nē, instrukcijā norādīts, ka gaismas intensitāte nav regulējama un ierīci nedrīkst izmantot ar dimmeru.

Kā tīrīt prožektoru?

Izmantojiet mitru drānu bez mazgāšanas līdzekļa. Nekad neiegremdējiet to ūdenī. Ierīcei nav nepieciešama īpaša apkope.

Ko darīt neatrisināmas darbības traucējumu gadījumā?

Skatiet darbības traucējumu tabulu instrukcijā (12. nodaļa). Ja problēma saglabājas, sazinieties ar Steinel klientu servisu. Garantijas laikā (3 gadi) atgrieziet ierīci neizjauktu kopā ar pirkuma apliecinājumu.

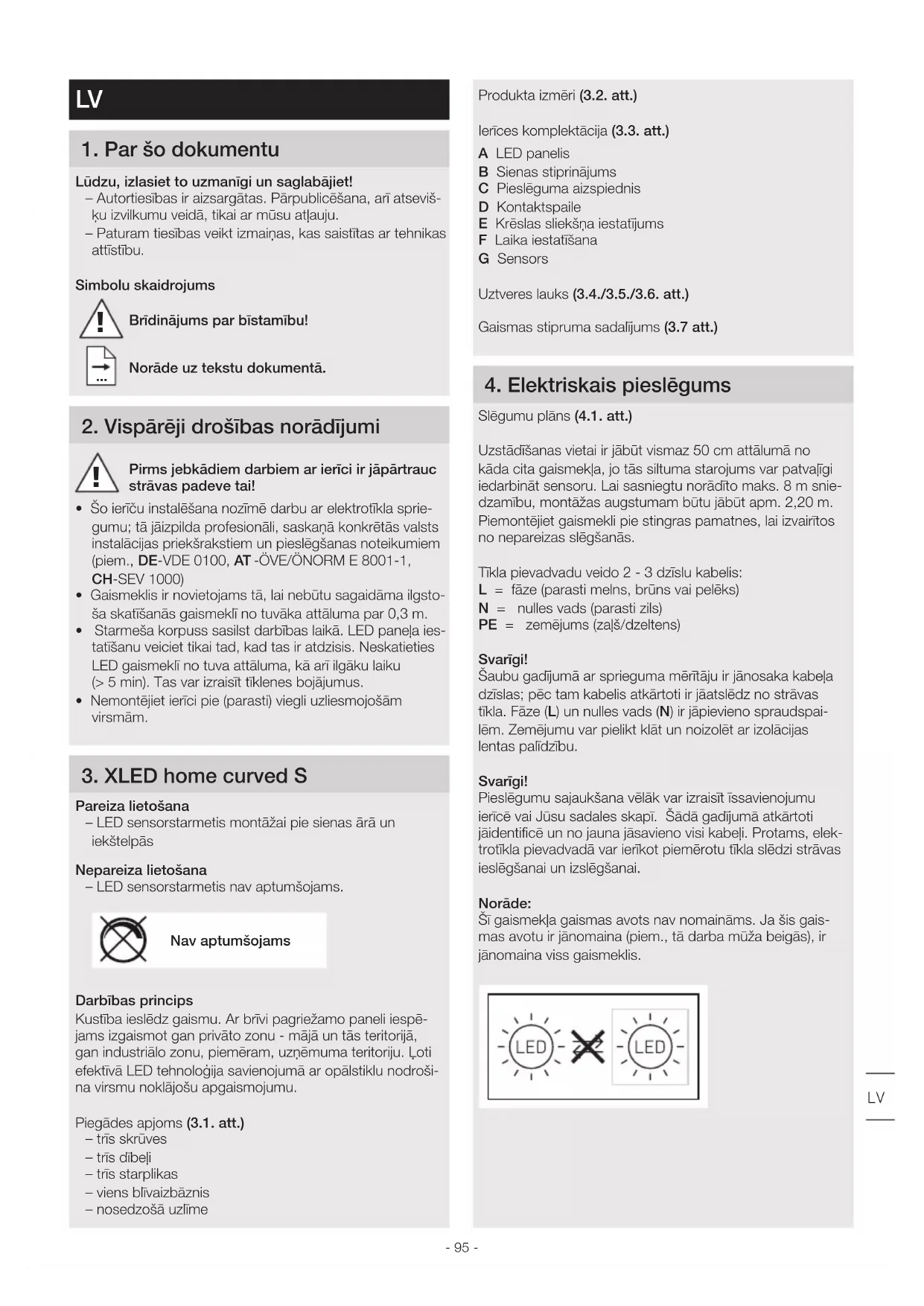

LIETOŠANAS INSTRUKCIJA XLED home curved S STEINEL

LV....95 Pievērsiet uzmanību teksta daļai!

Lūdzu, izlasiet to uzmanīgi un saglabājiet!

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.
- Paturam tiesības veikt izmainas, kas saistītas ar tehnikas attīstību.

Simbolu skaidrojums

Bridinajums par bīstamību!

Norāde uz tekstu dokumentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci ir jāpārtrauc strāvas padeve tai!

• Šo ieriču instalēšana nozīmē darbu ar elektrotikla spriegumu; tā jāizpilda profesionāli, saskaņa konkrētās valsts instalācijas priekšrakstiem un pieslēgšanas noteikumiem (piem., DE-VDE 0100, AT -ÖVE/ÖNORM E 8001-1, CH-SEV 1000)
• Gaismeklis ir novietojams tā, lai nebūtu sagaidāma ilgstoša skatīšanās gaismeklī no tuvāka attāluma par 0,3 m.
• Starmeša korpuss sasilst darbības laikā. LED panela iestatīšanu veiciet tikai tad, kad tas ir atdzisis. Neskatieties LED gaismeklī no tuva attāluma, kā arī ilgāku laiku (> 5 min). Tas var izraisīt tiklenes bojājumus.
• Nemontējiet ierīci pie (parasti) viegli uzliesmojošām virsmām.

- LED sensorstarmetis montāžai pie sienas ārā un iekštelpās

Nepareiza lietošana

- LED sensorstarmetis nav aptumšojams.

Nav aptumšojams

Darbības princips

Kustība ieslēdz gaismu. Ar brīvi pagriežamo paneli iespē-jams izgaismot gan privāto zonu - mājā un tās teritorijā, gan industriālo zonu, piemēram, uzņēmuma teritoriju. Łoti efektīvā LED tehnoloģija savienojumā ar opālstiklu nodrošina virsmu noklājošu apgaismojumu.

Piegādes apjoms (3.1. att.)

• tris skrūves
• tris dibeli
• trīs starplikas
• viens blīvaizbāznis
• nosedzošā uzīme

Produkta izmēri (3.2. att.)

lerīces komplektācija (3.3. att.)

A LED panelis
B Sienas stiprinājums
C Pieslēguma aizspiednis
D Kontaktspaile
E Krēslas sliekšna iestatījums
F Laika iestatišana
G Sensors

Uztveres lauks (3.4./3.5./3.6. att.)

Gaismas stipruma sadalijums (3.7 att.)

4. Elektriskais pieslēgums

Slēgumu plāns (4.1. att.)

Uzstādīšanas vietai ir jābūt vismaz 50 cm attālumā no kāda cita gaismekļa, jo tās siltuma starojums var patvalīgi iedarbināt sensoru. Lai sasniegtu norādīto maks. 8 m sniedzamību, montāžas augstumam būtu jābūt apm. 2,20 m. Piemontējiet gaismekli pie stingras pamatnes, lai izvairītos no nepareizas slegšanas.

Tikla pievadvadu veido 2 - 3 dzīslu kabelis:

L = fāze (parasti melns, brūns vai pelēks)

N = nulles vads (parasti zils)

PE = zemējums (zalš/dzeltens)

Svarigi!

Šaubu gadījumā ar sprieguma méritāju ir jānosaka kabeļa dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze (L) un nulles vads (N) ir jāpievieno spraudspai-lēm. Zemējumu var pielikt klāt un noizolēt ar izolācijas lentas palīdzību.

Svarīgi!

Pieslēgumu sajaukšana vēlāk var izraisīt īssavienojumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā atkārtoti jāidentificē un no jauna jāsavieno visi kabeli. Protams, elektrotīkla pievadvadā var ierīkot piemērotu tīkla slēdzi strāvas ieslēgšanai un izslēgšanai.

Norāde:

Šī gaismekļa gaismas avots nav nomaināms. Ja šis gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss gaismeklis.

LED LED

5. Montāža

• Pārbaudiet visas detaļas, vai tās nav bojātas.
• Bojājumu gadījumā nelietojiet produktu.
• Izvēlieties montāžai piemērotu vietu, ṣemot vērā sniedzamību un kustības uztveršanu

Sensors visefektivāk uztvers kustību, ja uzstādīsiet ierīci kustības virzienā un ja sensora redzamību neierobežos škēršli (piemēram, koki, sienas u. tml.).

Montāžas soli

• Atslēdziet elektrības apgādi. (4.1. att.)
• Atskrūvējiet drošības skrūvi. (5.1. att.)
• Atvienojiet korpusu no sienas turētāja. (5.2. att.)
• Atvienojiet iespraužamās spailes no sienas stiprinājuma. (5.3. att.)
• Atzīmējiet urbuma vietas. (5.4. att.)
• Izurbiet caurumus un ievietojiet dībeļus (5.5. att.)
• Virsapmetuma pievads ar starplikām (5.6. att.)
  • Zemapmetuma montāža (5.7. att.)
• Pievienojiet pieslēguma kabeli. (5.8. att.)
  • Savienojiet kontaktpaili. (5.9. att.)
• Uzspraudiet korpusu uz sienas stiprinājuma. (5.10. att.)
• leskrūvējiet drošības skrūvi. (5.11. att.)
  • leslēdziet elektrības apgādi. (6.1. att.)
  • Veiciet iestatišanu → „6. Funkcija“)

6. Funkcijas

Rūpnīcas iestatījumi:

• Krēslas iestatijums 1000 luksi
  – Laika iestatijums 2 sekundes

Krēslas sliekšņa iestatījums (6.2. att. E)

lestatāms bez pakāpēm

lestatišanas slēdzis uz Ⓐ = krēslas režīms, apm. 2 luksi lestatījumu regulators uz ⚙ = dienasgaismas režīms, apm. 1000 luksi.

Norāde:

Lai iestatītu uztveres lauku pie dienasgaismas, iestatišanas slēdzis jāiestata uz 🚙 (dienasgaismas režīms).

Laika iestatijums (6.2. att. F)

lestatījumu maks. = ilgākais laiks, apm. 70 min. lestatījumu regulators min. = īsākais laiks, apm. 2 s.

Norāde:

lestatot uztveres lauku, ieteicams izvēlēties īsāko laiku.

7. Sniedzamības iestatīšana/justēšana

Uztveres zonu var optimāli iestatīt pēc vajadzības.

Nosedzošā uzlīme (7.1. att.)

Komplektācijā ietilpstoša nosegfolija kalpo nenoteikta skaita lēcas segmentu nosegšanai, tātad individuālai sniedzamības samazināšanai. Klūdaini slēgumi tiek izslēgti vai bīsta-mās vietas tiek mērķtiecīgi pārraudzītas. (7.2./7.3./7.4. att.)

8. Kopšana un apkope

Izstrādājumam apkope nav nepieciešama. Ja sensors ir netīrs, noslaukiet to ar mitru drānu (bez tīrīšanas līdzekļiem).

Svarīgi! Bateriju ierīce nav nomaināma.

230V LED

9. Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālas tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

10. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūku-mus, kas radušies materiālu vai rūpnīcas klūdu dēļ, garanti-jas serviss ietver sevī bojāto daļu remontu vai apmainu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā ari uz bojājumiem un trūku-miem, kas radušies nelietpratīgas lietošanas vai apkopes, kā ari kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā.

Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodalai.

Remonta serviss:

Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

1. Tehniskie dati

Izmēri: (A x P x Dz) 120 × 160 × 107 mm
Elektrotīkla spriegums 220-240 V, 50/60 Hz
Jaudas patērinš (Pon) 9,30 W
Gaismas plūsma (360°) 862 lm
Efektivitāte 93 lm/W
Standby sensors (Psb) 0,20 W
Elektroenerģija 45 mA
Jaudas faktors 0,90
Krāsas temperatūra 3 000 K (silti balta gaisma)
Krāsas attēlošanas indekss R a = 82
Vidējs dzīves ilgums L70B50 pie 25°C: > 60 000 h
Krāsas konsistence SDCM Sākuma vērtība: 3
Gaismas stipruma sadalijums
Sensoru tehnologija Pasīvs-infrasarkans
Sniedzamība 8 m
Uztveres lauks	Uztveres leņķis:160° ar aizsardzību pret paiešanu apakšā, sensora pagriešanas zona:+/-30° horizontālimaks. virsma: apm. 50 m^2
Laika iestatīšana	2 s - 70 min
Krēslas sliekšņa iestatījums	2–1 000 luksi
Aizsardzības veids	IP44
Aizsargklase	II
Apkārtējā temperatūra	-20 - +40 °C

12. Darbības traucējumi

Traucējumi Cēlonis Risinājums

LED sensorstarmetis ir bez sprieguma	■ Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vads■ Īssavienojums	■ leslēdziet drošinātāju, nomainiet, ieslēdziet tikla slēdzi; pārbaudiet vadu ar sprieguma testeri■ Pārbaudītpieslēgumus
LED sensorstarmetis neieslēdzas	■ Dienas gaismas režīmā, krēslas slieksnis iestatīts nakts režīmā■ IZSLĒGTS tikla slēdzis■ Drošinātājs ir izslēdzies■ Nav mērķtiecīgi iestatīts uztveres lauks	■ lestatiet no jauna■ leslēdziet■ leslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslēgumu■ Justējiet atkārtoti
LED sensorstarmetis neizslēdzas	■ Nepārtraukta kustība uztveres laukā	■ Pārbaudiet lauku un pēc nepieciešamības atkārtoti justējiet, t. i., nosedziet
LED sensorstarmetis visu laiku IESLĒDZAS/IZSLĒDZAS	■ Uztveres laukā pārvietojas dzīvnieki	■ Paceliet sensoru augstāk vai mērķtiecīgi apklaļijiet, pārregulējiet zonu vai apklaļijiet sensoru
LED sensorstarmetis ieslēdzas, kad tas nav vēlams	■ Vējš uztveres laukā kustina kokus un krūmus■ Uz ielas esošo automašīnu uztveršana■ Laika apstākļu izraisītas straujas temperatūras izmaiņas (vējš, lietus, sniegs), vai ari gaisa plūsma no ventilatoriem, atvērtiem logiem■ LED sensorgaismeklis šūpojas (kustas) stipra vēja brāzmās vai stipros nokrišņos.	■ Izmainietlauku■ Izmainietlauku■ Izmainiet uztveres lauku, mainiet uzstādīšanas vietu■ Montējiet LED sensorstarmeti pie stingras pamatnes
