| 产品类型 | 室内外LED运动感应灯 |
| 品牌 | Steinel |
| 型号 | XLED home curved S |
| 电源 | 220-240V, 50/60Hz |
| 功耗 | 9.30W |
| 光通量 | 862 lm |
| 光效 | 93 lm/W |
| 色温 | 3000K (暖白) |
| 显色指数 (CRI) | 82 |
| 额定寿命 | 超过60,000小时 (25°C时L70B50) |
| 感应技术 | 被动红外 (PIR) |
| 感应距离 | 8米 |
| 感应角度 | 160° (探测器齐平墙壁安装) |
| 最大覆盖面积 | 约50平方米 |
| 延时设置 | 可调范围2秒至70分钟 |
| 触发阈值 (晨昏) | 可调范围2至1000 lux |
| 防护等级 | IP44 |
| 防护等级 | II (双重绝缘) |
| 尺寸 (高×宽×深) | 120×160×107 mm |
| 环境温度范围 | -20°C至+40°C |
| 安装方式 | 墙壁安装，室内外均可，建议安装高度2.20米 |
| 探测器可调角度 | 水平±30° |
| 感应区域调节 | 使用随附的自粘遮罩遮挡透镜段 |
| 保养 | 用湿布清洁，无需清洁剂 |
| 制造商保修 | 36个月 (3年) |
常见问题 - XLED home curved S STEINEL
用户关于以下问题的提问 XLED home curved S STEINEL
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 灯 免费PDF格式！查找您的手册 XLED home curved S - STEINEL 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 XLED home curved S 品牌 STEINEL.

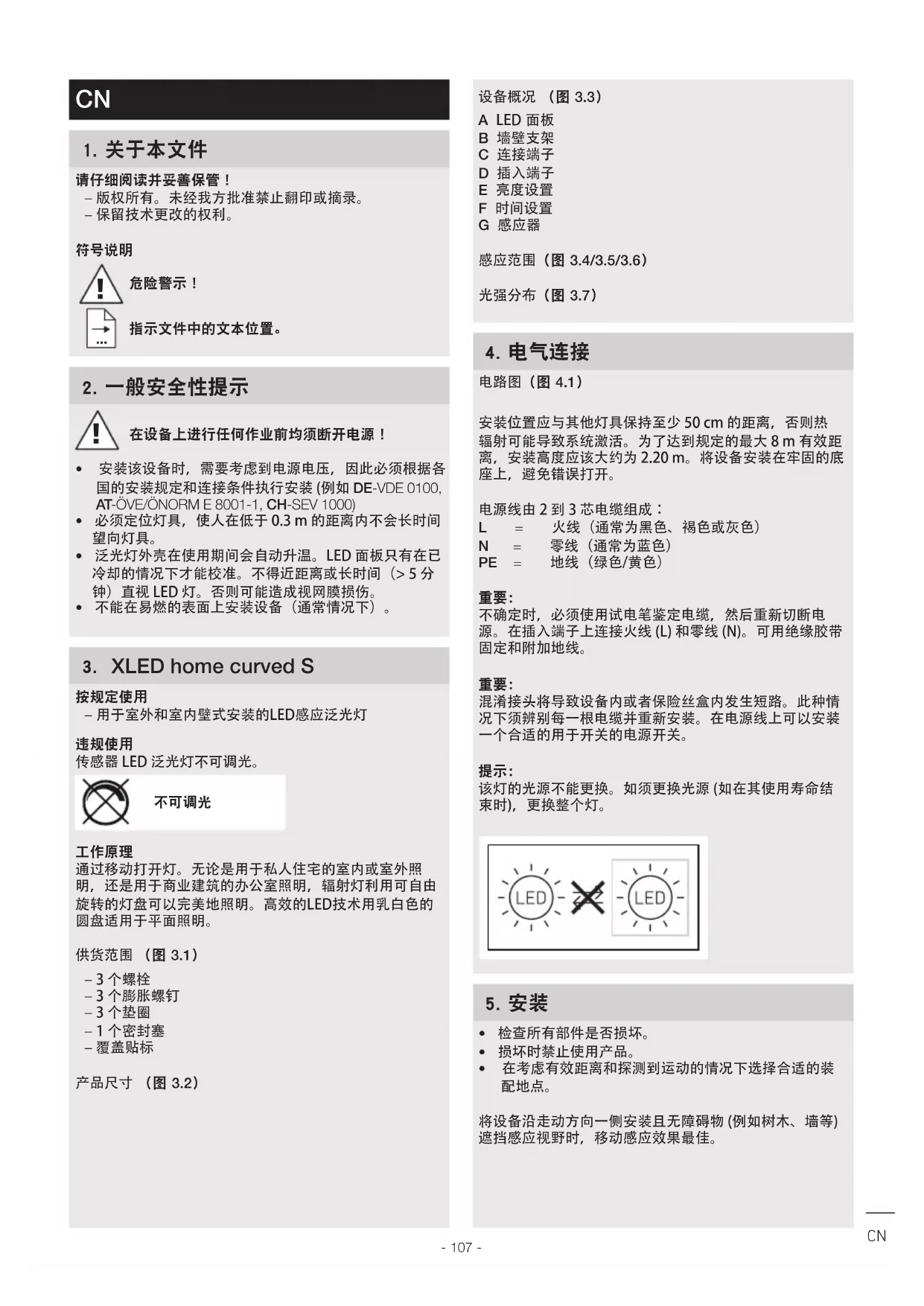

用户手册 XLED home curved S STEINEL
- 版权所有。未经我方批准禁止翻印或摘录。
- 保留技术更改的权利。
符号说明
危险警示！
指示文件中的文本位置。
2. 一般安全性提示
在设备上进行任何作业前均须断开电源！
- 安装该设备时，需要考虑到电源电压，因此必须根据各国的安装规定和连接条件执行安装(例如 DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000)
- 必须定位灯具，使人在低于 0.3 m 的距离内不会长时间望向灯具。
- 泛光灯外壳在使用期间会自动升温。LED 面板只有在已冷却的情况下才能校准。不得近距离或长时间（>5 分钟）直视 LED 灯。否则可能造成视网膜损伤。
- 不能在易燃的表面上安装设备（通常情况下）。
- 用于室外和室内壁式安装的LED感应泛光灯
违规使用
传感器 LED 泛光灯不可调光。
不可调光
工作原理
通过移动打开灯。无论是用于私人住宅的室内或室外照明，还是用于商业建筑的办公室照明，辐射灯利用可自由旋转的灯盘可以完美地照明。高效的LED技术用乳白色的圆盘适用于平面照明。
供货范围（图 3.1）
-3个螺栓
-3个膨胀螺钉
-3个垫圈
-1个密封塞
- 覆盖贴标
产品尺寸（图 3.2）
设备概况（图 3.3）
A LED 面板
B 墙壁支架
C 连接端子
D 插入端子
E 亮度设置
F 时间设置
G 感应器
感应范围（图 3.4/3.5/3.6）
光强分布（图3.7）
4. 电气连接
电路图（图 4.1）
安装位置应与其他灯具保持至少 50 cm 的距离，否则热辐射可能导致系统激活。为了达到规定的最大 8 m 有效距离，安装高度应该大约为 2.20 m。将设备安装在牢固的底座上，避免错误打开。
电源线由 2 到 3 芯电缆组成：
L = 火线（通常为黑色、褐色或灰色）
N = 零线（通常为蓝色）
PE = 地线（绿色/黄色）
重要：
不确定时，必须使用试电笔鉴定电缆，然后重新切断电源。在插入端子上连接火线(L)和零线(N)。可用绝缘胶带固定和附加地线。
重要：
混淆接头将导致设备内或者保险丝盒内发生短路。此种情况下须辨别每一根电缆并重新安装。在电源线上可以安装一个合适的用于开关的电源开关。
提示：
该灯的光源不能更换。如须更换光源(如在其使用寿命结束时)，更换整个灯。
- 检查所有部件是否损坏。
- 损坏时禁止使用产品。
- 在考虑有效距离和探测到运动的情况下选择合适的装配地点。
将设备沿走动方向一侧安装且无障碍物 (例如树木、墙等) 遮挡感应视野时，移动感应效果最佳。
安装步骤
- 切断供电。（图 4.1）
- 松开止动螺栓。（图 5.1）
- 将壳体同墙上支架分离。（图 5.2）
- 将插入式端子与墙上支架分离。（图 5.3）
- 标记钻孔。（图 5.4）
- 钻孔并插入销子。（图 5.5）
- 带限位支架的明线安装（图 5.6）
- 暗装（图 5.7）
- 连接接线电缆。（图 5.8）
- 连接插入端子。（图 5.9）
- 将壳体插装到墙壁支架上。（图 5.10）
- 旋入止动螺栓（图 5.11）
- 接通电源。（图 6.1）
- 进行设置 “6.功能”
6. 功能
出厂设置：
- 亮度设置 1000 Lux
- 时间设置 2秒
亮度设置（图6.2E）
无级设置
调节器设置至 Q = 夜间模式，约2 Lux
调节器设置至 ⚙ = 日间模式，约 1000 Lux
提示：
在设置日光感应范围时，必须将调节器调至 ⚙ = 日光运行。
时间设置（图 6.2 F）
调节器 max = 最长时间，约 70 min
调节器min = 最短时间，约2秒钟
提示：
设置感应范围时，建议选择最短时间。
7. 有效距离设置/调整
根据需要可以设置最佳的感应范围。
覆盖贴标（图 7.1）
附带的遮板用于覆盖任意大小的镜头部分或者自定义缩短有效距离。排除错误打开或者针对性地监控危险位置。
(图 7.2/7.3/7.4)
聚光灯灯头摆动范围（图 7.5）
8. 维护和保养
产品免维护。
泛光灯脏污时，可使用一块湿布（不含清洁剂）进行清洁。
重要信息：操作设备无法更换。
电子设备、附件和包装应根据环保要求寻求再次利用。
不得将电子设备投入生活垃圾！
仅针对欧盟国家：
根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。
10. 制造商担保
该产品系施特朗-精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务(通过维修或是更换缺陷部件解决)将由我方决定。耗材损失，未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。
仅当将未拆卸的设备连同简要的故障说明,收款凭据或发票(购买日期和零售商盖章)包装好并寄至相关维修点时,才能享受质保。
维修服务：
质保期已经到期或缺陷不在质保范围内的产品, 可向就近服务站咨询维修事宜。
2年
厂商质保
11. 技术参数
传感器待机（ P_sb ）0.20 W
电源电流 45mA
功率系数0.90
色温 3,000 K (暖白光)
显色指数：R a = 82
平均额定使用寿命 L70B50 在 25° C 时：>60,000 小时
SDCM的颜色一致性初始值：3
光强分布
传感器技术被动红外线
有效距离 8 m
感应范围 感应角度：
160^ ，具备防蠕变功能，传感器旋转范围： + / - 30^ 水平方向最大覆盖面积：约 50m^2
时间设置 2 s - 70 min
亮度设置 2 至 1,000 Lux
保护形式IP44
防护等级Ⅱ
环境温度 -20 - +40 °C
12. 运行故障
故障 原因 补救办法
| LED感应泛光灯无电压 | ■保险丝已熔断,未接通,断线■短路 | ■接通、更换保险丝;接通电源开关;通过电压检测器检查电线■检查接口 |
| LED感应泛光灯无法打开 | ■在白天模式下,亮度设置处于夜晚模式■电源开关关闭■保险丝已熔断■感应范围未进行针对性设置 | ■重新设置■打开■接通、更换保险丝,必要时检查接头■重新调节 |
| LED感应泛光灯无法关闭 | ■在感应范围内持续运行 | ■检查范围,必要时重新调整或覆盖 |
| LED感应泛光灯始终打开/关闭 | ■动物在感应范围内移动 | ■向上转动感应器或进行针对性覆盖;调整或覆盖范围 |
| LED感应泛光灯意外打开 | ■风吹动感应范围内的树枝和灌木丛■感应到街道上的汽车■由于天气(风、雨、雪)或通风设备排出的废气、敞开的窗户引起温度突然发生变化■LED感应泛光灯晃动(移动),例如由于风暴或强降雨 | ■调整范围■调整范围■改变范围,更改安装地点■将LED感应泛光灯安装在牢固的底座上 |
