XLED home curved S - Lampa STEINEL - Gratis bruksanvisning och manual

Produkttyp	LED-lampa med rörelsedetektering för utomhus och inomhus
Varumärke	Steinel
Modell	XLED home curved S
Strömförsörjning	220-240 V, 50/60 Hz
Effektförbrukning	9,30 W
Ljusflöde	862 lm
Ljusverkningsgrad	93 lm/W
Färgtemperatur	3000 K (varmvitt)
Färgåtergivningsindex (CRI)	82
Nominell livslängd	Mer än 60 000 timmar (L70B50 vid 25°C)
Detekteringsteknik	Passiv infraröd (PIR)
Detekteringsräckvidd	8 meter
Detekteringsvinkel	160° med detektor i jämnhöjd med väggen
Maximal täckningsyta	Cirka 50 m²
Fördröjningstid	Justerbar från 2 sekunder till 70 minuter
Tändningströskel (skymning)	Justerbar från 2 till 1 000 lux
Skyddsklass	IP44
Skyddsklass	II (dubbelisolering)
Mått (H × B × D)	120 × 160 × 107 mm
Omgivningstemperaturområde	-20 °C till +40 °C
Montering	Väggmontering, inomhus och utomhus, rekommenderad höjd 2,20 m
Detektorns riktbarhet	±30° horisontellt
Justering av detekteringszon	Självhäftande lock för att dölja linssegment
Underhåll	Rengöring med fuktig trasa, utan rengöringsmedel
Tillverkarens garanti	36 månader (3 år)

Vanliga frågor - XLED home curved S STEINEL

Varför tänds inte lampan?

Kontrollera först att enheten är strömförande (säkring, strömbrytare). Om inställningen av tändningströskeln är på nattdrift (symboliserad med Ⓑ) tänds lampan inte i dagsljus. Vrid knappen till ✿ (dagdrift) för ett test under dagen. Kontrollera även detekteringszonen: hinder kan minska den.

Hur ställer jag in fördröjningstiden?

Fördröjningstiden ställs in med vridknappen F (fig. 3.3). Vrid den mot symbolen + för att öka tiden (upp till cirka 70 min) eller mot - för att minska den (minst 2 sekunder). För justering av zonen, välj den kortaste tiden.

Kan jag byta LED-lampan?

Nej, LED-ljuskällan kan inte bytas ut. Om den är defekt måste hela strålkastaren bytas ut (se garanti).

Vilken är den rekommenderade installationshöjden?

Den optimala höjden är cirka 2,20 m för att uppnå maximal detekteringsräckvidd på 8 m. Montera enheten på ett stabilt underlag för att undvika vibrationer.

Hur begränsar jag detekteringszonen för att undvika oönskade tändningar?

Använd de medföljande självhäftande locken (fig. 7.1) för att dölja detektorns linssegment. Du kan på så sätt minska räckvidd och detekteringsvinkel efter behov.

Vad gör jag om lampan tänds och släcks hela tiden?

Det kan bero på djurrörelser i zonen, vind som rör grenar eller temperaturvariationer. Rikta detektorn mer uppåt, dölj en del av linsen eller flytta enheten till ett stabilare underlag.

Vad är strömförbrukningen i standby?

I standbyläge (detektor aktiv) är förbrukningen 0,20 W (Psb).

Kan jag använda en dimmer med denna lampa?

Nej, bruksanvisningen anger att ljusstyrkan inte är justerbar och att enheten inte får användas med dimmer.

Hur rengör jag strålkastaren?

Använd en fuktig trasa utan rengöringsmedel. Doppa den aldrig i vatten. Enheten kräver inget speciellt underhåll.

Vad gör jag vid olöst funktionsstörning?

Konsultera tabellen över funktionsstörningar i bruksanvisningen (kapitel 12). Om problemet kvarstår, kontakta Steinels kundtjänst. Inom garantiperioden (3 år), returnera enheten odemonterad med köpbevis.

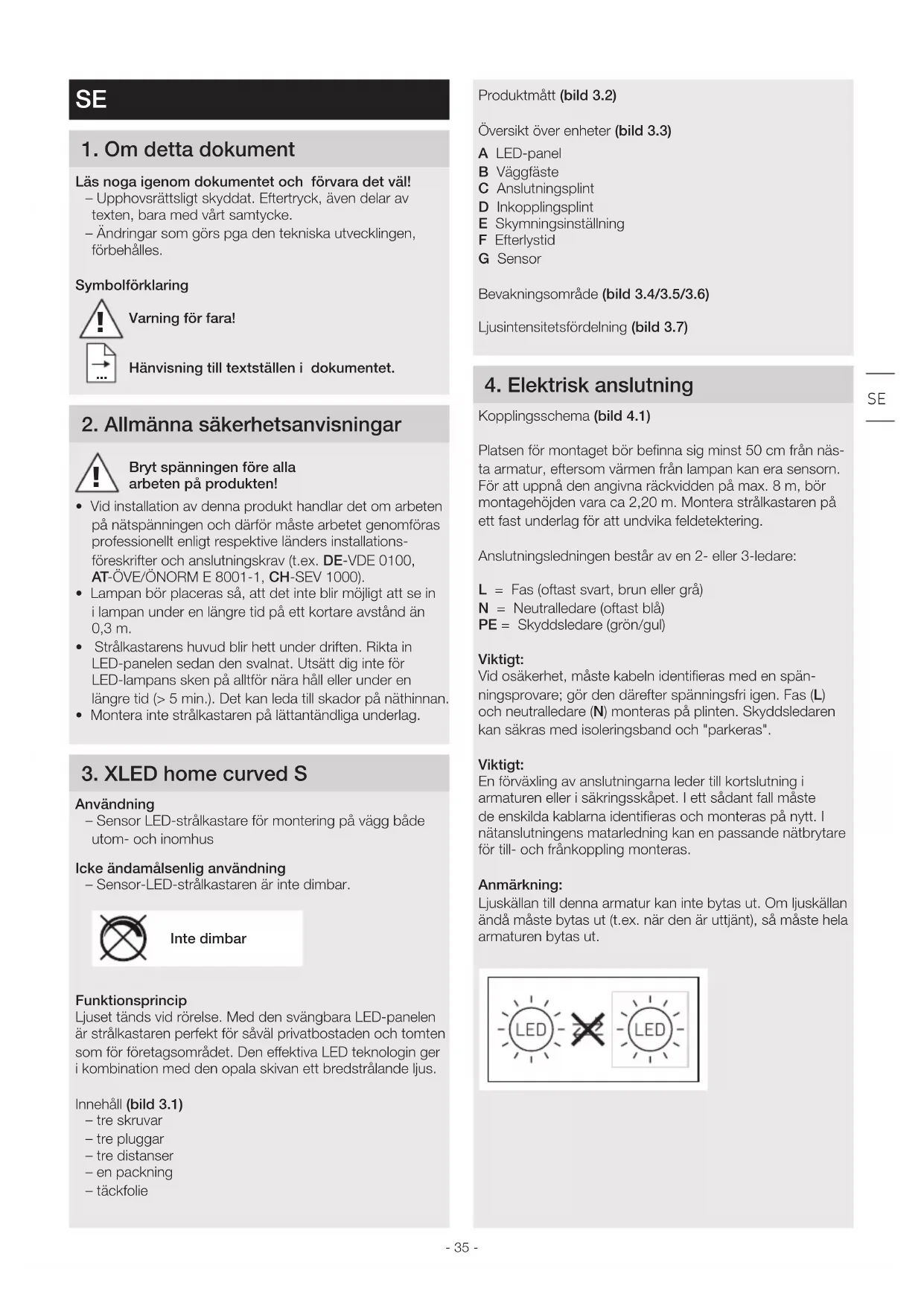

BRUKSANVISNING XLED home curved S STEINEL

Läs noga igenom dokumentet och förvara det väl!

– Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.

– Ändringar som görs pga den tekniska utvecklingen, förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten!

• Vid installation av denna produkt handlar det om arbeten på nätspänningen och därför måste arbetet genomföras professionellt enligt respektive länders installationsföreskrifter och anslutningskrav (t.ex. DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000).
• Lampan bör placeras så, att det inte blir möjligt att se in i lampan under en längre tid på ett kortare avständ än 0,3 m.
• Strålkastarens huvud blir hett under driften. Rikta in LED-panelen sedan den svalnat. Utsätt dig inte för LED-lampans sken på alltför nära håll eller under en längre tid (> 5 min.). Det kan leda till skador på näthinnan.
• Montera inte strålkastaren på lättantändliga underlag.

– Sensor LED-strålkastare för montering på vägg både utom- och inomhus

Icke ändamålsenlig användning

- Sensor-LED-strålkastaren är inte dimbar.

Inte dimbar

Funktionsprincip

Ljuset tänds vid rörelse. Med den svängbara LED-panelen är strålkastaren perfekt för såväl privatbostaden och tomten som för företagsområdet. Den effektiva LED teknologin ger i kombination med den opala skivan ett bredstrålande ljus.

Innehåll (bild 3.1)

• tre skruvar
• tre pluggar
• tre distanser
• en packning
• täckfolie

Produktmått (bild 3.2)

Översikt över enheter (bild 3.3)

A LED-panel
B Väggfäste
C Anslutningsplint
D Inkopplingsplint
E Skymningsinställning
F Efterlystid
G Sensor

Bevakningsområde (bild 3.4/3.5/3.6)

Ljusintensitetsfördelning (bild 3.7)

4. Elektrisk anslutning

Kopplingsschema (bild 4.1)

Platsen för montaget bör befinna sig minst 50 cm från nästa armatur, eftersom värmen från lampan kan era sensorn. För att uppnå den angivna räckvidden på max. 8 m, bör montagehöjden vara ca 2,20 m. Montera strålkastaren på ett fast underlag för att undvika feldetektering.

Anslutningsledningen består av en 2- eller 3-ledare:

PE = Skyddsledare (grön/gul)

Viktigt:

Vid osäkerhet, måste kabeln identifieras med en spänningsprovare; gör den därefter spänningsfri igen. Fas (L) och neutralledare (N) monteras på plinten. Skyddsledaren kan säkras med isoleringsband och "parkeras".

Viktigt:

En förväxling av anslutningarna leder till kortslutning i armaturen eller i säkringsskåpet. I ett sådant fall måste de enskilda kablarna identifieras och monteras på nytt. I nätanslutningens matarledning kan en passande nätbrytare för till- och frånkoppling monteras.

Anmärkning:

Ljuskällan till denna armatur kan inte bytas ut. Om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela armaturen bytas ut.

LED LED

5. Montage

• Kontrollera samtliga delar med avseende på skador.
• Är produkten skadad får den inte tas i bruk.
• Välj en lämplig montageplats med hänsyn till räckvidd och rörelsedetektering.

Den säkraste rörelsebevakningen uppnås när strålkastaren monteras så att gåenderiktningen är i rät vinkel mot sensors fält och inga hinder finns i vägen för sensorn (t.ex. träd, murar etc.).

Montageordning

• Stäng av strömförsörjningen. (bild 4.1)
- Lossa lässkruven (bild 5.1)
- Lossa armaturhuset från vägghållaren. (bild 5.2)
• Ta bort kopplingsplinten från vägghållaren. (bild 5.3)
• Markera borrhålen. (bild 5.4)
- Borra hål och sätt i dymlingar. (bild 5.5)
- Utanpåliggande montage med avständshållare (bild 5.6)
• Infällt montage (bild 5.7)
• Anslut nätkabeln. (bild 5.8)
• Anslut kopplingsplinten. (bild 5.9)
- Sätt fast armaturhuset på väggfästet. (bild 5.10)
- Skruva i säkringsskruven. (bild 5.11)
- Slå till spänningen. (bild 6.1)
- Företa inställningarna → "6. Funktion"

6. Funktion

Fabriksinställningar:

• Skymningsinställning 1000 lux
  – Efterlystid 2 sekunder

Skymningsinställning (bild 6.2 E)

Kan ställas in steglöst

Ställskruven på Ⓐ = skymningsdrift ca 2 lux

Ställskruven på 📞 dagsljusdrift ca 1000 lux

Anmärkning:

För inställning av bevakningsområdet i dagsljus ska ställskruven ställas på 📋 = dagsljustdrift.

Efterlystid (bild 6.2 F)

Ställskruv max. = längsta tid, ca 70 min. Ställskruv min. = kortaste tid, ca 2 sekunder

Anmärkning:

Vid inställning av bevakningsområdet rekommenderas att välja den kortaste tiden.

7. Inställning/justering av räckvidden

Bevakningsområdet kan ställas in för maximalt område eller anpassas individuellt.

Täckfolie (bild 7.1)

Täckfolien är till för att täcka så många linssegment som behövs och på så vis individuellt begränsa räckvidden. Feldetekteringar undviks och önskade områden övervakas riktat. (bild 7.2/7.3/7.4)

Lamphuvudets svängområde (bild 7.5)

8. Underhåll och skötsel

Produkten är underhållsfri.

Strålkastaren kan rengöras med en fuktig trasa (utan rengöringsmedel) när den är smutsig.

Viktigt: Driftsenheten kan inte bytas ut.

230V LED

9. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

10. Tillverkargaranti

Denna Steinel-produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad enligt gällande föreskrifter och har därefter genomgått en stickprovskontroll. Steinel garanterar felfritt tillständ och felfri funktion. Garantin gäller i 36 månader från inköpsdagen. Vi åtgårdar bristfälligheter orsakade av material- eller tillverkningsfel. Garantin uppfylls genom reparation eller utbyte av bristfälliga delar efter vårt val. Garantin omfattar inte slitage och skador orsakade av felaktigt hanterande eller bristande underhåll och skötsel av produkten. Följdskador på främmande föremål ersätts ej.

Garantin gäller endast då produkten, som inte får vara demonterad, sändes väl förpackad med kort beskrivning av felet och fakturakopia eller kvitto (inköpsdatum och stämpel) till vår representant eller lämnas till inköpsstället.

Reparationsservice:

Kontakta nästa serviceställe för reparationer efter garanti- tidens utgång eller vid bristfälligheter som inte omfattas av garantin.

1. Tekniska data

Mått (H × B × D) 120 × 160 × 107 mm

Spänning 220-240 V, 50/60 Hz

Ljusflöde (360°) 862 lm

Ljusutbyte 93 lm/W

Standby Sensor (Psb) 0,20 W

Nätström 45 mA

Effektfaktor 0,90

Färgtemperatur 3 000 K (varmvit)

Färgåtergivningsindex R

$$ a = 8 2 $$

Medellång livslängd för beräkningen L70B50 vid 25°C: > 60 000 tim.

Färgkonsistens SDCM Startvärde: 3

Ljusintensitetsfördelning

Sensorteknik Passiv-infraröd

Räckvidd 8 m

Bevakningsområde Bevakningsvinkel:

160° med underkrypskydd vridbarhet sensor: +/-30° horisontalt max. täckt yta: ca 50 m²

Efterlystid

2 s - 70 min

Skymningsinställning

2 - 1 000 lux

Skyddsklass

IP44

Isolationsklass

||

Omgivningstemperatur

-20 - +40 °C

12. Driftstörningar

Störning Orsak Åtgärd

Sensor-LED-strålkastaren utan spänning	Säkring har utlöst, inte påkopplad, strömförsörjning avbrutenKortslutning	Slå till säkringen, byt ut, slå till spänningen; testa med spänningsprovareKontrolleraanslutningarna
Sensor-LED-strålkastaren tänds inte	Viddagsljusdrift, skymningsinställningen står på nattdriftNätströmbrytareFRÄNSäkring har utlöstBevakningsområdet inte exakt inställt	Ställ in på nytttillkopplaSlå till säkringen, byt ut, kontrollera evtl. anslutningenJustera inställningen
Sensor-LED-strålkastaren släcks inte	Ständig rörelse i bevakningsområdet	Kontrollera området och omjustera evtl. eller använd avskärmningar
Sensor-LED-strålkastaren tänds/ släcks ständigt	Djur rör sig inom bevakningsområdet	Vrid sensorn högre upp eller täck över den målinriktat; ändra området eller täck över
Sensor-LED-strålkastaren tänds oönskat	Vinden får träd och buskar att röra sig inom bevakningsområdetRörelser från bilar ute på gatanPlötslig temperaturförändring genom vädrets inverkan (vind, regn, snö) eller fläktutlopp, öppna fönsterSensor-LED-strålkastaren svänger (rör sig) t.ex. på grund av vindbyar eller stark nederbörd	ÄndraområdetÄndraområdetÄndra bevakningsområdet eller flytta sensornMontera sensor-LED-strålkastaren på ett stabilt underlag

DK

Overvägningsområde (fig. 3.4/3.5/3.6)

Alt efter behov kan overvågningsområdet indstilles optimalt.

Nettledningen består av en 2-3 ledet kabel:
