BRUKSANVISNING RS PRO A30 SC STEINEL

1. Om detta dokument 210
2. Allmänna säkerhetsanvisningar 210
3. Produktbeskrivning 211
4. Elektrisk anslutning 217
5. Montage 219
6. Funktion 227
7. Underhåll och skötsel 230
8. Avfallshantering 231
9. Försäkran om överensstämmelse 231
10. Tillverkargaranti 232
11. Tekniska data 233
12. Åtgärdande av störningar 235

1. Om detta dokument

-Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.
-Ändringar som görs p.g.a. den tekniska utvecklingen, förbehålles.

Varning för fara!

Varning för fara genom elektrisk ström!

Varning för fara p.g.a. vatten!

SE

2. Allmänna säkerhetsanvisningar

Fara om bruksanvisningen inte följs!

Bruksanvisningen innehåller viktig information för en säker hantering av apparaten. Särskild uppmärksamhet riktas mot eventuella faror. Om bruksanvisningen inte följs kan det leda till dödsfall eller allvarliga personskador.

• Läs noga igenom bruksanvisningen.
  • Följ säkerhetsanvisningarna.
• Förvara den tillgängligt.
  -Hantering av elektrisk ström kan leda till farliga situationer. Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller döden.
  -Arbeten på nätspänningen får endast genomföras av kvalificerad yrkespersonal.
  -Installationsföreskrifter och anslutningskrav som gäller i respektive land ska iakttas (t.ex. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
  -Använd endast originalreservdelar.

-Armaturens yttre, flexibla ledning eller sladd kan inte bytas ut.
-0m kabeln är skadad måste armaturen förstöras.
-Kabel 60227 IEC52; 2x0,75 mm2.

3. Produktbeskrivning

Ändamålsenlig användning - RS PRO A10 / A20 /A30 SC

-Sensor LED-armatur med aktiv rörelsevakt.

-Infällt montage.

-Bara lämplig för användning inomhus.

-HF/radar-rörelsevakten utstrålar högfrekventa elektromagnetiska vågor (5,8 GHz) och uppfattar ekot som reflekteras från olika ytor.
–Ekot som förändras genom kroppens rörelser omvandlas elektroniskt och tänder armaturen automatiskt.
-En rörelsedetektering är även möjlig genom tunna väggar, dörrar och glasrutor.
-Rörelsedetektering även av minsta rörelse.
-Inga felkopplingar p.g.a. värmekällor och temperaturväxlingar.
-Sensorns bevakningsområde kan avgränsas exakt via
-räckviddsinställningen per webbyta och app.

Anmärkning:

HF-sensors högfrekvenseffekt är ca 1 mW – det är bara en tusendel av sändareffekten från en mobiltelefon eller en mikrovågsugn.

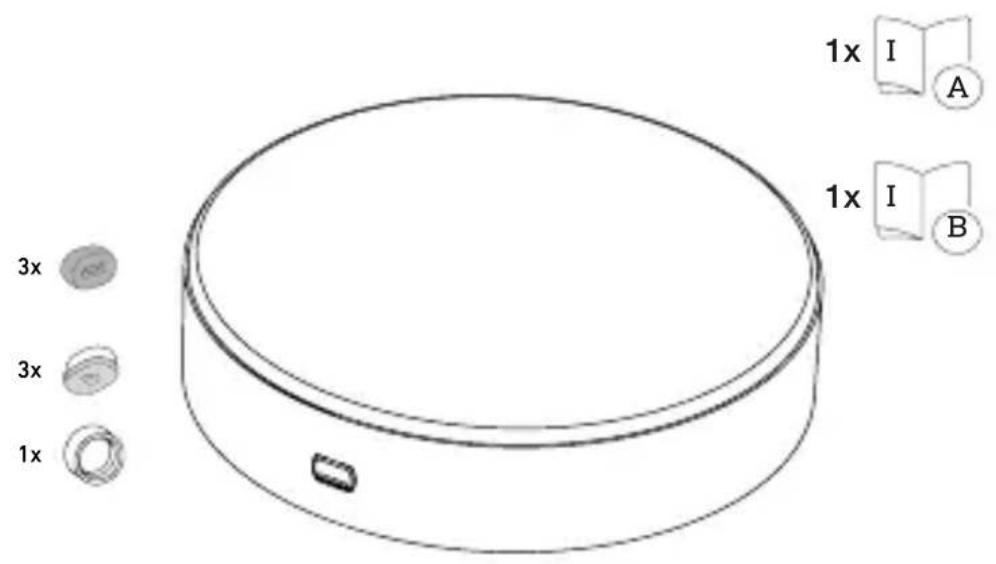

Leveransomfattning

3.1

3x 3x 1x 1x I A 1x I B

-1 LED-armatur
-1 säkerhetsdatablad (A)
-1 quick-start guide (B)
-3 distanshållare
-3 IP54-tätningsplugg
-1 Skydd för säkerhetsbult

Mått

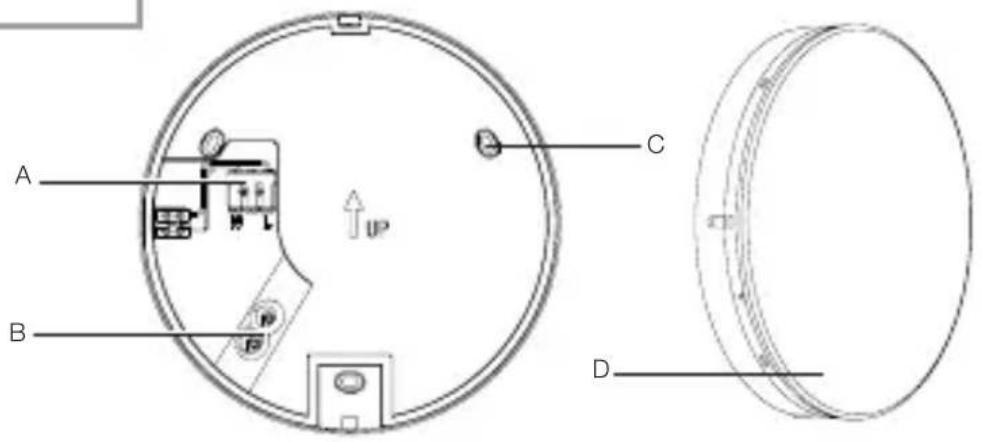

Översikt över enheter

3.3

A B C D

SE

A Luster terminal
B Utttag
C Hölje av aluminium
D armatur

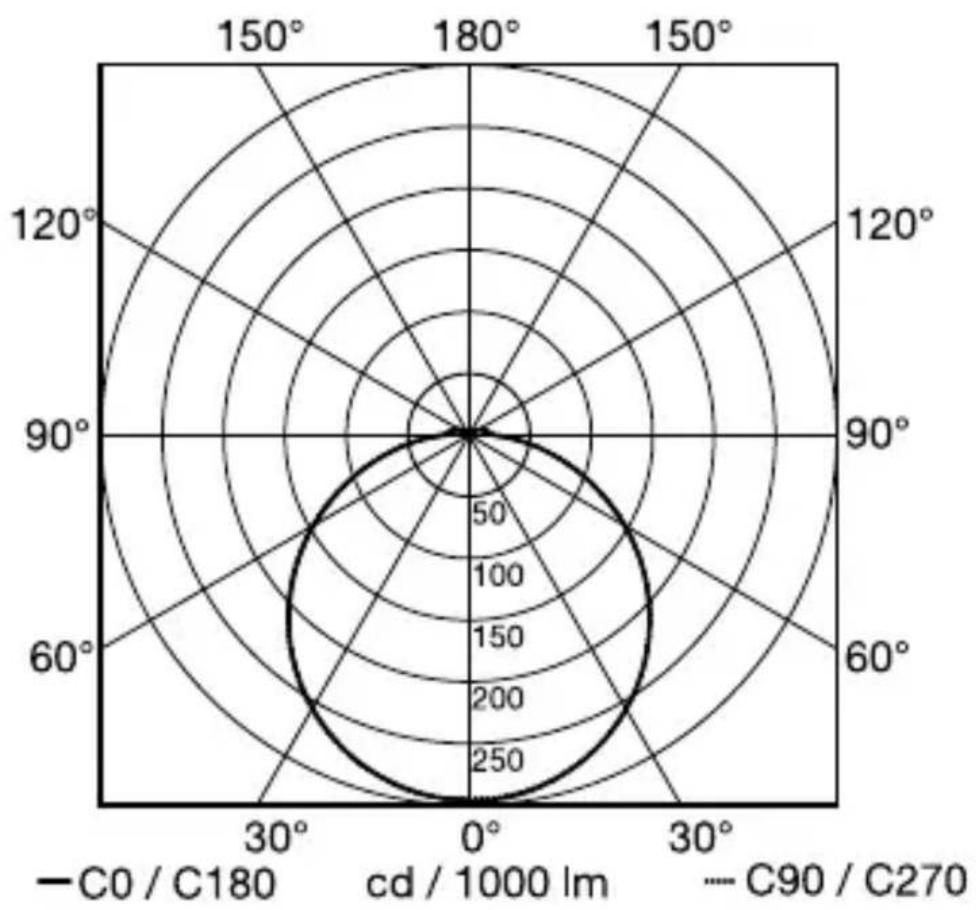

Ljusfördelningskurva

3.4

SE

4. Elektrisk anslutning

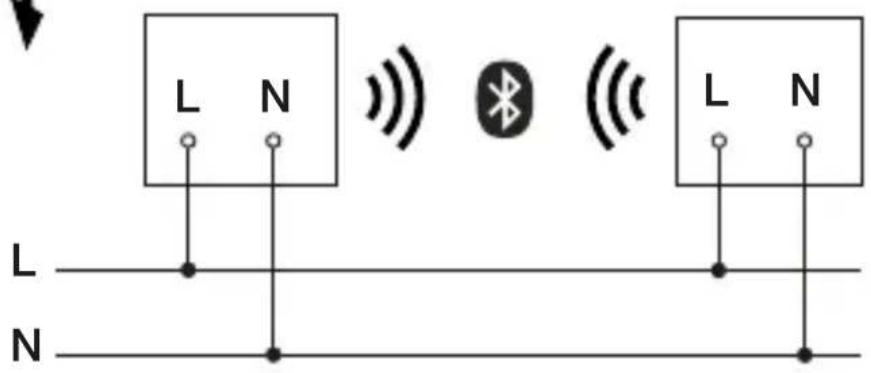

Kopplingsschema

4.1

L N L N

I O

L N L N

Nätanslutningens matarledning består av en 2-ledarkabel:

E = Förlängningsanslutning för jordkabel

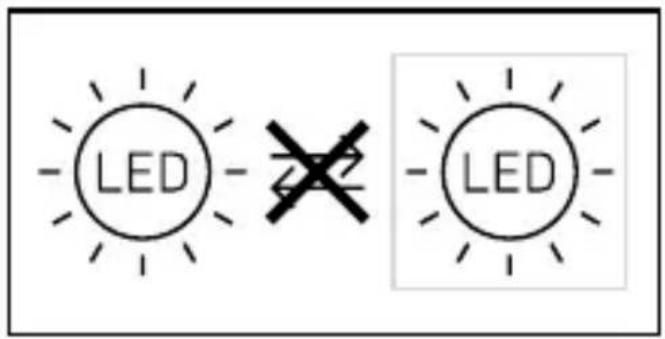

Armaturen kan även anslutas till elnätet efter en nätbryta-re, om det är säkert, att nätbrytaren är ständigt tillkopplad.

Ljuskällan i denna armatur kan inte bytas ut. Om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), måste hela armaturen bytas ut.

Kontakt med strömförande delar kan medföra elektriska stötar, brännsår eller dödsfall

• Slå ifrån strömmen och avbryt spänningsförsörjningen.
• Kontrollera med spänningsprovare att alla ledningar är spänningsfria.
• Se till att spänningen inte kan slås till igen.

Risk för materiella skador!

En förväxling av anslutningarna kan leda till kortslutning.

• Identifiera anslutningsledningarna.
- Sammankoppla anslutningsledningarna korrekt.

Montageförberedelser

• Kontrollera samtliga delar med avseende på skador. Är produkten skadad får den inte tas i bruk.
• Välj en lämplig monteringsplats.

-Med hänsyn till räckvidden.

-Med hänsyn till rörelsedetekteringen.

-Vibrationsfritt.

-Bevakningsområde utan hinder.

-Inte i explosionsfarliga miljöer.

-Inte på lättantändliga underlag.

–Titta inte in i ljuskällan på nära håll (< 30 cm).

-Avständ minst 50 cm från andra LED-armaturer.

–Täck inte över armaturen med isoleringsmaterial!

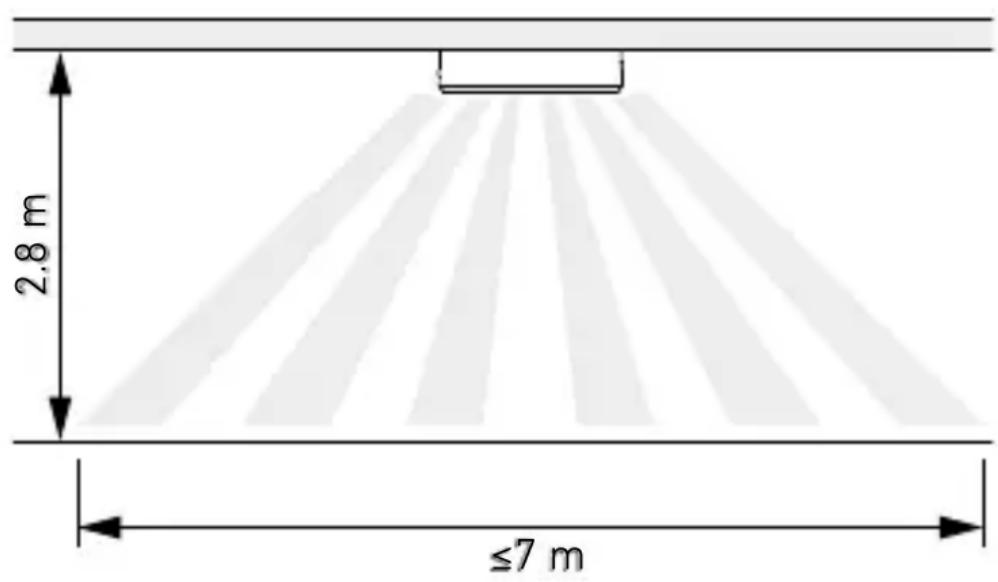

Räckvidd

5.1

2.8 m ≤7 m

SE

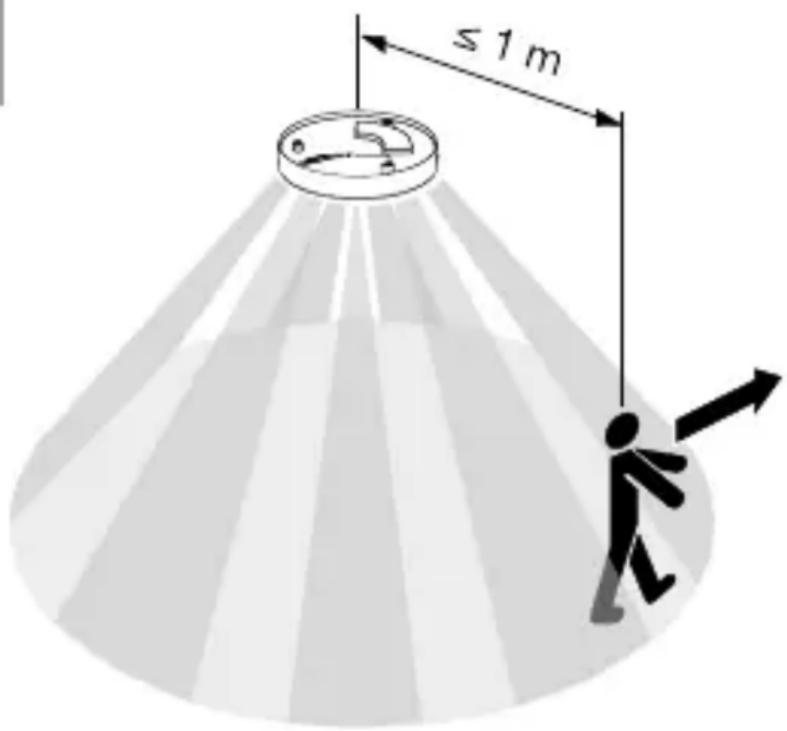

Rörelsedetektering sidledes mot gåriktningen

5.2

≤ 1 m

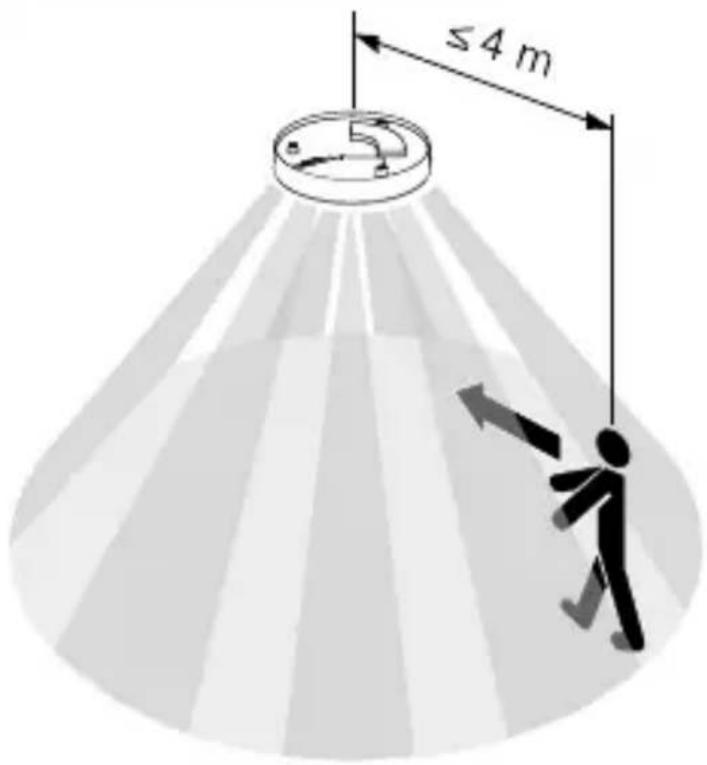

Rörelsedetektering i gåriktningen

5.3

≤ 4 m

SE

Montageordning

5.4

• Kontrollera att spänningen är frånslagen.

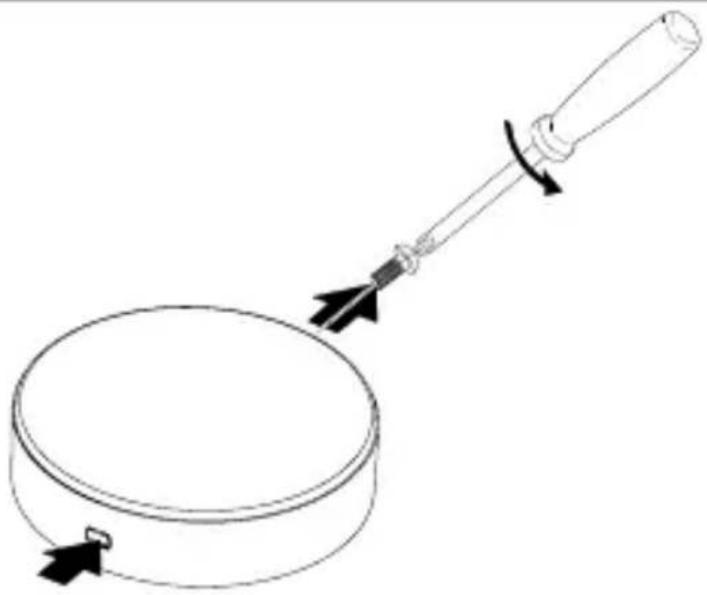

  • Ta av säkerhetsbultens skydd.
• Lossa låsskruven. Tryck på monteringsknappen.

5.5

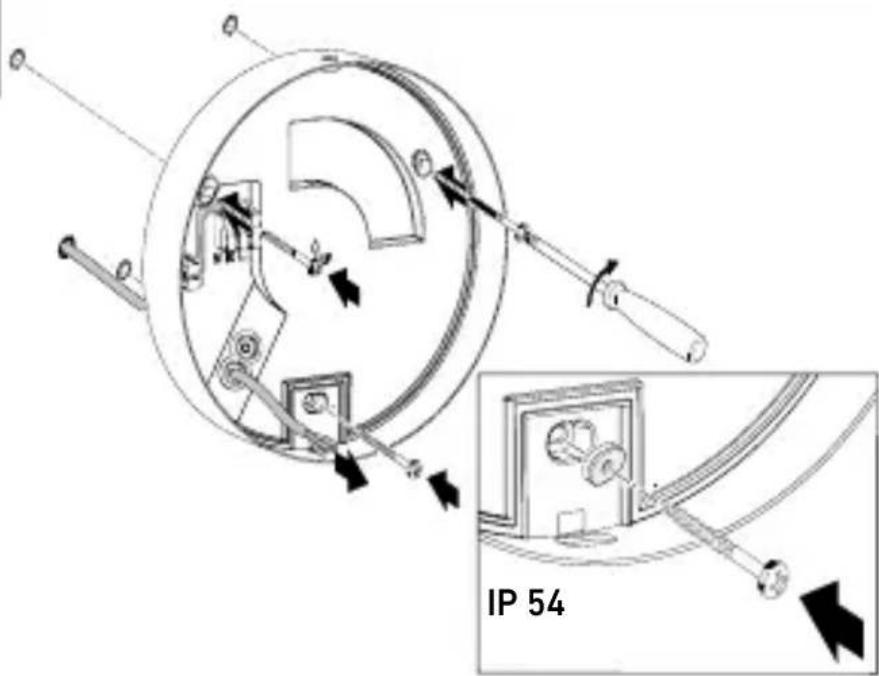

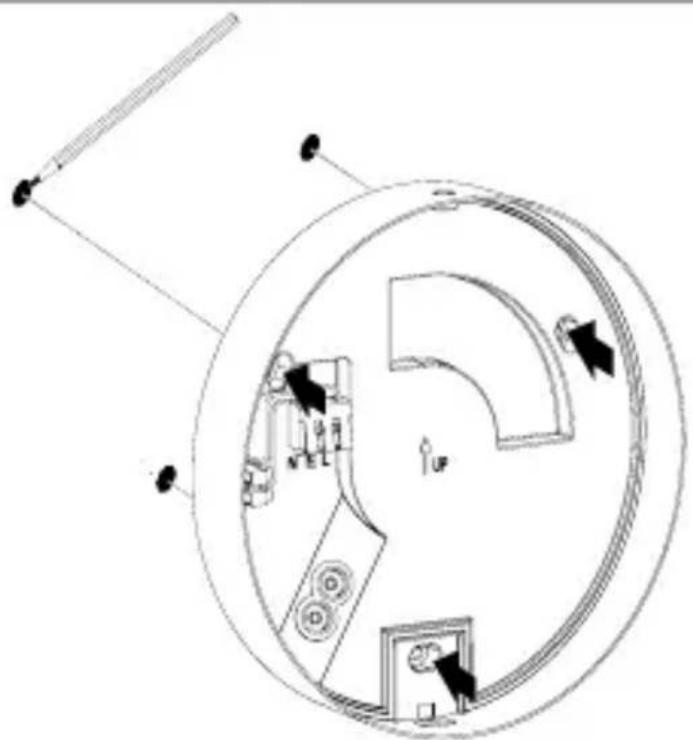

- Borra hål (∅ 6 mm) och sätt i pluggar.

5.7

IP 54

• Skruva fast LED-armaturen infällt montage.
• Använd packning. Detta krävs för skyddsklass IP54.

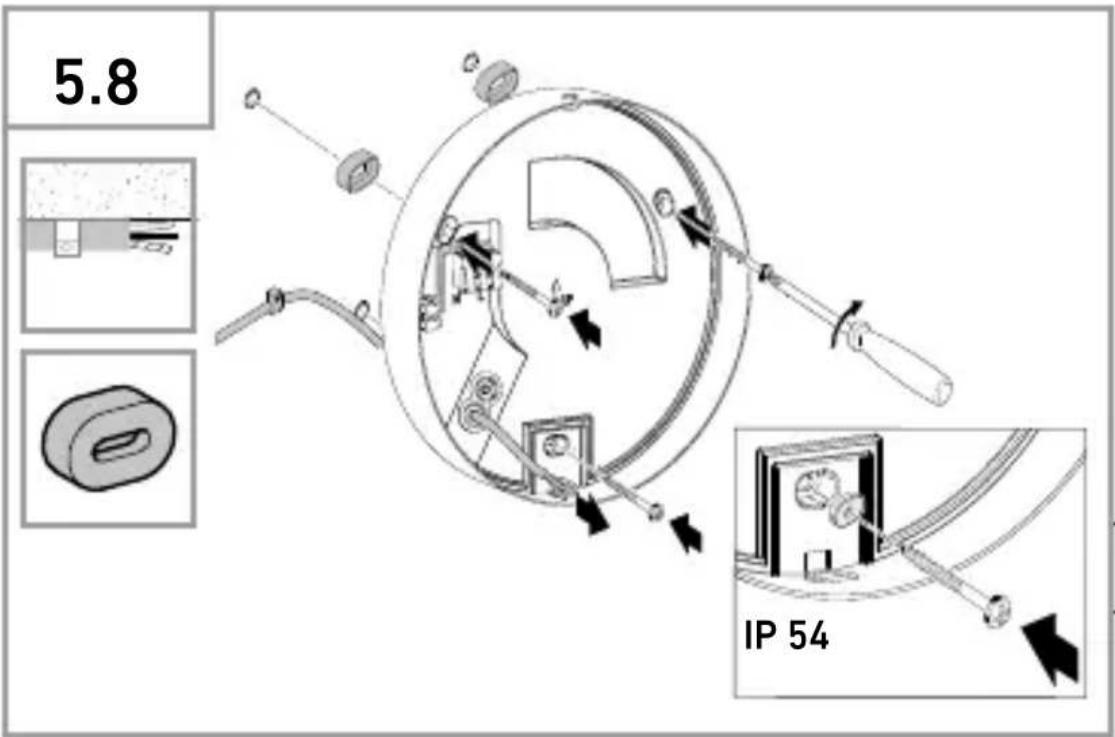

• Säkerställ, att anslutningskabeln är dubbelt isolerad och att isoleringen inte är skadad.

• Skruva fast LED-armaturen utanpåliggande montage.
• Använd packning. Detta krävs för skyddsklass IP54.
• Säkerställ, att anslutningskabeln är dubbelt isolerad och att isoleringen inte är skadad.

5.9

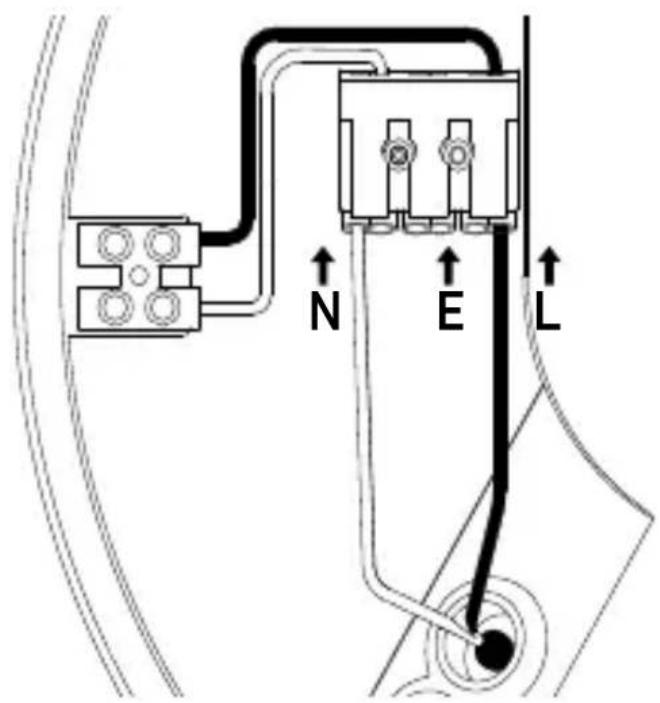

N E L

- Anslut nätkabeln enligt kopplingsschemat.

• Montera lampan i kåpan
- Tryck tills du hör ett klick.

5.11

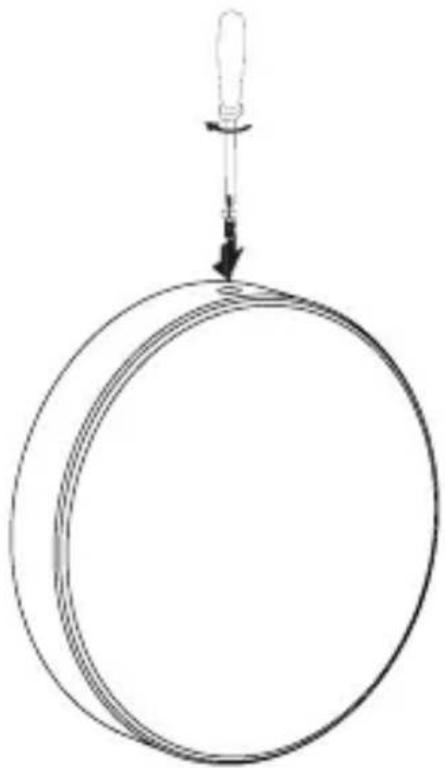

• Skruva fast säkringsskruven.
• Täck över säkerhetsbulten med skyddet till säkerhetsbulten.

5.12

• Slå till spänningen.
  • Göra inställningar via appen.

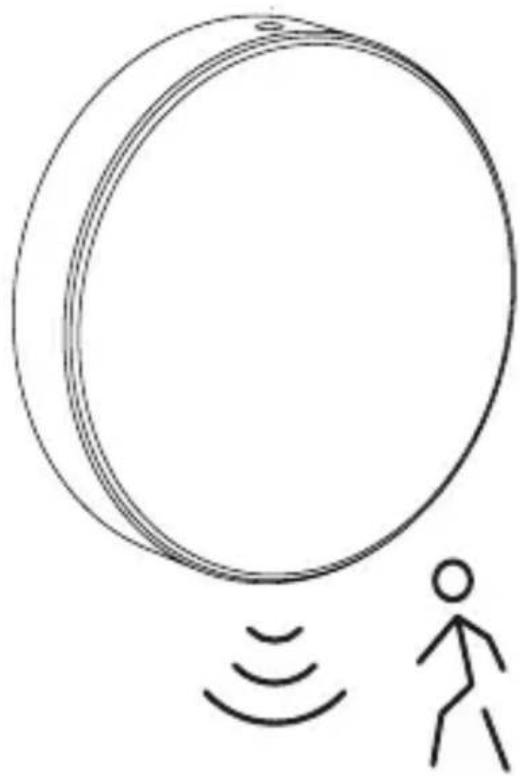

  → «6. Funktion"

6. Funktion

Inställningen av funktionerna sker via Steinel Connect appen.

Steinel Connect App

För att konfigurera armaturen med smarttelefon eller surfplatta måste STEINEL Connect App laddas ner från AppStore. Det krävs en Bluetooth-förberedd smarttelefon eller surfplatta.

Android

Funktioner som kan ställas in med Steinel Connect App:

-Efterlystid.

-Inställning av räckvidden.

-Skymningsinställning.

-Grundljusfunktion.

-Normalljus- / grundljusnivå inställbar.

-Utökad inställning av räckvidden.

-Gruppstyrning.

–Skymningsinställning via teach-in.

Anmärkning:

Minst 3 m avständ måste hållas till WLAN-routern och till Access Points, för att kunna utesluta felfunktioner.

Fabriksinställningar (leveranstillständ)

Räckvidd: max.

Efterlystid normaljus: 10 sek.

Efterlystid grundljus: 1 min.

Skymningsinställning: 2 000 lux

Grundljus dimnivå: 50 %

Start-Up/spänningsavbrott

När nätspänningen bryts sparas inställningarna och LED-armaturens aktuella drifttillständ. När nätspänningen återkommer återställs dessa.

Inställning av räckvidden (känslighet)

Med räckvidd menas det cirkelformade område på golvet som utgör bevakningsområdet vid en montering av armaturen på 2,8 m höjd.

Inställning på max. = max. räckvidd (3,5 m)

Inställning på min. = min. räckvidd (1 m)

Efterlystid

Tiden (inkopplingsfördröjning) kan ställas in steglöst från ca 5 sekunder till max. 60 minuter. Varje uppfattad rörelse tänder armaturen på nytt.

Anmärkning:

Varje gång som armaturen har släckts avbryts rörelse-bevakningen i ca 1 sekund. Därefter kan armaturen tändas igen vid rörelse. För justeringen av bevakningsområdet och för funktionstestet, rekommenderas den kortaste tiden.

Skymningsinställning

Reaktionsnivån (skymning) kan ställas in steglöst från ca 2 till 2 000 lux.

För inställningen av bevakningsområdet och för funktionstestet i dagsljus, måste ställskruven stå på ✉.

Grundljusets ljusnivå kan ställas in mellan 1 % och 50 %. Grundljusets efterlystid kan ställas in steglöst mellan 10 minuter och 30 minuter eller hela natten.

Normaljus

Normalljusets ljusnivå kan ställas in mellan 50 % och 100 %.

Gruppering

Armaturen kan användas som enskild armatur eller flera armaturer kan sammankopplas i grupper via radiostyrd kommunikation. Alla armaturer som är tilldelade en grupp, agerar enligt de i Steinel Connect appen inställda grupparametrarna. Räckvidden kan individuellt ställas in för varje gruppdeltagare.

Fade Time

Med Fade Time kan dimkurvan ställas in när armaturen tänds och släcks(1sek - 3sek).

Grannfunktion

Via Steinel Connect App kan grannfunktionen aktiveras resp. avaktiveras. Härvid tilldelas granngrupperna aktiv armaturgrupp. Gruppen reagerar på inkopplingssignaler från tilldelad granngrupp och antingen tänds då normaljuset eller grundljustet, beroende på inställning.

7. Underhåll och skötsel

Apparaten är underhållsfri.

Fara p.g.a. elektrisk ström!

Om vatten kommer i kontakt med strömförande delar kan det medföra elektrisk chock, brännsår eller dödsfall.

- Rengör bara apparaten när den är torr.

Risk för materiella skador!

Felaktiga rengöringsmedel kan orsaka skador på apparaten.

- Rengör den med en lätt fuktad trasa utan rengöringsmedel.

Viktigt: Driftsenheten kan inte bytas ut.

230V LED

8. Avfallshantering

Elapparater, tillbehör och förpackningar måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater samlas separat och lämnas in till miljövänlig återvinning.

9. Försäkran om överensstämmelse

Härmed förklarar STEINEL GmbH, att radioanläggningen RS PRO A 10 WW/NW SC, RS PRO och 20 WW/NW SC Y RS PRO A 30 WW/NW SC motsvarar direktivet 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande internetadress: www.stinel.de

10. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland. Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som kund gärna en garanti enligt nedanstående villkor:

Garantin omfattar frihet från brister, som bevisligen beror på ett materialeller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden.

Garantin omfattar samtliga STEINEL Professionalprodukter som köps och används i Tyskland.

Vår garanti för konsumenter

Nedanstående bestämmelser gäller för konsumenter. En konsument är varje naturlig person som vid köptransaktionen varken utövar sin industriella eller självständiga yrkesverksamhet. Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande. Garantitiden för den STEINEL Professional-produkt som du köpt är för sensorer, strålkastare, utomhusoch inomhusbelysning 5 år alltid från produktens inköpsdatum. Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna.

Vår garanti för företagare

Nedanstående bestämmelser gäller för företagare. Företagare är en naturlig eller juridisk person eller ett rättskapabelt personbolag som vid köptransaktionen utövar sin industriella eller självständiga yrkesverksamhet.

Vi avgör, om vi ska fullgöra garantin genom gratis åtgä dande av bristerna, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande. Garantitiden för den STEINEL Professional-produkt som du köpt är för sensorer, strålkastare, utomhusoch inomhusbelysning 5 år alltid från produktens inköpsdatum.

Inom ramen för garantin ersätter vi inte dina utgifter som krävs vid en kompletterande prestation och inte dina utgifter vid utbyggnaden av den bristfälliga produkten och inbyggnaden av en utbytesprodukt.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantianspråken - inklusive särskilda skyddsbestämmelser för konsumenterna - och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.

Undantaget från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor. Därutöver bortfaller garantin:

• vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produktdelar eller brister på STEINEL Professional-produkten, som beror på normal förslitning p.g.a. användning eller annan naturligförslitning,
• vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig användning eller om bruksanvisningen ignoreras,
• om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar,
• om underhåll och skötsel av produkten inte motsvaratbruksanvisningen,
• om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL,
• vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller, undantagen är Förenta Nationernas överenskommelse om avtal för den internationella va- ruhandeln (CISG).

Göra gällande

Om du vill ta din garanti i anspråk, så skickar du din produkt fullstän; dig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.

SE

11. Tekniska data

-Mått (∅ x D):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

-Nätanslutning: 220 - 240 V, 50/60 Hz

-Färgåtergivningsindex:

R_a = 80

-Medellång livslängd

L70B50 vid 25°C: >60.000 h

-Färgkonsistens SDCM:

Startvärde: 6

–Ljusintensitetsfördelning:

-Bevakningsvinkel:

360^

-Sändeffekt ca: 1 mW

-Räckvidd: max. ∅ 8 m

-Skymningsinställning: 2 - 2000 lux

-Skyddsklass (IP): IP54

-Isolationsklass:

-0mgivningstemperatur: -20 till +40 °C

-Sändeffekt Bluetooth: 2,4-2,48 GHz

-Frekvens Bluetooth: 5dBm / 3 mW

RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO A30 WW SC innehåller en ljuskälla i energieffektivitetsklass "D".

RS PRO A20 NW SC und RS PRO A30 NW SC innehåller en ljuskälla i energieffektivitetsklass "C".

12. Åtgärdande av störningar

Apparaten utan spänning

–Säkringen inte påslagen eller defekt.

• Tillkoppla säkringen.
• Byt ut den defekta säkringen.

-Avbrott i kabel.

- Kontrollera kabeln med spänningsprovare.

–Kortslutning i nätanslutningen.

- Kontrollera anslutningarna.

- Slå till strömbrytaren.

Armaturen tänds inte.

–Felaktig skymningsinställning.

- Ställ in skymningsinställningen på nytt.

-Nätströmbrytare FRÅN.

• Ställ in nätströmbrytaren.

–Säkringen inte påslagen eller defekt.

- Tillkoppla säkringen.

- Byt ut den defekta säkringen.

-Snabba rörelser undertrycks för att minimera feltändningar eller bevakningsområdet är för litet eller felaktigt inställt.

- Kontrollera och justera bevakningsområdet.

–Ljuskälla defekt.

- Ljuskällan kan inte bytas ut. Hela armaturen måste bytas ut.

Armaturen släcks inte.

-Ständig rörelse i bevakningsområdet.

• Kontrollera området.
• Begränsa eller förändra bevakningsområdet vid behov.

Apparaten sätts på oönskat.

-Infällt montage på ett sätt som inte lämpar sig för en tillförlitlig rörelsedetektering.

- Gör det infällda montaget korrekt.

-Rörelse fanns, men kunde inte detekteras (rörelse bakom en vägg, ett litet objekts rörelser i armaturens omedelbara närhet osv.).

• Kontrollera området.
• Begränsa eller förändra bevakningsområdet vid behov.

SE
