RS PRO A30 SC - Lámpara STEINEL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Luminaria LED con detección y detector de movimiento HF, montaje empotrado, uso interior
Dimensiones	∅331 x 69 mm
Alimentación	220 – 240 V, 50/60 Hz
Potencia absorbida	20,7 W
Índice de reproducción cromática	Ra = 80
Vida útil media	L70B50 a 25°C: > 60 000 h
Ángulo de detección	360°
Alcance máximo de detección	∅ 8 m (ajustable de 1 a 3,5 m a 2,8 m de altura)
Temporización ajustable	5 s a 60 min
Umbral de activación	2 a 2000 lx
Índice de protección	IP54
Clase de protección	II
Temperatura ambiente	-20 °C a +40 °C
Frecuencia Bluetooth	2,4 – 2,48 GHz
Potencia de emisión HF	~ 1 mW
Contenido del envío	1 luminaria LED, 1 ficha técnica de seguridad, 1 guía de inicio rápido, 3 piezas espaciadoras, 3 tapones IP54, 1 cubierta para el tornillo de seguridad
Funciones principales	Detección de movimiento HF, ajustes mediante la aplicación STEINEL Connect: temporización, alcance, umbral, iluminación de orientación, iluminación principal, agrupación, función vecinos, fade time
Mantenimiento y limpieza	Limpiar en seco con un paño ligeramente húmedo sin detergente
Seguridad	No abrir; fuente de luz no reemplazable; trabajos eléctricos reservados a un profesional
Piezas de repuesto y reparabilidad	Fuente de luz no reemplazable – reemplazar toda la luminaria en caso de defecto

Preguntas frecuentes - RS PRO A30 SC STEINEL

¿Cómo instalar la luminaria RS PRO A30 SC?

Corte primero la alimentación eléctrica. Perfore agujeros de ∅6 mm, inserte los tacos, luego fije la luminaria usando los tapones IP54 suministrados para garantizar la estanqueidad. Conecte el cable de red (fase L, neutro N) según el esquema. Monte la luminaria en la caja hasta que haga clic y apriete el tornillo de bloqueo.

¿Cómo ajustar el alcance de detección?

El alcance se ajusta mediante la aplicación STEINEL Connect. Puede reducirlo o aumentarlo de 1 m a 3,5 m (altura de montaje 2,8 m). El alcance máximo anunciado es de ∅8 m en el suelo.

¿Qué hacer si la luminaria no se enciende?

Verifique que el fusible esté encendido y que el interruptor de red esté en posición ENCENDIDO. Controle el ajuste del umbral de activación (demasiado alto en pleno día). Si el problema persiste, pruebe la zona de detección: elimine obstáculos o reduzca el alcance.

La luminaria se enciende de forma inesperada, ¿por qué?

Esto puede deberse a un movimiento no detectado (animales, objetos) o a un alcance demasiado grande. Reduzca el alcance o ajuste la zona de detección mediante la aplicación. Verifique también que la luminaria no esté instalada cerca de una fuente de interferencias (WiFi a menos de 3 m).

¿Cómo limpiar la luminaria?

Límpiela solo en seco, con un paño ligeramente húmedo sin detergente. No use nunca productos químicos ni agua a presión, ya que podría dañar el aparato o provocar una electrocución.

¿Puedo reemplazar la bombilla LED?

No, la fuente de luz no es reemplazable. Si está defectuosa, se debe cambiar toda la luminaria. Esta información aparece en las instrucciones de seguridad y la garantía.

¿Cómo configurar la luminaria mediante la aplicación?

Descargue la aplicación STEINEL Connect desde la App Store. Active el Bluetooth en su smartphone. La aplicación permite ajustar la temporización, el alcance, el umbral de activación, la iluminación de orientación, la iluminación principal, la agrupación, la función vecinos y el fade time.

¿Cuál es la duración de la garantía?

Para los consumidores, la garantía es de 5 años a partir de la fecha de compra. Cubre defectos de material o fabricación. Conserve su comprobante de compra. Para los contratistas, las condiciones pueden diferir.

¿Puedo usar esta luminaria en exteriores?

No, este modelo está diseñado solo para uso en interiores (montaje empotrado). El índice IP54 ofrece protección contra salpicaduras de agua, pero la instalación debe realizarse al abrigo de la intemperie.

¿Cómo restablecer los ajustes de fábrica?

Los ajustes de fábrica se restablecen después de un corte de tensión de red. También puede restablecerlos mediante la aplicación STEINEL Connect (opción disponible en los parámetros de la luminaria). Los valores predeterminados son: alcance máx., temporización 10 s, umbral 2000 lx, iluminación de orientación 50%.

MANUAL DE USUARIO RS PRO A30 SC STEINEL

1. Acerca de este documento 154
2. Indicaciones generales de seguridad 154
3. Descripción del aparato 155
4. Conexión eléctrica 161
5. Montaje 163
6. Función 171
7. Mantenimiento y cuidado 174
8. Eliminación 175
9. Declaración de conformidad 175
10. Garantía de fabricante 176
11. Datos técnicos 177
12. Reparación de averías 179

1. Acerca de este documento

-Protegido por derechos de autor. Queda terminantemente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.
-Sujeto a modificaciones en función del progreso técnico.

¡Advertencia de peligros!

¡Advertencia de peligros por corriente eléctrica!

¡Advertencia de peligro por agua!

2. Indicaciones generales de seguridad

¡Peligro por la no observación de las instrucciones de uso!

Estas instrucciones contienen información importante sobre el manejo seguro del aparato. Se advierte especialmente de posibles peligros. La no observancia puede causar la muerte o lesiones graves.

• Léanse las instrucciones detenidamente.
• Cúmplanse las indicaciones de seguridad.
• Manténgase al alcance.

- El manejo de la corriente eléctrica puede causar situaciones peligrosas. El contacto físico con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.

• El trabajo en la tensión eléctrica deberá ser realizado exclusivamente por personal técnico especializado.
  -Se cumplirán las normativas de instalación y los requisitos de acometida específicos de cada país (p. ej., DE: VDE 0100, AT: ÖVEÖNORM E8001-1, CH: SEV 1000).

-Utilice solo piezas de repuesto originales.
-El cable o cuerda exterior flexible de esta lámpara no puede cambiarse.
-Si el cable resultara dañado, deberá destruirse la lámpara.
-Cable 60227 IEC52; 2x0,75 mm2.

3. Descripción del aparato

Uso previsto - RS PRO A10 / A20 /A30 SC

Principio de funcionamiento - RS PRO A10 / A20 / A30 SC

• El detector de movimiento HF/de radar emite ondas electromagnéticas de alta frecuencia (5,8 GHz) y registra así el eco que los objetos reflejan.
• El eco de los cuerpos modificado por el movimiento es transformado electrónicamente y activa automáticamente la lámpara.
  -Permite incluso una detección a través de paredes, puertas o cristales delgados.
  -Detección incluso de mínimos movimientos.
  -Sin conexiones erróneas por fuentes de calor o fluctuaciones térmicas.
• El campo de detección del sensor puede limitarse con precisión a través de la interfaz web o la app.

Nota:

La potencia de alta frecuencia del sensor HF es de aprox. 1 mW, es decir, solo una milésima de la potencia de emisión de un teléfono móvil o de un microondas.

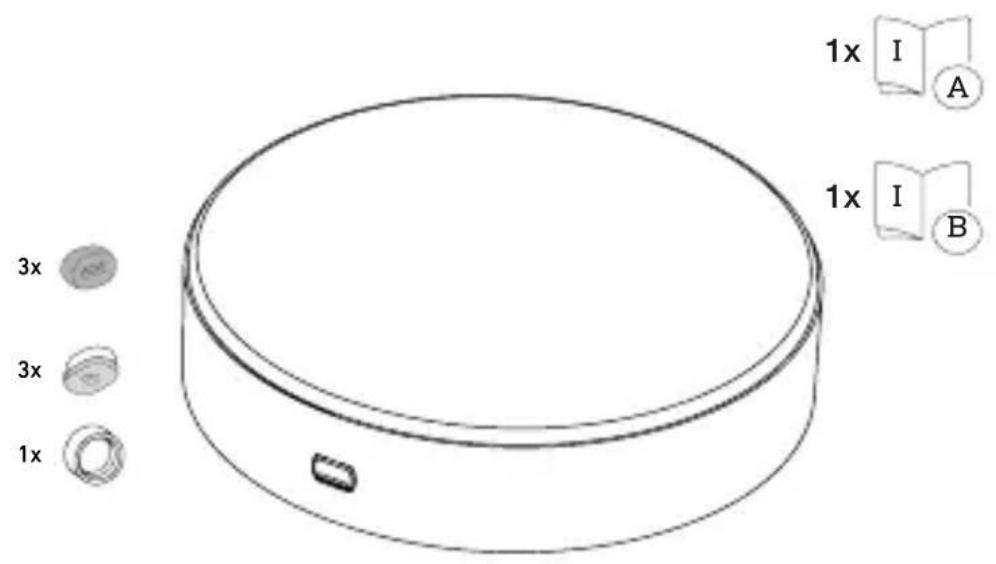

Volumen de suministro

3.1

ES

-1 lámpara LED
-1 hoja de datos de seguridad (A)
-1 guía rápida (B)
-3 distanciadores
-3 IP54-tapones obturadores
-1 Turvapoldi kate

Dimensiones del producto

Visión general de los equipos

3.3

ES

A Terminal de brillo
B Pesa
C Cuerpo de aluminio
D pantalla

Curva de dispersión lumínica

3.4

ES

4. Conexión eléctrica

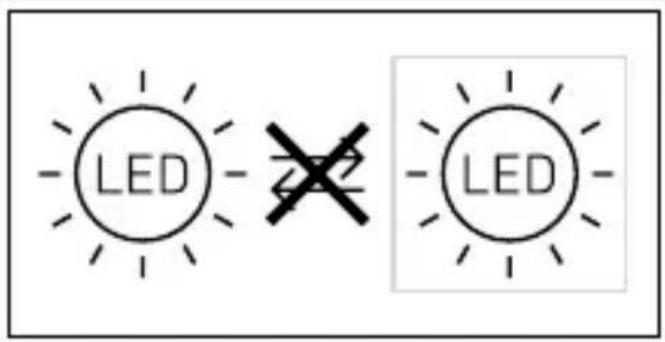

Diagrama electrónico

4.1

El cable de alimentación de red consta de un conductor de 2 hilos:

L = fase (generalmente negro, marrón o gris)

N = neutro (generalmente azul)

E = Prolongación del cable de tierra

La lámpara también puede conectarse a la red eléctrica después de un interruptor de red si se garantiza que el interruptor de red está permanentemente conectado.

La bombilla de esta lámpara no puede sustituirse. Para reemplazar la bombilla (p. ej., al final de su vida útil) es necesario sustituir toda la lámpara.

5. Montaje

¡Peligro por corriente eléctrica!

El contacto físico con piezas conductoras de electricidad puede causar descargas eléctricas, quemaduras o la muerte.

• Desconectar la corriente e interrumpir la alimentación de tensión.
• Controlar la ausencia de tensión con un comprobador de tensión.
• Asegurar que la alimentación eléctrica permanezca interrumpida.

¡Peligro de daños materiales!

Los cables invertidos pueden causar cortocircuitos.

• Identificar los cables de conexión.
• Conectar correctamente los cables de conexión.

Preparación de montaje

• Asegurarse de que todos los componentes se encuentran en perfecto estado. No poner en servicio el producto si presenta daños.
• Elegir un lugar de montaje adecuado.
  -Tener para ello en cuenta el alcance.
  —Tener para ello en cuenta la detección de movimientos.
  -Sin vibraciones.
  -Campo de detección libre de obstáculos.
  -No en zonas con peligro de explosión.
  -No sobre superficies fácilmente inflamables.
  -No mirar a la fuente de luz desde corta distancia (< 30 cm).
  -Ubicarla a una distancia mínima de 50 cm de otras lámparas LED.
  -¡No cubrir la lámpara con material aislante!

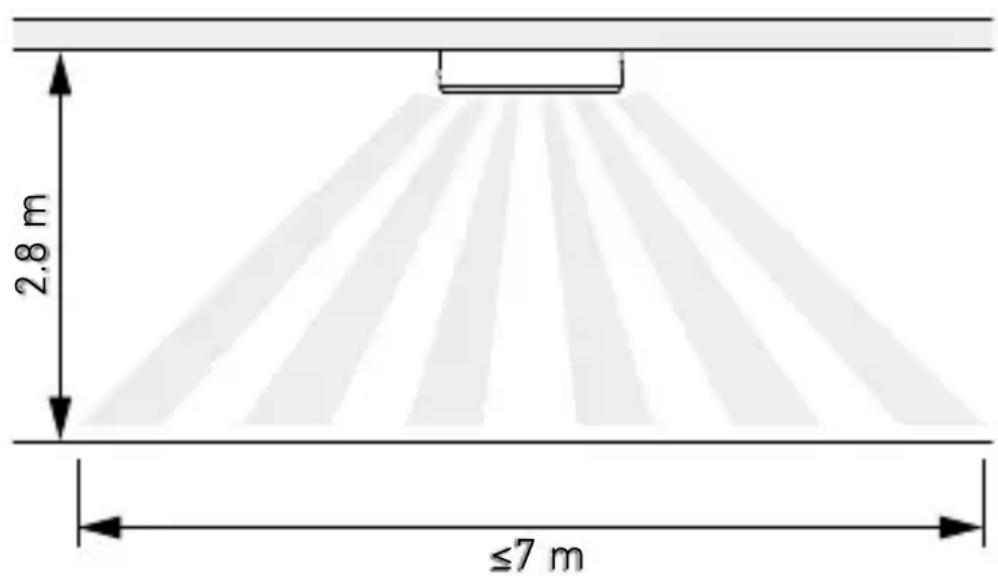

Alcance

5.1

ES

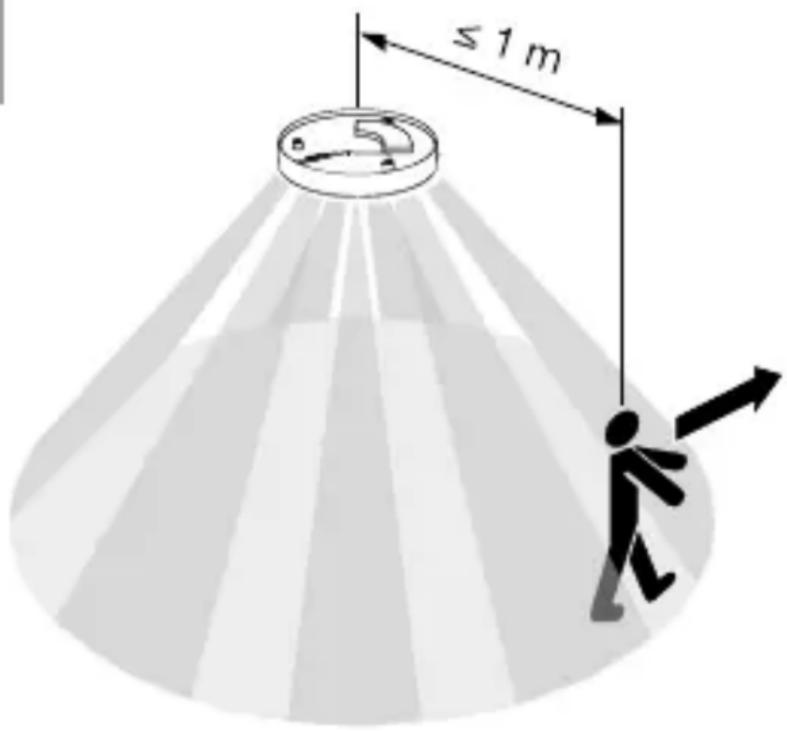

Detección de movimiento lateral respecto al sentido del movimiento

5.2

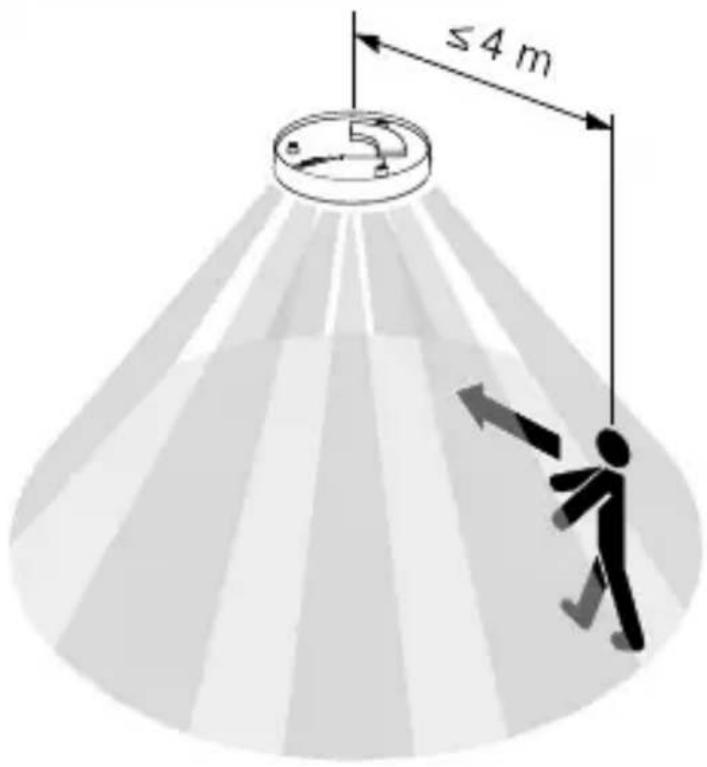

Detección de movimiento en sentido del movimiento

5.3

ES

El montaje por pasos

5.4

• Comprobar que la alimentación de tensión esté desconectada.
• Retire la cubierta del perno de seguridad.
• Desenroscar el tornillo de retención. Presionar el botón de fijación

5.5

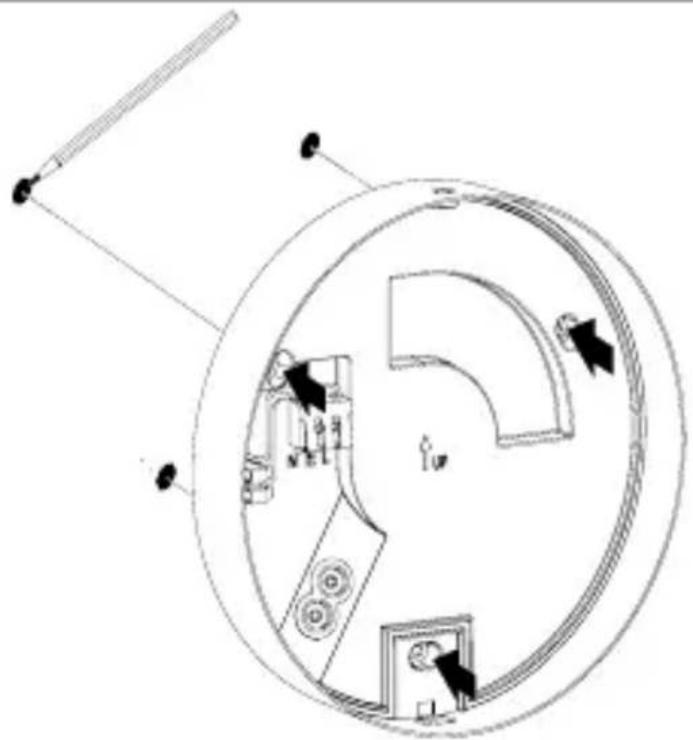

• Marcar los orificios a taladrar.

5.6

ES

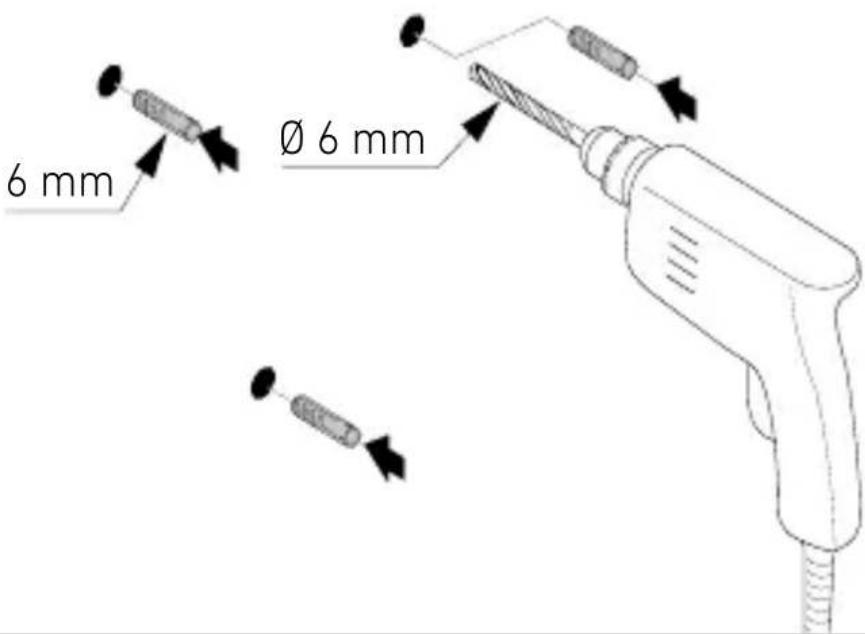

- Taladrar los orificios (∅ 6 mm) e insertar los tacos.

5.7

• Atornillar la lámpara LED con cable empotrado.
• Empléese tapón obturador. Se requiere para el índice de protección IP54.
• Asegurarse de que el cable de conexión presenta un aislamiento doble y de que el aislamiento no está dañado.

• Atornillar la lámpara LED con cable de superficie.
• Empléese tapón obturador. Se requiere para el índice de protección IP54.
• Asegurarse de que el cable de conexión presenta un aislamiento doble y de que el aislamiento no está dañado.

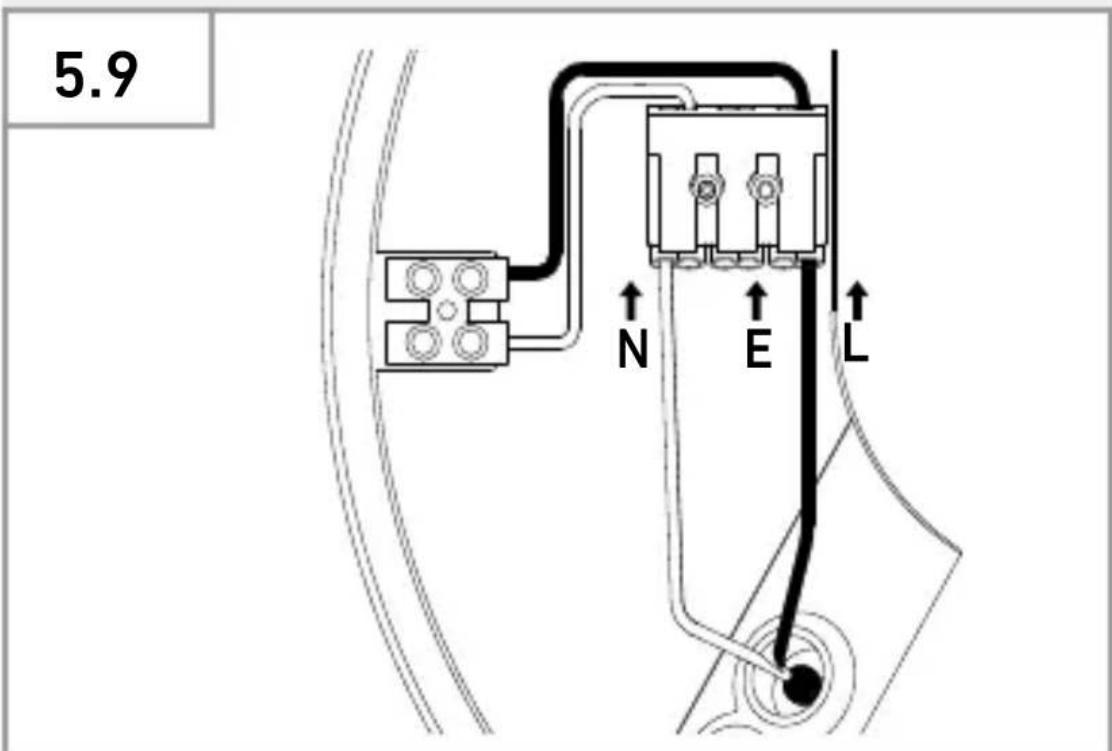

- Conectar el cable de alimentación conforme al diagrama electrónico.

• Montar la lámpara en la carcasa
• Presionar hasta oir un ruido de clic.

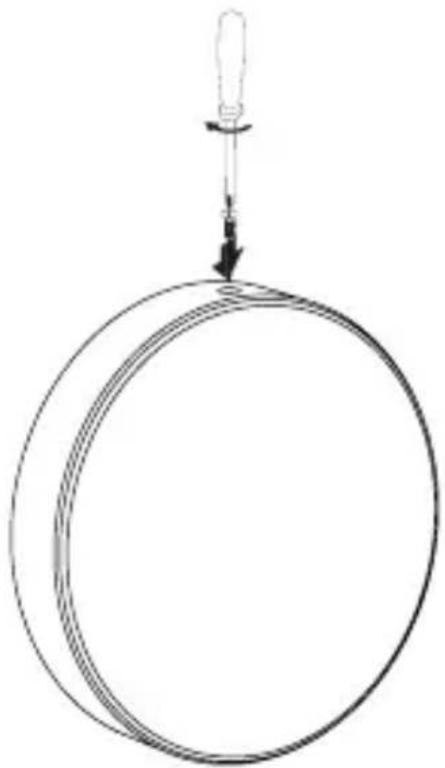

5.11

• Atornillar el tornillo de retención.
• Cubrir el perno de seguridad con la cubierta del perno de seguridad.

5.12

• Conectar la alimentación eléctrica.
• Configuración vía app.

→ «6. Función"

6. Función

Las funciones se configuran vía la Steinel Connect App.

Aplicación Steinel Connect

Para configurar la lámpara mediante smartphone o tablet, se ha de bajar la aplicación STEINEL Connect de su AppStore. Se requiere un smartphone o tablet aptos para Bluetooth.

Android

Funciones que pueden ajustarse mediante la Steinel

Connect App:

-Temporización.
-Regulación del alcance.
-Regulación crepuscular.
-Función de luz de cortesía.
-Luz principal / de cortesía regulable.
-Regulación del alcance avanzada.
-Interconexión por grupos.
-Regulación crepuscular vía aprendizaje.

Nota:

Se deberá guardar una distancia mínima de 3 m hasta el enrutador wifi ylos puntos de acceso para excluir fallos.

Configuración de fábrica (estado original de entrega)

Alcance: máx.

Temporización luz principal: 10 s

Temporización luz de cortesía: 1 min

Regulación crepuscular: 2.000 lux

Luz de cortesía nivel de graduación: 50%

Inicio/interrupción de tensión

Al interrumpirse la tensión de red, se memoriza la configuración y el estado de operación actual de la lámpara LED. Una vez recuperada la tensión de red, estos vuelven a restablecerse.

Regulación del alcance (sensibilidad)

El concepto alcance de detección, se refiere al diámetro aproximadamente circular que se obtiene como campo de detección en el suelo con un montaje de la lámpara a 2,8 m de altura.

-Posición al máximo = alcance máx. (3,5 m)

-Posición al mínimo = alcance mín. (1 m)

Temporización

El tiempo (desconexión diferida) puede regularse sin etapas desde aprox. 5 s hasta un máximo de 60 min. Cualquier movimiento registrado vuelve a encender la lámpara.

Nota:

Después de cada desconexión del dispositivo hay que esperar aprox. 1 segundo para una nueva detección de movimiento. A continuación, el dispositivo puede volver a encender la luz en caso de un movimiento. Para el ajuste del campo de detección y la prueba de funcionamiento se recomienda ajustar el tiempo mínimo.

Regulación crepuscular

La luminosidad reactiva (crepúsculo) puede variar sin etapas entre 2 y 2000 lux.

= Funcionamiento diurno (independiente de la luminosidad)

= funcionamiento crepuscular (aprox. 2 lux)

Para ajustar el campo de detección y para probar el funcionamiento a la luzdel día, el tornillo de regulación ha de estar puesto en ✿.

Luz de cortesía

La luminosidad del la luz de cortesía puede ajustarse entre un 1% y un 50%. La duración del la luz de cortesía puede ajustarse entre 10 minutos y 30 minutos o toda la noche.

Luz principal

La luminosidad del la luz principal puede ajustarse entre un 50% y un 100%.

Agrupamiento

El dispositivo puede utilizarse como lámpara particular o interconectada junto con varias lámparas vía radiocomunicación en grupos. Todas las lámparas asignadas a un grupo actúan según los parámetros de grupo establecidos en la Steinel Connect App. El alcance puede ajustarse para cada dispositivo del grupo por separado.

Temporización de atenuación

Mediante la Steinel Connect App se puede activar y desactivar la función colindante. Así se asignan los grupos colindantes del grupo de lámparas activado. El grupo activo registra las señales de conexión de los grupos colindantes asociados y cambia, conforme a la configuración, a la luz principal o la luz de cortesía.

7. Mantenimiento y cuidado

El aparato está exento de mantenimiento.

¡Peligro por corriente eléctrica!

El contacto del agua con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.

- Limpiar el aparato solo en estado seco.

¡Peligro de daños materiales!

Utilizando un limpiador no apropiado, el aparato puede sufrir daños.

- Limpiar el aparato con un paño ligeramente humedecido sin detergente.

Importante: el controlador no puede sustituirse..

8. Eliminación

Aparatos eléctricos, accesorios y embalajes han de someterse a un reciclamiento respetuoso con el medio ambiente.

¡No eche los aparatos eléctricos a la basura doméstica!

Solo para países de la UE:

Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamiento respetuoso con el medio ambiente.

9. Declaración de conformidad

Por la presente, STEINEL GmbH declara que el modelo de instalación inalámbrica RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC Y RS PRO A 30 WW/NW SC se corresponde con la Directiva 2014/53/UE.

El texto completo de la declaración de conformidad UE disponible a través de la siguiente dirección de Internet: www.steinel.de

10. Garantía de fabricante

Garantía de fabricante STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Alemania.

A usted, el comprador, le asisten ciertos derechos legales frente al vendedor. En la medida en que estos derechos existan en su país, ellos no se verán acortados ni limitados por nuestro Certificado de garantía. Le ofrecemos 5 años de garantía sobre el estado y el funcionamiento impecables de su producto STEINEL Professional con técnica de sensores. Garantizamos que este producto carece de defectos derivados del material, la fabricación o construcción. Garantizamos la plena funcionalidad de todos los cables y piezas electrónicas, así como la ausencia de defectos en cualquier material empleado o en su superficie.

Reclamación:

Si usted desea reclamar su producto, envíelo, por favor, todo completo y a porte pagado junto con el tíquet de compra original que deberá indicar la fecha de compra y la denominación del producto a su vendedor o directamente a nuestra dirección, SAET-94 S.L. - C/Trepadella, n° 10, Pol. Ind. Castellbisbal Sud, E-08755 Castellbisbal (Barcelona). Recomendamos, por eso, guardar bien el tíquet de compra hasta que haya expirado el período de garantía. STEINEL no responderá por gastos o riesgos de transporte con motivo del envío. Información para hacer constar un caso de garantía la obtendrá a través de nuestra página web www.steinel-professional.de/garantie Para cualquier caso de garantía o duda referente a su producto, nos puede llamar al número del Servicio Técnico [phone].

11. Datos técnicos

-Dimensiones (∅ x prof.):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

-Conexión a la red: 220 - 240 V, 50/60 Hz

-Consumo de potencia ( P_on ):

-Factor de potencia:

-Índice de reproducción cromática: R _a = 80

-Vida útil media asignada:

L70B50 A 25°C: >60.000 h

-Consistencia cromática SDCM:

valor inicial:: 6

-Distribución de intensidad luminosa:

-Ángulo de detección: 360°

-Potencia de emisión aprox.: ca.1 mW

-Alcance: máx.∅ 8 m

-Temporización: 5 s - 60 min

-Regulación crepuscular: 2 - 2.000 lx

-Índice de protección (IP) IP54

-Clase de aislamiento: II

-Temperatura ambiente: -20 a +40 °C

-Frecuencia Bluetooth: 2,4-2,48 GHz

-Potencia de emisión Bluetooth: 5dBm / 3 mW

RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO A30 WW SC incluye una fuente de luz de la clase de eficiencia energética "D".

RS PRO A20 NW SC y RS PRO A30 NW SC incluyen una fuente de luz de la clase de eficiencia energética "C".

12. Reparación de averías

Aparato sin tensión.

—Fusible desactivado o defectuoso.

• Activar fusible.
• Cambiar el fusible defectuoso.

-Línea interrumpida.

- Comprobar la línea de alimentación con un comprobador de tensión.

-Cortocircuito en el cable de alimentación.

- Comprobar las conexiones.

-El interruptor de red está desconectado (si lo hay)

- Poner el interruptor en ON.

El aparato no se enciende.

-Regulación crepuscular mal seleccionada.

- Ajustar de nuevo la regulación crepuscular.

-El interruptor de alimentación está en OFF.

- Ajustar el interruptor de alimentación.

-Fusible desactivado o defectuoso.

- Activar fusible.

- Cambiar el fusible defectuoso.

—Los movimientos rápidos se suprimen para minimizar las interferencias o el campo de detección es demasiado pequeño o no correcto.

- Comprobar y ajustar el campo de detección.

-Fuente de luz defectuosa.

- La fuente de luz no se puede cambiar. Cambiar el aparato completo.

El aparato no se apaga.

-Movimiento permanente en el campo de detección.

• Controlar el campo de detección.
• En caso necesario, limitar o modificar el campo de detección.

El aparato se enciende sin querer.

—Montaje empotrado de manera inadecuada para una detección fiable del movimiento.

- Rectificar el montaje empotrado.

-Se produjo un movimiento no detectado por el observador (movimiento detrás de una pared, de un objeto pequeño en las inmediaciones de la lámpara etc.)

- Controlar el campo de detección.

- En caso necesario, limitar o modificar el campo de detección.

PT

Índice

-Temperatura de cor:

3.000 K (branco quente= WW)

-Fonte de luz avariada.

-Temperatura culorii:

3.000 K (alb cald = WW)

4.000 K (alb neutru = NW)

-Indice de redare a culorilor: R

a = 80
