NAVODILA ZA UPORABO RS PRO A30 SC STEINEL

1. O tem dokumentu 523
2. Splošna varnostna navodila 523
3. Opis naprave 524
4. Električni priključek 530
5. Montaža 532
6. Delovanje 540
7. Vzdrževanje in nega 543
8. Odstranjevanje 544
9. Izjava o skladnosti 544
10. Garancija proizvajalca 545
11. Tehnični podatki 546
12. Odprava motenj 548

1. O tem dokumentu

–Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.

-Spremembe zaradi tehničnega napredka so pridržane.

Opozorilo pred nevarnostmi!

Opozorilo pred nevarnostmi zaradi elektrike!

Opozorilo pred nevarnostmi zaradi vode!

2. Splošna varnostna navodila

Če ne upoštevate navodil za uporabo, grozi nevarnost!

Ta navodila vsebujejo pomembne informacije za varno uporabo naprave. Še posebej opozarjamo na mogoče nevarnosti. Neupoštevanje lahko ima za posledico smrt ali težje poškodbe.

• Navodila skrbno preberite.
- Upoštevajte varnostne napotke.
- Shranite jih na dostopnem mestu.

-Ravnanje z električnim tokom lahko povzroči nevarne situacije. Dotikanje delov pod napetostjo lahko povzroči električni udar, opekline ali smrt.

-Dela na omrežni napetosti lahko izvaja le usposobljeno tehnično osebje.
-Upoštevajte lokalne predpise za inštalacijo in priključitev (npr. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
-Uporabljajte samo originalne nadomestne dele.
–Zunanjega, gibljivega voda ali vrvic te svetilke ni mogoče zamenjati.

–Pri poškodbi kabla je treba svetilko odstraniti med odpadke.

-Kabel 60227 IEC52; 2x0,75 mm2.

3. Opis naprave

Namenska uporaba - RS PRO A10 / A20 /A30 SC

–Senzorska LED-svetilka z aktivnim javljalnikom gibanja.

-Podometna montaža.

-Samo za notranjo uporabo.

Princip delovanja - RS PRO A10 / A20 / A30 SC

-HF-/Radarski javljalnik gibanja oddaja visokofrekvenčne elektromagnetne valove (5,8 GHz) in sprejema odmev, ki ga oddajajo predmeti.

–Zaradi premikanja spremenjen odmev teles se elektronsko pretvori in tako samodejno vklopi LED-svetilko.

–Zaznavanje gibanja je možno tudi skozi tanke zidove, vrata in steklo.

-Mogoče je zaznavanje tudi najmanjših premikov.

-Ni napačnega vklapljanja zaradi toplotnih virov in temperaturnih nihanj.

-Območje zajemanja senzorja je mogoče točno omejiti z nastavitvijo dosega s spletno površino in aplikacijo.

Napotek:

Oddajna moč HF-senzorja znaša najm. 1 mW – to je le 1000-inka oddajne moči mobilnega telefona ali mikrovalovne pečice.

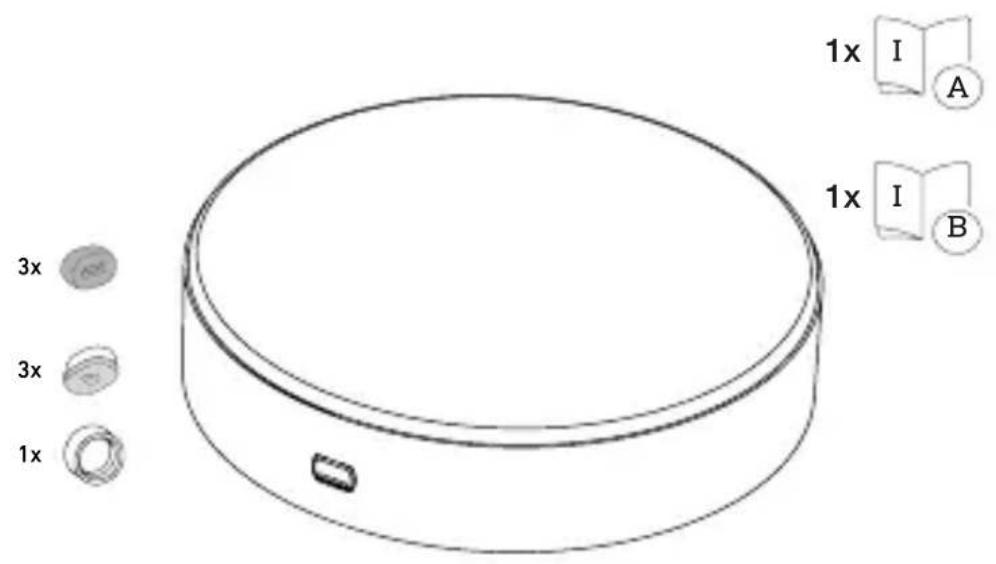

Obseg dobave

3.1

3x 3x 1x 1x I A 1x I B

-1 LED-svetilka
-1 varnostni list (A)
-1 navodilo za hiter zagon (B)
-3 distančniki
-3 IP54-Tesnilni čepek
-1 Ostona śruby zabezpieczającej

SI

Mere izdelka

Krivulja porazdelitve svetlobe

3.4

SI

Električna napeljava je sestavljena iz 2-žilnega kabla:

L = fazni vod (običajno črn, rjav ali siv)

N = nevtralni vodnik (največkrat moder)

Svetilko je mogoče priključiti tudi za omrežnim stikalom na električno omrežje, če se zagotovi, da je omrežno stikalo stalno vključeno.

Svetila te svetilke ni mogoče zamenjati. Če je svetilo treba zamenjati (npr. ob koncu uporabne dobe), morate zamenjati celo svetilko.

LED LED

5. Montaža

Nevarnost zaradi električnega toka!

Dotikanje delov pod napetostjo lahko povzroči električni udar, opekline ali smrt.

• Izklopite tok in prekinite dovajanje napetosti.
• S faznim preizkuševalcem preverite, da ni napetosti.
• Poskrbite, da ostane dovajanje napetosti prekinjeno.

Nevarnost gmotne škode!

Pri zamenjavi priključnih napeljav lahko pride do kratkega stika.

• Identificirajte priključne napeljave.
• Priključne napeljave pravilno zvežite.

Priprave za montažo

• Preverite vse sklope, ali so morda poškodovani. Poškodovanega izdelka ne uporabljajte.
• Izberite primerno mesto montaže.
  -Upoštevajte doseg. -Upoštevajte doseg zaznavanja gibanja.
  -Stabilna montaža.
  -V območju zaznavanja ni ovir.
  —Naprave ne smete nikoli montirati v predelu, kjer obstaja nevarnost eksplozije.
  -Ne montirajte na lahko vnetljive površine.
  -Ne usmerjajte pogleda v svetlobni vir iz kratke razdalje (< 30 cm).
  -Namestite svetilko vsaj 50 cm oddaljeno od drugih LED-svetilk.
  -Svetilke ne prekrivajte z izolacijo!

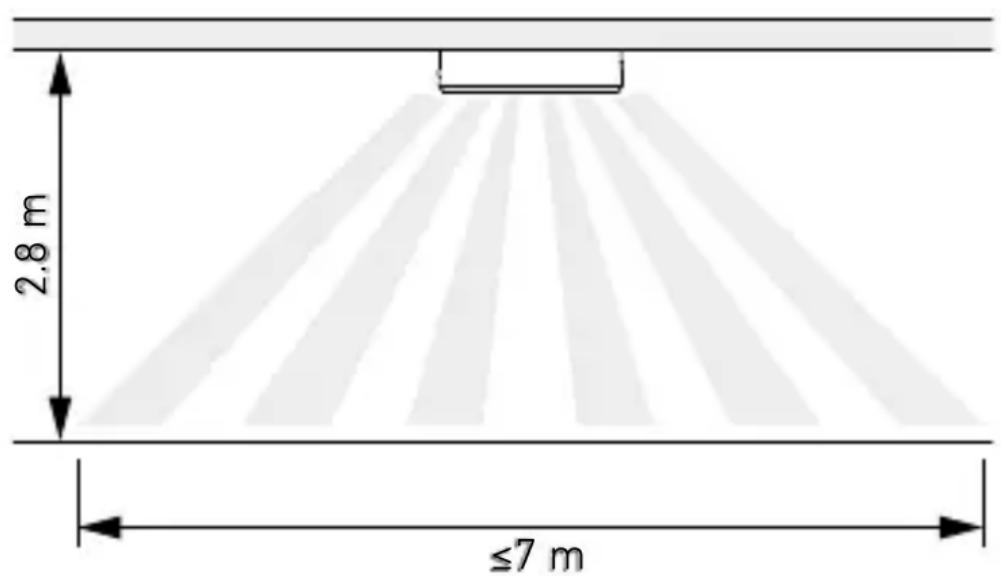

Doseg

5.1

2,8 m ≤7 m

Zajetje premikanja na strani glede na smer premikanja

5.2

≤1 m

SI

Zaznava premikanja v smeri premikanja

5.3

≤ 4 m

SI

Navodila za montažo

5.4

I O

• Preverite, ali je dovod napetosti izklopljen.
• Odstranite pokrovček varnostnega vijaka.
• Odvijte varnostni vijak. Pritisnite gumb za pritrditev.

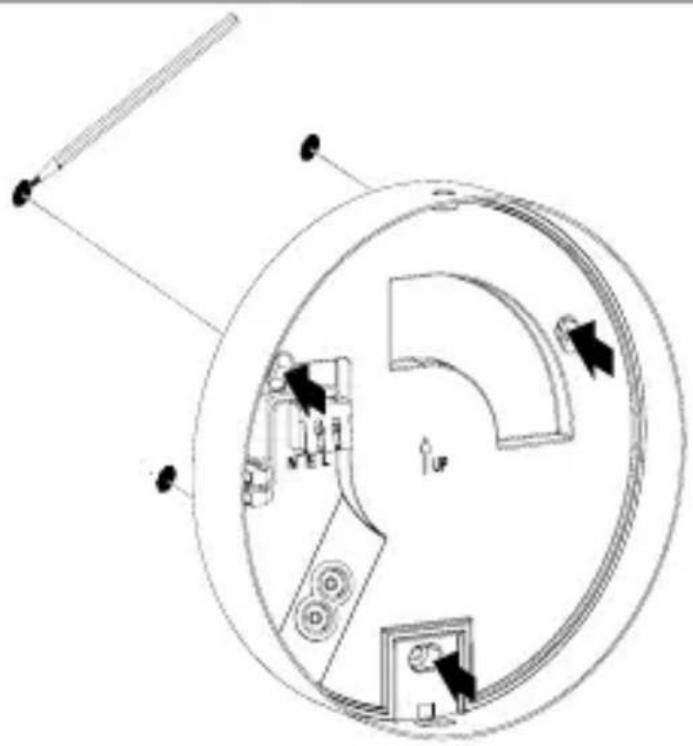

5.5

- Izvrtajte luknje (Ø 6) in vstavite vložke.

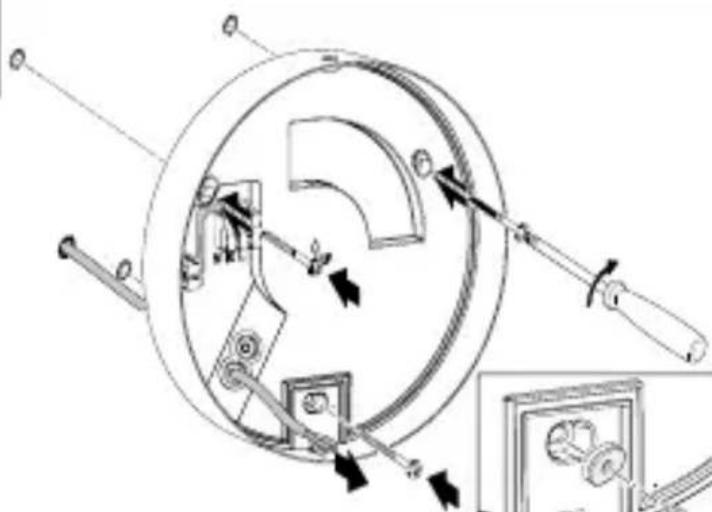

5.7

• Privijačite LED-svetilko pri podometni napeljavi.
• Uporabite tesnilne čepke. To je potrebno za zaščitni razred IP54.
• Prepričajte se, da je priključni kabel dvojno izoliran in da izolacija ni poškodovana.

SI

5.8

• Privijačite LED-svetilko pri nadometni napeljavi.
• Uporabite tesnilne čepke. To je potrebno za zaščitni razred IP54.
• Prepričajte se, da je priključni kabel dvojno izoliran in da izolacija ni poškodovana.

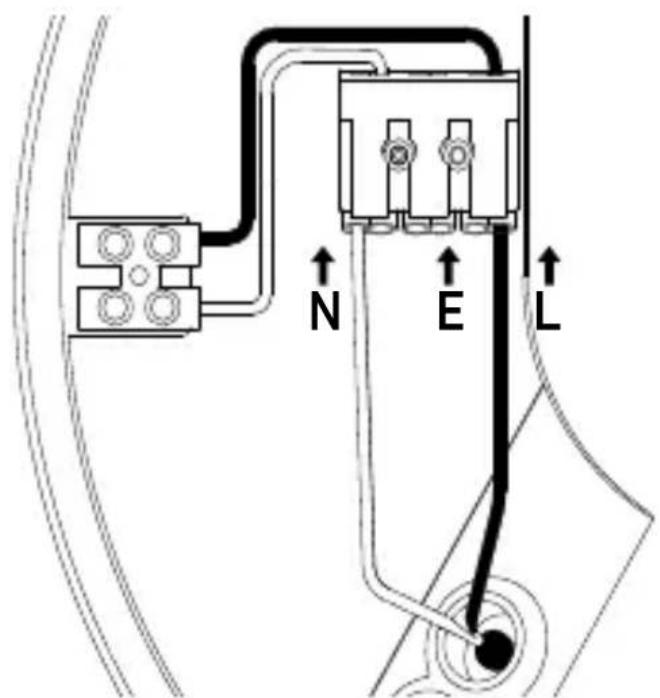

5.9

N E L

- Električno napeljavo priključite v skladu s stikalnim načrtom.

• Namestite luči v ohišje.
• Pritisnite, dokler ne zaslišite klika.

5.11

• Varnostni vijak trdno privijte.
- Varnostni vijak pokrijte s pokrovčkom varnostnega vijaka.

SI

5.12

• Vklopite oskrbo z energijo.
- Izvedite nastavitve v aplikaciji.

→ «6. Delovanje"

SI

6. Delovanje

Funkcije so nastavljive prek aplikacije Steinel Connect.

Aplikacija Steinel Connect

Za konfiguracijo svetilke s pametnim telefonom je treba iz AppStore sneti aplikacijo STEINEL Connect. Potreben je za Bluetooth primeren pametni telefon ali tablični računalnik.

Android

–Nastavitev časa
-Nastavitev dosega
–Nastavitev zatemnitve
-Funkcija osnovne osvetlitve
–Nastavljiva raven glavne/osnovne luči
-Razširjena nastavitev dosega
-Skupinska povezava v omrežje
–Nastavitev zatemnitve z učenjem

Napotek:

Upoštevati je treba minimalno razdaljo 3 m do usmerjevalnika WLAN in dostopnih točk WLAN, da ne bo prišlo do napačnega delovanja.

Tovarniške nastavitve (dobavno stanje)

Doseg: najv.

Nastavitev časa, glavna luč: 10 sek.

Nastavitev časa, osnovna luč: 1 min.

Nastavitev zatemnitve : 2.000 luksov

Osnovna luč, nivo zatemnitve: 50 %

Zagon/prekinitev napetosti

Pri ločitvi od omrežne napetosti se nastavitve ter aktualno stanje delovanja LED-svetilke shranijo. Ko je omrežna napetost spet vklopljena, se le-te spet vzpostavijo.

Nastavitev dosega (občutljivosti)

Z izrazom doseg je mišljen krožni premer na tleh, ki nastane pri montaži na višini 2,8 m in označuje območje zaznavanja.

- Nastavitev na maksimalno = maks. doseg (3,5 m)

- Nastavitev na minimalno = min. doseg (1 m)

Nastavitev časa

Čas (zakasnitev izklopa) lahko nastavite brezstopenjsko od pribl. 5 sekund do največ. 60 minute Vsako zajeto premi- kanje znova vklopi luč.

Napotek:

Po vsakem izklopu naprave je po pribl. 1 sekundi onemogočeno ponovno zajemanje premikanja. Naprava nato po premikanju ponovno vklopi luč. Za nastavitev območja zaznavanja in preverjanje delovanja se priporoča najkrajša nastavitev časa.

Nastavitev zatemnitve

Želen prag izkrmiljenja (zatemnitev) lahko brezstopenjsko nastavite od pribl. Spremenljivo 2 do 2000 luksov.

= delovanje ob dnevni svetlobi (neodvisno od svetlobe)

= zatemnitveno delovanje (pribl. 2 luksa)

Pri nastavitvi območja zajemanja in za test delovanja pri dnevni svetlobi mora biti gumb za reguliranje na 🚙️.

Osnovna osvetlitev

Svetlost osnovne luči lahko nastavite na od 1 do 50 %.

Trajanje osnovne luči lahko nastavite brezstopenjsko na od 10 do 30 minut ali celo noč.

Glavna luč

Svetlost glavne luči lahko nastavite na od 50 do 100 %.

Tvorjenje skupin

Obstaja možnost uporabe naprave kot posamične svetilke ali kot vezave več svetilk v skupine prek radijske komunikacije. Vse svetilke, dodeljene eni skupini, delujejo v skladu s parametri skupine, nastavljenimi v aplikaciji Steinel Connect. Mejo dosega lahko za vse udeležence skupine nastavite individualno.

Fade Time

Pri vklopu in izklopu lahko krivuljo zatemnitve nastavite s časom za zameglitev (Fade) (1s - 3s).

Sosednja funkcija

Reguliranje sosednje funkcije lahko aktivirate/deaktivirate prek aplikacije Steinel Connect. Pri tem se dodelijo sosedn-je skupine aktivne skupine luči. Skupina reagira na signale vklopa dodeljene sosednje skupine in ustrezno preklopi na glavno ali osnovno svetlobo.

7. Vzdrževanje in nega

Naprave ni treba vzdrževati.

Nevarnost zaradi električnega toka!

Stik vode z deli pod napetostjo lahko povzroči električni udar, opekline ali smrt.

• Napravo čistite le, ko je suha.

Nevarnost gmotne škode!

Napačno čistilo lahko poškoduje napravo.

- Napravo čistite z nekoliko navlaženo krpo brez čistila.

Pomembno: Krmilna naprava ni zamenljiva..

230V LED

8. Odstranjevanje

Električne aparate, opremo in embalažo je treba oddati v okolju prijazno ponovno predelavo.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

Družba STEINEL GmbH izjavlja, da radijski napravi tipa RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC in RS PRO A 30 WW/NW SC ustrezata Direktivi 2014/53/EU. Celotno besedilo EU-izjave o skladnosti je na voljo na naslednjem spletnem naslovu: www.steinel.de

10. Garancija proizvajalca

Garancija proizvajalca STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Nemčija.

Kot kupcu so vam v skladu s 437. členom in nadaljnjimi členi Civilnega zakonika (BGB, Bürgerliches Gesetzbuch) na voljo zakonske garancijske pravice (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjšanje kupnine, odškodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne omejuje. Poleg zakonske-ga garancijskega obdobja vam dajemo 5-letno garancijo na brezhibno sestavo in pravilno delovanje tega izdelka STEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialnih in tovarniških napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih površin.

Uveljavljanje

Če želite izdelek reklamirati, pošljite cel izdelek s plačano poštnino in priložite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali neposredno na naš naslov: VP ELEKTROPROJEKT D.O.O., SREDNJE BITNJE 70, 4209 ŽABNICA. Priporočamo vam, da račun skrbno hranite do poteka garancijskega obdobja. Za transportne stroške in tveganja v okviru vračila družba STEINEL ne prevzema jamstva.

Informacije o uveljavljanju garancijskega primera najdete na naši spletni strani

www.veleprodaja-ep.si / www.stinel.de

Če imate garancijski primer ali vprašanje glede izdelka, nas lahko pokličete na telefonsko številko servisa 040 856-555 / 059 365-750 (-751 / -752).

11. Tehnični podatki

-Mere ( x D):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

-Omrežni priključek: 220 - 240 V, 50/60 Hz

-Poraba energije ( P_on ):

RS PRO A10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

-Faktor moči:

Stanje pripravljenosti senzorja ( P_sh ):

-Indeks barvne reprodukcije: R

a = 80

–Srednja izmerjena življenjska doba

—Razdelitev jakosti svetlobe:

-Kot zaznavanja: 360°

-Oddajna moč pribl.: 1 mW

-Doseg: maks. ∅ 8 m

-Nastavitev časa: 5 s - 60 min

-Nastavitev zatemnitve: 2 - 2000 luksov

-Vrsta zaščite (IP): IP54

-Razred zaščite: II

-Temperatura okolice: -20 ° do +40 °C

-Frekvenca Bluetooth: 2,4-2,48 GHz

-Oddajna moč Bluetooth: 5dBm / 3 mW

RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO A30 WW SC vsebuje svetlobni vir razreda energijske učinkovitosti "D".

RS PRO A20 NW SC und RS PRO A30 NW SC vsebuje svetlobni vir razreda energijske učinkovitosti „C“.

12. Odprava motenj

Naprava je brez napetosti.

-Varovalka ni vklopljena ali je okvarjena.

• Vklopite varovalko.
• Zamenjajte okvarjeno varovalko.

-Prekinjena napeljava.

- Preverite napeljavo z indikatorjem napetosti.

–Kratek stik v električni napeljavi.

-Morebitno prisotno omrežno stikalo je izklopljeno

• Vklopite omrežno stikalo.

Naprava se ne vklopi.

–Nastavitev zatemnitve je napačno izbrana.

- Nastavitev zatemnitve nastavite na novo.

-0mrežno stikalo je izklopljeno.

• Nastavite omrežno stikalo.

-Varovalka ni vklopljena ali je okvarjena.

- Vklopite varovalko.

• Zamenjajte okvarjeno varovalko.

-Hitra premikanja so zatrta z namenom zmanjšati motnje ali pa je področje zaznavanja nastavljeno nepravilno.

- Preverite in nastavite območje zaznavanja.

-Okvarjeni vir svetlobe.

–Stalno premikanje na območju zaznavanja.

• Preverite področje.
• Po potrebi omejite ali spremenite območje zaznavanja.

Naprava se nezaželeno vklopi.

–Podometna montaža na način, ki ni primeren za zanesljivo zaznavanje gibanja.

–Premikanje je obstajalo, toda opazovalec ga ni prepoznal (premikanje za steno, premikanje majhnega predmeta čisto v bližini svetilke, itd.)

- Preverite področje.

- Po potrebi omejite ali spremenite območje zaznavanja.
