RS PRO A30 SC - Lampa STEINEL - Bezplatný návod na obsluhu

Typ produktu	LED svietidlo s detekciou s HF pohybovým senzorom, vstavaná montáž, vnútorné použitie
Rozmery	∅331 x 69 mm
Napájanie	220 – 240 V, 50/60 Hz
Príkon	20,7 W
Index podania farieb	Ra = 80
Priemerná životnosť	L70B50 pri 25°C: > 60 000 h
Detekčný uhol	360°
Maximálny detekčný dosah	∅ 8 m (nastaviteľný od 1 do 3,5 m pri výške 2,8 m)
Nastaviteľné oneskorenie	5 s až 60 min
Prah spínania	2 až 2000 lx
Stupeň krytia	IP54
Trieda ochrany	II
Okolitá teplota	-20 °C až +40 °C
Bluetooth frekvencia	2,4 – 2,48 GHz
Vysielací výkon HF	~ 1 mW
Obsah balenia	1 LED nástenné svietidlo, 1 bezpečnostný list, 1 rýchly sprievodca, 3 dištančné kusy, 3 IP54 zátky, 1 kryt bezpečnostnej skrutky
Hlavné funkcie	HF detekcia pohybu, nastavenia cez aplikáciu STEINEL Connect: oneskorenie, dosah, prah, orientačné svetlo, hlavné osvetlenie, zoskupovanie, funkcia susedov, fade time
Údržba a čistenie	Čistiť nasucho mierne navlhčenou handričkou bez čistiaceho prostriedku
Bezpečnosť	Neotvárať; svetelný zdroj nie je vymeniteľný; elektrické práce smie vykonávať len odborník
Náhradné diely a opraviteľnosť	Svetelný zdroj nie je vymeniteľný – v prípade poruchy vymeňte celé svietidlo

Často kladené otázky - RS PRO A30 SC STEINEL

Ako nainštalovať svietidlo RS PRO A30 SC?

Najprv vypnite napájanie. Vyvŕtajte otvory ∅6 mm, vložte hmoždinky, potom upevnite svietidlo pomocou dodaných IP54 zátok na zabezpečenie tesnosti. Pripojte sieťový kábel (fáza L, neutrál N) podľa schémy. Nasaďte svietidlo do krabice až po kliknutie a utiahnite blokovaciu skrutku.

Ako nastaviť detekčný dosah?

Dosah sa nastavuje cez aplikáciu STEINEL Connect. Môžete ho znížiť alebo zvýšiť od 1 m do 3,5 m (montážna výška 2,8 m). Maximálny udávaný dosah je ∅8 m na podlahe.

Čo robiť, ak sa svietidlo nerozsvieti?

Skontrolujte, či je zapnutý istič a či je sieťový vypínač v polohe ZAPNUTÉ. Skontrolujte nastavenie prahu spínania (príliš vysoký počas dňa). Ak problém pretrváva, otestujte detekčnú zónu: odstráňte prekážky alebo znížte dosah.

Svietidlo sa zapína nežiaduco, prečo?

Môže to byť spôsobené nezaznamenaným pohybom (zvieratá, predmety) alebo príliš veľkým dosahom. Znížte dosah alebo upravte detekčnú zónu cez aplikáciu. Tiež skontrolujte, či svietidlo nie je nainštalované v blízkosti zdroja rušenia (WiFi do 3 m).

Ako čistiť svietidlo?

Čistite iba nasucho, mierne navlhčenou handričkou bez čistiaceho prostriedku. Nikdy nepoužívajte chemikálie ani tlakovú vodu, mohlo by to poškodiť zariadenie alebo spôsobiť zásah elektrickým prúdom.

Môžem vymeniť LED žiarovku?

Nie, svetelný zdroj nie je vymeniteľný. Ak je chybný, musí sa vymeniť celé svietidlo. Tieto informácie sú uvedené v bezpečnostných pokynoch a záruke.

Ako nakonfigurovať svietidlo cez aplikáciu?

Stiahnite si aplikáciu STEINEL Connect z App Store. Zapnite Bluetooth na smartfóne. Aplikácia umožňuje nastaviť oneskorenie, dosah, prah spínania, orientačné svetlo, hlavné osvetlenie, zoskupovanie, funkciu susedov a fade time.

Aká je dĺžka záruky?

Pre spotrebiteľov je záruka 5 rokov od dátumu nákupu. Vzťahuje sa na chyby materiálu alebo výroby. Uschovajte si doklad o kúpe. Pre podnikateľov sa podmienky môžu líšiť.

Môžem toto svietidlo používať vonku?

Nie, tento model je určený len pre vnútorné použitie (vstavaná montáž). Stupeň krytia IP54 chráni proti striekajúcej vode, ale inštalácia musí byť vykonaná v chránenom prostredí pred poveternostnými vplyvmi.

Ako obnoviť výrobné nastavenia?

Výrobné nastavenia sa obnovia po odpojení sieťového napätia. Môžete ich tiež resetovať cez aplikáciu STEINEL Connect (možnosť v nastaveniach svietidla). Predvolené hodnoty sú: maximálny dosah, oneskorenie 10 s, prah 2000 lx, orientačné svetlo 50 %.

NÁVOD NA OBSLUHU RS PRO A30 SC STEINEL

1. O tomto dokumente 437
2. Všeobecné bezpečnostné pokyny 437
3. Popis výrobku 438
4. Elektrické pripojenie 444
5. Montáž 446
6. Funkcia 454
7. Starostlivosť a údržba 457
8. Likvidácia 458
9. Vyhlásenie o zhode 458
10. Záruka výrobcu 459
11. Technické údaje 460
12. Odstraňovanie porúch 462

1. 0 tomto dokumente

-Chránené autorským právom. Dotlač, aj keď iba v skráte- nej verzii, je povolená iba s naším súhlasom. -Vyhradzujeme si právo na zmeny slúžiace technickému pokroku.

Varovanie pred nebezpečenstvami!

Varovanie pred nebezpečenstvom v dôsledku zásahu elektrickým prúdom!

Varovanie pred nebezpečenstvom z dôvodu pôsobenia vody!

Tento návod obsahuje dôležité informácie o bezpečnej manipulácii s výrobkom. V texte sa nachádzajú upozornenia na možné nebezpečenstvá. Nedodržanie pokynov môže spôsobit smrt alebo tažké poranenia.

• Návod si dôkladne prečítajte.
  • Dodržiavajte bezpečnostné pokyny.
• Návod uložte na dostupnom mieste.
  -Práca s elektrickým prúdom môže viest' k nebezpečným situáciám. Pri kontakte s dielmi, ktoré vedú elektrický prúd, môže dôjst' k elektrickému šoku, popáleninám alebo smrti.
  -Prácu na sietovom napätí smie vykonávať len kvalifikovaný odborný personál.
  -Dodržiavajte národné inštalačné predpisy a podmienky pripojenia (napr. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

–Používajte iba originálne náhradné diely.
–Vonkajšie flexibilné vedenie alebo šnúra tohto svietidla sa nedajú vymenit.
–V prípade poškodenia kábla sa musí svietidlo zlikvidovať.
-Kábel 60227 IEC52; 2x0,75 mm2.

3. Popis výrobku

Správne používanie - RS PRO A10 / A20 /A30 SC

–Vysokofrekvenčný/radarový snímač pohybu vysiela vysokofrekvenčné elektromagnetické vlny (5,8 GHz) a prijíma ozvenu odrazenú od predmetov.
–Ozvena telies zmenená v dôsledku pohybu sa elektronicky spracuje a automaticky zapne svietidlo.
-Snímanie pohybu je možné aj cez tenké steny, dvere a sklo.
-Umožňuje snímať aj tie najmenšie pohyby.
-Žiadne chybné spínanie v dôsledku zdrojov tepla a kolísania teploty.
–Oblast snímania senzora je možné presne ohraničit pomocou nastavenia dosahu vo webovom rozhraní a v aplikácii.

Upozornenie:

Vysokofrekvenčný výkon vysokofrekvenčného senzora predstavuje cca 1 mW – to je len 1/1000 vysielaného výkonu mobilného telefónu alebo mikrovlnnej rúry.

Obsah balenia

3.1

-1 LED svietidlo
-1 karta bezpečnostných údajov (A)
-1 stručný návod (B)
-3 dištančné držiaky
-3 IP54-tesniaca zátka
-1 Kryt bezpečnostnej skrutky

SK

Rozmery výrobku

Napájacie vedenie pozostáva zo 2-žilového kábla:

L = fáza (zvyčajne čierna, hnedá alebo sivá)

N = neutrálny vodič (zvyčajne modrý)

E = Predlžovacia prípojka pre uzemňovací kábel

Svietidlo je možné pripojit k elektrickej sieti aj za sieťovým spínačom, ak je zaistené, že sieťový spínač bude vždy zapnutý.

Pri kontakte s dielmi, ktoré vedú elektrický prúd, môže dôjst k zásahu elektrickým prúdom, popáleninám alebo smrti.

• Odpojte elektrický prúd a prerušte prívod napätia.
• Skontrolujte beznapätovost pomocou skúšačky napätia.
• Ubezpečte sa, že prívod napätia zostane prerušený.

Nebezpečenstvo materiálnych škôd!

Zámena prípojných vedení môže spôsobit skrat.

• Identifikujte jednotlivé prípojné vedenia.
• Prípojné vedenia správne zapojte.

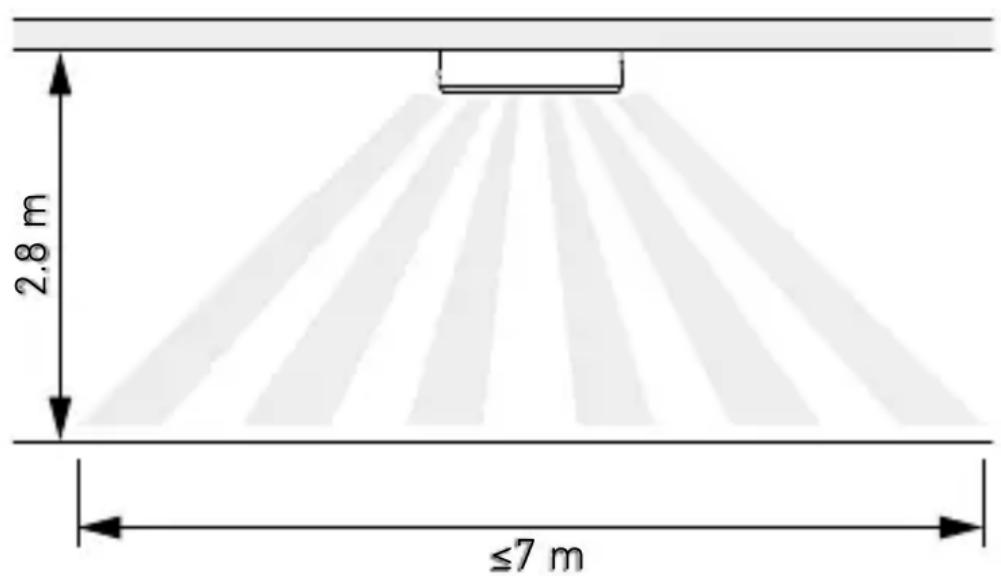

Príprava na montáž

• Všetky diely skontrolujte vzhľadom na poškodenie. Pri poškodeniach výrobok neuvádzajte do prevádzky.
• Vyberte vhodné miesto montáže.

-Miesto bez otrasov.
–Oblast snímania bez prekážok.
–Oblasti bez nebezpečenstva výbuchu.
-Povrchy bez l'ahko horl'avého materiálu.
-Nepozerajte sa do svetelného zdroja z krátkej vzdialenosti (< 30 cm).
–Svietidlo umiestnite vo vzdialenosti najmenej 50 cm od iných LED svietidiel.
–Svietidlo nezakrývajte izolačným materiálom!

Dosah

5.1

Snímanie pohybu bočne k smeru chôdze

5.2

SK

Snímanie pohybu v smere chôdze

5.3

SK

Montážny postup

5.4

• Skontrolujte, či je odpojený prívod napätia.
• Odstráňte kryt poistnej skrutky.
• Uvoľnite poistnú skrutku. Stlačte gombík upevnenia.

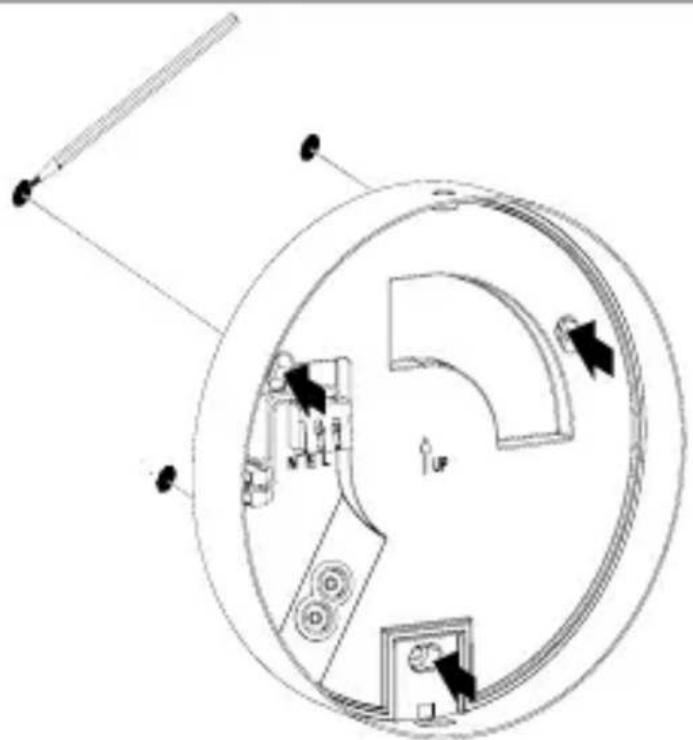

5.5

- Pripojte napájacie vedenie podľa schémy zapojenia. → „4. Elektrické pripojenie“

SK

5.10

• Svetelný zdroj namontujte do svietidla.
• Zatlačte, kým nebudete počuť kliknutie.

5.11

• Zapnite napájanie elektrickým prúdom.
• Vykonajte nastavenia pomocou aplikácie.

→ «6. Funkcia"

SK

6. Funkcia

Funkcie sa nastavujú prostredníctvom aplikácie Steinel Connect.

Aplikácia Steinel Connect

Na konfiguráciu svietidla si musíte pomocou smartfónu alebo tabletu stiahnuť aplikáciu STEINEL Connect vo svojom obchode s aplikáciami. Na to je potrebný smartfón alebo tablet s funkciou Bluetooth.

Android

Funkcie, ktoré je možné nastaviť pomocou aplikácie Steinel Connect:

-nastavenie času,
-nastavenie dosahu,
—nastavenie stmievania,
–funkcia základného svetla,
-nastavitelná úroveň hlavného/základného svetla,
-nastavenie rozšíreného dosahu,
–skupinové zosietovanie,
—nastavenie stmievania pomocou režimu Teach-In.

Upozornenie:

Je potrebné dodržiavať minimálnu vzdialenost 3 m od

WiFi routera a prístupových bodov, aby sa vylúčili chybné funkcie.

Nastavenia z výroby (stav pri dodaní)

Dosah: max.

Nastavenie času pre hlavné svetlo: 10 s

Nastavenie času pre základné svetlo: 1 min

Nastavenie stmievania: 2 000 lx

Úroveň tlmenia základného svetla: 50 %

Spustenie/prerušenie napätia

Po odpojení sietového napätia sa uložia nastavenia a ak- tuálny prevádzkový stav LED svietidla. Ak je sietové napätie opät prítomné, nastavenia sa obnovia.

Nastavenie dosahu (citlivosti)

Pod pojmom dosah sa rozumie približne kruhový priemer na podlahe, ktorý vznikne pri montáži svietidla vo výške 2,8 m a vytvorí tak oblast snímania.

- nastavenie na maximálne = max. dosah (3,5 m)

- nastavenie na minimálne = min. dosah (1 m)

Nastavenie času

Čas (oneskorenie vypnutia) sa môže plynulo nastavit od cca 5 sekúnd do max. 60 minút. Každý zaznamenaný pohyb zapne svietidlo odznova.

Upozornenie:

Po každom vypnutí výrobku nie je možné opätovné snímanie pohybu po dobu cca 1 sekundy. Následne môže výrobok pri pohybe znova zapnúť svetlo. Pri nastavovaní oblasti snímania a za účelom testu funkčnosti sa odporúča nastaviť najkratší čas.

Nastavenie stmievania/svitania

Prah detegovatel'ného jasu (stmievanie/svitanie) je možné plynulo nastaviť od cca 2 lx až 2 000 lx.

= prevádzka pri dennom svetle (nezávislé od jasu)
= prevádzka pri stmievaní/svitaní (cca 2 lx)

Pri nastavovaní oblasti snímania a za účelom testu funkčnosti pri dennom svetle musí byť nastavovací

regulátor nastavený na ✉.

Základné svetlo

Jas základného svetla sa dá plynulo nastaviť v rozsahu 1 % až 50 %. Doba svietenia základného svetla sa dá plynulo nastaviť v rozsahu 10 až 30 minút alebo počas celej noci.

Hlavné svetlo

Jas hlavného svetla sa dá nastaviť v rozsahu 50% až 100%.

Zapojenie do skupiny

Existuje možnosť prevádzkovať výrobok ako samostatné svietidlo alebo sa môže zapojiť do skupín spolu s viacerými svietidlami pomocou rádiovej komunikácie. Všetky svietidlá priradené určitej skupine fungujú podľa skupinových parametrov nastavených v aplikácii Steinel Connect. Dosah sa môže nastaviť individuálne pre všetkých účastníkov skupiny.

Fade Time

Pomocou funkcie času prechodu (Fade Time) je možné nastaviť krivku tlmenia svetla pri zapnutí a vypnutí (1s –3s).

Funkcia susedných skupín

Prostredníctvom aplikácie Steinel Connect je možné aktivovať, resp. deaktivovať funkciu susedných skupín. Pritom sa priradia susedné skupiny aktívnej skupine svietidiel. Skupina reaguje na spínacie signály priradenenej susednej skupiny a v súlade s nastaveniami sa zapne ako hlavné alebo základné svetlo.

7. Starostlivosť a údržba

Pri kontakte vody a dielov, ktoré vedú elektrický prúd, môže dôjst k elektrickému šoku, popáleninám alebo smrti.

• Výrobok čistite iba v suchom stave.

Nebezpečenstvo materiálnych škôd!

Výrobok sa môže poškodit používaním nevhodných čistiacich prostriedkov.

Upozornenie: Prevádzkový prístroj sa nedá vymenit..

8. Likvidácia

Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu.

Podl'a platnej európskej smernice o odpade z elektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane a odovzdať na ekologickú recykláciu.

9. Vyhlásenie o zhode

Týmto spoločnosť STEINEL GmbH vyhlasuje, že typ rádiového zariadenia RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC a RS PRO A 30 WW/NW SC zodpovedá smernici 2014/53/EÚ. Úplné znenie EÚ vyhlásenia o zhode je dostupné na nasledujúcej internetovej adrese: www.steinel.de.

10. Záruka výrobcu

Záruka výrobcu STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Nemecko. Ako kupujúcemu vám voči predajcovi prináležia zákonom stanovené práva. Pokial takéto práva vo vašej krajine existujú, naše záručné vyhlásenie ich nekráti ani inak neobmedzuje. Poskytne-me vám 5-ročnú záruku na bezchybný stav a náležité fungovanie vášho výrobku STEINEL zo série Professional Sensorik. Garantujeme, že tento výrobok neobsahuje žiadne materiálové, výrobné ani konštrukčné chyby. Garantujeme funkčnosť všetkých elektronických súčiastok a káblov, ako aj bezchybnosť všetkých použitých materiálov a ich povrchov.

Uplatnenie záruky

Ak chcete svoj výrobok reklamovať, zašlite ho v kompletnom stave a s uhradenými prepravnými nákladmi spolu s originálnym dokladom o kúpe, ktorý musí obsahovať dátum kúpy a označenie výrobku, svojmu predajcovi alebo priamo nám na adresu NECO SK, a.s. Ružová 111, 019 01 Ilava. Odporúčame vám, aby ste si svoj doklad o kúpe starostlivo uschovali až do uplynutia záručnej doby. Za prepravné náklady a riziká spojené so spätným zaslaním nepreberá spoločnosť STEINEL žiadnu zodpovednosť. Informácie o možnostiach uplatnenia záručného prípadu nájdete na našej stránke www.neco.sk

Ak u vás došlo k záručnému prípadu alebo ak máte otázky týkajúce sa výrobku, môžete nás kedykol'vek telefonicky kontaktovať na našej servisnej linke: +421/42/4 45 67 10.

11. Technické údaje

-Rozmery ( × D ):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

–Priemerná dimenzovaná životnosť:

L70B50 pri 25°C: >60.000 h

počiatočná hodnota: 6

-Distribúcia intenzity svetla:

-Uhol snímania: 360°

–Vysielací výkon cca: 1 mW

-Dosah: max. ∅ 8 m

-Nastavenie času: 5 s - 60 min

-Nastavenie stmievania: 2 - 2000 lux

-Krytie (IP): IP54

-Trieda ochrany: II

-Teplota okolia: -20 °C až +40 °C

-Frekvencia Bluetooth: 2,4-2,48 GHz

-Vysielací výkon Bluetooth: 5dBm / 3 mW

12. Odstraňovanie porúch

-Poistka nie je zapnutá alebo je chybná.

- Skontrolujte vedenie pomocou skúšačky napätia.

- Skontrolujte prípojky.

-prípadne zabudovaný sietový spínač je vypnutý

–Nastavenie stmievania/svitania je nesprávne zvolené.

- Nanovo nastavte nastavenie stmievania/svitania.

-Poistka nie je zapnutá alebo je chybná.

–Rýchle pohyby sú potlačené kvôli minimalizovaniu porúch alebo je oblast snímania nastavená ako príliš malá alebo je nastavená nesprávne.

• Skontrolujte oblast.
• V prípade potreby obmedzte alebo zmeňte oblast snímania.

–Podomietková montáž je realizovaná takým spôsobom, ktorý nie je vhodný na spoľahlivú detekciu pohybu.

- Podomietkovú montáž vykonajte správnym spôsobom.

–Pohyb sa uskutočnil, ale pozorovatel' ho nerozpoznal (pohyb za stenou, pohyb malého objektu v bezprostrednej blízkosti svietidla atd').

- Skontrolujte oblast.

- V prípade potreby obmedzte alebo zmeňte oblast snímania.
