Typ produktu	LED svietidlo s detekciou a HF pohybovým senzorom
Značka	Steinel
Model	RS PRO A20 SC
Rozmery (priemer x výška)	∅262 x 69 mm
Elektrické napájanie	220-240 V, 50/60 Hz
Príkon	12,4 W
Farba svetla	Teplá biela (WW) alebo neutrálna biela (NW) podľa variantu
Index podania farieb (Ra)	80
Priemerná životnosť (L70B50 pri 25°C)	> 60 000 h
Stupeň krytia	IP54
Trieda ochrany	II
Rozsah okolitej teploty	-20 °C až +40 °C
Typ senzora	HF/radar 5,8 GHz
Maximálny dosah detekcie	∅ 8 m
Uhol detekcie	360°
Nastaviteľné oneskorenie	5 s až 60 min
Prah spínania (jas)	2 až 2000 lx
Funkcia orientačné osvetlenie	Áno, nastaviteľný jas od 1 % do 50 %
Funkcia hlavné osvetlenie	Áno, nastaviteľný jas od 50 % do 100 %
Konektivita	Bluetooth, konfigurácia cez aplikáciu STEINEL Connect
Skupinové sieťovanie	Áno, cez rádiovú komunikáciu
Záruka výrobcu	5 rokov
Údržba	Čistiť nasucho mierne navlhčenou handričkou, bez čistiacich prostriedkov
Výmena svetelného zdroja	Nevymeniteľný, vymeňte celé svietidlo
Určené použitie	Iba do interiéru, zapustená montáž

Často kladené otázky - RS PRO A20 SC STEINEL

Ako nainštalovať svietidlo RS PRO A20 SC?

Inštaláciu musí vykonať kvalifikovaná osoba. Pred akýmkoľvek zásahom vypnite napájanie. Vyvŕtajte otvory ∅6 mm, vložte hmoždinky, potom priskrutkujte svietidlo. Pripojte sieťový kábel (L, N) podľa schémy. Použite dodané IP54 zátky na zabezpečenie stupňa krytia IP54. Utiahnite blokovaciu skrutku a nasaďte bezpečnostný kryt.

Ako nakonfigurovať svietidlo cez aplikáciu?

Stiahnite si aplikáciu STEINEL Connect z App Store. Zapnite Bluetooth na svojom smartfóne. Otvorte aplikáciu a postupujte podľa pokynov na spárovanie svietidla. Potom môžete nastaviť oneskorenie, dosah, prah spínania, orientačné osvetlenie a ďalšie parametre.

Čo robiť, ak sa svietidlo nerozsvieti?

Skontrolujte, či je sieťový vypínač v polohe ZAPNUTÉ. Skontrolujte poistku a v prípade potreby ju vymeňte. Uistite sa, že kábel nie je prerušený. Skontrolujte nastavenie prahovej hodnoty spínania: cez deň ho nastavte na denný režim (slnko). Ak problém pretrváva, svetelný zdroj môže byť chybný a svietidlo je potrebné vymeniť.

Prečo sa svietidlo nežiaduco rozsvecuje?

Môže to byť spôsobené pohybmi v detekčnej zóne, ktoré ste si nevšimli (zvieratá, predmety, prechod za stenou). Znížte dosah cez aplikáciu alebo zmeňte uhol montáže. Uistite sa, že svietidlo nie je nainštalované v blízkosti zdroja rušenia, ako je WiFi router (minimálna vzdialenosť 3 m).

Je možné toto svietidlo používať vonku?

Nie, toto svietidlo je určené výhradne na vnútorné použitie. Je určené na zapustenú montáž a nesmie byť vystavené dažďu ani priamej vlhkosti. Stupeň krytia IP54 chráni proti striekajúcej vode, ale vonkajšie použitie výrobca neodporúča.

Ako nastaviť dosah detekcie?

Dosah sa nastavuje cez aplikáciu STEINEL Connect. Môžete ho nastaviť medzi 1 m a 3,5 m (montáž vo výške 2,8 m). Pre presné nastavenie použite funkciu Teach-In v aplikácii. Maximálny dosah na zemi je ∅ 8 m.

Aká je životnosť LED?

Priemerná životnosť je viac ako 60 000 hodín (L70B50 pri 25°C). Svetelný zdroj nie je vymeniteľný; na konci životnosti vymeňte celé svietidlo.

Môžem si vymeniť svetelný zdroj sám?

Nie, svetelný zdroj je integrovaný a nevymeniteľný. Ak je chybný, musí sa vymeniť celé svietidlo. Pre túto časť nie sú k dispozícii žiadne náhradné diely.

Ako čistiť svietidlo?

Čistite ho iba nasucho mierne navlhčenou handričkou, bez čistiacich prostriedkov. Nikdy nepoužívajte vodu ani abrazívne prostriedky, pretože by mohli poškodiť zariadenie a predstavovať riziko zásahu elektrickým prúdom.

Akú záruku ponúka Steinel?

Steinel poskytuje 5-ročnú záruku odo dňa nákupu na chyby materiálu alebo spracovania. Zahŕňa bezplatnú opravu alebo výmenu. Svetelné zdroje sú vylúčené. Uschovajte doklad o kúpe a kontaktujte svojho predajcu alebo STEINEL France SAS.

NÁVOD NA OBSLUHU RS PRO A20 SC STEINEL

1. O tomto dokumente 437
2. Všeobecné bezpečnostné pokyny 437
3. Popis výrobku 438
4. Elektrické pripojenie 444
5. Montáž 446
6. Funkcia 454
7. Starostlivosť a údržba 457
8. Likvidácia 458
9. Vyhlásenie o zhode 458
10. Záruka výrobcu 459
11. Technické údaje 460
12. Odstraňovanie porúch 462

1. 0 tomto dokumente

-Chránené autorským právom. Dotlač, aj keď iba v skráte- nej verzii, je povolená iba s naším súhlasom. -Vyhradzujeme si právo na zmeny slúžiace technickému pokroku.

Varovanie pred nebezpečenstvami!

Varovanie pred nebezpečenstvom v dôsledku zásahu elektrickým prúdom!

Varovanie pred nebezpečenstvom z dôvodu pôsobenia vody!

Tento návod obsahuje dôležité informácie o bezpečnej manipulácii s výrobkom. V texte sa nachádzajú upozornenia na možné nebezpečenstvá. Nedodržanie pokynov môže spôsobit smrt alebo tažké poranenia.

• Návod si dôkladne prečítajte.
• Dodržiavajte bezpečnostné pokyny.
• Návod uložte na dostupnom mieste.
  -Práca s elektrickým prúdom môže viest' k nebezpečným situáciám. Pri kontakte s dielmi, ktoré vedú elektrický prúd, môže dôjst' k elektrickému šoku, popáleninám alebo smrti.
  -Prácu na sietovom napätí smie vykonávať len kvalifikovaný odborný personál.
  -Dodržiavajte národné inštalačné predpisy a podmienky pripojenia (napr. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

–Používajte iba originálne náhradné diely.
–Vonkajšie flexibilné vedenie alebo šnúra tohto svietidla sa nedajú vymenit.
-V prípade poškodenia kábla sa musí svietidlo zlikvidovať.
-Kábel 60227 IEC52; 2x0,75 mm2.

3. Popis výrobku

Správne používanie - RS PRO A10 / A20 /A30 SC

–Vysokofrekvenčný/radarový snímač pohybu vysiela vysokofrekvenčné elektromagnetické vlny (5,8 GHz) a prijíma ozvenu odrazenú od predmetov.
–Ozvena telies zmenená v dôsledku pohybu sa elektronicky spracuje a automaticky zapne svietidlo.
-Snímanie pohybu je možné aj cez tenké steny, dvere a sklo.
-Umožňuje snímať aj tie najmenšie pohyby.
-Žiadne chybné spínanie v dôsledku zdrojov tepla a kolísania teploty.
–Oblast snímania senzora je možné presne ohraničit pomocou nastavenia dosahu vo webovom rozhraní a v aplikácii.

Upozornenie:

Vysokofrekvenčný výkon vysokofrekvenčného senzora predstavuje cca 1 mW – to je len 1/1000 vysielaného výkonu mobilného telefónu alebo mikrovlnnej rúry.

Obsah balenia

3.1

-1 LED svietidlo
-1 karta bezpečnostných údajov (A)
-1 stručný návod (B)
-3 dištančné držiaky
-3 IP54-tesniaca zátka
-1 Kryt bezpečnostnej skrutky

SK

Rozmery výrobku

Napájacie vedenie pozostáva zo 2-žilového kábla:

L = fáza (zvyčajne čierna, hnedá alebo sivá)

N = neutrálny vodič (zvyčajne modrý)

E = Predlžovacia prípojka pre uzemňovací kábel

Svietidlo je možné pripojit k elektrickej sieti aj za sieťovým spínačom, ak je zaistené, že sieťový spínač bude vždy zapnutý.

Pri kontakte s dielmi, ktoré vedú elektrický prúd, môže dôjst k zásahu elektrickým prúdom, popáleninám alebo smrti.

• Odpojte elektrický prúd a prerušte prívod napätia.
• Skontrolujte beznapätovost pomocou skúšačky napätia.
• Ubezpečte sa, že prívod napätia zostane prerušený.

Nebezpečenstvo materiálnych škôd!

Zámena prípojných vedení môže spôsobit skrat.

• Identifikujte jednotlivé prípojné vedenia.
• Prípojné vedenia správne zapojte.

Príprava na montáž

• Všetky diely skontrolujte vzhľadom na poškodenie. Pri poškodeniach výrobok neuvádzajte do prevádzky.
• Vyberte vhodné miesto montáže.

-Miesto bez otrasov.
–Oblast snímania bez prekážok.
–Oblasti bez nebezpečenstva výbuchu.
-Povrchy bez l'ahko horl'avého materiálu.
-Nepozerajte sa do svetelného zdroja z krátkej vzdialenosti (< 30 cm).
–Svietidlo umiestnite vo vzdialenosti najmenej 50 cm od iných LED svietidiel.
–Svietidlo nezakrývajte izolačným materiálom!

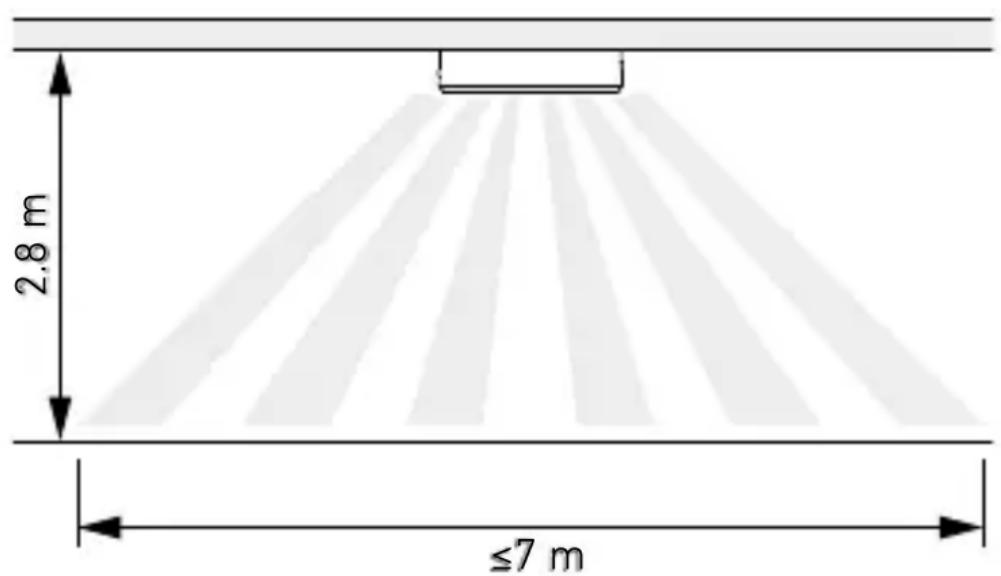

Dosah

5.1

Snímanie pohybu bočne k smeru chôdze

5.2

SK

Snímanie pohybu v smere chôdze

5.3

SK

Montážny postup

5.4

• Skontrolujte, či je odpojený prívod napätia.
• Odstráňte kryt poistnej skrutky.
• Uvoľnite poistnú skrutku. Stlačte gombík upevnenia.

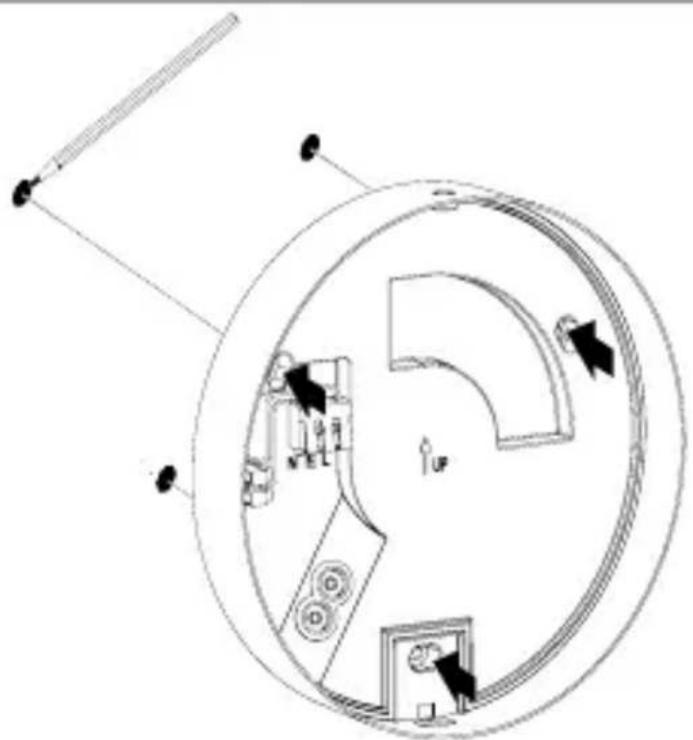

5.5

- Pripojte napájacie vedenie podľa schémy zapojenia. → „4. Elektrické pripojenie“

SK

5.10

• Svetelný zdroj namontujte do svietidla.
• Zatlačte, kým nebudete počuť kliknutie.

5.11

• Zapnite napájanie elektrickým prúdom.
• Vykonajte nastavenia pomocou aplikácie.

→ «6. Funkcia"

SK

6. Funkcia

Funkcie sa nastavujú prostredníctvom aplikácie Steinel Connect.

Aplikácia Steinel Connect

Na konfiguráciu svietidla si musíte pomocou smartfónu alebo tabletu stiahnuť aplikáciu STEINEL Connect vo svojom obchode s aplikáciami. Na to je potrebný smartfón alebo tablet s funkciou Bluetooth.

Android

Funkcie, ktoré je možné nastaviť pomocou aplikácie Steinel Connect:

-nastavenie času,
-nastavenie dosahu,
—nastavenie stmievania,
–funkcia základného svetla,
-nastavitelná úroveň hlavného/základného svetla,
-nastavenie rozšíreného dosahu,
–skupinové zosietovanie,
—nastavenie stmievania pomocou režimu Teach-In.

Upozornenie:

Je potrebné dodržiavať minimálnu vzdialenost 3 m od

WiFi routera a prístupových bodov, aby sa vylúčili chybné funkcie.

Nastavenia z výroby (stav pri dodaní)

Dosah: max.

Nastavenie času pre hlavné svetlo: 10 s

Nastavenie času pre základné svetlo: 1 min

Nastavenie stmievania: 2 000 lx

Úroveň tlmenia základného svetla: 50 %

Spustenie/prerušenie napätia

Po odpojení sietového napätia sa uložia nastavenia a ak-tuálny prevádzkový stav LED svietidla. Ak je sietové napätie opät prítomné, nastavenia sa obnovia.

Nastavenie dosahu (citlivosti)

Pod pojmom dosah sa rozumie približne kruhový priemer na podlahe, ktorý vznikne pri montáži svietidla vo výške 2,8 m a vytvorí tak oblast snímania.

- nastavenie na maximálne = max. dosah (3,5 m)

- nastavenie na minimálne = min. dosah (1 m)

Nastavenie času

Čas (oneskorenie vypnutia) sa môže plynulo nastavit od cca 5 sekúnd do max. 60 minút. Každý zaznamenaný pohyb zapne svietidlo odznova.

Upozornenie:

Po každom vypnutí výrobku nie je možné opätovné snímanie pohybu po dobu cca 1 sekundy. Následne môže výrobok pri pohybe znova zapnúť svetlo. Pri nastavovaní oblasti snímania a za účelom testu funkčnosti sa odporúča nastaviť najkratší čas.

Nastavenie stmievania/svitania

Prah detegovatel'ného jasu (stmievanie/svitanie) je možné plynulo nastaviť od cca 2 lx až 2 000 lx.

= prevádzka pri dennom svetle (nezávislé od jasu)
= prevádzka pri stmievaní/svitaní (cca 2 lx)

Pri nastavovaní oblasti snímania a za účelom testu funkčnosti pri dennom svetle musí byť nastavovací

regulátor nastavený na ✉.

Základné svetlo

Jas základného svetla sa dá plynulo nastaviť v rozsahu 1 % až 50 %. Doba svietenia základného svetla sa dá plynulo nastaviť v rozsahu 10 až 30 minút alebo počas celej noci.

Hlavné svetlo

Jas hlavného svetla sa dá nastaviť v rozsahu 50% až 100%.

Zapojenie do skupiny

Existuje možnosť prevádzkovať výrobok ako samostatné svietidlo alebo sa môže zapojiť do skupín spolu s viacerými svietidlami pomocou rádiovej komunikácie. Všetky svietidlá priradené určitej skupine fungujú podľa skupinových parametrov nastavených v aplikácii Steinel Connect. Dosah sa môže nastaviť individuálne pre všetkých účastníkov skupiny.

Fade Time

Pomocou funkcie času prechodu (Fade Time) je možné nastaviť krivku tlmenia svetla pri zapnutí a vypnutí (1s –3s).

Funkcia susedných skupín

Prostredníctvom aplikácie Steinel Connect je možné aktivovať, resp. deaktivovať funkciu susedných skupín. Pritom sa priradia susedné skupiny aktívnej skupine svietidiel. Skupina reaguje na spínacie signály priradenenej susednej skupiny a v súlade s nastaveniami sa zapne ako hlavné alebo základné svetlo.

7. Starostlivosť a údržba

Pri kontakte vody a dielov, ktoré vedú elektrický prúd, môže dôjst k elektrickému šoku, popáleninám alebo smrti.

• Výrobok čistite iba v suchom stave.

Nebezpečenstvo materiálnych škôd!

Výrobok sa môže poškodit používaním nevhodných čistiacich prostriedkov.

Upozornenie: Prevádzkový prístroj sa nedá vymenit..

8. Likvidácia

Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu.

Podl'a platnej európskej smernice o odpade z elektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane a odovzdať na ekologickú recykláciu.

9. Vyhlásenie o zhode

Týmto spoločnosť STEINEL GmbH vyhlasuje, že typ rádiového zariadenia RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC a RS PRO A 30 WW/NW SC zodpovedá smernici 2014/53/EÚ. Úplné znenie EÚ vyhlásenia o zhode je dostupné na nasledujúcej internetovej adrese: www.steinel.de.

10. Záruka výrobcu

Záruka výrobcu STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Nemecko. Ako kupujúcemu vám voči predajcovi prináležia zákonom stanovené práva. Pokial takéto práva vo vašej krajine existujú, naše záručné vyhlásenie ich nekráti ani inak neobmedzuje. Poskytne-me vám 5-ročnú záruku na bezchybný stav a náležité fungovanie vášho výrobku STEINEL zo série Professional Sensorik. Garantujeme, že tento výrobok neobsahuje žiadne materiálové, výrobné ani konštrukčné chyby. Garantujeme funkčnosť všetkých elektronických súčiastok a káblov, ako aj bezchybnosť všetkých použitých materiálov a ich povrchov.

Uplatnenie záruky

Ak chcete svoj výrobok reklamovať, zašlite ho v kompletnom stave a s uhradenými prepravnými nákladmi spolu s originálnym dokladom o kúpe, ktorý musí obsahovať dátum kúpy a označenie výrobku, svojmu predajcovi alebo priamo nám na adresu NECO SK, a.s. Ružová 111, 019 01 Ilava. Odporúčame vám, aby ste si svoj doklad o kúpe starostlivo uschovali až do uplynutia záručnej doby. Za prepravné náklady a riziká spojené so spätným zaslaním nepreberá spoločnosť STEINEL žiadnu zodpovednosť. Informácie o možnostiach uplatnenia záručného prípadu nájdete na našej stránke www.neco.sk

Ak u vás došlo k záručnému prípadu alebo ak máte otázky týkajúce sa výrobku, môžete nás kedykol'vek telefonicky kontaktovať na našej servisnej linke: +421/42/4 45 67 10.

11. Technické údaje

-Rozmery (∅ x D):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

–Priemerná dimenzovaná životnosť:

L70B50 pri 25°C: >60.000 h

počiatočná hodnota: 6

-Distribúcia intenzity svetla:

-Uhol snímania: 360°

–Vysielací výkon cca: 1 mW

-Dosah: max. ∅ 8 m

-Nastavenie času: 5 s - 60 min

-Nastavenie stmievania: 2 - 2000 lux

-Krytie (IP): IP54

-Trieda ochrany: II

-Teplota okolia: -20 °C až +40 °C

-Frekvencia Bluetooth: 2,4-2,48 GHz

-Vysielací výkon Bluetooth: 5dBm / 3 mW

12. Odstraňovanie porúch

-Poistka nie je zapnutá alebo je chybná.

- Skontrolujte vedenie pomocou skúšačky napätia.

- Skontrolujte prípojky.

-prípadne zabudovaný sietový spínač je vypnutý

–Nastavenie stmievania/svitania je nesprávne zvolené.

- Nanovo nastavte nastavenie stmievania/svitania.

-Poistka nie je zapnutá alebo je chybná.

–Rýchle pohyby sú potlačené kvôli minimalizovaniu porúch alebo je oblast snímania nastavená ako príliš malá alebo je nastavená nesprávne.

• Skontrolujte oblast.
• V prípade potreby obmedzte alebo zmeňte oblast snímania.

–Podomietková montáž je realizovaná takým spôsobom, ktorý nie je vhodný na spoľahlivú detekciu pohybu.

- Podomietkovú montáž vykonajte správnym spôsobom.

-Pohyb sa uskutočnil, ale pozorovatel' ho nerozpoznal (pohyb za stenou, pohyb malého objektu v bezprostrednej blízkosti svietidla atd').

- Skontrolujte oblast.

- V prípade potreby obmedzte alebo zmeňte oblast snímania.
