Τύπος προϊόντος	Φωτιστικό LED με ανίχνευση και ανιχνευτή κίνησης HF
Μάρκα	Steinel
Μοντέλο	RS PRO A20 SC
Διαστάσεις (διάμετρος x ύψος)	∅262 x 69 mm
Τροφοδοσία ρεύματος	220-240 V, 50/60 Hz
Ισχύς κατανάλωσης	12,4 W
Θερμοκρασία χρώματος	Λευκό θερμό (WW) ή λευκό ουδέτερο (NW) ανάλογα με την παραλλαγή
Δείκτης χρωματικής απόδοσης (Ra)	80
Μέση διάρκεια ζωής (L70B50 στους 25°C)	> 60.000 ώρες
Βαθμός προστασίας	IP54
Κατηγορία προστασίας	II
Εύρος θερμοκρασίας περιβάλλοντος	-20°C έως +40°C
Τύπος ανιχνευτή	HF/ραντάρ 5,8 GHz
Μέγιστη εμβέλεια ανίχνευσης	∅ 8 m
Γωνία ανίχνευσης	360°
Ρυθμιζόμενη χρονική καθυστέρηση	5 δευτ. έως 60 λεπτά
Όριο ενεργοποίησης (φωτεινότητα)	2 έως 2000 lx
Λειτουργία σήμανσης	Ναι, ρυθμιζόμενη φωτεινότητα από 1% έως 50%
Λειτουργία κύριου φωτισμού	Ναι, ρυθμιζόμενη φωτεινότητα από 50% έως 100%
Συνδεσιμότητα	Bluetooth, ρύθμιση μέσω εφαρμογής STEINEL Connect
Δικτύωση ομάδας	Ναι, μέσω ραδιοεπικοινωνίας
Εγγύηση κατασκευαστή	5 έτη
Συντήρηση	Καθαρίστε στεγνά με ένα ελαφρώς υγρό πανί, χωρίς απορρυπαντικό
Αντικατάσταση φωτεινής πηγής	Μη αντικαταστάσιμη, αντικαταστήστε ολόκληρο το φωτιστικό
Προβλεπόμενη χρήση	Μόνο για εσωτερικό χώρο, εντοιχισμένη τοποθέτηση

Συχνές ερωτήσεις - RS PRO A20 SC STEINEL

Πώς να εγκαταστήσω το φωτιστικό RS PRO A20 SC;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο άτομο. Κόψτε την τροφοδοσία πριν από οποιαδήποτε επέμβαση. Ανοίξτε τρύπες ∅6 mm, τοποθετήστε τα ούπα, στη συνέχεια βιδώστε το φωτιστικό. Συνδέστε το καλώδιο ρεύματος (L, N) σύμφωνα με το διάγραμμα. Χρησιμοποιήστε τα παρεχόμενα βύσματα IP54 για να εξασφαλίσετε τον βαθμό προστασίας IP54. Σφίξτε τη βίδα ασφάλισης και επανατοποθετήστε το κάλυμμα ασφαλείας.

Πώς να ρυθμίσετε το φωτιστικό μέσω της εφαρμογής;

Κατεβάστε την εφαρμογή STEINEL Connect από το App Store. Ενεργοποιήστε το Bluetooth στο smartphone σας. Ανοίξτε την εφαρμογή και ακολουθήστε τις οδηγίες για να ζευγαρώσετε το φωτιστικό. Στη συνέχεια, μπορείτε να ρυθμίσετε τη χρονική καθυστέρηση, την εμβέλεια, το όριο ενεργοποίησης, τη σήμανση και άλλες παραμέτρους.

Τι να κάνω αν το φωτιστικό δεν ανάβει;

Ελέγξτε ότι ο διακόπτης ρεύματος είναι στη θέση ON. Ελέγξτε την ασφάλεια και αντικαταστήστε την αν χρειαστεί. Βεβαιωθείτε ότι το καλώδιο δεν είναι κομμένο. Ελέγξτε τη ρύθμιση του ορίου ενεργοποίησης: σε πλήρες φως, ρυθμίστε το στη λειτουργία ημέρας (ήλιος). Αν το πρόβλημα επιμένει, η φωτεινή πηγή μπορεί να είναι ελαττωματική και το φωτιστικό πρέπει να αντικατασταθεί.

Γιατί ανάβει το φωτιστικό απρόβλεπτα;

Αυτό μπορεί να οφείλεται σε κινήσεις στην περιοχή ανίχνευσης που δεν έχετε παρατηρήσει (ζώα, αντικείμενα, διέλευση πίσω από τοίχο). Μειώστε την εμβέλεια μέσω της εφαρμογής ή αλλάξτε τη γωνία τοποθέτησης. Βεβαιωθείτε ότι το φωτιστικό δεν είναι εγκατεστημένο κοντά σε πηγή παρεμβολών, όπως ένας δρομολογητής WiFi (ελάχιστη απόσταση 3 m).

Μπορεί να χρησιμοποιηθεί αυτό το φωτιστικό σε εξωτερικό χώρο;

Όχι, αυτό το φωτιστικό είναι σχεδιασμένο μόνο για χρήση σε εσωτερικό χώρο. Προορίζεται για εντοιχισμένη τοποθέτηση και δεν πρέπει να εκτίθεται σε βροχή ή άμεση υγρασία. Ο βαθμός προστασίας IP54 προστατεύει από πιτσιλιές νερού, αλλά η χρήση σε εξωτερικό χώρο δεν συνιστάται από τον κατασκευαστή.

Πώς να ρυθμίσετε την εμβέλεια ανίχνευσης;

Η εμβέλεια ρυθμίζεται μέσω της εφαρμογής STEINEL Connect. Μπορείτε να την ορίσετε από 1 m έως 3,5 m (τοποθέτηση σε ύψος 2,8 m). Για ακριβή ρύθμιση, χρησιμοποιήστε τη λειτουργία Teach-In της εφαρμογής. Η μέγιστη εμβέλεια στο έδαφος είναι ∅ 8 m.

Ποια είναι η διάρκεια ζωής του LED;

Η μέση διάρκεια ζωής είναι πάνω από 60.000 ώρες (L70B50 στους 25°C). Η φωτεινή πηγή δεν είναι αντικαταστάσιμη· στο τέλος της ζωής της, αντικαταστήστε ολόκληρο το φωτιστικό.

Μπορώ να αντικαταστήσω μόνος μου τη φωτεινή πηγή;

Όχι, η φωτεινή πηγή είναι ενσωματωμένη και μη αντικαταστάσιμη. Αν είναι ελαττωματική, πρέπει να αντικατασταθεί ολόκληρο το φωτιστικό. Δεν διατίθενται ανταλλακτικά για αυτό το μέρος.

Πώς να καθαρίσω το φωτιστικό;

Καθαρίστε το μόνο στεγνά με ένα ελαφρώς υγρό πανί, χωρίς απορρυπαντικό. Μη χρησιμοποιείτε ποτέ νερό ή λειαντικά προϊόντα, γιατί μπορεί να προκαλέσουν ζημιά στη συσκευή και να παρουσιάσουν κίνδυνο ηλεκτροπληξίας.

Ποια είναι η εγγύηση που παρέχει η Steinel;

Η Steinel παρέχει εγγύηση 5 ετών από την ημερομηνία αγοράς για ελαττώματα υλικού ή κατασκευής. Καλύπτει τη δωρεάν επισκευή ή αντικατάσταση. Οι φωτεινές πηγές εξαιρούνται. Φυλάξτε την απόδειξη αγοράς και επικοινωνήστε με τον αντιπρόσωπό σας ή την STEINEL France SAS.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RS PRO A20 SC STEINEL

1. Σχετικά με αυτό το έγγραφο 324
2. Γενικές προφυλάξεις ασφαλείας 324
3. Περιγραφή συσκευής 325
4. Ηλεκτρική σύνδεση 331
5. Συναρμολόγηση 333
6. Λειτουργία 341
7. Συντήρηση και Φροντίδα 344
8. Διάθεση 345
9. Δήλωση συμμόρφωσης 345
10. Εγγύηση κατασκευαστή 346
11. Τεχνικά δεδομένα 348
12. Αποκατάσταση βλάβης 350

1. Σχετικά με αυτό το έγγραφο

-Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.
-Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Προειδοποίηση ενώπιον κινδύνων!

Προειδοποίηση ενώπιον κινδύνου λόγω ρεύματος!

Προειδοποίηση ενώπιον κινδύνου λόγω νερού!

2. Γενικές προφυλάξεις ασφαλείας

Κίνδυνος λόγω μη τήρησης των οδηγιών χρήσης!

Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.
- Ακολουθείτε τις υποδείξεις ασφαλείας.
• Φυλάσσετε σε προσβάσιμο μέρος.
-Η χρήση ηλεκτρικού ρεύματος μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.
-Η εργασία σε ηλεκτρική τάση πρέπει να εκτελείται από εξειδικευμένο προσωπικό.
-Πρέπει να τηρούνται οι συνήθεις προδιαγραφές εγκατάστασης και οι όροι σύνδεσης που ισχύουν στην εκάστοτε χώρα (π.χ. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

-Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.
-Η εξωτερική, εύκαμπτη καλωδίωση ή κορδόνι αυτού του λαμπτήρα δεν μπορεί να αντικατασταθεί.
-Εάν το καλώδιο υποστεί ζημιά, πρέπει να αχρηστευτεί το φωτιστικό.
-Καλώδιο 60227 IEC52; 2x0,75 mm2.

3. Περιγραφή συσκευής

Χρήση σύμφωνα με τους κανονισμούς - RS PRO A10 / A20 /A30 SC

–Sensor-LED-lampe med aktiv bevegelsessensor.

-Skjult montering.

Αρχή λειτουργίας RS PRO A10 / A20 / A30 SC

-Ο υπέρυθρος ανιχνευτής κινήσεων HF-/Radar εκπέμπει ηλεκτρομαγνητικά κύματα υψηλής συχνότητας (5,8 GHz) και αντανακλά την ηχώ από αντικείμενα.

-Η ηχώ σωμάτων που τροποποιείται λόγω κίνησης μετατρέπεται ηλεκτρονικά και ενεργοποιεί αυτόματα τον λαμπτήρα.

-Η ανίχνευση κίνησης είναι επίσης δυνατή μέσα από λεπτούς τοίχους, πόρτες και υαλοπίνακες.

-Δυνατότητα ανίχνευσης κίνησης ακόμα και μικρών κινήσεων.

-Λάθος ενεργοποιήσεις λόγω πηγών θερμότητας και διακυμάνσεων θερμοκρασίας.

-Το εύρος ανίχνευσης του αισθητήρα περιορίζεται με ακρίβεια μέσω της ρύθμισης εμβέλειας μέσω διεπαφής διαδικτύου και της εφαρμογής.

Υπόδειξη:

Η ισχύς υψηλής συχνότητας του αισθητήρα υψηλών συχνοτήτων HF ανέρχεται περ. σε 1 mW – αυτό είναι μόνο ένα 1000στό της ισχύος εκπομπής ενός κινητού τηλεφώνου ή μιας συσκευής μικροκυμάτων.

Περιεχόμενο συσκευασίας

3.1

GR

-1 λαμπτήρας LED
-1 φυλλάδιο δεδομένων ασφάλειας (Α)
-1 οδηγός γρήγορης εκκίνησης (Β)
-3 διαστάρια
-3 IP54-στεγανοποιητικές τάπες
-1 Κάλυμμα μπουλονιού ασφαλείας

Διαστάσεις προϊόντος

A Τερματικό λάμψης
B Υποδοχή
C Περίβλημα αλουμινίου
D λαμπτήρας

GR

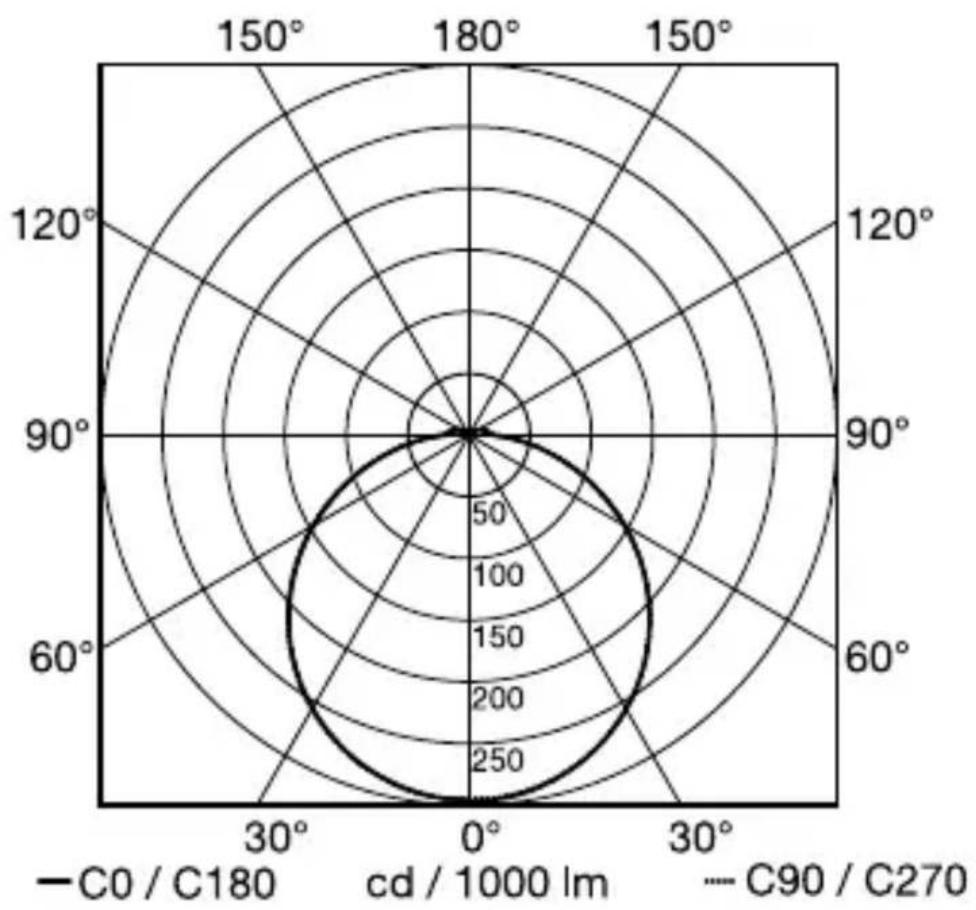

Διάγραμμα διάχυσης φωτός

3.4

GR

4. Ηλεκτρική σύνδεση

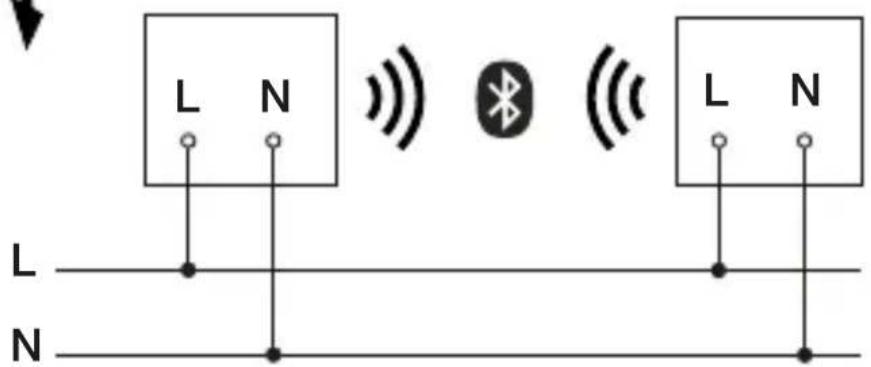

Διάγραμμα συνδεσμολογίας

4.1

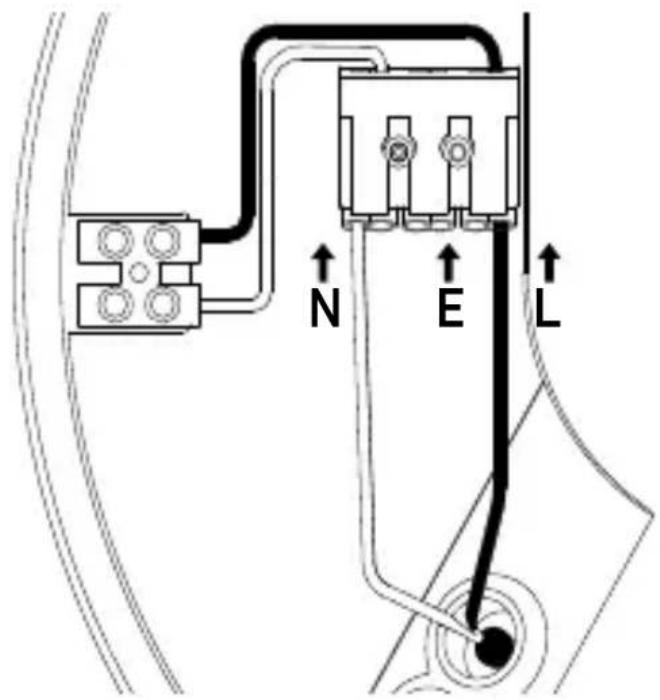

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 2 συρμάτων:

L = Φάση (συνήθως μαύρο, καφέ ή γκρι)

N = Ουδέτερος αγωγός (συνήθως μπλε)

Ε = Σύνδεση επέκτασης για καλώδιο γείωσης

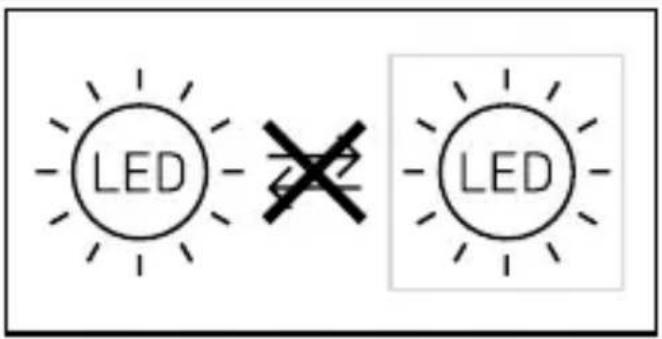

Ο λαμπτήρας μπορεί επίσης να συνδεθεί μετά από διακόπτη δικτύου στο ηλεκτρικό δίκτο, όταν διασφαλίζεται το γεγονός ότι ο διακόπτης δικτύου παραμένει σταθερά ενεργοποιημένος.

Το φωτιστικό μέσο αυτού του λαμπτήρα δεν μπορεί να αντικατασταθεί. Σε περίπτωση που πρέπει να αντικατασταθεί το φωτιστικό μέσο (π.χ. με τη λήξη διάρκειας ζωής του), πρέπει να αντικατασταθεί ολόκληρος ο λαμπτήρας.

Κίνδυνος λόγω ηλεκτρικού ρεύματος!

Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο

• Απενεργοποιείτε το ηλεκτρικό ρεύμα και διακόπτετε την τροφοδοσία τάσης.
• Ελέγχετε με δοκιμαστικό τάσης αν έχει διακοπεί η τροφοδοσία τάσης.
• Βεβαιωθείτε ότι η τροφοδοσία τάσης παραμένει διακεκομμένη.

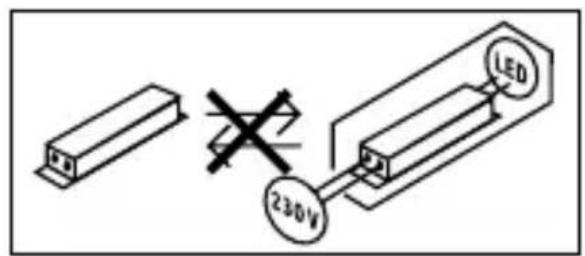

Κίνδυνος υλικών ζημιών!

Η αντιστροφή των αγωγών σύνδεσης μπορεί να προκαλέσει βραχυκύκλωμα.

• Προσδιορίστε τους αγωγούς σύνδεσης.
- Συνδέστε σωστά τους αγωγούς σύνδεσης.

Προετοιμασία εγκατάστασης

• Ελέγχετε όλα τα εξαρτήματα για τυχόν ζημιές. Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του προϊόντος.
• Επιλέγετε κατάλληλο σημείο εγκατάστασης.

-Λαμβάνετε υπόψη την εμβέλεια.

-Λαμβάνετε υπόψη την ανίχνευση κίνησης.

-Χωρίς κραδασμούς.

-Εύρος ανίχνευσης απαλλαγμένο από εμπόδια.

-Όχι σε περιοχές που παρουσιάζουν κίνδυνο έκρηξης.

-Όχι επάνω σε εύφλεκτες επιφάνειες.

-Μην κοιτάζετε στην πηγή φωτός από κοντινή απόσταση (< 30 cm).

-Τοποθετείτε με απόσταση τουλάχιστον 50 cm από άλλους λαμπτήρες LED.

-Μην καλύπτετε το λαμπτήρα με μονωτικό υλικό!

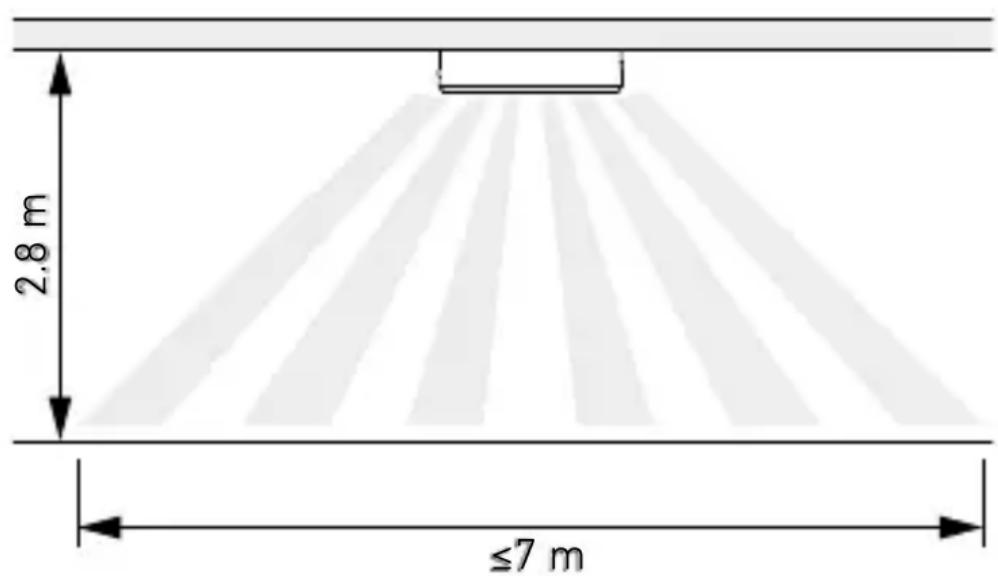

Εμβέλεια

5.1

GR

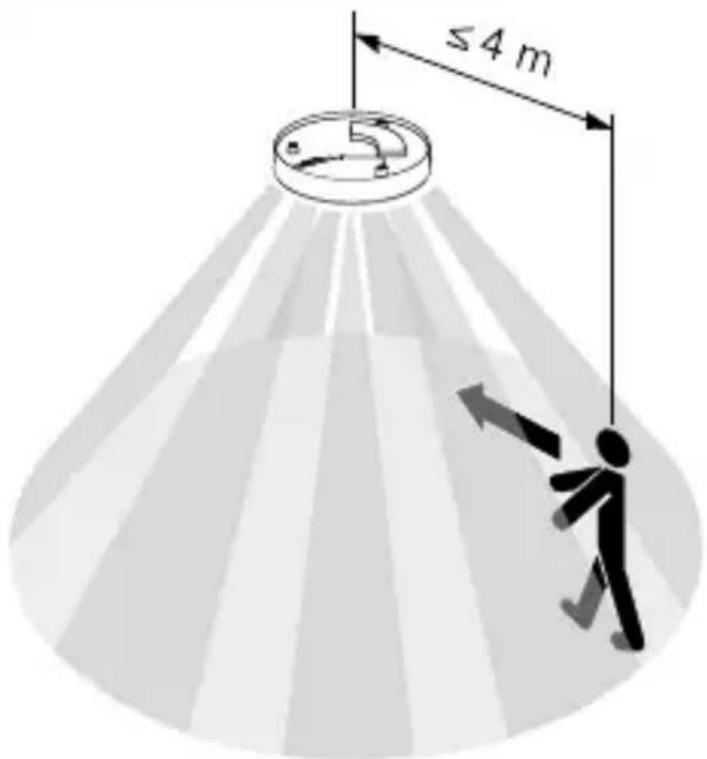

Ανίχνευση κινήσεων πλαγίως ως προς την κατεύθυνση κίνησης

5.2

Ανίχνευση κίνησης στην κατεύθυνση κίνησης

5.3

GR

Βήματα εγκατάστασης

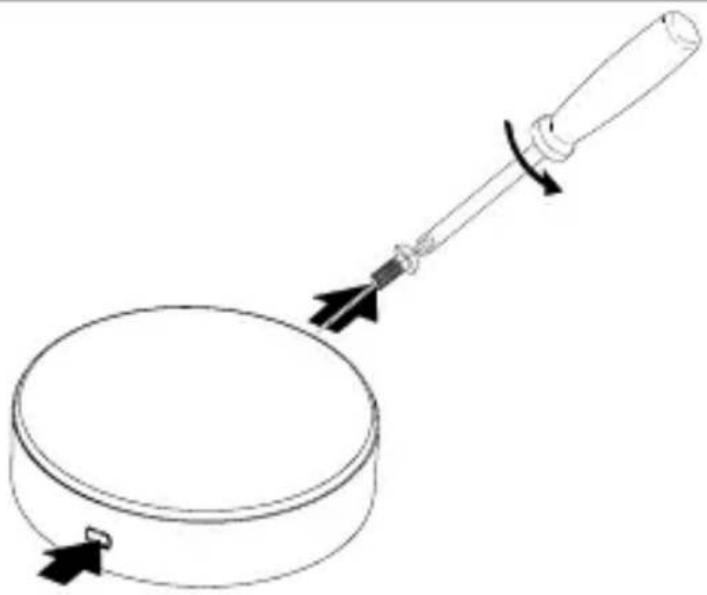

5.4

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη.
• Αφαιρέστε το κάλυμμα του μπουλονιού ασφαλείας.
• Λύνετε τη βίδα ασφάλισης. Πιέζετε το κουμπί στερέωσης

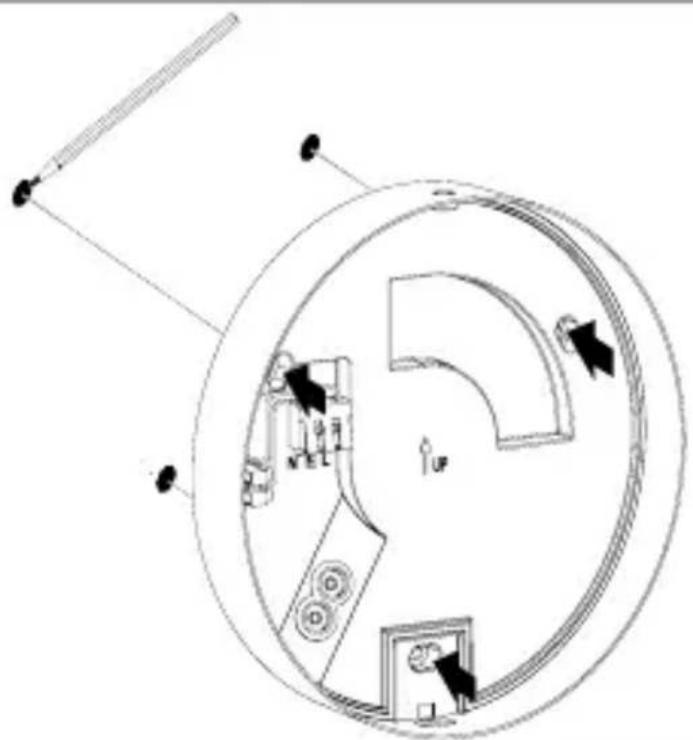

5.5

- Σημαδεύετε τα σημεία για τρύπες.

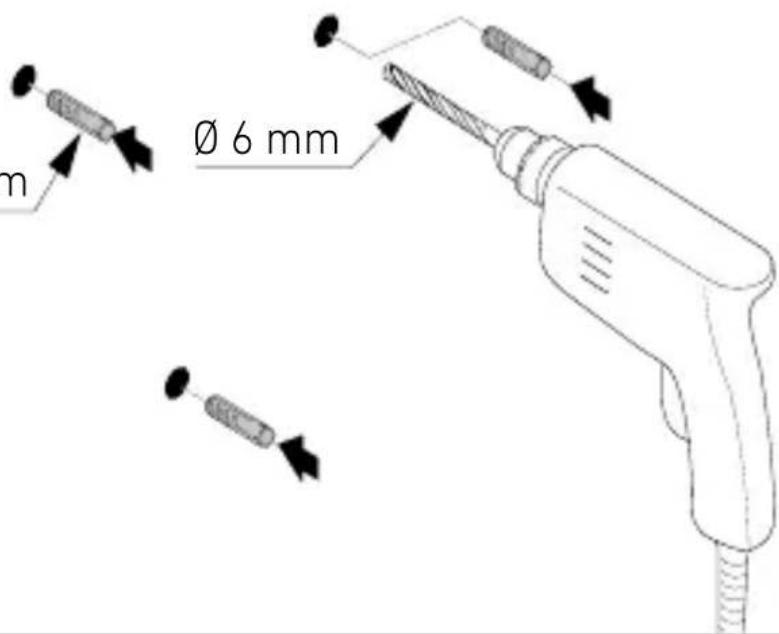

5.6

6 mm

- Ανοίγετε τρύπες (0 6 mm) και τοποθετείτε πείρους.

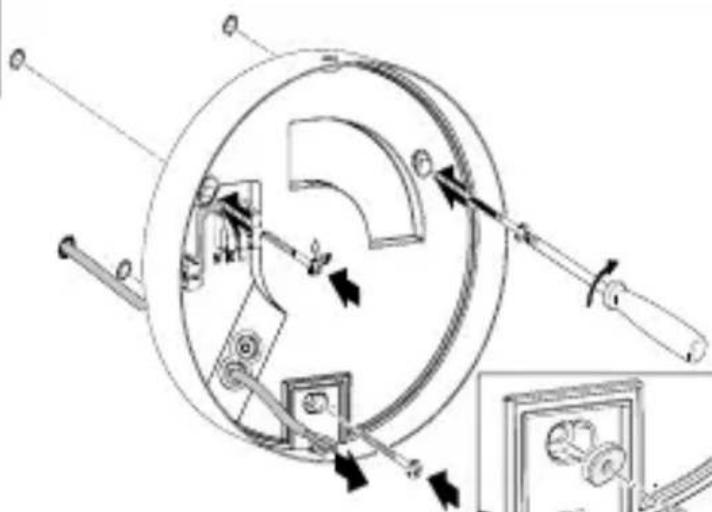

5.7

• Λαμπτήρας LED σε εγκατάσταση με ενδοτοίχιο αγωγό.
• Χρησιμοποιείτε στεγανοποιητική τάπα. Αυτό απαιτείται για την κατηγορία προστασίας IP54.
• Βεβαιωθείτε ότι το καλώδιο σύνδεσης είναι διπλά μονωμένο και ότι η μόνωση δεν έχει υποστεί ζημιά.

5.8

• Λαμπτήρας LED σε εγκατάσταση με εξωτοίχιο αγωγό.
- Χρησιμοποιείτε στεγανοποιητική τάπα. Αυτό απαιτείται για την κατηγορία προστασίας IP54.
- Βεβαιωθείτε ότι το καλώδιο σύνδεσης είναι διπλά μονωμένο και ότι η μόνωση δεν έχει υποστεί ζημιά.

5.9

- Συνδέετε τον αγωγό ρεύματος σύμφωνα με το σχέδιο συνδεσμολογίας.

→ „4. Ηλεκτρική σύνδεση“

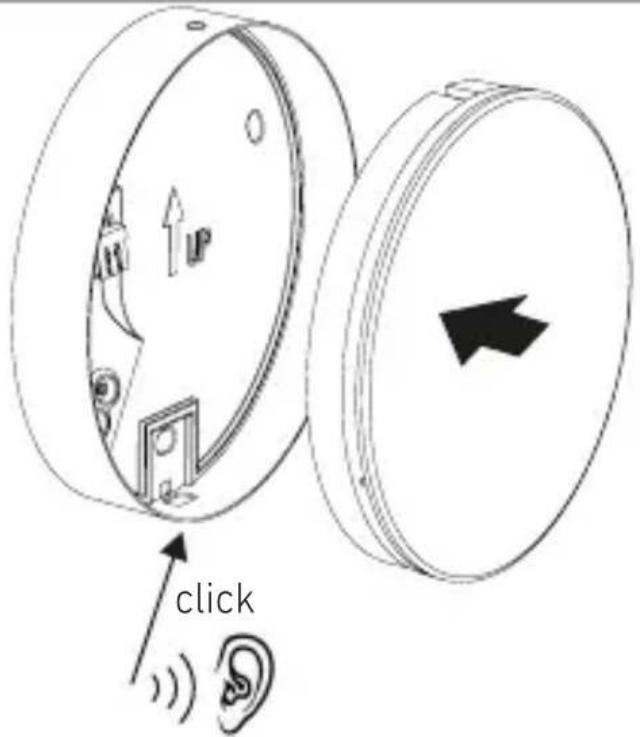

5.10

• Τοποθετήστε το λαμπτήρα στο πλαίσιο
• Πιέζετε έως ότου ακουστεί χαρακτηριστικός ήχος κλικ.

GR

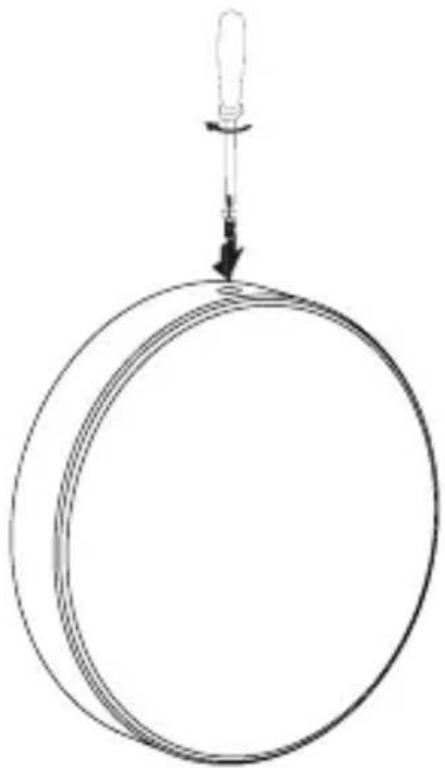

5.11

• Βιδώνετε σφιχτά βίδα ασφάλισης.
- Καλύψτε το μπουλόνι ασφαλείας με το κάλυμμα του μπουλονιού ασφαλείας.

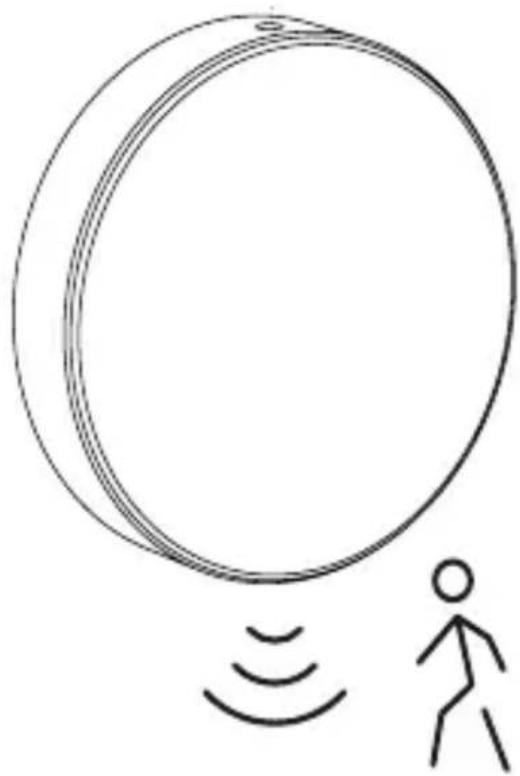

5.12

• Ενεργοποιείτε τροφοδοσία ρεύματος.
  • Πραγματοποιείτε ρυθμίσεις μέσω εφαρμογής (App).

→ «6. Λειτουργία"

6. Λειτουργία

Η ρύθμιση των λειτουργιών πραγματοποιείται μέσω της εφαρμογής Steinel Connect App.

Εφαρμογή Steinel Connect

Για τη ρύθμιση του λαμπτήρα με Smartphone ή Tablet, πρέπει να κατεβάσετε το STEINEL Connect App από το δικό σας AppStore. Απαιτείται ένα smartphone ή Tablet με δυνατότητα Bluetooth.

Android

Λειρουργίες που είναι ρυθμίσιμες μέσω εφαρμογής Steinel Connect:

-Ρύθμιση χρόνου.
-Ρύθμιση εμβέλειας.
-Ρύθμιση ευαισθησίας.
-Λειτουργία βασικού φωτισμού.
-Κεντρικό φως / Στάθμη βασικού φωτός ρυθμίσιμα.
-Διευρυμένη ρύθμιση εμβέλειας.
-Ομαδική δικτύωση.
-Ρύθμιση ευαισθησίας μέσω Teach-In.

Υπόδειξη:

Πρέπει να διατηρείται ελάχιστη απόσταση 3 m από το WLAN-Router και τα Access Point, προς αποφυγή ελαττωματικών λειτουργιών.

Ρυθμίσεις εργοστασίου (κατάσταση παράδοσης)

Εμβέλεια: μέγ.

Ρύθμιση χρόνου κεντρικό φως: 10 δευτ.

Ρύθμιση χρόνου βασικό φως: 1 λεπτό.

Ρύθμιση ευαισθησίας: 2.000 Lux

Βασικό φως επίπεδο ρεοστατικής ρύθμισης: 50 %

Start-Up/διακοπή τάσης

Σε περίπτωση αποσύνδεσης τάσης δικτύου, αποθηκεύονται οι ρυθμίσεις και η επίκαιρη κατάσταση λειτουργίας των λαμπτήρων LED. Όταν η τάση δικτύου συνδεθεί εκ νέου, οι εν λόγω παράμετροι επαναφέρονται.

Ρύθμιση εμβέλειας (ευαισθησία)

Με τον όρο εμβέλεια εννοείται η περίπου κυκλική διάμετρος στο δάπεδο, η οποία προκύπτει ως όριο ανίχνευσης κατά την εγκατάσταση σε ύψος 2,8 m.

• Ρύθμιση σε μέγιστο = μέγ. εμβέλεια (3,5 m)
• Ρύθμιση σε ελάχιστο = ελάχ. εμβέλεια (1 m)

Ρύθμιση χρόνου

Ο χρόνος (καθυστέρηση απενεργοποίησης) μπορεί να ρυθμιστεί αδιαβάθμητα από περίπου 5 δευτ. έως το ανώτερο 60 λεπτά. Κάθε ανιχνευμένη κίνηση ενεργοποιεί εκ νέου το λαμπτήρα.

Υπόδειξη:

Μετά από κάθε απενεργοποίηση της συσκευής, για περ. 1 δευτερόλεπτο δεν είναι δυνατή η εκ νέου ανίχνευση κίνησης. Τέλος, η συσκευή μπορεί να ανιχνεύσει κίνηση εκ νέου. Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λειτουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου.

Ρύθμιση ευαισθησίας

Η φωτεινότητα απόκρισης (λυκόφως) μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 έως 2000 Lux.

= Λειτουργία φωτός ημέρας (ανεξάρτητα από φωτεινότητα)

€ = Λειτουργία λυκόφωτος (περ. 2 Lux)

Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι σε θέση ✉.

Βασικό φως

Η φωτεινότητα του βασικού φωτός μπορεί να ρυθμιστεί αδιαβάθμητα μεταξύ 1% και 50%. Η διάρκεια του βασικού φωτός μπορεί να ρυθμιστεί αδιαβάθμητα μεταξύ 10 λεπτών και 30 λεπτών ή για όλη τη νύχτα.

Κεντρικό φως

Η φωτεινότητα του βασικού φωτός μπορεί να ρυθμιστεί μεταξύ 50% και 100%.

Ομαδοποίηση

Υπάρχει η δυνατότητα λειτουργίας της συσκευής ως μεμονωμένου λαμπτήρα ή της σύνδεσης πολλαπλών λαμπτήρων μέσω ασύρματης επικοινωνίας σε ομάδες. Όλοι οι λαμπτήρες που ανήκουν σε μία ομάδα, αντιδρούν σύμφωνα με τις παραμέτρους ομάδας που έχουν ρυθμιστεί στην εφαρμογή Steinel Connect App. Η εμβέλεια μπορεί να ρυθμιστεί εξατομικευμένα για όλα τα μέλη της ομάδας.

Fade Time

Με τη λειτουργία Fade Time μπορεί να ρυθμιστεί η καμπύλη ρεοστατικής ρύθμισης κατά την ενεργοποίηση και την απενεργοποίηση (1 δευτ. - 3 δευτ.).

Λειτουργία εγγύτητας

Η λειτουργία εγγύτητας μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί μέσω Steinel Connect App. Έτσι κατατάσσονται οι ομάδες εγγύτητας της ενεργούς ομάδας λαμπτήρων. Η ομάδα υπακούει σε σημάδια ενεργοποίησης της καταταγμένης ομάδας εγγύτητας και μεταβαίνει ανάλογα με τις ρυθμίσεις σε κύριο φως ή σε βασικό φως.

7. Συντήρηση και Φροντίδα

Η συσκευή δεν χρειάζεται συντήρηση.

Κίνδυνος λόγω ηλεκτρικού ρεύματος!

Η επαφή του νερού με ρευματοφόρα εξαρτήματα μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

- Καθαρίστε τη συσκευή σε στεγνή κατάσταση.

Κίνδυνος υλικών ζημιών!

Η χρήση λανθασμένου απορρυπαντικού μπορεί να προκαλέσει ζημιά στη συσκευή.

- Καθαρίστε τη συσκευή με ένα ελαφρά νοτισμένο πανί χωρίς απορρυπαντικό.

Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικατασταθεί..

8. Διάθεση

Οι ηλεκτρικές συσκευές, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

GR

9. Δήλωση συμμόρφωσης

Η εταιρεία STEINEL GmbH δηλώνει ότι ο τύπος εγκατάστασης ραδιοεπικοινωνίας RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC και RS PRO A 30 WW/NW SC ανταποκρίνεται στην Οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της Δήλωσης Συμμόρφωσης της ΕΕ είναι διαθέσιμο στην ακόλουθη διεύθυνση Διαδικτύου: www.steinel.de

10. Εγγύηση κατασκευαστή

Εγγύηση κατασκευαστή STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Γερμανία.

Ως αγοραστής μπορείτε να κάνετε χρήση των νόμιμων εγγυητικών δικαιωμάτων έναντι του πωλητή. Εφόσον τα δικαιώματα αυτά ισχύουν στη χώρα σας, δεν συντέμνονται ούτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5 έτη εγγύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδίασης. Παρέχουμε εγγύηση λειτουργικής ικανότητας όλων των ηλεκτρονικών δομοστοιχείων και καλωδίων, όπως επίσης έλλειψης σφαλμάτων όλων των χρησιμοποιηθέντων υλικών και των επιφανειών αυτών.

Προβολή αξιώσεων:

Εάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το αποστείλετε σε πλήρη κατάσταση και ατελώς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέπει να αναφέρει την ημερομηνία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας ΑΝΤΙΠΡΟΣΩΠΟΙ-ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ Π.Λυγκωνης & Υιοι οε / Αριστοφανους 8 Αθηνα 10554. Σας συνιστούμε λοιπόν όπως διαφυλάξετε προσεκτικά την απόδειξη αγοράς έως την παρέλευση της διάρκειας εγγύησης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη.

Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγγύησης απευθυνθείτε στη διαδικτυακή πύλη www.steinelprofessional.de/garantie

Εάν νομίζετε ότι πρόκειται για περίπτωση εγγύησης ή εάν έχετε οποιαδήποτε απορία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγμή στη γραμμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙΞΗΣ & ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΛΑΔΑ / 2103212021 / 2103218558 / Φαξ: 2103218630.

GR

11. Τεχνικά δεδομένα

-Διαστάσεις (∅ × D):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

-Σύνδεση δικτύου: 220 - 240 V, 50/60 Hz

-Ισχύς εισόδου (P _οη ):

RS PRO A10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

-Συντελεστής ισχύος:

-Κατανάλωση ρεύματος:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Αναμονή δίκτυο (P _net ) /

Αναμονή αισθητήρας (P _sb ):

-Φωτεινή ροή (360°):

RS PRO A10 SC WW: 1.095 lm / NW: 1.172 lm

RS PRO A20 SC WW: 1.427 lm / NW: 1.514 lm

RS PRO A30 SC WW: 2.534 lm / NW: 2.745 lm

-ποδοτικότητα:

-Θερμοκρασία χρώματος:

3.000 K (θερμό λευκό) = WW)

4.000 K (ουδέτερο λευκό = NW)

-Δείκτης χρωματικής απόδοσης: R

a = 80

-Μέση διάρκεια ζωής μέτρησης:

-Χρωματική συνέπεια SDCM:

-Κατανομή φωτεινής έντασης:

Εισαγόμενη τιμή: 6

-Γωνία ανίχνευσης: 360°

-Ισχύς εκπομπής περ.: 1 mW

-Εμβέλεια: μέγ.. ∅ 8 m

-Ρύθμιση χρόνου: 5 δευτ. - 60 λεπτά

-Ρύθμιση ευαισθησίας: 2 - 2000 Lux

-Είδος προστασίας (IP): IP54

-Κλάση προστασίας: Ⅱ

-Θερμοκρασία περιβάλλοντος: -20 έως +40 °C

-Συχνότητα Bluetooth: 2,4-2,48 GHz

-Ισχύς εκπομπής Bluetooth: 5dBm / 3 mW

RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO A30 WW SC περιέχει πηγή φωτός κατηγορίας ενεργειακής απόδοσης “D”.

RS PRO A20 NW SC και RS PRO A30 NW SC περιέχουν πηγή φωτός κατηγορίας ενεργειακής απόδοσης „C“.

12. Αποκατάσταση βλάβης

Συσκευή χωρίς τάση

-Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.
• Αντικαταστήστε την ελαττωματική ασφάλεια.
  -Διακόπηκε το κύκλωμα.

- Ελέγξτε το κύκλωμα με δοκιμαστικό τάσης.

-Βραχυκύκλωμα στο δίκτυο τροφοδοσίας.

- Ελέγξτε τις συνδέσεις.

-Ενδεχόμενος διακόπτης δικτύου ΕΚΤΟΣ

- Ενεργοποιήστε τον διακόπτη δικτύου.

Η συσκευή δεν ενεργοποιείται.

-Λανθασμένη επιλογή ρύθμισης ορίου ευαισθησίας.

- Ρυθμίστε εκ νέου τη ρύθμιση ευαισθησίας.

-Διακόπτης δικτύου ΕΚΤΟΣ.

• Ρυθμίστε τον διακόπτη δικτύου.

-Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

- Ενεργοποιήστε την ασφάλεια.

- Αντικαταστήστε την ελαττωματική ασφάλεια.

-Οι γρήγορες κινήσεις καταπιέζονται για μείωση παρασίτων ή έγινε πολύ μικρή ή εσφαλμένη ρύθμιση ορίων ανίχνευσης

- Ελέγχετε και ρυθμίζετε το εύρος ανίχνευσης.

-Πηγή φωτός ελαττωματική.

- Η πηγή φωτός δεν μπορεί να αλλαχθεί. Αντικαταστήστε πλήρως τη συσκευή.

Η συσκευή δεν απενεργοποιείται.

-Συνεχής κίνηση στην περιοχή ανίχνευσης.

• Ελέγχετε τα όρια ανίχνευσης.
• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης.

Η συσκευή ενεργοποιείται ανεπιθύμητα.

-Ενδοτοίχια εγκατάσταση με τρόπο που δεν είναι κατάλληλος για αξιόπιστη ανίχνευση κίνησης.

- Κάνετε σωστή ενδοτοίχια εγκατάσταση.

-Υπήρξε κίνηση, αλλά δεν έγινε αντιληπτή από τον παρατηρητή (κίνηση πίσω από τοίχο, κίνηση μικρού αντικειμένου στο άμεσο περιβάλλον του λαμπτήρα κ.λπ.).

- Ελέγχετε τα όρια ανίχνευσης.

- Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης.

TR

İçerik
