GEBRUIKSAANWIJZING RS PRO A30 SC STEINEL

1. Over dit document 93
2. Algemene veiligheidsvoorschriften 93
3. Beschrijving van het apparaat 94
4. Elektrische aansluiting 100
5. Montage 102
6. Werking 110
7. Onderhoud en verzorging 113
8. Verwijderen 114
9. Conformiteitsverklaring 114
10. Fabrieksgarantie 115
11. Technische gegevens 118
12. Verhelpen van storingen 120

1. Over dit document

-Rechten uit het auteursrecht voorbehouden. Vermenig-vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.

-Wijzigingen in het kader van de technische vooruitgang voorbehouden.

!

Waarschuwing voor gevaar!

Waarschuwing voor risico's door elektriciteit!

Waarschuwing voor gevaar door water!

2. Algemene veiligheidsvoorschriften

Gevaar door niet naleving van de gebruik- saanwijzing!

Deze gebruiksaanwijzing bevat belangrijke informatie inzake een veilige omgang met het apparaat. Er wordt in het bijzonder gewezen op mogelijke risico's. Indien deze informatie niet wordt nageleefd kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben.

• Gebruiksaanwijzing zorgvuldig doorlezen.
• Veiligheidsvoorschriften naleven.
• Toegankelijk bewaren.

-Door de omgang met elektrische stroom kunnen gevaarlijke situaties ontstaan. Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

-Werkzaamheden aan de netspanning mogen uitsluitend door gekwalificeerd vakpersoneel worden uitgevoerd.
-De nationale installatievoorschriften en aansluitvoorwaarden moeten worden nageleefd (bijv. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

-Gebruik uitsluitend originele reserveonderdelen.
-De buitenste, flexibele kabel (of snoer) van deze lamp kan niet worden vervangen.
-Bij beschadigingen van de kabel moet de lamp worden weggegooid.
-Kabel 60227 IEC52; 2x0,75 mm ^4 .

3. Beschrijving van het apparaat

Gebruik volgens de voorschriften - RS PRO A10 / A20 / A30 SC

—Led-sensorlamp met actieve bewegingsmelder.
-Montage in de muur
-Alleen voor binnentoepassingen.

-De HF-/radar-bewegingsmelder straalt hoogfrequente elektromagnetische golven (5,8 GHz) uit en registreert de door voorwerpen teruggekaatste echo hiervan.

-De door beweging veranderde echo van lichamen wordt elektronisch omgezet en hierdoor schakelt de lamp automatisch aan.

-Bewegingen kunnen ook door dunne wanden, deuren en ruiten heen worden geregistreerd.

—Een bewegingsregistratie is ook bij minimale bewegingen mogelijk.

-Geen verkeerde schakelingen door warmtebronnen of temperatuurschommelingen.

-Het registratiebereik van de sensor kan m.b.v. de reikwijdte-instelling viainternet of app exact worden afgegrensd.

Opmerking:

Het hoogfrequente vermogen van de HF-sensor bedraagt ca. 1 mW – dat is slechts een 1000ste van het zendvermo-gen van een mobiele telefoon of een magnetron.

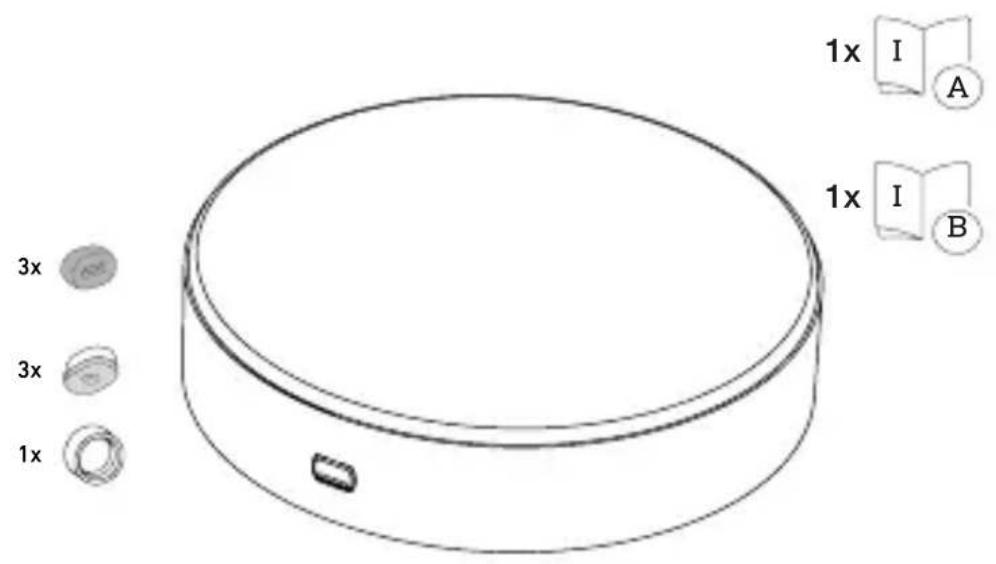

Bij de levering inbegrepen

3.1

3x 3x 1x 1x I A 1x I B

NL

-1 led-lamp
-1 veiligheidsinformatieblad (A)
-1 Quick-Start-Guide (B)
-3 afstandshouders
-3 IP54-afdichtstopjes
-1 Veiligheidsgrendelafdekking

Afmetingen product

4. Elektrische aansluiting

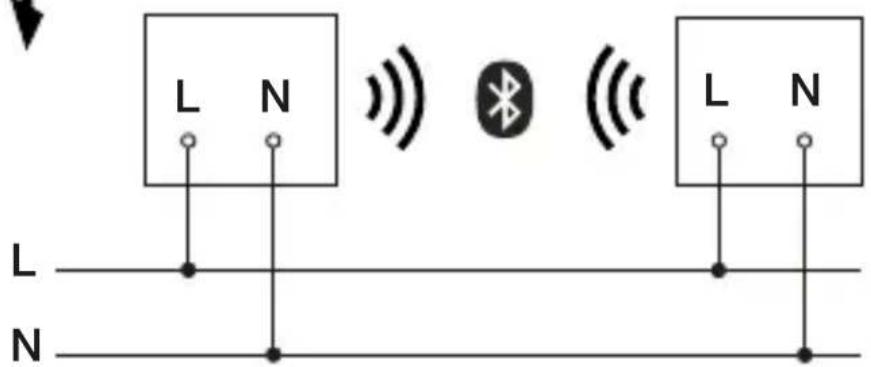

Schakelschema

4.1

L N L N

I O

L N L N

De stroomtoevoer bestaat uit een 2-polige kabel:

L = fase (meestal zwart, bruin of grijs)

N = nuldraad (meestal blauw)

E = Verlengaansluiting voor aardkabel

De lamp kan ook achter een netschakelaar worden aangesloten, indien gewaarborgd is dat de netschakelaar continu is ingeschakeld.

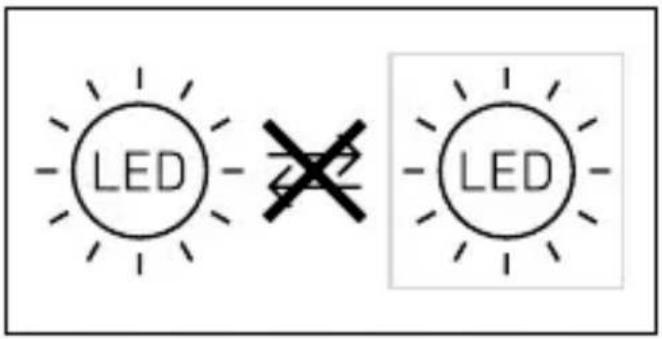

De lichtbron van deze lamp kan niet vervangen worden. Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen.

LED LED

5. Montage

Gevaar door elektrische stroom!

Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben

• De stroom uitschakelen en de spanningstoevoer onderbreken.
• Controleer m.b.v. een spanningstester dat er geen spanning op staat.
• Zorg ervoor dat de spanningstoevoer onderbroken blijft.

Gevaar voor beschadigingen!

Het verwisselen van de kabels kan kortsluiting tot gevolg hebben.

• Identificeer de aansluitkabels.
  • Aansluitkabels correct verbinden.

Montagevoorbereiding

• Alle onderdelen controleren op beschadigingen. Neem het product bij beschadigingen niet in gebruik.
• Geschikte montageplaats kiezen.

-Houd rekening met het bereik. -Houd rekening met de bewegingsregistratie.

-Trillingsvrij.

-Registratiebereik vrij van hindernissen.

–Niet in een explosieve omgeving monteren.

–Niet op licht ontvlambare oppervlakken monteren.

-Niet vanaf een korte afstand in de lichtbron kijken (< 30 cm).

-Minimaal 50 cm van andere led-lampen verwijderd opstellen.

-Lamp niet afdekken met isolatiemateriaal!

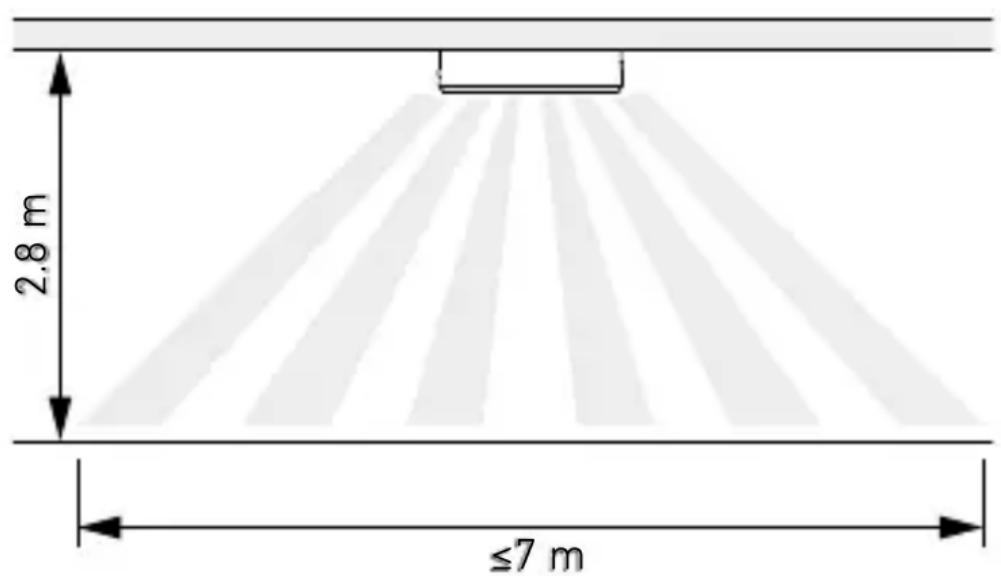

Reikwijdte

5.1

2.8 m ≤7 m

NL

Bewegingsregistratie zijdelings op de looprichting

5.2

≤ 1 m

Bewegingsregistratie in de looprichting

5.3

≤ 4 m

NL

Montagestappen

5.4

• Controleer of de spanningstoevoer is uitgeschakeld.
• Verwijder de afdekking van de veiligheidsbout.
• Borgschroef losdraaien. Op de bevestigingsknop drukken.

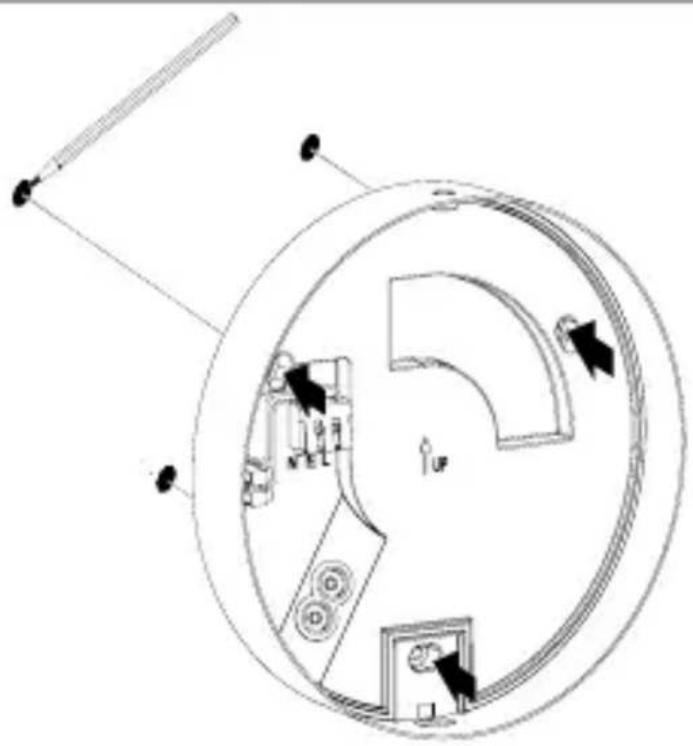

5.5

• Led-lamp bij kabels in de muur vastschroeven.
• Afdichtstopje gebruiken. Dat is bij beschermingsgraad IP54 vereist.
• Controleer dat het aansluitsnoer dubbel geïsoleerd is en de isolatie onbeschadigd.

5.8

• Led-lamp bij kabels op de muur vastschroeven.
• Afdichtstopje gebruiken. Dat is bij beschermingsgraad IP54 vereist.
• Controleer dat het aansluitsnoer dubbel geïsoleerd is en de isolatie onbeschadigd.

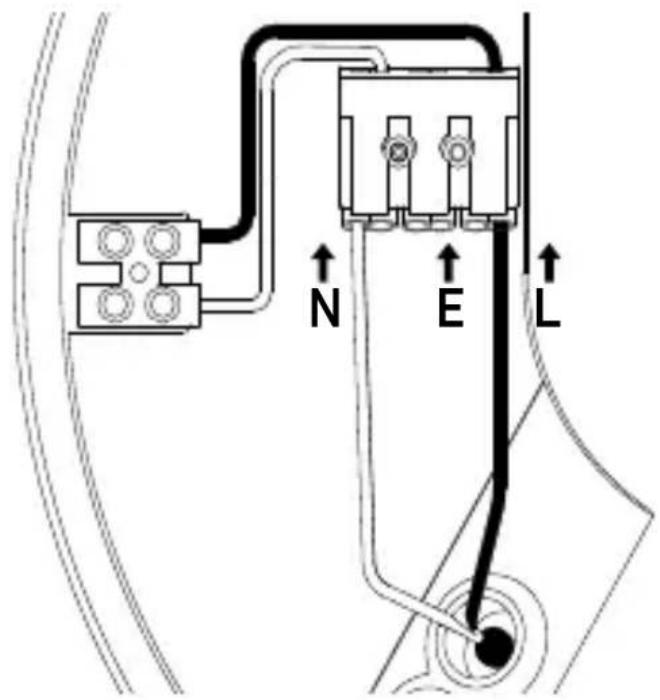

5.9

N E L

- Stroomtoevoer volgens schakelschema aansluiten. → „4. Elektrische aansluiting“

5.10

click

• Lamp in de behuizing monteren.
• Zolang drukken tot u een klikgeluid hoort.

5.11

• Borgschroef vastschroeven.
- De veiligheidsbout afdekken met de veiligheidsboutafdekking.

5.12

• Stroomtoevoer inschakelen.
- Instellingen met de app uitvoeren.

→ «6. Werking"

6. Werking

Het instellen van de functies wordt met de Steinel Connect app uitgevoerd.

Steinel Connect app

Voor de configuratie van de lamp m.b.v. smartphone of tablet moet de STEINEL Connect app gedownload worden uit de AppStore. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist.

Androidi

Functies die met de Steinel Connect app kunnen worden ingesteld:

-Tijdinstelling.
-Reikwijdte-instelling.
–Schemerinstelling.
-Basislichtfunctie.
-Hoofdlicht-/basislichtlevel instelbaar.
—Uitgebreide reikwijdte-instelling.
-Groepskoppeling.
–Schemerinstelling door teach-in.

Opmerking:

Er moet een minimumafstand van 3 m tot de WLAN-router en de Access Points worden aangehouden om storingen te voorkomen.

Fabrieksinstellingen (toestand bij levering)

Reikwijdte: max.

Tijdinstelling hoofdlicht: 10 sec.

Tijdinstelling basislicht: 1 min.

Schemerinstelling: 2.000 lux

Wanneer de netspanning wordt onderbroken, worden de instellingen en de huidige bedrijfstoestand van de led-lamp opgeslagen. Als de netspanning weer terugkomt, worden deze instellingen weer actief.

Reikwijdte-instelling (gevoeligheid)

Met het begrip reikwijdte wordt de ongeveer ronde cirkel op de grond bedoeld, die als registratiebereik ontstaat bij montage van de lamp op 2,8 m hoogte.

-Instelling op maximaal = max. reikwijdte (3,5 m)

-Instelling op minimaal = min. reikwijdte (1 m)

Tijdinstelling

De tijd (uitschakelvertraging) kan traploos van ca. 5 secon- den tot max. 60 minuten worden ingesteld. Elke geregistre- erde beweging schakelt de lamp opnieuw in.

Opmerking:

Na iedere uitschakeling van het apparaat is gedurende ca. 1 seconde geen nieuwe bewegingsregistratie mogelijk.

Daarna kan het apparaat het licht bij bewegingen weer inschakelen. Bij het instellen van het registratiebereik en voor de functietest wordt geadviseerd om de kortste tijd in te stellen.

Schemerinstelling

De inschakellichtsterkte (schemering) kan traploos van ca. 2 tot 2000 lux variëren.

= daglichtstand (onafhankelijk van de lichtsterkte)

= schemerstand (ca. 2 lux)

Bij de instelling van het registratiebereik en voor de functietest bij daglicht moet de instelknop op ✉ staan.

Basislicht

De lichtsterkte van het basislicht kan tussen 1% en 50% worden ingesteld. De duur van het basislicht kan traploos tussen 10 minuten en 30 minuten of de gehele nacht worden ingesteld.

Hoofdlicht

De lichtsterkte van het hoofdlicht kan tussen 50% en 100% worden ingesteld.

Groepen vormen

U heeft de mogelijkheid om het apparaat als losse lamp te gebruiken of meerdere lampen d.m.v. draadloze communatie tot een groep te verbinden. Alle lampen die aan een groep zijn toegewezen, gedragen zich volgens de groep-sparameters die in de Steinel Connect app zijn ingesteld. De reikwijdte kan voor alle groepsdeelnemers individueel worden ingesteld.

Fade Time

Met Fade Time kan de dimcurve bij het in- en uitschakelen worden ingesteld (1s - 3s).

Buurfunctie

Met de Steinel Connect app kan de buurfunctie geactiveerd/gedeactiveerd worden. Hierbij worden de buurgroepen aan de actieve lampengroep gekoppeld. De actieve groep reageert op inschakelsignalen van de gekoppelde buurgroep en schakelt het hoofdlicht of basislicht in, afhankelijk van de instellingen.

7. Onderhoud en verzorging

Dit apparaat is onderhoudsvrij.

Gevaar door elektrische stroom!

Het contact van water met stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

- Reinig het apparaat alleen in droge toestand.

Gevaar voor beschadigingen!

De lamp kan door het gebruiken van verkeerde schoonmaakmiddelen worden beschadigd.

- Reinig het apparaat met een licht vochtige doek zonder reinigingsmiddel

Belangrijk: de regelaar kan niet worden vervangen.

230V LED

8. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

9. Conformiteitsverklaring

Hiermee verklaart de firma STEINEL GmbH dat de draadloze installaties RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC en RS PRO A 30 WW/NW SC aan richtlijn 2014/53/EU voldoen. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar onder het volgende internetadres: www.steinel.de

10. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland. Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als klant graag garantie volgens de onderstaande voorwaarden: De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL Professional-producten die in Nederland worden gekocht en gebruikt.

Onze garantiediensten voor consumenten

De volgende regelingen zijn van toepassing op consumenten. Een consument is iedere natuurlijke persoon die bij afsluiting van de koop niet in uitoefening van zijn commerciële of zelfstandige beroep handelt.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL Professional-product bedraagt voor sensoren, breedstralers, buiten- en binnenarmaturen 5 jaar vanaf de datum van aankoop van het product.

Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Onze garantiediensten voor ondernemers

De volgende regelingen zijn van toepassing op onderne- mers. Een ondernemer is een natuurlijke of rechtspersoon of een personenvennootschap met rechtspersoonlijkheid, die bij afsluiting van de koop in uitoefening van zijn com- merciële of zelfstandige beroep handelt.

Wij hebben de keuze om de garantie te verlenen door de gebreken kosteloos te verhelpen, het product kosteloos te vervangen (eventueel door een opvolgend model van dezelfde of betere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL Professional-product bedraagt voor sensoren, breedstralers, buiten- en binnenarmaturen 5 jaar vanaf de datum van aankoop van het product.

In het kader van de garantieservice dragen wij niet uw kosten die noodzakelijk zijn voor de uitvoering achteraf en dragen wij niet uw kosten voor de verwijdering van het defecte product en de installatie van een vervangend product.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven garantie geldt naast de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten:

• bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL Professional-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,

• bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd, indien aan het product zonder toestemming veranderingen werden uitgevoerd of indien gebreken zijn ontstaan door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,

• indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,

• wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,
• bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur uw product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.

-Gemiddelde levensduur:

L70B50 bij 25°C: >60.000 h

-Kleurconsistentie SDCM:

—Lichtsterkteverdeling:

beginwaarde: 6

-Registratiehoek:

360^

-Reikwijdte: max.∅ 8 m

-Tijdinstelling: 5 sec. - 60 min

-Schemerinstelling: 2 - 2.000 lux

-Bescherming (IP): IP54

-Veiligheidsklasse:

-0mgevingstemperatuur: -20 tot +40 °C

-Frequentie Bluetooth: 2,4-2,48 GHz

-Zendvermogen Bluetooth: 5dBm / 3 mW

RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO A30 WW SC heeft een lichtbron met energieklasse 'D'.

RS PRO A20 NW SC en RS PRO A30 NW SC hebben een lichtbron met energieklasse 'C'.

12. Verhelpen van storingen

Apparaat zonder spanning.

–Zekering niet ingeschakeld of defect.

• Zekering inschakelen.
- Defecte zekering vervangen.

-Kabel onderbroken.

- Kabel testen met spanningstester.

–Kortsluiting in de stroomtoevoer.

- Aansluitingen controleren.

-Eventueel aanwezige netschakelaar uit

- Netschakelaar inschakelen.

De lamp schakelt niet in.

–Schemerinstelling verkeerd gekozen.

- Schemerinstelling opnieuw instellen.

--Netschakelaar UIT.

- Netschakelaar instellen.

-Zekering niet ingeschakeld of defect.

- Zekering inschakelen.

- Defecte zekering vervangen.

-Snelle bewegingen worden onderdrukt om storingen te vermijden of het

- registratiebereik is te klein of niet correct.

- Registratiebereik controleren en aanpassen.

-Lichtbron defect.

- De lichtbron kan niet worden vervangen. Het complete apparaat vervangen.

De lamp schakelt niet uit.

-Permanente beweging in het registratiebereik.

• Bereik controleren.
• Indien nodig het registratiebereik verkleinen of veranderen.

Het apparaat schakelt ongewenst aan.

-Montage in de muur op een wijze die ongeschikt is voor een betrouwbare bewegingsherkenning.

- Voer de montage in de muur correct uit.

-Er was een beweging, maar deze werd niet als zodanig herkend (beweging achter muur, beweging van een klein object in de directe omgeving van de lamp etc.).

- Bereik controleren.

- Indien nodig het registratiebereik verkleinen of veranderen.

IT

Contenuno

—Led-sensorlamp met actieve bewegingsmelder.

-Montage in de muur

-Alleen voor binnentoepassingen.

Met Fade Time kan de dimcurve bij het in- en uitschakelen worden ingesteld (1s - 3s).

Función colindante

—Led-sensorlamp met actieve bewegingsmelder.
-Montage in de muur
-Alleen voor binnentoepassingen.

-Unghi de detectie: 360°

- Putere de emisie cca.: 1 mW

-Raza de actiune: max. ∅ 8 m

-Temporizare: 5 s - 60 min

-Grad de protectie (IP): IP54

-Clasă de protectie: II

- lestatiet tīkla slēdzi.
